EMC标准与试验技术

EMC标准分为1、2、3、4共4级，4级为最高等级。

电磁兼容性简称EMC，是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁骚扰的能力。

因此，EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁骚扰不能超过一定的限值；另一方面是指设备对所在环境中存在的电磁骚扰具有一定程度的抗扰度，即电磁敏感性。

自从电子系统降噪技术在70年代中期出现以来，主要由于美国联邦通讯委员会在1990年和欧盟在1992提出了对商业数码产品的有关规章，这些规章要求各个公司确保它们的产品符合严格的磁化系数和发射准则。

符合这些规章的产品称为具有电磁兼容性EMC(Electromagnetic Compatibility)。

扩展资料：
电磁兼容性包括两方面：EMI(电磁干扰)，EMS(电磁敏感性)两方面。

1、EMI分类
CE（传导干扰），RE（辐射干扰），PT(干扰功率测试)等等。

2、EMS分类
ESD(静电放电），RS（辐射耐受），EFT/B(快速脉冲耐受)，surge（雷击），CS（传导耐受）等等
以上的各种试验都要由专门的实验室进行测试。

是电子类商品进入市场前要取得认证的必要条件。

我国现行的电磁兼容标准(EMC) 标准代号标准名称对应国际/国外标准GB／T4365-1996 电磁兼容术语 IEC50、IEC161(90)GJB76-85 电磁干扰和电磁兼容性名词术语--GB／T6113-1995 无线电干扰和抗扰度测量设备规范--GB 3907-83* 工业无线电干扰基本测量方法--GB 4859-84*电气设备的抗干抗扰度性基本测量方法--GB／T15658-1995 城市无线电噪声测量方法--GB8702-88 电磁辐射防护规定--GB／T13926.1-92工业过程测量和控制装置的电磁兼容性总论--GB／T13926.2-92工业过程测量和控制装置的电磁兼容性静电放电要求--GB／T13926.3-92工业过程测量和控制装置的电磁兼容性辐射电磁场要求--GB／T13926.4-92工业过程测量和控制装置的电磁兼容性电快速瞬变脉冲群要求--GB／T 14431-93无线电业务要求的信号／干扰保护比和最小可用场强--GB4824-1996工业、科学和医疗（ISM）射频设备电磁骚扰特性的测量方法和限值CISPRII（90）GB4343-1995家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值CISPR14（93）GB4343.2-1999电磁兼容家用电器、电动工具和类似器具的要求第2 部分：抗扰度-产品类标准CISPR14-2：1997GB/T6113-1995 无线电干扰和抗扰度测量设备规范-- GB/T6113.2-1998 无线电干扰和抗扰度测量方法-- GB/T17618-1998 信息技术设备抗扰度限值和测量方法CISPR24（97）GB/T17619-1998 机动车电子器组件的电磁辐射抗扰性限值和测量方法GB/T17624.1-1998 电磁兼容综述电磁兼容基本术语和定义的应用与解释IEC61000-1-1GB17625.1-1998低压电气及电子设备发出的谐波电流限值（设备每相输入电流＜16A）IEC61000-3-2(1995)标准代号标准名称对应国际/国外标准GB17625.2-1999电磁兼容限值对额定电流不大于16A 的设备在低压供电系统中产生的电压波动和闪烁的限制--GB/T17626.1-1998 电磁兼容试验和测量技术抗扰度试验总论IEC61000-4-1（1992）GB/T17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验IEC61000-4-2(1995)GB/T17626.3-1998 电磁兼容试验和测量技术射频电磁场抗扰度试验IEC61000-4-3(1995)GB/T17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验IEC61000-4-4(1995)GB/T17626.5-1999 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验--GB/T17626.6-1998 电磁兼容试验和测量技术射频场感应的传导抗扰度IEC61000-4-6(1996)GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则IEC61000-4-7(1991)GB/T17626.8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验IEC61000-4-8(1993)GB/T17626.9-1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验IEC61000-4-9(1993)GB/T17626.10-1998 电磁兼容试验和测量技术阻屁振荡磁场抗扰度试验IEC61000-4-10(1993)GB/T17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验IEC61000-4-12(1995)GJB/Z17-1991 军用装备电磁兼容性管理指南-- GJB/Z25-1991 电子设备和设施的接地、搭接和屏蔽设计指南--GJB/Z54-1994 系统预防电磁能量效应的设计和试验指南--GJB/Z105-1998 电子产品防静电控制手册--GJB1210-1991 接地、搭接和屏蔽设计的实施-- GJB1389-1992 系统电磁兼容性要求--标准代号标准名称对应国际/国外标准GJB2079-1994 无线电系统间干扰的测量方法-- GJB2081-199487～108MHz 频段广播业务和108～137MHz 频段航空业务之间的兼容--GJB2926-1997 电磁兼容性测试试验室认可要求-- GJB3007-1997 防静电工作区技术要求--GJB151A-97军用电子设备和分系统电磁发射和敏感度要求--GJB152A-97军用电子设备和分系统电磁发射和敏感度测量--GB12190-90 高性能屏蔽室屏蔽效能的测量方法--GB6833.1-86* 电子测量仪器电磁兼容性试验规范总则-- GB6833.2-87*电子测量仪器电磁兼容性试验规范磁场敏感度试验--GB6833.3-87*电子测量仪器电磁兼容性试验规范静电放电敏感度试验--GB6833.4-87*电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验--GB6833.5-87*电子测量仪器电磁兼容性试验规范辐射敏感度试验--GB6833.6-87*电子测量仪器电磁兼容性试验规范传导敏感度试验--GB6833.7-87*电子测量仪器电磁兼容性试验规范非工作状态磁场干扰试验--GB6833.8-87*电子测量仪器电磁兼容性试验规范工作状态磁场干扰试验--GB6833.9-87*电子测量仪器电磁兼容性试验规范传导干扰试验--GB6833.10-87*电于测量仪器电磁兼容性试验规范辐射干扰试验--GB7343-87*10kHZ～30MHZ 无源无线电干扰滤波器和抑制元件抑制特性的测量方法--标准代号标准名称对应国际/国外标准GB7434-87*架空明线载波通信系统抗无线电广播和通信干扰的指标--GB7495-87 架空电力线路与调幅广播收音台的防护问距-- GB13613-92 对海中远程无线电导航台站电磁环境要求-- GB13614-92 短波无线电测向台（站）电磁环境要求-- GB13615-92 地球站电磁环境保护要求--GB13616-92 微波接力站电磁环境保护要求--GB13617-92 短波无线电收信台（站）电磁环境要求-- GB13618-92 对空情报雷达站电磁环境防护要求--GB／T13620-92卫星通信地球站与地面微波站之间协调区的确定和干扰计算方法--GB9254-1998 信息技术设备的无线电骚扰限值和测量方法CISPR22（1997）GB17743-1999电气照明和类似设备的无线电干扰特性的限值和测量方法CISPR15（1996）*QJ 1211-870122;V06航天系统地面设施接地要求国内QJ 1213-870122;V06电磁屏蔽室屏蔽效能的测量方法国内*QJ 1539-880122;V751航天遥测系统的电磁兼容性要求和测量方法国内*QJ 1692-890122;V06航天系统地面设施电磁兼容性要求国内QJ 1693--890122;V06电子元器件防静电要求国内QJ 1760-89用频谱仪测量电磁干扰的方法国内标准代号标准名称对应国际/国外标准*QJ 1874-900122;V06接地、搭接和屏蔽的设计应用国内*QJ 1875-900122;V06静电测试方法国内QJ 1875A-980122;V06静电测试方法国内QJ 1950-900122;V06防静电操作系统技术要求国内QJ 2177-910122;V06防静电安全工作台技术要求国内QJ 2245-920122;V06电子仪器和设备防静电要求国内QJ 2256-920122;V06系统预防电磁能量效应的设计和试验指南国内QJ 2266-92 航天系统电磁兼容性要求国内0122;V06*QJ 2268-920122;V711地（舰）空导弹武器系统抗干扰性能要求国内QJ 2350-920122;V06电磁辐射敏感度的测试方法横电磁波传输室测量国内QJ 2892-970122;V06EMI 衬垫的测量与评价方法国内QJ 3035-980122;V27电子机柜电磁屏蔽要求和测试方法国内标准代号标准名称对应国际/*QJ 1874-900122;V06接地、搭接和屏蔽的设计应用国内*QJ 1875-900122;V06静电测试方法国内QJ 1875A-980122;V06静电测试方法国内QJ 1950-900122;V06防静电操作系统技术要求国内QJ 2177-910122;V06防静电安全工作台技术要求国内QJ 2245-920122;V06电子仪器和设备防静电要求国内QJ 2256-920122;V06系统预防电磁能量效应的设计和试验指南国内QJ 2266-920122;V06航天系统电磁兼容性要求国内*QJ 2268-920122;V711地（舰）空导弹武器系统抗干扰性能要求国内QJ 2350-920122;V06电磁辐射敏感度的测试方法横电磁波传输室测量国内QJ 2892-970122;V06EMI 衬垫的测量与评价方法国内QJ 3035-980122;V27电子机柜电磁屏蔽要求和测试方法国内。

EMC的分类及标准：EMC(Electromagnetic Compatibility)是电磁兼容，它包括EMI(电磁骚扰)和EMS（电磁抗骚扰）。

EMC定义为:设备或系统在其电磁环境中能正常工作且不对该环境中的任何设备的任何事物构成不能承受的电磁骚扰的能力。

EMC整的称呼为电磁兼容。

EMP是指电磁脉冲。

EMC = EMI + EMS EMI : 電磁干擾 EMS : 電磁相容性 (免疫力)EMI可分为传导Conduction及辐射Radiation两部分，Conduction规范一般可分为: FCC Part 15J Class B；CISPR 22(EN55022, EN61000-3-2, EN61000-3-3) Class B；国标IT类（GB9254，GB17625）和AV类（GB13837，GB17625）。

FCC测试频率在450K-30MHz，CISPR 22测试频率在150K--30MHz，Conduction可以用频谱分析仪测试，Radiation则必须到专门的实验室测试。

EN55022为Radiation Test & Conduction Test (传导 & 辐射测试)； EN61000-3-2为Harmonic Test (电源谐波测试) ；EN61000-3-3为Flicker Test (电压变动测试)。

CISPR22(Comite Special des Purturbations Radioelectrique)应用于信息技术类装置, 适用于欧洲和亚洲地区；EN55022为欧洲标准，FCC Part 15 (Federal Communications Commission) 适用于美国，EN30220欧洲EMI测试标准，功率辐射测试标准是EN55013频率在30MHZ-300MHz。

EN55011辐射测试标准是：有的频率段要求较高，有的频率段要求较低。

第1章EMC试验项辐射发射＆传导发射试验辐射发射试验需在暗室或开阔场中进行，是针对整机或系统进行试验。

传导发射可以在屏蔽室或暗室中测试，是针对供电电源端口及信号端口进行试验，工业控制类设备信号端口传导发射选测。

应用在工业区选用A类限值，如果应用在居民区、轻工业或商业区，需要选择B类限值。

1、试验类别：NM系统必测，其余产品有EMC认证要求或者客户有EMC要求必测，无认证要求客户无EMC要求并且只发国内产品可以选测，集团不具备测试条件的可以外协测试。

2、试验目的：试验设备的发射骚扰是否在标准要求的A类限值以下。

在过渡频率（0.5MHz）处应采用较低的限制；如果测量接收机上所示读数在限值附近波动，则在每个频点读数的观察时间不少于 15 S，记录最高读数，孤立的瞬间高值忽略不计。

注1：辐射发射测试频率上限根据5.1节内容确定。

4、试验方法：按照GB 17799.4-2012、GB 9254-2008、GB 4824-2013的试验方法进行，辐射发射要求接收天线在1～4米高度升降、EUT在转台0～360度旋转、天线水平极化和垂直极化都测试等多种组合下最大保持取最大值。

传导发射对每根电源线均测试，LISN供电输出到EUT电源口线缆的长度为0.8m。

5、台式设备辐射发射与传导发射的试验布置分别如下图1、图2所示（机柜等落地式设备放在厚度不超过0.15m的绝缘垫上，具体布置参考GB 9254-2008 ）：图8-1-1台式设备辐射发射试验布置示意图图8-1-2 落地式设备传导发射试验布置示意图静电放电抗扰度试验本试验的试验点为受试设备在正常工作时操作员可能接触到的点或面，接触放电施加在金属外壳、螺钉、接地点、金属连接器、水平耦合板和垂直耦合板等人手能直接接触到的金属外壳和金属连接器上，空气放电施加在孔缝、指示灯、面板按键、塑料连接器及外壳绝缘层。

信号端口应带上连接器测试静电，电源端口可不测静电。

1、试验类别：必测。

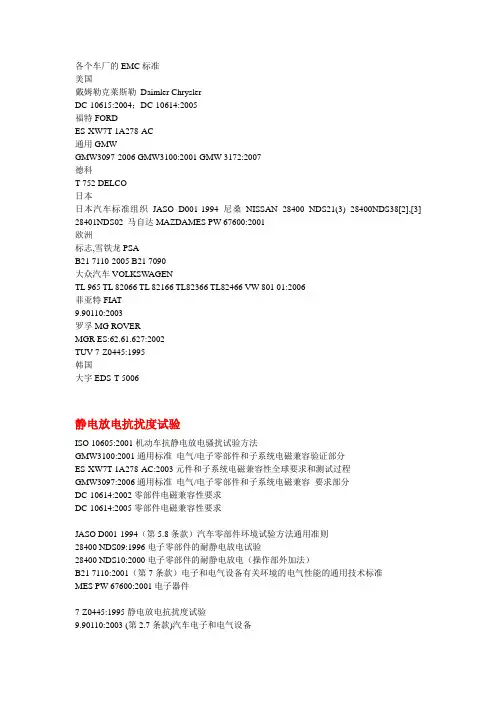

各个车厂的EMC标准美国戴姆勒克莱斯勒Daimler ChryslerDC-10615:2004；DC-10614:2005福特FORDES-XW7T-1A278-AC通用GMWGMW3097-2006 GMW3100:2001 GMW 3172:2007德科T-752 DELCO日本日本汽车标准组织JASO D001-1994尼桑NISSAN 28400 NDS21(3) 28400NDS38[2],[3] 28401NDS02 马自达MAZDAMES PW 67600:2001欧洲标志,雪铁龙PSAB21 7110-2005 B21 7090大众汽车VOLKSWAGENTL 965 TL 82066 TL 82166 TL82366 TL82466 VW 801 01:2006菲亚特FIAT9.90110:2003罗孚MG ROVERMGR ES:62.61.627:2002TUV 7-Z0445:1995韩国大宇EDS-T-5006静电放电抗扰度试验ISO 10605:2001机动车抗静电放电骚扰试验方法GMW3100:2001通用标准电气/电子零部件和子系统电磁兼容验证部分ES-XW7T-1A278-AC:2003元件和子系统电磁兼容性全球要求和测试过程GMW3097:2006通用标准电气/电子零部件和子系统电磁兼容要求部分DC-10614:2002零部件电磁兼容性要求DC-10614:2005零部件电磁兼容性要求JASO D001-1994（第5.8条款）汽车零部件环境试验方法通用准则28400 NDS09:1996电子零部件的耐静电放电试验28400 NDS10:2000电子零部件的耐静电放电（操作部外加法）B21 7110:2001（第7条款）电子和电气设备有关环境的电气性能的通用技术标准MES PW 67600:2001电子器件7-Z0445:1995静电放电抗扰度试验9.90110:2003 (第2.7条款)汽车电子和电气设备MGR ES:62.61.627:2002汽车电磁兼容TL 824 66-2005静电放电抗扰度VW 801 01:2006机动车电子电气设施通用试验条件标准射频电磁场抗扰度试验ISO 11452-5:2002 机动车零部件由窄带辐射电磁能引起的骚扰的试验方法第五部分：带状线GMW3097:2006 通用标准电气/电子零部件和子系统电磁兼容要求部分GMW3100:2001 通用汽车标准电子/电气零部件和子系统电磁兼容通用标准验证部分DC-10614:2005 零部件电磁兼容性要求B21 7090:1993（第4条款）电气和电子装置环境的一般规定28400NDS05:2002 电子零部件的耐电波障碍性试验B21 7110:2001(第7条款) 电子和电气设备有关环境的电气性能的通用技术标准GB/T 17619-1998 机动车电子电器组件的电磁辐射抗扰性限值和测量方法MES PW 67600:2001 电子器件MGR ES:62.61.627:2002 汽车电磁兼容7-Z0448:2001 电子系统带状线电磁兼容试验VW 801 01:2006 机动车电子电气设施通用试验条件标准TL 821 66-2004 汽车电子零部件电磁兼容辐射干扰E/ECE/324 R10:2000+A1:1999 +A2:2004 机动车电磁兼容认证规定射频场骚扰感应的传导抗扰度试验ISO 11452-4:2005 机动车零部件由窄带辐射电磁能引起的骚扰的试验方法第四部分：大电流注入（BCI）GMW3097:2006 通用标准电气/电子零部件和子系统电磁兼容要求部分GMW3100:2001 通用标准电气/电子零部件和子系统电磁兼容验证部分ES-XW7T-1A278-AC:2003 元件和子系统电磁兼容性全球要求和测试过程DC-10614:2005 零部件电磁兼容性要求B21 7090:1993 （第4条款）电气和电子装置环境的一般规定28400NDS05:2002 电子零部件的耐电波障碍性试验B21 7110:2001 （第7条款）电子和电气设备有关环境的电气性能的通用技术标准EDS-T-5006:1993 电磁兼容零部件传导脉冲群敏感度试验程序MES PW 67600:2001 (第7.7条款) 电子器件7-Z0443:1997 电子系统耐电源线正弦波噪声试验（100kHz to 20MHz）7-Z0446:1995 电子系统电磁兼容大电流注入试验9.90110:2003 (第2.7条款) 汽车电子和电气设备MGR ES:62.61.627:2002 汽车电磁兼容传导骚扰CISPR 25: 2008 用于保护车载接收机的无线电骚扰特性的限值和测量方法GMW3097:2006 通用标准电气/电子零部件和子系统电磁兼容要求部分GMW3100:2001 通用标准电气/电子零部件和子系统电磁兼容验证部分ES-XW7T-1A278-AC:2003 元件和子系统电磁兼容性全球要求和测试过程DC-10614:2005 零部件电磁兼容性要求T-752 DELCO 产品试验标准电磁波频率干扰测量（CRFI）7-Z0470:1996 电子和电气系统电源线发射的静态噪声的测量B21 7090:1993 （第4条款）电气和电子装置环境的一般规定B21 7110:2001 （第7条款）电子和电气设备有关环境的电气性能的通用技术标准MES PW 67600:2001 电子器件9.90110:2003 (第2.7条款) 汽车电子和电气设备DIN 57 879:1981 德国标准汽车，汽车电器，内燃机的抗无线电干扰自抗干扰：汽车电器的测量TL 965:2004 近距离去扰要求VW 801 01:2006 机动车电子电气设施通用试验条件标准GB 18655-2002 用于保护车载接收机的无线电骚扰特性的限值和测量方法辐射骚扰CISPR 25: 2008 用于保护车载接收机的无线电骚扰特性的限值和测量方法GMW3097:2006 通用标准电气/电子零部件和子系统电磁兼容要求部分GMW3100:2001 通用标准电气/电子零部件和子系统电磁兼容验证部分ES-XW7T-1A278-AC:2003 元件和子系统电磁兼容性全球要求和测试过程DC-10614:2005 零部件电磁兼容性要求MIL-STD-461E:1999 子系统和设备的电磁干扰特性的控制要求B21 7090:1993(部分) （第4条款）电气和电子装置环境的一般规定7-Z0472:1996 电子和电气系统电波暗室辐射噪声的测量28400 NDS21:2002 电子零部件电磁发射B21 7110:2001 （第7条款）电子和电气设备有关环境的电气性能的通用技术标准MES PW 67600:2001 (第7.7条款) 电子器件9.90110:2003 (第2.7条款) 汽车电子和电气设备E/ECE/324 R10:2000 +A1:1999 +A2:2004 机动车电磁兼容认证规定GB 14023-2006 车辆、船和由内燃机驱动的装置无线电骚扰特性限值和测量方法GB 18655-2002 用于保护车载接收机的无线电骚扰特性的限值和测量方法电子负载ISO 16750-2:2003 机动车电子和电气设备环境条件和试验第二部分：电子负载GMW 3172:2007 汽车电子零部件通用要求分析/开发/验证程序环境、可靠性和性能要求DC 10615:2003 电气系统的电气或电子部件的性能要求ES-XW7T-1A278-AC:2003 元件和子系统电磁兼容性全球要求和测试过程9.90110:2003 汽车电子和电气设备(第2.7条款)7-Z0444:1999 电子/电气系统耐供电电压变化试验JASO D 001-1994 (第5.2~5.6条款) 汽车零部件环境试验方法通用准则B21 7090:1993 （第4条款）电气和电子装置环境的一般规定28400 NDS02:1999 耐电源波动试验标准28400 NDS81:1999 高速通信接口(500kbps)标准28400 NDS01:1992 耐异常电源波动B21 7110:2001 电子和电气设备有关环境的电气性能的通用技术标准（第7条款）MGR ES:62.61.627:2002 汽车电磁兼容MES PW 67600:2001 电子器件磁场敏感度MIL-STD-461E:1999 子系统和设备的电磁干扰特性的控制要求GMW3097:2006 通用标准电气/电子零部件和子系统电磁兼容要求部分ES-XW7T-1A278-AC:2003 元件和子系统电磁兼容性全球要求和测试过程DC-10614:2005 零部件电磁兼容性要求JASO D 001-1994（第5.10条款）汽车零部件环境试验方法通用准则9.90110:2003 (2.7条款) 汽车电子和电气设备7-Z0450:1996 电子系统磁场抗扰度试验28400 NDS22:1997 电子零部件的耐交流磁场试验B21 7110:2001（第7条款）电子和电气设备有关环境的电气性能的通用技术标准EDS-T-5514:1999 电子零部件和系统电磁抗扰度－磁场MES PW 67600:2001 (第7.7条款)电子器件点火噪声28400NDS08:1991 电子部件的耐点火噪声性B21 7110:2001 电子和电气设备有关环境的电气性能的通用技术标准（第7条款）MES PW 67600:2001电子器件导线耦合的传导瞬态脉冲抗扰度ISO 7637-1:1990 机动车传导耦合骚扰第一部分：12VDC供电的客车和小型商用车－沿电源线耦合的传导瞬态骚扰ISO 7637-2:2004 机动车传导耦合骚扰第二部分：沿电源线耦合的传导瞬态骚扰ISO 7637-2:1990 机动车传导耦合骚扰第二部分：24VDC供电的客车和小型商用车－沿电源线耦合的传导瞬态骚扰ISO 7637-3:2007 机动车传导耦合骚扰第三部分：供电电压为12V和24V沿除电源线外的导线通过容性和感性耦合的瞬态骚扰GMW3100:2001 通用标准电气/电子零部件和子系统电磁兼容验证部分GMW3097:2006 通用标准电气/电子零部件和子系统电磁兼容要求部分ES-XW7T-1A278-AC:2003 元件和子系统电磁兼容性全球要求和测试过程DC-10614:2005 零部件电磁兼容性要求JASO D 001-1994(第5.7条款) 汽车零部件环境试验方法通用准则9.90110:2003 汽车电子和电气设备(2.7条款)7-Z0440:1997 电子系统信号线瞬态噪声抗扰度试验7-Z0441:1997 电子系统电源线瞬态噪声抗扰度试验B21 7090:1993（第4条款）电气和电子装置环境的一般规定28400 NDS04:1997 耐高频脉动试验标准28400 NDS03耐低频浪涌试验MGR ES:62.61.627:2002 汽车电磁兼容MES PW 67600:2001 电子器件MES PW 67600:1995（第7.7条款）电子器件VW 801 01:2006 机动车电子电气设施通用试验条件标准TL 820 66-2004 汽车（kfz）电子部件的EMV（电磁兼容性）与导线相结合的干扰TL 823 66-2002 汽车电子部件敏感线路上的电磁兼容耦合干扰传导电压瞬态发射ISO 7637-1:1990 机动车传导耦合骚扰第一部分：12VDC供电的客车和小型商用车－沿电源线耦合的传导瞬态骚扰ISO 7637-2:2004 机动车传导耦合骚扰第二部分：沿电源线耦合的传导瞬态骚扰ISO 7637-2:1990 机动车传导耦合骚扰第二部分：24VDC供电的客车和小型商用车沿电源线耦合的传导瞬态骚扰GMW3100:2001 通用标准电气/电子零部件和子系统电磁兼容验证部分GMW3097:2006 通用标准电气/电子零部件和子系统电磁兼容要求部分ES-XW7T-1A278-AC:2003 元件和子系统电磁兼容性全球要求和测试过程DC-10614:2002 零部件电磁兼容性要求9.90110:2003 (第2.7条款) 汽车电子和电气设备7-Z0471:1996电子和电气系统供给线上瞬态噪声的测量B21 7090:1993（第4条款）电气和电子装置环境的一般规定28400NDS28:2003有感性负载的电子零部件浪涌源规则B21 7110:2001（第7条款）电子和电气设备有关环境的电气性能的通用技术标准MGR ES:62.61.627:2002 汽车电磁兼容MES PW 67600:2001电子器件低频传导抗扰度试验28400 NDS02:1999 电子零部件耐电源变化试验B21 7110:2001（第7条款）电子和电气设备有关环境的电气性能的通用技术标准MGR ES:62.61.627:2002 汽车电磁兼容MES PW 67600:2001电子器件汽车电磁兼容国际标准ISO 11451 道路车辆——窄带辐射电磁能量所产生的电气干扰——整车测试法（Road vehicles—Electrical disturbances by narrowband radiated electromagnetic energy—Vehicle test methods）ISO 11452 道路车辆——窄带辐射电磁能量所产生的电气干扰——零部件测试法（Road ISO vehicles—Electrical disturbances by narrowband radiated electromagnetic energy —Component test methods）ISO 7637 道路车辆——由传导和耦合产生的电气干扰（road vehicles—electrical disturbances by conduction and coupling）ISO 10605 道路车辆——静电放电产生的电气干扰（road vehicles—electrical disturbances from electrostatic discharge）CISPR 12 车辆、机动船和内燃发动机驱动装置的无线电骚扰特性的限值和测量方法（Vehicles，boats，and internal combustion engine driven devices radio disturbance characteristics limits and methods of measurement）CISPR 25 用于保护用在车辆、机动船和装置上车载接受机的无线电骚扰特性的限值和测量方法（Limits and methods of measurement of radio disturbance characteristics for the protection of receivers used on board vehicles，boats and on devices）欧洲汽车电磁兼容标准95／54／EC 对于车内点火发动机产生的无线电干扰的抑制（The suppression of radio interference produced by Dark－ignition engines fitted to motor vehicles95／56／EC 车辆保安系统（Vehicle security systems）97／24／EC 2／3轮式车辆（wheeled vehicles）2000／2／EC 森林和农用拖拉机（Forestry and agricultural Tractors）美国汽车工程学会（SAE）电磁兼容标准SAE J551-1 为车辆的装置的电磁兼容的限值和测试方法总则（60Hz～18GHz）SAE J551-2 为车辆，机动船和点火发动机驱动装置的无线电骚扰特性的限值及方法（30MHz～1GHz）SAE J551-3 窄带测量SAE J551-4 车辆和装置的宽窄带测量方法和限值（150kHz～IO00MHz）SAE J551-5 电动车宽带磁场和电场强度的限值和测量方法（9kHz～30MHz）SAE J551-11 来自车外干扰源的整车电磁抗扰度（100kHz～18GHz）SAE J551-12 来自车载发射机干扰源的整车抗扰度测量（1．8MHz一1．3GHz）SAE J551-13 大电流注入（1～400MHz）SAE J551-14 混响室SAE J551-15 为静电放电SAE J551-16 抗瞬态电磁干扰SAE J551-17 抗电源线磁场干扰（60Hz～30kHzSAE J1113-1 汽车零部件的电磁敏感性的测量过程及限值总则（60Hz～18GHz）SAE J1113-2 传导抗扰度测量～导线法（30Hz～250kHz）SAE J1113-3 传导抗扰度测量～射频（RF）功率直接注入法（250kHz～500kHz）SAE J1113-4 辐射电磁场抗扰度测量——BCI法SAE J1113-11 针对电源线的瞬态传导抗扰度SAE J1113-12 通过传导和耦合产生的电气干扰～耦合钳法SAE J1113-13 静电放电SAE J1113-21 用于电磁抗扰度测量的暗室（10kHz～18GHz）SAE J1113-22 由电源线产生辐射磁场的抗扰度测量（60Hz～30kHz）SAE J1113-23 辐射电磁场抗扰度测量——带状线法SAE J1113-24 为辐射电磁场抗扰度测量——TEM小室法（10kHz～200MHz）SAE J1113-25 辐射电磁场抗扰度测量——三层板法（10kHz～500MHz）SAE J1113-26 交流功率电场抗扰度测量（60Hz～30kHz）SAE J1113-27 辐射电磁场抗扰度测量——混响室法SAE J1113-41 用于保护车载接受机的车内零部件与组件的无线电干扰特性测量方法及限值SAE J1113-42 对于瞬态传导辐射的电磁敏感度国际电工委员会标准IEC 1000-4-3 辐射（射频）电磁场抗扰度试验。

EMC知识大全传导与辐射电磁干扰(Electromagnetic Interference)，简称EMI，有传导干扰和辐射干扰两种。

传导干扰主要是电子设备产生的干扰信号通过导电介质或公共电源线互相产生干扰；辐射干扰是指电子设备产生的干扰信号通过空间耦合把干扰信号传给另一个电网络或电子设备。

为了防止一些电子产品产生的电磁干扰影响或破坏其它电子设备的正常工作，各国政府或一些国际组织都相继提出或制定了一些对电子产品产生电磁干扰有关规章或标准，符合这些规章或标准的产品就可称为具有电磁兼容性EMC(Electromagnetic Compatibility)。

电磁兼容性EMC 标准不是恒定不变的，而是天天都在改变，这也是各国政府或经济组织，保护自己利益经常采取的手段。

EMC标准及测试国际标准1、国际电工委员为IEC2、国际标准华组织ISO3、电气电子工程师学会IEEE4、欧盟电信标准委员会ETSI5、国际无线电通信咨询委员CCIR6、国际通讯联盟ITU6、国际电工委员会IEC有以下分会进行EMC标准研究-CISPR：国际无线电干扰特别委员会-TC77：电气设备（包括电网）内电磁兼容技术委员会-TC65：工业过程测量和控制国际标准化组织1、FCC联邦通2、VDE德国电气工程师协会3、VCCI日本民间干扰4、BS英国标准5、ABSI美国国家标准6、GOSTR俄罗斯政府标准7、GB、GB/T中国国家标准EMI测试1、辐射骚扰电磁场（RE）2、骚扰功率（DP）3、传导骚扰（CE）4、谐波电路（Harmonic）5、电压波动及闪烁（Flicker）6、瞬态骚扰电源（TDV）EMS测试1、辐射敏感度试验（RS）2、工频次次辐射敏感度试验（PMS）3、静电放电抗扰度（ESD）4、射频场感应的传导骚扰抗扰度测试（CS）5、电压暂降，短时中断和电压变化抗扰度测试（DIP）6、浪涌（冲击）抗扰度测试（SURGE）7、电快速瞬变脉冲群抗扰度测试（EFT/B）8、电力线感应/接触（Power induction/contact）EMC测试结果的评价A级：实验中技术性能指标正常B级：试验中性能暂时降低，功能不丧失，实验后能自行恢复C级：功能允许丧失，但能自恢复，或操作者干预后能恢复R级：除保护元件外，不允许出现因设备（元件）或软件损坏数据丢失而造成不能恢复的功能丧失或性能降低。

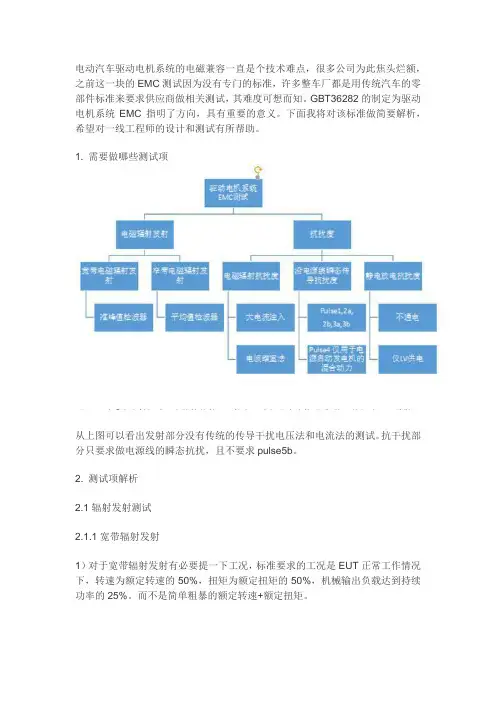

电动汽车驱动电机系统的电磁兼容一直是个技术难点，很多公司为此焦头烂额，之前这一块的EMC测试因为没有专门的标准，许多整车厂都是用传统汽车的零部件标准来要求供应商做相关测试，其难度可想而知。

GBT36282的制定为驱动电机系统EMC指明了方向，具有重要的意义。

下面我将对该标准做简要解析，希望对一线工程师的设计和测试有所帮助。

1. 需要做哪些测试项从上图可以看出发射部分没有传统的传导干扰电压法和电流法的测试。

抗干扰部分只要求做电源线的瞬态抗扰，且不要求pulse5b。

2. 测试项解析2.1辐射发射测试2.1.1宽带辐射发射1）对于宽带辐射发射有必要提一下工况，标准要求的工况是EUT正常工作情况下，转速为额定转速的50%，扭矩为额定扭矩的50%，机械输出负载达到持续功率的25%。

而不是简单粗暴的额定转速+额定扭矩。

2）LV线束和HV线束的长度与传统的没有什么区别，但要求HV与LV线束的间距为100+1000 mm。

3）测试的setup用的是制动或驱动电机即所谓的测功机放在暗室外的方式，这种方式的好处是去除了测功机带来的电磁干扰，避免影响测试结果。

2.1.2窄带辐射发射1）与宽带辐射发射测试不同，该测试的工况是HV和LV正常供电，EUT驱动模块待机，无输出功率。

2.2抗扰度测试2.2.1辐射抗扰度1)辐射抗扰度与传统测试一样，采用BCI和RI_ALSE相结合的方式进行测试。

BCI 60mA，RI_ALSE 30V/m2)需要注意的是BCI只要求对LV线束进行测试。

电流注入探头与EUT的距离分别为150mm，450mm，750mm3）该项测试的工况与宽带辐射发射的工况一样。

2.2.2电源线瞬态传导抗扰度试验1）该试验的工况是HV和LV正常供电，无输出功率。

2）只针对连接低压电源的线束。

3）无5b的要求。

2.2.3 ESD1)测试工况有产品不通电状态和仅LV供电两种欢迎大家在下面评论区分享你的感受。

EMC测试标准• [脉冲群技术标准] GBT 17626.4-2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验• [脉冲群技术标准] GBT 17626.4-1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验• [脉冲群技术标准] GBT 14598.13-2008 电气继电器第22-1部分：量度继电器和保护装置的电气骚扰试验 1 MH• [脉冲群技术标准] GBT 13926.1-1992 工业过程测量和控制装置的电磁兼容性总论• [EMC技术标准] GBT 24338.2-2011 轨道交通电磁兼容第2部分：整个轨道系统对外界的发射• [EMC技术标准] GB17743-2007• [EMC技术标准] GB 24338-4-2009-T 轨道交通电磁兼容第3-2部分：机车车辆设备• [EMC技术标准] GB 24338.6-2009-T 轨道交通电磁兼容第5部分：地面供电装置和设备的发射与抗扰度• [EMC技术标准] GB 24338.5-2009-T 轨道交通电磁兼容第4部分：信号和通信设备的发射与抗扰• [EMC技术标准] GB 24338.3-2009-T 轨道交通电磁兼容第3-1部分：机车车辆列车和整车• [EMC技术标准] GB 24338.1-2009-T 轨道交通电磁兼容第1部分：总则• [EMC技术标准] GB 17625.1-2012 电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A• [EMC技术标准] GB 16806-2006 消防联动控制系统• [EMC技术标准] GB 4717-2005火灾报警控制器• [EMC技术标准] GB 4716-2005点型感温火灾探测器• [EMC技术标准] GB 4343.2-2009 家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度• [EMC技术标准] GB 4343.1-2009 家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射• [EMC技术标准] YY 0505-2012 医用电气设备第1-2部分安全通用要求并列标准电磁兼容要求和试验（part1）• [EMC技术标准] YY 0505-2012 医用电气设备第1-2部分安全通用要求并列标准电磁兼容要求和试验（part2）• [EMC技术标准] YY 0505-2012 医用电气设备第1-2部分安全通用要求并列标准电磁兼容要求和试验（part3）• [EMC技术标准] GB 14048.2-2008 低压开关设备和控制设备第2部分：断路器（part1）• [EMC技术标准] GB 14048.2-2008 低压开关设备和控制设备第2部分：断路器（part2）• [EMC技术标准] GB 14048.2-2008 低压开关设备和控制设备第2部分：断路器（part3）• [EMC技术标准] GB 14048.2-2008 低压开关设备和控制设备第2部分：断路器（part4）。

电磁兼容（EMC ）是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS ）的综合评定，是产品质量最重要的指标之一，电磁兼容的测量由测试场地和测试仪器组成。

EMC 包含两大项：EMI （干扰）和 EMS(敏感度，抗干扰）EMI 测试项包括：RE （辐射，发射） CE(传导干扰） Harmonic （谐波） Flicker (闪烁)EMS 测试项包括：ESD （静电） EFT （瞬态脉冲干扰） DIP(电压跌落） CS （传导抗干扰）RS （辐射抗干扰）Surge （浪涌，雷击） PMS(工频磁场搞扰度）一、EMI （电磁骚扰）分射频和工频两类测试l 射频类测试项目：1.1 射频分传导和辐射两项测试 射频传导（屏蔽室测试）1.1.1 传导分电压和功率两项测试 1.1.2 传导电压标准：CISPR11、14、15、221.1.3 传导功率标准：CISPR11、14 射频辐射（电波暗室测试）1.1.4 射频辐射标准：CISPR11、22、IEC60571l 工频类测试项目（实验室测试） 1.2 工频分谐波和闪烁两项测试工频谐波1.2.1 IEC6100-3-2 工频闪烁1.2.2 IEC6100-3-3二、EMS （电磁敏感度）分瞬变、射频、低频磁场、电源质量l 瞬变类测试项目（实验室测试） 2.1 瞬变分静电、瞬变脉冲和浪涌三项测试瞬变静电IEC6100-4-2 瞬变脉冲IEC6100-4-4 瞬变浪涌IEC6100-4-5 l 射频类项目2.2 射频分传导和辐射两项测试射频传导IEC61004-6（实验室测试） 射频辐射IEC6100-4-3（电波暗室测试） l 低频磁场类测试项目（实验室测试） 2.3 低频磁场分脉冲磁场和工频磁场两项测试脉冲磁场IEC6100-4-9 工频磁场IEC6100-4-8电源质量类测试项目（实验室测试） 2.4分跌落、中断、电压变化三项测试 IEC6100-4-11注：1. 传导功率测试面积 > 7x1M 2. 传导电压测试桌：推荐 2x1.5x0.8 要考虑柜式设备的测试面积。

EMC测试要求及法规标准EMC测试要求及法规标准1. EMC法规及其管理机构澳⼤利亚联邦的通讯与媒体管理局（ACMA）以及新西兰经济发展部的⽆线电频谱管理局（RSM）是澳新两国负责频谱管理、法规与标准的制定、以及电磁兼容认证的主管机构。

澳新两国的EMC法规有：EMC法规适⽤于澳新两国的电⼦电⽓产品的供应商（澳新两国的制造商、进⼝商或授权代理）。

我国的出⼝企业虽然不属于EMC法规下的供应商，⽆需对产品的EMC法规符合性负责，但实际上往往需要协助供应商提供相关资料并保证产品的EMC符合性。

为了保障产品符合EMC法规管理要求，供应商应建⽴产品的技术依据，拟制并保留合格声明，准备并保留合格记录，并且按照要求在产品上加贴标签。

产品⾸次投⼊澳新市场时，供应商应向ACMA和RSM递交使⽤“C-Tick”标志的申请。

2. EMC标准⽬前，澳新对EMC的要求只是针对EMI的传导骚扰和辐射骚扰。

谐波电流、电压闪烁和电压波动、抗扰度（EMS）、静电放电（ESD）不是强制要求。

家⽤电器须符合EMI的CISPR14-1、EN 55014-1或AS/NZS CISPR 14.1标准，微波炉和电磁炉应符合CISPR 11、EN 55011或AS/NZS CISPR 11。

EMC标准修订的过渡期是指该期间，ACMA和RSM认可同⼀标准的新旧版本为供应到市场上产品的符合性标准。

当过渡期期满时，ACMA和RSM只认可新标准为EMC体系下的符合性标准。

⼀般EMC标准的过渡期为：IEC、CISPR、AS/NZS标准公布后2年；EN标准在欧盟官⽅公报公布的过渡期。

3. 产品的等级划分以及符合性⽂件产品在符合EMC法规前，⾸先要确定产品的EMC等级。

根据产品预期产⽣电磁⼲扰的危险程度，电⼦电⽓产品可分为三个等级：1级低风险，2级中度风险，3级⾼风险。

三类等级产品的确定标准和要求如下：⼤部分家⽤电器属于2级产品，只有纯发热电器产品，微波炉和电磁炉则属于3级产品。

名称：汽车类EMC测试系统解决方案编号：CN-EC-4类型： EMC系统集成解决方案简介：汽车类如：SAE,ISO 和特殊制造商测试近几年来我们国家的汽车行业在近年发展较快，但是总体来讲我国在汽车电磁兼容测试标准和规范方面的发展相对滞后，不过近几年的相关标准的更新以及新标准的发布，都证明了在标准制定方面的快速发展，以同步国内汽车行业的发展。

随着科技的发展，汽车业的强劲增长，车载电子设备的增加，汽车EMC设计标准和规范就扮演着极为重要的角色。

现在，汽车里的多媒体娱乐，蓝牙通讯，卫星定位，刹车，安全气囊等系统都有可能对外界发出干扰信号，或者汽车进入强干扰区，因车载电子系统过于敏感而导致操作失灵，轻则造成驾驶不便，重则导致车祸，危及生命安全。

所以，汽车电子电磁兼容包括干扰测试(EMI）和抗扰度测试(EMS)，两种测试都含有辐射及传导的测量要求。

目前在汽车及车载电子设备EMC测试领域，其标准主要有以下几类：汽车电磁兼容国际标准，如ISO、CISPR等；欧洲汽车电磁兼容标准；美国汽车工程学会（SAE）电磁兼容标准等。

当然，相对比较发达的大的汽车原厂，有自己的EMC测试标准和规范。

基于上述标准和规范的发展趋势、汽车及车载电子设备EMC性能的要求，更加突出了ISO和CISPR标准的重要性，下面就是相关的主要测试标准和规范，及常宁为客户所提供的方案。

汽车,SAE,ISO 和特殊制造商测试：1. ISO11452-2 在微波暗室中测试辐射传导抗扰度，200MHz-18GHz2. ISO11452-3 在TEM小室中测试辐射传导抗扰度，10KHz-200MHz3. ISO11452-4 为放射测试,使用大电流注入,1-400MHz4. ISO11452-5 测试辐射传导抗扰度，10kHz-400MHz5. ISO11452-7 为直接注入方式的放射测试，250kHz-500MHz6. CISPR25 为辐射和传导放射测试，10kHz-1GHz7. ISO7637 为射频脉冲的不同波形和测试水平对于原厂测试规范，各厂商的侧重点有所不同，有的厂商注重汽车电子设备的EMC及其安全性能，有的厂商则注重于汽车EMC及其机械性能。
