摄像机功能菜单

数码摄像机使用说明书使用说明书: 数码摄像机一、前言数码摄像机是一种先进的影像记录工具，用于拍摄和保存高质量的电子影像。

本使用说明书将详细介绍数码摄像机的功能、操作以及日常维护。

二、产品概述数码摄像机是一款小巧便携的摄像设备，具备高清晰度拍摄、数字存储以及其他丰富功能。

它不仅可以拍摄高品质的视频，还支持拍摄静态照片和音频录制。

三、摄像功能1. 开机与关机在摄像机上方的电源按钮上长按3秒，摄像机即可开机。

要关闭摄像机，同样按住电源按钮3秒即可。

2. 拍摄视频数码摄像机支持录制高清晰度的视频。

在摄像机开机状态下，按下“录制”按钮即可开始录制视频。

按下“停止”按钮可以停止录制。

3. 拍摄照片摄像机还支持拍摄高质量的静态照片。

在摄像机开机状态下，按下“拍照”按钮即可拍摄照片。

四、存储与传输1. 存储媒介这款数码摄像机使用内置存储卡进行数据存储。

插入适配卡可以进行拍摄，拍摄的视频和照片均会存储在存储卡中。

2. 数据传输摄像机支持通过USB接口与电脑进行数据传输。

使用随附的数据线将摄像机与电脑连接后，即可将拍摄的影像文件传输到电脑中。

五、功能设置1. 摄像参数调整在摄像机的菜单界面上，用户可以根据实际需求调整摄像参数。

比如调整白平衡、曝光、对焦等设置。

2. 画面预览摄像机配备了高分辨率的视觉屏幕，可以方便地预览拍摄的视频和照片。

六、日常维护1. 电池使用摄像机使用电池供电，在使用前请确保电池已充满电。

如果电池电量过低，建议及时充电以免影响使用。

2. 存储卡维护存储卡是数据的主要存储媒介，应定期整理存储卡中的数据，并注意保持存储卡的清洁。

七、安全注意事项1. 使用环境请在干燥、通风的环境中使用摄像机，避免摄像机与水或其他液体接触。

2. 电池使用使用摄像机时，请确保使用充电宝或合适的电源适配器，严禁擅自更换电池。

3. 摄像过程中在摄像或拍摄过程中，请注意不要将摄像机指向强光源，以免损坏镜头。

八、故障排除1. 无法开机请确认电池电量是否耗尽，如果是，请及时充电；如果不是，请联系售后维修。

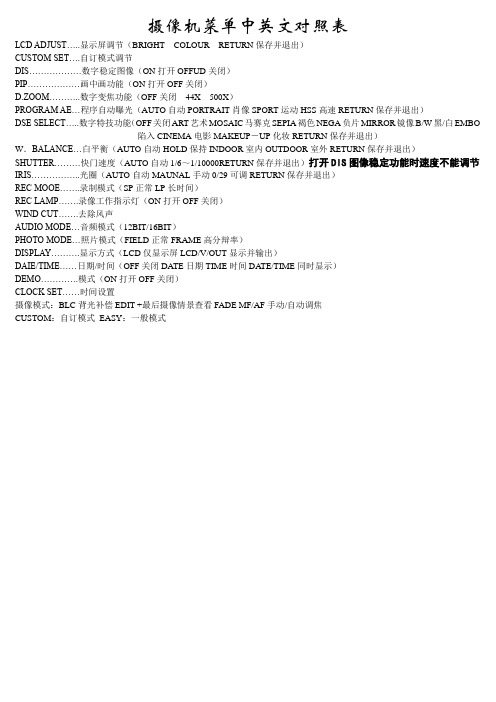

摄像机菜单中英文对照表LCD ADJUST…..显示屏调节（BRIGHT COLOUR RETURN保存并退出）CUSTOM SET….自订模式调节DIS………………数字稳定图像（ON打开OFFUD关闭）PIP………………画中画功能（ON打开OFF关闭）D.ZOOM………..数字变焦功能（OFF关闭44X500X）PROGRAM AE…程序自动曝光（AUTO自动PORTRAIT肖像SPORT运动HSS高速RETURN保存并退出）DSE SELECT…..数字特技功能（OFF关闭ART艺术MOSAIC马赛克SEPIA褐色NEGA负片MIRROR镜像B/W黑/白EMBO陷入CINEMA电影MAKEUP－UP化妆RETURN保存并退出）W．BALANCE…白平衡（AUTO自动HOLD保持INDOOR室内OUTDOOR室外RETURN保存并退出）SHUTTER………快门速度（AUTO自动1/6～1/10000RETURN保存并退出）打开DIS图像稳定功能时速度不能调节IRIS……………..光圈（AUTO自动MAUNAL手动0/29可调RETURN保存并退出）REC MOOE…….录制模式（SP正常LP长时间）REC LAMP…….录像工作指示灯（ON打开OFF关闭）WIND CUT…….去除风声AUDIO MODE…音频模式（12BIT/16BIT）PHOTO MODE…照片模式（FIELD正常FRAME高分辩率）DISPLAY……….显示方式（LCD仅显示屏LCD/V/OUT显示并输出）DAIE/TIME……日期/时间（OFF关闭DATE日期TIME时间DA TE/TIME同时显示）DEMO………….模式（ON打开OFF关闭）CLOCK SET……时间设置摄像模式：BLC背光补偿EDIT-+最后摄像情景查看FADE MF/AF手动/自动调焦CUSTOM：自订模式EASY：一般模式。

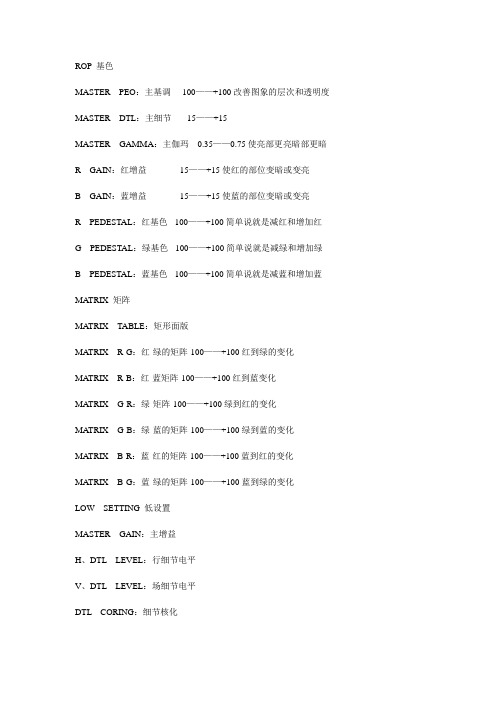

ROP 基色MASTER PEO：主基调-100——+100改善图象的层次和透明度MASTER DTL：主细节-15——+15MASTER GAMMA：主伽玛0.35——0.75使亮部更亮暗部更暗R GAIN：红增益-15——+15使红的部位变暗或变亮B GAIN：蓝增益-15——+15使蓝的部位变暗或变亮R PEDESTAL：红基色-100——+100简单说就是减红和增加红G PEDESTAL：绿基色-100——+100简单说就是减绿和增加绿B PEDESTAL：蓝基色-100——+100简单说就是减蓝和增加蓝MATRIX 矩阵MATRIX TABLE：矩形面版MATRIX R-G：红-绿的矩阵-100——+100红到绿的变化MATRIX R-B：红-蓝矩阵-100——+100红到蓝变化MATRIX G-R：绿-矩阵-100——+100绿到红的变化MATRIX G-B：绿-蓝的矩阵-100——+100绿到蓝的变化MATRIX B-R：蓝-红的矩阵-100——+100蓝到红的变化MATRIX B-G：蓝-绿的矩阵-100——+100蓝到绿的变化LOW SETTING 低设置MASTER GAIN：主增益H、DTL LEVEL：行细节电平V、DTL LEVEL：场细节电平DTL CORING：细节核化H·DTL FREQ：行的细节频率DARK DTL：黑色的细节暗部伽玛设置用于水平依赖LEVEL DEPEND：电平依靠调整肤色细节电平MASTER GAMMA：主伽玛BLACK STRETGH：黑括展MATRIX TABLE：矩阵面版MID SETTING 中设置MASTER GAIN：主增益H、DTL LEVEL：行细节电平V、DTL LEVEL：场细节电平DTL CORING：细节核化H·DTL FREQ：行的细节频率DARK DTL：黑色的细节暗部伽玛设置用于水平依赖LEVEL DEPEND：电平依靠调整肤色细节电平MASTER GAMMA：主伽玛BLACK STRETGH：黑括展MATRIX TABLE：矩阵面版HIGH SETTING 高设置MASTER GAIN：主增益H、DTL LEVEL：行细节电平V、DTL LEVEL：场细节电平DTL CORING：细节核化H·DTL FREQ：行的细节频率DARK DTL：黑色的细节暗部伽玛设置用于水平依赖LEVEL DEPEND：电平依靠调整肤色细节电平MASTER GAMMA：伽玛BLACK STRETGH：黑括展MATRIX TABLE：矩阵面版ADDITLONAL DTL 附加细节CDTL COMPE：CHROMA DTL：色温细节KNEE APERTURE：膝杆点SLIM DTL：减少细节设置DTL GAIN（+）：细节增益-31——+31DTL GAIN（-）：细节增益-31——+31DTL CLIP：修剪细节A、DTL LINE MIX：用于H.DTL扫描线的设置SKIN TONE DTL：皮肤的细节SKIN TONE DTL：肤色的细节SKIN TONE HVE：肤色的色度SKIN TONE LEVEL：肤色的电平SKIN TONE WIDTH：肤色的宽度主要是丰富过度色SKIN TONE CORING：肤色核化SKIN TONE ZEBRA：肤色的斑马线KNEE/LEVEL拐点/水平M·PED：主基色-100——+100MANUAL KNEE：拐点简介是摄象机的开关设置KNEE POINT：拐点KNEE SLOPE：拐点斜率WHITE CLIP：白平衡的剪切WHITE CLIO LVL：白电平剪切AUTO KNEE POINT：自动拐点AUTO KNEE LVL：自动拐点电平FLARE/GAMMA亮度（增益）/伽玛R FLARE：红色信号00——+100G FLARE：绿色信号00——+100B FLARE：蓝色信号00——+100R GAMMA：红伽玛-15——+15B GAMMA：蓝伽玛-15——+15CAMERA SETTING 摄象机设置*DETAIL：局部详述;细部;局部2D LPE：2D模式*2-D低通滤波器可以消除交叠的色彩*SUPER COLOUR：色彩管理*GAMMA：伽玛TEST SAW：信号测试*FLARE：信号*H—F COMRE：VF DISPLAY 寻像器的陈列表DISP CONDITION：显示情况DISP MODE：显示模式SAFETY ZONE：安全框CENTRE MARK：中心记号VF OUT：寻像器的输出VF DTL：寻像器的细节ZEBRA1 DETECT：对斑马线的检测1 ZEBRA2 DETECT：对斑马线的检测2 ZEBRA2：斑马线50M INDICATION：50M指示LOW LIGHT LVL：低照度电平VF INDICATOR 寻像器的指标EXTENDER：括展SHUTTER：快门TAPE：磁带ON/OFFBA TTERY：电池ON/OFFFILER：过滤器WHITE：白（平衡）ON/OFF 调整白平衡在A/B上的显示GAIN：增益ON/OFFLEVEL METER：电平斜率IRIS：光圈DA TE/TIME日期/小时CAMERA ID摄像机IDID：SHUTTER SPEED快门速度*SYNCHRO SCAN：同步扫描SUPER V：V管理可以产生拖延效果*1/60*1/120*1/500*1/1000*1/2000SYNCHRO SCAN 同步扫描1/50.6！LED监视器GAIN（0dB）：增益ON/OFFGAIN（-3dB）：增益ON/OFFSHUTTER：快门WHITE PRESET：预制白平衡OFF/ON EXTENDER：括展FILTER：过滤器SUPER：管理25M/50M：CAMERA SW MODE摄像机SW模式SUPER V：V管理模式FILTER INH：SHOCKLESS：减少冲击TRANSITION：过度S、GAIN：超级增益S、IRIS/S、BLK SW：超级光圈/超级黑扩展S BLK LVL：超级黑电平ECU DATA SA VE：ECU记录时间AWB AREA：SUPER GAIN增益HUMID OPE：打开潮湿26P CONTROL：26P操作模式REC START：纪录开始UB MODE：UB 模式PAUSE TIMER：暂停时间BA TTERY SEL：电池设置TCG VF DISP：寻像器时码显示TCG SET HOLD：时码设置FIRST REC TC：重新设置时码BAIT/TAPE ALARM电磁/磁带BAIT NEAR END：电池接近结束BAIT END：电池结束TAPE NEAR END：磁带接近结束TAPE END：磁带结束CARD READ/WRITE卡的读取/写入READ：读取SELECT：优等品;精萃WRITE：写入SELECTCARD CONFIG卡的核化READ USER DA TA：读取使用日期CARD R/W SELECT：卡的读取/写入设置ID READ/WRITE：读取ID/写入MENU—1/4 LEVEL R/WMENU—1/4 SW R/WMENU—1/4 ALL R/WMENU—1/4 ALL R/WREC（ASPECT）/PB/RETREC MODE：记录模式PB MODE：PB模式RET SW：TIME/DA TE时间/日期YEAR：年MONTH：月DAY：日HOUR：小时MINUTE：分钟GENLOCK/IRIS /光圈GENLOCKH PHASE COARSE 在组织系统时，进行水平同步定位重合的粗调整H PHASE FINE 在组织系统时，进行水平同步定位重合的微调整SC PHASE COARSE 进行COARSE的SC粗调整SC PHASE FINE 进行COARSE的SC细调整A·IRIS LEVEL 光圈电平A·IRIS PEAK/A VE 光圈峰值A·IRIS MODE：光圈模式S·IRIS LEVEL 光圈电平LENS SEL/ADJ 镜头LENS SECECTF2.8 ADJ 光圈为2.8 如果选了此项光圈自动会调到2.8位置F16 ADJ 光圈为1.6 如果选了此项光圈自动会调到1.6位置AUTO SHADINGBLACK：自动黑平衡一般是在很长时间没用，再用的时候来调制的黑平衡WHITE：自动白平衡一般是在很长时间没用，再用的时候来调制的白平衡BLACK COMPE：设置白平衡按钮WHITE COMPE：设置黑平衡按钮INITTALIZTA恢复出厂设置READ FACTORY DATA：WRITE US USER DATA：EV ALUA TIONS/N：MODULATION：RESOLUTION：SENSITVITY：。

摄像机主要功能及按键介绍1.镜头部分变焦z o o m用于变焦距镜头使影像放大或缩小。

在镜头手柄下方通常有z o o m选择物旋钮有m a n u /s e r v o自动两个选项，用来设置变焦的自动与手动调整。

在s e r v o状态下，用变焦杆自动调整。

变焦杆T和W标志.T就是将被摄物体拉近放大，而W则刚好相反。

变焦快慢与对变焦杆的施力大小有关。

u状态下，用手直接转动变焦环来改变焦距。

光圈I R I S用来改变是进入机身内感光面的光量的装置。

A(u t o)自动/M(a n u)手动选择开关用来设置手动、自动控制模式。

自动模式时，摄像机自动选择光圈大小。

手动模式时，用手直接转动光圈环来调值。

注：以上两项调整环在自动模式时，不要强行手动调整，以防损坏自动调整电机。

聚焦f o c u s转动聚焦环使所需图像最清晰。

V T R（r e c）按下此键，录像单元开始记录。

近距特写：一般镜头的聚焦清晰范围在0.9m至∞(无穷远处)，而近距（M A C R O）功能可以拍摄距镜头的小物体。

方法为：将镜头置于M A C R O，聚焦为∞，变焦环设为手动，手动调节变焦环，使被拍摄对象2.寻像器部分对比度C O N T R A S T它调整取景器屏幕显示图像的对比度。

峰值（锐度）P E A K I N G它调整取景器屏幕显示轮廓。

亮度B R I G H T它调整取景器屏幕显示图像的明亮度。

斑马线Z E B R A为寻像器中出现的白色条纹区现提示高曝光区域。

屈光度调节：通过使用屈光度调整环,用户可以根据自己的视线调整取景器图像.T A L L Y（标记）指示A L L Y指示开关设为0N或H I G H和L O W（指示灯亮度选择）时，此灯被启用，当录像机单元录制时，此灯此灯闪烁时则为机器报警显示。

3.摄像单元P O W E R电源开关开O N关O F FV T R S A V E/S T B Y(录像机节电/待机)开关，本开关控制录制过程中暂停(R E C P A U S E)时录像机的电源·S A V E:节电模式.用户按下V T R S T A R T(录像开始)按钮时,在开始录制之前会有短暂的停顿,但是功小于待机模式,电池使用周期由此延长。

主菜单（图 B-1）设定菜单（例如 EXPOSURE 菜单）（图 B-2）1 光标显示所选择的项目。

用 X/x 键将光标上移或下移。

2 菜单标题3 用户预设名称可将菜单设定预设为文件 A 和 B。

这将显示所选的预设名称。

4 菜单项目5 副菜单指示V 表示有菜单项目或设定项目的设定菜单。

6 设定项目显示当前可使用的项目。

7 设定值显示当前设定值。

用 C/c 键选择选项或设定值。

8 返回要恢复主菜单时，请将光标设定于返回并按 MENU/ENTER 键。

9 退出要取消菜单时，请将光标设定于退出并按 MENU/ENTER 键。

要进入菜单时按住 MENU/ENTER 键选择菜单模式以及设定系统语言。

要改变菜单上的设定时，请按以下步骤进行：1 按 X 或 x 键将光标移至想要改变设定的菜单项目处，然后按 MENU/ ENTER 键。

所选菜单项目的设定菜单出现。

2 按 X 或 x 键将光标移至想要改变的设定项目处。

3 按 C 或 c 键改变设定值。

按住该键可快速改变设定值。

要回到专业模式菜单的主菜单时将光标移至返回位置，然后按 MENU/ENTER 键。

要取消菜单时将光标移至退出位置，然后按 MENU/ENTER 键。

要切换菜单模式时1 将光标移至退出位置，然后按 MENU/ENTER 键退出当前菜单。

2 按住 MENU/ENTER 键重新选择菜单模式。

要保存设定值时改变设定后选择退出取消菜单时，当前所选预设文件（A 或 B）被用所变更的设定值改写。

在改变设定值后若改变用户预设文件（A 或 B），所改变的设定被自动保存在前面的预设文件中而无需选择退出。

要读取保存在预设文件中的设定时在主菜单中将光标设定于用户预设位置，并按 C 或 c 键显示 A 或 B。

然后按 MENU/ENTER 键读取保存在所选预设文件中设定。

要重新设定缺省设定时在主菜单中将光标设定于用户预设位置，并按 C 或 c 键显示出厂设定。

然后按 MENU/ENTER 键显示执行并再按此键一次。

高清摄像机菜单调整(第二部分)
拍摄电影效果的画面
在拍摄过程中，调整GAMMA参数对输入电平进行进行调整，使拍摄画面呈现丰富的层次和色彩。

见下图。

设置前的画面
设置后的画面
菜单调整方法：
GAMMA功能，在PAINT菜单的GAMMA页面中调整。

设定GAMMA为ON（默认设定为OFF）。

在0.35~0.90之间调整STEP GAMMA数值。

设定GAMMA TABLE为STD或者HG，并设置GAM SEL的数值来选择GAMMA 预置表。

GAMMA校正的简单原理：
再现高亮度区域的画面层次
当使用KNEE拐点校正功能后，摄像机将拐点以上的信号电平进行压缩处理，可以
提高拍摄画面的动态范围，保留更多的亮度层次。

即：增强高亮度区域画面的表现
力，动态范围增加。

见下图：
设置前的画面
设置后的画面
菜单调整方法：
KNEE功能，在PAINT菜单的KNEE页面中调整。

设定KNEE为ON（默认设定为OFF）。

在50.0~109.0之间调整KNEE POINT数值,确定画面信号不被压缩的极限最大值。

在-99~+99之间调整KNEE SLOPE数值，改变压缩比率，影响动态范围。

拐点、拐点斜率及拐点校正：
（未完待续）。

SONY 摄像机菜单使用说明一、菜单键定义95&[PREST]键2秒钟打开或关闭菜单(限嘉杰快球) [FAR]:设置菜单项(限嘉杰快球) [WIDE]:向下翻菜单(限嘉杰快球) [TELE]:向上翻菜单(限嘉杰快球)[OPEN]:菜单项数值增加调整(限嘉杰快球) [CLOSE]:菜单项数值减少调整(限嘉杰快球) 二、菜单使用方法 1、 95&[PREST]键2秒钟打开或关闭菜单，打开菜单后，可通过[WIDE]和[TELE]键向下和向上翻阅菜单，选取需要设置的菜单项。

2、 当某个菜单项带有“！”时可通过[OPEN]和[CLOSE]键调整此项的参数值。

4、 菜单项目功能介绍 .FOCUS------Auto/Manual!用户可通过此项选择摄像机聚焦的工作模式。

选择Auto ，摄像机工作在自动聚焦模式下，此时无法通过外部控制系统手动调节摄像机的聚焦位置。

选择 Manual ，摄像机工作在手动聚焦模式下，此时只能通过外部控制系统手动调节摄像机的聚焦位置。

WB----------Auto/R.Gain/B.Gain用户可通过此项选择摄像机白平衡的工作模式。

选择Auto ，摄像机自动获取白平衡。

选择R.Gain ，红光增益，此时可通过[OPEN]和[CLOSE]键，调节红光增益的程度。

此时显示器左下角显示选择B.Gain ，蓝光增益，此时可通过[OPEN]和[CLOSE]示器左下角显示SHTTR-----Auto/Manual!用户可通过此项选择摄像机快门的工作模式。

选择Auto ，摄像机工作在自动状态下选择Manual ，摄像机可通过[OPEN]和[CLOSE]键调节快门速度，并可在显示器左下角观察快门速度设定值。

默认值：NTSC ：1/60sec PAL ： 1/50sec SBLC-------Off/On!逆光补偿功能。

选择Off ，逆光补偿关 选择ON ，逆光补偿开，此功能使得即使在强背景光下,图像暗区的细节也能得到很好的再现。

摄像机的基本操作及使用技巧以SONY—PMW EX280为例第一部分基本操作1、开\关电源找到位于摄像机后面，电池上方的电源开关按钮。

若要打开电源，就往左拨，把电源开关设置到。

若要关闭电源，就把右拨，把电源开关设置到。

注意：如果长时间不使用摄像机，请把电池取下来。

取电池是务必先关闭电源，如果比关闭电源就取电池，可能会对摄像机或者储存卡造成损坏。

2、“FULL AUTO”（全自动）开启\关闭在摄像机侧面操作面板找到“FULL AUTO”（全自动）按钮，按一下按钮，按钮中间灯亮，全自动模式开启；再按一下，按钮中间灯不亮，全自动模式关闭。

按的时候，取景器上面会出现“全自动模式开启”\“全自动模式关闭”的提示。

注意：全自动模式也叫傻瓜模式，因为在全自动模式下，白平衡、光圈、焦距等参数都不能调整，建议一般不要使用全自动模式。

3、SxS卡（储存卡）向左按OPEN键，打开卡槽，插入储存卡。

取卡的话，先向内按卡下方的按钮，卡弹出即可取卡。

储存卡的切换，摄像机可以同时插入两张卡A卡、B卡，按卡槽下面的SLOT SELECT按钮进行选择。

格式化存储卡，在摄像机侧面操作面板找到菜单按钮，进入菜单，通过旁边的SEL\SET按钮，向下滚动，选择最下面“其他设定”，按一下进入二级菜单，再向下滚动，找到“格式化”，然后再按一下“SEL/SET按钮”，选择想要格式化的卡，再按一下，选择是即可完成格式化。

4、变焦（镜头推拉）找到摄像机镜头下方的ZOOM开关，如果设置为MANUAL，则只能通过镜头上的变焦环进行变焦（推拉）；如果设置为SERVO，则可以通过手柄和把手上的跷跷板来进行变焦（推拉）。

5、录制、预览及回看录制。

按手柄前面的“REC START/STOP”按钮进行视频录制，再按一下停止录制；或者按把手上的“REC START”按钮进行录制，再按一下停止录制。

预览。

按把手上的“REC REVIEW”按钮，即可对刚录制好的视频片段进行预览。
