非金属夹杂物

钢中非金属夹杂物的检测一.概述非金属夹杂物是钢中不可避免的杂质，它的存在使金属基体的均匀连续性受到破坏。

非金属夹杂在钢中的形态、含量和分布情况都不同程度地影响着各种性能，诸如常规力学性能、疲劳性能、加工性能等。

因此，非金属夹杂物的测定与评定引起人们的普遍重视。

夹杂物的含量和分布状况等往往被认为是评定钢的冶金质量的一个重要指标，并被列为优质钢和高级钢的常规项目之一。

钢中非金属夹杂物按其来源和大小，大体可分为两大类：1.显微夹杂物或称内在夹杂物，这类夹杂物是钢冶炼和凝固过程中，由于一系列物理和化学反应所生成。

例如，在冶炼过程中，由于加入脱氧剂而形成氧化物和硅酸盐等。

这些夹杂物来不及完全上浮进入钢渣，而残留在钢液中，即为内在夹杂。

如：Al、Fe-si等脱氧剂可以形成下列夹杂：3FeO+2Al 3Fe+ Al2O32FeO+ Si SiO2+2FenFeO+mSiO2 nFeO·mSiO2nAl2O3+mSiO2 nAl2O3·mSiO2另外，钢在凝固冷却过程中，S、N等元素，由于溶解度的降低而生成硫化物、氮化物等也将残留在钢中。

2.宏观夹杂物或称外来夹杂物，这类夹杂物是在钢的冶炼或浇铸过程中，由于耐火材料等外来物混入造成。

其特点是大而无固定形状。

就对钢而言，宏观夹杂物的危害更大。

夹杂物的检验方法也有宏观检验法和显微检验法两种。

非金属夹杂物的显微检验法是指借助于金相显微镜在规定的实验条件下，检验金相试样中非金属夹杂物的方法。

该法的主要优点是可以确定夹杂物的类型、分布、数量和大小，可以发现极细小的夹杂物。

但是，由于受试样尺寸及取样位置、数量的限制。

所以显微检验法的评定结果在很大程度上存在偶然性。

往往会过分夸大细小夹杂物的重要性而将那些试样以外或检验面以外的较大夹杂物遗漏，所以，显微检验法总是与宏观检验法相辅相成、互相补充的。

如果非金属夹杂物的宏观检验对优质钢来说是必不可少的检验项目之一，那么显微检验法则是特殊用途钢（如轴承钢、重要用途的合金结构钢等）广泛采用的检验方法。

钢中非金属夹杂物的鉴定随着现代工程技术的发展，对钢的综合性能要求也日趋严格，相应地对钢的材质要求也越来越高。

非金属夹杂物作为独立相存在于钢中，破坏了钢基体的连续性，加大了钢中组织的不均匀性，严重影响了钢的各种性能。

例如，非金属夹杂物导致应力集中，引起疲劳断裂[1-3]；数量多且分布不均匀的夹杂物会明显降低钢的塑性、韧性、焊接性以及耐腐蚀性；钢中呈网状存在的硫化物会造成热脆性。

因此，夹杂物的数量和分布被认定是评定钢材质量的一个重要指标，并且被列为优质钢和高级优质钢出厂的常规检测项目之一。

非金属夹杂物的性质、形态、分布、尺寸及含量不同，对钢性能的影响也不同。

所以提高金属材料的质量，生产出洁净钢，或控制非金属夹杂物性质和要求的形态，是冶炼和铸锭过程中的一个艰巨任务。

而对于金相分析工作者来说，如何正确判断和鉴定非金属夹杂物也因此变得十分重要。

1 钢中非金属夹杂物的来源分类1.1 内生夹杂物钢在冶炼过程中，脱氧反应会产生氧化物和硅酸盐等产物，若在钢液凝固前未浮出，将留在钢中。

溶解在钢液中的氧、硫、氮等杂质元素在降温和凝固时，由于溶解度的降低，与其他元素结合以化合物形式从液相或固溶体中析出，最后留在钢锭中，它是金属在熔炼过程中，各种物理化学反应形成的夹杂物[10-15]。

内生夹杂物分布比较均匀，颗粒也较小，正确的操作和合理的工艺措施可以减少其数量和改变其成分、大小和分布情况，但一般来说是不可避免的。

1.2 外来夹杂物钢在冶炼和浇注过程中悬浮在钢液表面的炉渣、或由炼钢炉、出钢槽和钢包等内壁剥落的耐火材料或其他夹杂物在钢液凝固前未及时清除而留于钢中。

它是金属在熔炼过程中与外界物质接触发生作用产生的夹杂物[10-15]。

如炉料表面的砂土和炉衬等与金属液作用，形成熔渣而滞留在金属中，其中也包括加入的熔剂。

这类夹杂物一般的特征是外形不规则，尺寸比较大，分布也没有规律，又称为粗夹杂。

这类夹杂物通过正确的操作是可以避免的。

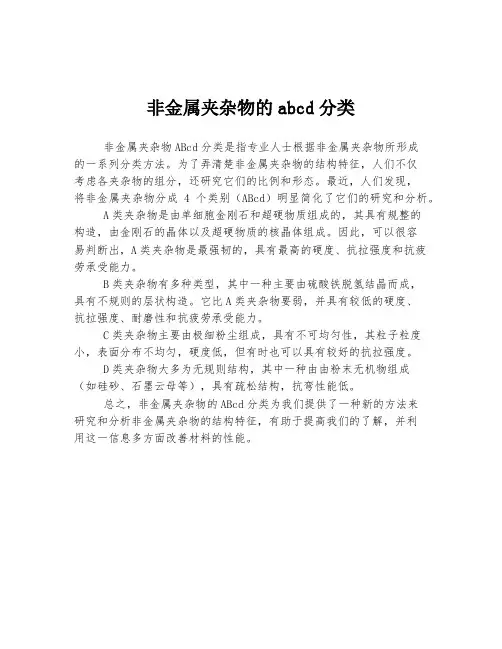

非金属夹杂物的abcd分类
非金属夹杂物ABcd分类是指专业人士根据非金属夹杂物所形成
的一系列分类方法。

为了弄清楚非金属夹杂物的结构特征，人们不仅
考虑各夹杂物的组分，还研究它们的比例和形态。

最近，人们发现，
将非金属夹杂物分成4个类别（ABcd）明显简化了它们的研究和分析。

A类夹杂物是由单细胞金刚石和超硬物质组成的，其具有规整的
构造，由金刚石的晶体以及超硬物质的核晶体组成。

因此，可以很容
易判断出，A类夹杂物是最强韧的，具有最高的硬度、抗拉强度和抗疲劳承受能力。

B类夹杂物有多种类型，其中一种主要由硫酸铁脱氢结晶而成，
具有不规则的层状构造。

它比A类夹杂物要弱，并具有较低的硬度、
抗拉强度、耐磨性和抗疲劳承受能力。

C类夹杂物主要由极细粉尘组成，具有不可均匀性，其粒子粒度小，表面分布不均匀，硬度低，但有时也可以具有较好的抗拉强度。

D类夹杂物大多为无规则结构，其中一种由由粉末无机物组成
（如硅砂、石墨云母等），具有疏松结构，抗弯性能低。

总之，非金属夹杂物的ABcd分类为我们提供了一种新的方法来
研究和分析非金属夹杂物的结构特征，有助于提高我们的了解，并利
用这一信息多方面改善材料的性能。

什么是非金属夹杂？钢中非金属夹杂物，如氧化物、硫化物、硅酸盐、氮化物等一般都呈独立相存在，主要是由炼钢中的脱氧产物和钢凝固时由于一系列物化反应所形成的各种夹杂物组成。

非金属夹杂的影响非金属夹杂物的存在，破坏了钢基体的连续性，使钢组织的不均匀性增大。

一般来说钢中非金属夹杂物，对钢的性能产生不良影响，如降低钢的塑性、韧性和疲劳性能，使钢的冷热加工性能乃至某些物理性能变坏等。

因此评定钢中夹杂物类别、级别对保证钢材质量十分重要。

分类按夹杂物的化学成分：氧化物、硫化物及氮化物。

根据夹杂物的可塑性：塑性夹杂物、脆性夹杂物、不变形夹杂物及半塑性夹杂物。

● 塑性夹杂物钢中塑性夹杂物在钢经受加工变形时具有良好塑性，沿着钢的流变方向延伸成条带状。

● 脆性夹杂物指那些不具有塑性的简单氧化物和复杂氧化物以及氮化物。

●不变形夹杂物这类夹杂物在铸态的钢中呈球状，而在钢凝固并经形变加工后，夹杂物保持球形不变。

● 半塑性夹杂物指各种多相的铝硅酸盐夹杂物。

其中作为基底的夹杂物（铝硅酸盐玻璃）一般当钢在热加工时具有塑性，但是在这基底上分布的析出相晶体（如Al2O3、尖晶石类氧化物）的塑性很差。

钢经热变形后，塑性夹杂物相（基底）随钢变形而延伸，但脆性的夹杂物相不变形，仍保持原来形状，只是彼此之间的距离被拉长。

按夹杂物的来源：内生夹杂物、外来夹杂物。

● 内生夹杂物在钢的熔炼、凝固过程中，脱氧、脱硫产物，以及随温度下降，S、O、N等杂质元素的溶解度下降，于是这些不溶解的杂质元素就形成非金属化合物在钢中沉淀析出，最后留在钢锭中。

内生夹杂物分布相对均匀，颗粒一般比较细小。

可以通过合理的熔炼工艺来控制其数量、分布和大小等，但一般来讲内生夹杂物总是存在的。

● 外来夹杂物炉衬耐火材料或炉渣等在钢的冶炼、出钢、浇铸过程中进入钢中来不及上浮而滞留在钢中称为外来夹杂物。

其特征是：外形不规则、尺寸比较大，偶尔在这里或在那里出现，正确的操作可以避免或减少钢中外来夹杂物的入侵。

钢中非金属夹杂物及其检测法夹杂物的评级问题：不计较其组成成分和性能以及它们可能的来源等；只注意它们的数量、形状、大小和分布情况。

一般在明视场下放大100倍时检验即可。

现在采用的方法有：瑞典Jernkontoret（简称JK）夹杂物评级图。

美国试验及材料学会（ASTM）夹杂物评级标准亦采用JK评级图。

此外还有SAE（美国汽车工程师学会）夹杂物评级图等等。

中国冶金部YB25-59规定，夹杂物的评级有甲乙两种方法。

即：长度指数和与标准级别图对比评级法。

非金属夹杂的鉴定：（一）金相法：借助金相显微镜的明场、暗场及偏振光来观察夹杂物的形状、分布、色彩及各种特征，从而对夹杂物作出定性或半定性的结论。

但金相法不能获得夹杂物的晶体结构及精确成分的数据。

1．夹杂物的形状：鉴定夹杂物首先注意的是它们的形状，从它们的形状特点上，有时可以估计出它们属于那类夹杂物，这有利于考虑下一步应采取的鉴定方法。

如：玻璃质SiO2呈球形；TiN一般呈淡黄色的四方形。

在铸态时呈球形的夹杂物很多，但这些夹杂物有的具有一定的塑性，当钢在锻轧后，它们被压延拉长，如FeO 和2FeOSiO2共晶夹杂物，铸态时为球状，锻轧后被拉成长条状。

2．夹杂物分布：夹杂物的分布情况也有一定的特点，有的夹杂物成群，有的分散。

成群的夹杂物经锻轧后，即沿锻轧方向连续成串，Al2O3夹杂就属此类。

有的夹杂物，如FeS 及FeS-FeO共晶夹杂物等。

因其熔点低，所以钢凝固时，这类夹杂物多沿晶界分布。

3．夹杂物的色彩和透明度：观察夹杂物的色彩及透明度一般应在暗场或偏振光下进行。

可分为透明和不透明两大类。

透明的还可分为透明和半透明两种。

透明的夹杂物在暗场下显得十分明亮。

如果夹杂物是透明的并有色彩，则在暗场下将呈现它们的固有色彩。

各种夹杂物都有其固有的色彩和透明度，再结合其它特征来进行判断。

如某种夹杂物，它们的分布及外形呈有棱的细小颗粒并沿轧制方向连续成群，在明场下这些夹杂物多呈深灰略带紫色，而在暗场下则为透明发亮的黄色。

钢中的非金属夹杂1. 试验目的非金属夹杂物破坏金属基体的连续性，其形态、数量、尺寸和分布影响钢的塑性、韧性、焊接性能、疲劳性能和耐蚀性等，因此，夹杂物的数量和分布被认为是评定钢材质量的一个重要指标。

2. 相关标准标准GBT 10516 2005，该标准代替GBT 10516 1989，于2005年5月13日发布，2005年10月1日实施。

夹杂物试样不经腐蚀，在明场下放大100倍，80mm 直径的视场下进行观察，选取夹杂物污染最严重的视场，与其钢种的相应标准评级图对比评定。

夹杂物分类：硫化物类，标准图谱命名为A 类。

属于塑性夹杂，较宽范围形态比（长度/宽度）的单个灰色夹杂物，一般端部呈圆角，经锻、轧后沿加工方向变形，呈纺锤形或线段形，例如FeS 、MnS 。

氧化铝类：标准图谱命名为B 类。

属于脆性夹杂，形态比（一般＜3），为黑色或带蓝色的颗粒，沿轧制方向排成一行（至少有3个颗粒）。

硅酸盐类：标准图谱命名为C 类。

是具有高延展性，较宽范围形态比（一般≥3）的单个呈黑色或深灰色的夹杂物，一般端部呈锐角。

例如2MnO ·SiO 2球状氧化物类：标准图谱命名为D 类。

不变形，带角或圆形的，形态比较小（一般＜3），黑色或带蓝色，表现为无规则分布的颗粒。

例如SiO 2单颗粒球状类：标准图谱命名为DS 类。

为圆形或近似圆形，直径≥13μm 的单颗粒夹杂物。

非传统类型夹杂物的评定也可以通过其形状与上述五类夹杂物进行比较，并注明其化学特征。

沉淀相类如碳化物、氮化物、硼化物的评定，也可以根据它们的形态与上述五类夹杂物进行比较，并按上述方法表示其化学特征。

钢中的非金属夹杂物测定夹杂物类别A B C D DS 总长度 总长度 总长度 数量 直径 评级图级别iμmμm μm 个 μｍ 0.5 37 17 18 1 13 1 127 77 76 4 19 1.5 261 184 176 9 27 2 436 343 320 16 38 2.5 649 555 510 25 53 898 822 746 36 76 3（＜1181）（＜1147）（＜1029）（＜49）（＜107）注：D 类夹杂物的最大尺寸定义为直径类别细系粗系最小宽度最大宽度最小宽度最大宽度μm μm μm μmA 2 4＞4 12B 2 9 ＞9 15C 2 5 ＞5 12D 3 8 ＞8 13注：D类夹杂物的最大尺寸定义为直径3. 试样制备3.1 试样尺寸夹杂物形态很大程度上取决于钢材压缩变形程度，只有在变形度相似的试样坯制备的截面上才能进行结果的比较。

103冶金冶炼M etallurgical smelting谈针对钢中非金属夹杂物的有效检验亓成双1，都鲁平2（1.山东钢铁股份有限公司莱芜分公司，山东 济南 271104；2.山东钢铁集团烟台钢管有限公司，山东 烟台 265304）摘 要：钢中非金属夹杂物包括了外来夹杂物和内生夹杂物两大类。

其中，外来夹杂物指的是钢液凝固过程中没有及时浮出而残留夹杂在钢中的耐火材料和炉渣等。

而内生夹杂物指的是钢在冶炼过程中，因为脱氧剂的加入以及氮、硫等元素溶解度下降，会形成非金属性质的氧化物、硅酸盐以及硫化物和氮化物等。

钢材料的韧性、塑性以及疲劳性能会因非金属夹杂物的存在而降低，并且，其危害会随着钢的强度增高而增多。

因此，对钢中非金属夹杂物的检验非常有必要。

关键词：钢；非金属夹杂物；有效检验中图分类号：TG142.15 文献标识码：A 文章编号：11-5004（2020）02-0103-2 收稿日期：2020-01作者简介：亓成双，男，生于1985年，汉族，山东莱芜人，本科，中级工程师，研究方向：钢铁冶金原辅材料的试验分析。

钢中非金属夹杂物的来源无法控制、分布不规律、数量少以及光学显微镜下特征复杂等特点决定了其检验工作难度之大。

因此，本人围绕钢中非金属夹杂物的来源、特点、分类、影响等方面展开研讨，为相关工作人员提供或加深对其的了解与认识。

1 钢中非金属夹杂物的来源钢的冶炼、浇注、凝固和结晶是一个极其复杂的过程，因此，在这一过程中极容易有非金属夹杂物的产生。

钢中的非金属夹杂物是钢材料脱氧、钢液凝固的过程中产生的非金属化合物，分为了外来夹杂物和内生夹杂物两大类。

其中，外来夹杂物是指在金属熔炼过程中和外界物质发生接触进而作用产生的夹杂物。

而内生夹杂物又可以分为两种情况，一种是在钢材熔炼过程中，钢液凝固前未及时浮出而留在钢中的脱氧反应产生的氧化物等产物；另一种则是由于在凝固和降温时溶解度的降低，钢液中溶解的杂质元素和其他元素结合并以化合物的形式从固液体、液相中析出最终留于钢锭之中[1]。
