第二讲 Flash绘图工具与图形处理

第二讲 Flash绘图工具与图形处理

图1 贝赛尔绘图方式之二
图2绘图步骤二
图3 绘制完的曲线
20
例：绘制波浪线


显示网格 绘制波浪线
21
用钢笔工具画直线
a． 选取钢笔工具 b． 在钢笔工具的属性面板里设定其参数，见图
c.在工作舞台上你选取画线的位置点击一下，确定了线段的 第一个点。 d．点击线段的另一个节点，如果按住Shift键，可以强制画 45度或90度的线。 e．结束画线：双击最后一个节点或者是画的封闭的图形也 可以自行结束。
55
单击【填充样式】右侧的下拉按钮，将弹出如图所示 的下拉列表框，其中列出了5种填充样式，可以根据需 要选择合适的填充样式。
56
颜色选择按钮
取消填充色
使填充色和线条色互换
57
颜色选择
（1）颜色样本按钮 弹出颜色样本下拉面板 （2）窗口 颜色样本 或Ctrl+F9 打开颜色样本窗口
（3）线性，放射状填充选择：
16
可以选择以何种方式为图形着色：
标准绘画：刷子所过之处将会覆盖同一图层 中所有的线条和填充色。 颜料填充：在空白区域和图形内部着色，而 保留轮廓线及其他线条不被覆盖。 后面绘画：只能为空白区域着色，线条、轮 廓线及封闭的图形内部将保留原 状态不变。 颜料选择：只能喷涂所选定的填色区域。 可以用选择工具选定一块区域填充。 内部绘画：在笔刷起始点所处区域内部填充 且不会影响到线条，也永远不会影响 到线条以外的部分。如果笔刷起始位 置位于空白区域，则现有的线条和图 形区域将不会受到影响。
33
4．编辑修改图形: 这也是箭头工具常用的操作. 例如一条直线,想使其弯曲,将箭头放到直线的下面,可 以看到在箭头旁边多出一个小弧形的标记,这意味着 你可以改变这条直线.如图所示

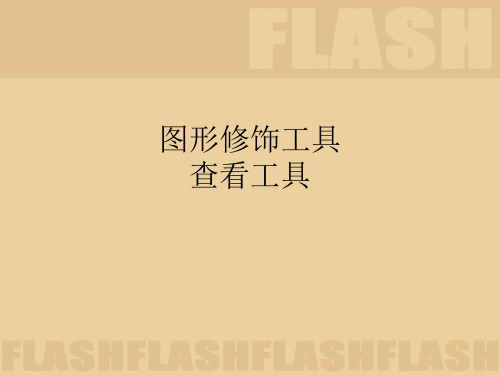

FLASH图形修饰工具&查看工具

FLASH图形修饰工具&查看工具

颜料桶工具
• 颜料桶工具的功能是更改填充区域的颜色。 他可以天策封闭区域或不完全封闭区域， 填充时可以使用纯色、渐变色以及位图图 像。 • 1.填充颜色。选择颜料桶工具后，在颜色栏、 属性面板或调色板中选择填充用的颜色， 然后在由线条组成的封闭区域里单击鼠标 左键，即将封闭区域填充为指定的颜色。
颜料桶工具
图形修饰工具 查看工具
墨水瓶工具
• 墨水瓶工具用语更改线条的颜色、线宽和 样式等属性。
• ①在绘图工具栏中选择墨水瓶工具，然后在“属 性”面板上设置线条的样式、颜色和线宽。 • ②用墨水瓶工具直接单击要修改的线条，线条的 样式、颜色和线宽即按照设置进行改变。 • 如果在一个封闭的区域内单击鼠标左键，则区域 的线条就会按照新的设置被修改。
任意变形工具
可以对图形进行各种各样的变形，制作 FLASH特效。 任意变形工具一共可以做出5种变形处理：旋 转与倾斜、缩放、扭曲和封套。
查看工具
• 查看工具栏有两个按钮，即“手形工具” 和“缩放工具” • 手形工具：当窗口无法同时显示所有元素 时，可用手，使用户 以一个合适的比例编辑动画。
作业与练习
• 打开下发的实例文件，并对其进行以下操 作： • 1.用墨水瓶工具改变线条的颜色； • 2.用颜料桶工具改变填充区域的颜色； • 3.使用任意变形工具对实例进行变形，变形 不得少于三种； • 4.利用手形和缩放工具调整、查看实例图形。
• 2.选项栏。颜料桶工具的选项栏有“空隙大 小”和“锁定填充”两个按钮。单击“空 隙大小”按钮，弹出四种填充方式。 • 不封闭空隙：只填充封闭的区域。 • 封闭小空隙：可填充有较小缺口的区域。 • 封闭中等空隙：可填充中等缺口的区域。 • 封闭大空隙：可填充较大缺口的区域。

第2章 FLASH8绘图工具的使用

第2章 FLASH8绘图工具的使用

钢笔工具
使用钢笔工具可以绘制精确的路径，如直线或者平滑流畅的曲线。 操作方法： 1．在工具栏中单击选取钢笔工具 2．打开属性面板,选择线条颜色、宽度、线条类型、填充色 3. 在绘图区域单击鼠标绘制出开始点 4. 移动鼠标到下一个目标点的位置，单击鼠标就可绘制出从开始点到目标点的一条直线； 按下鼠标拖动，将在起始点和目标点之间线条变成曲线， 5. 结束开放路径：双击最后一个定位点、单击工具箱中的钢笔工具或按住Ctrl键在工作 区中任意位置单击 关闭路径：可以将钢笔工具放置在第一个定位点上面，此时在钢笔图标旁边出现一
2.4 钢笔工具
2.5 笔刷工具 2.6 颜料桶工具 2.7 墨水瓶工具 2.8 吸管工具 2.9 文字工具 2.10 橡皮工具
铅笔工具
使用铅笔工具可以像使用真实铅笔大致相同的方式性面板 设置笔触颜色、线条粗细和 样式
3．在工具箱选项下面选择一种绘画的方式:
键
，输入一个角半径值指定圆角。
4. 在舞台上拖动鼠标，在拖动时按住上下箭头键可以调整圆角 半径；按住Shift键可画出正方形
多边形和星形
多角星形工具用于绘制多边形和星形。使用者可以选择多边形与星形的边数以及星形的角度 绘制多边形与星形方法：
1. 在矩形工具上单击并按住鼠标按钮，然后拖动以从弹出菜单中选择多边星形工具
第2章 绘图工具的使用
本章教学目标
绘图是制作动画的基础,熟练掌握Flash的绘图方法与技 巧才能制作出精彩的Flash动画,本章主要学习Flash 中
绘图工具的功能、使用方法以及如何利用这些工具进
行基本图形的绘制。
本章主要内容
2.1.铅笔与直线工具 2.2 椭圆与矩形工具 2.3 多边形与星形工具
· 内部绘画： 如果起始点在图形内部，只在其内部涂改；若起始点在空白区域，则只能在空白区涂改

第2讲 Flash中绘图工具的应用

第2讲 Flash中绘图工具的应用

2. 查看组 .
手形工具:移动工作区，调整可视区域 。 缩放工具:调整视图比例 。
3. .
颜色组
笔触颜色:移动工作区，调整可视区域 。 缩放工具:调整视图比例 。 黑白：设置笔触颜色为黑色，填充色为白色。 没有颜色：设置笔触颜色或填充色为无。 交换颜色：笔触颜色与填充色进行交换。
4. .
选项组
选择不同的工具就会在选项组中显示相应工具的附加选项
星形顶点大小:由于设置星形图形的顶点大小，只针对星形样式有 作用。
2.2.5 铅笔工具 . .5
铅笔工具可以绘制出任意曲线,绘制曲线的同时按住Shift键，可 以绘制出水平或垂直的直线。 选取铅笔工具后，选项组中提供了3种铅笔模式，分别为伸直、平 滑和墨水。 选择模式的不同，绘制出的线条也大不相同，下图所示的线条从 左到右依次为伸直、平滑和墨水模式的铅笔绘制矩形得到的效果。
2.1 初识 初识Flash工具箱 工具箱
Flash工具箱由四大部分组成，分别为工具组、查看 组、颜色组与选项组，在概述中已经做了初步的介绍， 本章将针对各部分的各种工具进行更为细致的介绍，下 面将简单介绍工具箱中各工具的名称及功能 。
1. 工具组 .
选择工具 选取场景中的对象，并且可以对绘制的图形进行形状的修改。 部分选取工具 选取锚点与贝赛尔曲线，改变图形形状。 直线工具 绘制直线，斜线。 索套工具 可以通过绘制任意曲线所形成的选区来选取对象中的图形，还 有一种多边形模式可供选择，这种模式以直线绘制选区。 钢笔工具 利用锚点绘制图形，也可以对绘制好的图形进行修改。
椭圆工具可以绘制出椭圆或圆形，绘制圆形时需要同时按住Shift 键。 在属性面板中对绘制的图形进行笔触颜色、笔触高度、填充颜色 与笔触样式的设置，得到各种圆形，如下图所示。

flash的使用技巧

flash的使用技巧

flash的使用技巧使用技巧：Flash 是一种强大的多媒体软件，用于创建动画、交互式网站和应用程序等。

对于想要学习和使用 Flash 的人来说，以下是一些使用技巧，可以帮助您更好地使用 Flash：1. 掌握基本概念：在开始使用 Flash 之前，最好先了解一些基本概念，如时间轴、图层和关键帧等。

这些概念是 Flash 的核心，掌握了这些概念，就能更好地理解和运用 Flash。

2. 学习基本工具：Flash 提供了许多工具，如选择工具、画笔工具和转换工具等。

学习和了解这些基本工具的功能和用法，可以帮助您更好地操作和编辑图形。

3. 控制时间轴：时间轴是 Flash 中非常重要的一个概念，可以控制动画的播放速度和时长。

了解如何使用时间轴，可以帮助您控制动画的节奏和流畅度。

4. 使用图层：图层是 Flash 中用来组织和管理动画元素的重要工具。

创建多个图层可以方便地控制和编辑不同的元素。

为了更好地组织和管理图层，建议为每个元素创建一个单独的图层。

5. 使用关键帧：关键帧是时间轴中的重要标记点，用于控制动画中的特定帧。

通过添加关键帧，可以改变和编辑动画元素的属性，如位置、大小和颜色等。

6. 优化文件大小：Flash 文件通常会占用较大的空间，因此在创建 Flash 动画时，注意优化文件大小很重要。

可以尝试使用压缩技术、减少图像质量和删除不必要的元素等方法来减小文件大小。

7. 添加交互性：Flash 是一个交互式媒体工具，可以用于创建交互式网站和应用程序。

可以通过使用按钮、链接和动作脚本等功能，为动画添加交互性，从而增强用户体验。

8. 利用图形效果：Flash 提供了许多图形效果，如过渡效果、滤镜和动画效果等。

可以尝试使用这些效果来增强动画的视觉效果和吸引力。

9. 学习动画原理：动画是 Flash 的核心功能之一，了解一些基本的动画原理，如运动路径、渐变和缩放等，可以帮助您更好地创建和编辑动画。

10. 不断实践和尝试：最重要的技巧是不断地实践和尝试。

flash基本工具介绍

flash基本工具介绍

1、选项栏设置－选择“封闭”区域间隔尺寸
不封闭空隙－只能在封闭区域填充。
封闭小空隙－区域边界有小空隙，仍可填充。
封闭中等空隙－区域边界有中等空隙，仍可填充。
封闭大空隙－区域边界有大空隙，仍可填充。
按下“锁定填充”按钮，则填充渐变色或位图时，填充“映射（作用范围）”为整个场景。例如，渐变色是色谱，若锁定，整个场景才能显示色谱所有颜色；若不锁定，则填充范围内，就可显示色谱的所有颜色。
修改填充，也不一定用颜料桶。例如，
可以用箭头工具，选中一个对象后，在工具面板“颜色”区中，或“混色器”面板上，更改填充色即可
3、编辑填充用渐变色与位图
编辑渐变色和位图填充效果，须在“混色器”面板上进行（单色填充，无编辑问题）。
填充用的位图，是导入的。如果本文档的库中没有位图，则在填充类型框中选中“位图”后，需立即导入一幅位图。凡是在库中有的位图，在混色器面板均能自动显示。）
多个文字组成的对象，可以使用“修改”·“分离”命令（或Ctrl＋K）分离，分离后，成为独立文字（但不是独立对象）。
独立文字再次分离后，成为普通图形。可以使用颜料桶填充各种类型的颜色。
3、改变文本排列方向
文本对象，用箭头工具或文本工具选定后，单击属性面板上“改变文本方向”按钮后，选定文本排列方向。
（注：边界线只能定义单色，而在填充区域则可定义多种色彩的渐变色，在颜色面板中设置。）
㈡矩形工具： 它是从圆扩展出来的一种绘图工具，用法与圆形工具基本相同，利用它也可以绘制出带有一定圆角的矩形。长按它出现多边形工具，可在属性面板中设置边数，边粗等一系列效果。
㈢笔刷工具： 主要用来更改工作区中任意区域的颜色，以及制作特殊效果。利用笔刷工具可以制作书法效果，并且可以把导入的位图作为笔刷来绘画，以及通过调整刷子的压力来达到控制图线的粗细效果等。

第2章 flash 绘图工具的使用


颜料桶工具
滴管工具 橡皮擦工具 手形工具 缩放工具
K
I E H M，Z
用于填充图形的内部
对场景中对象的填充进行采样 用来擦除线条、图形、填充 用于场景的移动 用于放大或缩小场景
2.2 Flash 绘图基础
1.矢量图和位图
1）位图：又称点阵图像。是由许多的点（像素） 组成的。位图的显示质量与分辨率有关。 2）矢量图：又称向量图像。是以数学的向量方式 来记录图像的，包括线条的起止位置、线形等。矢 量图与分辨率无关。
融合在一 起，做加 法运算 不同色彩 的形体做 减法运算
2.2 Flash 绘图基础
3.形状对象的特性
线体间的布尔运算

同色线体间的布尔运算
同色线体交叉时在交点产生节点，单击可以移动，可以分 割。由于是同色，双击时两条同色的线体作为一个整体对 象被选中，移动时一起移动。

不同色线体间的布尔运算
P
T O R
绘制对象路径
编辑文本对象 绘制椭圆形和圆形对象 绘制矩形和正方形对象 绘制多角星对象
Y
绘制线条和图形对象
刷子工具
任意变形工具 填充变形工具 墨水瓶工具
B
Q F S
绘制矢量色块或创建一些特殊效果
任意变形对象、组、实体或文本块 对形状内部的渐变或位图进行填充编辑 编辑形状周围的线条的颜色、宽度和样式
辅助选项：无 属性面板：






宽、高：显示该直线在水平或垂直方向上的映射长度，通过修改这两个 文本框中的值，可改变直线在水平或垂直方向上的映射长度。 X、Y：显示直线在场景中的横纵坐标值，通过修改这两个文本框中的 值，可改变直线的位置。 笔触颜色按钮：设置直线的颜色。 填充颜色按钮：设置填充的颜色，选取线条时，填充颜色为无且此 时无法进行设置。 笔触高度按钮：设置直线的粗细，数值越大，绘制的直线越粗，反 之直线越细。 笔触样式下拉列表：可以设置绘制直线的样式。 笔触提示复选框：在全像素下调整直线锚记点和曲线锚记点， 防止出现模糊的垂直或水平线。 下拉列表：限制在播放和发布动画时笔触的缩放，包括一般、 水平、垂直和无4个选项。

Flash CS3 绘图工具箱

Flash CS3 绘图工具箱
默认情况下，绘图工具箱位于Flash CS3主界面的左侧。

通过工具箱中的这些工具，可以轻松地在Flash场景中绘制出各种动画对象，并且还可以对它们进行编辑和修改。

工具箱共分为四个区域：选择工具区、绘图工具区、颜色填充工具区、查看工具及选项区，如图2-1所示。

图2-1 工具箱
在每个工具区中，包含多个操作工具，它们的具体功能如表2-1所示。

工具名称快捷键
选择工具
部分选择工具
自由变形工具
【填充变形工具】
填充变形工具对形状内部的填充渐变或位图进套索工具
钢笔工具
钢笔工具
增加锚点工具删除锚点工具转换锚点工具
直线工具
铅笔工具
文字工具
形状工具
矩形工具
基本矩形工
具
椭圆工具
基本椭圆工具多角星形工具
刷子工具
墨水瓶工具
滴管工具
油漆桶工具
橡皮擦工具
手形工具
缩放工具
在Flash CS3中，几乎所用的绘图操作工具，都包含在工具箱中。

同时，新版本软件对工具箱中的工具进行了细化和增强，使用户操作起来更方便、更快捷。

其中，变化比较大的两种类型的工具是钢笔工具和绘制形状工具。

如图2-2所示，是使用增强后的钢笔工具和绘制
形状工具，创建出的效果。

图2-2 绘制的形状效果。

第3章 Flash绘图工具的使用


“标准擦除”模式
“擦除填色”模式
三、橡皮擦工具
3．橡皮擦模式
“擦除线条”模式
“擦除所选填充”模式
“内部擦除”模式
转换为两侧曲率分别调节的锚点
七、钢笔工具组的交互用法
1．钢笔工具的交互 在使用钢笔工具进行绘图过程中可以使用其交互用法，
以提高绘图效率。
转换为转换锚点工具
转换为部分选择工具
七、钢笔工具组的交互用法
2．转换锚点工具的交互 3．添加锚点工具/删除锚点工具的交互 4．钢笔工具交互应用
确定第一个锚点
确定第二个锚点
设置多角星形工具
绘制正五边形
五、多角星形工具
2．绘制星形
选择多角星形工具，打开“属性”面板，单击“选项”按钮，弹 出“工具设置”对话框。在“样式”下拉列表框中选择“星形”选项， 如图3-28所示。此时拖动鼠标，即可绘制一个五角星。
多角星形工具设置
绘制星形
六、刷子工具
刷子工具组包含两种工具，分别是刷子工具和喷涂刷 工具。使用刷子工具绘制的图形是被填充的，利用这一特 性可以绘制出具有书法效果的图形。
2．使用水龙头功能
在橡皮擦的功能选项区中单击“水龙头”按钮 ，将鼠标指针移 至舞台上，当其变为 形状时在图形的线条或填充上单击鼠标左键， 即可将整个线条或填充删除。
三、橡皮擦工具
2．使用水龙头功能
在阴影上单击
删除阴影形状
三、橡皮擦工具
3．橡皮擦模式
单击橡皮擦工具选项区中的“橡皮擦模式”按钮 ，在弹出的下 拉列表中包含了5种橡皮擦模式，分别为“标准擦除”、“擦除填 色”、“擦除线条”、“擦除所选填充”和“内部擦除”模式。选 择不同的模式擦除图形，就会得到不同的效果。

Flash工具之详解任意变形工具

Flash⼯具之详解任意变形⼯具Flash⼯具详解之任意变形⼯具吉祥如意988/编辑素材/⽹络本篇主要讲述FLASH软件⼯具箱中的“任意变形⼯具”的基础使⽤⽅法。

软件版本：FLASH 8主要操作：任意变形⼯具、椭圆⼯具“任意变形⼯具”，在FLASH动画制作中的使⽤频率也是⾮常⾼的，通过使⽤“任意变形⼯具”可以改变图形的基本形状。

在⼯具箱的下端选项区中，当选择了“任意变形⼯具”时，会有四个功能提供选择，分别是：“旋转与倾斜”、“缩放”、“扭曲”和“封套”功能。

图1，在舞台中已经绘制了⼀个“椭圆”图形，我们要改变“椭圆”的形状，可以直接选择“任意变形⼯具”对其进⾏改变，当选择了“椭圆”图形时，在他的周围会出现8个控制柄，使⽤⿏标拖动这些控制柄，可以对“椭圆”进⾏“缩放”，“挤压和拉伸”的操作。

图2，选择“椭圆”图形，在选项区中选择“旋转与倾斜”功能，当⿏标移动到8个控制柄的四个⾓时，可以对图形进⾏“旋转”操作。

当⿏标移动到四条边线的中央控制柄时，可以对图形进⾏“倾斜”操作。

图3，选择“椭圆”图形，在选项区中选择“缩放”功能，当⿏标移动到8个控制柄的四个⾓时，可以对图形进⾏“等⽐例缩放”操作，如果没有选这个“缩放”功能，要进⾏“等⽐例缩放”可以按住键盘“SHIFT”键进⾏“缩放”操作。

当⿏标移动到四条边线的中央控制柄时，可以对图形进⾏“挤压和拉伸”的“缩放”操作。

图4，选择“椭圆”图形，在选项区中选择“扭曲”功能，当⿏标移动到8个控制柄时，⿏标会变为“⽩⾊箭头”，这个时候可以对图形进⾏“扭曲”操作。

如果没有选择“扭曲”功能，可以在“任意变形⼯具”选择图形后，按住键盘“CTRL”键进⾏“扭曲”操作。

拖动控制柄，对图形进⾏“任意改变形状”的操作。
