2020年初中物理电学中考综合测试题含答案一、电磁学综合题1．由P＝Wt=Fst＝Fv，可得，机器人运动的速度：v＝20.4Pf=0.43020WN＝0.6m/s.（2019·陕西中考模拟）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。
图乙是某品牌养生壶简化电路图。
（ρ水＝1×103kg/m3，c水＝4.2×103J/（kg•℃），g ＝10N/kg）（1）开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；（2）求R1的阻值；（3）养生壶处于低温档工作时，求电路中的电流大小；（4）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
【答案】（1）当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大；（2）88Ω；（3）1.25A；（4）420s【解析】【详解】（1）由图知，当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由P＝2UR可知，总功率最大，所以此状态为高温档；答：当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大。
（2）由图知，当开关S 1断开，S 2接A 时，电阻R 1、R 2串联，电路中的总电阻最大，由P＝2U R可知，总功率最小，此时为低温档；当S 2接A ，S 1闭合时，R 2被短路，只有电阻R 1接入电路，养生壶处于中温档。
由P ＝UI 得，正常工作时通过R 1的电流为：I 1＝P U中＝550220W V ＝2.5A ，由I ＝U R 得，R 1的阻值：R 1＝1U I ＝2202.5VA＝88Ω；答：电阻R 1的阻值是88Ω（3）由P ＝UI 得，养生壶在低温档工作时电路中的电流为：I 低＝P U低＝275220WV ＝1.25A ； 答：养生壶处于低温档工作时电流为1.25A （4）由ρ＝m V可得，水的质量：m ＝ρV ＝1×103kg/m 3×1×10﹣3m 3＝1kg ，水吸收的热量：Q 吸＝cm （t ﹣t 0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣12℃）=3.696×105J ，由η＝Q w吸和W ＝Pt 得，烧开一壶水需要的时间为：t ＝W P 高＝Q P η吸高＝53.69610110080%JW ⨯⨯＝420s 。

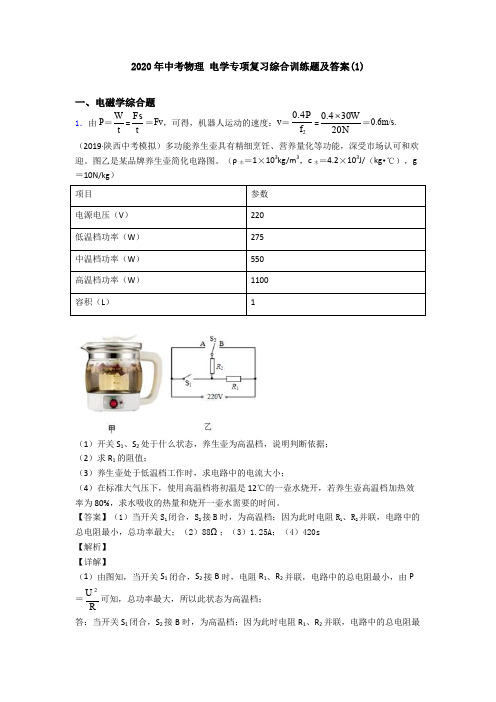

2020年中考物理电学专项复习综合训练题及答案(1) 一、电磁学综合题1．由P＝Wt=Fst＝Fv，可得，机器人运动的速度：v＝20.4Pf=0.43020WN＝0.6m/s.（2019·陕西中考模拟）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。
图乙是某品牌养生壶简化电路图。
（ρ水＝1×103kg/m3，c水＝4.2×103J/（kg•℃），g ＝10N/kg）（1）开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；（2）求R1的阻值；（3）养生壶处于低温档工作时，求电路中的电流大小；（4）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。
【答案】（1）当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大；（2）88Ω；（3）1.25A；（4）420s【解析】【详解】（1）由图知，当开关S1闭合，S2接B时，电阻R1、R2并联，电路中的总电阻最小，由P＝2UR可知，总功率最大，所以此状态为高温档；答：当开关S1闭合，S2接B时，为高温档；因为此时电阻R1、R2并联，电路中的总电阻最小，总功率最大。
（2）由图知，当开关S 1断开，S 2接A 时，电阻R 1、R 2串联，电路中的总电阻最大，由P ＝2U R可知，总功率最小，此时为低温档；当S 2接A ，S 1闭合时，R 2被短路，只有电阻R 1接入电路，养生壶处于中温档。
由P ＝UI 得，正常工作时通过R 1的电流为：I 1＝P U中＝550220W V ＝2.5A ，由I ＝U R 得，R 1的阻值：R 1＝1U I ＝2202.5V A＝88Ω； 答：电阻R 1的阻值是88Ω（3）由P ＝UI 得，养生壶在低温档工作时电路中的电流为：I 低＝P U 低＝275220W V ＝1.25A ； 答：养生壶处于低温档工作时电流为1.25A（4）由ρ＝m V可得，水的质量：m ＝ρV ＝1×103kg/m 3×1×10﹣3m 3＝1kg ，水吸收的热量：Q 吸＝cm （t ﹣t 0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣12℃）=3.696×105J ，由η＝Q w吸和W ＝Pt 得，烧开一壶水需要的时间为：t ＝W P 高＝Q P η吸高＝53.69610110080%J W ⨯⨯＝420s 。
2020年中考物理 精选真题试卷 电学综合 专题练习含答案解析一、电磁学综合题1．（3）不锈钢餐具吸收的热量：Q 吸=cm （t ′-t 0）=0.46×103J/（kg•℃）×100kg×（70℃-26℃）=2.024×106J ，不计热量损失，则加热管消耗的电能：W =Q 吸=2.024×106J ，则正常工作需要的加热时间：t =62.024101840s 1100WJR R W Q P P ⨯===。
（2019·河南师大附中实验学校中考模拟）为了改善能源结构，减少污染物排放，大力发展清洁能源，我省西部山区大力发展风电产业，如图所示在闲置的山地、丘陵地带，耸立起高约90m 、风叶半径60m 、单机容量3000kW ，总装机容量6210⨯kW 的风电场。
（1）风力发电是将_______________能转化为电能。
（2）总装机容量6210⨯kW 的风力发电机组同时工作，若每天平均发电10h ，6天向电网输送的能量是多少kW h ⋅？这些电能可供功率为6000kW 的动车组运行多长时间？ （3）火电站燃煤发电的效率是30%，6天内风力发电机产生的电量相当于燃烧多少吨煤？（煤的热值7310q =⨯J/kg ）【答案】（1）风；（2）1.2×108； 4210h ⨯；（3）44.810⨯ 【解析】 【详解】（1）风力发电是将风能转化为电能；（2）总装机容量6210⨯kW 的风力发电机组同时工作，若每天平均发电10h ，6天向电网输送的能量是：W =Pt =6210⨯kW ×10h ×6=1.2×108kW ∙h ，这些电能可供功率为6000kW 的动车组运行：'4'81.210kW 210h 6000kWhW t P =⨯⨯⋅==；（3）由Q =mq 可得：83747 4.810kg=4.810t30%310J/1.21010W 3600k s gWQ W m q q q ηη⨯=====⨯⨯⨯⨯⨯⨯。
2020年初中物理电学中考综合测试题含答案解析一、电磁学综合题1．（4）风能属于可再生能源，风力发电其主要特点是取之不尽用之不竭，并且环保无污染；（2019·江门市第二中学中考模拟）阅读短文微波炉微波炉是厨房电器之一，微波有三个主要特性：一是反射性，微波碰到金属会被反射回来。
二是穿透性，微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，故用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热。
三是吸收性，微波容易被含有水份的食品吸收而转变成热。
微波穿透食物的深度一般为2～4cm，且随着深度的增加而减弱，直径大于5cm的食物，可采取刺洞的方法增加微波的触及表面或切成小于4cm厚度的薄片，微波炉独特快速的加热方式是直接在食物内部加热，几乎没有热散失，具有很高的热效率，因此它具有加热快、高效节能等优点。
（1）用微波炉加热饭菜时，应选用________（选填“不锈钢”或“陶瓷”）容器来加热。
为防止微波泄漏对人体造成危害，微波炉的外壳内壁应选用________（选填“不锈钢”或“玻璃”）。
（2）为了用电安全，微波炉应该使用___________（两脚/三脚）插头。
（3）小明想知道微波炉的实际功率，他用电能表（表面如图所示）、钟表等工具进行了实验：他将家中其它用电器关闭，只让微波炉工作，测得该电能表的脉冲灯在1min内闪了64次，则微波炉在1min内消耗了___________J的电能，微波炉的功率为_________W。
【答案】陶瓷不锈钢三脚 72000 1200【解析】【详解】（1）根据短文知道，微波炉内不能使用金属容器，因为微波遇到金属物体，会像光遇到镜子一样地发生反射，使微波能在金属中产生强大的电流，损坏微波炉；又因为微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，使用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热，所以，加热饭菜时，应选用陶瓷容器；微波炉的电磁波，过量的照射对人体有害，金属物质对电磁波有屏蔽作用，能阻挡电磁波的传播，微波炉的外壳内壁应选用不锈钢；（2）由于微波炉有金属外壳，且是大功率用电器，所以，为了用电安全，微波炉应该使用三脚插头；2．（2）如图乙所示，通电长方体金属导体在磁场中发生霍尔效应时，由于C、D表面带有不同种电荷，因此在C、D的表面之间就形成一定电压，导体C、D两表面间的电压一定不为零；通过实验可知，电流越大、磁场越强，C 、D 两表面间的电压就越大，霍尔效应越显著，保持通过导体的电流大小与方向及磁场的方向均不变，C 、D 两表面间的电压越大，说明此时磁场越强。
2020年初中物理电学中考综合测试题 及详细答案解析一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。
（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。
电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。
(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．（2019·福建中考模拟）医生对病人进行脑部手术时，需要将体温降至合适的温度。
2020年中考物理 精选真题试卷 电学综合 专题练习及详细答案解析一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。
（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。
电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V 1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。
(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W (4) 若该电加热器的保温时功率是加热时功率的10%,则电加热器的保温时功率为：P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为： R 总=2U P 保温=()2220100WV =484Ω, 则R 2的阻值为：2．再如：无线电遥控设备是通过什么来传递信息的？答：无线电遥控设备是通过电磁波来传递信息的。
2020年中考物理精选真题试卷电学综合专题练习及答案解析一、电磁学综合题1．储油过少，滑片向上移动，接入电阻变大，电流变小，电磁铁磁性减弱，衔铁向上，接A触点，红灯亮。
储油过多，滑片向下移动，接入电阻变小，电流变大，电磁铁磁性增强，衔铁被吸下，接B触点，绿灯亮。
（2019·山东中考模拟）物理学中，磁场的强弱用磁感应强度表示，符号是B，单位是T。
磁感应强度的大小和方向都相同的磁场叫做匀强磁场。
（1）如图甲，相距为L的两光滑水平放置的平行导轨，整个装置处在方向竖直向上的匀强磁场中，磁感应强度为B。
当通过金属棒ab的电流为I时，金属棒受到水平向右的磁场力F磁，F磁的大小与磁感应强度B、导轨间距L、电流I的乘积成正比，且比例系数为1。
则F 磁=_____。
（2）根据磁场对电流产生力的作用人们研制出一种武器——电磁炮，它的基本原理是：把待发射的炮弹放置在图乙中的金属棒ab上，如图乙所示。
若炮弹的质量为M（金属棒的质量忽略不计），在磁场力的作用下炮弹沿轨道向前运动。
试证明当炮弹在磁场中滑行的距离为s时炮弹的速度v _____。
（物体运动的距离与物体质量、水平拉力和速度的关系为：s=22mvF）【答案】BIL详见解析【解析】【详解】（1）由F磁的大小与磁感应强度B、导轨间距L、电流I的乘积成正比，且比例系数为1得到，F磁= BIL；2．（4）使用时把悬挂在绳子末端的重物提至灯的顶端，因此悬挂的高度有一定的局限性。
同时，功率小；供电时间短；不能持续供电。
（2019·广东中考模拟）阅读材料，回答问题“翼龙”无人机“翼龙”无人机是由中航工业成都飞机设计研究所研制的多用途无人机，是中国无人机制造领域“当家明星”。
上表为其部分技术参数。
该无人机具备全自主平台，可广泛应用于如灾情监视、军事活动等科学研究领域。
（1）无人机机身表面采用的复合材料受力不易形变，说明该材料的_____较大；无人机将灾情监视、军事活动等信息通过_____（选填“超声波”或“电磁波”）及时传达到指挥中心。
2020年中考物理电学专项复习综合训练题含答案解析一、电磁学综合题1．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。
现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。
(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。
(2) 请你计算出变阻器的总电阻R 1的大小。
小贴士电源两极间存在电压。
实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。
【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】 【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。
当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值； 【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。
（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。
当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。
2020年中考物理电学综合习题含答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。
器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。
（1）请在图甲中以笔画线代替导线完成电路连接。
要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。
（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。
（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。
闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。
小泽猜想2：可能是长期使用，灯泡自身发生了变化。
因为他发现灯泡玻璃壳内壁发黑。
灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。
A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。
（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。
（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。
（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。
根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。
完成解答。
【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。
压轴培优专题年中考物理【高分·突破】压轴题培优专题精练A．电路总电流关系为：I甲∶I乙=5∶8B．电灯正常发光时电阻：R A∶R B=5∶3C．电阻消耗功率关系为：P1∶P2=1∶4D．电阻阻值大小关系为：R1∶R2=8∶32．如图所示，电源电压恒定，S断开后，L1变化的电功率为的是（）A．∆P1大于∆P2B．∆P1小于∆C．∆P1等于∆P2D．以上三种情况都有可能3．便携式酒精测试仪是交警查酒（醉）驾的利器。
如图甲是其原理图，电源电压恒为传感器，其阻值随酒精气体浓度变化的规律如图乙所示。
1.5V时，以下分析正确的是（规定：每100mL气体中酒精量非酒驾M<20mg酒驾20mg<M<80mg醉驾M≥80mgA．当酒精浓度为0时，电压表的示数为0.6VB．电压表的示数越大，说明酒精气体浓度越小C．当电压表的示数为1.5V时，可知被查者非酒驾D．酒精气体传感器的阻值随着酒精气体浓度的增大而增大4．某新型防盗玻璃是由中间嵌有极细金属丝的多层玻璃组成。
当玻璃被击碎时，金属丝断裂。
报警器就会报警。
下列电路图，能满足上述要求的是（导线a为金属丝）（）A．B．5．小明利用电压为3V的电源、开关S和阻值均为10Ω的两个定值电阻，设计了一种电路。
电路藏于桌面以下，接线柱a、b位于桌面以上。
若把电压表接在a、b上，闭合开关S后其示数为3V；若把电流表接在a、b上，闭合开关S后其示数为0.3A，下列符合要求的电路图是（）A．B．．．．小华为公园设计了一款智慧路灯。
当夜晚来临时，定时开关S 1闭合，路灯低功率照明；当雷达开关感知游客靠近时自动闭合，路灯的亮度增加，方便游客行走。
图中电路设计符合要求的是（．．．．二、计算题饮水机加满水通电后有加热和保温两种交替工作状态；加热器R 2额定电压为该机简化电路如图所示。
请回答以下问题：）温控开关S 接b 时，饮水机是处于加热状态还是保温状态？）正常加热时，加热器电阻）如果保温功率是44W ，那么电阻的阻值是多少？8．如图所示，这是某电热足浴盆的简易电路图，有加热（发热电阻）和按摩（电动机）两个功能，加热和按摩交替进行，其部分参数如表所示。
压轴专题18 电学大综合一．选择题（共16小题）1．（2019•武汉）如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3＝3：1，U1：U1′＝3：2，P1：P1′＝1：36。
下列结论正确的是（）A．电源电压是12V B．R2的阻值是30ΩC．电流表的最大示数是2.1A D．该电路的最大功率是64W【答案】：C。
【解析】：第一过程：当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，R1和滑动变阻器R0的全部串联在电路中，电压表测量R1的电压，电压表示数是U1，如图甲。
第二过程：当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，R1、R2、R3串联在电路中，电压表测量R1的电压，电压表示数是U1′，如图乙。
已知R2：R3＝3：1，串联电路中功率比等于电阻比，所以P2：P3＝3：1，R2和R3的功率之和是3.2W，P2+P3＝3.2W，所以，P2＝2.4W，P3＝0.8W，第三过程：当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1、R2、R3并联在电路中，电压表测量R1的电压，电压表示数是电源电压U，电流表测量R1、R2的总电流，如图丙。
甲图，电压表示数是U1，R1的电压是U1，R1的功率是P1；丙图中电压表示数是U，R1的电压是U，R1的功率是P1′；P1：P1′＝1：36，对于同一导体，（）2＝（）2，所以，，所以，U1U，因为，R1和滑动变阻器R0的全部串联在电路中，所以U0U，因为，R0＝50Ω，串联电路中电压比等于电阻比，所以 R1＝10Ω。
甲图，电压表示数是U1，R1的电压是U1，乙图，电压表示数是U1′，R1的电压是U1′，U1：U1′＝3：2，又因为U1U，所以，U1′U，所以，乙图中 U1′U，U2′+U3′U，，R1、R2、R3串联在电路中，串联电路中电压比等于电阻比，R1＝10Ω，R2+R3＝80Ω，已知 R2：R3＝3：1，所以，R2＝60Ω，R3＝20Ω，又因为P2＝2.4W，P3＝0.8W，所以，P2，2.4W，解得：U2′＝12V，同理解得 U3′＝4V，所以 U2′+U3′＝12V+4V＝16V，又因为，，所以 U1′＝2V，所以电源电压为：U＝U1′+U2′+U3′＝2V+16V＝18V。
A、电源电压是18V，【答案】项错误。
B、R2＝60Ω，【答案】项错误。
C、甲乙都是串联电路，电阻大，电流小，丙是并联电路，电流大，电流表测量R1、R2的电流，I1 1.8A，I20.3A，I30.9Ω，电流表测量R1、R2的电流，所以，电流表示数最大为：I'＝I1+I2＝1.8A+0.3A＝2.1A，【答案】项正确。
D、电路中并联电路电阻最小，电流最大，最大电流为：I＝I1+I2+I3＝1.8A+0.3A+0.9A＝3A，所以电路最大功率为：P＝UI＝18V×3A＝54W，【答案】项错误。
2．（2018•南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2＝5：6．下列判断正确的是（）A．滑动变阻器的最大阻值为10ΩB．电路允许消耗的最大功率为4.5WC．小灯泡正常发光时，滑片P位于滑动变阻器中点位置D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W【答案】：B。
【解析】：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
（1）设电源电压为U，当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，由P＝UI可得，此时电路中的电流为：I＝I L0.5A，滑动变阻器消耗的功率为：P1＝（U﹣U L）I＝（U﹣6V）×0.5A﹣﹣﹣﹣﹣﹣﹣①当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了3V即增大了3V，此时滑动变阻器两端的电压为：U滑＝U﹣6V+3V＝U﹣3V，此时滑动变阻器消耗的功率为：P2＝U滑I′＝（U﹣3V）×0.3A﹣﹣﹣﹣﹣﹣②已知P1：P2＝5：6﹣﹣﹣﹣③联立①②③解得，电源电压U＝9V；则滑动变阻器的最大阻值为：R滑大20Ω，故A错误；（2）灯泡的额定电流为0.5A，则电路中的最大电流为0.5A，电路允许消耗的最大功率：P大＝UI大＝9V×0.5A＝4.5W，故B正确；（3）小灯泡正常发光时，滑动变阻器的电压为：U滑′＝U﹣6V＝9V﹣6V＝3V，此时滑动变阻器的电阻为：R滑′6Ω，因为滑动变阻器的最大阻值为20Ω，所以此时滑片P不在中点位置，故C错误；（4）由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率P L ＝P额＝3W，滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了3V即增大了3V，由串联电路的电压规律可得，灯泡两端的电压减小了3V，则此时灯泡两端的电压U L′＝6V﹣3V＝3V，此时灯泡消耗的电功率：P L′＝U L′I′＝3V×0.3A＝0.9W，则灯泡消耗的功率变化了：△P＝P L﹣P L′＝3W﹣0.9W＝2.1W，故D错误。
3．（2018•武汉）如图所示，电源电压U保持不变。
当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变为原来的；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.05W，且滑片在中点时，电压表V1的示数为U1；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差0.3A．已知P1：P2＝2：15，下列结论正确的是（）A．P2＝5.4W B．U＝12V C．U1＝6V D．R2＝20Ω【答案】：A。
【解析】：（1）当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，等效电路图如图1所示；再将滑片滑至最左端时，等效电路图如图2所示：由图1和图2可知，示数变化的电表为V2，且R2两端的电压U R2U，因串联电路中总电压等于各分电压之和，所以，R3两端的电压U R3U，则U R2：U R3＝1：4，因串联电路中各处的电流相等，所以，由I可得：，即R3＝4R2﹣﹣﹣﹣﹣﹣﹣﹣①；（2）当开关S1和S3闭合、S2断开，滑动变阻器的滑片位于最右端时，等效电路图如图3所示；滑片位于中点时，等效电路图如图4所示；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的等效电路图如图5所示：因串联电路中总电阻等于各分电阻之和，所以，图1中，电路的总功率：P1，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，所以，图5中，电路的总功率：P2，由P1：P2＝2：15可得：15P1＝2P2，即152×（），解得：R1＝2R2﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②因并联电路中干路电流等于各支路电流之和，且图5中两只电流表示数相差0.3A，所以，图5中，通过R1的电流：I5＝I﹣I4＝0.3A，则0.3A，即0.6A﹣﹣﹣﹣﹣﹣③图3中，电路中的电流：I20.6A＝0.1A，图4中，电路中的电流：I30.6A＝0.15A，因图4和图3相比较R3的功率增大了0.05W，所以，由P＝I2R可得：P3′﹣P3＝I32R3﹣I22R3＝（0.15A）2R3﹣（0.1A）2×R3＝0.05W，解得：R3＝40Ω，代入①②③两式可得：R1＝20Ω，R2＝10Ω，U＝6V，故BD错误；图4中，U1＝I3R1＝0.15A×20Ω＝3V，故C错误；图5中，P2 5.4W，故A正确。
4．（2019•硚口区二模）定值电阻R1、R2和滑动变阻器R3接入如图电路中，电源电压不变。
当开关S1闭合，S2断开，滑片P位于a点时，电压表V1和V2的示数之比U1：U2＝2：1，电流表的示数I1＝1A；滑片P位于最右端时，电压表V1和V2的示数之比U1′：U2′＝2：5．当开关S1断开，S2闭合，两个电压表V1和V2的示数之比U1″：U2″＝3：1．通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为4.5W．下列说法正确的是（）A．电源的电压为 10VB．滑动变阻器的最大阻值是 24ΩC．当开关 S1闭合，S2断开，滑片 P 位于 a 点时，R3消耗的功率为 8WD．当开关 S1断开，S2闭合，滑片 P 位于最左端时，电路消耗的最大功率为 12W【答案】：D。
【解析】：当开关S1闭合，S2断开，R3滑片P位于a点时等效电路为图1所示：当开关S1闭合，S2断开，R3滑片P位于最右端时等效电路为图2所示：当开关S1断开，S2闭合的等效电路如图3所示：在可能得到的各种电路中，只有当开关S1、S2都断开，并且滑动变阻器的滑片位于最右端时，电路的总电阻最大，消耗的电功率最小，此时的等效电路如图4所示：（1）图1中：由于串联电路中各处的电流相等，且U1：U2＝2：1，根据欧姆定律可得：，所以，R a R1；根据欧姆定律和串联电路中总电阻等于各分电阻之和可得电源电压：U＝I1（R1+R a）＝1A×（R1R1）＝1A R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①图2中：根据I可得：，即：R b R1；图3中：根据I可得：，解得：R2R1；图4中，最小总功率：P min 4.5W﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②由①②两式可得：R1＝8Ω，U＝12V；故A错误；（2）滑动变阻器的最大阻值：R b R18Ω＝20Ω；故B错误；（3）R a R18Ω＝4Ω，则R3消耗的功率P a＝（I1）2R a＝（1A）2×4Ω＝4W；故C错误；（4）当开关S1断开，S2闭合，滑片P位于最左端时，电阻R1与R2串联，R2R18Ω＝4Ω；电路中的最大电功率：P12W；故D正确。
5．（2017•武汉）如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样。
当开关S1，S2都闭合，滑片P移到最左端时，电流表的示数为I，电压表V1、V2和V3的示数分别为U1、U2和U3，R1消耗的功率为P1，电路消耗的总功率为P；当开关S1闭合，S2断开，滑片P移到最右端时，电流表的示数为I′，电压表V1、V2和V3的示数分别为U1′、U2′和U3′，R1消耗的功率为P1′，电路消耗的总功率为P′．此时灯泡L恰好正常发光。
