沥青与沥青混合料试验技术培训

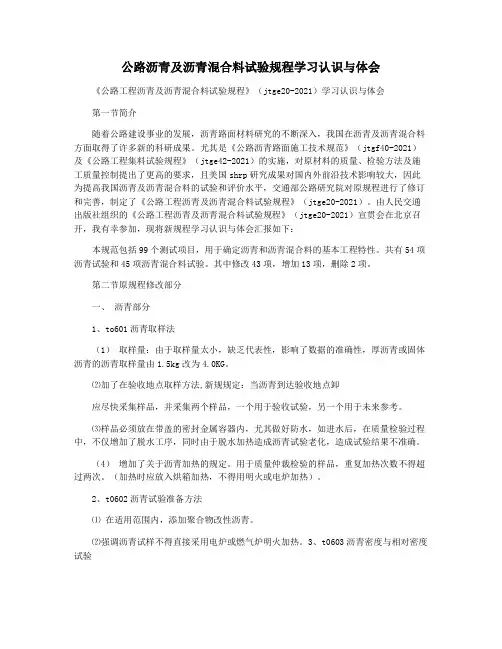

公路沥青及沥青混合料试验规程学习认识与体会《公路工程沥青及沥青混合料试验规程》（jtge20-2021）学习认识与体会第一节简介随着公路建设事业的发展，沥青路面材料研究的不断深入，我国在沥青及沥青混合料方面取得了许多新的科研成果。

尤其是《公路沥青路面施工技术规范》（jtgf40-2021）及《公路工程集料试验规程》（jtge42-2021）的实施，对原材料的质量、检验方法及施工质量控制提出了更高的要求，且美国shrp研究成果对国内外前沿技术影响较大，因此为提高我国沥青及沥青混合料的试验和评价水平，交通部公路研究院对原规程进行了修订和完善，制定了《公路工程沥青及沥青混合料试验规程》（jtge20-2021）。

由人民交通出版社组织的《公路工程沥青及沥青混合料试验规程》（jtge20-2021）宣贯会在北京召开，我有幸参加，现将新规程学习认识与体会汇报如下：本规范包括99个测试项目，用于确定沥青和沥青混合料的基本工程特性。

共有54项沥青试验和45项沥青混合料试验。

其中修改43项，增加13项，删除2项。

第二节原规程修改部分一、沥青部分1、to601沥青取样法（1）取样量：由于取样量太小，缺乏代表性，影响了数据的准确性，厚沥青或固体沥青的沥青取样量由1.5kg改为4.0KG。

⑵加了在验收地点取样方法,新规规定：当沥青到达验收地点卸应尽快采集样品，并采集两个样品，一个用于验收试验，另一个用于未来参考。

⑶样品必须放在带盖的密封金属容器内，尤其做好防水，如进水后，在质量检验过程中，不仅增加了脱水工序，同时由于脱水加热造成沥青试验老化，造成试验结果不准确。

（4）增加了关于沥青加热的规定。

用于质量仲裁检验的样品，重复加热次数不得超过两次。

（加热时应放入烘箱加热，不得用明火或电炉加热）。

2、t0602沥青试验准备方法⑴ 在适用范围内，添加聚合物改性沥青。

⑵强调沥青试样不得直接采用电炉或燃气炉明火加热。

3、t0603沥青密度与相对密度试验在沥青混合料，尤其是改性沥青的配合比设计中，当理论最大相对密度采用计算方法时，沥青密度技术规范要求沥青相对密度为25℃。

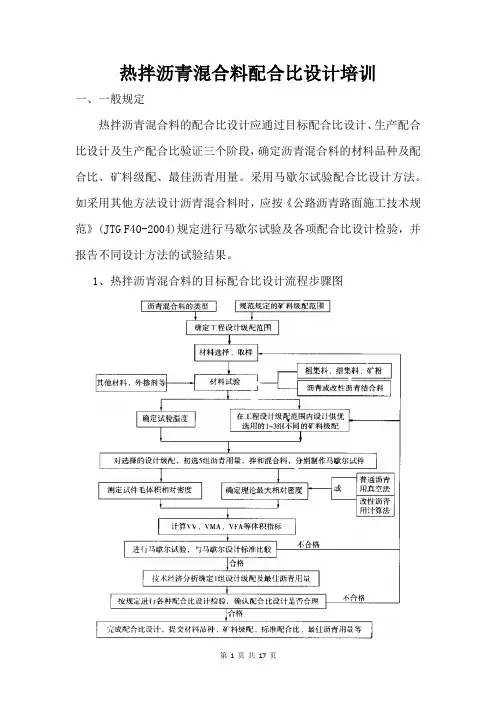

热拌沥青混合料配合比设计培训一、一般规定热拌沥青混合料的配合比设计应通过目标配合比设计、生产配合比设计及生产配合比验证三个阶段，确定沥青混合料的材料品种及配合比、矿料级配、最佳沥青用量。

采用马歇尔试验配合比设计方法。

如采用其他方法设计沥青混合料时，应按《公路沥青路面施工技术规范》(JTG F40-2004)规定进行马歇尔试验及各项配合比设计检验，并报告不同设计方法的试验结果。

1、热拌沥青混合料的目标配合比设计流程步骤图2、热拌沥青混合料的生产配合比设计阶段：对间歇式拌和机，应按规定方法取样测试各热料仓的材料级配，确定各热料仓的配合比，供拌和机控制室使用。

同时选择适宜的筛孔尺寸和安装角度，尽量使各热料仓的供料大体平衡。

并取目标配合比设计的最佳沥青用量 OAC、OAC±0.3%等3个沥青用量进行马歇尔试验和试拌，通过室内试验及从拌和机取样试验综合确定生产配合比的最佳沥青用量，由此确定的最佳沥青用量与目标配合比设计的结果的差值不宜大于±0.2%。

对连续式拌和机可省略生产配合比设计步骤。

3、热拌沥青混合料的生产配合比验证阶段。

拌和机按生产配合比结果进行试拌、铺筑试验段，并取样进行马歇尔试验，同时从路上钻取芯样观察空隙率的大小，由此确定生产用的标准配合比。

标准配合比的矿料合成级配中，至少应包括0.075mm、2.36mm、4.75mm及公称最大粒径筛孔的通过率接近优选的工程设计级配范围的中值，并避免在0.3～0.6mm 处出现"驼峰"。

对确定的标准配合比，宜再次进行车辙试验和水稳定性检验。

二、确定工程设计级配范围1、沥青路面工程的混合料设计级配范围由工程设计文件或招标文件规定，密级配沥青混合料的设计级配宜在规范《公路沥青路面施工技术规范》(JTG F40-2004)规定的级配范围内.根据公路等级，工程性质、气候条件、交通条件、材料品种等因素，通过对条件大体相当的工程使用情况进行调查研究后调整确定，必要时允许超出规范级配范围。

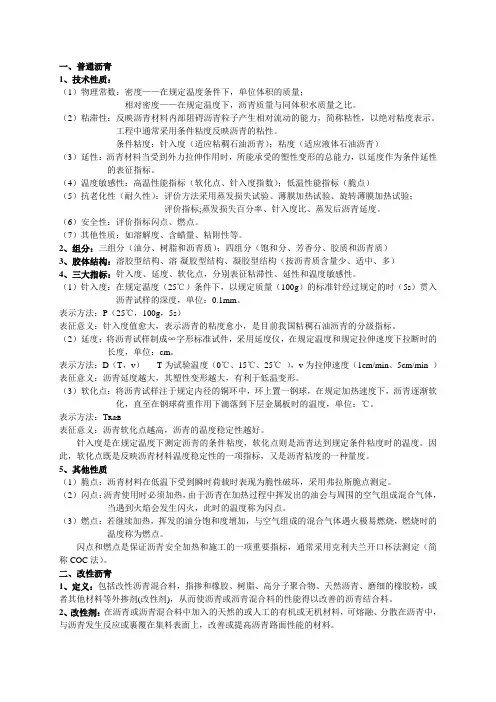

一、普通沥青1、技术性质：（1）物理常数：密度——在规定温度条件下，单位体积的质量；相对密度——在规定温度下，沥青质量与同体积水质量之比。

（2）粘滞性：反映沥青材料内部阻碍沥青粒子产生相对流动的能力，简称粘性，以绝对粘度表示。

工程中通常采用条件粘度反映沥青的粘性。

条件粘度：针入度（适应粘稠石油沥青）；粘度（适应液体石油沥青）（3）延性：沥青材料当受到外力拉伸作用时，所能承受的塑性变形的总能力，以延度作为条件延性的表征指标。

（4）温度敏感性：高温性能指标（软化点、针入度指数）；低温性能指标（脆点）（5）抗老化性（耐久性）：评价方法采用蒸发损失试验、薄膜加热试验、旋转薄膜加热试验；评价指标;蒸发损失百分率、针入度比、蒸发后沥青延度。

（6）安全性：评价指标闪点、燃点。

（7）其他性质：如溶解度、含蜡量、粘附性等。

2、组分：三组分（油分、树脂和沥青质）；四组分（饱和分、芳香分、胶质和沥青质）3、胶体结构：溶胶型结构、溶-凝胶型结构、凝胶型结构（按沥青质含量少、适中、多）4、三大指标：针入度、延度、软化点，分别表征粘滞性、延性和温度敏感性。

（1）针入度：在规定温度（25℃）条件下，以规定质量（100g）的标准针经过规定的时（5s）贯入沥青试样的深度，单位：0.1mm。

表示方法：P（25℃，100g，5s）表征意义：针入度值愈大，表示沥青的粘度愈小，是目前我国粘稠石油沥青的分级指标。

（2）延度：将沥青试样制成∞字形标准试件，采用延度仪，在规定温度和规定拉伸速度下拉断时的长度，单位：cm。

表示方法：D（T，v）T为试验温度（0℃、15℃、25℃），v为拉伸速度（1cm/min、5cm/min ）表征意义：沥青延度越大，其塑性变形越大，有利于低温变形。

（3）软化点：将沥青试样注于规定内径的铜环中，环上置一钢球，在规定加热速度下，沥青逐渐软化，直至在钢球荷重作用下滴落到下层金属板时的温度，单位：℃。

表示方法：T R&B表征意义：沥青软化点越高，沥青的温度稳定性越好。

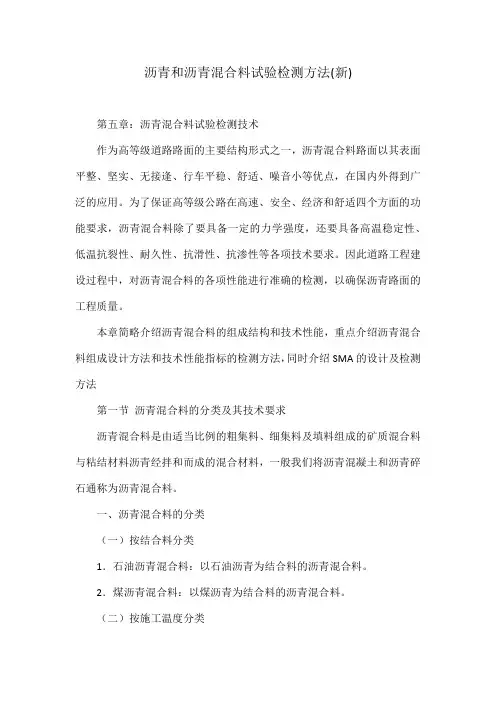

沥青和沥青混合料试验检测方法(新)第五章：沥青混合料试验检测技术作为高等级道路路面的主要结构形式之一，沥青混合料路面以其表面平整、坚实、无接逢、行车平稳、舒适、噪音小等优点，在国内外得到广泛的应用。

为了保证高等级公路在高速、安全、经济和舒适四个方面的功能要求，沥青混合料除了要具备一定的力学强度，还要具备高温稳定性、低温抗裂性、耐久性、抗滑性、抗渗性等各项技术要求。

因此道路工程建设过程中，对沥青混合料的各项性能进行准确的检测，以确保沥青路面的工程质量。

本章简略介绍沥青混合料的组成结构和技术性能，重点介绍沥青混合料组成设计方法和技术性能指标的检测方法，同时介绍SMA的设计及检测方法第一节沥青混合料的分类及其技术要求沥青混合料是由适当比例的粗集料、细集料及填料组成的矿质混合料与粘结材料沥青经拌和而成的混合材料，一般我们将沥青混凝土和沥青碎石通称为沥青混合料。

一、沥青混合料的分类（一）按结合料分类1．石油沥青混合料：以石油沥青为结合料的沥青混合料。

2．煤沥青混合料：以煤沥青为结合料的沥青混合料。

（二）按施工温度分类1．热拌热铺沥青混合料：简称热拌沥青混合料。

沥青与矿料在热态拌和、热态铺筑的混合料。

2．常温沥青混合料：以乳化沥青或稀释沥青与矿料在常温状态下拌制、铺筑的混合料。

（三）按矿质混合料级配类型分类1．连续级配沥青混合料：沥青混合料中的矿料是按级配原则，从大到小各级粒径都有，按比例相互搭配组成的混合料，称为连续级配沥青混合料。

2．间断级配沥青混合料：连续级配沥青混合料矿料中缺少一个或两个档次粒径的沥青混合料称为间断级配沥青混合料。

（四）按混合料密实度分类1．密级配沥青混凝土混合料：按密实级配原则设计的连续型密级配沥青混合料，但其粒径递减系数较小，设计空隙率3%-6%。

2．半开级配沥青混凝土混合料：按级配原则设计的连续型级配混合料，但其粒径递减系数较大，设计空隙率6%-12%。

3．开级配沥青混凝土混合料：按级配原则设计的连续型级配混合料，但其粒径递减系数较大，设计空隙率大于18%。

沥青及沥青混合料实验检测技术培训引言沥青及沥青混合料实验检测技术是道路工程中非常重要的一项技术，它可以评估沥青材料的性能并指导施工工艺的优化。

在本文档中，我们将对沥青及沥青混合料实验检测技术进行详细介绍。

我们将从实验室设备、试验方法、数据分析等方面进行培训，帮助您全面了解沥青及沥青混合料的实验检测技术。

1. 实验室设备实验室设备是进行沥青及沥青混合料实验检测的基础。

以下是常见的实验室设备：•沥青软化点测定仪：用于确定沥青的软化点，可以评估沥青的抗变形能力。

•沥青离析试验仪：用于评估沥青与骨料之间的粘结性能。

•沥青黏度计：用于测定沥青的黏度，可以评估沥青的流动性。

•密度计：用于测定沥青混合料的密度，可以评估沥青混合料的紧实性。

•沥青混合料压实机：用于模拟路面压实工况，评估沥青混合料的抗变形能力。

这些设备在实验室中起着关键作用，我们在培训中将详细介绍它们的使用方法。

2. 试验方法试验方法是进行沥青及沥青混合料实验检测的核心环节。

以下是常见的试验方法：•沥青软化点测定：按照国家标准GB/T4507-2010，采用油浴加热法或水浴加热法测定沥青的软化点。

•沥青离析试验：按照国家标准GB/T4509-2010，采用溶剂法和离心法评估沥青与骨料之间的粘结性能。

•沥青黏度测定：按照国家标准GB/T269-2005，采用旋转黏度计测定沥青的黏度。

•沥青混合料压实试验：按照国家标准JTG E20-2011，采用压实机进行沥青混合料的压实试验。

这些试验方法是进行沥青及沥青混合料实验检测的基本方法，我们将在培训中逐步讲解操作步骤和注意事项。

3. 数据分析数据分析是检验沥青及沥青混合料性能的关键步骤。

以下是常见的数据分析方法：•软化点分析：根据沥青软化点的测定结果，可以评估沥青的抗变形能力。

•离析试验分析：根据沥青离析试验的结果，可以评估沥青与骨料之间的粘结性能。

•黏度分析：根据沥青黏度的测定结果，可以评估沥青的流动性。
