LED日光灯管培训资料(LED新人必学LEDT5T8T10灯管)

2.照度:指入射到单位面积上的光通量称为照度 ，单 位勒克斯（lx）。1lm的光通量均匀分布在1m2的平 面上所产生的照度为1lx。
5
一、LED基础知识
3.色温：指一个黑体被加热到一定 的温度时开始发出暗红色光，温度 再升高光的颜色变成黄白色、白色、 兰白色，当光源所发出光的颜色和 绝对黑体在某一温度下辐射的颜色 完全相同时，此时黑体的温度为此 光源色温。单位为“开尔文”(K)。 其中低色温，能量分布中，红辐射 相对多，称为“暖光”；如高色温， 能量分布中，蓝辐射比例增多，称 为“冷光”；（暖白2600～3700K、 正白3700～5000K、冷白5000～ 10000K）
11
2 LED商业家居照明产品
12
二、LED商业家居照明
前言 LED商业家居照明主要指室内照明的灯具，其外观精致，是一种照明、修饰于一体的照明产 品。其中包括：LED灯泡、LED日光灯、LED面板灯、LED嵌入灯、LED吸顶灯、LED蜡烛灯、 LED橱柜灯等。
13
二、LED商业家居照明 1）LED灯泡定义、结构工艺、适用范围
20
3 LED户外照明产品

三、LED户外照明产品 1）路灯的定义、结构工艺、适用范围
1.1）路灯，指给道路提供照明功能的灯具，泛指交通照明中路面照明范围内的灯具。LED路 灯本身的特性：光的单向性，没有光的漫射，保证光照效率，有独特的二次光学设计。 1.2）外壳材质多为铝型材，外罩可用PC料制作或玻璃。 1.3）广泛应用于城市道路照明
LED产品培训资料(好)
目录
1
LED基础知识
2
LED商业家居照明产品
3
LED户外照明产品
4
LED景观亮化产品
2

T4、T5、T8 、T9 、T10灯管含义
T4、T5、T8、T9、T10等，表示灯管粗细。
常用的日光灯规格有T8、T5、T4灯管，企业用的三支灯管一组的通常是T5的灯管，很早以前常用的日光灯规格有T10、T12。
"T"，代表“Tube”，表示管状的，T后面的数字表示灯管直径。T8就是有8个“T”，一个“T”就是1/8英寸。
T3.5灯管的直径就是(3.5/8)×25.4=11.1 mm
T2灯管的直径就是(2/8)×25.4=6.4 mm
注：日光灯的灯头主要用G5、G13的
T4灯管的直径就是(4/8)×25.4=12.7 mm (注：统一宽度21mm、高度32mm)
常用的日光灯长度与功率：(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm;
22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm)
常用的日光灯长度与功率：(20w 长620mm; 30w 长926mm; 40w长1230mm)
T5灯管的直径就是(5/8)×25.4=16 mm (注：统一宽w 长310mm; 14w 长570mm; 21w 长870.5mm; 28w 长1170.5mm; 35w 长1475mm)
一英寸等于25.4毫米。那么每一个“T”就是25.4÷8=3.175mm
T12灯管的直径就是(12/8)×25.4=38.1 mm
T10灯管的直径就是(10/8)×25.4=31.8mm
T8灯管的直径就是(8/8)×25.4=25.4mm [T8的刚好是直径一英寸的灯管] (注：统一宽度39mm、高度52mm)

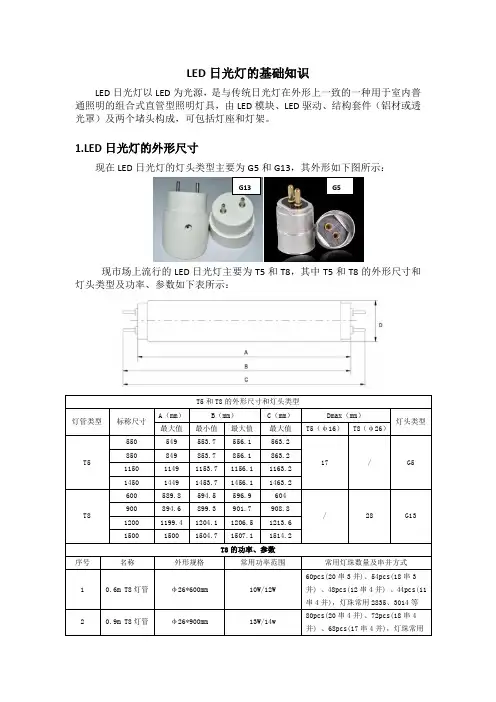

LED日光灯的基础知识LED日光灯以LED为光源，是与传统日光灯在外形上一致的一种用于室内普通照明的组合式直管型照明灯具，由LED模块、LED驱动、结构套件（铝材或透光罩）及两个堵头构成，可包括灯座和灯架。

1.LED日光灯的外形尺寸现在LED日光灯的灯头类型主要为G5和G13，其外形如下图所示：G13 G5现市场上流行的LED日光灯主要为T5和T8，其中T5和T8的外形尺寸和灯头类型及功率、参数如下表所示：T5和T8的外形尺寸和灯头类型2.LED日光灯所用光源与连接方式为了得到比较均匀的发光及散热，LED日光灯通常采用数量比较多的小功率的LED灯珠串并联而构成。

目前使用最多的LED灯珠，是贴片式的，散热较好。

其中封装主要为SMD2835，该灯珠采用了底部散热，其工作电流为60mA，单颗流明可达到20-26lm。

在LED日光灯里所用的LED数目通常在20-200颗，所以电路设计中不可能全部串联，而一般都是使用串并联的连接方式。

一般原则是串的少，并得多。

这样一旦某一串中有一个LED开路，只会使这一串中LED灯不亮，可以将这一串的电流分摊到剩余的几路LED灯中去。

电路设计中可以在每个LED两端都并联一个稳压二极管，即使其中有一个LED开路，开路的这一串LED也不会都不亮，而只是一个LED不亮而已。

在电路设计过程中串联的LED数目少于12个，串联LED所需要的电压低于42V，也就是低于国际安全电压。

3.LED日光灯的电源LED驱动简单的来讲就是给LED提供正常工作条件(包括电压,电流等条件)的一种电路,也是LED能工作必不可少的条件,好的驱动电路还能随时保护LED。

LED 日光灯电源分为内置式和外置式两种：（1）内置式就是指将电源放进灯管内部，电源也是LED日光灯的一部分，可以将LED日光灯做成直接替换现有的荧光灯管，灯管部分无须做任何改动。

现在内置式的LED日光灯电源体积也可以做得很小，通常是做成长条形的，以便塞入T10或T8半圆形、圆形的管子里面。

光效
指灯具消耗单位电能所发出的光通 量，单位是流明/瓦（Lm/W）， 用于衡量LED灯具的节能性能。
发光角度
指LED灯具发光强度的空间分布角 度，一般分为窄角、中角、宽角等 ，影响灯具的照明范围和均匀度。
色温、显色指数等视觉性能参数
色温
指灯具发出光线的颜色倾向，以 绝对温度K为单位表示，分为暖 白、正白、冷白等，影响照明环
国内外法规标准差异
对比分析国内外LED灯具法规标准在 技术要求、测试方法、标识要求等方 面的差异，帮助企业更好地应对国际 贸易壁垒。
产品认证体系及其重要性
产品认证体系介绍
详细介绍国内外LED灯具产品认证体系，如中国质量认证中心（CQC）的LED照明产品认 证、美国保险商试验所（UL）的LED灯具安全认证等。
REPORTING
LED灯具定义与分类
定义
LED灯具是一种利用发光二极管 （LED）作为光源的照明设备， 具有高效、节能、环保、寿命长 等优点。
分类
根据使用场合和功能，LED灯具 可分为室内照明、室外照明、景 观照明、特殊照明等类型。
LED灯具发展历程
早期阶段
20世纪60年代，LED诞生，但早期 LED只能发出微弱的红光，且价格昂 贵，主要应用于指示灯等领域。
LED封装的主要作用
保护芯片不受外界环境的影响，同时提供合适的电气连接 和光学特性，使LED灯具能够正常工作并发挥最佳性能。
LED封装的主要类型
包括引脚式封装、表面贴装式封装、功率型封装等，以及 这些封装类型的优缺点和适用范围。
LED封装技术的发展趋势
随着LED技术的不断进步，封装技术也在不断发展，如新 型材料的应用、封装结构的优化等，以提高LED灯具的性 能和降低成本。
