二建机电历年真题部分案例

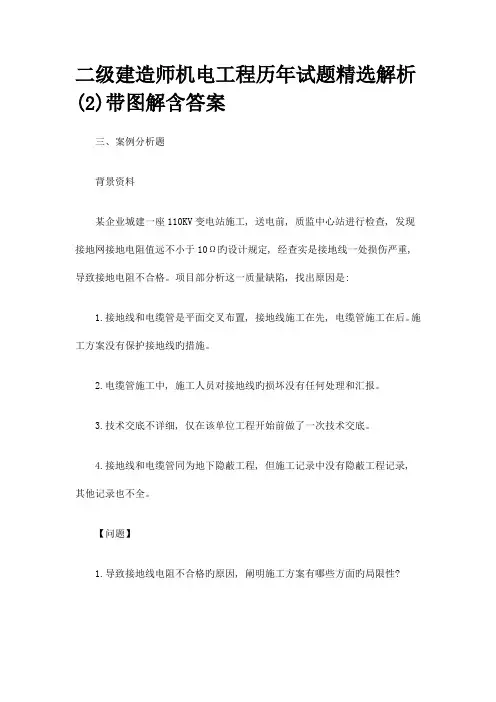

二级建造师机电工程历年试题精选解析(2)带图解含答案三、案例分析题背景资料某企业城建一座110KV变电站施工, 送电前, 质监中心站进行检查, 发现接地网接地电阻值远不小于10Ω旳设计规定, 经查实是接地线一处损伤严重, 导致接地电阻不合格。

项目部分析这一质量缺陷, 找出原因是:1.接地线和电缆管是平面交叉布置, 接地线施工在先, 电缆管施工在后。

施工方案没有保护接地线旳措施。

2.电缆管施工中, 施工人员对接地线旳损坏没有任何处理和汇报。

3.技术交底不详细, 仅在该单位工程开始前做了一次技术交底。

4.接地线和电缆管同为地下隐蔽工程, 但施工记录中没有隐蔽工程记录, 其他记录也不全。

【问题】1.导致接地线电阻不合格旳原因, 阐明施工方案有哪些方面旳局限性?2.背景中查出旳质量缺陷原因阐明在质量管理上有哪些方面失误?其详细表目前哪些方面?3.现场技术交底旳规定包括哪些内容?4.施工记录中旳质量记录重要有哪些方面?【答案】1.该施工方案旳局限性之处有: ①施工次序(工序)不合理;②施工措施不完善(没有对成品旳保护措施、没有考虑现场状况、没有针对性)。

2.①管理失控;②操作人员责任心不强、错误行为;③施工措施不合理(没有保护措施、施工环境变化没有对应对策)。

3.①技术交底应分层次展开(交底到施工人员建立交底制度);②交底必须在作业前进行并有书面交底记录签字, 并且不能仅做一次交底。

4.施工质量记录重要包括: 预检(自检、互检)、隐检、交接检、分部分项旳验收记录。

二级建造师机电工程历年试题精选解析(7)2023-3-10 19:40:00 来源: 环球网校频道: 二级建造师场景某公共建筑, 地下一层, 地上10层, 主楼采用钢筋砼构造, 辅楼采用钢构造, 项目经理进场后, 立即组织临设搭设, 土方施工中加强了质量控制, 地质汇报显示地下水位高于基坑底标高。

根据场景作答下更题目:1.钢筋砼构造旳长处是( )。

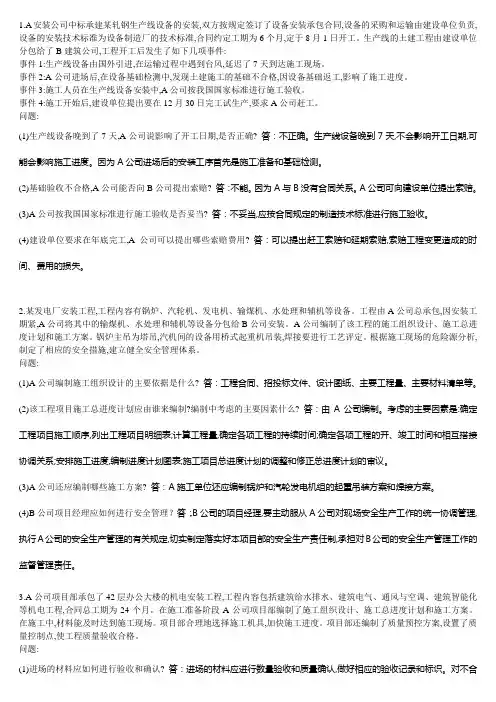

1.A安装公司中标承建某轧钢生产线设备的安装,双方按规定签订了设备安装承包合同,设备的采购和运输由建设单位负责,设备的安装技术标准为设备制造厂的技术标准,合同约定工期为6个月,定于8月1日开工。

生产线的土建工程由建设单位分包给了B建筑公司,工程开工后发生了如下几项事件:事件1:生产线设备由国外引进,在运输过程中遇到台风,延迟了7天到达施工现场。

事件2:A公司进场后,在设备基础检测中,发现土建施工的基础不合格,因设备基础返工,影响了施工进度。

事件3:施工人员在生产线设备安装中,A公司按我国国家标准进行施工验收。

事件4:施工开始后,建设单位提出要在12月30日完工试生产,要求A公司赶工。

问题:(1)生产线设备晚到了7天,A公司说影响了开工日期,是否正确? 答：不正确。

生产线设备晚到7天,不会影响开工日期,可能会影响施工进度。

因为A公司进场后的安装工序首先是施工准备和基础检测。

(2)基础验收不合格,A公司能否向B公司提出索赔?答：不能。

因为A与B没有合同关系。

A公司可向建设单位提出索赔。

(3)A公司按我国国家标准进行施工验收是否妥当?答：不妥当,应按合同规定的制造技术标准进行施工验收。

(4)建设单位要求在年底完工,A公司可以提出哪些索赔费用?答：可以提出赶工索赔和延期索赔,索赔工程变更造成的时间、费用的损失。

2.某发电厂安装工程,工程内容有锅炉、汽轮机、发电机、输煤机、水处理和辅机等设备。

工程由A公司总承包,因安装工期紧,A公司将其中的输煤机、水处理和辅机等设备分包给B公司安装。

A公司编制了该工程的施工组织设计、施工总进度计划和施工方案。

锅炉主吊为塔吊,汽机间的设备用桥式起重机吊装,焊接要进行工艺评定。

根据施工现场的危险源分析,制定了相应的安全措施,建立健全安全管理体系。

问题:(1)A公司编制施工组织设计的主要依据是什么? 答：工程合同、招投标文件、设计图纸、主要工程量、主要材料清单等。

(2)该工程项目施工总进度计划应由谁来编制?编制中考虑的主要因素什么?答：由A公司编制。

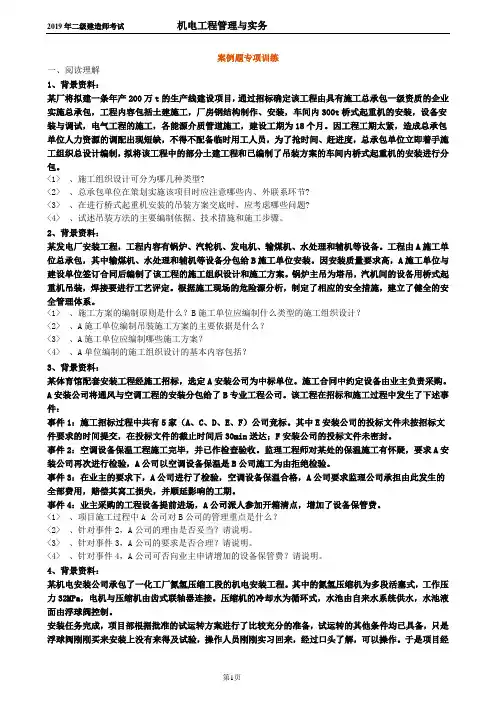

案例题专项训练一、阅读理解1、背景资料：某厂将拟建一条年产200万t的生产线建设项目，通过招标确定该工程由具有施工总承包一级资质的企业实施总承包，工程内容包括土建施工，厂房钢结构制作、安装，车间内300t桥式起重机的安装，设备安装与调试，电气工程的施工，各能源介质管道施工，建设工期为18个月。

因工程工期太紧，造成总承包单位人力资源的调配出现短缺，不得不配备临时用工人员，为了抢时间、赶进度，总承包单位立即着手施工组织总设计编制，拟将该工程中的部分土建工程和已编制了吊装方案的车间内桥式起重机的安装进行分包。

<1> 、施工组织设计可分为哪几种类型?<2> 、总承包单位在策划实施该项目时应注意哪些内、外联系环节?<3> 、在进行桥式起重机安装的吊装方案交底时，应考虑哪些问题?<4> 、试述吊装方法的主要编制依据、技术措施和施工步骤。

2、背景资料：某发电厂安装工程，工程内容有锅炉、汽轮机、发电机、输煤机、水处理和辅机等设备。

工程由A施工单位总承包，其中输煤机、水处理和辅机等设备分包给B施工单位安装。

因安装质量要求高，A施工单位与建设单位签订合同后编制了该工程的施工组织设计和施工方案。

锅炉主吊为塔吊，汽机间的设备用桥式起重机吊装，焊接要进行工艺评定。

根据施工现场的危险源分析，制定了相应的安全措施，建立了健全的安全管理体系。

<1> 、施工方案的编制原则是什么？B施工单位应编制什么类型的施工组织设计？<2> 、A施工单位编制吊装施工方案的主要依据是什么？<3> 、A施工单位应编制哪些施工方案？<4> 、A单位编制的施工组织设计的基本内容包括？3、背景资料：某体育馆配套安装工程经施工招标，选定A安装公司为中标单位。

施工合同中约定设备由业主负责采购。

A安装公司将通风与空调工程的安装分包给了B专业工程公司。

该工程在招标和施工过程中发生了下述事件：事件1：施工招标过程中共有5家（A、C、D、E、F）公司竞标。

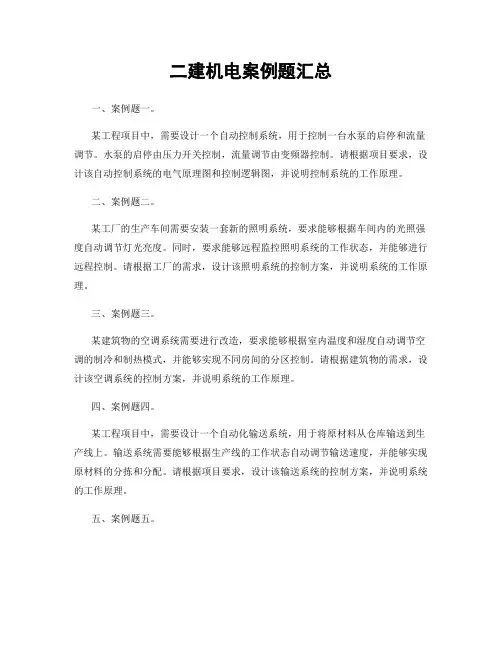

二建机电案例题汇总
一、案例题一。

某工程项目中，需要设计一个自动控制系统，用于控制一台水泵的启停和流量调节。

水泵的启停由压力开关控制，流量调节由变频器控制。

请根据项目要求，设计该自动控制系统的电气原理图和控制逻辑图，并说明控制系统的工作原理。

二、案例题二。

某工厂的生产车间需要安装一套新的照明系统，要求能够根据车间内的光照强度自动调节灯光亮度。

同时，要求能够远程监控照明系统的工作状态，并能够进行远程控制。

请根据工厂的需求，设计该照明系统的控制方案，并说明系统的工作原理。

三、案例题三。

某建筑物的空调系统需要进行改造，要求能够根据室内温度和湿度自动调节空调的制冷和制热模式，并能够实现不同房间的分区控制。

请根据建筑物的需求，设计该空调系统的控制方案，并说明系统的工作原理。

四、案例题四。

某工程项目中，需要设计一个自动化输送系统，用于将原材料从仓库输送到生产线上。

输送系统需要能够根据生产线的工作状态自动调节输送速度，并能够实现原材料的分拣和分配。

请根据项目要求，设计该输送系统的控制方案，并说明系统的工作原理。

五、案例题五。

某工程项目中，需要设计一个智能停车系统，能够实现车辆的自动停放和取出，并能够实现停车位的自动管理和分配。

请根据项目要求，设计该停车系统的控制方案，并说明系统的工作原理。

以上是二建机电案例题的汇总，希望对大家在工程设计和控制系统方面有所帮助。

如有任何疑问或需要进一步的解答，请随时与我们联系。

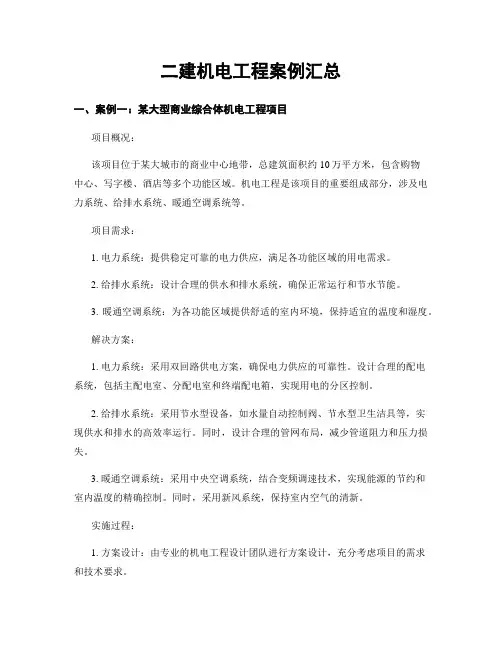

二建机电工程案例汇总一、案例一：某大型商业综合体机电工程项目项目概况：该项目位于某大城市的商业中心地带，总建筑面积约10万平方米，包含购物中心、写字楼、酒店等多个功能区域。

机电工程是该项目的重要组成部分，涉及电力系统、给排水系统、暖通空调系统等。

项目需求：1. 电力系统：提供稳定可靠的电力供应，满足各功能区域的用电需求。

2. 给排水系统：设计合理的供水和排水系统，确保正常运行和节水节能。

3. 暖通空调系统：为各功能区域提供舒适的室内环境，保持适宜的温度和湿度。

解决方案：1. 电力系统：采用双回路供电方案，确保电力供应的可靠性。

设计合理的配电系统，包括主配电室、分配电室和终端配电箱，实现用电的分区控制。

2. 给排水系统：采用节水型设备，如水量自动控制阀、节水型卫生洁具等，实现供水和排水的高效率运行。

同时，设计合理的管网布局，减少管道阻力和压力损失。

3. 暖通空调系统：采用中央空调系统，结合变频调速技术，实现能源的节约和室内温度的精确控制。

同时，采用新风系统，保持室内空气的清新。

实施过程：1. 方案设计：由专业的机电工程设计团队进行方案设计，充分考虑项目的需求和技术要求。

2. 材料采购：根据设计方案，采购符合质量标准的机电设备和材料。

3. 施工安装：由专业的机电工程施工队伍进行设备安装、管道敷设等工作，确保质量和进度。

4. 调试验收：对机电设备进行调试和验收，确保各系统的正常运行和性能达标。

成果效益：1. 电力系统稳定可靠，确保各功能区域的正常用电。

2. 给排水系统高效运行，实现节水节能的目标。

3. 暖通空调系统提供舒适的室内环境，满足用户的需求。

4. 项目建设周期短，质量可控，节约了人力和物力资源。

二、案例二：某工业园区机电工程项目项目概况：该项目位于某工业园区，总建筑面积约30万平方米，包含厂房、办公楼、仓库等多个功能区域。

机电工程是该项目的关键工程，涉及电力系统、给排水系统、消防系统等。

项目需求：1. 电力系统：提供稳定可靠的电力供应，满足各功能区域的用电需求。

二级建造师机电真题及答案解析一、单项选择题（共20题，每题1分。

每题的备选项中，只有1个最符合题意）1．机电工程测量竣工图的绘制包括安装（）安装过程及结果的测量图的绘制。

A．测量控制网B．测量基准点C．沉降观察测点D．过程测量点2．设备安装标高基准点一般埋设在（）且便于观测的位置。

A．基础中心B．基础边缘C．基础表面D．基础外面3．机电工程现场焊接时，电焊机至焊钳的连接电线宜选用（）。

A．橡皮绝缘铜芯线B．塑料绝缘铝芯电线C．塑料护套铜芯线D．塑料绝缘铜芯软线4．机电工程常用的绝热材料是（）。

A．涂料B．聚氨酯复合板材C．岩棉D．石棉水泥板5．当采用电弧焊接，环境风速达到（）m/s时，就应采取适当的防护措施。

A．4B．6C．8D．106．当变更焊接方法任何一个工艺评定的补加因素时，按增加或补加因素增焊（）试件进行实验。

A．弯曲B．冲击C．XXXD．拉伸7．建筑管道配管的施工准绳是（）。

A．大管让小管B．风管让水管C．无压管让有压管D．电管让水管8．建筑电气装置施工中，成套配电柜安装固定后的紧后工序是（）。

A．开箱检查B．母线安装C．调整实验D．送电运行9．机械设备找平，用水平仪测量水平度，检测应选择在（）。

A．设备的精加工面上B．设备机座底线C．设备外壳廓线上D．设备基础平面上10．下列参数中，属于位置误差的是（）。

A．直线度B．平面度C．平行度D．圆度11．球形罐的产品焊接试板应在（），由施焊该球形罐的焊工采用相同条件和焊接工艺进行焊接。

A．球型罐正式焊前B．焊接球型罐产品的同时C．球型罐焊接缝检验合格后D．水压尝试前12．立式设备接纳硬质或半硬质制品保温施工时，需设置（），并从该处开始自下而上拼砌。

A．锚固钉B．吊架C．支撑件D．模板13．属于按输送介质的性质划分的管道是（）A．真空管道B．金属管道C．热力管道D．压力管道14．主动化仪表工程施工的准绳是（）A．先地上后地下，先两端后中间，先土建后安装，先设备后配管布线B．先土建后安装，先两端后中间，先设备后配管布线，先地下后地上C．先配管布线后设备，先土建后安装，先两端后中央，先公开后地上D．先两端后中间，先地上后地下，先设备后配管布线，先土建后安装15．接纳玻璃钢做防腐衬里的化学设备,其表面预处理方法为（）除锈。

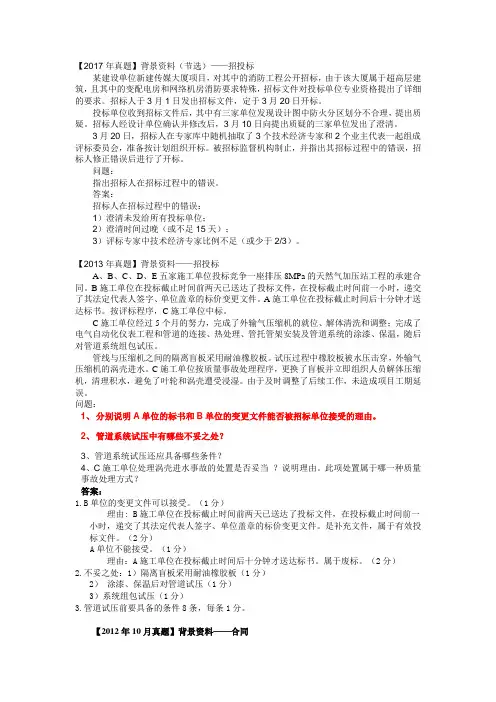

【2017年真题】背景资料（节选）——招投标某建设单位新建传媒大厦项目，对其中的消防工程公开招标，由于该大厦属于超高层建筑，且其中的变配电房和网络机房消防要求特殊，招标文件对投标单位专业资格提出了详细的要求。

招标人于3月1日发出招标文件，定于3月20日开标。

投标单位收到招标文件后，其中有三家单位发现设计图中防火分区划分不合理，提出质疑。

招标人经设计单位确认并修改后，3月10日向提出质疑的三家单位发出了澄清。

3月20日，招标人在专家库中随机抽取了3个技术经济专家和2个业主代表一起组成评标委员会，准备按计划组织开标。

被招标监督机构制止，并指出其招标过程中的错误，招标人修正错误后进行了开标。

问题：指出招标人在招标过程中的错误。

答案：招标人在招标过程中的错误：1）澄清未发给所有投标单位；2）澄清时间过晚（或不足15天）；3）评标专家中技术经济专家比例不足（或少于2/3）。

【2013年真题】背景资料——招投标A、B、C、D、E五家施工单位投标竞争一座排压8MPa的天然气加压站工程的承建合同。

B施工单位在投标截止时间前两天已送达了投标文件，在投标截止时间前一小时，递交了其法定代表人签字、单位盖章的标价变更文件。

A施工单位在投标截止时间后十分钟才送达标书。

按评标程序，C施工单位中标。

C施工单位经过5个月的努力，完成了外输气压缩机的就位、解体清洗和调整；完成了电气自动化仪表工程和管道的连接、热处理、管托管架安装及管道系统的涂漆、保温，随后对管道系统组包试压。

管线与压缩机之间的隔离盲板采用耐油橡胶板。

试压过程中橡胶板被水压击穿，外输气压缩机的涡壳进水。

C施工单位按质量事故处理程序，更换了盲板并立即组织人员解体压缩机，清理积水，避免了叶轮和涡壳遭受浸湿。

由于及时调整了后续工作，未造成项目工期延误。

问题：1、分别说明A单位的标书和B单位的变更文件能否被招标单位接受的理由。

2、管道系统试压中有哪些不妥之处？3、管道系统试压还应具备哪些条件？4、C施工单位处理涡壳进水事故的处置是否妥当？说明理由。

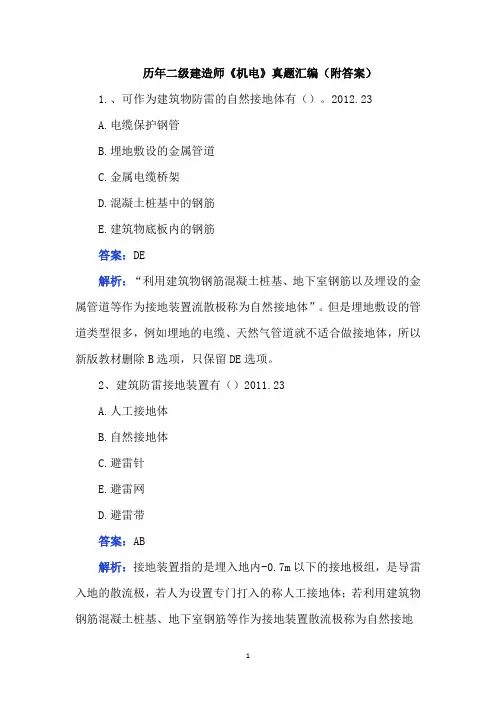

历年二级建造师《机电》真题汇编（附答案）1.、可作为建筑物防雷的自然接地体有（）。

2012.23A.电缆保护钢管B.埋地敷设的金属管道C.金属电缆桥架D.混凝土桩基中的钢筋E.建筑物底板内的钢筋答案：DE解析：“利用建筑物钢筋混凝土桩基、地下室钢筋以及埋设的金属管道等作为接地装置流散极称为自然接地体”。

但是埋地敷设的管道类型很多，例如埋地的电缆、天然气管道就不适合做接地体，所以新版教材删除B选项，只保留DE选项。

2、建筑防雷接地装置有（）2011.23A.人工接地体B.自然接地体C.避雷针E.避雷网D.避雷带答案：AB解析：接地装置指的是埋入地内-0.7m以下的接地极组，是导雷入地的散流极，若人为设置专门打入的称人工接地体；若利用建筑物钢筋混凝土桩基、地下室钢筋等作为接地装置散流极称为自然接地体，此外还有专门生产的成品如接地模块等。

CDE选项属于接闪器。

3、当不允许在钢结构上做接地线焊接时，一般采用（）做接地线跨接。

2018.22A.扁钢B.圆钢C.铜排D.铜杆E.两端焊（压）铜接头的导线答案：AE解析：利用钢结构作为接地线时，接地极与接地干线的连接应采用电焊连接。

当不允许在钢结构电焊时，可采用柱焊或钻孔、攻丝然后用螺栓和接地线跨接。

学.能.教.育。

跨接线一般采用扁钢或两端焊（压）铜接头的导线，跨接线应有150mm的伸缩量。

4、关于管道内导线敷设的要求，正确的有（）。

2019.29A.导线在管内敷设可有一个接头B.线路绝缘电阻不应小于0.5MΩC.管内导线的总数不应多于8根D.中性线的导线绝缘层为淡蓝色E.同一回路导线应穿同一导管内答案：BCD解析：管内穿线施工技术要求：1）管内导线应采用绝缘导线，A、B、C相线绝缘层颜色分别为黄、绿、红，保护接地线绝缘层为黄绿双色，中性线绝缘层为淡蓝色。

2）导线敷设后，应用500V兆欧表测试绝缘电阻，线路绝缘电阻不应小于0.5MΩ。

3）不同回路、不同电压等级、交流与直流的导线不得穿在同一管内。

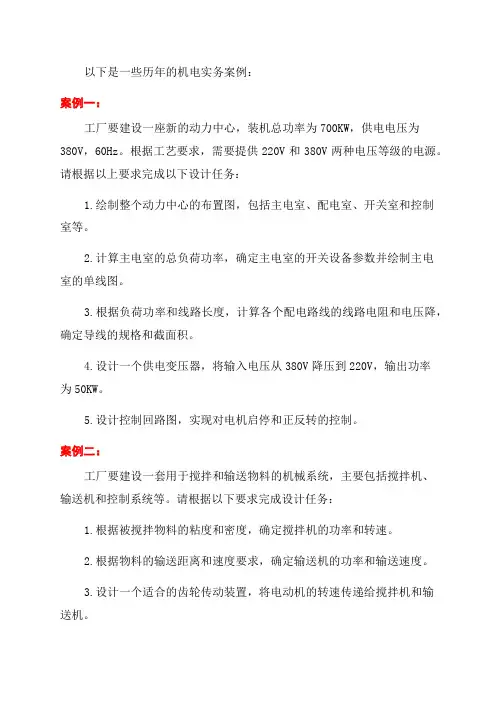

以下是一些历年的机电实务案例：案例一：工厂要建设一座新的动力中心，装机总功率为700KW，供电电压为380V，60Hz。

根据工艺要求，需要提供220V和380V两种电压等级的电源。

请根据以上要求完成以下设计任务：1.绘制整个动力中心的布置图，包括主电室、配电室、开关室和控制室等。

2.计算主电室的总负荷功率，确定主电室的开关设备参数并绘制主电室的单线图。

3.根据负荷功率和线路长度，计算各个配电路线的线路电阻和电压降，确定导线的规格和截面积。

4.设计一个供电变压器，将输入电压从380V降压到220V，输出功率为50KW。

5.设计控制回路图，实现对电机启停和正反转的控制。

案例二：工厂要建设一套用于搅拌和输送物料的机械系统，主要包括搅拌机、输送机和控制系统等。

请根据以下要求完成设计任务：1.根据被搅拌物料的粘度和密度，确定搅拌机的功率和转速。

2.根据物料的输送距离和速度要求，确定输送机的功率和输送速度。

3.设计一个适合的齿轮传动装置，将电动机的转速传递给搅拌机和输送机。

4.根据控制要求，设计一个PLC控制系统，实现对搅拌机和输送机的远程控制和监测。

5.安装传感器，监测搅拌机和输送机的运行状态，如转速、电流和温度等。

案例三：建筑工地需要使用一个塔吊进行施工作业。

请根据以下要求进行设计：1.根据工地的总高度和施工要求，确定塔吊的起重高度和工作范围。

2.计算塔吊的起重能力，并选择一个适合的型号和规格。

3.设计塔吊的电气系统，并选择适当的电缆和电缆卷盘。

4.安装遥控系统，实现对塔吊的远程控制和监测。

5.设计塔吊的基础和支撑结构，确保塔吊的稳定性和安全性。

2022二建《机电实务》案例一真题及答案解析案例一【背景】A安装公司承包某通风空调工程的施工，合同约定：冷水机组、冷却塔、水泵和风机盘管等设备由建设单位采购，其他材料及配件由A安装公司采购，工程质量到达通风空调工程施工质量验收标准要求。

A安装公司进场后，因建设单位采购的设备晚于风管制作安装的开工时间，A安装公司及时联络空调设备供给商，了解设备的各类参数及到场时间，并与B建筑公司协调交叉配合施工的时间与节点，编制了施工进度方案（见表1）并根据施工进度方案，制定了能表达合理施工顺序的作业进度方案。

为保证安装质量，A安装公司将冷水机组找正等施工工序设置为质量控制点。

在风管系统安装过程中，A安装公司在设备安装前重点检查了静压消声装置的质量。

在冷水机组和其他设备单机试运转全部合格后，进行了通风与空调系统无生产负荷下的联合试运行，对系统进行了风量、空调水系统、室内空气参数及防排烟系统的测定和调试。

空调工程施工进度方案（表1）【问题】.进度方案中空调机房设备安装开始时间晚于水管制作安装多少天制定作业进度方案时，怎样表达施工根本顺序要求的合理性1.按照质量控制点分级要求，冷水机组找正应属于哪级控制点应由哪几方质检人员共同检查确认并签证.风管系统的静压消声装置由哪几局部组成2.在通风空调系统无生产负荷的联合试运行及调试中，通风系统的连续运行时间和空调系统带冷（热）源的连续运行时间分别为多少防排烟系统应测定哪些内容【答案】1.晚11天；先地下后地上，先深后浅，先干线后支线，先大件后小件。

P2052,设备安装的水平度、垂直度偏差是否在允许范围内属于C级质量控制点，所以冷水机组找正应属于C级控制点，应由施工方质检人员自行检查确认。

P217.静压箱，消声器，消声风管，消声弯头。

P1283.通风系统，不少于2小时，空调系统不少于8小时。

防排烟;测定风量，风压，疏散楼梯间等处的静压差。

P127。

历年二建机电实务案例集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]★长距离输电线路钢塔架（铁塔）基础施工测量1、长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。

中心桩测定后，一般采用十字线法或平行基线法进行控制，控制桩应根据中心桩测定，其允许偏差应符合规定。

2、当采用钢尺量距时，其丈量长度不宜大于80m，同时，不宜小于20m。

3、考虑架空送电线路钢塔之间的弧垂综合误差不应超过确定的裕度值，一段架空送电线路，其丈量视距长度，不宜超过400m4、大跨越档距测量。

在大跨越档距之间，通常采用电磁波测距法和解析法测量。

★流动式起重机的选用步骤1、根据被吊设备或构件的吊装重量（或计算重量）、就位高度、位置和已确定的吊车使用工况，初定吊车的站位位置。

2、根据设备尺寸、设备吊装高度、吊索高度和吊车站位位置（即由此确定的吊车工作半径），查吊车作业范围曲线图，初定吊车臂杆长度。

3、根据吊车工况和已定的吊车工作半径、臂长，查吊车的起重能力表，查出吊车在此配置下的额定起重量。

若额定起重量大于设备的吊装重量，选择合格，否则重选。

4、计算吊臂与设备之间、吊钩与设备及吊臂之间的安全距离，若符合规范要求，选择合格，否则重选。

5、按上述步骤进行优化，最终确定吊车臂长、工作半径等参数。

1、全埋式地锚适用于有开挖条件的场地。

全埋式地锚可以承受较大拉力，多在大型吊装中使用。

2、压重式活动地锚适用于地下水位较高或土质较软等不便深度开挖的场地。

小型压重活动式地锚承受的力不大，多在改、扩建工程的吊装作业中使用。

在施工中，利用已有建筑物作为地锚，如混凝土基础、混凝土构筑物等，应进行强度验算并采取可靠的防护措施，并获得建筑物设计单位的书面认可。

★流动式起重机的地基要求1、流动式起重机必须在水平坚硬地面上进行吊装作业。

案例(一)背景资料某公司承接一项体育馆机电安装工程，建筑高度35m，屋面结构为复杂钢结构，其下方布置空调除湿、虹吸雨等机电管线，安装高度18m~28m。

混凝土预制看台板下方机电管线的吊架采用焊接H型钢作为转换支架，规格为WH350×350。

公司组建项目部，配备了项目部负责人、技术负责人和技术人员。

其中现场施工管理人员包括施工员、材员、安全员、质量员和资料员。

项目部将人员名单、数量和培训等情况上报，总包单位审查后认为人员配备不能满足项目管理的需求，要求进行补充。

在H型钢转换支架制作过程中，监理工程师检查发现有H型钢存在拼接不符合安装要求的情况，详见图1，项目部组织施工人员返工后合格。

体育馆除湿风管采用直径D800的镀锌圆形螺旋缝风管，为外购风管，标准节长度4m，总计.140节。

风管加工前进行现场实测实量，成品直接运至现场检验合格后随即安装。

为加快施工进度和降低成本，项目部进行了风管吊装重力计算和安装工艺研究，采取每3节风管在地面组装并局部保温后整体吊装的施工方法，自行研制风管吊装卡具，用4组电动葫芦配合2台曲臂车完成风管的起吊、支架固定和风管连接。

根据需求限定7-8人配合操作，并购买了上述人员的意外伤害险，曲臂车操作人员取得了高空作业操作证。

除湿风管安装共节约成本约10万元。

项目部对空调机房安装质量进行检查，情况如下：风管安装顺直，支吊架制作采用机械加工方法：穿过机房墙体部位风管的防护套管与保温层间有20mm的缝隙;防火阀距离墙体500mm;为确保调节阀手柄操作灵敏，调节阀体未进行保温：因空调机组即将单机试运行，项目部已将机组的过滤器安装完成。

问题：1.机电项目部现场施工管理人员应补充哪类人员?项目部主要人员还应补充哪类人员?2.请指出H型钢拼接有哪些做法不符合安装要求?正确做法是什么?3.项目部安装除湿风管在哪些方面采取了降低成本的措施?4.请指出本项目空调机房安装存在的问题有哪些?【答案】1.现场施工管理人员还应补充：机械员、劳务员、标准员;项目部主要人员还应补充：满足施工要求经考核或培训合格的技术工人。

二级建造师《机电工程管理与实务》案例汇编机电工程技术【案例1】在使用250t履带吊进行大型工艺设备吊装作业时，250t履带吊的车身突然发生倾斜，起重指挥人员立即停止了吊装作业，经检查发现履带吊的右侧履带前部的地面出现了下陷，施工单位立即组织人员进行了妥善处理。

【问题】1.250t履带吊进行大型工艺设备吊装作业时，吊车的工作位置地面有哪些要求？【案例2】监理工程师在检查钢结构一级焊缝表面质量时，发现存在咬边、未焊满、根部收缩、弧坑裂纹等质量缺陷，要求项目部加强焊工的培训并对焊工的资质进行了再次检查，项目部进行整顿和培训，作业人员的技术水平达到要求，项目进展顺利并按时交工。

【问题】1.钢结构的一级焊缝中还可能存在哪些表面质量缺陷？【案例3】专项施工方案审批通过后，安装公司对施工人员进行方案交底，在压缩机底座吊装固定后，进行压缩机部件的组装调整，重点是压缩机轴瓦、轴承等运动部件的间隙进行调整和压紧调整等，保证了压缩机安装质量。

【问题】1.依据解体设备安装一般程序，压缩机固定后在试运转前有哪些工序？压缩机的装配精度包括哪些方面？【案例4】安装公司项目部在汽轮发电机组设备安装过程检查中发现垫铁组布置位置存在问题，布置如图4。

【问题】1.图4中垫铁布置位置存在什么问题？应如何改正？【案例5】安装后期，在制冷机组油管冲洗前，项目部对设备滑动轴承间隙进行了测量，均符合要求。

按计划冲洗后，除一路直管外，其余油管路全部冲洗合格，针对一路冲洗不合格的油管，项目部采取的冲洗措施：将其他支管及主管的连接处加设隔离盲板，加大不合格支管的冲洗流量，采取措施后，冲洗合格。

【问题】1.制冷机机组滑动轴承间隙要测量哪几个项目？分别用什么方法测量？【案例6】在设备螺纹连接件装配时，施工班组遇到有预紧力规定要求的紧固螺纹的连接，经技术交底和反复实践，施工人员熟练掌握各种紧固方法的操作技能，圆满完成了所有螺纹连接的紧固工作。

【问题】1.有预紧力规定要求的螺纹连接常用的紧固方法有哪几种？【案例7】电杆及附件安装（见图2）、导线架设后，在线路试验前，某档距内的一条架空导线因事故造成断线，B公司用相同规则导线对断线进行了修复（有2个接头）复后检查，接头处机械强度只有原导线的80%，接触电阻为同长度导线电阻的1.5倍，被A公司要求返工，B公司对断线进行返工修复，施工临时用电工程验收合格。
