建筑消防设备设施标识化-标准尺寸手册

消防标准化对消防标识牌
的要求标示标牌尺寸 It was last revised on January 2, 2021
“防火墙”工程标识标牌标准的尺寸
地贴（安全指示出口）：35c m×14cm
火灾声光报警器：20cm×15cm
防火卷帘门下禁放物品：1m×10cm
员工通道，紧急出口，安全出口（楼道指示）32cm×13cm 如遇火警请勿乘坐电梯：32cm×15cm
火灾报警按钮：10cm×10cm
末端试水阀：10cm×10cm
灭火器使用方法，灭火器巡查计录表(月查)，消防栓使用方法：50c m×18cm
消防栓巡查记录表(月查)：35cm×25cm
水力警铃，消防阀常开，常闭：20c m×25cm
紧急出口此门仅限火灾等紧急情况：30cm×40cm
常闭式防火门请保持关闭：30cm×20cm
消防卷帘门侧黄线：宽5cm
消防通道虚线：40cm×5cm
商场火灾应急方案（单幅）75cm×50cm。

消防标识样式及尺寸1、总平面布局图（规格：100cnn^ 100cn）3、消防安全法规标识3.1《中华人民共和国消防法》《新疆维吾尔自治区消防管理规定》3.2本单位消防安全管理承诺、本单位安全经营理念宣传标语口号（规格：40cm X 60cm）3.3包含公共场所防火事项、火灾报警安全疏散逃生自救等内容的宣传标识（按商场、市场、宾馆、饭店、医院、学校等类别相应设置）；4、禁烟标识（30cm ^ 30cm ） 10 个5、 “禁止卧床吸烟”提示牌（宾馆客房床头摆放） （规格：20cm ^ 30cm , 40cm ^ 20cm ）6、灭火器箱标识（规格：50cnr K 20cm ）仏应在育效期内fl!用’2, 圧力表指针应在编邑区域范田内:3, 简怵.手柄播销铅封*庄力菠尊蛆 件应齐全完好1 •上下揺动灭火器几次‘按出探ISIIL £・距火2米处*対;隹火焰根部3 •庄下把手，扫射"编号：XXX7、 “消防安全疏散图”（宾馆客房门后）设置（规格: 8 室内消火栓箱标识（规格：40cm ^ 60cm ）禁止吸烟NO SMOKING灭火器40cm ^ 60cm )高层建筑般建筑9、手动火灾报警按钮标识（规格：15cm^ 10cm）10.1、防火卷帘标识（规格：20cm^ 25cm）10.2、“防火卷帘下禁止堆放物品”标识，划线标明操作场地（规格：17cmi X 5cm）10.3、防排烟启动按钮标识（规格：20cm^ 25cm）10.4、“消防设施按钮严禁遮挡”标识（规格：15cm^ 5cm）11.1、消防水泵标识（规格：30cm^ 40cm）11.2、“消防水泵房，闲人免进”标识（规格：30cm^ 30cm）1个11.3、消防安全职责制度、操作规程标识（规格：40cm K 60cm）12.1、消防水箱标识（规格：40cm^ 30cm）1个12.2、“消防水箱间，闲人免进”标识（规格：30cm^ 30cm）13.1、配电室和发电室标识（规格：30cm^ 30cn）13.2、“配电室闲人免进”标识和消防安全职责制度、操作规程标识（规格：30cm^ 30cmj）13.3、“发电机室闲人免进”标识和消防安全职责制度、操作规程标识（规格：30cm^ 30cmj）14.1、建筑自动消防设施检测合格标识（规格：40cm^ 30cm14.2、消防控制室联动控制柜标识（规格：40cm K 30cm）14.3、火灾自动报警系统报警控制柜标识（规格：40cm^ 30cmj）（规格：30cm^ 25cm）14.4、自动喷水灭火系统水泵控制柜标识（规格：30cm K 25cm）15.1、消防控制室标识（规格：30cm K 30cm）1个15.2、消防控制设备标识（规格：30cmX 25cm）16、“安全出口”标志17、“疏散走道”标志（规格：200cmX 20cm）18、“安全出口”标志19.1、“灯光疏散”标志19.2、“严禁锁闭”标识（规格：30cm x 30cm）19.3、“防火门请随手关闭”标识（规格：30cm^ 30cm）19.4、“火灾时严禁使用电梯逃生”标识（规格：40cm^ 30cm）Z 发现火情请用逃生楼梯20.1、“防火型报警逃生门”标识（规格：30cm^ 50cm）20.2、“灯光安全出口”标识21.1、消防安全职责制度、操作规程标识（规格：40cm K 60cm）21.2、“严禁烟火”标识（规格：30cm x 30cm）22、“消火栓”标识（规格：40cm^ 60cm）高层建筑般建筑23、“地上水泵结合器”标识（规格：40cm^ 50cm）24、室外“地下消火栓”标识（规格：D=40cm H=160cn）25、“消防水池”标识（规格：30cmx 30cm）1个26.1、“消防车道”标识（规格：160cmx 60cm）26.2、“消防车道严禁占用”标识（规格：200X 60cm）27、“此处X米内为防火间距，严禁占用”标识（规格：160 cm^ 70cm）4消防控制室相关职责、制度（规格：40cm^ 60cm）•消防设施分布及疏散路线图（规格：70cm^ 30cm）一建筑消防设施维护保养协议；-自动消防设施年度检测报告、季（月）检测情况记录;一消防控制室操作人员培训合格证复印件。

第三章消防安全标识机关、团体、企业、事业单位及“九小场所”、农村、社区，应当根据自身生产、经营性质、规模，分别设置消防安全布局、消防设施器材、消防安全疏散、消防安全警示提示、危险场所、消防安全重点部位及消防安全文化等标识。

消防标识应当醒目、美观，内容简练、准确，充分体现消防安全内涵。

一、消防安全布局标识单位要在主要出入口附近、消防车通道、防火间距等位置应分别设置总平面布局标识、消防车道标识、防火间距标识等消防安全布局标识：（一）总平面布局标识。

1、公众聚集场所，生产、储存、经营易燃易爆化学物品的场所或者单位主要出入口附近等醒目位置应当设置总平面布局标识。

其他单位可在门口、消防办公室等场所设置总平面布局标识（如图3－1）。

图3－1 某商场总平面布局图2、总平面布局标识应标明单位消防水源（天然水源、单位室外消火栓及可利用的市政消火栓）、水泵结合器、消防车通道、消防安全重点部位、安全出口和疏散路线、主要消防设施位置等内容。

设有专职消防队的单位还应当标明专职消防队及车辆位置、特殊灭火剂储存位置及储量等内容。

（二）消防车道标识。

1、社会单位及城市社区、农村的消防车通道附近或道路地面上应当设置“消防车道，严禁占用”字样的标识（如图3－2和3－3）。

图3－2 消防车通道上的标识1图3－3 消防车通道上的标识22、进入村庄、社区的道路上严禁设置栏杆、路桩等影响消防车通行的障碍物（如图3－4和3－5）←如图3－4设在社区道路上的地桩如图3－5 设在进入生活小区道路上的地桩→（三）防火间距标识。

单位建筑物与其他建（构）筑物的防火间距处宜设置标明“防火间距，严禁占用”字样的标识（如图3－6）。

图3－6 防火间距标识二、消防设施器材标识黄色警示线表3－1灭火器巡检记录卡（200 年 时间 压力胶管保险外观周 边检查人日 日 日 日 日 日 日 日 日 日 日 日单位消防设施、灭火器材所在位置应设置下列消防设施器材标识：（一）灭火器。

消防器材标志是用于表明消防设施特征的符号，它是用于说明建筑配备各种消防设备、设施，标志安装的位置，并诱导人们在事故时采取合理正确的行动。

国内外实际应用表明，在疏散走道和主要疏散路线的地面上或靠近地面的墙上设置发光疏散指示标志，对安全疏散起到很好的作用，可以更有效地帮助人们在浓烟弥漫的情况下，及时识别疏散位置和方向，迅速沿发光疏散指示标志顺利疏散。

总结以往的火灾事故，往往是在发生事故的初期，人们看不到消防标志、找不到消防设施，而不能采取正确的疏散和灭火措施，造成大量的人员伤亡事故。

消防标志按其作用可分提示性标志，警告性标志，指示性标志，禁止性标志。

标志一般采用文字图示，其优点是到处可以设置，且一般制造和设置费都很便宜。

但一些消防标志有特殊要求。

如《建筑防火设计规范》第10.1.2条要求：火灾事故照明和疏散指示标志可采用蓄电池作备用电源，但连续供电时间不应少于20min。

第10.2.7条要求：疏散用的事故照明，其最低照度不应低于0.51x。

第10.2.9条要求：事故照明灯和疏散指示标志，应设玻璃或其他非燃烧材料制作的保护罩。

《高层民用建筑防火设计规范》第9.2.6条要求：应急照明和疏散指示照明标志可采用蓄电池作备用电源，且连续供电时间不不应小于20min；高度穿过100m 的高层建筑连续供电时间不应小于30min。

在所有的消防标志中“发光疏散指示标志”要求最高，它包括电致发光型（如灯光型、电子显示型等）和光致发光型（如蓄光自发光型等）。

这些疏散指示标志适用于歌舞娱乐放映游艺场所和地下大空间场所，作为辅助疏散指示标志使用。

根据国家消防技术规范消防标志可分为公共设施的标志、消防设备系统的标志、消防机房的标志、消防设施、设备管理的标志四大类。

其设置要求和作用是：1、公共设施的标志（1）楼层灯及楼层号码的标志，分别安装在各楼层电梯厅内，为上下人员提示其所在的楼层。

（2）应急指示灯标志，分别安装在住宅楼各层通道及楼梯内，其作用，在火灾情况下可做应急照明使用，并提示人们所在区域的安全疏散的方向。

消防标准化对消防标识牌的要求标示标牌尺寸“防火墙”工程标识标牌标准的尺寸
地贴(安全指示出口):35cm×14cm
火灾声光报警器:20cm×15cm
防火卷帘门下禁放物品:1m×10cm
员工通道，紧急出口，安全出口(楼道指示)32cm×13cm 如遇火警请勿乘坐电梯:32cm×15cm
火灾报警按钮:10cm×10cm
末端试水阀:10cm×10cm
灭火器使用方法，灭火器巡查计录表(月查)，消防栓使用方法:50cm×18cm
消防栓巡查记录表(月查):35cm×25cm
水力警铃，消防阀常开，常闭:20cm×25cm 紧急出口此门仅限火灾等紧急情况:30cm×40cm 常闭式防火门请保持关闭:30cm×20cm 消防卷帘门侧黄线:宽5cm 消防通道虚线:40cm×5cm
商场火灾应急方案(单幅)75cm×50cm。

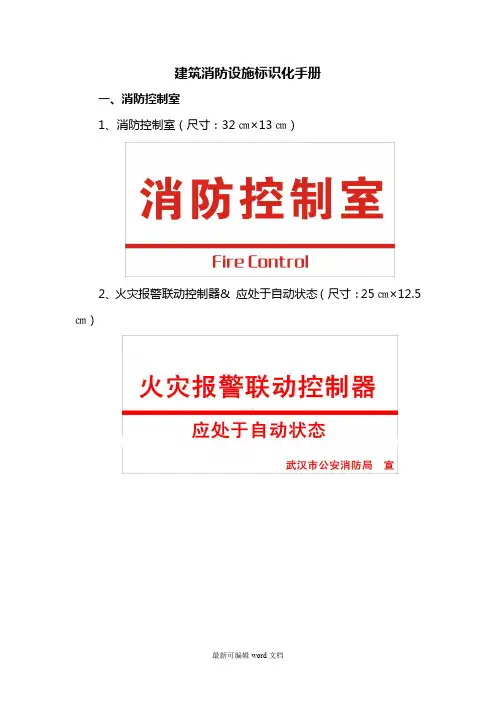

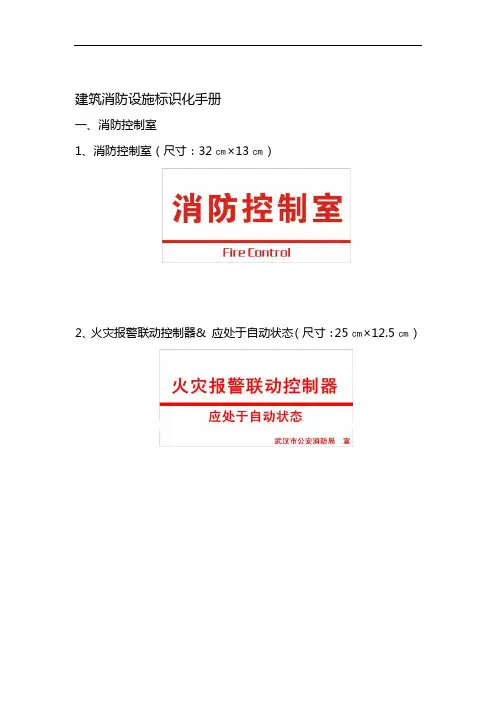

建筑消防设施标识化手册一、消防控制室1、消防控制室（尺寸：32㎝×13㎝）2、火灾报警联动控制器& 应处于自动状态（尺寸：25㎝×12.5㎝）3、建筑消防设施维护管理制度4、消防控制室火警处置程序5、消防控制室值班人员职责6、消防控制室值班制度7、消防控制室火灾状况处置程序8、建筑总平面布局图（略）9、建筑消防设施平面布局图（略）10、建筑消防设施系统图（略）11、安全出口布置图（略）12、重点部位位置图（略）二、消防供配电设施1、柴油发电机房（尺寸：32㎝×13㎝）2、柴油发电机&功率150KW（尺寸：32㎝×13㎝，参数根据实际更改）3、储油间&储油量100L（尺寸：25㎝×12.5㎝）4、消防控制室配电箱（尺寸：25㎝×12.5㎝）5、消火栓泵配电箱（尺寸：25㎝×12.5㎝）7、正压送风风机配电箱（尺寸：25㎝×12.5㎝）8、排烟风机配电箱（尺寸：25㎝×12.5㎝）10、火灾自动报警配电箱（尺寸：25㎝×12.5㎝）11、防火卷帘配电箱（尺寸：25㎝×12.5㎝）三、消防供水1、消防水泵房（尺寸：32㎝×13㎝）2、消防水池&容量540m3（尺寸：32㎝×13㎝）3、消火栓泵&流量40L∕S扬程120米（尺寸：32㎝×13㎝）4、喷淋泵& 流量30L∕S扬程120米（尺寸：32㎝×13㎝）5、阀门保持常开（尺寸：20㎝×10㎝）6、阀门保持常闭（尺寸：20㎝×10㎝）7、消火栓主管（尺寸：12.5㎝×25㎝）8、喷淋主管（尺寸：12.5㎝×25㎝）9、消火栓泵控制柜& 应处于自动状态（尺寸：25㎝×12.5㎝）10、喷淋泵控制柜& 应处于自动状态（尺寸：25㎝×12.5㎝）11、消防水炮控制柜& 应处于自动状态（尺寸：25×12.5㎝）12、湿式报警阀&区域1-3层（尺寸：25㎝×12.5㎝）13、水力警铃&区域1-5层（尺寸：20㎝×10㎝））㎝×206&14、水流指示器区域层（尺寸：㎝1015、喷淋末端试水装置&区域9层（尺寸：20㎝×10㎝）16、消防稳压泵&流量1L∕S（尺寸：25㎝×12.5㎝）17、气压罐容量450L（尺寸：32㎝×13㎝）18、高位消防水箱&容量18m3（尺寸：32㎝×13㎝）19、消火栓水泵接合器&高区16-32层（尺寸：20㎝×10㎝）20、喷淋水泵接合器&高区16-30层（尺寸：20㎝×10㎝）21、地上消火栓（尺寸：20㎝×10㎝）㎝10）×2022、地下消火栓（尺寸：㎝23、消火栓使用方法24、消防水带←→）（尺寸：25㎝×12.5㎝）25、水流方向（四、防火防烟分隔1、常闭式防火门，请保持关闭状态（尺寸：25㎝×12.5㎝）2、常闭式防火门，为了您的安全，请随手关门（尺寸：9㎝×24㎝）3、常开式防火门，请勿堵塞（尺寸：25㎝×12.5㎝）4、防火卷帘按钮（尺寸：12.5㎝×25㎝）5、防火卷帘下禁放物品（尺寸：30㎝×6㎝）五、安全疏散和消防电梯1、消防电梯&消防员专用（尺寸：32㎝×13㎝）2、如遇火警请勿乘坐电梯（尺寸：32㎝×13㎝）3、疏散通道禁止堆放物品（尺寸：32㎝×13㎝）4、安全出口严禁上锁（尺寸：32㎝×13㎝）5、消防电梯机房（尺寸：32㎝×13㎝）六、防排烟系统1、机械加压送风机&风量40000 m3∕h（尺寸：25×12.5）2、机械排烟风机&风量102000 m3∕h（尺寸：25×12.5）3、消防排烟风机控制柜&应处于自动状态（尺寸：25×12.5）4、消防正压风机控制柜&应处于自动状态（尺寸：25×12.5）5、机械排烟口&严禁遮挡（尺寸：25㎝×12.5㎝）6、正压送风口&严禁遮挡（尺寸：25㎝×12.5㎝）7、排烟防火阀（尺寸：10㎝×18㎝）8、排烟风机房（尺寸：32㎝×13㎝）9、正压送风风机房（尺寸：32㎝×13㎝）←→）（尺寸：25㎝×12.5㎝）10、送风、排烟方向（七、其它1、气体灭火控制器&应处于自动状态（尺寸：25㎝×12.5㎝）2、火灾报警按钮（尺寸：20㎝×10㎝）3、灭火器使用方法4、灭火器注：各单位涉及到具体参数可根据实际情况调整，以上内容仅供参考。

消防标识样式及尺寸1、总平面布局图（规格：100cm×100cm）3、消防安全法规标识3.1《中华人民共和国消防法》《新疆维吾尔自治区消防管理规定》。

3.2本单位消防安全管理承诺、本单位安全经营理念宣传标语口号（规格：40cm×60cm）3.3包含公共场所防火事项、火灾报警安全疏散逃生自救等内容的宣传标识（按商场、市场、宾馆、饭店、医院、学校等类别相应设置）；4、禁烟标识（30cm×30cm）10个5、“禁止卧床吸烟”提示牌（宾馆客房床头摆放）(规格：20cm×30cm，40cm×20cm)6、灭火器箱标识(规格：50cm×20cm)7、“消防安全疏散图”（宾馆客房门后）设置（规格：40cm×60cm）8、室内消火栓箱标识(规格：40cm×60cm)一般建筑高层建筑9、手动火灾报警按钮标识（规格：15cm×10cm）10.1、防火卷帘标识（规格：20cm×25cm）10.2、“防火卷帘下禁止堆放物品”标识，划线标明操作场地（规格：17cm×5cm）10.3、防排烟启动按钮标识（规格：20cm×25cm）10.4、“消防设施按钮严禁遮挡”标识（规格：15cm×5cm）11.1、消防水泵标识（规格：30cm×40cm）11.2、“消防水泵房，闲人免进”标识（规格：30cm×30cm）1个11.3、消防安全职责制度、操作规程标识（规格：40cm×60cm）12.1、消防水箱标识（规格：40cm×30cm）1个12.2、“消防水箱间，闲人免进”标识（规格：30cm×30cm）1个13.1、配电室和发电室标识（规格：30cm×30cm）13.2、“配电室闲人免进”标识和消防安全职责制度、操作规程标识（规格：30cm×30cm）13.3、“发电机室闲人免进”标识和消防安全职责制度、操作规程标识（规格：30cm×30cm）14.1、建筑自动消防设施检测合格标识（规格：40cm×30cm）14.2、消防控制室联动控制柜标识（规格：40cm×30cm）14.3、火灾自动报警系统报警控制柜标识（规格：40cm×30cm）（规格：30cm×25cm）14.4、自动喷水灭火系统水泵控制柜标识（规格：30cm×25cm）15.1、消防控制室标识（规格：30cm×30cm）1个15.2、消防控制设备标识（规格：30cm×25cm）16、“安全出口”标志17、“疏散走道”标志（规格：200cm×20cm）18、“安全出口”标志19.1、“灯光疏散”标志19.2、“严禁锁闭”标识（规格：30cm×30cm）19.3、“防火门请随手关闭”标识（规格：30cm×30cm）19.4、“火灾时严禁使用电梯逃生”标识（规格：40cm×30cm）2个20.1、“防火型报警逃生门”标识（规格：30cm×50cm）20.2、“灯光安全出口”标识21.1、消防安全职责制度、操作规程标识（规格：40cm×60cm）21.2、“严禁烟火”标识（规格：30cm×30cm）22、“消火栓”标识（规格：40cm×60cm）一般建筑高层建筑23、“地上水泵结合器”标识（规格：40cm×50cm）24、室外“地下消火栓”标识（规格：D=40cm H=160cm）25、“消防水池”标识（规格：30cm×30cm）1个26.1、“消防车道”标识（规格：160cm×60cm）26.2、“消防车道严禁占用”标识（规格：200×60cm）27、“此处X米内为防火间距，严禁占用”标识（规格：160 cm×70cm）消防控制室相关职责、制度（规格：40cm×60cm）消防设施分布及疏散路线图（规格：70cm×30cm）建筑消防设施维护保养协议；自动消防设施年度检测报告、季（月）检测情况记录；消防控制室操作人员培训合格证复印件。

建筑消防设施标识化手册一、消防控制室1、消防控制室（尺寸：32㎝×13㎝）2、火灾报警联动控制器& 应处于自动状态（尺寸：25㎝×12.5㎝）3、建筑消防设施维护管理制度6、消防控制室值班制度7、消防控制室火灾状况处置程序8、建筑总平面布局图（略）9、建筑消防设施平面布局图（略）10、建筑消防设施系统图（略）11、安全出口布置图（略）12、重点部位位置图（略）二、消防供配电设施1、柴油发电机房（尺寸：32㎝×13㎝）2、柴油发电机&功率150KW（尺寸：32㎝×13㎝，参数根据实际更改）3、储油间&储油量100L（尺寸：25㎝×12.5㎝）4、消防控制室配电箱（尺寸：25㎝×12.5㎝）5、消火栓泵配电箱（尺寸：25㎝×12.5㎝）7、正压送风风机配电箱（尺寸：25㎝×12.5㎝）8、排烟风机配电箱（尺寸：25㎝×12.5㎝）10、火灾自动报警配电箱（尺寸：25㎝×12.5㎝）11、防火卷帘配电箱（尺寸：25㎝×12.5㎝）三、消防供水1、消防水泵房（尺寸：32㎝×13㎝）2、消防水池&容量540m3（尺寸：32㎝×13㎝）3、消火栓泵&流量40L∕S扬程120米（尺寸：32㎝×13㎝）4、喷淋泵& 流量30L∕S扬程120米（尺寸：32㎝×13㎝）5、阀门保持常开（尺寸：20㎝×10㎝）6、阀门保持常闭（尺寸：20㎝×10㎝）7、消火栓主管（尺寸：12.5㎝×25㎝）8、喷淋主管（尺寸：12.5㎝×25㎝）9、消火栓泵控制柜& 应处于自动状态（尺寸：25㎝×12.5㎝）10、喷淋泵控制柜& 应处于自动状态（尺寸：25㎝×12.5㎝）11、消防水炮控制柜& 应处于自动状态（尺寸：25×12.5㎝）12、湿式报警阀&区域1-3层（尺寸：25㎝×12.5㎝）13、水力警铃&区域1-5层（尺寸：20㎝×10㎝）14、水流指示器&区域6层（尺寸：20㎝×10㎝）15、喷淋末端试水装置&区域9层（尺寸：20㎝×10㎝）16、消防稳压泵&流量1L∕S（尺寸：25㎝×12.5㎝）17、气压罐容量450L（尺寸：32㎝×13㎝）18、高位消防水箱&容量18m3（尺寸：32㎝×13㎝）19、消火栓水泵接合器&高区16-32层（尺寸：20㎝×10㎝）20、喷淋水泵接合器&高区16-30层（尺寸：20㎝×10㎝）21、地上消火栓（尺寸：20㎝×10㎝）22、地下消火栓（尺寸：20㎝×10㎝）23、消火栓使用方法24、消防水带25、水流方向（←→）（尺寸：25㎝×12.5㎝）四、防火防烟分隔1、常闭式防火门，请保持关闭状态（尺寸：25㎝×12.5㎝）2、常闭式防火门，为了您的安全，请随手关门（尺寸：9㎝×24㎝）3、常开式防火门，请勿堵塞（尺寸：25㎝×12.5㎝）4、防火卷帘按钮（尺寸：12.5㎝×25㎝）5、防火卷帘下禁放物品（尺寸：30㎝×6㎝）五、安全疏散和消防电梯1、消防电梯&消防员专用（尺寸：32㎝×13㎝）2、如遇火警请勿乘坐电梯（尺寸：32㎝×13㎝）3、疏散通道禁止堆放物品（尺寸：32㎝×13㎝）4、安全出口严禁上锁（尺寸：32㎝×13㎝）5、消防电梯机房（尺寸：32㎝×13㎝）六、防排烟系统1、机械加压送风机&风量40000 m3∕h（尺寸：25×12.5）2、机械排烟风机&风量102000 m3∕h（尺寸：25×12.5）3、消防排烟风机控制柜&应处于自动状态（尺寸：25×12.5）4、消防正压风机控制柜&应处于自动状态（尺寸：25×12.5）5、机械排烟口&严禁遮挡（尺寸：25㎝×12.5㎝）6、正压送风口&严禁遮挡（尺寸：25㎝×12.5㎝）7、排烟防火阀（尺寸：10㎝×18㎝）8、排烟风机房（尺寸：32㎝×13㎝）9、正压送风风机房（尺寸：32㎝×13㎝）10、送风、排烟方向（←→）（尺寸：25㎝×12.5㎝）七、其它1、气体灭火控制器&应处于自动状态（尺寸：25㎝×12.5㎝）2、火灾报警按钮（尺寸：20㎝×10㎝）3、灭火器使用方法4、灭火器注：各单位涉及到具体参数可根据实际情况调整，以上内容仅供参考。

消防标准化对消防标识牌的要求标示标牌尺寸“防火墙”工程标识标牌标准的尺寸
地贴(安全指示出口):35cm×14cm
火灾声光报警器:20cm×15cm
防火卷帘门下禁放物品:1m×10cm
员工通道，紧急出口，安全出口(楼道指示)32cm×13cm 如遇火警请勿乘坐电梯:32cm×15cm
火灾报警按钮:10cm×10cm
末端试水阀:10cm×10cm
灭火器使用方法，灭火器巡查计录表(月查)，消防栓使用方法:50cm×18cm
消防栓巡查记录表(月查):35cm×25cm
水力警铃，消防阀常开，常闭:20cm×25cm 紧急出口此门仅限火灾等紧急情况:30cm×40cm 常闭式防火门请保持关闭:30cm×20cm 消防卷帘门侧黄线:宽5cm 消防通道虚线:40cm×5cm
商场火灾应急方案(单幅)75cm×50cm。

消防标准化对消防标识牌的要求标示标牌尺寸“防火墙”工程标识标牌标准的尺寸
地贴(安全指示出口):35cm×14cm
火灾声光报警器:20cm×15cm
防火卷帘门下禁放物品:1m×10cm
员工通道，紧急出口，安全出口(楼道指示)32cm×13cm 如遇火警请勿乘坐电梯:32cm×15cm
火灾报警按钮:10cm×10cm
末端试水阀:10cm×10cm
灭火器使用方法，灭火器巡查计录表(月查)，消防栓使用方法:50cm×18cm
消防栓巡查记录表(月查):35cm×25cm
水力警铃，消防阀常开，常闭:20cm×25cm 紧急出口此门仅限火灾等紧急情况:30cm×40cm 常闭式防火门请保持关闭:30cm×20cm 消防卷帘门侧黄线:宽5cm 消防通道虚线:40cm×5cm
商场火灾应急方案(单幅)75cm×50cm。

消防标准化对消防标识牌的要求标示标牌尺寸“防火墙”工程标识标牌标准的尺寸
地贴(安全指示出口):35cm×14cm
火灾声光报警器:20cm×15cm
防火卷帘门下禁放物品:1m×10cm
员工通道，紧急出口，安全出口(楼道指示)32cm×13cm 如遇火警请勿乘坐电梯:32cm×15cm
火灾报警按钮:10cm×10cm
末端试水阀:10cm×10cm
灭火器使用方法，灭火器巡查计录表(月查)，消防栓使用方法:50cm×18cm
消防栓巡查记录表(月查):35cm×25cm
水力警铃，消防阀常开，常闭:20cm×25cm 紧急出口此门仅限火灾等紧急情况:30cm×40cm 常闭式防火门请保持关闭:30cm×20cm 消防卷帘门侧黄线:宽5cm 消防通道虚线:40cm×5cm
商场火灾应急方案(单幅)75cm×50cm。
