常用围护结构热工指标(第二版)

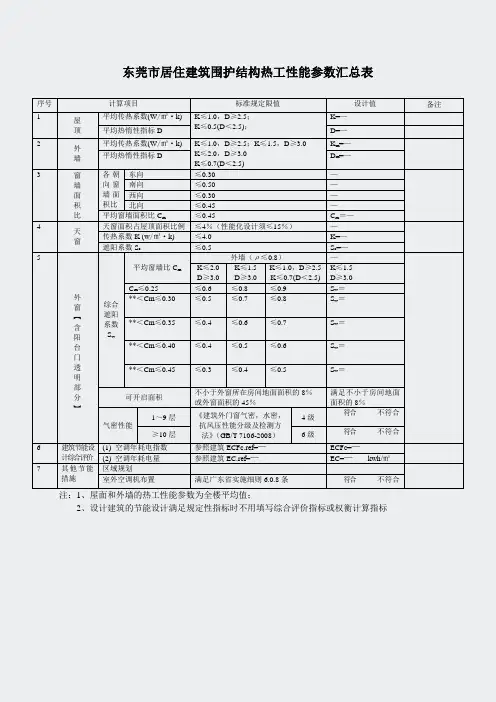

东莞市居住建筑围护结构热工性能参数汇总表序号计算项目标准规定限值设计值备注1 屋顶平均传热系数(W/㎡·k) K≤1.0，D≥2.5；K≤0.5(D＜2.5)；K=—平均热惰性指标D D=—2外墙平均传热系数(W/㎡·k) K≤1.0，D≥2.5；K≤1.5，D≥3.0K≤2.0，D≥3.0K≤0.7(D＜2.5)K m=—平均热惰性指标D D m=—3 窗墙面积比各朝向窗墙面积比东向≤0.30—南向≤0.50—西向≤0.30—北向≤0.45—平均窗墙面积比C m ≤0.45 C m＝—4天窗天窗面积占屋顶面积比例≤4％（性能化设计须≤15％）—传热系数K (w/㎡·k) ≤4.0 K=—遮阳系数S c ≤0.5 S c=—5外窗︻含阳台门透明部分︼综合遮阳系数S w平均窗墙比C m外墙（ρ≤0.8）—K≤2.0D≥3.0K≤1.5D≥3.0K≤1.0，D≥2.5K≤0.7(D＜2.5)K≤1.5D≥3.0C m≤0.25 ≤0.6 ≤0.8 ≤0.9 S w＝**＜Cm≤0.30 ≤0.5≤0.7≤0.8S w＝**＜Cm≤0.35 ≤0.4≤0.6≤0.7S w＝**＜Cm≤0.40 ≤0.4≤0.5≤0.6S w＝**＜Cm≤0.45 ≤0.3≤0.4≤0.5S w＝可开启面积不小于外窗所在房间地面面积的8％或外窗面积的45％满足不小于房间地面面积的8％气密性能1～9层《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-2008）4级符合不符合≥10层6级符合不符合6 建筑节能设计综合评价(1) 空调年耗电指数参照建筑ECFc.ref=—ECFc=—(2) 空调年耗电量参照建筑EC.ref=—EC=—kwh/㎡7 其他节能措施区域规划室外空调机布置满足广东省实施细则6.0.8条符合不符合注：1、屋面和外墙的热工性能参数为全楼平均值；2、设计建筑的节能设计满足规定性指标时不用填写综合评价指标或权衡计算指标。

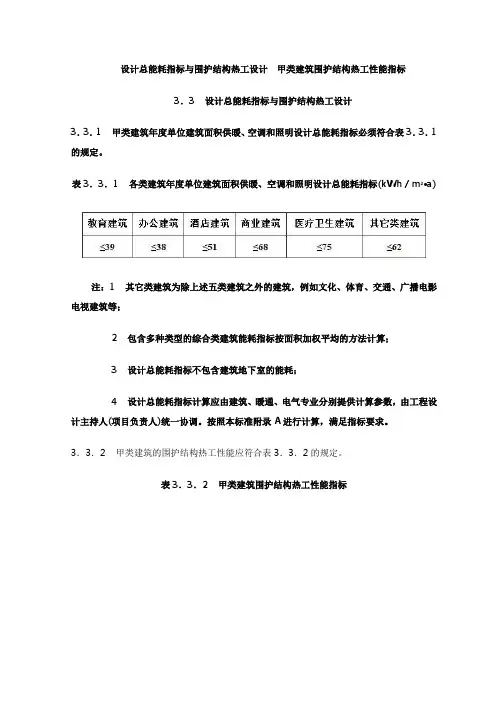

设计总能耗指标与围护结构热工设计甲类建筑围护结构热工性能指标3．3设计总能耗指标与围护结构热工设计3．3．1甲类建筑年度单位建筑面积供暖、空调和照明设计总能耗指标必须符合表3．3．1的规定。

表3．3．1各类建筑年度单位建筑面积供暖、空调和照明设计总能耗指标(kWh／m2·a)注：1其它类建筑为除上述五类建筑之外的建筑，例如文化、体育、交通、广播电影电视建筑等；2包含多种类型的综合类建筑能耗指标按面积加权平均的方法计算；3设计总能耗指标不包含建筑地下室的能耗；4设计总能耗指标计算应由建筑、暖通、电气专业分别提供计算参数，由工程设计主持人(项目负责人)统一协调。

按照本标准附录A进行计算，满足指标要求。

3．3．2甲类建筑的围护结构热工性能应符合表3．3．2的规定。

表3．3．2甲类建筑围护结构热工性能指标3．3．3乙类建筑物的围护结构的热工性能应符合表3．3．3的规定。

表3．3．3乙类建筑围护结构热工性能指标3．3．4建筑物的局部围护结构热工性能指标应符合表3．3．4的规定。

表3．3．4建筑局部围护结构热工性能指标注：1周边地面系指室外地坪以上距外墙内表面2m以内的地面；2地面热阻仅为保温材料层的热阻；3地下室外墙和顶板热阻系指土壤以内各层保温材料的热阻之和；4变形缝内沿周边应填低密度保温材料，且填充深度不小于300mm。

3．3．5地下室、半地下室的围护结构应符合下列规定：1与土壤接触的地下室、半地下室外墙保温层应与室外地坪以上外墙保温层衔接；2与室外空气接触的供暖空调地下室、半地下室(包括下沉式广场、有透光顶的步行街等)围护结构的热工性能指标应符合本标准表3．3．2、表3．3．3、表3．3．4的规定。

3．3．6建筑围护结构的传热系数计算应符合下列规定：1屋面、外墙、底面接触室外空气的架空或外挑楼板的传热系数为包括结构性热桥在内的平均值，平均传热系数的计算应符合本标准附录B的规定；2外窗(包括透光幕墙)的传热系数应按现行行业标准《建筑门窗玻璃幕墙热工计算规程》JGJ／T151的规定计算。

建筑节能设计注意事项一、设计依据1．公共建筑执行《公共建筑节能设计标准》GB 50189-2005。

2．西安地区居住建筑（包括住宅，宿舍，公寓，托幼等）执行《西安市居住建筑节能设计标准》DBJ 61-44-2007。

3．陕西省其它地区居住建筑执行《民用建筑节能设计标准，陕西省实施细则》陕DBJ24-8-97。

4．陕西省外采暖居住建筑执行《民用建筑节能设计标准》JGJ26-95。

二、建筑围护结构保温常用做法及热工性能指标1．屋面保温常用做法及热工性能指标2．外墙保温常用做法及热工性能指标外墙保温选用说明：1.表中传热系数均为主体断面的传热系数，而节能标准中的指标一般是指平均传热系数（Km），选用时应乘一个修正系数。

2.公共建筑外墙外保温时，修正系数为1，可直接选用。

如体形系数≤0.3，外墙用200厚加气混凝土砌块，外贴发泡聚苯板EPS，可直接查得保温层厚度为25，K=0.59。

3.公共建筑外墙内保温时，砖混结构的修正系数为1.15，剪力墙结构的修正系数为1.25，框架结构的修正系数为1.3。

如体形系数≤0.3，外墙用240厚多孔砖的框架建筑，内贴挤塑聚苯板XPS，经过反算，可查得保温层厚度为50，Km=0.46*1.3=0.60。

4.单身宿舍无阳台时，外墙外保温修正系数取1，可直接选用。

如西安市某5层的砖混宿舍，外贴发泡聚苯板EPS，可直接查得保温层厚度为45，K=0.60。

5.住宅建筑一般有阳台等热桥，外墙外保温时建议取修正系数1.05，如西安市某高层住宅，剪力墙结构，外贴发泡聚苯板EPS，经过反算，可查得保温层厚度为55，Km=0.66*1.05=0.69。

6.西安地区居住建筑采用外墙内保温时，传热系数可直接查选，如西安市某高层住宅，剪力墙结构，内贴挤塑聚苯板XPS，可查得保温层厚度为85，K=0.35。

7.飘窗建议按钢筋混凝土外墙选用。

3．接触室外空气的楼板保温常用做法及热工性能指标4．不采暖空间上部楼板保温常用做法及热工性能指标5．采暖与不采暖房间之间的内墙保温常用做法及热工性能指标见西安市节能标准第33页。

附录 围护结构保温材料选用及热工性能指标附录A 屋面保温材料选用及热工性能参数A.0.1 屋面保温材料主要性能指标应符合表A.0.1的要求表A.0.1屋面保温材料的主要性能指标材料名称表观密度或干密度 (kg/m 3)体积吸水率 (v/v,%) 导热系数标准值 λ[W/(m ·K)]修正系数 а 导热系数计算值 λc [W/(m ·K)]真空保温板 ≤450 ≤3.0 0.008 1.4 0.011 硬泡聚氨酯（PU ） ≥35 ≤3.0 0.024 1.1 0.026 挤塑聚苯板（XPS ） ≥32 ≤1.5 0.030 1.2 0.036 模塑聚苯板（EPS ）≥20 ≤4.0 0.041 1.3 0.053 泡沫玻璃板 ≥150 ≤0.5 0.062 1.2 0.074 发泡水泥板≤250≤10.00.0651.20.078注：本表中挤塑聚苯板、模塑聚苯板等性能参数取自国家标准《屋面工程技术规范》GB50345-2012附录B 表B.2.1A.0.2 正置式屋面的保温材料、厚度及热工性能按表A.0.2-1、表A.0.2-2确定构造示意图构造层次导热系数[W/m ·K] 1）细石钢筋混凝土 40mm λ=1.740 2）隔离层+防水层 — 3）水泥砂浆找平层 20mm λ=0.930 4）保温层（d 厚）（见下表）（见表A.0.1） 5）水泥砂浆找平层 20mmλ=0.930 6）轻骨料混凝土找坡层最薄处30mm λ=0.300 7）钢筋混凝土屋面板 120mmλ=1.740保温材料 设计厚度（mm ）传热系数 [W/(m 2·K)]传热系数规定限值真空保温板 13 0.66 K ≤0.8 [W/(m 2·K)]硬泡聚氨酯（PU ） 25 0.77 挤塑聚苯板（XPS ） 35 0.76 模塑聚苯板（EPS ）50 0.78 泡沫玻璃板 70 0.77 发泡水泥板750.76构造做法见《屋面工程技术规程》GB50345-2012表3.0.2构造示意图构造层次导热系数[W/m ·K]1）瓦、挂瓦条、顺水条 — 2）细石钢筋混凝土 40mm λ=1.740 3）隔离层+防水层 — 4）水泥砂浆找平层 20mmλ=0.930 5）保温层（d 厚）（见下表） （见表A.0.1） 6）水泥砂浆找平层 20mm λ=0.930 7）钢筋混凝土屋面板 120mm λ=1.740保温材料 设计厚度（mm ）传热系数 [W/(m 2·K)]传热系数规定限值真空保温板 13 0.69 K ≤0.8 [W/(m 2·K)]硬泡聚氨酯（PU ） 30 0.70 挤塑聚苯板（XPS ） 35 0.80 模塑聚苯板（EPS ）55 0.76 泡沫玻璃板 75 0.77 发泡水泥板800.76构造做法见《坡屋面建筑构造(一)》09J202-1中页K4A.0.3 倒置式屋面的保温材料、厚度及热工性能按表A.0.3-1、表A.0.3-2确定构造示意图构造层次导热系数[W/m ·K] 1）细石钢筋混凝土 40mm λ=1.740 2）保温层（d 厚）（见下表） （见表A.0.1）3）隔离层+防水层— 4）水泥砂浆找平层 20mmλ=0.930 5）轻骨料混凝土找坡层最薄处30mm λ=0.300 6）钢筋混凝土屋面板 120mmλ=1.740保温材料 计算厚度（mm ） 设计厚度（mm ） 传热系数 [W/(m 2·K)]传热系数规定限值硬泡聚氨酯（PU ） 25 35 0.78 K ≤0.8 [W/(m 2·K)]挤塑聚苯板（XPS ）34 45 0.79 泡沫玻璃板70900.79构造做法见《屋面工程技术规程》GB50345-2012表3.0.2 注：倒置式屋面保温层的设计厚度按计算厚度增加25%；构造示意图构造层次导热系数[W/m·K] 1）瓦、挂瓦条、顺水条—2）细石钢筋混凝土 40mm λ=1.740 3）保温层（d厚）（见下表）（见表A.0.1）4）隔离层+防水层—5）水泥砂浆找平层 20mm λ=0.930 6）钢筋混凝土屋面板 120mm λ=1.740保温材料计算厚度（mm）设计厚度（mm）传热系数 [W/(m2·K)] 传热系数规定限值硬泡聚氨酯（PU）28 35 0.79K≤0.8 [W/(m2·K)] 挤塑聚苯板（XPS）36 45 0.79泡沫玻璃板74 95 0.80构造做法见《坡屋面建筑构造(一)》09J202-1中页K4注：倒置式屋面保温层的设计厚度应按计算厚度增加25%；A.0.4倒置式屋面采用B1级保温材料时，应按住宅单元设置防火隔断墙，防火隔断墙为厚度不小于100 mm的不燃烧体，应从屋面板砌至高出屋面完成面不小于250mm；防火隔断墙可利用住宅单元分隔墙延伸至屋面以上，高度不小于250mm；防火隔断墙之间的屋顶面积不应大于300㎡，当屋面面积大于300㎡时，应增设一道防火隔断墙；防火隔断墙的泛水构造应符合屋面防水技术规范要求。
