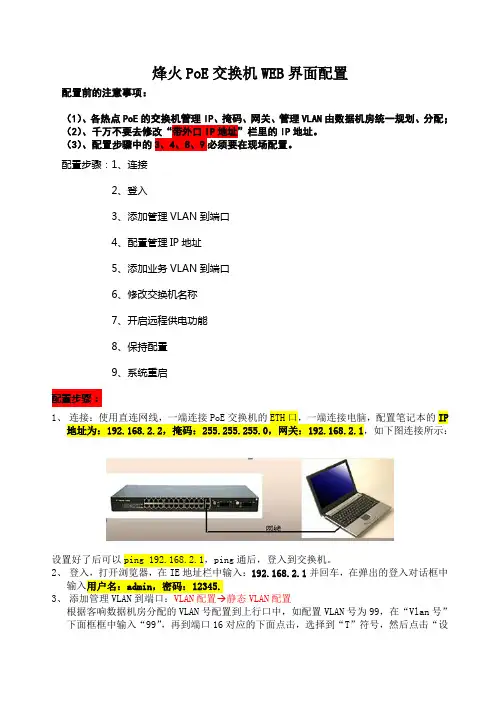

烽火PoE交换机WEB界面配置配置前的注意事项：（1）、各热点PoE的交换机管理IP、掩码、网关、管理VLAN由数据机房统一规划、分配；（2）、千万不要去修改“带外口IP地址”栏里的IP地址。
（3）、配置步骤中的3、4、8、9必须要在现场配置。
配置步骤：1、连接2、登入3、添加管理VLAN到端口4、配置管理IP地址5、添加业务VLAN到端口6、修改交换机名称7、开启远程供电功能8、保持配置9、系统重启配置步骤：1、连接：使用直连网线，一端连接PoE交换机的ETH口，一端连接电脑，配置笔记本的IP地址为：192.168.2.2，掩码：255.255.255.0，网关：192.168.2.1，如下图连接所示：设置好了后可以ping 192.168.2.1，ping通后，登入到交换机。
2、登入，打开浏览器，在IE地址栏中输入：192.168.2.1并回车，在弹出的登入对话框中输入用户名：admin，密码：12345.3、添加管理VLAN到端口：VLAN配置 静态VLAN配置根据客响数据机房分配的VLAN号配置到上行口中，如配置VLAN号为99，在“Vlan号”下面框框中输入“99”，再到端口16对应的下面点击，选择到“T”符号，然后点击“设置”，管理VLAN 99就配置好了，如下图所示：VLAN配置好后，进行管理IP地址配置。
4、配置管理IP地址，管理VLAN：系统配置→网络配置。
管理IP和管理VLAN由客响数据机房分配。
如配置IP地址为192.168.3.2，掩码为24位，缺省网关：192.168.3.1，管理VLAN为99，配置好后点“设置”。
如下图所示：5、添加业务VLAN到端口：VLAN配置→静态VLAN配置。
配置好后点“设置”。
后维护），如下图系统名称为“国光超市”：他保持默认，如下图：8、保存配置：系统配置→保存配置，在配置文件中选择“save”,点击“设置”。
再点击“设置”，系统重启。
刷新浏览器后，重新登入，查看。
烽火GPON开通指导手册一、OLT开通 (2)1、现场配置OLT的管理VLAN (2)2、网管上添加网元 (2)1）进入编辑模式 (3)2）添加逻辑域 (3)3）添加AN5516-01 系统 (4)4）增加模块 (5)5）检测物理配置 (6)6）卡授权 (6)7）校时 (7)8)设置告警接收地址 (8)9）时间管理配置 (9)二、ONU开通步骤 (10)1）配置局端VLAN（新增SVLAN时） (10)2）配置QINQ模板（双层VLAN情况） (11)3）ONU授权 (12)4）修改ONU名称 (13)5）配置ONU带宽 (15)6）ONU端口业务配置 (17)三、ONU开通（语音业务） (18)1）局端VLAN（新增VLAN时） (18)2）NGN上联接口配置 (19)3）NGN上联用户数据配置 (20)4）GPON业务带宽配置 (21)5）ONU业务配置 (21)四、开通后配置和通道检查（命令行） (22)1）登陆GC4B盘和ONU方法 (22)2）检查ONU配置（ONU上） (23)3）检查ONU配置（GC4B盘上） (24)4）检查ONU配置（主控盘HSWA上） (24)五、开通后通道检查（网管） (24)1）ONU上学习MAC地址情况： (24)2）OLT上学习MAC地址： (25)六、告警 (26)1）常见告警 (26)2）告警屏蔽 (26)七、定期备份 (27)1）OLT配置备份 (27)A）打开WFTP软件 (28)B）从网管导出配置 (28)2）数据库备份 (29)附：一、烽火GPON设备介绍： (30)二、小技巧： (30)1、ONU查询 (30)2、导入网管配置方法： (32)1）进入编辑模式 (32)2）导入配置数据 (32)一、OLT开通1、现场配置OLT的管理VLAN串口命令行设置管理vlan的命令：GEPON //第一层用户名GEPON //第一层密码EN //第一层用户名GEPON //第一层用户名cd device //进入device目录下set uplink port 19:1 enable //打开19槽第一口set uplink port 19:1 auto_negotiation enable //打开自协商功能cd service //进入service目录下set manage vlan name manage vid 3000 inputport 19:1 tagged//配置管理VLAN和上联端口set manage vlan name manage ip 172.28.76.2/22 172.28.76.1//配置管理IP、掩码和网关cd .. //退到根目录下set debugip 192.168.1.1 mask 255.255.255.0//设置本地EMS口IP(用于本地接网管管理)hostname ZJQXTZ_OLT1 //修改系统名称SAVE //保存到此配置完成，命令的详细解释请看附件：5516-01上网管命令行.doc2、网管上添加网元1）进入编辑模式点击快捷图标，点击后图标周围有蓝框：2）添加逻辑域增加逻辑域可以方便进行区域管理，可以分权分域管理，不同用户管理不同的区域。

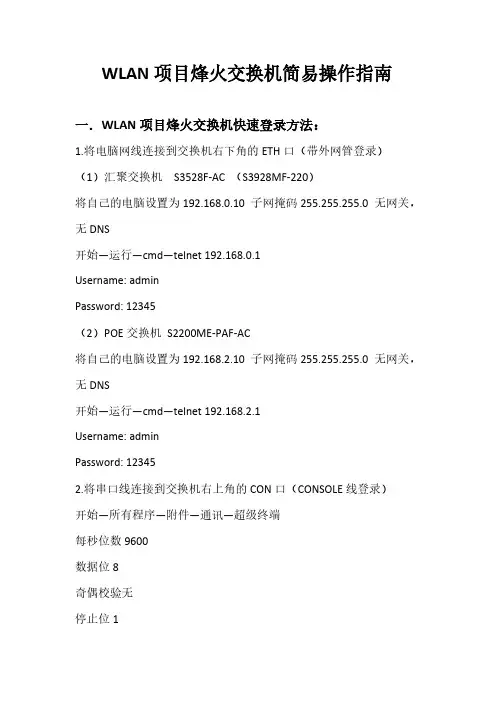

WLAN项目烽火交换机简易操作指南一．WLAN项目烽火交换机快速登录方法：1.将电脑网线连接到交换机右下角的ETH口（带外网管登录）（1）汇聚交换机S3528F-AC （S3928MF-220）将自己的电脑设置为192.168.0.10 子网掩码255.255.255.0 无网关，无DNS开始—运行—cmd—telnet 192.168.0.1Username: adminPassword: 12345（2）POE交换机S2200ME-PAF-AC将自己的电脑设置为192.168.2.10 子网掩码255.255.255.0 无网关，无DNS开始—运行—cmd—telnet 192.168.2.1Username: adminPassword: 123452.将串口线连接到交换机右上角的CON口（CONSOLE线登录）开始—所有程序—附件—通讯—超级终端每秒位数9600数据位8奇偶校验无停止位1数据流控制无Username: adminPassword: 12345二．以烽火S2216ME-PAF-AC交换机为例，示范烽火POE交换机基本查障命令行以及一些简单的故障检测应对措施：（1）查看交换机各端口对AP的供电功率show pse int可见，交换机1-15口均有功率且基本为3000mW左右即3W左右。
如果某端口功率较其他端口功率过低且工作不正常的话，建议检查如下三点：①AP是否工作正常。
②网线质量、长度方面是否存在问题。
③是否已经安装了AP自带供电模块。
（2）查看交换机各端口状态以上可见，交换机1-15口均为UP状态，同时上联口为18口也UP。
如果某端口物理连接上已经有AP，但端口未UP，建议检查如下三点：①AP是否工作正常。
②网线质量、长度方面是否存在问题。
③如未使用AP自带供电模块，请show pse int查看是否使能了POE交换机供电功能（3）关闭1-16端口供电功能（4）打开1-16端口供电功能（5）查看交换机各端口连接AP的MAC地址㈠如果有未能学习到某端口AP的MAC地址的情况，建议检查如下两点：①AP是否工作正常。
烽火POE交换机通过console线进行配置，把console线网线一头插到交换机CON配置口，一头接串口转USB线，再把USB线那头插电脑U口，打开windows系统开始菜单——附件——通讯——超级终端，在超级终端里新建一个连接，选择相应的com口，然后参数设置调为默认，如图：点确定，就可以连接交换机了，输入用户名admin，密码12345，就登陆到交换机配置界面了，默认是在#号特权模式，然后输入以下命令进行配置：S2200ME-PAF#S2200ME-PAF#config （进入全局配置模式）S2200ME-PAF(config)#S2200ME-PAF(config)#hostname HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE （给交换机命名，不同地点的根据需要修改名字）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 602（创建POE交换机网管vlan602，进入vlan配置模式，网管vlan这个数据都是移动提供）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-602)#member 25-26 tagged （将上行口加入到POE交换机网管vlan里，这样才能从上层设备管理到本交换机，25-26表示25到26口，这里是24口交换机，25、26口作为上联口，随便接哪个都可以上联，所以这里把两个口都配上，tagged表示此口只接收带有vlan标记的帧）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-602)#q （quit退出vlan配置模式）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int e 25 （进入上联口25口进行配置）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-25)#duplex full speed 100 （将接口设置为强制百兆全双工模式，以使能和汇聚交换机百兆光口协商起来）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-25)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int e 26 （在26口上进行同样的配置）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-26)#duplex full speed 100HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-26)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#system （进入系统配置模式）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#ip address 10.13.21.2 255.255.255.224（设置交换机管理IP地址和掩码，这个数据也是移动给分配）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#manage vlan 602（设置交换机网管vlan，就是前面配置的602）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#gateway 10.13.21.1（配置交换机网关地址，指向上级汇聚交换机，同样由移动提供，分配交换机管理IP时就会一起把网关分给你）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 1 （进入vlan1）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1)#no mem 1-26 （将所有接口退出vlan1，因为vlan1一般都不用）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 1001（创建AP管理vlan1001，不同热点的AP管理vlan不同，由AP厂家或移动给分配）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1001)#mem 1-24 untagged （将1-24网口加入到vlan1001中，untagged表示这里接收的是AP发上来的未打vlan标记的帧，进入接口后就将打上vlan1001的标记）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1001)#mem 25-26 tagged（将上联口加入到vlan1001中，这里是tagged的，因为下联口接收到的帧经过交换机再透传上去时已经是打过vlan标记的了）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1001)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 2001（创建AP业务vlan2001，有的地方只需要一个AP管理vlan就行，不需要业务vlan，这个看具体AP数据是如何规划的，咨询AP厂家）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-2001)#mem 1-26 tagged （将所有口加入到业务vlan2001中，并且tagged的）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-2001)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#port 1-24 pvid 1001 （设置下联口pvid为AP管理vlan号1001，即下联口收到AP发过来的未打vlan标记的帧后，就给它打上vlan1001的帧标记，这个和前面的AP管理vlan要对应上）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#port 1-24 pse enable （开启下联口的端口POE供电）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#pse reserved-threshold 20 （新版POE 交换机有一个端口供电功率因子参数设置，这里20是个经验值）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#port 1-24 loop-check vlan 1001 （开启下联口的环路检测功能，检测的vlan是AP的管理vlan1001，这样可以避免工程上有时候网线或AP故障导致成环引起广播风暴，进而使整个热点的AP受影响，开启环路检测后，一旦检测到环路，交换机就会把该端口隔离，不会影响到其它口的业务，注意，环路检测应只在业务口上开启也就是接AP的口，上联口和级联口上不要开启）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE#write file （在特权模式下保存配置，然后按y确认）至此，交换机的开通完成，如果下面已接有AP，可以在#号模式下输入show interface查看接口状态，比如HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE#show interfaceIf Admin Link CurrDpx/Spd CfgDpx/Spd Descr1 UP UP Full/100M Auto/---- ---2 UP UP Full/100M Auto/---- ---3 UP Down ----/---- Auto/---- ---4 UP Down ----/---- Auto/---- ---5 UP Down ----/---- Auto/---- ---6 UP Down ----/---- Auto/---- ---7 UP Down ----/---- Auto/---- ---8 UP Down ----/---- Auto/---- ---9 UP UP Full/100M Full/100M ---10 UP Down ----/---- Full/100M ---第一列是端口号，第二列是端口逻辑管理状态，默认全部是up状态的，第三列是端口物理链路状态，第二列第三列上都显示up才表示端口开起来了，如果第三列是down，就没有接设备或没协商起来。
烽火POE交换机通过console线进行配置，把console线网线一头插到交换机CON配置口，一头接串口转USB线，再把USB线那头插电脑U口，打开windows系统开始菜单——附件——通讯——超级终端，在超级终端里新建一个连接，选择相应的com口，然后参数设置调为默认，如图：点确定，就可以连接交换机了，输入用户名admin，密码12345，就登陆到交换机配置界面了，默认是在#号特权模式，然后输入以下命令进行配置：S2200ME-PAF#S2200ME-PAF#config （进入全局配置模式）S2200ME-PAF(config)#S2200ME-PAF(config)#hostname HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE （给交换机命名，不同地点的根据需要修改名字）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 602（创建POE交换机网管vlan602，进入vlan配置模式，网管vlan这个数据都是移动提供）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-602)#member 25-26 tagged （将上行口加入到POE交换机网管vlan里，这样才能从上层设备管理到本交换机，25-26表示25到26口，这里是24口交换机，25、26口作为上联口，随便接哪个都可以上联，所以这里把两个口都配上，tagged表示此口只接收带有vlan标记的帧）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-602)#q （quit退出vlan配置模式）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int e 25 （进入上联口25口进行配置）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-25)#duplex full speed 100 （将接口设置为强制百兆全双工模式，以使能和汇聚交换机百兆光口协商起来）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-25)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int e 26 （在26口上进行同样的配置）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-26)#duplex full speed 100HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-eth-26)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#system （进入系统配置模式）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#ip address 10.13.21.2 255.255.255.224（设置交换机管理IP地址和掩码，这个数据也是移动给分配）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#manage vlan 602（设置交换机网管vlan，就是前面配置的602）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#gateway 10.13.21.1（配置交换机网关地址，指向上级汇聚交换机，同样由移动提供，分配交换机管理IP时就会一起把网关分给你）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-system)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 1 （进入vlan1）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1)#no mem 1-26 （将所有接口退出vlan1，因为vlan1一般都不用）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 1001（创建AP管理vlan1001，不同热点的AP管理vlan不同，由AP厂家或移动给分配）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1001)#mem 1-24 untagged （将1-24网口加入到vlan1001中，untagged表示这里接收的是AP发上来的未打vlan标记的帧，进入接口后就将打上vlan1001的标记）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1001)#mem 25-26 tagged（将上联口加入到vlan1001中，这里是tagged的，因为下联口接收到的帧经过交换机再透传上去时已经是打过vlan标记的了）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-1001)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#int vlan 2001（创建AP业务vlan2001，有的地方只需要一个AP管理vlan就行，不需要业务vlan，这个看具体AP数据是如何规划的，咨询AP厂家）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-2001)#mem 1-26 tagged （将所有口加入到业务vlan2001中，并且tagged的）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config-vlan-2001)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#port 1-24 pvid 1001 （设置下联口pvid为AP管理vlan号1001，即下联口收到AP发过来的未打vlan标记的帧后，就给它打上vlan1001的帧标记，这个和前面的AP管理vlan要对应上）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#port 1-24 pse enable （开启下联口的端口POE供电）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#pse reserved-threshold 20 （新版POE 交换机有一个端口供电功率因子参数设置，这里20是个经验值）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#port 1-24 loop-check vlan 1001 （开启下联口的环路检测功能，检测的vlan是AP的管理vlan1001，这样可以避免工程上有时候网线或AP故障导致成环引起广播风暴，进而使整个热点的AP受影响，开启环路检测后，一旦检测到环路，交换机就会把该端口隔离，不会影响到其它口的业务，注意，环路检测应只在业务口上开启也就是接AP的口，上联口和级联口上不要开启）HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE(config)#qHEZJK-MS-WLAN-ZJKYD-HB001-FHPOE#write file （在特权模式下保存配置，然后按y确认）至此，交换机的开通完成，如果下面已接有AP，可以在#号模式下输入show interface查看接口状态，比如HEZJK-MS-WLAN-ZJKYD-HB001-FHPOE#show interfaceIf Admin Link CurrDpx/Spd CfgDpx/Spd Descr1 UP UP Full/100M Auto/---- ---2 UP UP Full/100M Auto/---- ---3 UP Down ----/---- Auto/---- ---4 UP Down ----/---- Auto/---- ---5 UP Down ----/---- Auto/---- ---6 UP Down ----/---- Auto/---- ---7 UP Down ----/---- Auto/---- ---8 UP Down ----/---- Auto/---- ---9 UP UP Full/100M Full/100M ---10 UP Down ----/---- Full/100M ---第一列是端口号，第二列是端口逻辑管理状态，默认全部是up状态的，第三列是端口物理链路状态，第二列第三列上都显示up才表示端口开起来了，如果第三列是down，就没有接设备或没协商起来。

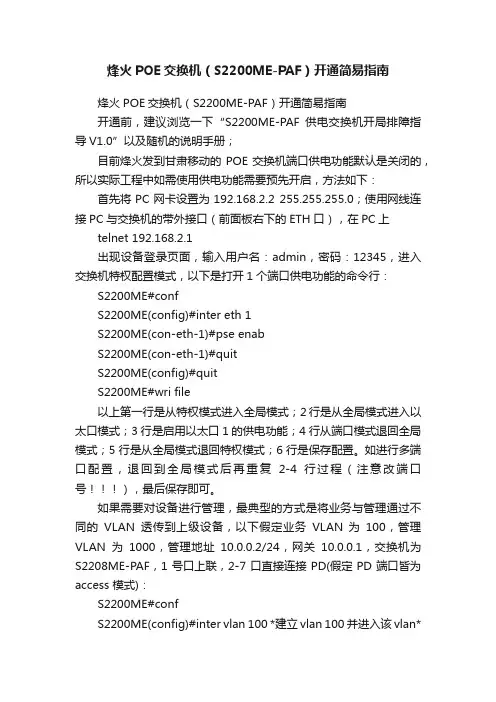

烽火POE交换机（S2200ME-PAF）开通简易指南烽火POE交换机（S2200ME-PAF）开通简易指南开通前，建议浏览一下“S2200ME-PAF供电交换机开局排障指导V1.0”以及随机的说明手册；目前烽火发到甘肃移动的POE交换机端口供电功能默认是关闭的，所以实际工程中如需使用供电功能需要预先开启，方法如下：首先将PC网卡设置为192.168.2.2 255.255.255.0；使用网线连接PC与交换机的带外接口（前面板右下的ETH口），在PC上telnet 192.168.2.1出现设备登录页面，输入用户名：admin，密码：12345，进入交换机特权配置模式，以下是打开1个端口供电功能的命令行：S2200ME#confS2200ME(config)#inter eth 1S2200ME(con-eth-1)#pse enabS2200ME(con-eth-1)#quitS2200ME(config)#quitS2200ME#wri file以上第一行是从特权模式进入全局模式；2行是从全局模式进入以太口模式；3行是启用以太口1的供电功能；4行从端口模式退回全局模式；5行是从全局模式退回特权模式；6行是保存配置。
如进行多端口配置，退回到全局模式后再重复2-4行过程（注意改端口号），最后保存即可。
如果需要对设备进行管理，最典型的方式是将业务与管理通过不同的VLAN透传到上级设备，以下假定业务VLAN 为100，管理VLAN为1000，管理地址10.0.0.2/24，网关10.0.0.1，交换机为S2208ME-PAF，1号口上联，2-7口直接连接PD(假定PD端口皆为access 模式)：S2200ME#confS2200ME(config)#inter vlan 100 *建立vlan 100并进入该vlan*S2200ME(config-vlan100)#member 1 tag *将1号端口加入vlan100并将该口定义为透传模式* S2200ME(config-vlan100)#member 2-7 untag *将2-7号端口加入vlan100并将该口定义为非透传即访问模式*S2200ME(config-vlan100)#app 2-7 *将2-7号端口默认的vlan 号定义为100*S2200ME(config-vlan100)#quit *退出vlan模式返回全局模式* S2200ME(config)# inter vlan 1000 *建立vlan 1000并进入该vlan*S2200ME(config-vlan1000)#member 1 tag *将1号端口加入vlan1000并将该口定义为透传模式* S2200ME(config-vlan1000)#quit *退出vlan模式返回全局模式*S2200ME(config)#system *进入系统模式*S2200ME(config-system)#ip add 10.0.0.2/24 *定义带内管理地址*S2200ME(config-system)#gate 10.0.0.1 *定义网关*S2200ME(config-system)#man vlan 1000 *定义管理vlan*S2200ME(config-system)#quit *退出系统模式返回全局模式* S2200ME(config)#inter vlan 1 *进入vlan1*S2200ME(config-vlan1)#no member 1-8 *将1-8号端口清除出vlan 1------这是出厂默认值*S2200ME(config-vlan1)#quitS2200ME(config)#quitS2200ME#wri file以上配置一般安装前完成。

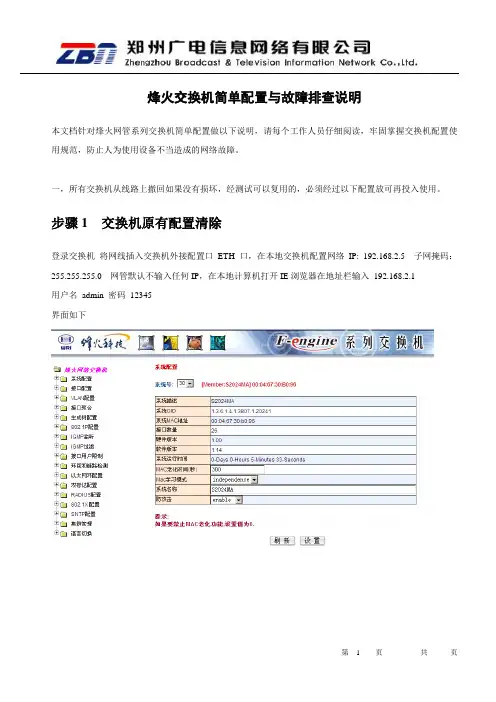

烽火交换机简单配置与故障排查说明本文档针对烽火网管系列交换机简单配置做以下说明，请每个工作人员仔细阅读，牢固掌握交换机配置使用规范，防止人为使用设备不当造成的网络故障。
一，所有交换机从线路上撤回如果没有损坏，经测试可以复用的，必须经过以下配置放可再投入使用。
步骤1 交换机原有配置清除登录交换机将网线插入交换机外接配置口ETH口，在本地交换机配置网络IP: 192.168.2.5 子网掩码：255.255.255.0 网管默认不输入任何IP，在本地计算机打开IE浏览器在地址栏输入192.168.2.1用户名admin 密码12345界面如下选择左边配置选项系统配置－系统重启－最后选项（rebootToFactoryDault）选择设置系统充气后便还愿为出厂设置。
步骤2 重新再配置交换机－隔离端口首先按原有方式进入交换机配置界面，配置端口隔离Pvlan选择左边配置VLAN配置－私有VLAN配置在pvlan号输入1 除了1口上联口保持－状态其他端口均点选为| 状态如图然后选择设置设备完成后状态如上图，然后保存设置选择系统配置保存配置选择SA VE 后点选设置完毕。
步骤3 加入到小区任何地方，在系统上均要写入楼号单元层等信息。
选择－系统配置－系统信息，在系统名称里如上图写入交换机所在位置信息，写入后点选设置设置完毕后，选择保存配置选择SA VE 点选设置完毕。
二．更换小区主节点交换机配置说明所有小区主节点交换机均配置有管理IP地址，所有更换行为均要通知宽带部63313048 或63313028，新换交换机均要配置原有管理IP地址方可更换。
更换后经专家座席确认管理地址生效后放可离开工作现场。
按上述方法进入交换机管理界面，在系统配置－网络配置中按照上图方法写入相应的管理IP 和网关，写入后点选设置生效。
每个主节点为主管理交换机，相应配置角色为命令行交换机，配置方法如下图在集群管理－全局配置角色选择命令交换机选择确认后选设置生效，然后保存设置，完毕。
![(烽火)交换机简易操作指南(V1[1].0)](https://uimg.taocdn.com/17f2b413a8114431b80dd802.webp)
WLAN项目烽火交换机简易操作指南一．WLAN项目烽火交换机快速登录方法：1.将电脑网线连接到交换机右下角的ETH口（带外网管登录）（1）汇聚交换机S3528F-AC （S3928MF-220）将自己的电脑设置为192.168.0.10 子网掩码255.255.255.0 无网关，无DNS开始—运行—cmd—telnet 192.168.0.1Username: adminPassword: 12345（2）POE交换机S2200ME-PAF-AC将自己的电脑设置为192.168.2.10 子网掩码255.255.255.0 无网关，无DNS开始—运行—cmd—telnet 192.168.2.1Username: adminPassword: 123452.将串口线连接到交换机右上角的CON口（CONSOLE线登录）开始—所有程序—附件—通讯—超级终端每秒位数9600数据位8奇偶校验无停止位1数据流控制无Username: adminPassword: 12345二．以烽火S2216ME-PAF-AC交换机为例，示范烽火POE交换机基本查障命令行以及一些简单的故障检测应对措施：（1）查看交换机各端口对AP的供电功率show pse int可见，交换机1-15口均有功率且基本为3000mW左右即3W左右。
如果某端口功率较其他端口功率过低且工作不正常的话，建议检查如下三点：①AP是否工作正常。
②网线质量、长度方面是否存在问题。
③是否已经安装了AP自带供电模块。
（2）查看交换机各端口状态以上可见，交换机1-15口均为UP状态，同时上联口为18口也UP。
如果某端口物理连接上已经有AP，但端口未UP，建议检查如下三点：①AP是否工作正常。
②网线质量、长度方面是否存在问题。
③如未使用AP自带供电模块，请show pse int查看是否使能了POE交换机供电功能（3）关闭1-16端口供电功能（4）打开1-16端口供电功能（5）查看交换机各端口连接AP的MAC地址㈠如果有未能学习到某端口AP的MAC地址的情况，建议检查如下两点：①AP是否工作正常。
烽火网络交换机培训文档一、烽火网络交换机面板及指示灯说明：二、登陆交换机：⒈连接交换机：用网线将电脑网卡接交换机的带外网管口（带外网管口位与状态指示灯的左侧，接口旁边有“ETH”字样。
接口下方有一个绿色的指示灯。
如果桌面右下角一直出现说明电脑和交换机连接不正常请尝试更换网线，也有可能是极少数电脑网卡和交换机接口协商问题，可以尝试将网卡接口强制成100M全双工。
正常情况下右下角小电脑没红色“X”。
2.启动超级终端程序登陆交换机：①由于带外网管口的IP为192.168.2.1所以我们需要将电脑IP设为同一网段。
鼠标右键单击桌面上的，在弹出的菜单中选“属性”，在弹出的网络连接界面中找到自己网卡所对应的连接。
鼠标双击它，弹出如下界面，双击选择“Internet协议(TCP/IP)”然后在弹出的界面中填写电脑IP。
您现在就将IP设为192.168.2.2（即和带外网管口同一网段）掩码设为255.255.255.0如图：②启动超级终端程序：点桌面上的,选择“所有程序”->“附件”->“通讯”->“超级终端”。
如图：。
如果第一次登陆，需要您填写电话号码什么的，随意乱填就行，直到看到如下界面“连接使用时”选择“TCP/IP（Winsock）”地址填写:192.168.2.1,端口23点“确定”后即可登陆交换机。
若您配置的是S2008MA交换机，使用串口配置线登陆，则直接选择相应的COM口。
三．交换机VLAN的配置1.假设1-2口上联，3-5口上网(vlan1000),6-9可视电话(2103),10-16IPTV(2104)admin12345 /按上面一节讲的方法登录交换机，看到交换机界面后依次输入用户名密码进入交换机config /配置模式下int vlan 1000 /创建上网vlan1000mem 1-2 tag /将上联口1-2添加到vlan 1000 ,上联口设置成tag 模式mem 3-5 untag /添加上网用户接口，用户接口设置成untag模式qint vlan 2103 /创建可视电话vlan 2103mem 1-2 tag /将上联口1-2添加到vlan 2103 ,上联口设置成tag 模式mem 6-9 untag /添加可视电话用户接口，用户接口设置成untagqint vlan 2104mem 1-2 tagmem 10-16 untagq /返回配置模式port 3-5 pvid 1000 /设置用户接口的pvid,pvid值与所在vlan值相同port 6-9 pvid 2103 /设置用户接口的pvid,pvid值与所在vlan值相同port 10-16 pvid 2104port 1-16 flow-ctrl disable 关闭所有端口流量控制///////////////如果看IPTV和视频电话业务需配置如下命令一般业务不用配置/////////////////////// port 1-16 packet-limit broadcast 0 /关闭所有端口广播包限制port 1-16 packet-limit dlf 0 /关闭所有端口dlf包限制port 1-16 packet-limit multicast 0 /关闭所有端口组播包限制port 1-16 packet-limit b-m /关闭广播包组播包混合限制这个限制选项有的软件版本没有port 1-16 packet-limit b-m-f /关闭广播、组播、DLF包组合限制这个限制选项有的软件版本没有igmp-snoop /进入组播监听功能配置模式igmp-snoop enable /开启IPTV 视频电话所需的组播监听功能quit /返回配置模式/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// quit /返回普通模式write file /保存配置回车/确认保存2.配置完后，可以在普通模式下输入show vlan命令来查看vlan配置结果,如下：3.如果本台交换机还需要加挂交换机，那么完全可以下挂在1口或2口上。
1、烽火交换机vlan15和vlan1001全端口透传：S2200ME-PAF#con%Enter configuration commands.End with Ctrl+Z or command "quit" & "end"S2200ME-PAF(config)#interface vlan 15 //添加vlan15S2200ME-PAF(config-vlan-15)#member 1-18 tagged //将vlan15在1至18端口透传，根据现场实际情况，若现场为24口交换机，则全部都需要透传的命令为：member 1-24 taggedS2200ME-PAF(config-vlan-15)#exS2200ME-PAF(config)#interface vlan 1001 //添加vlan1001S2200ME-PAF(config-vlan-1001)#member 1-18 tagged //将vlan1001在1至18端口透传，根据现场实际情况，若现场为24口交换机，则全部都需要透传的命令为：member 1-24 tagged S2200ME-PAF(config-vlan-1001)#ex2、管理IP和管理VLAN配置：S2200ME-PAF(config)#systemS2200ME-PAF(config-system)#management vlan 15 //将vlan15设成管理vlanS2200ME-PAF(config-system)#ip address 10.243.253.30 255.255.255.0//配置管理IP地址，请留意IP地址的修改！S2200ME-PAF(config-system)#gateway 10.243.253.1//配置网关，请留意网管的修改！S2200ME-PAF(config-system)#exS2200ME-PAF(config)#ex3、烽火交换机POE供电开启：S2200ME-PAF(config)#interface ethernet 1 //进入1号端口S2200ME-PAF(config-eth-1)#pse enable //开启POE供电功能S2200ME-PAF(config-eth-1)#exS2200ME-PAF(config)#port 1-24 pse enable //也可以批量开启供电功能4、查看系统信息S2200ME-PAF#show system //查看系统信息system anti-attack enablesystem mac address 00.04.67.96.2E.18system mac aging time 300system address learn mode : independenceweb language chinesedot1q ingress-filter disableip address 10.243.253.30/24management vlan 15gateway 10.243.253.1out-band ip address 192.168.2.1/24arp-request timer 0bpdu tunnel mac 01:80:C2:00:00:03 to all-port5、查看vlan配置S2200ME-PAF#show vlanThere are 3 vlan in the system.************************************************** (D=Dynamic,T=Tagged,U=Untagged,-=None) ************************************************** Vlan 1------8 9-----16 17----241 UUUUUUUU UUUUUUUU UU15 TTTTTTTT TTTTTTTT TT1001 TTTTTTTT TTTTTTTT TT5、修改烽火读写团体名配置S2200ME-PAF# snmp community CZWLAN rw。
烽火PoE交换机命令行界面配置黄色为需要配置命令青绿为实际配置操作1、串口或者Telnet登入交换机，输入用户名：admin,密码：12345，进入到#模式；Username:adminPassword:*****S2200ME-PAF#2、在#模式下，输入：config，进入到config模式S2200ME-PAF#config%Enter configuration commands.End with Ctrl+Z or command "quit" & "end"S2200ME-PAF(config)#3、进入system模式，输入：systemS2200ME-PAF(config)#systemS2200ME-PAF(config-system)#4、在system模式下，配置管理IP、管理VLAN:ip address 192.168.3.2/24gateway 192.168.3.1management vlan 99S2200ME-PAF(config-system)#ip address 192.168.3.2/24S2200ME-PAF(config-system)#gateway 192.168.3.1S2200ME-PAF(config-system)#management vlan 99S2200ME-PAF(config-system)#quiS2200ME-PAF(config)#然后输入：quit，回到config模式下5、在config模式下，创建管理VLAN、业务VLAN.（如管理VLAN为：99、业务VLAN为：3446）创建管理VLAN：interface vlan 99推出config模式下，输入：quit创建业务VLAN：interface vlan 3446S2200ME-PAF(config)#inter vlan 99S2200ME-PAF(config-vlan-99)#quitS2200ME-PAF(config)#inter vlan 3446S2200ME-PAF(config-vlan-3446)#quit6、上行口透传VLAN,(如上行口为16)进入上行口:int eth 16添加管理VLAN到上行口：join vlan 99 tag添加业务VLAN到上行口：join vlan 3446 tagS2200ME-PAF(config)#inter eth 16S2200ME-PAF(config-eth-16)#join vlan 99 tagS2200ME-PAF(config-eth-16)#join vlan 3446 tagS2200ME-PAF(config-eth-16)#quit7、业务VLAN端口配置，如第1、2口分别接了一台AP，则配置为int eth 1join vlan 3446 untagquitint eth 2join vlan 3446 untagS2200ME-PAF(config)#inter eth 1S2200ME-PAF(config-eth-1)#join vlan 3446 untagS2200ME-PAF(config-eth-1)#quitS2200ME-PAF(config)#inter eth 2S2200ME-PAF(config-eth-2)#join vlan 3446 untagS2200ME-PAF(config-eth-2)#quit8、修改交换名名称(如国光超市)：hostname GGCSS2200ME-PAF(config)#hostname GGCSGGCS(config)#quit9、退出到#模式下，查看show runGGCS#show run10、保存配置，在#模式下：save file.,回车，输入“y”GGCS#save file附件：交换机配置脚本，供配置时参考交换机配置脚本打开telnet模式打开程序---WINDOWS程序---打开telent服务器和telent客户端Show vlan 查看vlan信息Show int 2(端口号) 查看端口信息Show int dy 查看交换机上所有maik地址Show system 查看交换机信息Config进入模式Int e 23(端口) 进入端口 no shut 打开端口Int vlan 3635 进入vlanNo vlan 3635 删除3635 vlan信息打开交换机供电Port 2-8（端口） pse enable打开PvidPort 2-8(端口号) pvid 3635(vlan号)172.20.50.24/24 四楼172.20.50.23/24 二楼。
烽火PoE交换机命令行界面配置黄色为需要配置命令青绿为实际配置操作1、串口或者Telnet登入交换机，输入用户名：admin,密码：12345，进入到#模式；Username:adminPassword:*****S2200ME-PAF#2、在#模式下，输入：config，进入到config模式S2200ME-PAF#config%Enter configuration commands.End with Ctrl+Z or command "quit" & "end"S2200ME-PAF(config)#3、进入system模式，输入：systemS2200ME-PAF(config)#systemS2200ME-PAF(config-system)#4、在system模式下，配置管理IP、管理VLAN:ip address 192.168.3.2/24gateway 192.168.3.1management vlan 99S2200ME-PAF(config-system)#ip address 192.168.3.2/24S2200ME-PAF(config-system)#gateway 192.168.3.1S2200ME-PAF(config-system)#management vlan 99S2200ME-PAF(config-system)#quiS2200ME-PAF(config)#然后输入：quit，回到ficonfig模式下5、在config模式下，创建管理VLAN、业务VLAN.（如管理VLAN为：99、业务VLAN为：3446）创建管理VLAN：interface vlan 99推出config模式下，输入：quit创建业务VLAN：interface vlan 3446S2200ME-PAF(config)#inter vlan 99S2200ME-PAF(config-vlan-99)#quitS2200ME-PAF(config)#inter vlan 3446S2200ME-PAF(config-vlan-3446)#quit6、上行口透传VLAN,(如上行口为16)进入上行口:int eth 16添加管理VLAN到上行口：join vlan 99 tag添加业务VLAN到上行口：join vlan 3446 tagS2200ME-PAF(config)#inter eth 16S2200ME-PAF(config-eth-16)#join vlan 99 tagS2200ME-PAF(config-eth-16)#join vlan 3446 tagS2200ME-PAF(config-eth-16)#quit7、业务VLAN端口配置，如第1、2口分别接了一台AP，则配置为int eth 1join vlan 3446 untagquitint eth 2join vlan 3446 untagS2200ME-PAF(config)#inter eth 1S2200ME-PAF(config-eth-1)#join vlan 3446 untagS2200ME-PAF(config-eth-1)#quitS2200ME-PAF(config)#inter eth 2S2200ME-PAF(config-eth-2)#join vlan 3446 untagS2200ME-PAF(config-eth-2)#quit8、修改交换名名称(如国光超市)：hostname GGCSS2200ME-PAF(config)#hostname GGCSGGCS(config)#quit9、退出到#模式下，查看show runGGCS#show run10、保存配置，在#模式下：save file.,回车，输入“y”GGCS#save file ? write file附件：交换机配置脚本，供配置时参考交换机配置脚本。
