下载文档原格式
书山有路勤为径，学海无涯苦作舟白云岩的主要用途白云石广泛用于建材、陶瓷、焊接、橡胶、造纸、塑料等工业中。
另外在农业、环保、节能、药用及保健等领域也得到了应用。
（1）在冶金工业上的利用白云岩在冶金工业中主要用做熔剂、耐火材料、提炼金属镁和镁化物。
用作熔剂白云岩作为炼铁和炼钢的熔剂，可起中和酸性炉渣的作用，提高炉渣的碱度、降低炉渣中FeO 的活度，以减轻炉渣对炉衬的侵蚀作用。
轻烧白云石主要用于炼钢，可提高钢渣的流动性，作造渣剂使用，不仅可延长转炉的寿命，提高炉渣的流动性，并可改善脱硫、脱磷反应的进行，还可节省大量萤石。
目前我国生产1t 钢需消耗170kg 白云岩。
而在炼铁时加入白云石可稀释炉渣，降低炉渣熔点，降低燃料的消耗，提高生铁质量。
用作耐火材料白云岩作为碱性耐火材料，主要用于炼钢的马丁炉、托马氏回转炉的炉衬，也用作为碱性平炉炉底和炉坡材料及冶炼过程中的补炉材料。
在冶炼优质铁锰合金、硅铁合金时，白云岩常为专用的炉料。
同时在炼钢造渣过程中，加入适量的轻烧白云石或生白云石，这是近年来一项新方法，以取代一部分生石灰，从而抑制炉衬中的MgO 向渣中溶解。
加入白云石可促使早期化渣，使渣中MgO 达到饱和状态，以提高渣的粘性，对炉衬有较好的粘附性，起到保护炉衬的作用。
提取金属镁及镁化物利用白云岩生产金属镁和镁化合物，其生产工艺为电解法或高温冶金法。
电解法是通过煅烧白云石与海水作用析出氢氧化镁，然后与盐酸反应转变为氧化镁，最后干燥的氯化镁和氯化钠、氯化钙一起在外加热电解池熔融。
高温冶金法是将白云岩与硅铁做成球团，在小直径真空炉中，于1100℃下熔融，形成硅酸钙炉渣，而镁变成蒸气，再用凝聚法回收。
利用同样方法，可生产氧化镁、氢氧化镁。
氧化镁是良好的耐火材料，而氢氧化镁用作生产一系列其它有用的镁化合物和用做塑料填料。
国外还用白云岩生产碳酸。

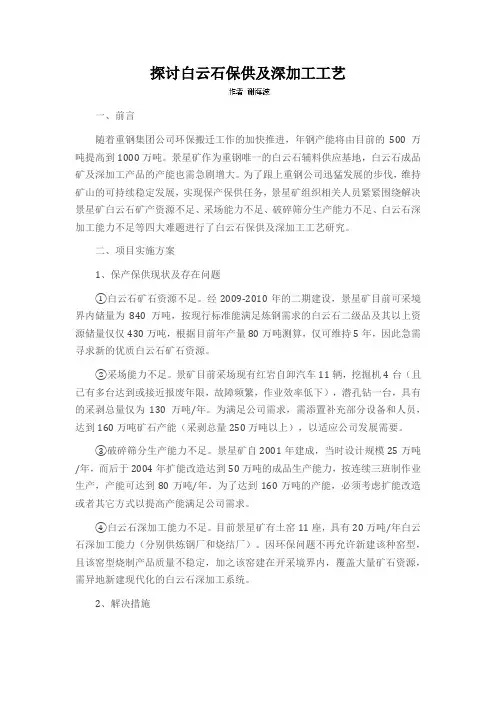

探讨白云石保供及深加工工艺一、前言随着重钢集团公司环保搬迁工作的加快推进，年钢产能将由目前的500万吨提高到1000万吨。
景星矿作为重钢唯一的白云石辅料供应基地，白云石成品矿及深加工产品的产能也需急剧增大。
为了跟上重钢公司迅猛发展的步伐，维持矿山的可持续稳定发展，实现保产保供任务，景星矿组织相关人员紧紧围绕解决景星矿白云石矿产资源不足、采场能力不足、破碎筛分生产能力不足、白云石深加工能力不足等四大难题进行了白云石保供及深加工工艺研究。
二、项目实施方案1、保产保供现状及存在问题①白云石矿石资源不足。
经2009-2010年的二期建设，景星矿目前可采境界内储量为840万吨，按现行标准能满足炼钢需求的白云石二级品及其以上资源储量仅仅430万吨，根据目前年产量80万吨测算，仅可维持5年，因此急需寻求新的优质白云石矿石资源。
②采场能力不足。
景矿目前采场现有红岩自卸汽车11辆，挖掘机4台（且已有多台达到或接近报废年限，故障频繁，作业效率低下），潜孔钻一台，具有的采剥总量仅为130万吨/年。
为满足公司需求，需添置补充部分设备和人员，达到160万吨矿石产能（采剥总量250万吨以上），以适应公司发展需要。
③破碎筛分生产能力不足。
景星矿自2001年建成，当时设计规模25万吨/年，而后于2004年扩能改造达到50万吨的成品生产能力，按连续三班制作业生产，产能可达到80万吨/年。
为了达到160万吨的产能，必须考虑扩能改造或者其它方式以提高产能满足公司需求。
④白云石深加工能力不足。
目前景星矿有土窑11座，具有20万吨/年白云石深加工能力（分别供炼钢厂和烧结厂）。
因环保问题不再允许新建该种窑型，且该窑型烧制产品质量不稳定，加之该窑建在开采境界内，覆盖大量矿石资源，需异地新建现代化的白云石深加工系统。
2、解决措施①资源能力保证。
针对景星矿现有储量紧缺问题，景星矿必须加快资源占有，以弥补景星矿资源能力的不足；同时减缓采场的平均下降速度，延长现有资源的服务年限。
白云石制备高纯度氧化镁工艺及应用探究
白云石是一种常见的矿物，在工业生产中有着广泛的应用。
其中，制备高纯度氧化镁是白云石最重要的应用之一。
本文将介绍白云石制
备高纯度氧化镁的工艺流程及其应用探究。
白云石制备高纯度氧化镁的工艺流程通常包括以下几个步骤：
1. 原料选择：选择质量好、含杂质少的白云石矿石为原材料。
2. 粉碎：将白云石矿石进行粉碎，获得所需的原料粉末。
3. 氧化镁制备：将所得的白云石粉末放入高温炉中，在高温下发
生反应，制备出氧化镁。
4. 去杂：制备出的氧化镁中还含有杂质，需要进行去杂处理。
5. 精制：将去杂后的氧化镁进行再次加热，去掉其中的气体和水分。
6. 包装：精制后的高纯度氧化镁装入适宜的容器，存放或运输。
白云石制备高纯度氧化镁在工业生产中应用广泛。
主要应用包括：
1. 生产窑炉衬里：高纯度氧化镁在炼钢、制铁过程中作为耐火材
料的一种重要原料。
2. 电子工业：高纯度氧化镁在电子工业中用作制造氧化镁陶瓷材
料的原材料。
3. 其他工业应用：高纯度氧化镁还可用于制造高温涂层、油漆等。
总之，白云石制备高纯度氧化镁的工艺流程及其应用探究为工业
生产提供了重要的原料和技术支持，对于推进工业生产的发展具有重
要作用。

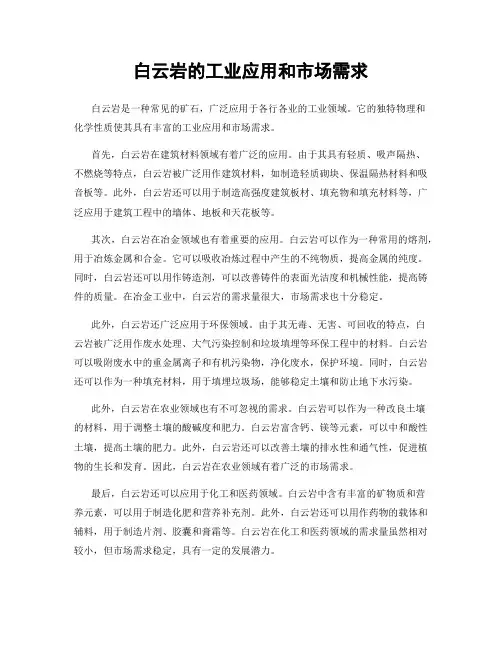

白云岩的工业应用和市场需求白云岩是一种常见的矿石，广泛应用于各行各业的工业领域。
它的独特物理和化学性质使其具有丰富的工业应用和市场需求。
首先，白云岩在建筑材料领域有着广泛的应用。
由于其具有轻质、吸声隔热、不燃烧等特点，白云岩被广泛用作建筑材料，如制造轻质砌块、保温隔热材料和吸音板等。
此外，白云岩还可以用于制造高强度建筑板材、填充物和填充材料等，广泛应用于建筑工程中的墙体、地板和天花板等。
其次，白云岩在冶金领域也有着重要的应用。
白云岩可以作为一种常用的熔剂，用于冶炼金属和合金。
它可以吸收冶炼过程中产生的不纯物质，提高金属的纯度。
同时，白云岩还可以用作铸造剂，可以改善铸件的表面光洁度和机械性能，提高铸件的质量。
在冶金工业中，白云岩的需求量很大，市场需求也十分稳定。
此外，白云岩还广泛应用于环保领域。
由于其无毒、无害、可回收的特点，白云岩被广泛用作废水处理、大气污染控制和垃圾填埋等环保工程中的材料。
白云岩可以吸附废水中的重金属离子和有机污染物，净化废水，保护环境。
同时，白云岩还可以作为一种填充材料，用于填埋垃圾场，能够稳定土壤和防止地下水污染。
此外，白云岩在农业领域也有不可忽视的需求。
白云岩可以作为一种改良土壤的材料，用于调整土壤的酸碱度和肥力。
白云岩富含钙、镁等元素，可以中和酸性土壤，提高土壤的肥力。
此外，白云岩还可以改善土壤的排水性和通气性，促进植物的生长和发育。
因此，白云岩在农业领域有着广泛的市场需求。
最后，白云岩还可以应用于化工和医药领域。
白云岩中含有丰富的矿物质和营养元素，可以用于制造化肥和营养补充剂。
此外，白云岩还可以用作药物的载体和辅料，用于制造片剂、胶囊和膏霜等。
白云岩在化工和医药领域的需求量虽然相对较小，但市场需求稳定，具有一定的发展潜力。
综上所述，白云岩在工业应用和市场需求方面具有广泛的前景。
其在建筑、冶金、环保、农业、化工和医药等领域的应用正在不断拓展和深化。
随着经济的发展和环境保护意识的增强，白云岩的市场需求将会持续增加。
冶金用白云石加工工艺
原料准备：首先，选取优质的白云石原料，并进行预处理，包括破碎、筛分和干燥等。
目的是将原料破碎至一定粒度，以便于后续的加工处理。
煅烧：煅烧是白云石加工中的重要环节，目的是使白云石在高温下进行分解，生成氧化钙和氧化镁。
煅烧过程中，需要严格控制温度和时间，以确保白云石充分分解。
粉磨：煅烧后的白云石需要进行粉磨，将其研磨成细粉。
粉磨过程中，需要选择合适的磨机，控制磨机的转速和研磨时间，以获得粒度均匀、纯度高的白云石粉。
筛分：粉磨后的白云石粉需要进行筛分，将其分为不同的粒度等级。
通过筛分，可以去除不合格的颗粒，提高白云石粉的质量。
包装：筛分后的白云石粉需要进行包装，以方便运输和储存。
包装材料应选择防潮、防震、密封性好的材料，以保证白云石粉的质量和稳定性。
质量检测：加工过程中，需要对白云石粉的化学成分、粒度、活性等进行检测，以确保其符合冶金行业的标准要求。
储存和运输：加工完成的白云石粉需要存放在干燥、通风的地方，避免受潮和污染。
在运输过程中，要防止包装破损和散落，保证产品的安全。
以上是冶金用白云石的加工工艺简介，具体的工艺参数和技术要求可能会因不同的生产厂家和市场需求而有所差异。
白云石行业报告白云石是一种优质的大理石，因其纹理细腻、质地坚硬而备受青睐。
它在建筑和装饰行业中有着广泛的应用，被用于地板、墙壁、台面等领域。
本报告将对白云石行业进行深入分析，包括市场规模、发展趋势、竞争格局等方面的内容。
一、市场规模。
白云石市场规模庞大，主要分布在欧洲、北美和亚洲地区。
据统计，2019年全球白云石市场规模达到了数十亿美元。
随着人们对室内装饰品质要求的提高，白云石的需求量逐年增长。
二、发展趋势。
1. 产品多样化，随着科技的进步和人们审美观念的改变，白云石的产品也在不断创新。
不仅有传统的白云石产品，还有仿古白云石、彩色白云石等多种款式，以满足不同消费者的需求。
2. 环保绿色，随着环保意识的增强，消费者对于建材产品的环保要求也越来越高。
白云石天然、无辐射、易清洁等特点，使其成为环保绿色建材的首选。
3. 个性定制，消费者对于个性化定制的需求不断增加，白云石行业也在不断满足这一需求。
定制的白云石产品可以根据客户的要求进行加工，满足不同的装饰需求。
三、竞争格局。
白云石行业竞争激烈，主要的竞争对手包括意大利的卡拉拉白云石、西班牙的马卡埃拉白云石等。
这些品牌在产品质量、设计创新、市场推广等方面都有一定的竞争优势，同时也在不断提升自身的品牌影响力。
四、市场机遇与挑战。
1. 市场机遇，随着建筑业的快速发展，白云石的需求量将会持续增加。
尤其是在新兴市场，白云石的市场潜力巨大。
2. 市场挑战，白云石产品的价格较高，且加工过程复杂，这使得一些消费者望而却步。
另外，白云石产品的运输和安装也存在一定的技术难度，这也是行业发展中的挑战之一。
五、发展建议。
1. 加强产品研发，不断推出新款式、新工艺的白云石产品，以满足消费者的多样化需求。
2. 提升品牌影响力，加大市场推广力度，提升品牌知名度，树立良好的企业形象。
3. 加强与设计师、装饰公司的合作，与设计师、装饰公司合作，推出定制产品，满足个性化需求。
六、结语。
白云石行业作为建筑装饰材料的重要组成部分，市场前景广阔。

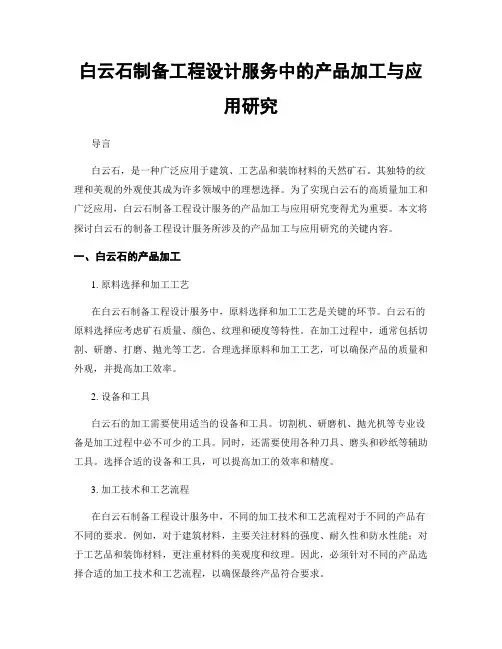

白云石制备工程设计服务中的产品加工与应用研究导言白云石，是一种广泛应用于建筑、工艺品和装饰材料的天然矿石。
其独特的纹理和美观的外观使其成为许多领域中的理想选择。
为了实现白云石的高质量加工和广泛应用，白云石制备工程设计服务的产品加工与应用研究变得尤为重要。
本文将探讨白云石的制备工程设计服务所涉及的产品加工与应用研究的关键内容。
一、白云石的产品加工1. 原料选择和加工工艺在白云石制备工程设计服务中，原料选择和加工工艺是关键的环节。
白云石的原料选择应考虑矿石质量、颜色、纹理和硬度等特性。
在加工过程中，通常包括切割、研磨、打磨、抛光等工艺。
合理选择原料和加工工艺，可以确保产品的质量和外观，并提高加工效率。
2. 设备和工具白云石的加工需要使用适当的设备和工具。
切割机、研磨机、抛光机等专业设备是加工过程中必不可少的工具。
同时，还需要使用各种刀具、磨头和砂纸等辅助工具。
选择合适的设备和工具，可以提高加工的效率和精度。
3. 加工技术和工艺流程在白云石制备工程设计服务中，不同的加工技术和工艺流程对于不同的产品有不同的要求。
例如，对于建筑材料，主要关注材料的强度、耐久性和防水性能；对于工艺品和装饰材料，更注重材料的美观度和纹理。
因此，必须针对不同的产品选择合适的加工技术和工艺流程，以确保最终产品符合要求。
4. 质检与质量控制质检和质量控制是产品加工过程中不可或缺的环节。
通过建立严格的质检标准和程序，可以确保加工出的白云石产品符合市场需求和客户要求。
常用的质量控制方法包括外观检查、尺寸测量、强度测试等。
同时，还需要及时发现和解决质量问题，确保生产过程中的稳定性和可靠性。
二、白云石的应用研究1. 建筑材料应用白云石在建筑领域有广泛的应用。
它可以用于墙面、地面、室内装饰等多个方面。
通过研究白云石在建筑材料中的应用特性，可以确定最佳的使用方式和施工工艺，提高建筑材料的耐久性和装饰效果。
2. 工艺品制作应用白云石具有独特的纹理和美观的外观，非常适合制作工艺品。

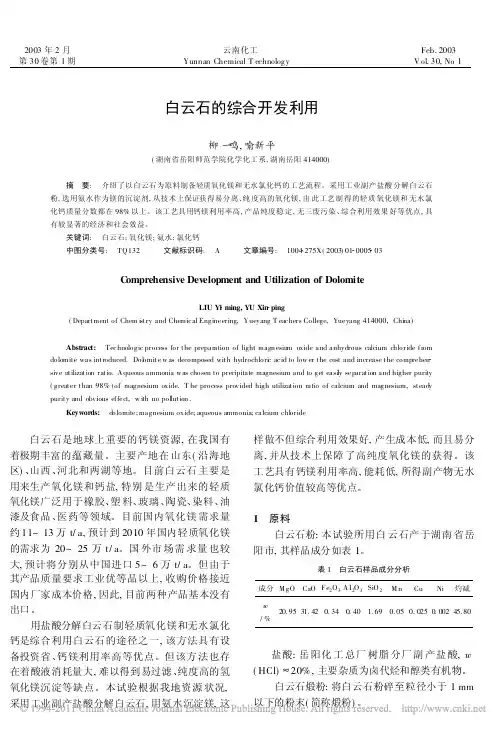

2003年2月 云南化工 Feb.2003 第30卷第1期 Yunnan Chemical T echnolog y V ol.30,No1白云石的综合开发利用柳一鸣,喻新平(湖南省岳阳师范学院化学化工系,湖南岳阳414000)摘 要: 介绍了以白云石为原料制备轻质氧化镁和无水氯化钙的工艺流程。
采用工业副产盐酸分解白云石粉,选用氨水作为镁的沉淀剂,从技术上保证获得易分离、纯度高的氧化镁,由此工艺制得的轻质氧化镁和无水氯化钙质量分数都在98%以上。
该工艺具用钙镁利用率高,产品纯度稳定,无三废污染、综合利用效果好等优点,具有较显著的经济和社会效益。
关键词: 白云石;氧化镁;氨水;氯化钙中图分类号: TQ132 文献标识码: A 文章编号: 1004 275X(2003)01 0005 03C omprehensive Development and Utilization of DolomiteLIU Yl ming,YU Xin ping(Department of Chem i stry and Chemical Engineering,Yueyang T eachers College,Yueyang414000,Chi na)Abstract: Technologic process for the preparation of light magn esium oxide and anhydrous calcium chloride from dolomite was introduced.Dol omite w as decomposed with hydrochlori c acid to low er the cost and increase the comprehensive utilization ratio.Aqueous ammonia w as chosen to precipitate magnesium and to get easi ly separation and higher purity(greater than98%)of magnesium oxide.T he process provided high utilization ratio of calcium and magnesium,steadypurity and obvious effect,w ith no pol lution.Keywords: dolomite;magnesium oxide;aqueous ammonia;calcium chl oride白云石是地球上重要的钙镁资源,在我国有着极期丰富的蕴藏量。
化工行业中白云石的深加工及应用
刘治国1，池顺都2
1.中国地质大学研究生院，湖北武汉 430074
2.中国地质大学资源学院，湖北武汉 430074
摘 要：比较全面地介绍了白云石在化工行业中的产品加工、相关应用及部分相应的生产工艺流程。
关键词：化工行业；白云石；产品加工；生产工艺流程
0 引 言
我国白云石资源分布广泛、蕴藏丰富、品质优、易开采。
随着科技的进步、社会的发展，目前，国内对白云石的开发利用越来越重视，其应用的领域也越来越广，主要包括化工行业、冶金行业、建材行业、农业以及其他行业。
下面就化工行业，具体谈谈白云石的产品开发及应用。
1 化工行业中白云石的深加工及应用
1.1 生产碳酸镁
碳酸镁是镁盐中的重要品种，其生产对白云石的化学成分(%)有如下要求：MgO>18，CaO>29，SiO2<4，对K2O、Na2O及酸不溶物含量无确定要求。
目前，生产的碳酸镁主要有以下三种：轻质碳酸镁、球状碳酸镁和透明碳酸镁。
下面分别介绍其生产及应用。
1.1.1 轻质碳酸镁的生产及应用
在轻质碳酸镁的工业生产中，因采用原料不同，主要有三种生产方法：白云石碳化法、卤水碳化法、硫酸铵转化法。
由于白云石矿分布广，储量大，成本低，生产易于控制，产品的质量较优，故目前国内普遍采用白云石碳化法生产轻质碳酸镁。
其生产过程就是将白云石矿(含MgO≥19%)破碎至50～80mm，与无烟煤一同加入至煅烧窑内，在约1000℃煅烧，窑气中CO2含量控制在35%～40%，煅烧后获取的熟料送入消化池用废镁水消化成一定质量分数的灰乳液，灰乳液经分离除渣后送入碳化塔，与来自煅烧窑经洗净加压后的窑气中的CO2起碳化反应，碳化合格后的碳化浆液经分离过滤得滤渣(含镁碳酸钙、烘干后可作副产品出售)和清滤液即重镁水清液。
将重镁水清液再送入热解塔，用蒸汽直接加热至95～103℃，使之受热分解成碱式碳酸镁沉淀，该沉淀经分离脱水后在160～230℃烘干，再经粉碎分级可得轻质碳
酸镁产品。
工艺流程见图1。
该产品是基本无机化工原料，主要用于制造镁盐、氧化镁、单质镁、防火材料、印刷油墨、陶瓷、日用化工、橡胶制品的填充剂和补强剂，还可用于造船、锅炉、炼钢、玻璃、颜料、医药等行业。
1.1.2 球状碳酸镁的生产及应用
球状碳酸镁又称轻质球状碳酸镁，主要以可溶性镁盐和碳酸盐为原料进行制备，由于原料价格高，其生产成本相对较高。
针对我国具有丰富白云石资源，以白云石为原料生产球状碳酸镁切实可行。
其工艺流程大体是：将白云石在950～1050℃下煅烧，得到白云石灰，白云石灰用80～90℃水消化，得灰乳。
灰乳过筛后配成一定质量分数的白云石灰乳液送入碳化塔，在塔内通入一定质量分数的二氧化碳，并加入一定量添加剂进行碳化，碳化液经过滤，滤饼经洗涤、干燥、粉碎、过筛后得轻质碳酸镁滤液，俗称重镁水，主要含Mg(HCO3)2，在约100℃下热解，热解后的料液经过滤、干燥、粉碎得球状碳酸镁。
它具有良好的填充性、分散性和流动性，能提高橡胶的抗拉强度和耐磨性，是橡胶、塑料等制品的优良填充剂和补强剂，还可用作油漆、涂料、牙膏、化妆品和医药等工业的填充剂。
图1 白云石碳化法生产轻质碳酸镁的工艺流程
1.1.3 透明碳酸镁的生产及应用
透明碳酸镁又称轻质透明碳酸镁，主要特点是颗粒细小且粒径均匀，属于精细无机化工产品，除用于油漆、涂料、油墨作添加剂和牙膏、医药、化妆品等外，主要用作透明或浅色橡胶制品的填充补强剂。
其生产工艺是：将白云石在950～1050℃下煅烧，制得活性较高的白云石灰，再在带有内循环装置的快速消化槽内消化，并经两级旋液分离器处理，继而通过120目筛即可制得质量好的白云石灰乳液。
将上述乳液在碳化塔中同含CO2 32%～35%的窑气进行多级碳化反应，由于该乳液中同时含有大量的Ca(OH)2和Mg(OH)2，于是使溶解在液相中的CO2在pH≥12条件下形成CO32-，并同液相中的Ca2+结合生成不溶性的CaCO3从液相析出。
除去钙后，乳液的pH值迅速下降至9.5左右，此时液相中的CO2则以HCO3-形式存在，它同溶液中的Mg2+结合生成可溶性的Mg(HCO3)2，从而达到有效分离钙、镁的目的。
分离出的CaCO3可加工为超细轻质CaCO3产品，将所得重镁水溶液经管式分解器连续进行热分解，并经水热处理而制得透明碳酸镁。
其生产工艺流程如图2所示。
图2 白云石制备轻质透明碳酸镁的工艺流程
1.2 生产氧化镁
氧化镁作为填充剂，在工业上广泛应用于橡胶、搪瓷、电线电缆等行业。
此外，氧化镁也是不可缺少的耐火材料。
目前，国内从白云石中提取氧化镁，除了通过图1的生产流程外，新工艺还有白云石循环法，该工艺流程是将白云石煅烧成白云石灰，再加水消化成灰乳，在灰乳中加入含钙及添加剂的溶液，通入窑气CO2，形成CaCO3沉淀。
固液分离后，滤液为含镁及添加剂的溶液，经二次转化与灰乳作用制备氢氧化镁沉淀，进而制得工业氧化镁。
灰乳中的钙溶于水，形成含钙及添加剂的溶液，供作循环使用。
另外，以白云石为主要原料制备特种硅钢级氧化镁的生产工艺及方法也得到了发展，其试验原理如下：白云石同无烟煤按一定的比例混合后，在高温电阻炉内煅烧生成白云石灰，将后者用水消化制成白云石乳液，过滤去残渣，所得溶液经净化处理后，通入CO2气体分步碳酸化，使其中的Ca(OH)2转变为不溶性的CaCO3沉淀，过滤去沉淀，所得溶液为含Mg(HCO3)2的重镁水，经加热反应，使之转化为碱
式碳酸镁沉淀，经陈化、洗涤、离心脱水、干燥后在950～980℃下煅烧为氧化镁。
在隔绝空气条件下将氧化镁冷却至室温，粉碎后进行热处理，然后经粉碎，筛分而制得适合于特种硅钢片制备所需的氧化镁。
其工艺流程如图3所示。
图3 白云石制备特种硅钢级氧化镁的工艺流程
1.3 生产氢氧化镁
氢氧化镁，除了通过上面生产碳酸镁、氧化镁的中间过程得到外，还可以用白云石氨化法或酸法分解白云石制得。
其中，前一种方法的具体做法是：将白云石经立窑或悬浮窑煅烧制取白云灰，经消化、除渣制取精浆液，加水配制一定质量分数的白云灰乳，在碳化塔内同合成氨系统来的变换气(或合成氨系统脱碳工序CO2气)进行碳酸化反应，生成溶解态的碳酸氢镁和沉淀状的碳酸钙，达到钙镁分离。
经压滤，滤饼为含镁碳酸钙，送去干燥、分级、包装制取超细含镁碳酸钙产品；滤液送去同氨水进行氨化反应，生成氢氧化镁和碳酸氢铵，经水热处理，氢氧化镁结晶长大便于过滤分离，碳酸氢铵分解成氨、二氧化碳及水；气氨和CO2去吸氨生成碳化氨水，送氨化工序循环使用，氨量不足时在吸氨工序补充液氨或氨厂中氨水。
后一种方法是：将白云石煅烧为氧化钙和氧化镁，加水制成浆后，用盐酸将氢氧化钙溶解，制得富钙液生产氯化钙；滤液用盐酸或硫酸将镁浸出得富镁液，用石灰乳或氨水沉淀出氢氧化镁。
1.4 生产硫酸镁
硫酸镁晶体(MgSO4·7H2O)又称泻利盐，应用于医药、农业、水泥、印染、食品等方面。
目前，硫酸镁工业在世界上发展较为迅速，主要通过苦土提取或海水滩田日晒生产，也有采用白云石作为原料，通过硫酸法制备MgSO4·7H2O晶体的报道。
其工艺流程如图4所示。
图4 硫酸法生产MgSO4·7H2O的工艺流程
利用白云石制取硫酸镁，其方法是将30%左右的硫酸和白云石按一定比例混合，使其反应，然后按其溶解度在各种温度下的不同特点，将硫酸镁和硫酸钙分离浓缩，在温度升高的条件下进一步使硫酸钙等沉淀出来，硫酸镁溶液冷却结晶得硫酸镁(MgSO4·7H2O)的晶体，同时得到副产品CaSO4·H2O。
成品质量可达99.78%。
1.5 生产白云石粉
白云石经过选择、破碎、磨细到325目就成为白云石粉。
白云石粉填加在天然橡胶和合成橡胶中，其橡胶性能与填加轻钙粉的性能基本相同。
它在橡胶中不起补强作用，只能做橡胶的填充剂，但造价却低于轻钙粉。
利用白云石生产橡胶通用型钙镁粉，作为一种新型填加剂和着色剂，可以部分或全部替代轻钙粉和立德粉。
经表面改性的白云石粉，能使橡胶制品的补强性能大大增加。
改性白云石粉是用表面改性剂对白云石粉进行表面涂覆，然后再作填料。
常用的表面改性剂有硬脂酸或硬脂酸脂，改性目的是改变白云石粉表面碱性，克服填料与橡胶之间的结合性能，减少收缩和内应力，防止裂纹扩散，提高制品强度的加工性能。
2 结束语
从以上来看，白云石在化工行业可以进行多项产品开发与应用。
同时，这种矿产资源不但分布广泛、蕴藏丰富、容易开采，并且大多数工艺流程都比较简单，适合乡镇企业开发，是脱贫致富的好契机。
