剪刀楼梯设置的设计

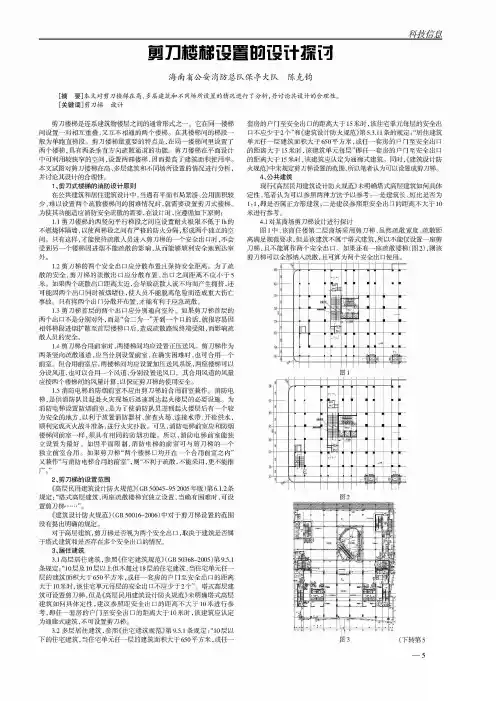

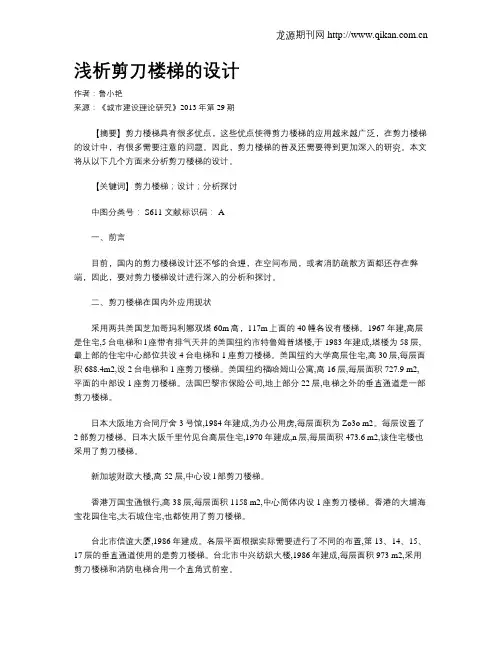

浅析剪刀楼梯的设计作者：鲁小艳来源：《城市建设理论研究》2013年第29期【摘要】剪力楼梯具有很多优点，这些优点使得剪力楼梯的应用越来越广泛，在剪力楼梯的设计中，有很多需要注意的问题。

因此，剪力楼梯的普及还需要得到更加深入的研究。

本文将从以下几个方面来分析剪刀楼梯的设计。

【关键词】剪力楼梯；设计；分析探讨中图分类号： S611 文献标识码： A一、前言目前，国内的剪力楼梯设计还不够的合理，在空间布局，或者消防疏散方面都还存在弊端，因此，要对剪力楼梯设计进行深入的分析和探讨。

二、剪刀楼梯在国内外应用现状采用两共美国芝加哥玛利娜双塔60m高，117m上面的40幢各设有楼梯。

1967年建,高层是住宅,5台电梯和l座带有排气天井的美国纽约市特鲁姆普塔楼,于1983年建成,塔楼为58层,最上部的住宅中心部位共设4台电梯和1座剪刀楼梯。

美国纽约大学高层住宅,高30层,每层面积688.4m2,设2台电梯和1座剪刀楼梯。

美国纽约福哈姆山公寓,高16层,每层面积727.9 m2,平面的中部设1座剪刀楼梯。

法国巴黎市保险公司,地上部分22层,电梯之外的垂直通道是一部剪刀楼梯。

日本大阪地方合同厅舍3号馆,1984年建成,为办公用房,每层面积为Zo3o m2。

每层设置了2部剪刀楼梯。

日本大阪千里竹见台高层住宅,1970年建成,n层,每层面积473.6 m2,该住宅楼也采用了剪刀楼梯。

新加坡财政大楼,高52层,中心设l部剪刀楼梯。

香港万国宝通银行,高38层,每层面积1158 m2,中心筒体内设1座剪刀楼梯。

香港的大埔海宝花园住宅,太石城住宅,也都使用了剪刀楼梯。

台北市信谊大厦,1986年建成。

各层平面根据实际需要进行了不同的布置,第13、14、15、17层的垂直通道使用的是剪刀楼梯。

台北市中兴纺织大楼,1986年建成,每层面积973 m2,采用剪刀楼梯和消防电梯合用一个直角式前室。

北京中国银行总行,高20层,每层面积802 m2,采用剪刀楼梯并和电梯厅合用一个通道式前室。

故，此楼梯间的独立性为：０ ． ９ ９ ８ 。 则在设定条件下，该楼梯间的各项指 标如下：
由以上分析可知，两个前室通过防火 门直接连通的剪刀楼梯，与设有外部公共 走道的剪刀楼梯相比，前者的危险性是后 者的 ５．５ 倍，而其两个通道互相影响的概率 是后者的 ２０ 倍。虽然采用前者的设计，与 采用后者设计相比，住宅标准层使用面积 系数可以提高 ２．５％ 左右，但楼梯间的安全
在设定条件下，该楼梯间的各项指标 如下：
在实践中，也有部分单元式住宅剪刀 楼梯两个前室通过防火门直接连通的情况， 如图 ５ 所示。
采用该种剪刀楼梯设计时，疏散设施 建筑面积为 ５９．２０ 平方米。如果在设计中 将所有户门直接开向前室，其面积还可以 缩小到 ４９ 平米左右。
此时，火灾烟气进入住户近端的楼梯 间前室的概率仍的抗裂能力和材料的收 缩能力，配置混凝土所用的水泥，尽量避免使 用收缩性较大的矿渣水泥，采用硅酸盐水泥 和普通硅酸盐水泥。减少水灰比，混凝土所 用的骨料应控制其含泥量和级配，因为含泥 量太大会使混凝土的“干”缩性增加。另外， 可考虑加入一些外加剂，如膨胀剂、减水剂、 粉煤灰等，也可掺入纤维等抗裂材料，以增强 混凝土的抗裂性能。同时，可适当提高混凝 土的强度等级和含钢量，尽量减小钢筋的直 径，加密钢筋间距等，这些都是防止楼板产生 裂缝的有效措施。 ３．３ 施工措施 （１）加强商品混凝土质量管理，控制好含 砂率、水灰比、石子级配以及外加剂的掺 量，严禁运输过程和现场浇捣混凝土时擅自 加水，保证混凝土配合比不被人为破坏，确保 混凝土浇捣的质量，以防止裂缝的产生。 （２）施工中应注意做到防止早振，过振造 成的板混凝土出现分层而降低混凝土的轴 心抗拉强度；同时，混凝土浇筑完工后，必须派 专人浇水养护，必要时用塑料薄膜覆盖，可减 少和防止水分蒸发过快和温温差变化过大 引起的主拉应力。一般混凝土浇筑完毕 ２４ 小时后方可进行施工放样， ４８ 小时进行模 板制作、安装等其他作业，严禁集中堆载及 施加冲击荷载。

敞开楼梯、室外楼梯、（敞开、封闭、防烟、剪⼑）楼梯间设置要求⼀、楼梯间设置的通⽤要求1、楼梯间应能天然采光和⾃然通风，并宜靠外墙设置。

靠外墙设置时，楼梯间、前室及合⽤前室外墙上的窗⼝与两侧门、窗、洞⼝最近边缘的⽔平距离不应⼩于1.0m；2、楼梯间内不应设置烧⽔间、可燃材料储藏室、垃圾道；3、楼梯间内不应有影响疏散的凸出物或其他障碍物；4、封闭楼梯间、防烟楼梯间及其前室，不应设置卷帘；5、楼梯间内不应设置甲、⼄、丙类液体管道；6、封闭楼梯间、防烟楼梯间及其前室内禁⽌穿过或设置可燃⽓体管道。

敞开楼梯间内不应设置可燃⽓体管道，当住宅建筑的敞开楼梯间内确需设置可燃⽓体管道和可燃⽓体计量表时，应采⽤⾦属管和设置切断⽓源的阀门。

7、除通向避难层错位的疏散楼梯外，建筑内的疏散楼梯间在各层的平⾯位置不应改变。

除住宅建筑套内的⾃⽤楼梯外，地下或半地下建筑（室）的疏散楼梯间，应符合下列规定：①、室内陆⾯与室外出⼊⼝地坪⾼差⼤于10m或3层及以上的地下、半地下建筑（室），其疏散楼梯应采⽤防烟楼梯间；其他地下或半地下建筑（室），其疏散楼梯应采⽤封闭楼梯间；②、应在⾸层采⽤耐⽕极限不低于2.00h的防⽕隔墙与其他部位分隔并应直通室外，确需在隔墙上开门时，应采⽤⼄级防⽕门；③、建筑的地下或半地下部分与地上部分不应共⽤楼梯间，确需共⽤楼梯间时，应在⾸层采⽤耐⽕极限不低于2.00h的防⽕隔墙和⼄级防⽕门将地下或半地下部分与地上部分的连通部位完全分隔，并应设置明显的标志。

8、疏散⽤楼梯和疏散通道上的阶梯不宜采⽤螺旋楼梯和扇形踏步；确需采⽤时，踏步上、下两级所形成的平⾯⾓度不应⼤于10°，且每级离扶⼿250mm处的踏步深度不应⼩于220mm。

9、建筑内的公共疏散楼梯，其两梯段及扶⼿间的⽔平净距不宜⼩于150mm。

10、⾼度⼤于10m的三级耐⽕等级建筑应设置通⾄屋顶的室外消防梯。

室外消防梯不应⾯对⽼虎窗，宽度不应⼩于0.6m，且宜从离地⾯3.0m⾼处设置。

剪刀楼梯间设置的要求在日常生活中，剪刀楼梯间也是常见的一种楼梯，主要用于塔式高层建筑。

在消防工程师考试中也曾出现过剪刀楼梯相关的考题，小编为各位二级消防工程师考生整理了剪刀楼梯设计规范。

一、一般规定1、《高层民用建筑设计防火规范》GB50045-95(2005)6.1.2 塔式高层建筑，两座疏散楼梯宜独立设置，当确有困难时，可设置剪刀楼梯，并应符合下列规定：6.1.2.1 剪刀楼梯间应为防烟楼梯间。

6.1.2.2 剪刀楼梯的梯段之间，应设置耐火极限不低于1.00h的不燃烧体墙分隔。

6.1.2.3 剪刀楼梯应分别设置前室。

塔式住宅确有困难时可设置一个前室，但两座楼梯应分别设加压送风系统。

6.1.9 高层建筑内走道的净宽，应按通过人数每100人不小于1.00m计算；高层建筑首层疏散外门的总宽度，应按人数最多的一层每100人不小于1.00m 计算。

首层疏散外门和走道的净宽不应小于表6.1.9的规定。

居住建筑首层疏散外门净宽：1.10米。

6.1.10疏散楼梯间及其前室的门净宽应通过人数门100人不小于1.0米计算，但最小净宽度不应小于0.9米。

单面布置房间的住宅，其走道出垛处的最小净宽不应小于0.9米。

2、《住宅设计规范》GB50096-20116.3.1（强）楼梯梯段净宽不应小于1.10M，不超过六层的住宅，一边设有栏杆的梯段净宽不应小于1.00.6.6.3（强）七层及七层以上住宅建筑入口平台不应小于2.0米，七层以下住宅建筑入口平台宽度不应低于1.5米。

6.3.4楼梯为剪力墙时，楼梯平台的净宽不得小于1.3米。

6.5.2（强）位于阳台、外廊及开场楼梯平台下部的公共出入口，应采取防止物体坠落伤人的安全措施。

6.5.3公共出入口处应有标志，十层及十层以上住宅的公共出入口应设门厅。

二、住宅设剪刀楼梯时，设计中一般应注意以下问题：（一）首层：1、首层对外的疏散门都应该设乙级防火门。

理由：防烟楼梯防止烟进入，门应该能自动关闭。
