答案 离线 东大《 现代电力电子及变流技术》B {两题没答案}

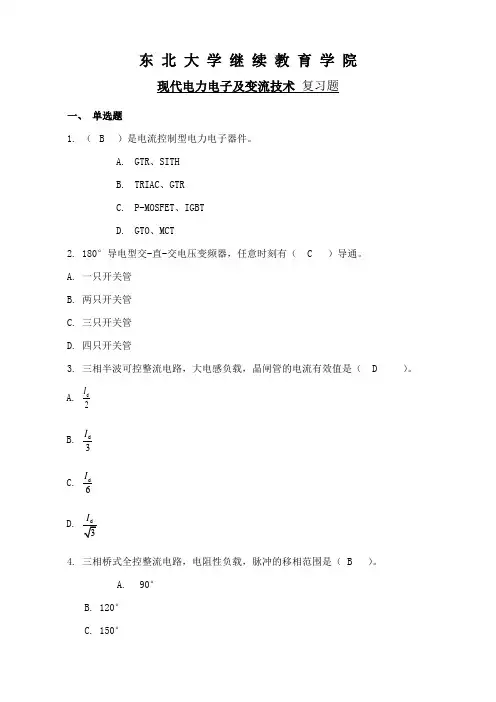

东北大学继续教育学院现代电力电子及变流技术复习题一、单选题1. （ B ）是电流控制型电力电子器件。

A.GTR、SITHB.TRIAC、GTRC.P-MOSFET、IGBTD.GTO、MCT2. 180°导电型交-直-交电压变频器，任意时刻有（ C ）导通。

A. 一只开关管B. 两只开关管C. 三只开关管D. 四只开关管3. 三相半波可控整流电路，大电感负载，晶闸管的电流有效值是（ D ）。

IA. d2IB. d3IC. d64. 三相桥式全控整流电路，电阻性负载，脉冲的移相范围是（ B ）。

A. 90°B. 120°C. 150°D. 180°5. 同步信号为锯齿波的触发电路，双窄脉冲中第一个主脉冲由本相触发单元产生，第二个补脉冲（ B ）。

A.由超前本相60°相位的前一相触发单元产生；B.由滞后本相60°相位的后一相触发单元产生；C.由超前本相120°相位的前一相触发单元产生；D.由滞后本相120°相位的后一相触发单元产生。

6. 晶闸管是（ A ）。

A. 四层三端器件B. 三层四端器件C. 四个PN结的器件D. 电压驱动型器件7. （ C ）是双极型全控电力电子器件。

A.P-MOSFETB.TRIACC.GTRD.GTO8. 功率晶体管三个电极分别为( A )。

A.发射极，基极，集电极；B.第一基极，发射极，第二基极；C.源极，栅极，漏极；D.阴极，门极，阳极。

9. 电压型交-直-交变频器中间直流环节是（ A ）。

A. 电容B. 电感C. 电容加电感D. 电容加电阻10. 三相半波可控整流电路，负载两端分别接（ B ）。

A. 整流变压器输出端和中性点B. 整流电路输出端和中性点C. 共阴极组整流电路输出端和共阳极组整流电路输出端D. 平波电抗器两端二、问答题1. 列举出至少三种晶闸管变流装置的过电流保护方法。

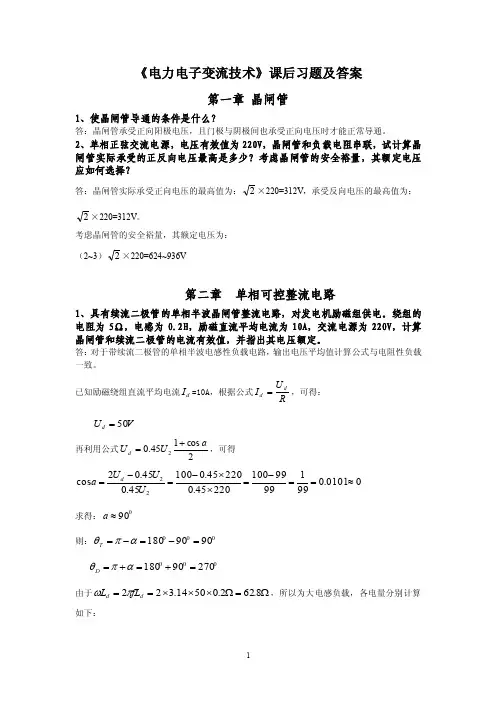

《电力电子变流技术》课后习题及答案第一章 晶闸管1、使晶闸管导通的条件是什么？答：晶闸管承受正向阳极电压，且门极与阴极间也承受正向电压时才能正常导通。

2、单相正弦交流电源，电压有效值为220V ，晶闸管和负载电阻串联，试计算晶闸管实际承受的正反向电压最高是多少？考虑晶闸管的安全裕量，其额定电压应如何选择？ 答：晶闸管实际承受正向电压的最高值为：2×220=312V ，承受反向电压的最高值为： 2×220=312V 。

考虑晶闸管的安全裕量，其额定电压为：（2~3）2×220=624~936V第二章 单相可控整流电路 1、具有续流二极管的单相半波晶闸管整流电路，对发电机励磁组供电。

绕组的电阻为5Ω，电感为0.2H ，励磁直流平均电流为10A ，交流电源为220V ，计算晶闸管和续流二极管的电流有效值，并指出其电压额定。

答：对于带续流二极管的单相半波电感性负载电路，输出电压平均值计算公式与电阻性负载一致。

已知励磁绕组直流平均电流d I =10A ，根据公式RU I d d =，可得： V U d 50= 再利用公式2cos 145.02a U U d +=，可得 00101.0991999910022045.022045.010045.045.02cos 22≈==-=⨯⨯-=-=U U U a d 求得：090≈a则：0009090180=-=-=απθT00027090180=+=+=απθD由于Ω=Ω⨯⨯⨯==8.622.05014.322d d fL L πω，所以为大电感负载，各电量分别计算如下：晶闸管的平均值电流：A A I I d dT 5.2103609018036018000000=⨯-=⨯-=α 晶闸管的有效值电流：A A I I d T 5102136018000=⨯=⨯-=α 续流二极管的平均值电流：A A I I d dD 5.7104336090180000=⨯=⨯+= 续流二极管的有效值电流：A A A I D 6.810231036090180000=⨯=⨯+= 晶闸管的额定电压为：V V U Tn 936~6242202)3~2(=⨯=2、上述电路中，当00=α和045=α时，试计算晶闸管和续流二极管的电流平均值和有效值。

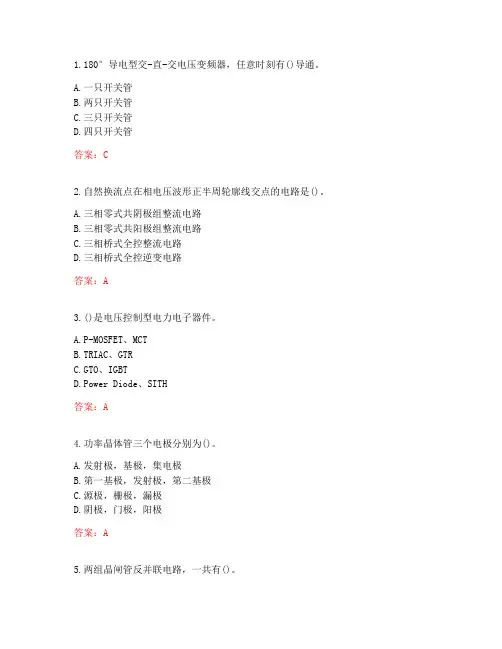

1.180°导电型交-直-交电压变频器，任意时刻有()导通。

A.一只开关管B.两只开关管C.三只开关管D.四只开关管答案：C2.自然换流点在相电压波形正半周轮廓线交点的电路是()。

A.三相零式共阴极组整流电路B.三相零式共阳极组整流电路C.三相桥式全控整流电路D.三相桥式全控逆变电路答案：A3.()是电压控制型电力电子器件。

A.P-MOSFET、MCTB.TRIAC、GTRC.GTO、IGBTD.Power Diode、SITH答案：A4.功率晶体管三个电极分别为()。

A.发射极，基极，集电极B.第一基极，发射极，第二基极C.源极，栅极，漏极D.阴极，门极，阳极答案：A5.两组晶闸管反并联电路，一共有()。

A.两种工作状态B.三种工作状态C.四种工作状态D.以上各种状态答案：C6.晶闸管的额定电压是()。

A.断态重复峰值电压B.反向重复峰值电压C.A和B中较大者D.A和B中较小者答案：D7.单相桥式全控整流电路一共有()只晶闸管。

A.1B.2C.3D.4答案：D8.单相半波可控整流电路一共有()只晶闸管。

A.1B.2C.3D.4答案：A9.P-MOSFET栅偏压为零时，漏源极之间就存在导电沟道的称为增强型。

()B.错误答案：B10.变流电路工作在逆变状态必须满足以下条件有一个外接的直流电源控制角α>90°。

()A.正确B.错误答案：B11.门极可关断晶闸管GTO是电压控制型器件。

()A.正确B.错误答案：B12.电压型交-直-交变频器输出电压为矩形波。

()A.正确B.错误答案：A13.两组晶闸管反并联电路，给直流电动机供电可以实现直流电动机的可逆运行和快速回馈制动。

()A.正确B.错误答案：A14.Cuk直流斩波器，输入电流不连续，输出电流不连续。

()B.错误答案：B15.三相共阴极整流电路，整流管换相总是换到阳极电位更高的一相中去。

()A.正确B.错误答案：A16.公共交流母线进线方式的三相交-交变频电路，输出端必须隔离。

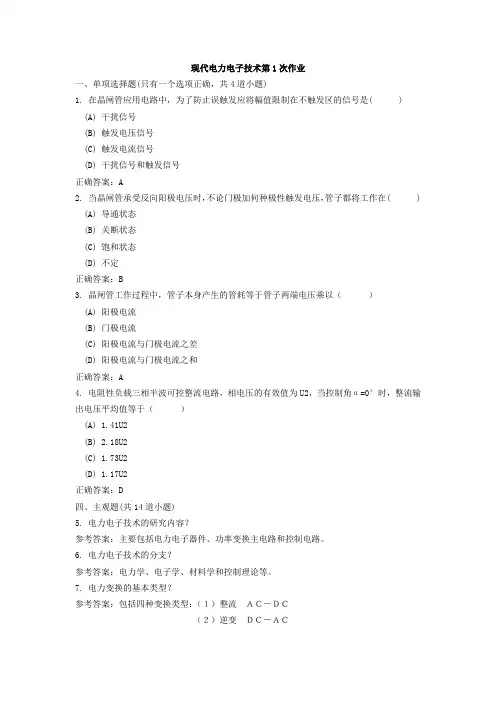

现代电力电子技术第1次作业一、单项选择题(只有一个选项正确，共4道小题)1. 在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )(A) 干扰信号(B) 触发电压信号(C) 触发电流信号(D) 干扰信号和触发信号正确答案：A2. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )(A) 导通状态(B) 关断状态(C) 饱和状态(D) 不定正确答案：B3. 晶闸管工作过程中，管子本身产生的管耗等于管子两端电压乘以（）(A) 阳极电流(B) 门极电流(C) 阳极电流与门极电流之差(D) 阳极电流与门极电流之和正确答案：A4. 电阻性负载三相半波可控整流电路，相电压的有效值为U2，当控制角α=0°时，整流输出电压平均值等于（）(A) 1.41U2(B) 2.18U2(C) 1.73U2(D) 1.17U2正确答案：D四、主观题(共14道小题)5. 电力电子技术的研究内容？参考答案：主要包括电力电子器件、功率变换主电路和控制电路。

6. 电力电子技术的分支？参考答案：电力学、电子学、材料学和控制理论等。

7. 电力变换的基本类型？参考答案：包括四种变换类型：（１）整流ＡＣ－ＤＣ（２）逆变ＤＣ－ＡＣ（３）斩波ＤＣ－ＤＣ（４）交交电力变换ＡＣ－ＡＣ。

8. 电力电子系统的基本结构及特点？参考答案：电力电子系统包括功率变换主电路和控制电路，功率变换主电路是属于电路变换的强电电路，控制电路是弱电电路，两者在控制理论的支持下实现接口，从而获得期望性能指标的输出电能。

9. 电力电子的发展历史及其特点？参考答案：主要包括史前期、晶闸管时代、全控型器件时代和复合型时代进行介绍，并说明电力电子技术的未来发展趋势。

10. 电力电子技术的典型应用领域？参考答案：介绍一般工业、交通运输、电力系统、家用电器和新能源开发几个方面进行介绍，要说明电力电子技术应用的主要特征。

11. 电力电子器件的分类方式？参考答案：电力电子器件的分类如下（１）从门极驱动特性可以分为：电压型和电流型（２）从载流特性可以分为：单极型、双极型和复合型（３）从门极控制特性可以分为：不可控、半控及全控型。

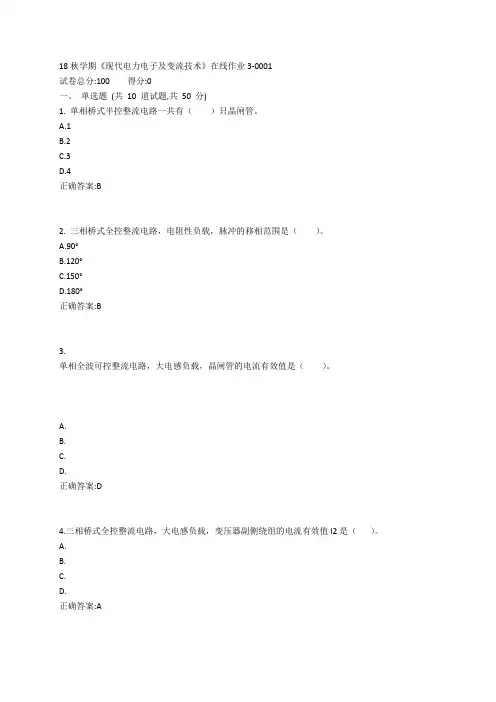

东大19春学期《现代电力电子及变流技术》在线作业3
试卷总分:100 得分:100

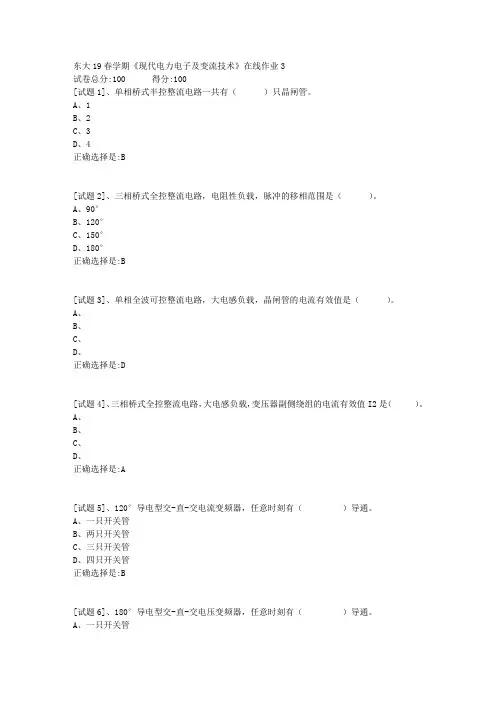

[试题1]、单相桥式半控整流电路一共有（）只晶闸管。

A、1
B、2
C、3
D、4
正确选择是:B
[试题2]、三相桥式全控整流电路，电阻性负载，脉冲的移相范围是（）。

A、90°
B、120°
C、150°
D、180°
正确选择是:B
[试题3]、单相全波可控整流电路，大电感负载，晶闸管的电流有效值是（）。

A、
B、
C、
D、
正确选择是:D
[试题4]、三相桥式全控整流电路，大电感负载，变压器副侧绕组的电流有效值I2是（）。

A、
B、
C、
D、
正确选择是:A
[试题5]、120°导电型交-直-交电流变频器，任意时刻有（）导通。

A、一只开关管
B、两只开关管
C、三只开关管
D、四只开关管
正确选择是:B
[试题6]、180°导电型交-直-交电压变频器，任意时刻有（）导通。

A、一只开关管。

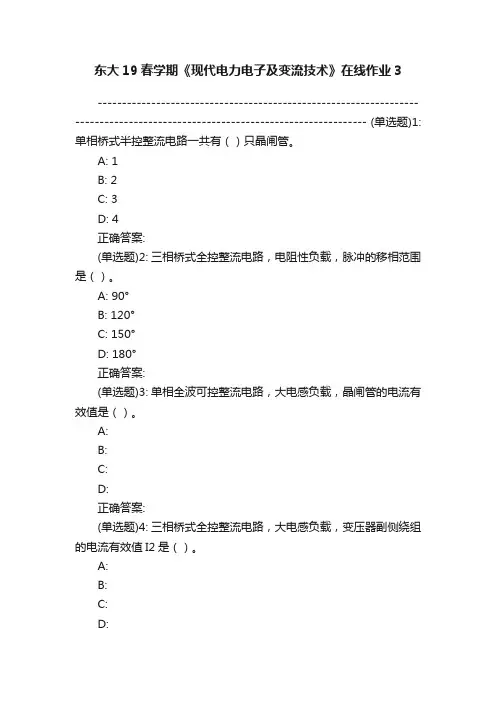

东大19春学期《现代电力电子及变流技术》在线作业3------------------------------------------------------------------------------------------------------------------------------ (单选题)1: 单相桥式半控整流电路一共有（）只晶闸管。

A: 1B: 2C: 3D: 4正确答案:(单选题)2: 三相桥式全控整流电路，电阻性负载，脉冲的移相范围是（）。

A: 90°B: 120°C: 150°D: 180°正确答案:(单选题)3: 单相全波可控整流电路，大电感负载，晶闸管的电流有效值是（）。

A:B:C:D:正确答案:(单选题)4: 三相桥式全控整流电路，大电感负载，变压器副侧绕组的电流有效值I2是（）。

A:B:C:D:正确答案:(单选题)5: 120°导电型交-直-交电流变频器，任意时刻有（）导通。

A: 一只开关管B: 两只开关管C: 三只开关管D: 四只开关管正确答案:(单选题)6: 180°导电型交-直-交电压变频器，任意时刻有（）导通。

A: 一只开关管B: 两只开关管C: 三只开关管D: 四只开关管正确答案:(单选题)7: 全控型电力电子器件有（）。

A: Power Diode、P-MOSFET、SIT、IGBTB: P-MOSFET、IGBT、GTR、GTOC: SITH、MCT、Thyristor、GTOD: IGCT、GTO、TRIAC、IPM正确答案:------------------------------------------------------------------------------------------------------------------------------ (单选题)8: 电流型交-直-交变频器中间直流环节是（）。

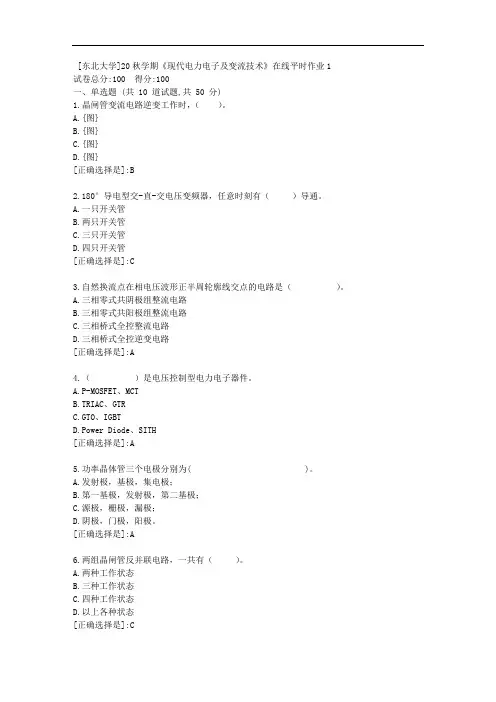

[东北大学]20秋学期《现代电力电子及变流技术》在线平时作业1
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.晶闸管变流电路逆变工作时，（）。

A.{图}
B.{图}
C.{图}
D.{图}
[正确选择是]:B
2.180°导电型交-直-交电压变频器，任意时刻有（）导通。

A.一只开关管
B.两只开关管
C.三只开关管
D.四只开关管
[正确选择是]:C
3.自然换流点在相电压波形正半周轮廓线交点的电路是（）。

A.三相零式共阴极组整流电路
B.三相零式共阳极组整流电路
C.三相桥式全控整流电路
D.三相桥式全控逆变电路
[正确选择是]:A
4.（）是电压控制型电力电子器件。

A.P-MOSFET、MCT
B.TRIAC、GTR
C.GTO、IGBT
D.Power Diode、SITH
[正确选择是]:A
5.功率晶体管三个电极分别为( )。

A.发射极，基极，集电极；
B.第一基极，发射极，第二基极；
C.源极，栅极，漏极；
D.阴极，门极，阳极。

[正确选择是]:A
6.两组晶闸管反并联电路，一共有（）。

A.两种工作状态
B.三种工作状态
C.四种工作状态
D.以上各种状态
[正确选择是]:C。

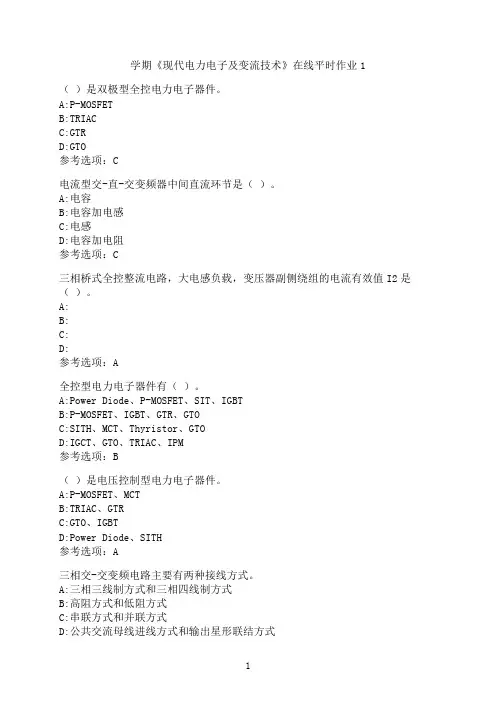

学期《现代电力电子及变流技术》在线平时作业1
（）是双极型全控电力电子器件。

A:P-MOSFET
B:TRIAC
C:GTR
D:GTO
参考选项：C
电流型交-直-交变频器中间直流环节是（）。

A:电容
B:电容加电感
C:电感
D:电容加电阻
参考选项：C
三相桥式全控整流电路，大电感负载，变压器副侧绕组的电流有效值I2是（）。

A:
B:
C:
D:
参考选项：A
全控型电力电子器件有（）。

A:Power Diode、P-MOSFET、SIT、IGBT
B:P-MOSFET、IGBT、GTR、GTO
C:SITH、MCT、Thyristor、GTO
D:IGCT、GTO、TRIAC、IPM
参考选项：B
（）是电压控制型电力电子器件。

A:P-MOSFET、MCT
B:TRIAC、GTR
C:GTO、IGBT
D:Power Diode、SITH
参考选项：A
三相交-交变频电路主要有两种接线方式。

A:三相三线制方式和三相四线制方式
B:高阻方式和低阻方式
C:串联方式和并联方式
D:公共交流母线进线方式和输出星形联结方式
1。

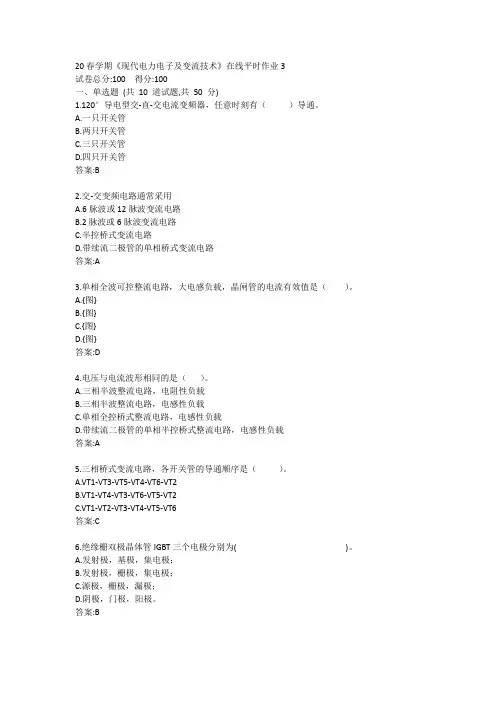

20春学期《现代电力电子及变流技术》在线平时作业3
试卷总分:100 得分:100
一、单选题(共10 道试题,共50 分)
1.120°导电型交-直-交电流变频器，任意时刻有（）导通。

A.一只开关管
B.两只开关管
C.三只开关管
D.四只开关管
答案:B
2.交-交变频电路通常采用
A.6脉波或12脉波变流电路
B.2脉波或6脉波变流电路
C.半控桥式变流电路
D.带续流二极管的单相桥式变流电路
答案:A
3.单相全波可控整流电路，大电感负载，晶闸管的电流有效值是（）。

A.{图}
B.{图}
C.{图}
D.{图}
答案:D
4.电压与电流波形相同的是（）。

A.三相半波整流电路，电阻性负载
B.三相半波整流电路，电感性负载
C.单相全控桥式整流电路，电感性负载
D.带续流二极管的单相半控桥式整流电路，电感性负载
答案:A
5.三相桥式变流电路，各开关管的导通顺序是（）。

A.VT1-VT3-VT5-VT4-VT6-VT2
B.VT1-VT4-VT3-VT6-VT5-VT2
C.VT1-VT2-VT3-VT4-VT5-VT6
答案:C
6.绝缘栅双极晶体管IGBT三个电极分别为( )。

A.发射极，基极，集电极；
B.发射极，栅极，集电极；
C.源极，栅极，漏极；
D.阴极，门极，阳极。

答案:B。

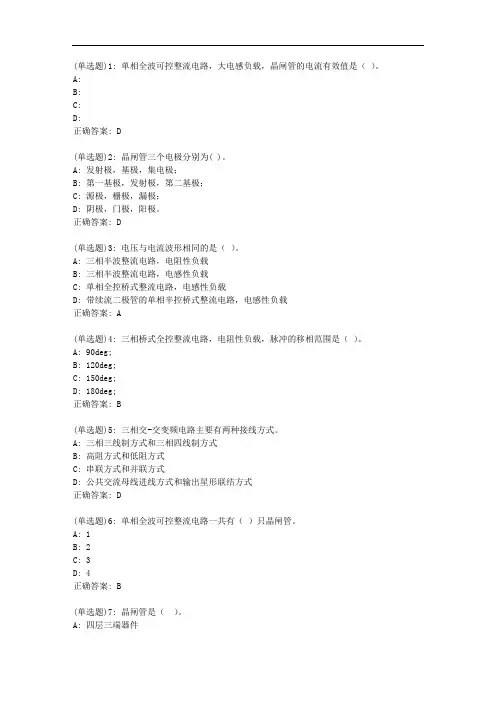

(单选题)1: 单相全波可控整流电路，大电感负载，晶闸管的电流有效值是（）。

A:
B:
C:
D:
正确答案: D
(单选题)2: 晶闸管三个电极分别为( )。

A: 发射极，基极，集电极；
B: 第一基极，发射极，第二基极；
C: 源极，栅极，漏极；
D: 阴极，门极，阳极。

正确答案: D
(单选题)3: 电压与电流波形相同的是（）。

A: 三相半波整流电路，电阻性负载
B: 三相半波整流电路，电感性负载
C: 单相全控桥式整流电路，电感性负载
D: 带续流二极管的单相半控桥式整流电路，电感性负载
正确答案: A
(单选题)4: 三相桥式全控整流电路，电阻性负载，脉冲的移相范围是（）。

A: 90deg;
B: 120deg;
C: 150deg;
D: 180deg;
正确答案: B
(单选题)5: 三相交-交变频电路主要有两种接线方式。

A: 三相三线制方式和三相四线制方式
B: 高阻方式和低阻方式
C: 串联方式和并联方式
D: 公共交流母线进线方式和输出星形联结方式
正确答案: D
(单选题)6: 单相全波可控整流电路一共有（）只晶闸管。

A: 1
B: 2
C: 3
D: 4
正确答案: B
(单选题)7: 晶闸管是（）。

A: 四层三端器件。

(单选题)1:单相交流调压电路可以用于A: 电阻性负载B: 电感性负载C: 电阻性负载和电感性负载D: 单相负载正确答案:(单选题)2: 场效应管三个电极分别为( )。

A: 发射极，基极，集电极；B: 第一基极，发射极，第二基极；C: 源极，栅极，漏极；D: 阴极，门极，阳极。

正确答案:(单选题)3: 功率晶体管三个电极分别为( )。

A: 发射极，基极，集电极；B: 第一基极，发射极，第二基极；C: 源极，栅极，漏极；D: 阴极，门极，阳极。

正确答案:(单选题)4: 120&deg导电型交-直-交电流变频器，任意时刻有（）导通。

A: 一只开关管B: 两只开关管C: 三只开关管D: 四只开关管正确答案:(单选题)5: 晶闸管的额定电压是（）。

A: 断态重复峰值电压B: 反向重复峰值电压C: A和B中较大者D: A和B中较小者正确答案:(单选题)6: 单相半波可控整流电路一共有（）只晶闸管。

A: 1B: 2C: 3D: 4正确答案:(单选题)7: 晶闸管的额定电流是以（）的形式定义的。

A: 电流峰值B: 电流有效值C: 电流平均值D: 电流瞬时值正确答案:(单选题)8: 三相桥式全控整流电路，电阻性负载，脉冲的移相范围是（）。

A: 90&degB: 120&degC: 150&degD: 180&deg正确答案:(单选题)9: 单相全波可控整流电路，大电感负载，晶闸管的电流有效值是（）。

A:B:C:D:正确答案:(单选题)10: 自然换流点在相电压波形正半周轮廓线交点的电路是（）。

A: 三相零式共阴极组整流电路B: 三相零式共阳极组整流电路C: 三相桥式全控整流电路D: 三相桥式全控逆变电路正确答案:(判断题)11: 单结晶体管的伏安特性曲线分成三个区：截止区、负阻区、饱和区。

A: 错误B: 正确正确答案:(判断题)12: 三相交-交变频电路主要有两种结线方式，公共零线结线方式和三角形连接结线方式。

东大21春学期《现代电力电子及变流技术》在线平时作业2
提示：东北大学课程学习已经开启，本套试卷是课程学习辅导资料，只作参考学习使用！！！
一、单选题 (共 10 道试题,共 50 分)
1.两组晶闸管反并联电路，一共有（）。

[A.]两种工作状态
[B.]三种工作状态
[C.]四种工作状态
[D.]以上各种状态
[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]
参考答案是:C
2.三相半波可控整流电路，晶闸管的电流平均值是（）。

[A.]{图}
[B.]{图}
[C.]{图}
[D.]{图}
[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]
参考答案是:B
3.三相半波可控整流电路一共有（）只晶闸管。

[A.]1
[B.]2
[C.]3
[D.]4
[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]
参考答案是:C
4.晶闸管的额定电流是以（）的形式定义的。

[A.]电流峰值
[B.]电流有效值
[C.]电流平均值
[D.]电流瞬时值
[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]
参考答案是:C
5.功率晶体管三个电极分别为( )。

[A.]发射极，基极，集电极；
[B.]第一基极，发射极，第二基极；
[C.]源极，栅极，漏极；
[D.]阴极，门极，阳极。

[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]
参考答案是:A。

东北大学智慧树知到“电气工程及其自动化”《现代电力电子及变流技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.触发电路中加偏移电压up的目的是为了确定控制电压{图}时脉冲的初始相位。

()A.正确B.错误2.晶闸管交流调功器在一定的周期Tc内接通几个周波，再断开几个周波，改变晶闸管在设定周期内的通断时间比例，从而调节交流输出平均电压。

()A.正确B.错误3.三相共阴极整流电路，整流管总在三相相电压波形正半周的自然换相点换流。

()A.正确B.错误4.全桥式直流斩波器，其输出电压U0是极性可变、幅值可调的直流电，输出电流I0也是幅值和方向可变的直流电，因此它可以在四象限运行。

()A.错误B.正确5.三相桥式变流电路，各开关管的导通顺序是()。

A.VT1-VT3-VT5-VT4-VT6-VT2B.VT1-VT4-VT3-VT6-VT5-VT2C.VT1-VT2-VT3-VT4-VT5-VT66.降压式直流斩波器，输入电流不连续，输出电流连续。

()A.正确B.错误7.180°导电型交-直-交电压变频器，任意时刻有()导通。

A.一只开关管B.两只开关管C.三只开关管D.四只开关管8.半控桥式晶闸管电路，不能组成反并联可逆电路。

()A.错误B.正确9.单相桥式全控整流电路一共有()只晶闸管。

A.1B.2C.3D.410.晶闸管的额定电流是以()的形式定义的。

A.电流峰值B.电流有效值C.电流平均值D.电流瞬时值第1卷参考答案一.综合考核1.参考答案：A2.参考答案：A3.参考答案：A4.参考答案：B5.参考答案：C6.参考答案：A7.参考答案：C8.参考答案：B9.参考答案：D10.参考答案：C。

东大21春学期《现代电力电子及变流技术》在线平时作业1
注：本套试卷为2021年春季东北大学课程复习资料，仅作参考学习使用！！！！
一、单选题 (共 10 道试题,共 50 分)
1.可关断晶闸管三个电极分别为( )。

[A.]发射极，基极，集电极；
[B.]第一基极，发射极，第二基极；
[C.]源极，栅极，漏极；
[D.]阴极，门极，阳极。

标准参考选择:D
2.晶闸管三个电极分别为( )。

[A.]发射极，基极，集电极；
[B.]第一基极，发射极，第二基极；
[C.]源极，栅极，漏极；
[D.]阴极，门极，阳极。

标准参考选择:D
3.单相全波可控整流电路一共有（）只晶闸管。

[A.]1
[B.]2
[C.]3
[D.]4
标准参考选择:B
4.场效应管三个电极分别为( )。

[A.]发射极，基极，集电极；
[B.]第一基极，发射极，第二基极；
[C.]源极，栅极，漏极；
[D.]阴极，门极，阳极。

标准参考选择:C
5.三相桥式全控整流电路，大电感负载，变压器副侧绕组的电流有效值I2是（）。

[A.]此题目对应作业试卷
[B.]此题目对应作业试卷
[C.]此题目对应作业试卷
[D.]此题目对应作业试卷
标准参考选择:A
6.绝缘栅双极晶体管IGBT三个电极分别为( )。

[A.]发射极，基极，集电极；
[B.]发射极，栅极，集电极；
[C.]源极，栅极，漏极；
[D.]阴极，门极，阳极。
