SMT零件认识1

SMT元件的認識:一. SMT元件的種類:1.電阻(RESISTER) 用字母R表示,基本單位:歐姆(OHM) 另外還有千歐和兆歐.1M=103K=106. 是一種最常用的CHIP零件,其外表特徵是兩端為艱色的焊接端,中間正面為黑色的涂層,在正面有數字,其電阻阻值的表示方法有兩種:1.1) 普通電阻(用三位數表示)ABC=AB*10C OHM1.2)精密電阻(用四位數表示)ABC*10D(0<D<7) OHMABCD=D-10(7<D<10) OHM2.電容( CAPACITOR ) 用字母C表示,基本單位是法拉(F),另外還有毫法﹑微法﹑納法和皮法.它們的換算關係是1F( 法拉)=103mF( 毫法)=106μF( 微法)=109nF( 納法)=1012pF( 皮法). 它也是種SMT最常用的Chip零件,其外表特徵是灰白色或是棕色,在其表面沒有任何標記,所以通過電容實體是無法看出其容值的,只有通過測量才能知道其容值,不過電容的一般信息以如:料號﹑規格﹑容值﹑精度﹑耐壓等參數都標示在料盤上所以,我們認識電容時,只有通過其包裝上的標示來確認.電容一般比電阻厚..3.連接器CONNECTOR 也叫排插.用於插插頭,連接線路.4.二極管DIODE 或MELF 是一種有極性的元件,其顏色較深的一端為負極.5.三极管TRANSISTOR 也叫晶體管.常見的有SOT23 SOT89等, 一般為三引線結構,其外表是黑色的環氧樹脂體,三個腳分別表示發射極,基極, 集電極.6.電感INDUCTOR 用字母H表示,基本單位亨特(H)另外還有毫亨和微亨.它們的換算關係是1亨(H)=1000毫亨(mH)=106微亨(μH).它就相當於我們常見的手插件中的一個線圈,只是兩個外表完全不同而已.其外表接近於電容,一般呈棕色,它的一些信息如: 料號﹑規格等參數也都標示在料盤上.7.變壓器TRANSFORMER8.振盪器OSCILLATOR9.集成電路INTEGRATED CIRCUIT 簡稱:IC它們在PCB本體上的標示為R C J D Q L T U IC例如:R234表示電阻234的位置. C35表示電容35的位置.集成電路簡稱IC根據封裝形式的不同又分為SOP QFP SOJ PLCC等. 10.除了以上一些元件外,其它元件還有鉭電容﹑電解電容﹑可調電阻﹑過濾器等.11.從外形尺寸上認識SMT材料. 對於SMT元件,除了認識它是什麼元件外,還有一種比較常用的說法,從外形尺寸上來稱呼電子元件.通常用英寸來表示的零件有：0402, 0603, 0805, 1206, 2010, 等.具體計算方法以0603為例0603表示零件的尺寸為長L=0.06inch.寬W=0.03inch. 根據1inch=25.4mm 換算過來,用公制來表示就是1005, 1608, 2125, 3216,等.12.誤差值：有些料的精度用字母來表示,它所代表的誤差值為:B +/-0.1%C +/-0.25%D +/-0.15%F +/-1%G +/-2% J +/-5%K +/-10% M +/-20% N +/-30%V +20%;-10% X +40%;-20% Z -20%;+80%P 100%;0 .二. 有極性元件方向的識別:1.CHIP 元件電阻電容無方向,而有些電容如電解電容,坦質電容等是有方向的,即是有級性元件.PCB本體上有”+” ,”_”的標記.”+”表示正極,”_”表示負極. 2.二極管方向的確認:二極管在PCB本體上的標示為:二極管顏色較深的一端為負極. 一般有黑色環的一端為負極3.IC方向的確認:PLCC SOP CONNECTOR從有標記的地方按逆時針方向旋轉,為IC的第一只腳. PCB本體上IC的標示為或貼裝時一定要保證IC上的點和PCB上的點相對應CONNECTOR貼裝時,實體上有一個缺角必須和PCB本體上的缺角一致.以缺角相對應. 如果有時要貼裝的排插的腳數與PCB上焊盤的腳數不同則要保証兩個缺角重合為准.三．靜電的產生及其危害。

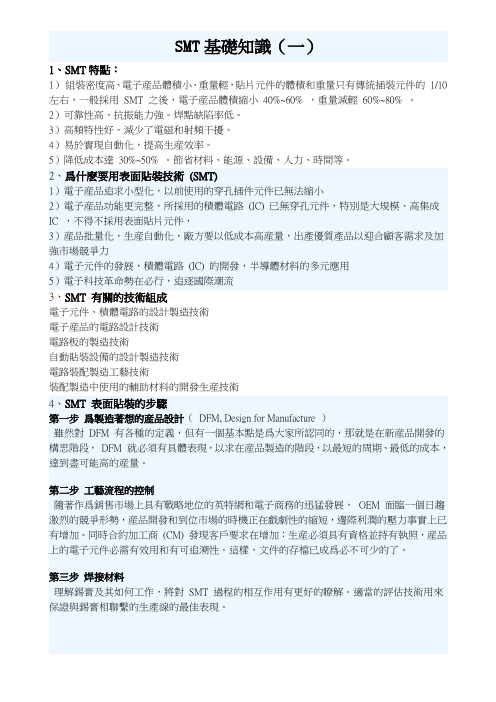

1、SMT特點：1）組裝密度高、電子産品體積小、重量輕，貼片元件的體積和重量只有傳統插裝元件的1/10 左右，一般採用SMT 之後，電子産品體積縮小40%~60% ，重量減輕60%~80% 。

2）可靠性高、抗振能力強。

焊點缺陷率低。

3）高頻特性好。

減少了電磁和射頻干擾。

4）易於實現自動化，提高生産效率。

5）降低成本達30%~50% 。

節省材料、能源、設備、人力、時間等。

3、SMT 有關的技術組成電子元件、積體電路的設計製造技術電子産品的電路設計技術電路板的製造技術自動貼裝設備的設計製造技術電路裝配製造工藝技術裝配製造中使用的輔助材料的開發生産技術4、SMT 表面貼裝的步驟第一步爲製造著想的産品設計（DFM, Design for Manufacture ）雖然對DFM 有各種的定義，但有一個基本點是爲大家所認同的，那就是在新産品開發的構思階段，DFM 就必須有具體表現，以求在産品製造的階段，以最短的周期、最低的成本，達到盡可能高的産量。

第二步工藝流程的控制隨著作爲銷售市場上具有戰略地位的英特網和電子商務的迅猛發展，OEM 面臨一個日趨激烈的競爭形勢，産品開發和到位市場的時機正在戲劇性的縮短，邊際利潤的壓力事實上已有增加。

同時合約加工商(CM) 發現客戶要求在增加：生産必須具有資格並持有執照，産品上的電子元件必需有效用和有可追溯性。

這樣，文件的存檔已成爲必不可少的了。

第三步焊接材料理解錫膏及其如何工作，將對SMT 過程的相互作用有更好的瞭解。

適當的評估技術用來保證與錫膏相聯繫的生產線的最佳表現。

第四步絲印在表面貼片裝配的回流焊接中，錫膏是元件引腳或端點和電路板上焊盤之間的連接介質。

除了錫膏本身之外，絲印之中有各種因素，包括絲印機，絲印方法和絲印過程的各個參數。

其中絲印過程是重點。

第五步黏合劑/ 環氧膠及滴膠必須明確規定黏合劑的稠密度、良好的膠點輪廓、良好的濕態和固化強度、膠點大小。

使用CAD 或其他方法來告訴自動設備在什麽地方滴膠點。

SMT元器件的认识一．关于SMT元器件1．SMT是英文Surface Mount Technology 的缩写，其中文含义是表面贴装技术，是一种无需在印制线路板上钻插装孔，直接将表面组装元器件贴或焊接到印刷线路板规定位置上的电路联装技术。

2．SMT主要由SMT元器件、组装技术、贴装设备三部分组成。

3．SMT元器件主要有：贴片用印制电路板（PCB：Printed Circuit Board）贴片电阻（Chip Resistor）、贴片电容（Chip Capacitor）、贴片电感（ChipInductor）、贴片磁珠（Chip Bead）、贴片二极管、贴片三极管、贴片集成电路（IC：Integrated Circuit）和贴片插座等。

4．SMT元器件的电脑编号以字母“BD”开头，以字母“T”结尾表示贴片。

二．贴片用印制电路板（PCB）1．印制电路板也叫印刷电路板，即PCB（Printed Circuit Board）。

2．PCB有单层板、双层板和多层板。

3．贴片用PCB与一般PCB从外观上最显而易见的区别就是贴片用PCB上固定插机元件用的插装孔较少，取而代之的是用来焊接SMT元器件的焊盘较多。

4．在贴片用PCB上还可以找到定位光点，其用途是贴装设备，用此来对PCB进行定位，避免元器件贴装在PCB上时发生偏移。

5．PCB上的白色丝印可用来标识该PCB的型号、生产厂家、生产日期、元器件的类型、位置和有方向、极性元件的贴插装要求等。

1）标识元器件的类型是指一般在PCB上用英文字母来表示元器件的类型，如电容表示为C，电阻表示为R，电感表示为L，二极管表示为D，三极管表示为Q，IC表示为U，插座表示为J，变压器表示为T。

2）标识元器件位置与BOM（物料清单，Bill Of Material）相对应，查BOM单即可知对应位置元器件的规格型号。

3）标识有方向、极性元件的插装要求是指如电解电容的正负极会有区别的标识；二极管的极性标识；连接器、插座等插装时应按丝印要求进行插装；集成电路IC进行贴装时所必须确定的第一脚和方向等。

SMT元件知识什么是SMT元件？SMT元件，全称为表面贴装技术（Surface Mount Technology）元件，是用于电子电路组装的一种常见元件类型。

与传统的THD （Through-Hole Devices）元件不同，SMT元件直接安装在电路板的表面，而不需要通过孔洞插入电路板。

SMT元件的特点SMT元件具有以下一些特点：- 小型化：SMT元件通常比传统的THD元件更小巧，这使得它们在需要高密度布局的电路板上更容易实现。

- 高频性能优良：由于SMT元件的结构相对简单，其电气参数较低，使其在高频电路中表现出色。

- 自动化生产：由于SMT元件可以高速自动化贴装，它们在大批量生产中非常便利。

常见的SMT元件类型以下是一些常见的SMT元件类型：1. 表面贴装电阻器（SMD Resistor）：用于电路的精确电阻控制。

2. 表面贴装电（SMD Capacitor）：用于电路的能量存储和滤波。

3. 表面贴装二极管（SMD Diode）：用于电路的整流和开关操作。

4. 表面贴装集成电路（SMD Integrated Circuit）：将多个功能集成到一个封装中。

5. 表面贴装电感器（SMD Inductor）：用于电路的电流控制和滤波。

SMT元件的应用领域SMT元件广泛应用于各种电子设备中，包括但不限于：- 手机和平板电脑- 电视和显示器- 汽车电子- 医疗设备- 工业控制系统SMT元件的发展趋势随着技术的不断发展，SMT元件也在不断演进。

以下是SMT 元件的一些发展趋势：1. 进一步小型化：为了适应更小巧的电子设备，SMT元件将继续朝着更小尺寸的方向发展。

2. 高集成度：为了提高电路板的密度和操作效率，SMT元件将进一步提高集成度，集成更多功能。

3. 高频性能和高速传输：随着无线通信和高速数据传输技术的发展，SMT元件的高频性能和高速传输能力将不断提升。

4. 环保和可持续性：SMT元件的生产和使用将越来越注重环境保护和可持续性发展。

SMT基础知识2005-2-24 14:38:331 标准零件标准零件是在SMT发展过程中逐步形成的，主要是针对用量比较大的零件，本节只讲述常见的标准零件。

目前主要有以下几种：电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PCB（印刷电路板）上之零件代码】，在PCB上可根据代码来判定其零件类型，一般说来，零件代码与实际装着的零件是相对应的。

1.1 零件规格:(1)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表：（2）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（3）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（4）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

1.2 钽质电容(Tantalum)钽质电容已经越来越多应用于各种电子产品上，属于比较贵重的零件，发展至今，也有了一个标准尺寸系列，用英文字母Y、A、X、B、C、D来代表。

其对应关系如下表:注意：电容值相同但规格型号不同的钽质电容不可代用。

如：10UF/16V”B”型与10UF/16V”C”型不可相互代用。

2 IC类零件IC为Integrated Circuit(集成电路块)之英文缩写，业界一般以IC的封装形式来划分其类型，传统IC有SOP、SOJ、QFP、PLCC等等，现在比较新型的IC有BGA、CSP、FLIP CHIP 等等，这些零件类型因其PIN (零件脚)的多寡大小以及PIN与PIN之间的间距不一样，而呈现出各种各样的形状，在本节我们将讲述每种IC的外形及常用称谓等。

SMT零件识别(SMT Components Distinguish)一电阻(Resistor):SMT 电阻一般而言, 其常用之外型尺寸有以下数种规格:Generally, the SMT resistor dimension of common using is following 3 types:项目(Item)尺寸( Dimension)公制(mm) 英制(inch)1 1.6mmx0.8mm(1608) 0.06in.x0.03in.(0603)2 2.0mmx1.25mm(2125) 0.08in.x0.05in.(0805)3 3.2mmx1.6mm(3216) 0.12in.x0.06in.(1206)注:公制与英制间之单位换算会有些许误差, 且各家厂商之产品间亦有少许差异, 因此上述之尺寸数据为概略值。

There will be little of bias when we converse mm to inch. Different vendor will make little of dimension. Above table is estimate dimension.SMT 电阻的阻值可直接由电阻上之数字计算出来:The resistor value can be read by marking on resistor surface:(1) 一般电阻: 其阻值以3码标示。

单位为奥姆(ohm; Ω), 以下为例:Normal resistor: Using 3 digital to represent resistor value:*若电阻标示为203, 则其阻值之计算方式为If the digital is “203”, the n the resistor value is:20x103 = 20000 ohm = 20K ohm*若电阻标示为351, 则其阻值之计算方式为If the digital is “351”, then the resistor value is:35x101 = 35 ohm*若电阻标示为050, 则其阻值之计算方式为If the digital is “050”, then the resistor value is:05x100 = 5 ohm(2) 精密电阻: 其阻值以4码标示。
