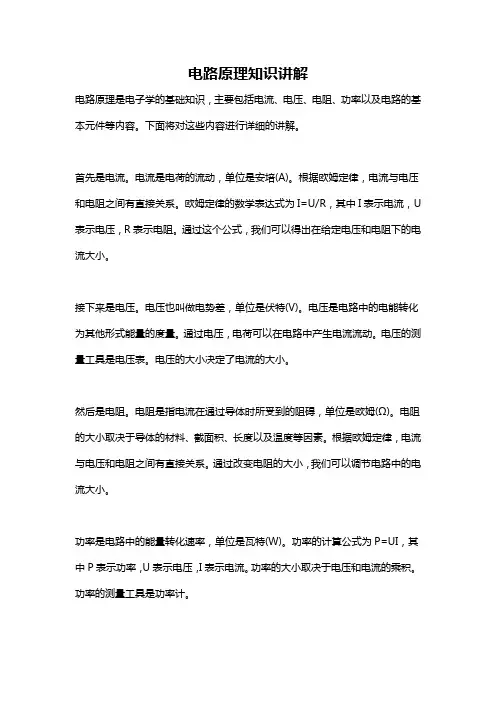

电路原理知识讲解电路原理是电子学的基础知识，主要包括电流、电压、电阻、功率以及电路的基本元件等内容。

下面将对这些内容进行详细的讲解。

首先是电流。

电流是电荷的流动，单位是安培(A)。

根据欧姆定律，电流与电压和电阻之间有直接关系。

欧姆定律的数学表达式为I=U/R，其中I表示电流，U 表示电压，R表示电阻。

通过这个公式，我们可以得出在给定电压和电阻下的电流大小。

接下来是电压。

电压也叫做电势差，单位是伏特(V)。

电压是电路中的电能转化为其他形式能量的度量。

通过电压，电荷可以在电路中产生电流流动。

电压的测量工具是电压表。

电压的大小决定了电流的大小。

然后是电阻。

电阻是指电流在通过导体时所受到的阻碍，单位是欧姆(Ω)。

电阻的大小取决于导体的材料、截面积、长度以及温度等因素。

根据欧姆定律，电流与电压和电阻之间有直接关系。

通过改变电阻的大小，我们可以调节电路中的电流大小。

功率是电路中的能量转化速率，单位是瓦特(W)。

功率的计算公式为P=UI，其中P表示功率，U表示电压，I表示电流。

功率的大小取决于电压和电流的乘积。

功率的测量工具是功率计。

电路的基本元件包括电源、电阻、电容、电感和开关等。

电源是提供电压的设备，如电池或电源适配器。

电阻是用来限制电流流动的元件。

电容是用来储存电荷的元件，能够在不同的电压下储存和释放电荷。

电感是用来储存磁场能量的元件，能够在电流变化时产生电动势。

开关用来控制电路的通断。

根据电路中元件的不同连接方式，电路可以分为串联电路、并联电路和混合电路。

串联电路是指元件按照线性顺序连接在一起，电流在元件之间按照顺序流动。

并联电路是指元件按照相同的电压连接在一起，电流在元件之间分流。

混合电路是指同时包含串联和并联元件的电路。

在电路中，还有一些特殊的元件，如二极管、晶体管和集成电路等。

二极管是一种具有单向导电性的元件，可以实现电流的整流功能。

晶体管是一种可以控制电流流动的元件，可以实现放大、开关和振荡等功能。

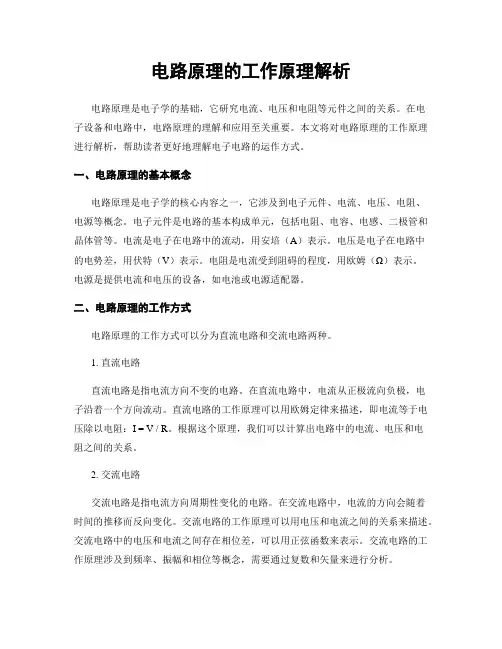

电路原理的工作原理解析电路原理是电子学的基础，它研究电流、电压和电阻等元件之间的关系。

在电子设备和电路中，电路原理的理解和应用至关重要。

本文将对电路原理的工作原理进行解析，帮助读者更好地理解电子电路的运作方式。

一、电路原理的基本概念电路原理是电子学的核心内容之一，它涉及到电子元件、电流、电压、电阻、电源等概念。

电子元件是电路的基本构成单元，包括电阻、电容、电感、二极管和晶体管等。

电流是电子在电路中的流动，用安培（A）表示。

电压是电子在电路中的电势差，用伏特（V）表示。

电阻是电流受到阻碍的程度，用欧姆（Ω）表示。

电源是提供电流和电压的设备，如电池或电源适配器。

二、电路原理的工作方式电路原理的工作方式可以分为直流电路和交流电路两种。

1. 直流电路直流电路是指电流方向不变的电路。

在直流电路中，电流从正极流向负极，电子沿着一个方向流动。

直流电路的工作原理可以用欧姆定律来描述，即电流等于电压除以电阻：I = V / R。

根据这个原理，我们可以计算出电路中的电流、电压和电阻之间的关系。

2. 交流电路交流电路是指电流方向周期性变化的电路。

在交流电路中，电流的方向会随着时间的推移而反向变化。

交流电路的工作原理可以用电压和电流之间的关系来描述。

交流电路中的电压和电流之间存在相位差，可以用正弦函数来表示。

交流电路的工作原理涉及到频率、振幅和相位等概念，需要通过复数和矢量来进行分析。

三、电路原理的应用电路原理在电子设备和电路设计中有着广泛的应用。

通过对电路原理的理解，可以设计和调试各种电子电路，如放大器、滤波器、振荡器等。

电路原理还可以应用于电路故障排除和维修，帮助工程师定位和修复电子设备中的故障。

此外，电路原理还应用于数字电路和模拟电路的设计。

数字电路是指用二进制信号进行逻辑运算的电路，如计算机中的逻辑门电路。

模拟电路是指用连续信号进行运算的电路，如音频放大器和射频电路等。

电路原理的理解对于数字电路和模拟电路的设计和分析至关重要。

1.第二节总体方案的确定一．系统的运动方试与伺服系统的选择由于改造后的经济型数控车床具有定位、直线插补、圆弧插补、暂停、循环加工、螺纹加工等功能，所以应该选用连续控制系统。

考虑到经济型数控机床加工精度要求不高，为了简化结构、降低成本，采用步进电机开环控制系统。

二．计算机系统根据机床要求，采用8位机。

由于MCS—51系列单片机的特点之一是硬件设计简单，系统结构紧凑。

对于简单的应用场合，MCS—51系统的最小系统用一片8031外扩一片EPROM就能满足功能的要求，对于复杂的应用场合，可以利用MCS—51的扩展功能，构成功能强、规模较大的系统。

所以应选用8031单片机。

三．机床传动方式2.为了实现机床所要求的分辨率，采用步进电机经齿轮减速再传动丝杠。

为了保证一定的传动精度和平稳性，尽量减小摩擦力，选用滚珠丝杠螺母副。

同时，为了提高传动刚度和消除间隙，采用有预加负载荷的结构。

传动齿轮也要采用消除齿侧间隙的结构。

由于改造后的经济型数控车床具有定位、直线插补、圆弧插补、暂停、循环加工、等功能，所以应该选用连续控制系统。

考虑到经济型数控车床3.加工精度要求不高，为了简化结构、降低成本，采用步进电机开环控制系统。

4.选择芯片原则在选择程序存储器芯片时，首先满足程序容量，其次在价格合理情况下尽量选用容量大的芯片。

选用8051单片机，扩展2片8KB数据存储器6264和2片8KB的程序存储器2764芯片，共扩展4片芯片，选用线选法5.数据线的连接：存储器的8位数据线D0～D7接P0口（P0.0～P0.7）。

单片机规定指令码和数据都由P0口读入，数位对应相连即可。

地址锁存器地址锁存器就是一个暂存器，它根据控制信号的状态，将总线上地址代码暂存起来。

首先由CPU发出存储器地址，同时发出允许锁存信号ALE给锁存器，当锁存器接到该信号后将地址/数据总线上的地址锁存在总线上，随后才能传输数据，以74LS373为例，共有8个输入端D1—D8及8个输出端Q1—Q8。

电路原理讲解
电路原理是指描述电流在电路中的流动规律的理论基础。

在电路中，电流是指电子在导体中的流动，而电子的流动又是由电压驱动的。

电路原理主要包括三个基本元素：电压源、电阻和导线。

电压源是电路中的能量提供者，它可以提供电流的驱动力。

常见的电压源有电池和整流器。

电压源通常用符号"V"表示，其单位是伏特(V)。

电阻是电路中的阻碍电流流动的元件。

电阻可以根据其阻力大小分为不同的类型，如固定电阻、可变电阻和短路等。

电阻通常用符号"R"表示，其单位是欧姆(Ω)。

导线是用来连接不同电路元件的材料，它具有低电阻的特性，可以让电流流通。

导线通常用直线表示。

在电路中，电压、电流和电阻之间存在一定的关系，可以用欧姆定律来描述。

欧姆定律表示为："电流等于电压与电阻的比值"，即I = V/R。

其中，I代表电流，V代表电压，R代表电阻。

此外，电路中还存在着串联和并联的概念。

串联是指将多个电阻依次连接在一起，形成一个路径，电流从一个电阻流过后再流向下一个电阻。

并联是指将多个电阻的一端连接在一起，另一端连接在一起，形成一个节点，电流在节点处分流。

通过对电路原理的理解，我们可以分析电路中的电流、电压和电阻之间的关系，从而设计出符合实际需求的电路。

为了确保电路的正常工作以及安全，我们需要合理选择电压源、电阻的大小和导线的质量，以及合理进行电路的连接。

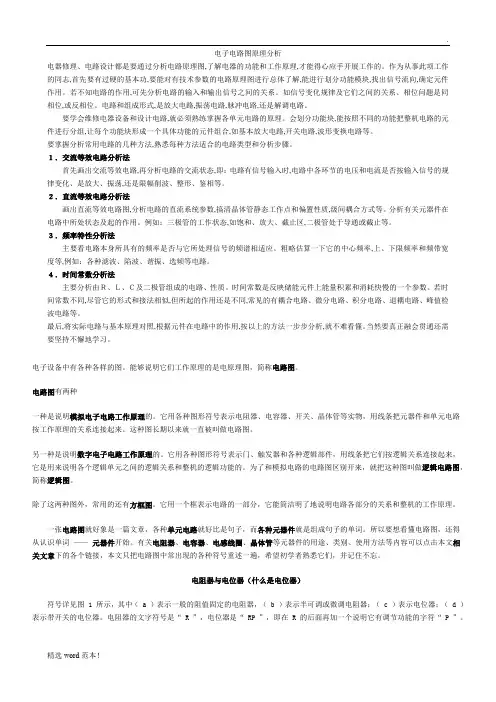

电子电路图原理分析电器修理、电路设计都是要通过分析电路原理图,了解电器的功能和工作原理,才能得心应手开展工作的。

作为从事此项工作的同志,首先要有过硬的基本功,要能对有技术参数的电路原理图进行总体了解,能进行划分功能模块,找出信号流向,确定元件作用。

若不知电路的作用,可先分析电路的输入和输出信号之间的关系。

如信号变化规律及它们之间的关系、相位问题是同相位,或反相位。

电路和组成形式,是放大电路,振荡电路,脉冲电路,还是解调电路。

要学会维修电器设备和设计电路,就必须熟练掌握各单元电路的原理。

会划分功能块,能按照不同的功能把整机电路的元件进行分组,让每个功能块形成一个具体功能的元件组合,如基本放大电路,开关电路,波形变换电路等。

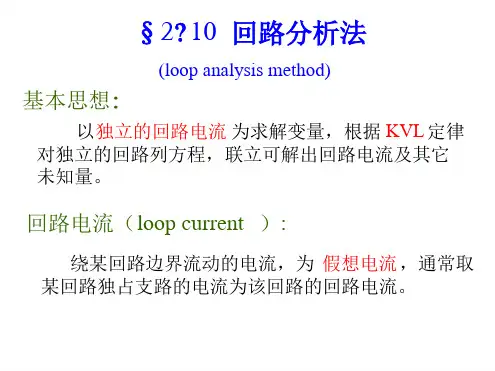

要掌握分析常用电路的几种方法,熟悉每种方法适合的电路类型和分析步骤。

１．交流等效电路分析法首先画出交流等效电路,再分析电路的交流状态,即：电路有信号输入时,电路中各环节的电压和电流是否按输入信号的规律变化、是放大、振荡,还是限幅削波、整形、鉴相等。

２．直流等效电路分析法画出直流等效电路图,分析电路的直流系统参数,搞清晶体管静态工作点和偏置性质,级间耦合方式等。

分析有关元器件在电路中所处状态及起的作用。

例如：三极管的工作状态,如饱和、放大、截止区,二极管处于导通或截止等。

３．频率特性分析法主要看电路本身所具有的频率是否与它所处理信号的频谱相适应。

粗略估算一下它的中心频率,上、下限频率和频带宽度等,例如：各种滤波、陷波、谐振、选频等电路。

４．时间常数分析法主要分析由Ｒ、Ｌ、Ｃ及二极管组成的电路、性质。

时间常数是反映储能元件上能量积累和消耗快慢的一个参数。

若时间常数不同,尽管它的形式和接法相似,但所起的作用还是不同,常见的有耦合电路、微分电路、积分电路、退耦电路、峰值检波电路等。

最后,将实际电路与基本原理对照,根据元件在电路中的作用,按以上的方法一步步分析,就不难看懂。

当然要真正融会贯通还需要坚持不懈地学习。

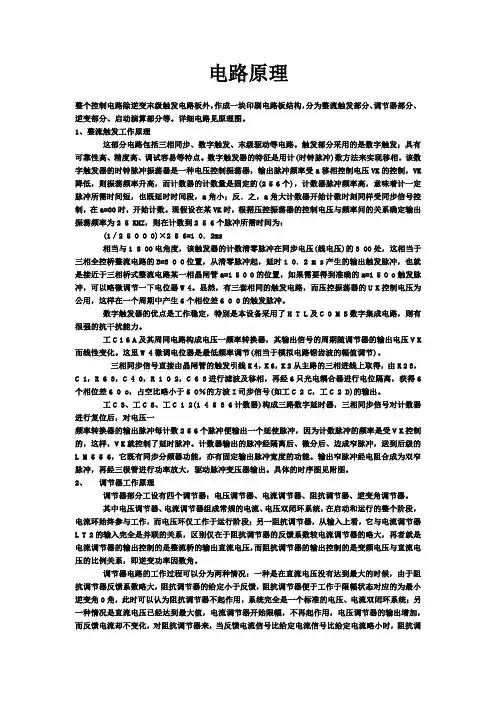

电路原理整个控制电路除逆变末级触发电路板外，作成一块印刷电路板结构，分为整流触发部分、调节器部分、逆变部分、启动演算部分等。

详细电路见原理图。

1、整流触发工作原理这部分电路包括三相同步、数字触发、末级驱动等电路。

触发部分采用的是数字触发；具有可靠性高、精度高、调试容易等特点。

数字触发器的特征是用计(时钟脉冲)数方法来实现移相。

该数字触发器的时钟脉冲振荡器是一种电压控制振荡器，输出脉冲频率受a移相控制电压VK的控制，VK降低，则振荡频率升高，而计数器的计数量是固定的(2 5 6个)，计数器脉冲频率高，意味着计一定脉冲所需时间短，也既延时时间段，a角小；反．之，a角大计数器开始计数时刻同样受同步信号控制，在a=00时，开始计数。

现假设在某VK时，根据压控振荡器的控制电压与频率问的关系确定输出振荡频率为2 5 KHZ，则在计数到2 5 6个脉冲所需时间为：(1／2 5 O O 0)×2 5 6=1 0．2ms相当与1 8 00电角度，该触发器的计数清零脉冲在同步电压(线电压)的3 00处，这相当于三相全控桥整流电路的B=3 0 0位置，从清零脉冲起，延时1 0．2 m s产生的输出触发脉冲，也就是接近于三相桥式整流电路某一相晶闸管a=1 5 0 0的位置，如果需要得到准确的a=1 5 O o触发脉冲，可以略微调节一下电位器W 4。

显然，有三套相同的触发电路，而压控振荡器的U K控制电压为公用，这样在一个周期中产生6个相位差6 0 0的触发脉冲。

数字触发器的优点是工作稳定，特别是本设备采用了H T L及C 0 M S数字集成电路，则有很强的抗干扰能力。

工 C 1 6 A及其周同电路构成电压一频率转换器，其输出信号的周期随调节器的输出电压V K 而线性变化。

这里W 4微调电位器是最低频率调节(相当于模拟电路锯齿波的幅值调节)。

三相同步信号直接由晶闸管的触发引线K 4，K 6，K 2从主路的三相进线上取得，由R 2 3，C 1，R 6 3，C 4 0，R 1 0 2，C 6 3进行滤波及移相，再经6只光电耦合器进行电位隔离，获得6个相位差6 0 o，占空比略小于5 O％的方波I司步信号(如工C 2 C，工C 2 D)的输出。

电路原理说明嗨，朋友！今天咱们就来唠唠电路原理这档子事儿。

你可别一听“电路原理”就觉得头疼，其实它就像咱们生活里的一场奇妙冒险呢！我有个朋友叫小李，他对电路原理一开始也是两眼一抹黑。

有一回，他家灯坏了，他就想自己捣鼓捣鼓。

这时候，电路原理就像是一个神秘的宝藏，他想找到打开宝藏的钥匙。

那电路是啥呢？简单来说，电路就像是一条条小小的“道路”，电流就像一群忙碌的小蚂蚁，在这些“道路”上跑来跑去。

咱们先说说电源吧。

电源就像是一个能量的大仓库，比如说电池，它就像一个装满能量糖果的小盒子。

当你把电路接通的时候，就好比打开了这个小盒子的盖子，那些电流小蚂蚁就开始从这个能量仓库里跑出来啦。

你看，这是不是很有趣？你可能会想，那电流怎么知道往哪儿跑呢？这就和电路里的导线有关啦。

导线就像是专门为电流小蚂蚁修的高速公路，又平又直，电流小蚂蚁在上面跑得可快了。

再来说说电阻。

电阻呀，就像是高速公路上的一些小障碍。

比如说，你用一根很细的导线，这就相当于在高速公路上设置了一些窄窄的路段，电流小蚂蚁通过的时候就得小心翼翼，速度就会慢下来。

这时候，电阻就起到了阻碍电流的作用。

我记得我给小李解释这个的时候，他恍然大悟，说：“哎呀，原来电阻就像是调皮捣蛋的小精灵，在捣乱电流小蚂蚁的步伐呢！”可不是嘛！如果电阻太大，就像小障碍太多，电流小蚂蚁可能就跑不动了，电路可能就不能正常工作了。

还有一个重要的东西叫电容。

电容就像是一个小小的能量储存器。

想象一下，它就像一个小水坝，当电流小蚂蚁跑过来的时候，它可以把一部分电流储存起来，就像小水坝把水储存起来一样。

等到需要的时候，它又可以把储存的电流释放出去。

小李当时就问我：“那电容有啥用呢？”我就跟他说：“你看，在一些电子设备里，有时候电流供应不是很稳定，电容就可以在电流充足的时候储存一些，在电流不足的时候补充一下，就像一个贴心的小助手呢！”接着就是电感啦。

电感有点像一个有惯性的家伙。

怎么说呢？当电流通过电感的时候，如果电流突然变化，电感就会反抗这种变化，就好像你突然想让一个正在匀速跑步的人立刻停下来或者突然加速，他会有点抗拒一样。

电源电路一、电源电路的功能和组成:每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

常见的家用电器中多数要用到直流电源。

直流电源的最简单的供电方法是用电池。

但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。

电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把 220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分，见图 1 。

其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。

在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图 2 （ b ）。

负载 R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。

（ 3 ）全波桥式整流用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图2 （ c ）。

负载上的电流波形和输出电压值与全波整流电路相同。

（ 4 ）倍压整流用多个二极管和电容器可以获得较高的直流电压。

图 2 （ d ）是一个二倍压整流电路。

当 U2 为负半周时 VD1 导通， C1 被充电， C1 上最高电压可接近1.4U2 ；当 U2 正半周时 VD2 导通， C1 上的电压和 U2 叠加在一起对 C2 充电，使 C2 上电压接近 2.8U2 ，是 C1 上电压的 2 倍，所以叫倍压整流电路。
