开机电路讲解

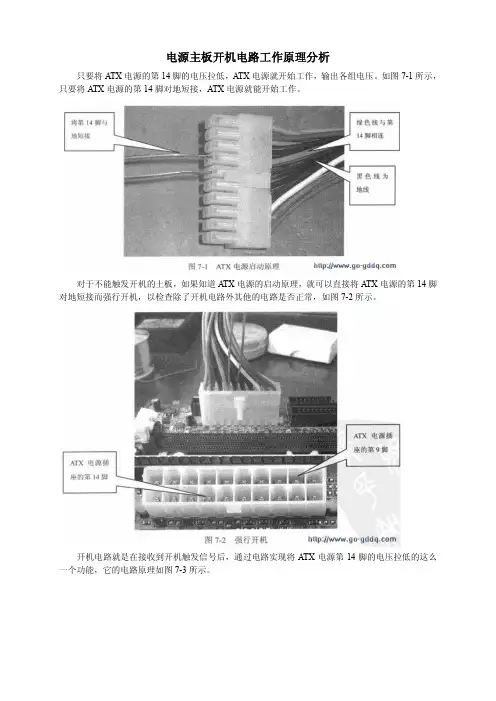

电源主板开机电路工作原理分析只要将A TX电源的第14脚的电压拉低，A TX电源就开始工作，输出各组电压。

如图7-1所示，只要将A TX电源的第14脚对地短接，A TX电源就能开始工作。

对于不能触发开机的土板，如果知道A TX电源的启动原理，就可以直接将A TX电源的第14脚对地短接而强行开机，以检查除了开机电路外其他的电路是否正常，如图7-2所示。

开机电路就是在接收到开机触发信号后，通过电路实现将A TX电源第14脚的电压拉低的这么一个功能，它的电路原理如图7-3所示。

在A TX电源接上市电后，电源虽然没有启动，但第9脚会有5V的电压输出，称之为待命电乐。

5V待命电压经过稳压电路后，输出3.3V的电压供给触发电路。

另外，5V待命电压经过一个电阻接到开机键的一端。

开机时按下开机键，A点的电压被拉低，这样就会产生一个触发信号输入到触发电路中。

触发电路从B点输出一个逻辑高电平（这个电压是一直保持的，直到第二次触发），这个高电平加在三极管的发射结（be）之间使得三极管导通，从而使集电极（c）的电位被拉低，也就是A TX 电源的第14脚电位被拉低，这样A TX电源即开始工作，输出各组电压供给主板。

关机时按下开机键，A点的电压被拉低，这样就会产生一个触发信号输入到触发电路中。

触发电路接收到触发信号后使B点的电压翻转，即由原来的逻辑高电平翻转为逻辑低电平（这个电压是一直保持的，直到第二次触发）。

由于三极管发射结（be）没有偏置电压，于是三极管截止，集电极（c）的电位升高，也就是A TX电源的第14脚电位升高，这样A TX电源即停止工作。

有些主板不上CPU是不能开机的，例如一些SOCKET478 CPU座的主板，它是将三极管的发射极接到CPU座的AF26引脚，如图7-4所示。

CPU后，通过CPU的AF26引脚与AE26引脚（接地）相连，结果就与图7-3所示的电路一样，因此也就能控制开机了。

根据这个原理，在CPU假负载上将AF26引脚与AE26引脚相连（SOCKET478的CPU假负载），如图7-5所示，这样主板就认为有CPU存在，因此小上CPU也能进行开机。

电脑主板开机电路检修讲解一、怀疑主机电源好坏：首先接好电源，按下开关，如果不能通电，再把主机的电源拔下来，用镊子把电源的绿线和黑线短路，看电源风扇转不，如果转，说明电源是好的，故障在主机方面。

怀疑主机开关好坏：再把ATX电源线和主板接好，把主板上的开关针、复位针等拔起，用镊子短路开关针触发电源开关，看能不能开机，如果能，就说明是主机箱的开关坏，把主机箱开关拆出清洗。

如果短路开关针触发电源还是不能开机，说明主板真的不能触发开机，把主板从机箱里拆出来检修。

把主板拆下来，先把板上的灰尘清扫干净，以免防碍检修。

先目测一下，看主板上面有无元器件烧坏，鼓包，电脑板上有无烧焦、断线的。

把主板放好，插上假负载，插好电源，测试卡，做好检修准备。

二、、当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。

也就是说直接短路接绿线和黑线。

如果此时可以加电开机说明故障在软开机电路本身。

如果此时不可以加电，说明有严重的短路现象。

ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。

可能短路的有红线短路，黄线短路，紫线短路或者是CPU的主供电端短路。

以上的短路现象，在实际主板故障中出现任何一种都会出现强行加电而加不上电。

对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路，还有门电路短路或者是I/O短路，还有南桥短路，也有可能是5V滤波电容短路。

测一下5V ATX对地数值或测供电管对地数值看是否对地短路了。

正常的对地数值是380欧姆左右，那么你明显测供电管对地0欧姆或接近0欧姆左右，这时候肯定是说主板出现芯片对地短路现象造成ATX保护。

对于黄线12V短路通常是电源管理本身和12V滤波电容短路，对于12V短路也有可能是串口芯片有问题。

对于紫线短路可能是南桥、I/O、场效应管和门电路，以及紫线滤波电容和紫线稳压二极管造成。

对于CPU主供电短路可能是场效应管，电源管理器和主供电滤波电容。

对于P4的主板，CPU主供电短路也有可能是北桥短路。

待机和开机电路1.待机电路讲解在开机键上没有高电平电压时，待机电路没有输出+3V或5V电压的情况下需要检修待机电路，待机电路通常采用一片待机芯片，待机芯片常用线性稳压集成电路，常见待机芯片有五脚的、六脚的和八脚的三种。

待机电路有两大作用：●只供给主板上需要待机电压的设备（芯片），为3.3V/5V的直流电压。

●给快捷键键提供高电平。

待机芯片具如下特点：●一个引脚接主供电，一个引脚输出3.3V或5V电压。

●待机芯片为在不开机的时候就输出3.3V或5V电压。

●待机芯片为开机电路提供3.3V或5V电压，因此待机芯片通常靠近开机芯片。

●从开机按键往回找，可以找到待机芯片。

很多笔记本电脑的开机键是通过键盘芯片和排线连到主板，连线比较复杂，查找不方便，可以根据其外形和位置查找。

●若开机电路中的3.3V或5V电压正常，说明待机芯片工作正常。

●待机电路的好坏可根据测量开机键上的电压来判定。

测开机按键上是否有3.3V或5V电压，IBM的待机电压为5V，SONY的待机电压为3.3V。

2.IBM T30待机电路分析IBM T30待机电路如图。

完整的电源供接请参见附录1.1.电源输入电路笔记本电脑的电源输入电路一般有三路。

第一路的由电源适配器经保护隔离电路输出的VINT16电压，此电压经隔离二极管VD10后，输出约为16V的电源电压。

第二路的由主电池经保护隔离电路输出的M-BA T-PWR电压，此电压经保险F9后送到隔离二极管VD19后，输出约为12V的电源电压。

第三路的由从电池经保护隔离电路输出的S-BA T-PWR电压，此电压经保险管F10后送到隔离二极管VD23后，输出约为12V的电源电压。

三路中有一路电压R629送到待机芯片的第5脚，由于电源适配器的电压高于电池电压，所以当插上电源适配器时，由电源适配器给待机电路供电，没有插上电源适配器时，由电池给待机电路供电。

属于并联关系，所以这三路供电之中只要有一路的供电正常，待机电路就能正常工作。

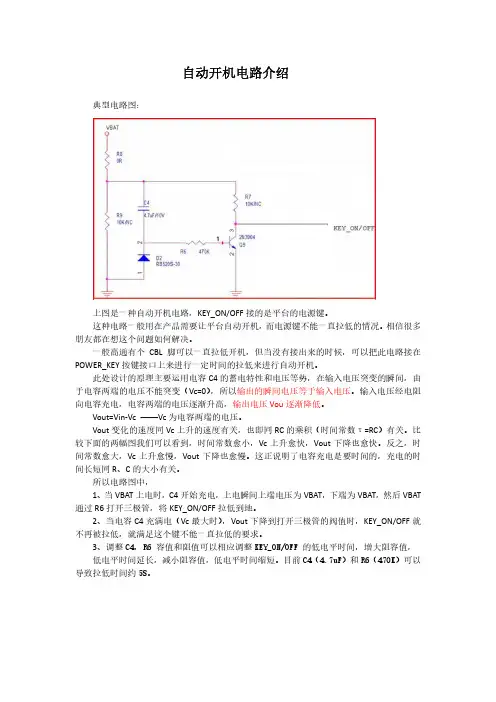

自动开机电路介绍
典型电路图：
上图是一种自动开机电路，KEY_ON/OFF接的是平台的电源键。

这种电路一般用在产品需要让平台自动开机，而电源键不能一直拉低的情况。

相信很多朋友都在想这个问题如何解决。

一般高通有个CBL脚可以一直拉低开机，但当没有接出来的时候，可以把此电路接在POWER_KEY按键接口上来进行一定时间的拉低来进行自动开机。

此处设计的原理主要运用电容C4的蓄电特性和电压等势，在输入电压突变的瞬间，由于电容两端的电压不能突变（Vc=0），所以输出的瞬间电压等于输入电压。

输入电压经电阻向电容充电，电容两端的电压逐渐升高，输出电压Vou逐渐降低。

Vout=Vin-Vc ——Vc为电容两端的电压。

Vout变化的速度同Vc上升的速度有关，也即同RC的乘积（时间常数τ=RC）有关。

比较下面的两幅图我们可以看到，时间常数愈小，Vc上升愈快，Vout下降也愈快。

反之，时间常数愈大，Vc上升愈慢，Vout下降也愈慢。

这正说明了电容充电是要时间的，充电的时间长短同R、C的大小有关。

所以电路图中，
1、当VBAT上电时，C4开始充电，上电瞬间上端电压为VBAT，下端为VBAT，然后VBAT 通过R6打开三极管，将KEY_ON/OFF拉低到地。

2、当电容C4充满电（Vc最大时），Vout下降到打开三极管的阀值时，KEY_ON/OFF就不再被拉低，就满足这个键不能一直拉低的要求。

3、调整C4，R6 容值和阻值可以相应调整KEY_ON/OFF 的低电平时间，增大阻容值，
低电平时间延长，减小阻容值，低电平时间缩短。

目前C4（4.7uF）和R6（470K）可以导致拉低时间约5S。

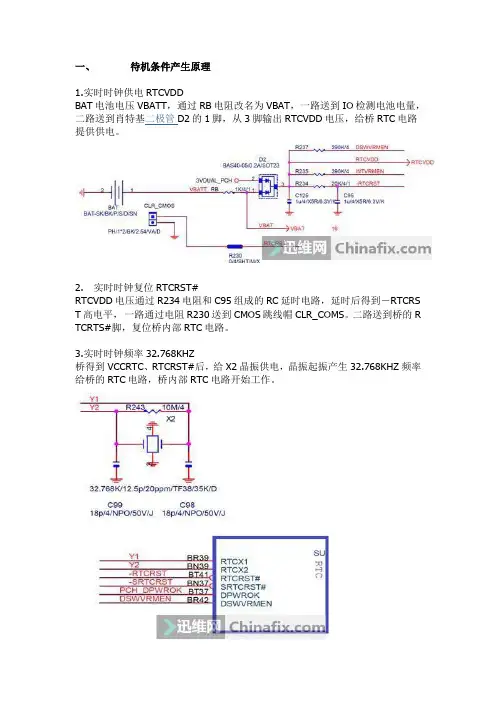

一、待机条件产生原理1.实时时钟供电RTCVDDBAT电池电压VBATT，通过RB电阻改名为VBAT，一路送到IO检测电池电量，二路送到肖特基二极管D2的1脚，从3脚输出RTCVDD电压，给桥RTC电路提供供电。

2.实时时钟复位RTCRST#RTCVDD电压通过R234电阻和C95组成的RC延时电路，延时后得到－RTCRS T高电平，一路通过电阻R230送到CMOS跳线帽CLR_COMS。

二路送到桥的R TCRTS#脚，复位桥内部RTC电路。

3.实时时钟频率32.768KHZ桥得到VCCRTC、RTCRST#后，给X2晶振供电，晶振起振产生32.768KHZ频率给桥的RTC电路，桥内部RTC电路开始工作。

4.PCH待机供电3VDUAL_PCH给电源接上电，电源输出5VSB供电，通过Q62降压得到3.3V的3VDUAL_PCH 待机电压,给桥和IO芯片提供待机供电。

5.深度休眠供电VCCDSW3VDUAL_PCH同时给桥的VCCDSW点提供深度休眠供电。

6.深度休眠电压好信号DPWROK3VDUAL_PCH通过R360和R361电阻分压后，送到Q35的B极，控制Q35导通，使Q34截止，通过R348电阻上拉得到高电平的PCH_DPWROK信号给桥，表示主板深度休眠供电正常。

7.5V双路供电5VDUAL电源输出5VSB待机电压，通过R435和R434电阻分压，得到2.5V电压，关到比较器U8A的2脚，和U8B的6脚。

待机时VCC、+12V都无输出，比较器正输入端电压小于负输入端电压，输出低电平。

分别送到Q53和Q69的G极，使Q69导通，Q53截止，5VSB通过Q69转换为5VDUAL电压输出。

开机后V CC输出5V电压，+12V输出12V电压，通过电阻分压送到比较器正输入端，比较器正输入端电压大于负输入端电压，比较器输出高阻态，通过+12V上拉为12V高电平，分别送到Q53和Q69使Q53导通，Q69截止，VCC通过Q53转换为5VDUAL电压输出。

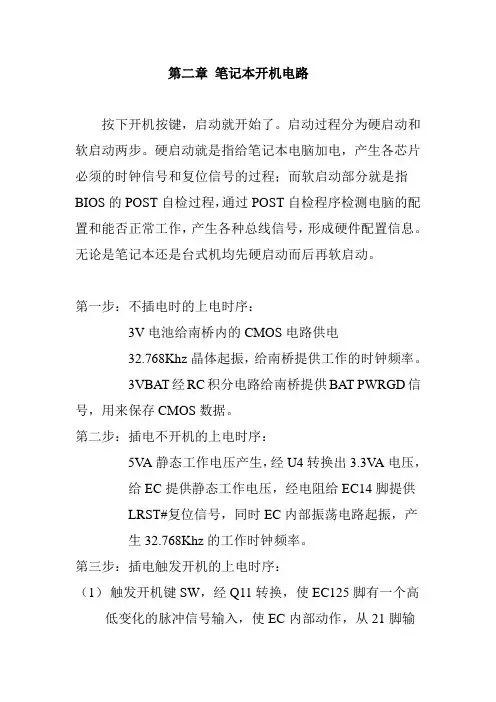

第二章笔记本开机电路按下开机按键，启动就开始了。

启动过程分为硬启动和软启动两步。

硬启动就是指给笔记本电脑加电，产生各芯片必须的时钟信号和复位信号的过程；而软启动部分就是指BIOS的POST自检过程，通过POST自检程序检测电脑的配置和能否正常工作，产生各种总线信号，形成硬件配置信息。

无论是笔记本还是台式机均先硬启动而后再软启动。

第一步：不插电时的上电时序：3V电池给南桥内的CMOS电路供电32.768Khz晶体起振，给南桥提供工作的时钟频率。

3VBAT经RC积分电路给南桥提供BAT PWRGD信号，用来保存CMOS数据。

第二步：插电不开机的上电时序：5VA静态工作电压产生，经U4转换出3.3VA电压，给EC提供静态工作电压，经电阻给EC14脚提供LRST#复位信号，同时EC内部振荡电路起振，产生32.768Khz的工作时钟频率。

第三步：插电触发开机的上电时序：（1）触发开机键SW，经Q11转换，使EC125脚有一个高低变化的脉冲信号输入，使EC内部动作，从21脚输出一个低电平开机信号触发南桥内部动作，南桥发出S3、S4的休眠信号送给EC，EC发出+1.8VS_ON信号。

（2）EC94脚发出+1.8VS_ON信号控制相关电路产生3.3VS、1.8VS、1.2VS、0.9VS。

（3）EC97脚和93脚分别发出+5V_ON和+1.8V_ON信号控制相关电路产生5V、3.3V、1.8V、1.5V、1.2V等工作电压。

（4）EC87脚和86脚分别发出+1.05V_ON和WLAN_PWR#产生1.05V和WLAN3.3V电压。

（5）EC84脚发出VCORE_ON信号电源管理芯片工作，产生VCORE电压，当VCORE电压正常后，从1脚发出CLKEN信号控制时钟芯片工作，为各级芯片提供工作的同步时钟频率。

（6）时钟频率正常后电源管理芯片又从2脚发出PWRGD 信号送往EC芯片。

（7）EC收到PWRGD信号后从83脚发出PWROK信号送往南桥和北桥。

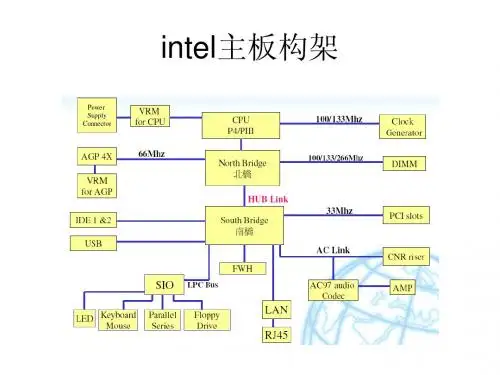

主板开机电路详解主板开机电路工作原理由于主板厂商的设计不同，主板开机电路会有所不同，但基本电路原理相同，即经过主板开机键触发主板开机电路工作，开机电路将触发信号进行处理，最终向电源第14脚发出低电平信号，将电源的第14脚的高电平拉低，触发电源工作，使电源各引脚输出相应的电压，为各个设备供电（即电源开始工作的条件是电源接口的第14脚变为低电平）。

主板开机电路的工作条件是：为开机电路提供供电、时钟信号和复位信号，具备这三个条件，开机电路就开始工作。

其中供电由ATX电源的第9脚提供，时钟信号由南桥的实时时钟电路提供，复位信号由电源开关、南桥内部的触发电路提供。

下面根据开机电路的结构分别讲解开机电路的详细工作原理。

1．经过门电路的开机电路经过门电路的开机电路的电路原理图如图7-7所示。

图中，1117为稳压三级管，作用是将电源的SB5V电压变成＋3.3V电压，Q21为三极管，它的作用是控制电源第14脚的电压，当它导通时，电源第14脚的电压变为低电平。

74门电路是一个双上升沿D触发器，此触发器在时钟信号输入端（第3脚CP端）得到上升沿信号时触发，触发后它的输出端的状态就会翻转，即由高电平变为低电平或由低电平变为高电平。

74触发器的时钟信号输入端（CP 端）和电源开关相连，接收电源开关送来的触发信号，输出端直接连接到南桥的触发电路中，向南桥发送触发信号。

它的作用是代替南桥内部的触发器发出触发信号，使南桥向电源输出高电平或低电平。

当电脑的主机通电后，ATX电源的第14脚输出＋5V电压，ATX电源的第14脚通过一个末级控制三极管和一个二极管连接到南桥的触发电路中，由于74触发器没有被触发，南桥没有向三极管Q21输出高电平，因此三极管Q21的b极为低电平，三极管Q21处于截至，电源的各个针脚没有输出电压。

同时ATX电源的第9脚输出＋5V待命电压。

＋5V待命电压通过稳压三极管（1117）或电阻后，产生+3.3V电压，此电压分开成两条路，一条直接通向南桥内部，为南桥提供主供电，而另一条通过二极管或三极管，再通过COMS的跳线针（必须插上跳线帽将他们连接起来）进入南桥，为CMOS电路提供供电，这时南桥外的32.768KHz晶振向南桥提供32.768KHz频率的时钟信号。

几个单键开关电路，讲述它的原理，知识满满！1、单键开关机电路因为2N7002这样的mos管初始状态是随机的，可以先假设Q1的G极为高电平，Q1处于导通状态，D极输出低电平，使Q2的G极为低电平，Q2处于截止状态，输出高电平，所以Q3也处于截止，总的输出电源关闭，灯不亮。

同时Q2l输出的高电平通过R3反馈给Q1使其导通，整个系统处于稳定状态。

当按下按键时，Q1的G极变成低电平，使其截止，输出变成高电平，高电平接到Q2的G极，使其导通，Q2输出低电平，所以Q3也导通，总的输出电源打开，灯亮了。

2、单键轻触电子开关电路上面的图就是此电路原理图。

在这里，我们以5V电压作为电源电压来解析一下工作原理。

上面这张图显示的是默认情况下各节点的电压情况。

默认情况下，整个电路只有R1和R5在消耗电流。

加之R1的阻值很大，使得消耗的电流极小，基本可以忽略不计，所以可以长时间的应用在电路中而不用担心电路的耗电问题。

R1和R5组成一个典型的分压电路，中心点电压为1.193V。

此时，这个电压会对C1进行充电，充电回路为5V-R1-C1-R7-GND。

此时，C1上被充有左正右负的1.193V的电压。

其他地方则通通=0V。

当我们按下按键后，由于C1上是一个左正右负的电压，这时，因为按键被按下，C1有了放电回路，C1就会开始放电。

放电回路为C1-KEY1-R6/C2/Q2-C1。

其中R6、C2、Q2在电路中有并联关系，则电流会同时经过这三个器件。

C1放电的结果是在R6上产生一个上正下负的电压信号，这个电压信号会导致Q2开始导通，C2的介入是为了提高Q2导通的稳定性（短暂存储这个电压信号，保证有效导通）。

当Q2导通后，Q1也会开始导通。

Q1的输出端电压会通过R3返送一个电信号至Q2基极，此时，整个电路处于一个稳定的开启的状态。

电路会输出一个大于4V的稳定的电压信号。

巧妙之处在于利用了电位差的翻转来控制晶体管的导通与否。

上面说到，C1本来是左正右负的电压。

主板开机电路分析及故障检修主板开机电咱分析根据主板的设计不同,主板的开机电路控制方式也不同,有通过南桥直接控制的,有通过I/O直接控制的,也有通过电路控制的,不管开机电路控制方式如何,开机电路的功能都是相同的,即通过开机键实现电脑的开机和关机.主板开机电路工作机制主板开机电路是主板中的重要单元电路,它的主要任务是控制A TX电源给主板输出工作电压,使主板开始工作.主板开机电路通过电源开关(PW-ON)触发主板开机电路,开机电路中的南桥芯片或I/O芯片对触发信号进行处理后,最终发出控制信号,控制开机控制三极管或门电路将A TX电源的第16针脚(24针电源插头)或第14针脚(20针电源插头)的高电位拉低(A TX电源关闭状态下此脚的电压为3.5V以上),以触发A TX电源主电源电路开始工作,使A TX电源各针脚输出相应工作电压,为主板等设备提供工作电压.尽管在主板各部分电路的设计与应用中元器件及芯片的组合布局方式不完全相同.但是实现的原理与目的始终是一致的,即通过控制的PSON针脚,(第16针脚或第14针脚)的电位高低来控制A TX电源的开启与关闭,继而控制主板的开启与关闭.当PSON针脚电压为高电平时,A TX电源中的主电源电路处于关闭状态,当PSON针脚的电压变为低电平时,A TX电源中的主电源电路便启动,开如输出各种电压,因此通过控制PSON针脚夫的电压高低,就控制了主板的开启与关闭.主板开机电路组成主板的开杨电路主要由A TX电源插座、南桥芯片、I/O芯片（有的没有）、门电路、开机键、开机芯片（只有华硕主板有）和一些电阻、电容、三极管、二极管等元器件组成。

1、A TX电源接口其中第9针脚和第14针或第16针与开机电路有关联。

A TX电源中包括两种电源电路：待机电源电路和主电源电路。

2、南桥芯片南桥内部开机触发电路正常工作和条件是：为南桥提供供电。

主供电为2。

5-3。

3V，一般是A TX电源待机电压通过稳压器1117或1084等转换后向南桥供电，或直接由CMOS电池供电。
