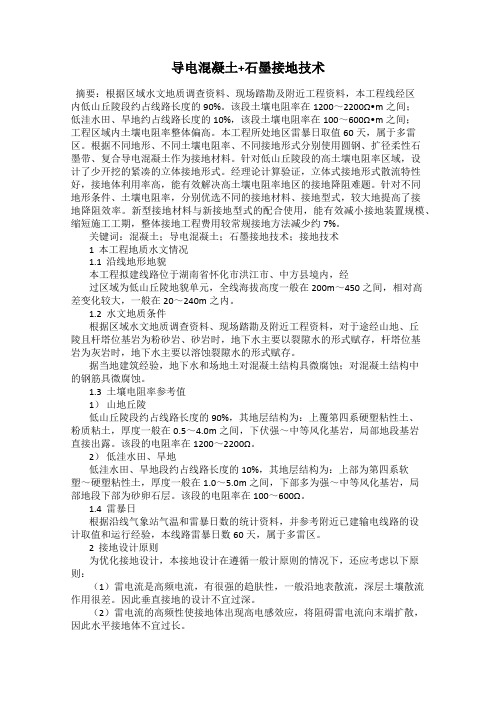

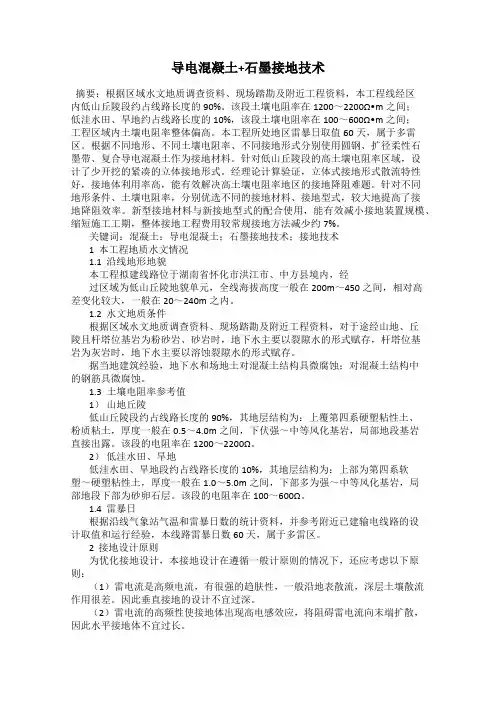

导电混凝土+石墨接地技术

导电混凝土+石墨接地技术

发表时间：2017-09-07T09:55:45.140Z 来源：《基层建设》2017年第13期作者：张定军

[导读] 摘要：根据区域水文地质调查资料、现场踏勘及附近工程资料，本工程线经区内低山丘陵段约占线路长度的90%。

张家界创远电力勘测设计有限责任公司湖南张家界 427000

摘要：根据区域水文地质调查资料、现场踏勘及附近工程资料，本工程线经区内低山丘陵段约占线路长度的90%。该段土壤电阻率在1200～2200Ω•m之间；低洼水田、旱地约占线路长度的10%，该段土壤电阻率在100～600Ω•m之间；工程区域内土壤电阻率整体偏高。本工程所处地区雷暴日取值60天，属于多雷区。根据不同地形、不同土壤电阻率、不同接地形式分别使用圆钢、扩径柔性石墨带、复合导电混凝土作为接地材料。针对低山丘陵段的高土壤电阻率区域，设计了少开挖的紧凑的立体接地形式。经理论计算验证，立体式接地形式散

流特性好，接地体利用率高，能有效解决高土壤电阻率地区的接地降阻难题。针对不同地形条件、土壤电阻率，分别优选不同的接地材料、接地型式，较大地提高了接地降阻效率。新型接地材料与新接地型式的配合使用，能有效减小接地装置规模、缩短施工工期，整体接地工程费用较常规接地方法减少约7%。

关键词：混凝土；导电混凝土；石墨接地技术；接地技术

1 本工程地质水文情况

1.1 沿线地形地貌

本工程拟建线路位于湖南省怀化市洪江市、中方县境内，经

过区域为低山丘陵地貌单元，全线海拔高度一般在200m～450之间，相对高差变化较大，一般在20～240m之内。

1.2 水文地质条件

根据区域水文地质调查资料、现场踏勘及附近工程资料，对于途经山地、丘陵且杆塔位基岩为粉砂岩、砂岩时，地下水主要以裂隙水的形式赋存，杆塔位基岩为灰岩时，地下水主要以溶蚀裂隙水的形式赋存。

据当地建筑经验，地下水和场地土对混凝土结构具微腐蚀；对混凝土结构中的钢筋具微腐蚀。

1.3 土壤电阻率参考值

1）山地丘陵

低山丘陵段约占线路长度的90%，其地层结构为：上覆第四系硬塑粘性土、粉质粘土，厚度一般在0.5～4.0m之间，下伏强～中等风化基岩，局部地段基岩直接出露。该段的电阻率在1200～2200Ω。

2）低洼水田、旱地

低洼水田、旱地段约占线路长度的10%，其地层结构为：上部为第四系软塑～硬塑粘性土，厚度一般在1.0～5.0m之间，下部多为强～中等风化基岩，局部地段下部为砂卵石层。该段的电阻率在100～600Ω。

1.4 雷暴日

根据沿线气象站气温和雷暴日数的统计资料，并参考附近已建输电线路的设计取值和运行经验，本线路雷暴日数60天，属于多雷区。

2 接地设计原则

为优化接地设计，本接地设计在遵循一般计原则的情况下，还应考虑以下原则：

（1）雷电流是高频电流，有很强的趋肤性，一般沿地表散流，深层土壤散流作用很差。因此垂直接地的设计不宜过深。（2）雷电流的高频性使接地体出现高电感效应，将阻碍雷电流向末端扩散，因此水平接地体不宜过长。

（3）应尽量减小接地装置占地范围，宜采用非开挖形式、少开挖式的接地设计。

根据《110kV～750kV架空输电线路设计规范》（GB 50545-2010)，有地线的杆塔应接地。送电线路的杆塔接地装置主要是为了导泄雷电流入地，以保持线路有一定的耐雷水平。接地电阻的大小是影响输电线路耐雷水平最敏感的因素。雷电流通过接地装置向大地扩散时，起作用的是接地装置的冲击接地电阻而不是工频接地电阻。因此，如何保证冲击接地电阻合格，相当关键。

2.1 工频接地电阻设计要求

根据《交流电气装置的接地设计规范》（GB/T 50065-2011)，有地线的线路杆塔的工频接地电阻，不宜超过下表的规定。

式中： --每根垂直接地极的冲击接地电阻（Ω)；

--水平接地极的冲击接地电阻。

根据冲击接地电阻的计算公式以及冲击接地电阻定义，可以知道对于长度很大的接地体而言，由于高频雷电流会产生电感效应，导致冲击接地电阻大于工频接地电阻。这就是某些线路在工频接地电阻合格的情况下雷击跳闸率却居高不下的原因。

本报告选择的接地材料、设计的接地型式需保证工频接地电阻与冲击接地电阻在任何情况下均合格。

3 接地材料

3.1 接地材料的选择

3.1.1 圆钢

目前国内杆塔接地装置大多采用圆钢，材料价格较其他材料最为便宜。生产及施工经验成熟，可靠。抗腐蚀性较其他材料较差。此材料适用于本工程弱腐蚀、低电阻率地区。

3.1.2导电混凝土

导电混凝土是指由胶凝材料、导电相、骨料和水等组分按照一定配比混合凝结而成的复合材料，是由导电相部分取代混凝土中的普通骨料配制而成，具有规定的导电性能和一定力学性能的混凝土。导电混凝土具有良好的抗裂性和抗渗性，其与大地紧密结合，可以大大降低接地体与土壤间的接触电阻。

根据体积电阻率来进行的材料的分类，做电阻体、电极材料的体积电阻率应在0.1Ω•m～10Ω•m范围内，而试验制成导电混凝土电阻率经测算一般为0.5Ω•cm ～10Ω•m，因此导电混凝土在作为结构工程材料的同时，兼作为一种接地材料是可行的。混凝土在线路工程基础工程用量大，掺入导电材料拌制的导电混凝土作为接地材料适用于任何电阻率地区。

3.1.3 柔性石墨带

选用高纯鳞片石墨（纯度³95%)，通过石墨的氧化处理和高温膨化过程制备膨胀石墨，并选用无机纤维与合成纤维以及一定配比的水乳型粘合剂，通过辊压、热塑以及绞线成型工艺制备了柔性石墨复合接地材料。石墨基柔性复合接地体既可作为接地引下线，又可作为埋地接地体。柔性石墨带与杆塔连接的连接端头采用不锈合金。

3.2 接地材料优化

3.2.1柔性石墨带

接地体在高频雷电流或者短路电流作用下表现出较强的趋肤效应，从而使得接地体的有效散流面积减小，仅表层导体参与散流，而中心材料的散流作用较小，为进一步提高接地材料的利用率，我公司对实心石墨复合接地材料进行结构改进，提出了低趋肤效应的扩径石墨复合接地材料。

（1）带状柔性石墨/玻纤复合接地材料系列产品，可短距离铺设、高效降阻，耐大冲击电流，能满足雷电流和短路故障电流的排散，有效解决土壤电阻率较高或难以开挖地区的降阻问题。保证电力系统安全可靠运行。（2）带状柔性石墨/玻纤复合接地材料耐腐蚀性高，寿命长，减少更换次数，运输非常方便，且施工简单，提高了接地施工效率，降低施工成本。

（3）柔性石墨接地体一般采用扩径结构或编带结构，可有效提高石墨导电材料的利用率，这就意味着接地体与土壤的有效接触面积增加，使得接地体与土壤的接触面积增大，接触电阻减小，进而减小接地电阻。（4）扩径石墨复合接地材料的内芯填充绝缘材料一般具有一定的抗拉强度，且具有柔性可弯曲特性，接地材料的力学性能得到提升。

柔性石墨带作为接地体，其连接方式考虑用螺栓连接。
