地下室外墙单侧支模工艺方案
本文档旨在提供地下室外墙单侧支模工艺方案。
1. 工艺介绍
单侧支模工艺是指在墙体的一侧设置支撑模板，通过支撑模板的支撑来实现对墙体的施工。
这种工艺常用于地下室外墙的施工，具有简化施工流程和节约材料的优点。
2. 工艺流程
2.1 准备工作：
- 清理施工区域，确保地面坚实平整；
- 准备支撑模板和相关施工工具。
2.2 模板设置：
- 根据设计要求和施工图纸，确定支撑模板的位置和尺寸；
- 使用支撑杆和连接件将支撑模板固定在墙体一侧；
- 调整支撑模板的垂直度和水平度，确保稳定性和准确性。
2.3 混凝土浇筑：
- 根据施工计划和混凝土供应情况，确定浇筑时间；
- 进行混凝土的搅拌、运输和倒入；
- 使用振动棒对混凝土进行振捣，确保混凝土的密实性。
2.4 混凝土养护：
- 在混凝土浇筑完成后，及时进行养护措施；
- 使用覆盖材料或喷淋水对混凝土表面进行保湿；
- 根据养护周期和施工要求，进行持续的养护工作。
3. 安全注意事项
在进行地下室外墙单侧支模工艺时，需要注意以下安全事项：- 工作人员必须佩戴个人防护装备，如安全帽、手套等；
- 确保支撑模板和连接件的质量良好，避免意外事故；
- 严格按照施工计划和操作规程进行作业，避免施工错误带来的风险。
以上为地下室外墙单侧支模工艺方案的基本内容，具体操作细节请根据实际情况进行调整和补充。
地下室外墙单侧支模搭建方案
介绍
本文档旨在提供一种地下室外墙单侧支模搭建方案，以帮助您有效地完成工程。
方案概述
本方案采用以下步骤进行地下室外墙单侧支模搭建：
1. 调查地基：在施工前，需要对地基进行全面调查和评估，保证地基承载能力足够强。
2. 确定支模位置：根据设计图纸确定支模的位置和尺寸，并进行标记。
3. 固定支模支撑：在地基上设置支模支撑，确保支模的稳固性和均衡负载。
4. 安装支模板：将预制的支模板沿墙壁方向依次安装，固定在支模支撑上。
5. 考虑防水措施：对于地下室外墙，建议在支模板安装完成后进行防水处理，以确保墙体的密封性。
6. 完成支模搭建：按照设计要求，完成支模搭建的所有工作，并进行必要的检查和调整。
安全注意事项
进行地下室外墙单侧支模搭建时，请注意以下安全事项：
- 确保支模支撑的稳定性和坚固性。
- 使用适当的个人防护装备，如安全帽、安全鞋等。
- 遵循施工规范和操作规程，减少人员伤害和工程事故的风险。
- 定期检查支模搭建的质量和安全问题，并及时进行修复。
总结
通过本文档提供的地下室外墙单侧支模搭建方案，您可以有效
地进行工程施工。
然而，请记住在施工过程中始终注意安全事项，
并确保按照设计要求完成所有工作。
如有需要，随时请咨询专业人
士的建议和帮助。
以上是地下室外墙单侧支模搭建方案的内容，希望能对您有所
帮助。

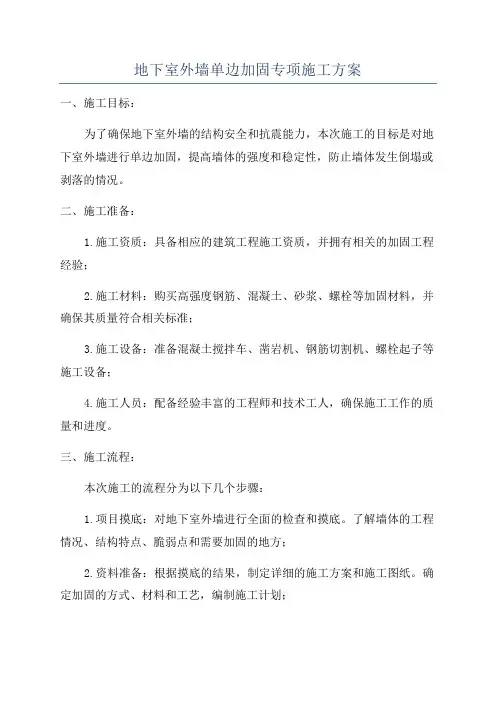

地下室外墙单边加固专项施工方案一、施工目标：为了确保地下室外墙的结构安全和抗震能力，本次施工的目标是对地下室外墙进行单边加固，提高墙体的强度和稳定性，防止墙体发生倒塌或剥落的情况。
二、施工准备：1.施工资质：具备相应的建筑工程施工资质，并拥有相关的加固工程经验；2.施工材料：购买高强度钢筋、混凝土、砂浆、螺栓等加固材料，并确保其质量符合相关标准；3.施工设备：准备混凝土搅拌车、凿岩机、钢筋切割机、螺栓起子等施工设备；4.施工人员：配备经验丰富的工程师和技术工人，确保施工工作的质量和进度。
三、施工流程：本次施工的流程分为以下几个步骤：1.项目摸底：对地下室外墙进行全面的检查和摸底。
了解墙体的工程情况、结构特点、脆弱点和需要加固的地方；2.资料准备：根据摸底的结果，制定详细的施工方案和施工图纸。
确定加固的方式、材料和工艺，编制施工计划；3.施工准备：购买所需材料和设备，并进行验收。
组织人员进行安全培训和施工交底，确保施工人员具备相关的安全知识和技能；4.施工方案：根据施工图纸进行施工。
首先对墙体进行清理和修复，处理脆弱和受损的部位。
然后在墙体上预钻孔、安装钢筋，再用螺栓或焊接进行固定，最后用混凝土进行加固；5.质量检验：在施工过程中，进行必要的质量把关和监督，确保施工质量符合相关标准和要求。
对关键部位进行质量检验，如钢筋焊接、混凝土强度等；6.施工完工：施工结束后，进行综合验收和竣工交底。
清理施工场地，做好文档归档和资料整理。
四、施工注意事项：1.安全第一：在施工过程中，严格遵守相关的安全规范和操作规程，做好安全防护措施。
提供必要的安全设备和保护措施，如安全帽、防护眼镜、手套等；2.精确测量：施工过程中需要进行精确的测量，确保墙体的加固位置和尺寸准确无误；3.施工工艺：按照施工方案和图纸进行施工，严格控制施工工艺和质量。
对每个加固步骤和工艺进行记录和质量检查；4.施工环境：确保施工环境整洁、通风良好，避免影响施工质量；5.监督检查：定期对施工过程进行监督检查，确保施工质量和进度符合要求，并及时解决施工中的问题；6.工程验收：施工完成后进行工程验收，确保加固效果达到设计要求，并将有关资料归档。
地下室外墙单面模板支撑施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (4)2.1 材料准备 (5)2.2 机具设备准备 (6)2.3 劳动力组织 (6)三、施工工艺流程 (8)3.1 工艺流程概述 (9)3.2 模板安装 (10)3.3 支撑体系搭建 (11)3.4 混凝土浇筑 (12)3.5 模板拆除与清理 (13)四、施工要点 (14)4.1 模板安装要求 (16)4.2 支撑体系搭设要求 (17)4.3 混凝土浇筑注意事项 (18)4.4 模板拆除条件与方法 (19)五、安全及文明施工措施 (20)5.1 安全控制措施 (21)5.2 文明施工管理措施 (22)六、质量控制及验收标准 (23)6.1 质量控制流程 (24)6.2 检验方法与标准 (25)一、前言随着现代建筑工程的飞速发展，地下室的施工越来越受到重视。
为确保地下室外墙工程质量，降低施工风险，本施工方案旨在明确地下室外墙单面模板支撑施工的方法、工艺及流程，为实际施工提供指导。
本方案依据国家相关规范、标准及地方政策进行编制，结合了工程实际情况，力求做到技术先进、经济合理、安全可靠。
在施工过程中，我们将严格把控质量、安全、进度等方面的管理，确保项目按期完成。
地下室外墙单面模板支撑施工是关键环节之一，其质量直接影响到整个工程的结构安全和使用寿命。
我们将在施工过程中加强质量控制，确保模板支撑体系的稳定性和可靠性，为地下室建设奠定坚实基础。
1.1 编制依据《建筑法》：中华人民共和国主席令第41号，2019年修正实施，为建筑活动提供了基本的法律框架。
《建设工程质量管理条例》：国务院令第279号，2000年施行，对建设工程质量的管理提出了具体要求。
《混凝土结构工程施工质量验收规范》：GB502042015，对混凝土结构工程的施工质量提出了详细的要求和验收标准。
《建筑施工安全检查标准》：JGJ592011，对建筑施工现场的安全检查项目进行了规定。

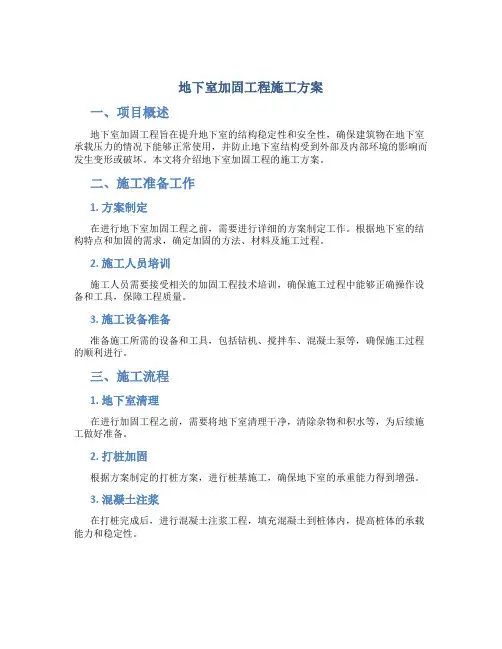

地下室加固工程施工方案一、项目概述地下室加固工程旨在提升地下室的结构稳定性和安全性，确保建筑物在地下室承载压力的情况下能够正常使用，并防止地下室结构受到外部及内部环境的影响而发生变形或破坏。
本文将介绍地下室加固工程的施工方案。
二、施工准备工作1. 方案制定在进行地下室加固工程之前，需要进行详细的方案制定工作。
根据地下室的结构特点和加固的需求，确定加固的方法、材料及施工过程。
2. 施工人员培训施工人员需要接受相关的加固工程技术培训，确保施工过程中能够正确操作设备和工具，保障工程质量。
3. 施工设备准备准备施工所需的设备和工具，包括钻机、搅拌车、混凝土泵等，确保施工过程的顺利进行。
三、施工流程1. 地下室清理在进行加固工程之前，需要将地下室清理干净，清除杂物和积水等，为后续施工做好准备。
2. 打桩加固根据方案制定的打桩方案，进行桩基施工，确保地下室的承重能力得到增强。
3. 混凝土注浆在打桩完成后，进行混凝土注浆工程，填充混凝土到桩体内，提高桩体的承载能力和稳定性。
4. 外墙加固对地下室外墙进行加固处理，采用钢筋混凝土结构或其他材料进行加固，提高外墙的抗压承载能力。
5. 细部加固根据实际情况对地下室细部进行加固，如柱子、梁等结构的加固，增强地下室整体的结构稳定性。
四、施工质量检验施工完成后，需要进行施工质量的检验，包括检查加固工程的施工质量和完整性，确保地下室加固工程的安全可靠。
五、总结地下室加固工程的施工方案是保障地下室结构稳定和安全的重要措施，通过科学的施工方案和严格的施工流程，可以有效提升地下室的使用寿命和安全性。
施工过程中需严格按照方案要求操作，保证施工质量，确保加固工程顺利完成。
以上是本文对地下室加固工程施工方案的介绍，希望对读者有所帮助。
墙体单面模板施工技术交底二〇〇九年五月二十日墙体单面模板施工方法一、概述酒店结构北侧***通道外墙、酒店结构西侧局部，因主体结构外墙与护坡桩之间的距离太小，无法进行外墙模板的施工。
需要进行单面模板施工。
二、施工方法设想墙体外侧采用砖墙砌筑代替模板，内侧采用单面模板施工。
单面模板施工时施工质量难以控制，容易出现跑模板的现象。
为确保施工质量，特编制此施工方法。
三、施工工艺1、施工工艺：垫层混凝土浇筑……测量放线……外侧砖墙砌筑、抹灰……底板防水施工……底板防水保护层施工……立面防水施工……底板结构施工……墙体钢筋绑扎……墙体支模……墙体混凝土浇筑……墙体拆模2、外侧墙体砌筑、抹灰：根据结构墙体外侧和支护桩之间的间距确定砌筑墙体的厚度，墙体采用普通页岩砖砌筑，砂浆采用1：4水泥砂浆。
墙体每砌筑一步后要将墙体与支护桩之间的间隙回填密实，间隙大的采用土回填，间隙小的采用砂浆填实。
砌筑完成后用1：3的水泥砂浆抹灰并压光。
3、防水施工：防水采用同底板的BAC自粘式卷材施工，施工方法要求采用热熔，短边和长边的搭接长度均为100mm。
施工中要注意立面和底板卷材的搭接。
4、墙体钢筋绑扎：按照图纸设计进行钢筋绑扎，钢筋绑扎时要注意加强对防水层的保护。
5、墙体支模：墙体内侧采用60系列小钢模板拼装。
1）找平：用100×100的木方根据标高进行调整，木方与导墙混凝土接触面粘贴海绵条，防止漏浆。
2）根据墙体尺寸进行模板排布，在木方上划线。
根据模板方案，螺杆尺寸为500mm（竖向）×700mm（横向），底部距墙底250mm。
采用专用定制螺杆（后焊接100×100厚铁板以保证不戳穿防水卷材，加工如图）与钢筋进行焊接。
3）进行模板组装，加固体系按照附图施工，斜撑采用图示钢管加“U”托的形式。
立面采用三道斜撑，用钢管和“U”托与墙体钢管和预埋钢筋桩顶紧。
4）为防止单面模板上浮，特要求底板混凝土浇筑时在墙体根部，距墙的距离控制在250mm~300mm预埋钢筋桩，间距700mm。
地下室外墙单侧支模施工方案地下室外墙单侧支模施工方案。
1. 施工概述本施工方案旨在详细描述地下室外墙单侧支模的施工步骤和注意事项，确保施工质量和安全。
2. 施工准备2.1 施工前应对场地进行勘察，了解地下室外墙的结构和土壤情况。
2.2 准备所需材料和工具，包括钢筋、木模板、模板支撑杆、螺栓等。
2.3 确保施工人员熟悉支模施工的操作流程和安全规范。
3. 支模施工步骤3.1 在地下室外墙的一侧进行支模施工，先根据设计要求确定模板的位置。
3.2 清理施工区域，确保基坑内部干净无障碍物。
3.3 安装模板支撑杆，根据设计要求设置支撑杆的间距和高度。
3.4 安装木模板，确保模板与地面垂直，并采取必要的支撑措施。
3.5 安装螺栓，将模板固定在基坑内墙上，确保稳固牢固。
3.6 进行模板支撑杆和螺栓的检查，确保施工质量和安全。
3.7 模板安装完成后，开始进行混凝土浇筑工作。
4. 施工质量控制4.1 混凝土浇筑前，要检查木模板的固定情况，确保不会移动和变形。
4.2 浇筑混凝土时，要注意浇筑均匀，避免出现渗漏和空洞。
4.3 浇筑完成后，对浇筑部位进行检查，确定没有缺陷和裂缝。
4.4 混凝土养护期间，要采取相应的措施保证养护质量。
附件：1. 支模施工图纸2. 施工安全规范法律名词及注释：1. 土木工程法：土木工程法是指关于土壤、岩石和其他材料的工程特性以及涉及构造物建设和土地开发所用到的设计、施工、检验等技术规范和法规。
2. 基坑工程：基坑工程是指为建造地下构筑物而在地表或地下开挖形成的有一定深度的坑，通常需要进行土方开挖、支护和排水等工作。
地下室外墙单侧支模施工方案。
1. 施工概述本施工方案的目的是详细描述地下室外墙单侧支模的施工步骤和注意事项，确保施工质量和安全。
2. 施工准备2.1 施工前进行场地勘察，了解地下室外墙的结构和土壤情况。
2.2 准备所需材料和工具，包括钢筋、木模板、模板支撑杆、螺栓等。
2.3 施工人员要熟悉支模施工的操作流程和安全规范。
地下室外墙单侧支模施工方案doc.完整版地下室外墙单侧支模施工方案一、工程概述本工程为地下室外墙单侧支模施工方案，主要包括支模构件的安装、固定、脱模等工作。
二、材料准备1. 支模构件：采用钢模板、钢托板等，数量根据实际需要确定。
2. 螺栓：用于连接支模构件，数量根据实际需要确定。
3. 锚杆：用于固定支模构件，数量根据实际需要确定。
4. 橡胶垫片：用于减震，数量根据实际需要确定。
5. 其他：需要根据实际情况准备相应的工具和辅助材料。
三、施工步骤1. 安装支模构件根据设计要求和施工图纸，确定支模构件的位置和布置方式，将支模构件依次安装在地下室外墙的需要支模的位置上。
2. 连接支模构件通过螺栓将支模构件连接起来，确保支模构件的牢固性和稳定性。
3. 固定支模构件在支模构件连接点和地下室外墙之间，使用锚杆进行固定，确保支模构件与地下室外墙的连接牢固可靠。
4. 调整支模构件根据实际情况，对支模构件进行调整，确保其与地下室外墙的贴合度和垂直度。
5. 安装橡胶垫片在支模构件和地下室外墙之间，安装橡胶垫片，以减少震动和噪音。
6. 完成支模施工经过以上步骤，地下室外墙单侧支模施工工作完成。
四、脱模在地下室外墙单侧支模施工完成后，根据混凝土的强度要求，确定脱模时间，进行脱模工作。
五、安全注意事项1. 施工过程中，工人应穿戴好安全防护装备，严格遵守施工现场的安全规定。
2. 在进行支模构件连接和固定时，应确保每个连接点都牢固可靠，以防意外事故发生。
3. 在进行支模构件调整和脱模时，应注意操作规范，避免损坏支模构件和地下室外墙。
4. 如遇恶劣天气或其他不可抗因素，应采取相应的措施，确保施工安全。
附件：地下室外墙支模施工图纸、施工现场照片法律名词及注释：1. 支模：也称为脚手架模板，用于支撑混凝土结构的施工过程中的模板。
2. 脱模：指混凝土达到一定强度后，将模板拆除的过程。
目录一、工程概况 (2)二、编制依据 (2)三、主要施工方法 (2)3.1混凝土板带钢筋绑扎 (2)3.3混凝土浇筑 (5)3.4防水基层处理 (5)3.5防水卷材施工 (5)3.6防水保护层施工 (5)3.7地下室外墙内侧单面模板支撑 (5)四、安全保证措施 (6)地下室外墙局部单面支模施工方案一、工程概况本工程西南局部外墙距外侧护坡桩距离过小（具体部位见附图），经现场实测距离为200mm-300mm。
造成该部位外墙与护坡桩间距离不能满足双面支模的要求。
由于该墙体的厚度较厚,模板的侧压力较大,且无法采取止水对拉螺栓进行加固,只能靠单侧的模板支架来承受混凝土的全部侧压力,这就为单面模板施工带来了极大的困难。
所以,本工程支撑系统、模板支撑系统的接茬处理成为本工程施工设计和质量控制的关键。
二、编制依据三、主要施工方法混凝土板带钢筋绑扎→外侧模板支设→混凝土浇筑→防水基层处理→防水卷材铺贴→防水保护层→外墙钢筋绑扎→地下室外墙内侧单面模板支撑→混凝土浇筑3.1混凝土板带钢筋绑扎混凝土板带钢筋从地下车库垫层生根，绑扎C12双层双向间距300mm。
混凝土板带高度为高出地下室外墙200mm。
详见下图：3.2外侧模板支设在混凝土板带对应位置浇筑地下车库垫层时预埋C25钢筋作为模板支撑点，模板横龙骨间距为300-500mm，脚手架采用直径48mm壁厚3.5mm，支撑体系详见下图：混凝土板带单侧模板示意图1-1截面示意图3.3混凝土浇筑本次加固工程，混凝土浇筑采用汽车泵浇筑。
混凝土工程施工工艺详见《混凝土施工方案》。
3.4防水基层处理混凝土板带表面采用抹灰进行防水基层处理，防水层基底表面抹20厚1:2水泥砂浆，表面压光。
抹灰后应及时进行养护，不得有开裂空鼓等现象。
3.5防水卷材施工防水卷材为4+3两层自粘防水同地下室外墙防水。
防水工程施工工艺详见《地下防水施工方案》。
3.6防水保护层施工防水保护层采用1：2水泥砂浆挂网抹灰，抹灰前应使用专业界面处理剂进行表面拉毛处理，以保证粘结牢固无空鼓、脱落现象。

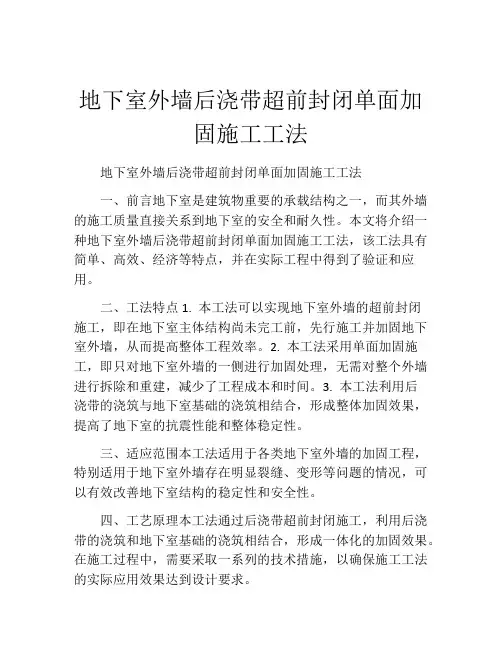

地下室外墙后浇带超前封闭单面加固施工工法地下室外墙后浇带超前封闭单面加固施工工法一、前言地下室是建筑物重要的承载结构之一，而其外墙的施工质量直接关系到地下室的安全和耐久性。
本文将介绍一种地下室外墙后浇带超前封闭单面加固施工工法，该工法具有简单、高效、经济等特点，并在实际工程中得到了验证和应用。
二、工法特点1. 本工法可以实现地下室外墙的超前封闭施工，即在地下室主体结构尚未完工前，先行施工并加固地下室外墙，从而提高整体工程效率。
2. 本工法采用单面加固施工，即只对地下室外墙的一侧进行加固处理，无需对整个外墙进行拆除和重建，减少了工程成本和时间。
3. 本工法利用后浇带的浇筑与地下室基础的浇筑相结合，形成整体加固效果，提高了地下室的抗震性能和整体稳定性。
三、适应范围本工法适用于各类地下室外墙的加固工程，特别适用于地下室外墙存在明显裂缝、变形等问题的情况，可以有效改善地下室结构的稳定性和安全性。
四、工艺原理本工法通过后浇带超前封闭施工，利用后浇带的浇筑和地下室基础的浇筑相结合，形成一体化的加固效果。
在施工过程中，需要采取一系列的技术措施，以确保施工工法的实际应用效果达到设计要求。
五、施工工艺1. 准备工作：清理地下室外墙表面，并进行必要的检测和测量工作。
2. 加固设计：根据地下室外墙的实际情况，进行加固设计，并确定加固方案和工程量。
3. 施工准备：搭建施工脚手架、搬运材料、准备机具设备等。
4.固定基础：采用固定基础的方法对地下室外墙进行加固，使用钢筋混凝土浇筑，并结合预埋件进行固定。
5. 后浇带施工：在固定基础完成后，进行后浇带的施工，采用钢筋混凝土浇筑，并使用模板进行支撑。
6. 后期处理：完成后浇带的浇筑后，进行后期处理，如砼表面打磨、防水处理等。
六、劳动组织本工法的施工需要合理组织人员和协调各个施工队伍之间的工作流程，确保施工的连续性和高效性。
七、机具设备1. 脚手架：用于搭建施工脚手架，提供施工平台。

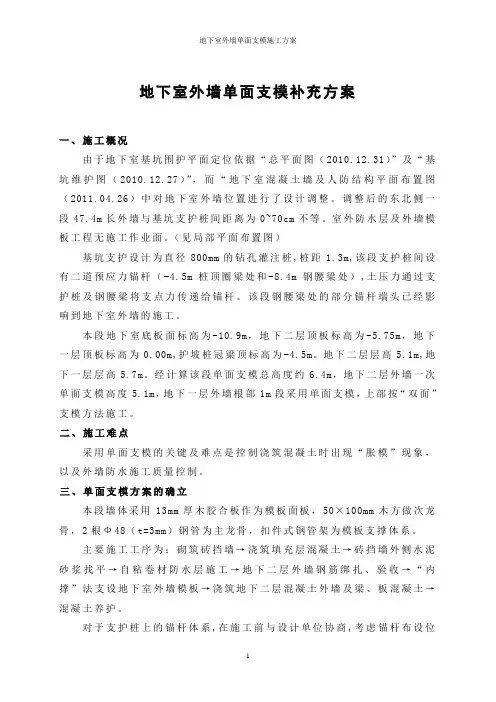

地下室外墙单面支模补充方案一、施工概况由于地下室基坑围护平面定位依据“总平面图（2010.12.31）”及“基坑维护图（2010.12.27）”，而“地下室混凝土墙及人防结构平面布置图（2011.04.26）中对地下室外墙位置进行了设计调整。
调整后的东北侧一段47.4m长外墙与基坑支护桩间距离为0~70cm不等。
室外防水层及外墙模板工程无施工作业面。
（见局部平面布置图）基坑支护设计为直径800mm的钻孔灌注桩,桩距 1.3m,该段支护桩间设有二道预应力锚杆（-4.5m桩顶圈梁处和-8.4m钢腰梁处）,土压力通过支护桩及钢腰梁将支点力传递给锚杆。
该段钢腰梁处的部分锚杆端头已经影响到地下室外墙的施工。
本段地下室底板面标高为-10.9m，地下二层顶板标高为-5.75m，地下一层顶板标高为0.00m,护坡桩冠梁顶标高为-4.5m。
地下二层层高5.1m,地下一层层高5.7m。
经计算该段单面支模总高度约6.4m，地下二层外墙一次单面支模高度5.1m，地下一层外墙根部1m段采用单面支模，上部按“双面”支模方法施工。
二、施工难点采用单面支模的关键及难点是控制浇筑混凝土时出现“胀模”现象，以及外墙防水施工质量控制。
三、单面支模方案的确立本段墙体采用13mm厚木胶合板作为模板面板，50×100mm木方做次龙骨，2根Ф48（t=3mm）钢管为主龙骨，扣件式钢管架为模板支撑体系。
主要施工工序为：砌筑砖挡墙→浇筑填充层混凝土→砖挡墙外侧水泥砂浆找平→自粘卷材防水层施工→地下二层外墙钢筋绑扎、验收→“内撑”法支设地下室外墙模板→浇筑地下二层混凝土外墙及梁、板混凝土→混凝土养护。
对于支护桩上的锚杆体系,在施工前与设计单位协商,考虑锚杆布设位置,以适应结构层高施工要求,可拆除该段部分钢腰梁及破除支护桩顶部圈梁部分混凝土。
四、施工要点1外墙外侧处理本区段基坑内侧壁与设计地下室外墙间0-0.7m间隙采用C35细石混凝土填充，填充层采用砖砌挡墙支挡。
地下室外墙模板单边加固专项施工方案一、前言地下室外墙模板单边加固专项施工方案是为了提高地下室外墙结构的稳定性和抗震性，确保建筑物的安全性和持久性。
在施工过程中，需要根据地下室结构的具体情况和要求，采取相应的加固措施和技术方案，以确保施工质量和效果。
二、施工准备工作1.对地下室外墙进行详细的检测和评估，确定加固的范围和方式；2.采购所需材料和工具，包括钢筋、混凝土、模板等；3.制定详细的施工计划和施工流程，确保施工过程有序进行；4.确保参与施工的人员具备相应的资质和技术能力，保障施工质量。
三、施工步骤1.准备工作：清理施工现场，确保施工区域干净整洁；2.定位标志：根据设计要求确定加固范围和加固方式，进行标志定位；3.开槽凿孔：对需要加固的部位进行开槽凿孔，清理槽口；4.安装钢筋：根据设计要求，在槽口内安装预埋的钢筋，在槽口周围设置支撑；5.浇筑混凝土：在槽口内浇筑混凝土，保证混凝土的质量和密实度；6.拆除模板：待混凝土定型后，拆除支撑和模板；7.整体清理：清理施工现场，确保施工质量和安全。
四、施工注意事项1.施工中应严格按照设计图纸和技术要求进行操作，确保施工质量；2.在施工过程中要加强安全管理，做好防护措施，确保施工人员和现场安全；3.施工过程中需要及时处理施工中遇到的问题和疑难情况，确保施工顺利进行；4.施工结束后要对施工质量进行检查和验收，确保施工效果符合要求。
五、结语地下室外墙模板单边加固是一项重要的施工工作，施工过程中需要高度重视施工质量和安全问题，确保施工效果和效果。
希望通过本施工方案的详细介绍和规范操作，能够提高施工人员的专业素养和施工质量，确保施工的顺利进行和成功完成。
东方科技大厦地下室外墙内侧单侧支模施工方案编制人:审核人：审批人：浙江大经建设集团股份有限公司2012年8月30日一、工程概况1、工程名称：东方科技大厦2、建设单位：深圳市东方置业发展有限公司3、监理单位:深圳市银建安工程项目管理有限公司4、施工单位：浙江大经建设集团股份有限公司5、建设地点：深圳市南山区科技园科苑路以东，科华路以西6、结构形式：框架剪力墙结构7、建设规模:本工程拟建一栋地上24层，地下3层办公楼;占地面积为5601。
5平方米,总建筑面积约53695。
21平方米。
±0。
000米相当于绝对标高18.60米，地下室外挡土墙厚度为300-500mm.本工程场地狭小，基坑护坡采用直径为1000mm的垂直护坡桩加土钉墙。
由于场地四周基坑开挖边线已经贴临规划红线用地范围,经过慎重考虑,决定在地下室施工中不留肥槽,采用地下现浇混凝土结构单侧支模施工方案，但地下室外墙单侧支模不同于常规施工，是控制好施工质量的难点和重点.8、编制依据东方科技大厦施工图纸二、地下室外墙模板施工措施地下外墙施工关键在于控制模板支撑体系稳定和混凝土浇筑。
1、模板支撑体系选择：本工程为框架剪力墙结构,内部没有可以作为水平支撑点的混凝土构件，所以采用模板支撑斜撑的方式。
由于地下室外墙外侧没有空间支模，所以在支护桩中满植入18钢筋@200*457。
5,钢筋上焊接10#槽钢，当内侧支模时将对拉螺栓焊接到槽钢上，然后锁紧加固。
焊接长度为单面焊10d。
(支护桩植筋见下图）由于工程工期较紧，导致对拉杆的间距不能满足正常情况下的支模间距，混凝土的侧压力极大程度的传递给了模板以及地下室外墙内部的斜支撑，这就给模板施工带来了极大的困难。
为了保证工程的质量，我项目部决定加大材料及人工的投入,对模板的背楞及支撑施工方法如下：(1)水平背楞：模板立好后，先固定水平背楞。
水平背楞采用双排d=48.5mm钢管，从地下室底板向上，间距如立面图所示:（2）竖向背楞：水平背楞固定好以后，再固定竖向背楞.竖向背楞也采用双排d=48.5mm钢管，间距为457.5mm.(3）支撑：竖向背楞固定好以后，在支撑线上固定木方（保证能够整体受力,且支撑牢靠）,再将斜撑固定好（浇筑地下室底板时用35cm钢管每1米埋一个预埋地锚，埋入底板25cm，底板以上10cm；浇筑地下室二层及地下一层底板时用50cmD=36钢筋每1米埋一个预埋地锚，埋入底板40cm,底板以上10cm，底板之间用3米的钢管固定当连接杆，斜杆支撑在连接杆上,斜撑与底板面角度不易大于45°），单侧支撑体系如剖面图所示：（4)为保证工程的质量，我们将在地下室搭设满堂红脚手架，将外墙斜撑与满堂红脚手架联系起来，形成一个整体,确保地下室结构施工的万无一失。
地下室南北挡土墙单侧支模施工方案一、工程概况本工程地下室为一层，地下室层高4.2m（结构施工高度为3.85m），地下室混凝土挡土墙厚度为300㎜。
受场地条件的约束，本工程在深基坑土方开挖时，南北两侧边土钉墙距挡土墙的距离较小(底部约350㎜)，未留土建工程施工作业面，根据交底会议确定，混凝土挡土墙外侧采用砖胎模作为外侧模板，外墙内侧仍需支设模板，形成了混凝土挡土墙内侧模板的单侧支模，即地下室挡土墙模板支设时无法采用常规的对拉螺栓加固，其内侧模板须采用单侧支撑加固的措施。
二、施工方案为了确保达到清水混凝土的质量要求，地下室墙、柱及梁模板采用15mm厚镜面多层板，顶板模板采用12mm厚竹胶板，龙骨采用60×80方木，模板支撑系统采用钢管扣件式脚手架。
柱模采用方钢加固。
南北混凝土挡土墙内侧采用15mm厚镜面多层板，龙骨采用60×80方木，龙骨间距250mm，龙骨外用双层钢管将多层板拼装成大块墙模板，用塔吊吊装就位。
东西挡土墙不采用砖胎模，混凝土外墙采用新型对拉止水螺栓加固，对拉螺栓直径φ14mm，对拉螺栓横向和竖向间距均为406mm，南北砖胎模部位，混凝土外墙内侧模板为单侧支模。
为了确保单侧支模牢固可靠，在墙体混凝土浇筑时不发生变形、移位、跑模，根据本工程的实际情况和现场条件，采取以下措施：（1）地下室模板支撑系统采用钢管扣件式满堂架，支撑立杆间距纵、横方向均按900mm布置（遇有梁部位间距可适当调整）,支撑架搭设时，纵横方向必须全部用横杆连接成整体，且每隔3m设一道剪刀撑，以增加支撑架的整体稳定性。
（2）地下室结构采用墙、柱与顶板分开施工，施工缝分别留在基础梁顶面和框架梁底部。
为了防止墙模受砼侧压力而产生胀模、防止水平支撑位移，在浇筑底板时，埋设2排地锚，纵向间距为1M，地锚可采用短钢管或者Φ28的短钢筋。
地锚处放置纵向水平钢管与斜撑和剪刀撑采用扣件连接。
（3）墙模板用钢管水平撑杆与满堂支撑架连接，水平撑杆竖向间距为500mm，横向间距为500mm，水平撑杆长度不小于3m，并应保证撑杆在支撑架的水平连杆上至少有三道用扣件扣紧。
地下室外墙单边支模方案地下室外墙单边支模方案一、方案概述地下室外墙单边支模方案旨在介绍地下室施工中的外墙单边支模施工方案，包括施工步骤、施工材料以及安全注意事项。
二、施工步骤1. 准备工作1.1 确定施工图纸，了解外墙单边支模的尺寸和形状要求。
1.2 确定施工现场的地质情况和环境要求，做好相应的安全防护措施。
1.3 检查模板和支撑材料的完整性和稳定性，并进行修复或更换。
2. 固定支撑材料2.1 根据设计要求和模板尺寸，选择适当的支撑材料。
2.2 在地面上布置支撑材料，确保支撑点之间的水平和垂直距离符合要求。
2.3 用钢筋模板支撑柱固定住支撑材料，确保支撑的稳定性和强度。
3. 安装模板3.1 预先测量和标记地下室外墙的尺寸和位置。
3.2 根据测量结果和标记，将模板安装在支撑材料上。
3.3 使用螺栓或其他固定工具固定模板，确保模板与支撑材料之间的连接牢固。
4. 进行混凝土浇筑4.1 在模板安装完成后，根据设计要求安装钢筋。
4.2 准备混凝土，并确保掺配比例合适。
4.3 进行混凝土浇筑，确保混凝土均匀分布并充分振实。
4.4 用振动器在混凝土浇筑完成后进行振动，确保混凝土密实。
5. 模板拆除5.1 等待混凝土硬化到一定程度后，可以进行模板的拆除。
5.2 在拆除模板之前，检查混凝土的强度是否满足要求。
5.3 拆除模板并清理施工现场，确保地下室外墙施工完成。
三、施工材料1. 模板材料：常见的模板材料包括钢模板、木模板和塑料模板等。
2. 支撑材料：常见的支撑材料包括支撑柱、木方和钢托等。
3. 钢筋：根据设计要求选择合适的钢筋类型和规格。
4. 混凝土：根据设计要求配制合适的混凝土。
四、安全注意事项1. 在施工过程中，严格遵守相关施工规范和安全操作规程。
2. 使用合格的施工材料，杜绝使用破损或劣质材料。
3. 定期检查和维护支撑材料，确保支撑稳定可靠。
4. 严格执行施工现场的安全措施，确保现场人员的安全。
5. 在混凝土浇筑过程中，避免发生混凝土坍塌和钢筋露出等安全问题。
地下室外墙单侧支模工程方案背景介绍本文档旨在为地下室外墙单侧支模工程提供方案。
该方案旨在确保工程的安全、高效和经济性。
工程方案概述地下室外墙单侧支模工程方案如下：1. 地下室外墙单侧支模选用钢模板作为支模材料，因其具有高强度、耐重压等特点。
2. 在支模前，需对施工现场进行清理与平整处理，确保工作环境安全整洁。
3. 支模过程应根据具体地质条件以及工程要求进行护坡设计，以避免土方失稳引发事故。
4. 在支模前，需根据设计要求制定支模施工方案，确保支模操作顺利进行。
5. 支模中要注意检查支模材料的安装情况，确保每一块钢模板的稳固性与连接牢固性。
6. 注意支模的定位准确性，保证墙体的垂直度和平整度。
7. 在支模中，应合理布置和设置支撑杆、支撑架等支模辅助工具，以确保支模的稳定性。
8. 支模过程中要定期检查支模结构的稳定性，确保施工安全。
9. 支模完成后，应进行验收工作，确保支模工程符合设计要求和规范要求。
10. 验收合格后，可进行拆模工作，并按照工程进度进行后续施工工作。
安全措施1. 使用钢模板时，操作人员应佩戴合适的工作服和安全帽，以保护自身安全。
2. 操作人员应定期检查支模结构，及时修复或更换损坏的支撑杆、支撑架等。
3. 在支模过程中，操作人员应相互配合，确保作业过程中的安全。
4. 操作人员应遵守施工现场管理规定，不随意改动或移动支模结构。
经济性考虑1. 钢模板具有多次重复使用的特点，可以降低材料成本。
2. 钢模板具有高强度，可以减少墙体厚度，降低材料消耗。
3. 钢模板施工工期短，可以缩短工程周期，节省人力和资源成本。
结论通过使用钢模板作为地下室外墙单侧支模材料，结合合理的施工方案和安全措施，可以确保工程安全、高效和经济。
在实施过程中，操作人员应密切配合，并按照相关要求进行施工和验收，以保证工程质量。
注：以上内容为针对用户需求的简要描述，具体施工方案和安全措施应根据具体工程条件及相关法律法规进行详细设计和制定。
研发大厦地下室外墙内侧单侧支模施工方案编制人：审核人：审批人：天盛建设工程有限公司2014年9月15日一、工程概况1、工程名称：研发大厦2、建设单位：南京美展利医药科技有限公司3、监理单位：南京工大建设监理咨询有限公司4、施工单位：天盛建设工程有限公司5、建设地点：南京市建邺区云龙山路以东6、结构形式：框架剪力墙结构7、建设规模：本工程拟建两栋地上26层，地下2层办公楼；占地面积为13032.29平方米，总建筑面积约92834.40平方米。
±0.000米相当于绝对标高7.6米，地下室外挡土墙厚度为600mm。
8、楼南侧为地下二层,层高至下而上分别为 4.80m、4.80m、地下室外墙厚度为600mm,外墙配筋详见结构图各外墙剖面。
由于地处南京河西新城科技园，为最大限度利用土地资源，地下室外墙边距原设计支护距离较小，加上新增的围护体系尺寸影响，地下室外墙外边至围护桩内侧的局部尺寸无法满足外墙施工操作空间，其中北侧支护距外墙局部尺寸为300～500mm，南侧距外墙200～400mm，（具体详见基坑支护平面图）。
此空间不能满足外墙外防水找平及防水层粘贴，无法按照常规方法对外墙进行双面支模并加固施工，所以只能采用室内单侧支模方案。
美展利研发大厦地下室外墙内侧单侧支模方案3二、编制依据1、美展利研发大厦施工图纸2、《建筑结构荷载规范》GB50009-2012；3、《混凝土结构设计规范》(GB50010-2010)；4、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)；5、《建筑施工模板安全技术规范》（JGJ162-2008）；6、建筑地基基础工程施工质量验收规范（GB50202-2012）7、建筑工程施工质量统一标准（GB50300-2001）美展利研发大厦地下室外墙内侧单侧支模方案8、混凝土结构工程施工质量验收规范（GB50204-2002）9、美展利医药中心地下室基坑围护设计方案。
金牛大厦二期工程地下室外墙单边加固方案编制人：审核人：审批人：编制单位：成都建筑工程集团总公司编制日期：2016 年 5 月11 日目录一、工程概况 (2)二、模板加固方案选择 (3)三、施工方案与技术措施 (5)四、技术保证措施 (10)五、安全注意事项 (10)六、外墙模板计算书 (11)一、工程概况金牛大厦二期工程位于武汉市江汉区黄浦大街与建设大道交汇处，临近赵家条地铁站口。
建设单位为武汉交发金炜置业有限公司，设计单位为中南设计院，监理单位为武汉工程建设监理咨询有限公司，施工单位为成都建筑工程集团总公司，武汉市质量、安全监督站监督。
本工程为一栋超高层写字楼及其商业裙楼组成。
地下四层，局部两层，地上商业裙楼五层，塔楼写字楼52层，总高232.35m，总建筑面积115680㎡，地上设四层避难层。
地下室负四层层高5.55m,负三层层高4.2m，负二层层高4.3m，负一层层高6.25m。
本工程结构形式：基础形式为钢筋混凝土钻孔灌注桩基础,主体为钢管柱框架—钢筋混凝土核心筒混合结构，核心筒区为钢筋混凝土结构，核心筒外为钢结构。
二、模板加固方案选择由于地处市中心地带，周边临近地铁口、居民小区及市政主干道，可利用土地及场地有限，固地下室已施工支护连续墙与外墙临近，部分连续墙与地下室外墙重合100mm～300mm，地下室外墙外边至围护桩内侧的局部尺寸无法满足外墙施工操作空间，无法按照常规方法对外墙进行双面支模并加固施工，所以只能采用室内单侧支模方案。
亦不能满足外墙外防水卷材施工，固按设计要求改为水泥基渗透结晶防水涂料进行施工。
竖向构件的模板体系加固一般依赖于穿透构件的螺杆和围合于构件外围的抱箍来实现。
由于本工程地下室外墙外侧距离很小，无法进行双面支模，只能单侧支模。
按照常规，单面模板加固采用对拉螺杆与连续墙植筋锚固连接的方法及内侧底板或楼板埋设地锚，内侧采用斜撑钢管与单侧螺杆同时受力的方式，其效果与普通双面支模体系中的对拉螺杆效果一致。
总结以往施工经验并结合本工程实际，拟采取单面支模结合扣件式钢管支撑体系的施工方案，即外墙内侧支设单面木模，设置单侧螺杆、次楞、主楞，侧向压力通过连接墙板主楞与地面地锚的钢管传递至底板或楼面。
三、施工方案与技术措施3.1施工流程施工准备——凿出连续墙竖筋——连续墙植筋并焊接——渗透结晶防水涂料施工——底板砼浇筑——预留预埋地锚——焊接单侧螺杆、面板拼装——安装次楞、主楞——调整至设计尺寸——安装竖撑、斜撑——内支撑架搭设——梁、板模板安装——梁板钢筋绑扎——砼浇捣3.2施工控制要点（地下四层）根据地下室外墙单侧支模施工工况，地下四层的浇筑高度大、且墙板厚度较厚，为本工程最不利位置。
因此，选择地下四层外墙为本工程样板，建立受力分析模型，其余位置均以此为标准，参照实施。
（1）将所有连续墙内壁浮渣、图层全部清理干净至混凝土结构层，按照设计图纸，地下室底板以上500mm及以下侧壁采用1:3水泥砂浆分两～三次抹灰平均厚度约40mm～50mm，待抹灰层硬化后采用自粘型防水卷材进行施工。
（2）而后将筏板面以上连续墙侧壁每隔300mm左右进行凿除，漏出连续墙竖向钢筋，在漏出钢筋边连续墙上钻孔植入Φ14钢筋，锚入墙15D，露出连续墙300mm，纵横方向间距300mm，钢筋纵横方向轴线偏移不得大于5mm，将露出的Φ14钢筋与凿出的连续墙竖向钢筋加设水平筋进行“L型”焊接，完毕后采用渗透结晶防水涂料涂刷在连续墙上，涂刷两遍，待结晶涂料硬化后，再根据墙厚制作丝杆并与植入连续墙外露部分钢筋进行单面焊接，丝杆中部需焊接止水片。
（3）、地下室底板浇筑前，分别在距外墙1.5米、2.5m、3.5m处预埋长度≥0.8m的Φ32（锚固长度不小于500mm）的短钢筋作为地锚支撑点。
内转角处按45度角设置预埋点。
地锚纵向间距为900mm（同内支撑架间距），底板上的预埋支撑点均采用纵横通长钢管连成整体。
支撑立杆套在地埋上，斜撑与套在地埋上钢管用旋转扣件链接（详图）。
（4）、外墙模板拼装与紧固：模板采用18mm厚胶合板，按照螺杆间距在现场弹线打孔，逐块拼装成整体后，放置竖向次楞，间距不大于100mm，横向放置主楞（主次楞均采用Φ48×3.5钢管），并将单头螺栓用三型卡调节件并紧固（详图）。
（4）、支撑稳定杆设置：将斜撑通过钢管扣件呈反三角连接，同时在连接结点处设置纵横通长连杆，要求所有斜撑杆单段长度不大于1.5米，以保证斜撑杆件稳定。
（5）支模架搭设：将外墙板加固完毕后，再进行支模架的搭设，支模架支撑系统采用扣件式钢管模板支模架。
立柱、纵横钢管、剪刀撑和扫地杆等材料均为φ48钢管。
扣件由可锻铸铁制作，分为直角扣件、旋转扣件、对接扣件，梁、板侧模、底模选用900mm×1800mm×18mm机制胶合板，模板下部龙骨支撑采用50×100木方，梁底梁侧方木均垂直于梁截面设置，大梁侧面加固内龙骨采用50×100木方，外龙骨采用φ48钢管，对拉措施采用直径φ14对拉螺杆。
立柱钢管纵横间距、龙骨间距、对拉螺栓间距均由计算确定，扫地杆离地高度均为200mm，纵横水平钢管步距均为1.5米，立柱上端伸出顶部水平杆件均为100mm，纵横剪刀撑及水平剪刀撑的设置间距等详见支模架搭设构造要求。
外墙单边模板加固详见图示：混凝土、砂浆委托单页脚内容9外挡土墙单边加固大样图钢筋焊接Φ25混凝土、砂浆委托单四、技术保证措施（1）植筋完成后需进行拉拔实验，拉拔强度值不小于对拉丝杆直径的抗拉强度值；（2）地锚与钢管的节点连接处，应在地锚之间设置连接杆，斜撑支设在连接杆上，每根连接杆斜撑支设不易超过3个。
（3）浇筑墙体混凝土时应放慢浇筑速度，以减缓混凝土对模板的侧压力，减小支撑系统的荷载，从而避免模板体系位移引起的垂直度偏差。
（4）混凝土的浇筑过程中，施工员与木工应经常用吊锤检查模板的垂直度，以随时纠正模板偏差。
（5）为了方便施工和减小混凝土浇筑时的自落高度，每次浇筑混凝土时都要分层浇筑，每层浇筑高度为700mm～1000mm左右，每层浇筑均保证在上层混凝土初凝前浇筑，严禁一次浇筑过高。
五、安全注意事项（1）现场作业人员必须戴安全帽、系下颌带；酒后严禁作业，操作现场严禁吸烟。
（2）人员应由基坑梯子处上下基坑，不得随意跳下和往下扔东西。
（3）电动工具必须做到一机一闸一保险，作业前检查其工作性能。
（4）振捣棒必须配备两人，一人引线，一人振捣，作业人员应穿好绝缘鞋，戴好绝缘手套。
（5）作业时应注意基坑情况，如有异常应迅速撤离并向上级汇报。
（6）夜间施工或在光线不足的地方施工时，应加设灯具，满足施工照明要求。
六、外墙模板计算书选取地下室四层900mm厚外墙为计算对象。
6.1计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-20036.2工程属性6.3支撑构造第18道5300简图如下：墙模板单面支撑剖面图墙模板单面支撑正立面图6.4荷载组合侧压力计算依据规范《建筑施工模板安全技术规范》JGJ162-2008混凝土重力密度γc(kN/m3)24有效压头高度h＝G4k/γc＝38.4/24＝1.6m承载能力极限状态设计值S max＝0.9max[1.2G4k+1.4Q3k，1.35 G4k+1.4×0.7Q3k]＝0.9max[1.2×38.400+1.4×2.000，1.35×38.400+1.4×0.7×2.000]＝48.42kN/m2S min＝0.9×1.4 Q3k＝0.9×1.4×2.000＝2.52kN/m2正常使用极限状态设计值Sˊmax＝G4k＝38.400kN/m2Sˊmin＝0kN/m26.5面板验算根据《规范》JGJ162，面板验算按简支梁。
