第二十九章-投影与视图课文提升练习及答案

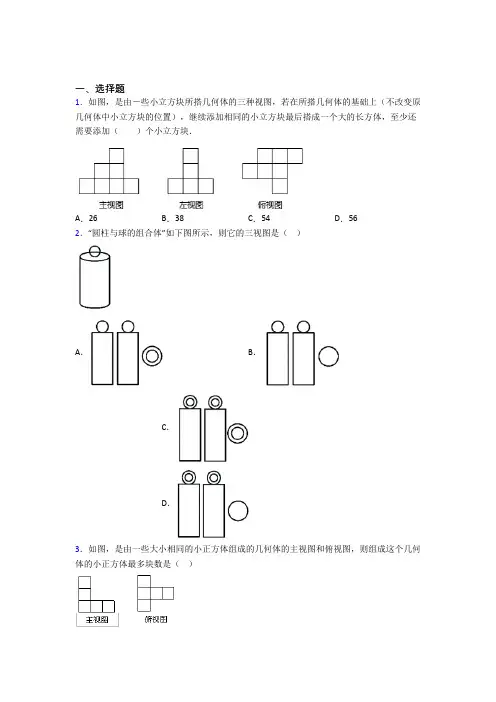

一、选择题1．如图，是由－些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块最后搭成一个大的长方体，至少还需要添加（）个小立方块．A．26 B．38 C．54 D．562．“圆柱与球的组合体”如下图所示，则它的三视图是（）A．B．C．D．3．如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图，则组成这个几何体的小正方体最多块数是（）A．9 B．10 C．11 D．124．下面四个几何体中，俯视图为四边形的是（）A．B．C．D．5．如图，把一个棱长为3的正方体的每个面等分成9个小正方形，然后沿每个面正中心的一个正方形向里挖空（相当于挖去7个小正方体），所得到的几何体的表面积是（）A．78 B．72 C．54 D．486．如图所示的几何体是由4个相同的小正方体组成．其主视图为（）A．B．C．D．7．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为300，同一时刻，一根长为l米、垂直于地面放置的标杆在地面上的影长为2米，则树的高度为（）A．米B．12米C．米D．10米8．如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是()A．B．C．D．9．已知：如图，是由若干个大小相同的小正方体所搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是()A ．6个B ．7个C ．8个D ．9个10．如图所示，所给的三视图表示的几何体是（ ）A ．圆锥B ．四棱锥C ．三棱锥D ．三棱柱 11．如图，路灯距地面 8m ，身高 1.6m 的小明从点 A 处沿 AO 所在的直线行走 14m 到点 B 时，人影长度 ()A ．变长 3.5mB ．变长 2.5mC ．变短 3.5mD ．变短 2.5m 12．如图是由若干个小正方体组成的几何体从上面看到的图形，小正方形中的数字表示该位置小正方体的个数，这个几何体从正面看到的图形是（ ）A ．B ．C ．D ． 13．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是（ ）A ．12πB ．6πC ．12π+D ．6π+ 14．如图,丁轩同学在晚上由路灯AC 走向路灯BD ,当他走到点P 时,发现身后他影子的顶部刚好接触到路灯AC的底部,当他向前再步行20 m到达Q点时,发现身前他影子的顶部刚好接触到路灯BD的底部,已知丁轩同学的身高是1.5 m,两个路灯的高度都是9 m,则两路灯之间的距离是()A．24 m B．25 m C．28 m D．30 m15．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是()A．6个B．7个C．8个D．9个第II卷（非选择题）请点击修改第II卷的文字说明参考答案二、填空题16．在一快递仓库里堆放着若干个相同的正方体快递件，管理员从正面看和从左面看这堆快递如图所示，则这正方体快递件最多有_____件.17．一般把物体从正面看到的视图叫主视图，从左面看到的视图叫左视图，从上面看到的视图叫俯视图，一个几何体的三视图如图所示，则该几何体的侧面展开图的面积为______．18．如图是某几何体的三视图，则该几何体左视图的面积为_________．AB CD，19．如图，电灯P在横杆AB的正上方，AB在灯光下的影子为CD，//=，点P到CD的距离为2.7m，则AB与CD间的距离是CD mAB m1.5=， 4.5________m．20．已知一个物体由x个相同的正方体堆成，它的正视图和左视图如图所示，那么x的最大值是_____．21．如图，是某一个几何体的俯视图，主视图、左视图，则这个几何体是________．22．如图，一个几何体的三视图分别是两个矩形、一个扇形，则这个几何体表面积的大小为_____．23．如图，一棵树（AB）的高度为7.5米，下午某一个时刻它在水平地面上形成的树影长（BE）为10米，现在小明想要站这棵树下乘凉，他的身高为1.5米，那么他最多可以离开树干多少米才可以不被阳光晒到？____．24．如图，墙角处有6个棱长为1分米的正方体纸盒，露在外面的面积之和是_____平方分米.25．由一些完全相同的小正方体组成的几何体，从正面看和左面看的图形如图所示，则组成这个几何体的小正方体的个数至少是_____个．26．如图，将19个棱长为a的正方体按如图摆放，则这个几何体的表面积是_____．三、解答题27．如图是由一些棱长都为1cm的小正方体组合成的简单几何体．（1）该几何体的表面积（含下底面）为________．（2）该几何体的主视图如图所示，请按照主视图的阴影方式在下面的方格纸中分别画出它的左视图和俯视图．28．一个几何体由若干个大小相同的小立方块搭成，从上面看到的这个几何体的形状图如图所示，其中小正方形中的数字表示在该位置上小立方块的个数.画出从正面和从左面看到的这个几何体的形状图.29．如图1，是一个由正方体截成的几何体，请在图2的网格中依次画出这个几何体从正面、上面、和左面看到的几何体的平面图形．30．用相同的小立方体搭一个几何体，从正面、上面看到的形状图如图所示，从上面看到的形状图中小正方形的字母表示在该位置上小立方体的个数，请回答下列问题：（1）a ，b ，c 各表示的数字是几？（2）这个几何体最多由几个小立方体搭成？最少呢？（3）当1d e ==，2f =时，画出这个几何体从左面看得到的形状图.。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图所示的几何体的主视图是（）A．B．C．D．2．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（）A．正方形B．平行四边形C．矩形D．等边三角形3．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．4．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．35．如图所示立体图形,从上面看到的图形是（）A．B．C．D．6．如图，把一个棱长为3的正方体的每个面等分成9个小正方形，然后沿每个面正中心的一个正方形向里挖空（相当于挖去7个小正方体），所得到的几何体的表面积是（）A．78 B．72 C．54 D．487．如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是( )A．(1)(2)(3)(4) B．(4)(3)(2)(1) C．(4)(3)(1)(2) D．(2)(3)(4)(1)8．下列四个几何体中，主视图是三角形的是（）A．B．C．D．9．如图所示，所给的三视图表示的几何体是（）A．圆锥B．四棱锥C．三棱锥D．三棱柱10．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A．B．C．D．11．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A．7 B．8 C．9 D．1012．一个几何体由一些大小相同的小正方体组成，如图是它的主视图和左视图，那么组成该几何体所需小正方体的个数最少为()A．4 B．5C．6 D．713．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．14．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是()A．6个B．7个C．8个D．9个第II卷（非选择题）请点击修改第II卷的文字说明参考答案二、填空题15．10个棱长为a cm的正方体摆放成如图的形状，这个图形的表面积是____________．16．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是________（结果保留 ）．17．已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积是__________．18．八中食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如表：碟子的个数碟子的高度（单位：cm）1222+1.532+342+4.5……现在分别从三个方向上看若干碟子，得到的三视图如图所示，厨房师傅想把它们整齐地叠成一摞，求叠成一摞后的高度为_____cm．19．在一快递仓库里堆放着若干个相同的正方体快递件，管理员从正面看和从左面看这堆快递如图所示，则这正方体快递件最多有_____件.20．如图，小明站在距离灯杆6m的点B处．若小明的身高AB=1.5m，灯杆CD=6m，则在灯C的照射下，小明的影长BE=______m．21．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为30°，同一时刻，一根长为1米，垂直于地面放置的标杆在地面上的影长为2米，则树的高度为___．22．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．23．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是_____．24．一天，小青想利用影子测量校园内一根旗杆的高度，在同一时刻内，小青的影长为2米，旗杆的影长为20米，若小青的身高为1.60米，则旗杆的高度为__________米.25．一个几何体的三视图如图所示，其中从上面看的视图是一个等边三角形，则这个几何体的表面积为____．26．张师傅按1:1的比例画出某直三棱柱零件的三视图，如图所示，已知EFG中，==，4512,18EF cm EG cm∠=︒，则AB的长为_____cm．EFG参考答案三、解答题27．如图是由几个小立方体所堆成的几何俯视图，小下方形里的数学字表示该位置小立方块的个数，请画出这个几何主视图和左视图：28．画出如图所示的几何体的主视图、左视图和俯视图．29．如图，王乐同学在晩上由路灯A走向路灯B．当他行到P处时发现，他往路灯B下的影长为2m，且恰好位于路灯A的正下方，接着他又走了6.5m到Q处，此时他在路灯A下的影孑恰好位于路灯B的正下方（已知王乐身高1.8m，路灯B高9m）．（1）王乐站在P处时，在路灯B下的影子是哪条线段？（2）计算王乐站在Q处时，在路灯A下的影长；（3）计算路灯A的高度．30．如图，是由8块棱长都为1的小正方体组合成的简单几何体.（1）请画出这个几何体的三视图并用阴影表示出来；（2）该几何体的表面积（含下底面）为________.【参考答案】一、选择题1．C2．D3．C4．B5．C6．B7．C8．B9．D10．C11．C12．B13．B14．D二、填空题15．【分析】先画出这个图形的三视图从而可得上下面前后面左右面的小正方形的个数再根据正方形的面积公式即可得【详解】由题意画出这个图形的三视图如下：则这个图形的表面积是故答案为：【点睛】本题考查了求几何体的16．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm高是6cm圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周17．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键18．23【分析】根据三视图得出碟子的总数由（1）知每个碟子的高度即可得出答案【详解】可以看出碟子数为x时碟子的高度为2+15(x﹣1)；由三视图可知共有15个碟子∴叠成一摞的高度=15×15+05=2319．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得20．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB21．6+【解析】【分析】延长AC交BF延长线于D点则BD即为AB的影长然后根据物长和影长的比值计算即可【详解】延长AC交BF延长线于D点则∠CFE=30°作CE⊥BD于E在Rt△CFE中∠CFE=30°22．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键23．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为724．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△ECD∴解25．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC中作AD⊥BC于D则26．【分析】作EH⊥FG于点H解直角三角形求出EH即可得出AB的长度【详解】解：如图所示作EH⊥FG于点H∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图三、解答题27．28．29．30．【参考解析】一、选择题1．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.2．D解析：D【分析】根据平行投影的性质求解可得．【详解】一张矩形纸片在太阳光线的照射下，形成影子不可能是等边三角形，故选：D．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．3．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．4．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．5．C解析：C【分析】从上面看到3列正方形，找到相应列上的正方形的个数即可．【详解】从上面看得到从左往右3列正方形的个数依次为2，1，1，故选C．【点睛】本题考查了简单组合体的三视图，解决本题的关键是得到3列正方形具体数目．6．B解析：B【解析】【分析】如图所示，一、棱长为3的正方体的每个面等分成9个小正方形，那么每个小正方形的边长是1，所以每个小正方面的面积是1；二、正方体的一个面有9个小正方形，挖空后，这个面的表面积增加了4个小正方形，减少了1个小正方形，即：每个面有12个小正方形，6个面就是6×12=72个，那么几何体的表面积为72×1=72．【详解】如图所示，周边的六个挖空的正方体每个面增加4个正方形，减少了1个小正方形，则每个面的正方形个数为12个，则表面积为12×6×1=72.故选:B.【点睛】主要考查学生的空间想象能力，解决本题的关键是能够想象出物体表面积的变化情况. 7．C解析：C【分析】根据平行投影的规律：早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长可得．【详解】根据平行投影的规律知：顺序为（4）（3）（1）（2）．故选C．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体的指向是：西-西北-北-东北-东，影长由长变短，再变长．8．B解析：B【解析】主视图是三角形的一定是一个锥体，只有B是锥体．故选B．9．D解析：D【解析】分析：由左视图和俯视图可得此几何体为柱体，根据主视图是三角形可判断出此几何体为正三棱柱．详解：∵左视图和俯视图都是长方形，∴此几何体为柱体，∵主视图是一个三角形，∴此几何体为三棱柱．故选D．点睛：考查了由三视图判断几何体，用到的知识点为：由左视图和俯视图可得几何体是柱体，锥体还是球体，由主视图可确定几何体的具体形状．10．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线. 11．C解析：C【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C．【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．12．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】由题中所给出的主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；由左视图可知左侧两，右侧一层，所以图中的小正方体最少3+2=5块．故选B．【点睛】本题主要考查三视图的相关知识：主视图主要确定物体的长和高，左视图确定物体的宽和高，俯视图确定物体的长和宽．13．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．14．D解析：D【解析】由俯视图可得得最底层有5个立方体，由左视图可得第二层最少有1个立方体，最多有3个立方体，所以小立方体的个数可能是6个或7个或8个，小立方体的个数不可能是9．故选D．点睛：本题主要考查了三视图的应用，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．注意俯视图中有几个正方形，底层就有几个立方体．二、填空题15．【分析】先画出这个图形的三视图从而可得上下面前后面左右面的小正方形的个数再根据正方形的面积公式即可得【详解】由题意画出这个图形的三视图如下：则这个图形的表面积是故答案为：【点睛】本题考查了求几何体的解析：2236a cm【分析】先画出这个图形的三视图，从而可得上下面、前后面、左右面的小正方形的个数，再根据正方形的面积公式即可得．【详解】由题意，画出这个图形的三视图如下：则这个图形的表面积是()()22226262636a a cm ⨯+⨯+⨯=， 故答案为：2236a cm ．【点睛】本题考查了求几何体的表面积，正确画出图形的三视图是解题关键．16．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm 高是6cm 圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周解析：24π cm²【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是4÷2=2cm ，高是6cm ，圆柱的侧面展开图是一个长方形，长方形的长是圆柱的底面周长，长方形的宽是圆柱的高，且底面周长为：2π×2=4π(cm)，∴这个圆柱的侧面积是4π×6=24π(cm²)．故答案为：24π cm²．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．17．【分析】先由勾股定理求出母线再根据圆锥侧面积公式S=r 计算即可【详解】圆锥半径：r=8÷2=4S=r=20故答案为：20【点睛】本题考查圆锥侧面积的求法理解并掌握圆锥侧面积公式是解题关键解析：20π【分析】先由勾股定理求出母线l ，再根据圆锥侧面积公式S=πr l 计算即可．【详解】圆锥半径：r=8÷2=422345l =+=S=πr l=20π故答案为：20π【点睛】本题考查圆锥侧面积的求法，理解并掌握圆锥侧面积公式是解题关键．18．23【分析】根据三视图得出碟子的总数由（1）知每个碟子的高度即可得出答案【详解】可以看出碟子数为x时碟子的高度为2+15(x﹣1)；由三视图可知共有15个碟子∴叠成一摞的高度=15×15+05=23解析：23【分析】根据三视图得出碟子的总数，由（1）知每个碟子的高度，即可得出答案.【详解】可以看出碟子数为x时，碟子的高度为2+1.5(x﹣1)；由三视图可知共有15个碟子，∴叠成一摞的高度=1.5×15+0.5=23(cm).故答案为：23cm.【点睛】本题考查了图形的变化类问题及由三视图判断几何体的知识，找出碟子个数与碟子高度的之间的关系式是此题的关键.19．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得解析：39【分析】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；相加可得所求．【详解】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，最底层几何体最多正方体的个数为：4×4＝16，由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；16＋16＋6＋1＝39（件）．故这正方体快递件最多有39件．故答案为：39．【点睛】此题考查由视图判断几何体；得到最底层正方体的最多的个数是解决本题的突破点；用到的知识点为：最底层正方体的最多的个数＝行数×列数．20．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB解析：2【分析】首先判定△ABE∽△CDE，根据相似三角形的性质可得AB EBCD ED=，然后代入数值进行计算即可．【详解】解：∵AB⊥ED，CD⊥ED，∴AB∥DC，∴△ABE∽△CDE，∴AB EB CD ED=∵AB=1.5m，CD=6m，BD=6m，∴1.566EBEB=+解得：EB=2，故答案为2【点睛】此题主要考查了相似三角形的应用，属于简单题,关键是掌握相似三角形对应边成比例是解题关键．21．6+【解析】【分析】延长AC交BF延长线于D点则BD即为AB的影长然后根据物长和影长的比值计算即可【详解】延长AC交BF延长线于D点则∠CFE=30°作CE⊥BD于E在Rt△CFE中∠CFE=30°解析：6【解析】【分析】延长AC交BF延长线于D点，则BD即为AB的影长，然后根据物长和影长的比值计算即可．【详解】延长AC交BF延长线于D点，则∠CFE=30°，作CE⊥BD于E．在Rt△CFE中，∠CFE=30°，CF=4，∴CE=2，EF在Rt△CED中，∵同一时刻，一根长为1米、垂直于地面放置的标杆在地面上的影长为2米，CE=2，CE：DE=1：2，∴DE=4，∴BD=BF+EF+ED在Rt△ABD中，AB12=BD12=（12+23）=6+3．故答案为（6+3）米．【点睛】本题考查了相似三角形的性质．解决本题的关键是作出辅助线得到AB的影长．22．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键解析：6.4【分析】根据平行投影,同一时刻物长与影长的比值固定即可解题.【详解】解：由题可知：1.628=树高,解得：树高=6.4米.【点睛】本题考查了投影的实际应用,属于简单题,熟悉投影概念,列比例式是解题关键.23．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为7解析：7【解析】该几何体的主视图的面积为1×1×4=4，左视图的面积是1×1×3=3，所以该几何体的主视图和左视图的面积之和是3+4=7，故答案为7.24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△EC D∴解解析：16【分析】易得△AOB∽△ECD，利用相似三角形对应边的比相等可得旗杆OA的长度．【详解】解：∵OA ⊥DA ，CE ⊥DA ，∴∠CED=∠OAB=90°，∵CD ∥OE ，∴∠CDA=∠OBA ，∴△AOB ∽△ECD ， ∴CE OA 16OA ,DE AB 220==， 解得OA=16．故答案为16． 25．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC 中作AD ⊥BC 于D 则 解析：1823+【分析】先判断出几何体为正三棱柱，求出三棱柱的底面积，最后求表面积即可．【详解】解：由三视图得，几何体为正三棱柱，上下底为边长为2的等边三角形，侧面积为长为3，宽为2的矩形．如图，等边三角形ABC 中，作AD ⊥BC 于D ，则BD=1BC=12， 在t ABD R △中，2222AD=AB -BD =21=3-；∴11=BC AD=23=322ABC S ⨯⨯⨯⨯△， ∴三棱柱的表面积为23323=18+23⨯⨯+⨯．故答案为： 183+【点睛】本题考查了三视图，等边三角形的面积计算等知识，根据三视图判断出几何体形状是解题关键．26．【分析】作EH ⊥FG 于点H 解直角三角形求出EH 即可得出AB 的长度【详解】解：如图所示作EH ⊥FG 于点H ∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图 解析：62 【分析】 作EH ⊥FG 于点H ，解直角三角形求出EH 即可得出AB 的长度．【详解】解：如图所示，作EH ⊥FG 于点H ，∵∠EHF=90°，∠EFG=45°，∴∠EFG=∠FEH=45°，∴EH=HF=22EF ， ∵12EF cm ，∴EH=62，根据三视图的意义可知，AB=EH=62故答案为：62【点睛】本题考查了三视图，解直角三角形的应用，解题的关键是理解题意，灵活运用所学知识解决问题．三、解答题27．见解析【分析】利用俯视图即可得出几何体的形状，进而得出几何体的主视图和左视图．【详解】解：如图所示：．【点睛】此题主要考查了作三视图以及由三视图判断几何体的形状，正确得出几何体的形状是解题关键．28．见解析．【分析】分别从正面、左面、上面看得到的图形即可.看到的棱用实线表示,实际存在但是被挡住看不见的棱用虚线表示.【详解】【点睛】本题考查了三视图的作图.29．（1）线段CP为王乐在路灯B下的影子；（2）王乐站在Q处时，在路灯A下的影长为1.5m；（3）路灯A的高度为12m【分析】（1）影长为光线与物高相交得到的阴影部分；（2）易得Rt△CEP∽Rt△CBD，利用对应边成比例可得QD长；（3）易得Rt△DFQ∽Rt△DAC，利用对应边成比例可得AC长，也就是路灯A的高度．【详解】解：（1）线段CP为王乐在路灯B下的影子．（2）由题意得Rt△CEP∽Rt△CBD，∴1.8292 6.5QD=++，解得：QD=1.5m．所以王乐站在Q处时，在路灯A下的影长为1.5m （3）由题意得Rt△QDF∽Rt△CDA，∴FQ QD=，AC DC∴1.8 1.5=，AC10解得：AC=12m．所以路灯A的高度为12m.【点睛】本题考查了中心投影及相似的判定和性质，利用两三角形相似，对应边成比例来求线段的长．30．（1）见解析；（2）34【分析】（1）从正面看得到从左往右4列正方形的个数依次为1，3，1，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右,4列正方形的个数依次为2，1，,1，1，依此画出图形即可；（2）有顺序的计算上下面，左右面，前后面的面积之和，然后加上2个三视图中没看到的面，计算表面积之和，即可；【详解】解：（1）如下图：（2）（5×2+7×2+4×2+2）×（1×1）=（10+14+8+2）×1=34×1=34故答案为：34．【点睛】考查了作图-三视图，三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．计算几何体的表面积应有顺序的分为相对的面进行计算不易出差错.。

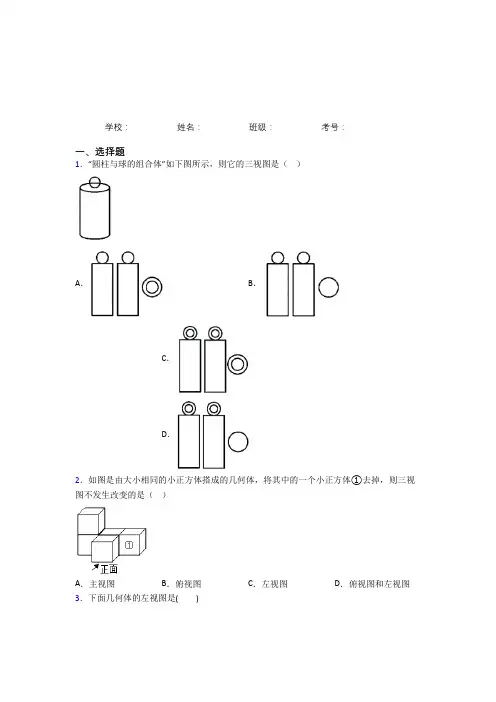

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．“圆柱与球的组合体”如下图所示，则它的三视图是（）A．B．C．D．2．如图是由大小相同的小正方体搭成的几何体，将其中的一个小正方体①去掉，则三视图不发生改变的是（）A．主视图B．俯视图C．左视图D．俯视图和左视图3．下面几何体的左视图是( )A．B．C．D．4．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c25．如图是由一些相同的小正方体构成的立体图形的三视图．构成这个立体图形的小正方体的个数是（）A．6 B．7 C．4 D．56．下列几何体中，三视图有两个相同而另一个不同的是（）A．（1）（2）B．（2）（3）C．（2）（4）D．（3）（4）7．如图，把一个棱长为3的正方体的每个面等分成9个小正方形，然后沿每个面正中心的一个正方形向里挖空（相当于挖去7个小正方体），所得到的几何体的表面积是（）A．78 B．72 C．54 D．488．如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据求得这个几何体的侧面积是（）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm 9．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（ ）A ．上午8时B ．上午9时30分C ．上午10时D ．上午12时 10．如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（ ）A ．主视图改变，左视图改变B ．俯视图不变，左视图不变C ．俯视图改变，左视图改变D ．主视图改变，左视图不变11．下列几何体中，其主视图、俯视图和左视图分别是图中三个图形的是（ ）A ．B ．C ．D ．12．如图，水杯的俯视图是（ ）A ．B ．C ．D ． 13．如图是由4个大小相同的立方块搭成的几何体，这个几何体的主视图是（ ）A．B．C．D．14．从正面和左面看到长方体的图形如图所示（单位：cm），则从其上面看到图形的面积是（）cm2A．4 B．6 C．8 D．12二、填空题15．如图，校园内有一棵与地面垂直的树，数学兴趣小组两次测量它在地面上的影子，第一次是阳光与地面成60 角时，第二次是阳光与地面成30角时，两次测量的影长相差8米，则树高______米．（结果保留根号）16．八中食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如表：碟子的个数碟子的高度（单位：cm）1222+1.532+342+4.5……现在分别从三个方向上看若干碟子，得到的三视图如图所示，厨房师傅想把它们整齐地叠成一摞，求叠成一摞后的高度为_____cm．17．在一快递仓库里堆放着若干个相同的正方体快递件，管理员从正面看和从左面看这堆快递如图所示，则这正方体快递件最多有_____件.18．一般把物体从正面看到的视图叫主视图，从左面看到的视图叫左视图，从上面看到的视图叫俯视图，一个几何体的三视图如图所示，则该几何体的侧面展开图的面积为______．19．如图是某几何体的三视图，则该几何体左视图的面积为_________．20．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝_____．21．如图是一个圆柱体的三视图，由图中数据计算此圆柱体的侧面积为________．（结果保留π）22．桌上摆满了朋友们送来的礼物，小狗贝贝好奇地想看个究竟．①小狗先是站在地面上看；②然后抬起了前腿看；③唉，还是站到凳子上看吧；④最后，它终于爬上了桌子…．请你根据小狗四次看礼物的顺序，把下面四幅图片按对应字母正确排序为_________________．23．桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由___________个这样的正方体组成.24．如图，一棵树（AB）的高度为7.5米，下午某一个时刻它在水平地面上形成的树影长（BE）为10米，现在小明想要站这棵树下乘凉，他的身高为1.5米，那么他最多可以离开树干多少米才可以不被阳光晒到？____．25．以下给出的几何体：球、正方体、圆柱、圆锥中，主视图是矩形，俯视图是圆形的是_____．26．如图，在A时测得某树的影长为4米，在B时测得该树的影长为9米，若两次日照的光线互相垂直，则该树的高度为___________米.三、解答题27．用若干大小相同的小立方块搭成一个几何体，使得从正面和从上面看到的这个几何体的形状图如图所示．请你画出从左面看到的这个几何体的形状图的可能结果（要求画出不少于三种形状图）．28．如图，AB 是某公园的一个圆形桌面的主视图，MN 是该桌面在一路灯下的影子，CD 是一个圆形凳面的主视图．（桌面、凳面均与地面平行）（1）请标出路灯O 的位置，并画出CD 在该路灯下的影子PQ ；（保留画图痕迹，光线用虚线表示）（2）若桌面直径和桌面与地面的距离均为1.2m ，并测得影子2MN m ，求路灯O 与地面的距离．29．如图所示是某种型号的正六角螺母毛坯的三视图．（1）画出这个几何体的一种表面展开图；（2）求该正六角螺母的侧面积．30．画图，探究：（1）一个正方体组合图形的主视图、左视图（如图1）所示．①这个几何体可能是（图2）甲、乙中的；②这个几何体最多可由个小正方体构成，请在图3中画出符合最多情况的一个俯视图．（2）如图，已知一平面内的四个点A、B、C、D，根据要求用直尺画图．①画线段AB，射线AD；②找一点M，使M点即在射线AD上，又在直线BC上；③找一点N，使N到A、B、C、D四个点的距离和最短．【参考答案】一、选择题1．A2．C3．C4．D5．A6．B7．B8．C9．A10．D11．A12．A13．A14．D二、填空题15．【分析】设出树高利用所给角的正切值分别表示出两次影子的长然后作差建立方程即可【详解】如图在中设AB为x∴同理：∵两次测量的影长相差8米∴∴则树高为米故答案为：【点睛】本题考查了平行投影的应用太阳光线16．23【分析】根据三视图得出碟子的总数由（1）知每个碟子的高度即可得出答案【详解】可以看出碟子数为x时碟子的高度为2+15(x﹣1)；由三视图可知共有15个碟子∴叠成一摞的高度=15×15+05=2317．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得18．【解析】【分析】易得此几何体为圆柱底面直径为2cm高为圆柱侧面积底面周长高代入相应数值求解即可【详解】解：主视图和左视图为长方形可得此几何体为柱体俯视图为圆可得此几何体为圆柱故侧面积故答案为【点睛】19．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考20．16【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】易得第一层有4个正方体第二层最多有3个正方体最少有2个正方体第三层最多有2个正方体最少有1个正方体M＝4＋3＋2＝9N＝4＋2＋1＝21．24π【解析】解：由图可知圆柱体的底面直径为4高为6所以侧面积=4π×6=24π故答案为24π点睛：本题考查了立体图形的三视图和学生的空间想象能力圆柱体的侧面积公式根据主视图判断出圆柱体的底面直径与22．bdca【解析】试题分析：根据观察的角度不同得到的视图不同可得答案①小狗先是站在地面上看②然后抬起了前腿看③唉还是站到凳子上看吧④最后它终于爬上了桌子…看到的由少到多最后全看到得bdca考点：简单几23．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为1324．8【分析】设小明这个时刻在水平地面上形成的影长为x米利用同一时刻物体的高度与影长成正比得到＝解得x＝2然后计算两影长的差即可【详解】解：设小明这个时刻在水平地面上形成的影长为x米根据题意得＝解得x＝25．圆柱【分析】根据三视图的基本知识分析各个几何体的三视图然后可解答【详解】解：俯视图是圆的有球圆柱圆锥主视图是矩形的有正方体圆柱故答案为：圆柱【点睛】本题考查了简单几何体的三视图熟记简单几何的三视图是26．6【解析】【分析】根据题意画出示意图易得：Rt△EDC∽Rt△CDF进而可得代入数据可得答案【详解】如图在中米米易得即米故答案为：6【点睛】本题通过投影的知识结合三角形的相似求解高的大小是平行投影性三、解答题27．28．29．30．【参考解析】一、选择题1．A解析：A【分析】根据几何体三视图的定义即可得．【详解】从正面看和从左面看得到的平面图形都是一个圆和一个矩形的组合图形，从上面看得到的平面图形是一个圆环，观察四个选项可知，只有选项A符合，故选：A．【点睛】本题考查了几何体的三视图，熟练掌握定义是解题关键．2．C解析：C【分析】利用结合体的形状，结合三视图可得出主视图没有发生变化．【详解】解：主视图由原来的三列变为两列；俯视图由原来的三列变为两列；左视图不变，依然是两列，左起第一列是两个小正方形，第二列底层是一个小正方形．故选：C．【点睛】本题考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题的关键．3．C解析：C【分析】根据三视图的定义，从左边观察可得.【详解】从左面看可得到左边有2个正方形，右边有1个正方形．故选:C．【点睛】考核知识点：三视图.注意观察的方向.4．D解析：D【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．5．A解析：A【分析】利用三视图的观察角度不同得出行数与列数，结合主视图得出答案．【详解】解：如图所示：由左视图可得此图形有3行，由俯视图可得此图形有3列，由主视图可得此图形最左边一列有4个小正方体，中间一列有1个小正方体，最右边一列有1个小正方体，故构成这个立体图形的小正方体有6个．故选：A．【点睛】此题主要考查了由三视图判断几何体，利用三视图得出几何体的形状是解题关键．6．B解析：B【解析】【分析】根据三视图的定义即可解答．【详解】正方体的三视图都是正方形，故（1）不符合题意；圆柱的主视图、左视图都是矩形，俯视图是圆，故（2）符合题意；圆锥的主视图、左视图都是三角形，俯视图是圆形，故（3）符合题意；三棱锥主视图是、左视图是，俯视图是三角形，故（4）不符合题意；故选B．【点睛】本题考查了简单几何体的三视图，熟知三视图的定义是解决问题的关键.7．B解析：B【解析】【分析】如图所示，一、棱长为3的正方体的每个面等分成9个小正方形，那么每个小正方形的边长是1，所以每个小正方面的面积是1；二、正方体的一个面有9个小正方形，挖空后，这个面的表面积增加了4个小正方形，减少了1个小正方形，即：每个面有12个小正方形，6个面就是6×12=72个，那么几何体的表面积为72×1=72．【详解】如图所示，周边的六个挖空的正方体每个面增加4个正方形，减少了1个小正方形，则每个面的正方形个数为12个，则表面积为12×6×1=72.故选:B.【点睛】主要考查学生的空间想象能力，解决本题的关键是能够想象出物体表面积的变化情况. 8．C解析：C【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．9．A解析：A【分析】根据从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长可知．【详解】解：根据从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．可知影子最长的时刻为上午8时．故选A．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．10．D解析：D【解析】试题分析：将正方体①移走前的主视图正方形的个数为1，2，1；正方体①移走后的主视图正方形的个数为1，2；发生改变．将正方体①移走前的左视图正方形的个数为2，1，1；正方体①移走后的左视图正方形的个数为2，1，1；没有发生改变．将正方体①移走前的俯视图正方形的个数为1，3，1；正方体①移走后的俯视图正方形的个数，1，3；发生改变．故选D．【考点】简单组合体的三视图．11．A解析：A【解析】分析：根据三视图想象立体图形，从主视图可以看出左边的一列有两个，左视图可以看出右边一列有两个，俯视图中左边的一列有两个，综合起来可得解．详解：从主视图可以看出左边的一列有两个，右边的两列只有一行(第二行)；从左视图可以看出右边的一列有两个，左边的一列只有一行(第二行)；从俯视图可以看出左边的一列有两个，右边的两列只有一行(第一行)．故选A．.做这类题时要借助三种视图表示物体的特点，从主点睛：本题考查由三视图想象立体图形视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清楚物体的上下和前后形状，综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．12．A解析：A【解析】【分析】找到从上面看所得到的图形即可．【详解】根据几何体的三视图，可知该几何体的俯视图是一个圆和一条线段.故选A．13．A解析：A【分析】主视图：从物体正面观察所得到的图形，由此观察即可得出答案.【详解】从物体正面观察可得，左边第一列有2个小正方体，第二列有1个小正方体.故答案为A.【点睛】本题考查三视图的知识，主视图是从物体的正面看得到的视图．14．D解析：D【解析】根据从左面、从正面看到的形状图的相关数据可得：从上面看到的形状图是长为4宽为3的长方形，则从正面看到的形状图的面积是4×3=12；故答案为12.二、填空题15．【分析】设出树高利用所给角的正切值分别表示出两次影子的长然后作差建立方程即可【详解】如图在中设AB 为x ∴同理：∵两次测量的影长相差8米∴∴则树高为米故答案为：【点睛】本题考查了平行投影的应用太阳光线 解析：43【分析】设出树高，利用所给角的正切值分别表示出两次影子的长，然后作差建立方程即可．【详解】如图在Rt ABC 中，设AB 为xtan ∠=AB ACB BC ， ∴tan tan 60AB x BC ACB ==∠︒， 同理：tan 30x BD =， ∵两次测量的影长相差8米，∴8tan 30tan 60x x -=︒︒， ∴43x ， 则树高为3故答案为：3【点睛】本题考查了平行投影的应用，太阳光线下物体影子的长短不仅与物体有关，而且与时间有关，不同时间随着光线方向的变化，影子的方向也在变化，解此类题，一定要看清方向．解题关键是根据三角函数的几何意义得出各线段的比例关系，从而得出答案． 16．23【分析】根据三视图得出碟子的总数由（1）知每个碟子的高度即可得出答案【详解】可以看出碟子数为x 时碟子的高度为2+15(x ﹣1)；由三视图可知共有15个碟子∴叠成一摞的高度=15×15+05=23解析：23【分析】根据三视图得出碟子的总数，由（1）知每个碟子的高度，即可得出答案.【详解】可以看出碟子数为x时，碟子的高度为2+1.5(x﹣1)；由三视图可知共有15个碟子，∴叠成一摞的高度=1.5×15+0.5=23(cm).故答案为：23cm.【点睛】本题考查了图形的变化类问题及由三视图判断几何体的知识，找出碟子个数与碟子高度的之间的关系式是此题的关键.17．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得解析：39【分析】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；相加可得所求．【详解】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，最底层几何体最多正方体的个数为：4×4＝16，由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；16＋16＋6＋1＝39（件）．故这正方体快递件最多有39件．故答案为：39．【点睛】此题考查由视图判断几何体；得到最底层正方体的最多的个数是解决本题的突破点；用到的知识点为：最底层正方体的最多的个数＝行数×列数．18．【解析】【分析】易得此几何体为圆柱底面直径为2cm高为圆柱侧面积底面周长高代入相应数值求解即可【详解】解：主视图和左视图为长方形可得此几何体为柱体俯视图为圆可得此几何体为圆柱故侧面积故答案为【点睛】解析：26πcm【解析】【分析】易得此几何体为圆柱，底面直径为2cm ，高为3cm.圆柱侧面积=底面周长⨯高，代入相应数值求解即可．【详解】解：主视图和左视图为长方形可得此几何体为柱体，俯视图为圆可得此几何体为圆柱， 故侧面积2π236πcm =⨯⨯=．故答案为26πcm ．【点睛】此题主要考查了由三视图判断几何体及几何体的展开图的知识；本题的易错点是得到相应几何体的底面直径和高．19．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考解析：2【解析】【分析】由视图知，此几何体的侧视图为一个长方形，故由题设条件求出侧视图的面积即可．【详解】由几何体的主视图与俯视图可得，几何体为三棱柱，所以该几何体的左视图的面积为＝，故答案为：2．【点睛】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用，主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是三视图中的侧视图面积，解决本题的关键是由题设条件得出侧视图的形状及侧视图的几何特征．求解本题的关键是准确熟练理解三视图的投影规则，其规则是：主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．20．16【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】易得第一层有4个正方体第二层最多有3个正方体最少有2个正方体第三层最多有2个正方体最少有1个正方体M ＝4＋3＋2＝9N ＝4＋2＋1＝解析：16【分析】主视图、俯视图是分别从物体正面、上面看所得到的图形．【详解】易得第一层有4个正方体，第二层最多有3个正方体，最少有2个正方体，第三层最多有2个正方体，最少有1个正方体，M ＝4＋3＋2＝9，N ＝4＋2＋1＝7，所以M＋N＝9＋7＝16．故答案为：16．【点睛】此题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．21．24π【解析】解：由图可知圆柱体的底面直径为4高为6所以侧面积=4π×6=24π故答案为24π点睛：本题考查了立体图形的三视图和学生的空间想象能力圆柱体的侧面积公式根据主视图判断出圆柱体的底面直径与解析：24π【解析】解：由图可知，圆柱体的底面直径为4，高为6，所以，侧面积=4π×6=24π．故答案为24π．点睛：本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的侧面积公式，根据主视图判断出圆柱体的底面直径与高是解题的关键．22．bdca【解析】试题分析：根据观察的角度不同得到的视图不同可得答案①小狗先是站在地面上看②然后抬起了前腿看③唉还是站到凳子上看吧④最后它终于爬上了桌子…看到的由少到多最后全看到得bdca考点：简单几解析：bdca．【解析】试题分析：根据观察的角度不同，得到的视图不同，可得答案．①小狗先是站在地面上看，②然后抬起了前腿看，③唉，还是站到凳子上看吧，④最后，它终于爬上了桌子…看到的由少到多，最后全看到，得b，d，c，a．考点：简单几何体的三视图．23．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为13解析：13【分析】主视图、左视图是分别从物体正面、左面看，所得到的图形．【详解】易得第一层最多有9个正方体，第二层最多有4个正方体，所以此几何体共有13个正方体．故答案为13．24．8【分析】设小明这个时刻在水平地面上形成的影长为x米利用同一时刻物体的高度与影长成正比得到＝解得x＝2然后计算两影长的差即可【详解】解：设小明这个时刻在水平地面上形成的影长为x米根据题意得＝解得x＝解析：8【分析】设小明这个时刻在水平地面上形成的影长为x 米，利用同一时刻物体的高度与影长成正比得到1.5x ＝107.5，解得x ＝2，然后计算两影长的差即可． 【详解】解：设小明这个时刻在水平地面上形成的影长为x 米， 根据题意得1.5x ＝107.5，解得x ＝2， 小明这个时刻在水平地面上形成的影长为2米，因为10﹣2＝8（米），所以他最多离开树干8米才可以不被阳光晒到．故答案为：8．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．同一时刻物体的高度与影长成正比．25．圆柱【分析】根据三视图的基本知识分析各个几何体的三视图然后可解答【详解】解：俯视图是圆的有球圆柱圆锥主视图是矩形的有正方体圆柱故答案为：圆柱【点睛】本题考查了简单几何体的三视图熟记简单几何的三视图是 解析：圆柱．【分析】根据三视图的基本知识，分析各个几何体的三视图然后可解答．【详解】解：俯视图是圆的有球、圆柱、圆锥，主视图是矩形的有正方体、圆柱，故答案为：圆柱．【点睛】本题考查了简单几何体的三视图，熟记简单几何的三视图是解题关键．26．6【解析】【分析】根据题意画出示意图易得：Rt △EDC ∽Rt △CDF 进而可得代入数据可得答案【详解】如图在中米米易得即米故答案为：6【点睛】本题通过投影的知识结合三角形的相似求解高的大小是平行投影性解析：6【解析】【分析】根据题意，画出示意图，易得：Rt △EDC ∽Rt △CDF ，进而可得ED CD CD FD=，代入数据可得答案．【详解】如图，在EFC ∆中，90,9ECF ED ︒∠==米，4FD =米，易得~ EDC Rt CDF ∆∆，。

人教版数学九年级下学期第29章《投影与视图》测试题（测试时间：90分钟满分：120分）一、选择题（每小题3分，共30分）1．如图所示几何体的主视图是（）.A． B． C． D．2．如图所示的几何体的俯视图是（）A． B． C． D．3．如图用6个同样大小的立方体摆成的几何体，将立方体①移走后，所得几何体与原来几何体的（）A．主视图改变，左视图改变 B．俯视图不变，左视图不变C．俯视图改变，左视图改变 D．主视图改变，左视图不变4．下列四个几何体中，它们的主视图、左视图、俯视图都是正方形的是（）A． B． C． D．5．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）A． B． C． D．6．如图所示是由六个相同的小立方块搭成的几何体，这个几何体的俯视图是（）.A． B． C． D．7．下列四幅图形中，表示两棵圣诞树在同一时刻阳光下的影子的图形可能是( ) 8．如图，按照三视图确定该几何体的全面积为（图中尺寸单位：cm）（）A．128πcm2 B．160πcm2 C．176πcm2 D．192πcm29．如图所示的几何体的左视图是（）A． B． C． D．10．如图，在房子屋檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区是（）A．△ACE B．△ADF C．△ABD D．四边形BCED二、填空题（每小题3分，共30分）11．苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是________．12．如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．13．图是一个几何体的主视图、左视图和俯视图，则这个几何体是________．(填序号)14．如图，②是①中图形的________视图．②15．下列投影：①阳光下遮阳伞的影子；②灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子．其中属于平行投影的是_______，属于中心投影的是_____.(填序号) 16．图（1）是一个水平摆放的小正方体木块，图（2）、（3）是由这样的小正方体木块叠放而成，按照这样的规律继续叠放下去，至第七个叠放的图形中，小正方体木块总数应是_________.17．有两根大小、形状完全相同的铁丝，甲铁丝与投影面的夹角是45°，乙铁丝与投影面的夹角是30°，那么两根铁丝在投影面的正投影的长度的大小关系是：甲____乙(填“>”“<”或“＝”)．18．如图，Rt△ABC中，∠ACB＝90°，CD⊥AB，那么线段AC在AB上的正投影是___，线段CD在AB上的正投影是___，线段BC在AB上的正投影是___.19．如图，是一个包装盒的三视图，则这个包装盒的表面积是（结果保留π）20．如图，小明同学在非洲旅游期间想自己测出金字塔的高度，首先小明在阳光下测量出了长1 m的木杆CD的影子CE长1.5m；其次测出金字塔中心O到影子的顶部A的距离为201m。

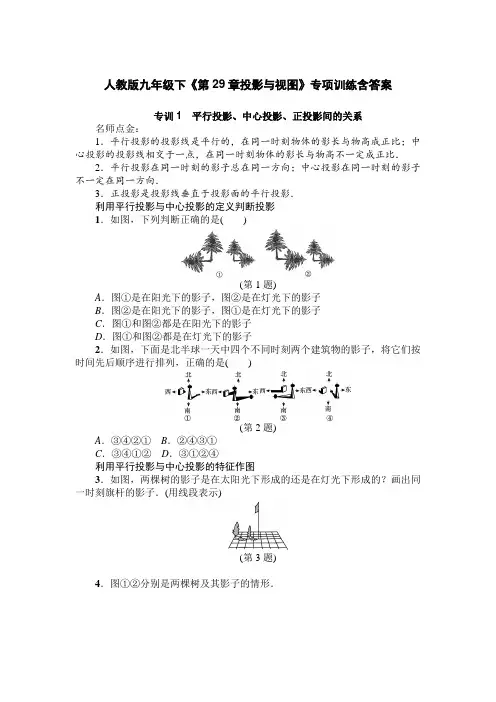

人教版九年级下《第29章投影与视图》专项训练含答案专训1平行投影、中心投影、正投影间的关系名师点金：1．平行投影的投影线是平行的，在同一时刻物体的影长与物高成正比；中心投影的投影线相交于一点，在同一时刻物体的影长与物高不一定成正比．2．平行投影在同一时刻的影子总在同一方向；中心投影在同一时刻的影子不一定在同一方向．3．正投影是投影线垂直于投影面的平行投影．利用平行投影与中心投影的定义判断投影1．如图，下列判断正确的是()(第1题)A．图①是在阳光下的影子，图②是在灯光下的影子B．图②是在阳光下的影子，图①是在灯光下的影子C．图①和图②都是在阳光下的影子D．图①和图②都是在灯光下的影子2．如图，下面是北半球一天中四个不同时刻两个建筑物的影子，将它们按时间先后顺序进行排列，正确的是()(第2题)A．③④②①B．②④③①C．③④①②D．③①②④利用平行投影与中心投影的特征作图3．如图，两棵树的影子是在太阳光下形成的还是在灯光下形成的？画出同一时刻旗杆的影子．(用线段表示)(第3题)4．图①②分别是两棵树及其影子的情形．(第4题)(1)哪个图反映了阳光下的情形？哪个图反映了路灯下的情形？(2)你是用什么方法判断的？(3)请分别画出图中表示小丽影子的线段．正投影的识别与画法5．如图，若投影线的方向如箭头所示，则图中物体的正投影是()(第5题)6．一个正方体框架上面嵌有一根黑色的金属丝EF，如图所示．若正方体的面ABCD平行于投影面P，且垂直于投影面Q，画出这个物体在两个投影面上的正投影．(第6题)专训2投影规律在实际问题中的应用名师点金：用光线照射物体，在某个平面(地面、墙等)上得到的影子叫物体的投影．投影有两种类型：平行投影和中心投影．平行投影的特征是投影线平行，中心投影的特征是投影线相交于一点．在解答与投影有关的实际问题时，往往与相似三角形、直角三角形的性质密切相关，要注意构造相似三角形或直角三角形．平行投影的实际应用类型1：投影线不受限时的测量1．甲、乙、丙三个学习小组于同一时刻在阳光下对校园中一些物体进行了测量，下面是他们通过测量得到的一些信息：甲组：如图①，测得一根直立于平地、长为80 cm的竹竿的影长为60 cm.乙组：如图②，测得学校旗杆的影长为900 cm.丙组：如图③，测得校园景灯(灯罩视为圆柱体，灯杆粗细忽略不计)的灯罩部分影长HQ为90 cm，灯杆被阳光照射到的部分PG长为50 cm，未被照射到的部分KP长为32 cm.(第1题)(1)请你根据甲、乙两组得到的信息计算出学校旗杆的高度．(2)请根据甲、丙两组得到的信息，解答下列问题：①求灯罩底面半径MK的长；②求从正面看灯罩得到的图形的面积和从上面看灯罩得到的图形的面积．类型2：投影线在特定条件时的测量2．如图，有甲、乙两座办公楼，两幢楼都为10层，由地面上依次为1层至10层，每层的高度均为3 m，两楼之间的距离为30 m．为了了解太阳光与水平线的夹角为30°时，甲楼对乙楼采光的影响情况，请你求出甲楼楼顶B的影子E 落在乙楼的第几层．(第2题)中心投影的实际应用3．如图，一位同学身高1.6 m，晚上站在路灯下A处，他在地面上的影长AB是2 m，若他沿着影长的方向移动2 m站在B处时，影长增加了0.5 m，求路灯的高度．(第3题)答案专训11．B点拨：图①中影子的方向不同，是在灯光下的影子；图②中影子的方向相同，且影长与树高成正比，是在阳光下的影子．2．C3．解：如图，过树和影子的顶端分别画两条光线AA1，BB1.观察可知，AA1∥BB1，故两棵树的影子是在太阳光下形成的．(第3题)过旗杆的顶端C画AA1(或BB1)的平行线CC1，交地面于点C1，连接旗杆底端O和点C1，则线段OC1即为同一时刻旗杆的影子．点拨：根据物体和投影之间的关系可以判断是平行投影，然后根据平行投影的特征即可完成题中的要求．4．解：(1)题图②反映了阳光下的情形，题图①反映了路灯下的情形．(2)题图①中过影子顶端与树顶端的直线相交于一点，符合中心投影的特点，因此题图①反映了路灯下的情形；题图②中过影子顶端与树顶端的直线平行，符合平行投影的特点，因此题图②反映了阳光下的情形．(3)路灯下小丽的影子如图①所示，表示影子的线段为AB；阳光下小丽的影子如图②所示，表示影子的线段为CD.(第4题)误区诊断：平行投影和中心投影对应的光线是不同的，形成平行投影的光源发出的光线是平行光线，而形成中心投影的光源发出的光线交于一点；同一时刻，平行投影下的影子的方向总是在同一方向，而中心投影下的影子可能在同一方向，也可能在不同方向．5．C点拨：观察图中的两个立体图形，圆柱的正投影为长方形，正方体的正投影为正方形，故选C.6．解：画出的正投影如图所示．正方体、金属丝在投影面P上的正投影是正方形A1B1C1D1及线段E1F1；在投影面Q上的正投影是正方形C2D2G2H2.(第6题)点拨：当物体的某个面(或某条边)与投影面平行时，这个面(或这条边)的正投影和这个面(或这条边)相同；当物体的某个面(或某条边)与投影面垂直时，这个面(或这条边)的正投影是一条线段(或一个点)．专训21．解：(1)根据平行投影的性质，得Rt△ABC∽Rt△DEF.∴ABAC＝DEDF，即8060＝DE900.解得DE＝1 200 cm＝12 m．即学校旗杆的高度为12 m.(2)①根据题意可知，Rt△GPH∽Rt△KPM∽Rt△ABC，∴ABAC＝GPGH＝KPMK，即8060＝50GH＝32MK.解得GH＝37.5 (cm)，MK＝24 (cm)．即灯罩底面半径MK的长为24 cm.。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图，是由－些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块最后搭成一个大的长方体，至少还需要添加（）个小立方块．A．26 B．38 C．54 D．562．桌面上放着长方体和圆柱体各1个，按下图所示的方式摆放在一起，其左视图是（）A．B．C．D．3．如图所示的几何体的主视图是（）A．B．C．D．4．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（）A．正方形B．平行四边形C．矩形D．等边三角形5．如图是由一些相同的小正方体构成的立体图形的三视图．构成这个立体图形的小正方体的个数是（）A．6 B．7 C．4 D．56．如图，是一个由若干个小正方体组成的几何体的三视图.则该几何体最多可由多少个小正方体组合而成?( )A．11个B．14个C．13个D．12个7．如图，是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的主视图(从正面看)是()A．B．C．D．8．圆桌面（桌面中间有一个直径为1m的圆洞）正上方的灯泡（看作一个点）发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为2m，桌面离地面1m，若灯泡离地面2m，则地面圆环形阴影的面积是（）A．2πm2B．3πm2C．6πm2D．12πm29．已知：如图，是由若干个大小相同的小正方体所搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是()A．6个B．7个C．8个D．9个10．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A ．B ．C ．D ．11．如图，水杯的俯视图是（ ）A ．B ．C ．D ．12．图2是图1中长方体的三视图，若用S 表示面积，222S x x S x x ++主左＝，＝，则S 俯＝（ ）A ．232x x ++B ．22x +C ．221x x ++D ．223x x + 13．如图是由若干个小正方体组成的几何体从上面看到的图形，小正方形中的数字表示该位置小正方体的个数，这个几何体从正面看到的图形是（ ）A ．B ．C ．D ．14．如图所示的立体图形的主视图是（）A．B．C．D．二、填空题15．如图，校园内有一棵与地面垂直的树，数学兴趣小组两次测量它在地面上的影子，第一次是阳光与地面成60 角时，第二次是阳光与地面成30角时，两次测量的影长相差8米，则树高______米．（结果保留根号）16．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是个__________．17．某几何体从三个方向看到的图形分别如图，则该几何体的体积为___________.18．一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的底面边长是__________.19．如图，这是圆桌正上方的灯泡（看作一个点）发出的光线照射到桌面后在地面上形成（圆形）的示意图. 已知桌面直径为1.2米，桌面离地面1米. 若灯泡离地面3米，则地面上阴影部分的面积为__________（结果保留π）20．如图，是一个几何体的三视图（含有数据）则这个几何体的侧面展开图的面积等于__．21．如图，小明在A时测得某树的影长为3米，B时又测得该树的影长为12米，若两次日照的光线互相垂直，则树的高度为_________米.22．身高相同的小明和小华站在灯光下的不同位置，如果小明离灯较远，那么小明的投影比小华的投影_________.（填长或短）23．如图，小军、小珠之间的距离为2.8m，他们在同一盏路灯下的影长分别为1.7m，1.5m，已知小军、小珠的身高分别为1.7m，1.5m，则路灯的高为________m．24．由n个相同的小正方体堆成的几何体，其视图如下所示，则n的最大值是_____．25．以下给出的几何体：球、正方体、圆柱、圆锥中，主视图是矩形，俯视图是圆形的是_____．26．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.三、解答题27．一个几何体的三种视图如图所示．（1）这个几何体的名称是 __，其侧面积为 __；（2）画出它的一种表面展开图；（3）求出左视图中AB的长．28．如图，AB和DE直立在地面上的两根立柱，已知AB=5m,某一时刻AB在太阳光下的影子长BC=3m．（1）在图中画出此时DE在太阳光下的影子EF；（2）在测量AB影子长时，同时测量出EF=6m，计算DE的长．29．如图，这是一个由小正方体搭成的几何体从上面看得到的平面图形，小正方形中的数字表示该位置的小正方体的个数．请你画出从它的正面和左面看得到的平面图形．30．一个几何体由大小相同的小立方体搭成,从上面看到的几何体的形状图如图所示,其中小正方形的数字表示在该位置的小立方体块的个数,请画出从正面和从左面看到的这个几何体的形状图．【参考答案】一、选择题1．A2．C3．C4．D5．A6．A7．B8．B9．B10．C11．A12．A13．C14．A二、填空题15．【分析】设出树高利用所给角的正切值分别表示出两次影子的长然后作差建立方程即可【详解】如图在中设AB为x∴同理：∵两次测量的影长相差8米∴∴则树高为米故答案为：【点睛】本题考查了平行投影的应用太阳光线16．5【分析】根据俯视图打地基主视图疯狂盖左视图拆违章的原则解答可得【详解】几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5故答案为：5【点睛】本题考查学生对三视图的掌握程度和灵活运用能力17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定18．2【解析】考点：由三视图判断几何体分析：由主视图可得长方体的高和底面正方形的对角线长利用勾股定理即可求得长方体的底面边长解答：解：∵主视图的长为2俯视图为正方形∴长方体的底面边长为2÷=2∵主视图的19．081π【解析】如图由题意可知DE是☉O1的直径BC是☉O2的直径AO2⊥DE于O1AO2⊥BC于O2DE=12AO2=3O1O2=1∴DE∥BCAO1=2∴△ADE∽△ABC∴即∴BC=18∴O220．【解析】易得此几何体为圆柱底面直径为1高为2圆柱侧面积=底面周长×高代入相应数值求解即可解：主视图和左视图为长方形可得此几何体为柱体俯视图为圆可得此几何体为圆柱故侧面积=π×1×2=2π故答案为2π21．6【分析】根据题意画出示意图易得：Rt△EDC∽Rt△FDC进而可得；即DC2=EDFD代入数据可得答案【详解】根据题意作△EFC树高为CD且∠ECF=90°ED=3FD=12易得：Rt△EDC∽R22．长【解析】中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的影子短离点光源远的物体它的影子长据此判断即可解：中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的23．3【分析】如图由题意证明AB＝EBAB＝BF推出DB＝AB﹣17BN＝AB﹣15根据DN＝28构建方程求解即可【详解】解：如图由题意可得：在Rt△CDE中CD＝DE＝17m在Rt△MNF中MN＝NF24．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯25．圆柱【分析】根据三视图的基本知识分析各个几何体的三视图然后可解答【详解】解：俯视图是圆的有球圆柱圆锥主视图是矩形的有正方体圆柱故答案为：圆柱【点睛】本题考查了简单几何体的三视图熟记简单几何的三视图是26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键三、解答题27．28．29．30．【参考解析】一、选择题1．A解析：A【分析】先由主视图、左视图、俯视图求出原来的几何体共有10个正方体，再根据搭成的大正方体的共有4×3×3=36个小正方体，即可得出答案．【详解】解：由主视图可知，搭成的几何体有三层，且有4列；由左视图可知，搭成的几何体共有3行；第一层有7个正方体，第二层有2个正方体，第三层有1个正方体，共有10个正方体，∵搭在这个几何体的基础上添加相同大小的小正方体，以搭成一个大正方体，∴搭成的大正方体的共有4×3×3=36个小正方体，∴至少还需要36-10=26个小正方体．故选：A．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，关键是求出搭成的大正方体共有多少个小正方体．2．C解析：C【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看时，圆柱和长方体都是一个矩形，圆柱的矩形竖放在长方体矩形的中间．故选：C．【点睛】本题考查三视图的知识，左视图是从物体的左面看得到的视图．3．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.4．D解析：D【分析】根据平行投影的性质求解可得．【详解】一张矩形纸片在太阳光线的照射下，形成影子不可能是等边三角形，故选：D．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．5．A解析：A【分析】利用三视图的观察角度不同得出行数与列数，结合主视图得出答案．【详解】解：如图所示：由左视图可得此图形有3行，由俯视图可得此图形有3列，由主视图可得此图形最左边一列有4个小正方体，中间一列有1个小正方体，最右边一列有1个小正方体，故构成这个立体图形的小正方体有6个．故选：A．【点睛】此题主要考查了由三视图判断几何体，利用三视图得出几何体的形状是解题关键．6．A解析：A【分析】根据画三视图的方法，得到各行构成几何体的小正方体的个数，相加即可．【详解】综合三视图，第一行：第1列没有，第2列没有，第3列有1个；第二行：第1列有2个，第2列有2个，第3列有1个；第三行：第1列3个，第2列有2个，第3列没有；一共有：1＋2＋2＋1＋3＋2＝11个，故选：A ．【点睛】此题考查了几何体三视图的应用问题，解题的关键是根据三视图得出几何体结构特征． 7．B解析：B【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有4列，从左到右分别是1，2，3，2个正方形．【详解】由俯视图中的数字可得：主视图有4列，从左到右分别是1，2，3，2个正方形． 故选B ．【点睛】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．8．B解析：B【解析】【分析】先根据AC ⊥OB ，BD ⊥OB 可得出△AOC ∽△BOD ，由相似三角形的对应边成比例可求出BD 的长，进而得出BD ′＝1m ，再由圆环的面积公式即可得出结论．【详解】解：如图所示：∵AC ⊥OB ，BD ⊥OB ，∴△AOC ∽△BOD ， ∴OA AC OB BD =，即112BD=， 解得：BD ＝2m ， 同理可得：AC ′＝0.5m ，则BD ′＝1m ，∴S 圆环形阴影＝22π﹣12π＝3π（m 2）．故选B ．【点睛】考查的是相似三角形的应用以及中心投影，利用相似三角形的对应边成比例得出阴影部分的半径是解题关键．9．B解析：B【详解】解：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．综合三视图可知，这个几何体的底层有4个小正方体，第二层有2个小正方体，第，三层有1个小正方体，因此搭成这个几何体所用小正方体的个数是4+2+1=7个．故选B．考点：由三视图判断几何体.10．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线. 11．A解析：A【解析】【分析】找到从上面看所得到的图形即可．【详解】根据几何体的三视图，可知该几何体的俯视图是一个圆和一条线段.故选A．12．A解析：A【分析】由主视图和左视图的宽为x，结合两者的面积得出俯视图的长和宽，从而得出答案．【详解】∵S主=x2+2x=x（x+2），S左=x2+x=x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯=（x+2）（x+1）=x2+3x+2．故选A．【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．13．C解析：C【解析】【分析】先根据俯视图判断出几何体的形状，再根据主视图是从正面看画出图形即可．【详解】解：由俯视图可知，几何体共有两排，前面一排从左到右分别是1个和2个小正方体搭成两个长方体，后面一排分别有2个、3个、1个小正方体搭成三个长方体，并且这两排右齐，故从正面看到的视图为：．故选：C ．【点睛】本题考查几何体三视图，熟记三视图的概念并判断出物体的排列方式是解题的关键． 14．A解析：A【解析】解：此立体图形从正面看所得到的图形为矩形，里面有一条竖线且为实线，故选A ． 点睛：此题主要考查了简单几何体的三视图，关键是注意所有的看到的棱都应表现在三视图中．二、填空题15．【分析】设出树高利用所给角的正切值分别表示出两次影子的长然后作差建立方程即可【详解】如图在中设AB 为x ∴同理：∵两次测量的影长相差8米∴∴则树高为米故答案为：【点睛】本题考查了平行投影的应用太阳光线 解析：43【分析】设出树高，利用所给角的正切值分别表示出两次影子的长，然后作差建立方程即可．【详解】如图在Rt ABC 中，设AB 为xtan ∠=AB ACB BC ， ∴tan tan 60AB x BC ACB ==∠︒，同理：tan 30x BD =， ∵两次测量的影长相差8米，∴8tan 30tan 60x x -=︒︒， ∴43x ，则树高为43米．故答案为：43．【点睛】本题考查了平行投影的应用，太阳光线下物体影子的长短不仅与物体有关，而且与时间有关，不同时间随着光线方向的变化，影子的方向也在变化，解此类题，一定要看清方向．解题关键是根据三角函数的几何意义得出各线段的比例关系，从而得出答案． 16．5【分析】根据俯视图打地基主视图疯狂盖左视图拆违章的原则解答可得【详解】几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5故答案为：5【点睛】本题考查学生对三视图的掌握程度和灵活运用能力解析：5【分析】根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答可得．【详解】几何体分布情况如下图所示：则小正方体的个数为2+1+1+1=5，故答案为：5．【点睛】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案． 17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定解析：3π.【分析】由三视图可得这个几何体为圆柱，利用圆柱的体积公式求解即可.【详解】由三视图可得，此几何体为圆柱，所以圆柱的体积为3×π•(22)2=3π， 故答案为3π.【点睛】 本题考查了与三视图有关的计算，根据三视图确定这个几何体为圆柱是解决问题的关键. 18．2【解析】考点：由三视图判断几何体分析：由主视图可得长方体的高和底面正方形的对角线长利用勾股定理即可求得长方体的底面边长解答：解：∵主视图的长为2俯视图为正方形∴长方体的底面边长为2÷=2∵主视图的 解析：2【解析】考点：由三视图判断几何体．分析：由主视图可得长方体的高和底面正方形的对角线长，利用勾股定理即可求得长方体的底面边长．解答：解：∵主视图的长为，俯视图为正方形，∴长方体的底面边长为=2，∵主视图的高就是几何体的高，∴这个长方体的高和底面边长分别是3，2．点评：用到的知识点为：主视图反映几何体的长与高，注意物体摆放位置的不同得到主视图的形状也不同．19．081π【解析】如图由题意可知DE 是☉O1的直径BC 是☉O2的直径AO2⊥DE 于O1AO2⊥BC 于O2DE=12AO2=3O1O2=1∴DE ∥BCAO1=2∴△ADE ∽△ABC ∴即∴BC=18∴O2 解析：0.81π【解析】如图，由题意可知，DE 是☉O 1的直径，BC 是☉O 2的直径，AO 2⊥DE 于O 1，AO 2⊥BC 于O 2，DE=1.2，AO 2=3，O 1O 2=1，∴DE ∥BC ，AO 1=2，∴△ADE ∽△ABC, ∴12AO DE BC AO =，即1.223BC =, ∴BC=1.8，∴O 2C=0.9，∴S ☉O2=2(0.9)0.81ππ⋅=.点睛：本题解题的关键是作出如图所示的辅助线，这样即可构造出：△ADE∽△ABC，再利用相似三角形对应高之比等于相似比即可求得BC的长，从而即可得到☉O2的半径，使问题得到解决.20．【解析】易得此几何体为圆柱底面直径为1高为2圆柱侧面积=底面周长×高代入相应数值求解即可解：主视图和左视图为长方形可得此几何体为柱体俯视图为圆可得此几何体为圆柱故侧面积=π×1×2=2π故答案为2π解析：【解析】易得此几何体为圆柱，底面直径为1，高为2．圆柱侧面积=底面周长×高，代入相应数值求解即可．解：主视图和左视图为长方形可得此几何体为柱体，俯视图为圆可得此几何体为圆柱，故侧面积=π×1×2=2π．故答案为2π．21．6【分析】根据题意画出示意图易得：Rt△EDC∽Rt△FDC进而可得；即DC2=EDFD代入数据可得答案【详解】根据题意作△EFC树高为CD且∠ECF=90°ED=3FD=12易得：Rt△EDC∽R解析：6【分析】根据题意，画出示意图，易得：Rt△EDC∽Rt△FDC，进而可得ED DCDC FD；即DC2=ED?FD，代入数据可得答案．【详解】根据题意，作△EFC，树高为CD，且∠ECF=90°，ED=3，FD=12，易得：Rt△EDC∽Rt△DCF，有ED DCDC FD，即DC2=ED×FD，代入数据可得DC2=36，DC=6，故答案为6．22．长【解析】中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的影子短离点光源远的物体它的影子长据此判断即可解：中心投影的特点是：等高的物体垂直地面放置时在灯光下离点光源近的物体它的解析：长【解析】中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．据此判断即可．解：中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长，所以小明的投影比小华的投影长．综合考查了中心投影的特点和规律．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短23．3【分析】如图由题意证明AB＝EBAB＝BF推出DB＝AB﹣17BN＝AB﹣15根据DN＝28构建方程求解即可【详解】解：如图由题意可得：在Rt△CDE中CD ＝DE＝17m在Rt△MNF中MN＝NF解析：3【分析】如图，由题意证明AB＝EB，AB＝BF，推出DB＝AB﹣1.7，BN＝AB﹣1.5，根据DN＝2.8，构建方程求解即可．【详解】解：如图，由题意可得：在Rt△CDE中，CD＝DE＝1.7m，在Rt△MNF中，MN＝NF＝1.5m，∵∠CDE＝∠MNF＝90°，∴∠E＝∠F＝45°，∵AB⊥EF，∴AB＝EB＝BF，∴DB＝AB﹣1.7，BN＝AB﹣1.5，∵DN＝2.8m，∴2AB﹣1.7﹣1.5＝2.8，∴AB＝3（m），即路灯的高为3米．故答案为：3．【点睛】本题考查了中心投影和等腰直角三角形的判定和性质，属于常考题型，熟练掌握上述知识是解题的关键．24．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n 的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯 解析：18【分析】根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．【详解】综合主视图和俯视图，底面最多有2327++=个，第二层最多有2327++=个，第三层最多有2024++=个则n 的最大值是77418++=故答案为：18．【点睛】本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键． 25．圆柱【分析】根据三视图的基本知识分析各个几何体的三视图然后可解答【详解】解：俯视图是圆的有球圆柱圆锥主视图是矩形的有正方体圆柱故答案为：圆柱【点睛】本题考查了简单几何体的三视图熟记简单几何的三视图是 解析：圆柱．【分析】根据三视图的基本知识，分析各个几何体的三视图然后可解答．【详解】解：俯视图是圆的有球、圆柱、圆锥，主视图是矩形的有正方体、圆柱，故答案为：圆柱．【点睛】本题考查了简单几何体的三视图，熟记简单几何的三视图是解题关键．26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．三、解答题27．（1）正三棱柱，72；（2）见解析；（3）23【分析】（1）由三视图可知，该几何体为正三棱柱，再根据正三棱柱侧面积计算公式计算可得； （2）画出正三棱柱的展开图即可；（3）在EFG ∆中，作EH FG ⊥于点H ，根据勾股定理求出EH ，即可得到AB ．【详解】解:()1由三视图可知，该几何体为正三棱柱；这个几何体的侧面积为36472⨯⨯=；故答案为：正三棱柱；72．()2展开图如下：()3在EFG ∆中，作EH FG ⊥于点H ，则2FH =，224223EH =-=AB ∴长23【点睛】本题考查三视图、几何体的侧面展开图等知识，解题的关键是理解三视图、看懂三视图，属于中考常考题型．28．（1）详见解析；（2）10m【分析】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影；（2）易证△ABC∽△DEF，再根据相似三角形的对应边成比例进行解答即可.【详解】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影．（2）∵AC∥DF，∴∠ACB=∠DFE，∵∠ABC=∠DEF=90°，∴△ABC∽△DEF，∴AB：DE=BC：EF，∵AB=5m，BC=3m，EF=6m，∴5：DE=3：6，∴DE=10m．【点睛】本题主要考查相似三角形的应用，解此题的关键在于熟练掌握相似三角形的判定与性质. 29．见解析【分析】根据几何体的三视图的性质作图即可．【详解】如图所示，即为所求．【点睛】本题考查了几何体三视图的问题，掌握几何体三视图的性质是解题的关键．30．答案见解析.【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，2，3；左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．【详解】解：作图如下：【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．。

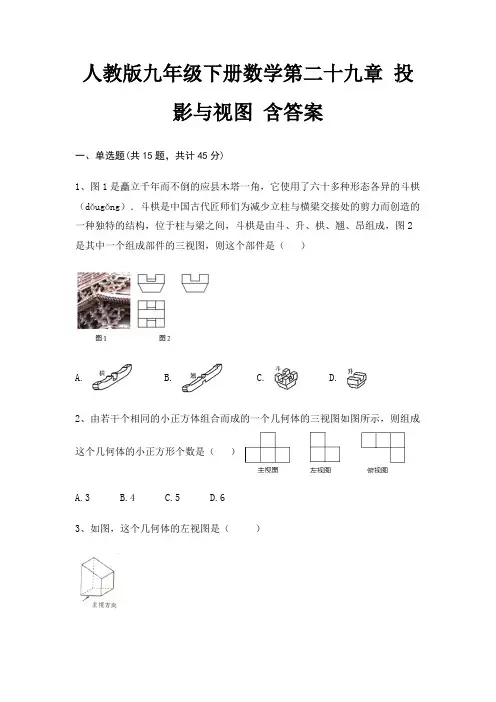

人教版九年级下册数学第二十九章投影与视图含答案一、单选题(共15题，共计45分)1、图1是矗立千年而不倒的应县木塔一角，它使用了六十多种形态各异的斗栱（dǒugǒng）．斗栱是中国古代匠师们为减少立柱与横梁交接处的剪力而创造的一种独特的结构，位于柱与梁之间，斗栱是由斗、升、栱、翘、昂组成，图2是其中一个组成部件的三视图，则这个部件是（）A. B. C. D.2、由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方形个数是（）A.3B.4C.5D.63、如图，这个几何体的左视图是（）A. B. C. D.4、如图，正六棱柱的主视图是（）A. B. C. D.5、如图是由5个相同的小正方体构成的几何体，其俯视图是（）A. B. C. D.6、如图是一个几何体的三视图，其中主视图、左视图都是腰为13cm，底为10cm的等腰三角形，则这个几何的侧面积是 ( )A.60πcm 2B.65πcm 2C.70πcm 2D.75πcm 27、当投影线由上到下照射水杯时，如图所示，那么水杯的正投影是（）A. B. C. D.8、一个几何体的三视图如图所示，则这个几何体是（）A.三棱锥B.三棱柱C.圆柱D.长方体9、某几何体的三视图如图所示，则该几何体是（）A.圆柱B.三棱柱C.长方体D.四棱锥10、在一盏路灯的周围有一圈栏杆,则下列叙述中不正确的是( )A.若栏杆的影子落在围栏里,则是在太阳光照射下形成的B.若这盏路灯有影子,则说明是在白天形成的C.若所有栏杆的影子都在围栏外,则是在路灯照射下形成的D.若所有栏杆的影子都在围栏外,则是在太阳光照射下形成的11、下面四幅图中，（）不是无盖的正方体盒子的展开图.A. B. C. D.12、如图是4块小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小方块的个数，其主视图是（）A. B. C. D.13、下列水平放置的四个几何体中，主视图与其它三个不相同的是（）A. B. C. D.14、如图是由5个相同的小正方体组成的立体图形，这个立体图形的左视图是（）A. B. C. D.15、如图，太阳光线与地面成60°的角，照在地面的一只排球上，排球在地面的投影长是14 ，则排球的直径是（）A.7cmB.14cmC.21cmD.21 cm二、填空题(共10题，共计30分)16、小亮的身高为1.8米，他在路灯下的影子长为2米；小亮距路灯杆底部为3米，则路灯灯泡距离地面的高度为________ 米．17、俯视图为圆的几何体是________，________.18、一块直角三角形板ABC，∠ACB＝90°，BC＝12 cm，AC＝8 cm，测得BC边的中心投影B1C1长为24 cm，则A1B1长为________ cm.19、如图，长方体的棱AB长为4，棱BC长为3，棱BF长为2，P为HG的中点，一只蚂蚁从点A出发，沿长方体的表面爬行到点处吃食物，那么它爬行的最短路程是________.20、由一些大小相同的小正方体搭成的几何体的从正面看和从上面看，如图所示，则搭成该几何体的小正方体最多是________ 个．21、若要使如图中的平面展开图折叠成正方体后，相对面上的两个数为相反数，则________.22、一个几何体的三视图如图所示，则该几何体的侧面展开图的面积为________．23、在右边的展开图中，分别填上数字1，2，3，4，5，6，使得折叠成正方体后，相对面上的数字之和相等，则a=________ ，b=________ ，c=________24、圆锥有________个面，它的侧面展开图是________．25、若要使图中的展开图按虚线折叠成正方体后，相对面上两个数之和为10，则x+y=________.三、解答题(共5题，共计25分)26、一个几何体的三视图如图，求这个几何体的侧面积？27、如图是一个正方体的表面展开图，请回答下列问题：（1）与面B、C相对的面分别是？（2）若A=a3+a2b+3，B=a2b﹣3，C=a3﹣1，D=﹣（a2b﹣6），且相对两个面所表示的代数式的和都相等，求E、F分别代表的代数式．28、已知：如图，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻，AB 在阳光下的投影BC=4m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影长时，同时测出DE在阳光下的投影长为6m，请你计算DE的长．29、已知Rt△DEF与等腰△ABC如图放置（点A与F重合，点D，A，B在同一直线上），AD=3，AB=BC=4，∠EDF=30°，∠ABC=120°．（1）求证：ED∥AC；（2）Rt△DEF沿射线AB方向平移，平移距离为a，当点D与点B重合时停止移动：①当E在BC上时，求a；②设△DEF与△ABC重叠部分的面积为S，请直接写出S与平移距离a之间的函数关系式，并写出相应的自变量a的取值范围．30、一个正方体6个面分别写着1、2、3、4、5、6，根据下列摆放的三种情况，那么每个数对面上的数是几？参考答案一、单选题(共15题，共计45分)1、C2、C3、B4、D5、B6、B7、D8、B9、C10、D11、D12、D13、D14、A15、C二、填空题(共10题，共计30分)16、17、18、19、20、21、22、23、24、25、三、解答题(共5题，共计25分)26、28、30、。

人教版九年级下册数学第29章投影与视图同步练习题29．1 投影1．小明拿一个等边三角形木框在太阳下玩耍，发现等边三角形木框在地面上的投影不可能是()2．小飞晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说，广场上的大灯泡一定位于两人．3．一根笔直的小木棒(记为线段AB)，它的正投影为线段CD，则下列各式中一定成立的是() A．AB＝CD B．AB≤CDC．AB>CD D．AB≥CD4．如图，如果在阳光下你的身影的方向是北偏东60°方向，那么太阳相对于你的方向是()A．南偏西60°B．南偏西30°C．北偏东60° D．北偏东30°5．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是()6．如图，小华、小军、小丽同时站在路灯下，其中小军和小丽的影子分别是AB，CD. (1)请你在图中画出路灯灯泡所在的位置(用点P表示)；(2)画出小华此时在路灯下的影子(用线段EF表示)．7．如图，已知线段AB＝2 cm，投影面为P，太阳光线与地面垂直．(1)当AB垂直于投影面P时(如图1)，请画出线段AB的投影；(2)当AB平行于投影面P时(如图2)，请画出它的投影，并求出正投影的长；(3)在(2)的基础上，点A不动，线段AB绕点A在垂直于投影面P的平面内逆时针旋转30°，请在图3中画出线段AB的正投影，并求出其正投影长．29.2 三视图第1课时几何体的三视图1．下列立体图形中，主视图是圆的是()2．如图是由四个小正方体叠成的一个几何体，它的左视图是()3．如图，水平的讲台上放置的圆柱形笔筒和正方体形粉笔盒，其俯视图是()4．如图所示几何体的左视图是()5．将如图所示的两个平面图形绕轴旋转一周，对其所得的立体图形，下列说法正确的是()A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同6．图中物体的一个视图(a)的名称为．7．画出如图所示圆柱的三视图．8．画出如图所示几何体三视图．9.下列四个几何体中，主视图与左视图相同的几何体有()A．1个 B．2个C．3个D．4个10．如图是一个空心圆柱体，其左视图正确的是()11．形状相同、大小相等的两个小木块放置于桌面，其俯视图如图，则其主视图是()12．如图，一个正方体切去一个三棱锥后所得几何体的俯视图是()13．一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图(从正面、左面、上面看得到的视图)．14．一种机器上有一个进行转动的零件叫燕尾槽(如图)，为了准确做出这个零件，请画出它的三视图．15．中央电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为下列几何体中的哪一个？选择并说明理由．第2课时由三视图确定几何体1．如图是某几何体的三视图，则这个几何体是()A．棱柱 B．圆柱C．棱锥 D．圆锥2．一个几何体的三视图如图所示，这个几何体是()A．圆柱 B．棱柱C．圆锥 D．球3．如图所示，所给的三视图表示的几何体是()A．圆锥 B．正三棱锥C．正四棱锥 D．正三棱柱4．如图是由几个相同小正方体组成的立体图形的俯视图，图上的数字表示该位置上方小正方体的个数，这个立体图形的左视图是()5．图中的三视图所对应的几何体是()6．已知一个正棱柱的俯视图和左视图如图，则其主视图为()7．某几何体的三视图如图所示，则组成该几何体共用了小方块()A．12块B．9块C．7块D．6块8．如图所示是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则小立方体不可能是()A．6个B．7个 C．8个 D．9个第3课时由三视图确定几何体的表面积或体积1．如图是一个几何体的三视图，根据图中提供的数据(单位： cm)可求得这个几何体的体积为()A．2 cm3B．3 cm3C．6 cm3D．8 cm32．如图是一几何体的三视图，由图中数据计算此几何体的侧面积为．(结果保留π)3．如图是某工件的三视图，求此工件的全面积．4．如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积，结果为 cm2.(结果可保留根号)5．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．6．如图是一个几何体的三视图(单位：cm)．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这个路线的最短长度．参考答案：第二十九章投影与视图29．1 投影1．B2．中间的上方．3．D4．A5．D6．解：如图所示．7．解：(1)点C为所求的投影．(2)线段CD为所求的投影，CD＝2 cm.(3)线段CD为所求的投影，CD＝2cos30°＝ 3 cm.29.2 三视图第1课时几何体的三视图1．D2．A3．D4．A5．D6．主视图．7．解：如图所示．8．解：如图所示．9. D10．B11．D12．D13．解：如图.14．解：如图.15．解：比较各几何体的三视图，考虑是否有长方形，圆及三角形即可．对于A，三视图分别为长方形、三角形、圆(含直径)，符合题意；对于B，三视图分别为三角形、三角形、圆(含圆心)，不符合题意；对于C，三视图分别为正方形、正方形、正方形，不符合题意；对于D，三视图分别为三角形、三角形、矩形(含对角线)，不符合题意；故选A.第2课时由三视图确定几何体1．D2．A3．D4．B5．B6．D7．D8．D 提示：如图，根据左视图可以推测d＝e＝1，a，b，c中至少有一个为2. 当a，b，c中一个为2时，小立方体的个数为：1＋1＋2＋1＋1＝6；当a，b，c中两个为2时，小立方体的个数为：1＋1＋2＋2＋1＝7；当a，b，c三个都为2时，小立方体的个数为：1＋1＋2＋2＋2＝8.所以小立方体的个数可能为6个、7个或8个．故选D.第3课时由三视图确定几何体的表面积或体积1．B2．10π．3．解：由三视图可知，该工件为底面半径为10 cm、高为30 cm的圆锥体．圆锥的母线长为302＋102＝1010(cm)，圆锥的侧面积为12×20π×1010＝ 10010π(cm 2)，圆锥的底面积为102π＝100π(cm 2)，圆锥的全面积为100π＋10010π＝100(1＋10)π(cm 2)．45．解：该几何体的形状是直四棱柱，由三视图知，棱柱底面菱形的对角线长分别为 4 cm ，3 cm.∴菱形的边长为（32）2＋22＝52(cm )，棱柱的侧面积为52×8×4＝80(cm 2)． 6．解：(1)圆锥．(2)表面积S ＝S 扇形＋S 圆＝πrl ＋πr 2＝12π＋4π＝16π(cm 2)．(3)如图将圆锥侧面展开，线段BD 为所求的最短长度．由条件，得∠BAB ′＝120°，C 为弧BB ′的中点，∴BD ＝33(cm )．。

学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图，左图是由4个大小相同的正方体组合而成的几何体，其主视图是（）A．B．C．D．2．桌面上放着长方体和圆柱体各1个，按下图所示的方式摆放在一起，其左视图是（）A．B．C．D．3．下面几何体的左视图是( )A．B．C．D．4．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．35．若干个桶装方便面摆放在桌子上，小明从三个不同方向看到的图形如右图所示，则这一堆方便面共有（）A．5桶B．6桶C．9桶D．12桶6．如图，是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的主视图(从正面看)是( )A ．B ．C ．D ． 7．如图所示立体图形,从上面看到的图形是（ ）A ．B ．C ．D ． 8．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（ ）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm 9．如图所示的几何体，它的左视图是（ ）A ．B ．C ．D ． 10．如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（ ）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变11．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A．7 B．8 C．9 D．1012．某展厅要用相同的正方体木块搭成一个展台，从正面、左面、上面看到的形状如图所示，请判断搭成此展台共需这样的正方体（）．A．6个B．5个C．4个D．3个13．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．14．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A．B．C．D．二、填空题15．如图所示，是由一些相同的小立方体搭成的几何体分别从正面、左面、上面看到的该几何体的形状图，那么构成这个立体图形的小正方形有________个．16．如图所示是一种棱长分别是2cm，3cm，4cm的长方体积木，现要用若干块这样的积木来搭建大长方体，如果用6块积木来搭，那么搭成的大长方体的表面积最小是________2cm．17．广场上一个大型艺术字板块在地上的投影如图所示，则该投影属于_____．（填写“平行投影”或“中心投影”）18．一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状如下，那么搭成这样一个几何体，最少需要_____个这样的小立方块，最多需要_____个这样的小立方块．19．如图是一个几何体的三视图，根据图示的数据可计算出该几何体的表面积为_____．20．已知一个物体由x个相同的正方体堆成，它的正视图和左视图如图所示，那么x的最大值是_____．21．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.22．一个几何体是由一些大小相同的小正方块摆成的，其俯视图与主视图如图所示，则组成这个几何体的小正方块最多有________．23．如图，是由一些相同的小正方体构成的立体图形的三视图这些相同的小正方体的个数是______．24．桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由___________个这样的正方体组成.25．一个几何体由几个大小相同的小正方体搭成，这个几何体的俯视图和左视图如图所示，则这个几何体中小正方体的个数最少是________个．26．如图，将19个棱长为a的正方体按如图摆放，则这个几何体的表面积是_____．三、解答题27．如图是由10个同样大小的小正方体搭成的物体.（1）请画阴影分别表示从正面、上面观察得到的平面图形的示意图；（2）分别从正面、上面观察这个图形，得到的平面图形不变的情况下，你认为最多还可以添加个小正方体.从正面看从上面看28．如图，是由几个边长为1的小立方体所组成几何体的俯视图，小正方形中的数字表示在该位置的小正方体的个数，请画出这个几何体的主视图和左视图，并求出这个几何体的表面积．29．如图，是由8个大小相同的小正方体组合成的简单几何体.（1）该几何体的主视图如图所示，请在下面方格纸中分别画出它的左视图和俯视图：（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和主视图不变，那么请画出添加小正方体后所得几何体所有可能的左视图.30．如图，由几个相同的小正方体搭成一个几何体，请画出这个几何体的三种视图.(在所提供的方格内涂上相应的阴影即可）【参考答案】一、选择题1．D2．C3．C4．B5．A6．B7．C8．C9．D10．D11．C12．C13．D14．D二、填空题15．5【分析】易得这个几何体共有2层由俯视图可得第一层正方体的个数由主视图和左视图可得第二层正方体的个数相加即可【详解】解：由从上面看到的图形易得最底层有4个正方体第二层有1个正方体那么共有4+1=5（16．168【分析】如果用6块来搭那么搭成的大长方体表面积最小是长3×2=6cm宽4cm高3×2=6cm的长方体的表面积根据长方体的表面积公式即可求解【详解】解：长3×2=6cm宽4cm高3×2=6cm（17．中心投影【解析】【分析】找出光源即可得出结果【详解】如图可知该投影属于中心投影故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行而中心投影的投影线交于一点主要从形成投影18．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个19．90π【分析】根据圆锥侧面积公式首先求出圆锥的侧面积再求出底面圆的面积为即可得出表面积【详解】解：∵如图所示可知圆锥的高为12底面圆的直径为10∴圆锥的母线为：13∴根据圆锥的侧面积公式：πrl=π20．11【解析】综合正视图和左视图底面最多有3×3=9个小正方体第二层最多有2个小正方体那么x的最大值应该是9+2=11故答案为：11点睛：本题考查对三视图的理解应用及空间想象能力本题中虽然没有告诉俯视21．4或5【解析】如图方块有4或5块22．6【解析】符合条件的最多情况为：即最多为2+2+2=623．5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体考点：几何体的三视图24．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为1325．5【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由左视图可得第二层所须小正方体最少的个数相加即可得答案【详解】由俯视图和左视图可知此几何体有2层第一层有4个小正方体第二层最少有1个小正26．54a2【分析】求这个几何体的表面积就要数出这个几何体中小正方体漏在外面的面的个数从前后左右上下方向上来数然后用一个面的面积乘面的个数即可【详解】解：从前后左右上下方向看到的面数分别为：101088三、解答题27．28．29．30．【参考解析】一、选择题1．D解析：D【分析】根据主视图的概念即可求解．【详解】A．是左视图．故该选项错误；B．不是主视图．故该选项错误；C．是俯视图．故该选项错误；D．是主视图．故该选项正确．故选：D【点睛】此题主要考查组合体的三视图，正确理解每种视图的概念是解题的关键．2．C解析：C【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看时，圆柱和长方体都是一个矩形，圆柱的矩形竖放在长方体矩形的中间．故选：C．【点睛】本题考查三视图的知识，左视图是从物体的左面看得到的视图．3．C解析：C【分析】根据三视图的定义，从左边观察可得.【详解】从左面看可得到左边有2个正方形，右边有1个正方形．故选:C．【点睛】考核知识点：三视图.注意观察的方向.4．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．5．A解析：A【分析】根据三视图得到层数及每层的桶数，即可得到答案.【详解】由图可知：共2层，最底层有3桶，最顶层有2桶，共5桶，【点睛】此题考查三视图的实际应用，会看三视图的组成特点及分析得到层数，每层的数量是解题的关键.6．B解析：B【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有4列，从左到右分别是1，2，3，2个正方形．【详解】由俯视图中的数字可得：主视图有4列，从左到右分别是1，2，3，2个正方形．故选B．【点睛】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．7．C解析：C【分析】从上面看到3列正方形，找到相应列上的正方形的个数即可．【详解】从上面看得到从左往右3列正方形的个数依次为2，1，1，故选C．【点睛】本题考查了简单组合体的三视图，解决本题的关键是得到3列正方形具体数目．8．C解析：C【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．9．D解析：D【解析】分析：根据从左边看得到的图形是左视图，可得答案．详解：从左边看是等长的上下两个矩形，上边的矩形小，下边的矩形大，两矩形的公共边是虚线，点睛：本题考查了简单组合体的三视图，从左边看得到的图形是左视图．10．D解析：D【解析】试题分析：将正方体①移走前的主视图正方形的个数为1，2，1；正方体①移走后的主视图正方形的个数为1，2；发生改变．将正方体①移走前的左视图正方形的个数为2，1，1；正方体①移走后的左视图正方形的个数为2，1，1；没有发生改变．将正方体①移走前的俯视图正方形的个数为1，3，1；正方体①移走后的俯视图正方形的个数，1，3；发生改变．故选D．【考点】简单组合体的三视图．11．C解析：C【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C．【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．12．C解析：C【分析】这些正方体分前、后两排，左、右两行．后排左边是一列2个正方体，右边一个正方体；前排1个正方体，与后排右列对齐．【详解】如图搭成此展台共需这样的正方体（如下图）共需4个这样的正方体．故选C.【点睛】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形．13．D解析：D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．14．D解析：D【解析】【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】从正面看易得第一层左侧有1个正方形，第二层有3个正方形．故选D．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．二、填空题15．5【分析】易得这个几何体共有2层由俯视图可得第一层正方体的个数由主视图和左视图可得第二层正方体的个数相加即可【详解】解：由从上面看到的图形易得最底层有4个正方体第二层有1个正方体那么共有4+1=5（解析：5【分析】易得这个几何体共有2层，由俯视图可得第一层正方体的个数，由主视图和左视图可得第二层正方体的个数，相加即可．【详解】解：由从上面看到的图形易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5（个）正方体组成．故答案为5．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．16．168【分析】如果用6块来搭那么搭成的大长方体表面积最小是长3×2=6cm 宽4cm高3×2=6cm的长方体的表面积根据长方体的表面积公式即可求解【详解】解：长3×2=6cm宽4cm高3×2=6cm（解析：168【分析】如果用6块来搭，那么搭成的大长方体表面积最小是长3×2=6cm，宽4cm，高3×2=6cm的长方体的表面积，根据长方体的表面积公式即可求解．【详解】解：长3×2=6cm，宽4cm，高3×2=6cm（4×6+4×6+6×6）×2=（24+24+36）×2=84×2=168（cm2）．故答案为：168．【点睛】考查了几何体的表面积，关键是熟练掌握长方体的表面积公式，难点是得到搭成的大长方体的长宽高．17．中心投影【解析】【分析】找出光源即可得出结果【详解】如图可知该投影属于中心投影故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行而中心投影的投影线交于一点主要从形成投影解析：中心投影【解析】【分析】找出光源即可得出结果.【详解】如图可知，该投影属于中心投影.故答案为：中心投影【点睛】平行投影与中心投影之间的区别是平行投影的投影线互相平行，而中心投影的投影线交于一点．主要从形成投影的光线来比较两者的区别．18．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个解析：6 8【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】综合主视图和俯视图，这个几何体的底层有4个小正方体，第二层最少有2个，最多有4个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+2=6个，至多需要小正方体木块的个数为：4+4=8个，故答案为6，8．【点睛】此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．19．90π【分析】根据圆锥侧面积公式首先求出圆锥的侧面积再求出底面圆的面积为即可得出表面积【详解】解：∵如图所示可知圆锥的高为12底面圆的直径为10∴圆锥的母线为：13∴根据圆锥的侧面积公式：πrl=π解析：90π【分析】根据圆锥侧面积公式首先求出圆锥的侧面积，再求出底面圆的面积为，即可得出表面积．【详解】解：∵如图所示可知，圆锥的高为12，底面圆的直径为10，∴圆锥的母线为：13，∴根据圆锥的侧面积公式：πrl=π×5×13=65π，底面圆的面积为：πr2=25π，∴该几何体的表面积为90π．故答案为90π．20．11【解析】综合正视图和左视图底面最多有3×3=9个小正方体第二层最多有2个小正方体那么x的最大值应该是9+2=11故答案为：11点睛：本题考查对三视图的理解应用及空间想象能力本题中虽然没有告诉俯视解析：11【解析】综合正视图和左视图，底面最多有3×3=9个小正方体，第二层最多有2个小正方体，那么x的最大值应该是9+2=11.故答案为：11．点睛：本题考查对三视图的理解应用及空间想象能力．本题中虽然没有告诉俯视图，但是说明了x取最大值也就间接的说明了俯视图的情况．21．4或5【解析】如图方块有4或5块解析：4或5【解析】如图方块有4或5块.22．6【解析】符合条件的最多情况为：即最多为2+2+2=6解析：6【解析】符合条件的最多情况为：即最多为2+2+2=623．5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体考点：几何体的三视图解析：5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体．考点：几何体的三视图24．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为13解析：13【分析】主视图、左视图是分别从物体正面、左面看，所得到的图形．【详解】易得第一层最多有9个正方体，第二层最多有4个正方体，所以此几何体共有13个正方体．故答案为13．25．5【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由左视图可得第二层所须小正方体最少的个数相加即可得答案【详解】由俯视图和左视图可知此几何体有2层第一层有4个小正方体第二层最少有1个小正解析：5【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由左视图可得第二层所须小正方体最少的个数，相加即可得答案．【详解】由俯视图和左视图可知此几何体有2层，第一层有4个小正方体，第二层最少有1个小正方体，∴这个几何体中小正方体的个数最少是5个，故答案为：5【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．26．54a2【分析】求这个几何体的表面积就要数出这个几何体中小正方体漏在外面的面的个数从前后左右上下方向上来数然后用一个面的面积乘面的个数即可【详解】解：从前后左右上下方向看到的面数分别为：101088解析：54a2【分析】求这个几何体的表面积，就要数出这个几何体中小正方体漏在外面的面的个数，从前、后、左、右、上、下方向上来数，然后用一个面的面积乘面的个数即可．【详解】解：从前、后、左、右、上、下方向看到的面数分别为：10，10，8，8，9，9所以表面积为（10＋10＋8＋8＋9＋9 ）a2＝54a2，故答案为：54a2．【点睛】本题主要考查组合体的表面积，分析图形，掌握表面积的计算公式是解题的关键．三、解答题27．（1）见解析；（2）3【分析】(1)左视图有3列，每列小正方数形数目分别为3，1，2，俯视图有3列，每列小正方形数目分别为3，2，1．再根据小正方形的位置可画出图形；(2)根据两个平面图形不变的情况下，得出可以添加的小正方体个数．【详解】解：(1)如图，从上面看从正面看(2)在上面两个平面图形不变的情况下，可以将多添加的小正方体放在最左侧的那一列上，最多还可以添加 3个小正方体．故答案为：3.【点睛】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．28．见解析，44【分析】根据主视图、左视图、俯视图的画法画出相应的图形即可；表面积为三种视图的面积和的2倍．【详解】解:这个几何体的主视图和左视图如图所示,表面积为：（8+8+6）×2＝44.【点睛】本题主要考查简单几何体的三视图的画法,主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形,解决本题的关键是要熟练掌握三视图的画法. 29．（1）详见解析；（2）详见解析.【分析】(1)左视图有两列,小正方形的个数分别是3，1;俯视图有两排，上面-排有4个小正方形，下面一排有2个小正方形;(2) 根据题意可得此正方体应该添加在前排第2个小正方体上，进而可得左视图.【详解】（1）如图所示；（2）添加后可得如图所示的几何体:左视图分别是:【点睛】此题主要考查了画三视图，关键是掌握在画图时一定要将物体的边缘、棱、顶点都体现出来,看得见的轮廓线都画成实线，看不见的画成虚线,不能漏掉.本题画几何体的三视图时应注意小正方形的数目及位置.30．见详解【分析】几何体的主视图有3列，每列小正方形数目分别为3，2，1；左视图有3列，每列小正方形数目分别为3，2，1；俯视图有3列，每行小正方形数目分别为3，2，1.即可画出三视图.【详解】解：如图所示：【点睛】此题考查了三视图的作图，主视图、左视图、俯视图是分别从物体正面、侧面和上面看所得到的图形．。

九年级数学（下）第二十九章《投影与视图》全章测试题一、选择题1．平行投影中的光线是( )A．平行的B．聚成一点的C．不平行的D．向四面八方发散2．正方形在太阳光下的投影不可能是( )A．正方形B．一条线段C．矩形D．三角形3．如图1，将一块正方形纸片沿对角线折叠一次，然后在得到的三角形的三个角上各挖去一个圆洞，最后将正方形纸片展开，得到的图案是( )4．由一些完全相同的小立方块搭成的几何体的三视图如图所示，那么搭成这个几何体所用的小立方块的个数是( )第4题图A．8 B．7 C．6 D．5 5．如图是某几何体的三视图及相关数据，则判断正确的是( )第5题图A．a＞c B．b＞cC．4a2＋b2＝c2D．a2＋b2＝c26．若干个正方体形状的积木摆成如图所示的塔形，平放于桌面上，上面正方体的下底四个顶点是下面相邻正方体的上底各边中点，最下面的正方体棱长为1，如果塔形露在外面的面积超过7，则正方体的个数至少是( )A．2 B．3C．4 D．5二、填空题7．一个圆柱的俯视图是______，左视图是______．8．如果某物体的三视图如图所示，那么该物体的形状是______．第8题图9．一空间几何体的三视图如图所示，则这个几何体的表面积是______cm2．第9题图10．如图，水平放置的长方体的底面是边长为2和4的矩形，它的左视图的面积为6，则长方体的体积等于______．三、解答题11．楼房、旗杆在路灯下的影子如图所示．试确定路灯灯炮的位置，再作出小树在路灯下的影子．(不写作法，保留作图痕迹)12．画出图中的九块小立方块搭成几何体的主视图、左视图和俯视图．13．如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请画出这个几何体的主视图和左视图．14．如图是一个几何体的主视图和俯视图，求该几何体的体积( 取3.14)．15．拿一张长为a，宽为b的纸，作一圆柱的侧面，用不同的方法作成两种圆柱，画出图形并求这两种圆柱的表面积．答案与提示第二十九章 投影与视图全章测试1．A ． 2．D ． 3．A ． 4．A ． 5．D ． 6．B ． 7．圆；矩形． 8．三棱柱． 9．48π． 10．24． 11．如图：12．如图：13．如图：14．体积为π×102×32＋30×25×40≈40 048(cm 3)．15．第一种：高为a ，表面积为;π221b ab S +=第二种：高为b ，表面积为⋅+=π222a ab S。

九年级数学下册《第二十九章投影》练习题附答案解析-人教版班级:___________姓名：___________考号：____________一、单选题1．小明在操场上练习双杠时，则发现两横杠在地上的影子（）．A．相交B．平行C．垂直D．无法确定2．身高1.6米的小明同学利用相似三角形测量学校旗杆的高度，上午10点，小明在阳光下的影长为1米，此时测得旗杆的影长为9米，则学校旗杆的高度是（）A．9米B．10米C．13.4米D．14.4米3．如图是某学校操场上单杠（图中实线部分）在地面上的影子（图中虚线部分），可判断形成该影子的光线为（）A．该影子实际不可能存在B．可能是太阳光线也可能是灯光光线C．太阳光线D．灯光光线4．在下列四幅图形中能表示两棵小树在同一时刻阳光下影子的图形的可能是( )A．A B．B C．C D．D5．如图，正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板，在灯光照射下，正方形纸板在地面上形成的影子的形状可以是（）A ．B ．C ．D ． 6．如果在同一盏路灯下，小明与小强的影子一样长，下列说法正确的是（ ）A ．小明比小强的个子高B ．小强比小明的个子高C ．两个人的个子一样高D ．无法判断谁的个子高7．下列物体的影子中不正确的是（ ）A ．B ．C ．D ．8．正方形在太阳光下的投影不可能是（ ）．A ．正方形B ．一条线段C ．矩形D ．三角形9．如图，在平面直角坐标系中点A ，B 分别在x 轴负半轴和y 轴正半轴上，点C 在OB 上:1:2OC BC =，连接AC ，过点O 作OP AB ∥交AC 的延长线于P ．若()1,1P ，则tan OAP ∠的值是（ ）A B C ．13 D ．310．如图，树AB 在路灯O 的照射下形成投影AC ，已知树的高度3m AB =，树影4m AC =，树AB 与路灯O 的水平距离6m AP =，则路灯高PO 的长是（ ）A ．2mB ．4.5mC ．7.5mD ．12m11．如图，在直角坐标系中点P (2，2)是一个光源．木杆AB 两端的坐标分别为(0，1)，(3，1)．则木杆AB 在x 轴上的投影长为（ ）A ．3B ．4C ．5D ．612．当投影线由物体的左方射到右方时，则如图所示几何体的正投影是( )A ．B ．C ．D ．13．当棱长为20的正方体的某个面平行于投影面时，则这个面的正投影的面积为（）A．20 B．300 C．400 D．60014．下列关于投影与视图的说法正确的是（）A．平行投影中的光线是聚成一点的B．线段的正投影还是线段C．三视图都是大小相同的圆的几何体是球D．正三棱柱的俯视图是正三角形15．下列投影是正投影的是( )A．①B．②C．③D．都不是16．小明在太阳光下观察矩形木板的影子，不可能是（）A．平行四边形B．矩形C．线段D．梯形17．下列四幅图，表示两棵树在同一时刻阳光下的影子是（）A．B．C．D．18．几何体在平面P的正投影，取决于()①几何体形状；②投影面与几何体的位置关系；③投影面P的大小．A．①②B．①③C．②③D．①②③二、解答题19．①操作方法：选一名学生为观测者，在他和旗杆之间的地面上直立一根高度已知的标杆，观测者前后调整自己的位置，使旗杆顶部、标杆顶部与眼睛恰好在同一直线上时，则分别测出，以及，然后测出即可求出旗杆的高度．②点拨：如图，过点A作AN⊥DC于N，交EF于M．△_____∽△_____∴()()=()()，代入测量数据即可求出旗杆CD的高度．20．如图，在安装路灯AB的路面CD比种植树木的地面PQ高 1.2mCP=，身高1.8m的红英MN站在距离C点15米的路面上．在路灯的照射下，路基CP留在地面上的影长EP为0.4米(1)画出红英MN在地面的影子NF；(2)若红英留在路面上的影长NF为3m，求路灯AB的高度．21．如图，一艘货轮在海面上航行，准备要停靠到码头C，货轮航行到A处时，则测得码头C在北偏东60°方向上．为了躲避A，C之间的暗礁，这艘货轮调整航向，沿着北偏东30°方向继续航行，当它航行到B处后，又沿着南偏东70°方向航行20海里到达码头C．求货轮从A到B航行的距离（结果精确到0.1海里．参考数据：sin50°≈0.766，cos50°≈0.643，tan50°≈1.192）．22．如图，湖中一古亭，湖边一古柳，一沉静，一飘逸、碧波荡漾，相映成趣．某活动小组赏湖之余，为了测量古亭与古柳间的距离，在古柳A处测得古亭B位于北偏东60°，他们向南走50m到达D点，测得古亭B位于北偏东45°，求古亭与古柳之间的距离AB 1.41 1.73，结果精确到1m）．23．分别画出下列几个几何体从正面和上面看的正投影．24．如图，在山坡上种树，要求株距（相邻两树间的水平距离）是5.5m，测得斜坡的倾斜角是24︒．求斜坡上相邻两树间的坡面距离（结果保留小数点后一位）．三、填空题25．如图所示是两棵小树在同一时刻的影子，可以断定这是_______投影．（填“平行投影”或“中心投影”）26．如图，在ABC 中8cm,16cm AB AC ==，点P 从A 出发，以2cm/s 的速度向B 运动，同时点Q 从C 出发，以3cm/s 的速度向A 运动，当其中一个动点到达端点时，则另一个动点也随之停止运动，设运动的时间为t ．（1）用含t 的代数式表示：AQ =_______；（2）当以A ，P ，Q 为顶点的三角形与ABC 相似时，则运动时间t =________27．对于一个物体（例如一个正方体）在三个投影面内进行正投影①在正面内得到的由前向后观察物体的视图，叫____．②在水平面内得到的由上向下观察物体的视图，叫做____．③在水平面内得到的由左向右观察物体的视图，叫做____．28．如图，把一根直的细铁丝（记为线段AB ）放在三个不同位置；三种情形下铁丝的正投影各是什么形状？（1）铁丝平行于投影面；（2）铁丝倾斜于投影面；（3）铁丝垂直于投影面（铁丝不一定要与投影面有交点）．通过观察，我们可以发现：（1）当线段AB平行于投影面α时，则它的正投影是线段A1B1，线段与它的投影的大小关系为AB_____A1B1；（2）当线段AB倾斜于投影面α时，则它的正投影是线段A2B2，线段与它的投影的大小关系为AB______A2B2；（3）当线段AB垂直于投影面α时，则它的正投影是一个________．参考答案与解析1．【答案】B【分析】根据平行投影的特点即可求解．【详解】解：依题意得两横杠在地上的影子平行．故选：B．2．【答案】D【分析】同一时刻，物体的实际高度与影长成比例，据此列方程即可解答.【详解】∵同一时刻的物高与影长成正比例∴1.6∶1=旗杆的高度∶9.∴旗杆的高度为14.4米.故选D.3．【答案】D【分析】根据平行投影和中心投影的特点分析判断即可．【详解】解：若影子是由太阳光照射形成的，则两条直线一定平行；若影子是由灯光照射形成的，则两条直线一定相交．据此可判断形成该影子的光线为灯光光线．故选：D．4．【答案】D【分析】由太阳光是平行光线，可知同一时刻下，影子的朝向一致，由此进行求解即可．【详解】解：太阳光是平行光线，因此同一时刻下，影子的朝向是一致的．故选：D．5．【答案】D【分析】因为中心投影物体的高和影长成比例，正确的区分中心投影和平行投影，依次分析选项即可找到符合题意的选项【详解】因为正方形的对角线互相垂直，且一条对角线垂直地面，光源与对角线组成的平面垂直于地面，则有影子的对角线仍然互相垂直，且由于光源在平板的的上方，则上方的边长影子会更长一些故选D6．【答案】D【分析】在同一路灯下由于位置不确定，根据中心投影的特点判断得出答案即可．【详解】解：在同一路灯下由于小明与小强位置不确定，虽然影子一样长，但无法判断谁的个子高．故选：D．7．【答案】B8．【答案】D【分析】同一时刻，平行物体的投影仍旧平行．则正方形在太阳光下的投影得到的应是平行四边形或是特殊的平行四边形或线段．【详解】A项：正方形是特殊的平行四边形，符合要求；B项：线段，符合要求；C项：矩形是特殊的平行四边形，符合要求；D项：三角形不是平行四边形，不是特殊的平行四边形，不是线段，不符合要求．故选D9．【答案】C【分析】由()1,1P 可知，OP 与x 轴的夹角为45°，又因为OP AB ∥，则OAB 为等腰直角形，设OC =x ，OB =2x ，用勾股定理求其他线段进而求解．【详解】∵P 点坐标为（1，1）则OP 与x 轴正方向的夹角为45°又∵OP AB ∥则∠BAO =45°，OAB 为等腰直角形∴OA =OB设OC =x ，则OB =2OC =2x则OB =OA =3x ∴tan 133OC x OAP OA x ∠===． 【点睛】本题考查了等腰三角形的性质、平行线的性质、勾股定理和锐角三角函数的求解，根据P 点坐标推出特殊角是解题的关键．10．【答案】C【分析】根据相似三角形的判定与性质直接求解即可． 【详解】解：根据题意可知AB PO ∥C C ∴∠=∠ CAB CPO ∠=∠CAB CPO ∴∆∆∽AB PO AC PC ∴=，即3446PO =+，解得30157.542PO ===m∴路灯高PO 的长是7.5m故选：【答案】C ．11．【答案】D【分析】利用中心投影，延长PA 、PB 分别交x 轴于A ′、B ′，作PE ⊥x 轴于E ，交AB 于D ，如图，证明△PAB ∽△PA ′B ′，然后利用相似比可求出A 'B '的长．【详解】解：延长PA 、PB 分别交x 轴于A ′、B ′，作PE ⊥x 轴于E ，交AB 于D ，如图∵P（2，2），A（0，1），B（3，1）．∴PD=1，PE=2，AB=3∵AB//A′B′∴△PAB∽△PA′B′∴AB PDA B PE''=，即312A B=''∴A′B′=6故选：D．12．【答案】A【详解】试题解析：从左边看第一层一个小正方形，第二层一个小正方形.故选A．13．【答案】C【分析】根据平行投影性质可知该正方体的正投影是边长为20的正方形，计算可得．【详解】解：根据题意知，该正方体的正投影是边长为20的正方形∴正投影的面积为2020400⨯＝故选C．14．【答案】C【分析】根据排除法判断即可；【详解】平行投影中的光线是是平行的，而不是聚成一点的，故A错误；线段的正投影不一定是线段，比如光线平行于线段时，则正投影是一点，故B错误；三视图都是大小相同的圆的几何体是球，故C正确；正三棱柱的俯视图不一定是正三角形，要看它如何放置，如水平放置，它是矩形，故D错误；故答案选C．15．【答案】C【分析】平行投影法分为正投影和斜投影，正投影是平行光垂直于屏幕的投影．【详解】根据题意：①是点光源的投影，是错误的；②是斜投影，故错误；③是正投影，故正确.故选C.16．【答案】D【分析】根据平行投影的特点可确定矩形木板与地面平行且与光线垂直时所成的投影为矩形；当矩形木板与光线方向平行且与地面垂直时所成的投影为一条线段；除以上两种情况矩形在地面上所形成的投影均为平行四边形，据此逐一判断即可得答案.【详解】A.将木框倾斜放置形成的影子为平行四边形，故该选项不符合题意B.将矩形木框与地面平行放置时，则形成的影子为矩形，故该选项不符合题意C.将矩形木框立起与地面垂直放置时，则形成的影子为线段D.∵由物体同一时刻物高与影长成比例，且矩形对边相等，梯形两底不相等∴得到投影不可能是梯形，故该选项符合题意故选：D.17．【答案】B【分析】根据平行投影的意义和性质，得出影子与实物的位置和大小关系得出答案．【详解】解：太阳光和影子，同一时刻，杆高和影长成正比例，且影子的位置在物体的统一方向上可知，选项B中的图形比较符合题意；故选：B．18．【答案】A【详解】试题分析：对于①，同一个方向球体和长方体的正投影的形状是不同的，故①与题意相符；对于②，保持平行光线和投影面的位置不变，转动长方体的位置，投影的形状会改变，故②与题意相符；对于③，投影面的大小和投影的形状无关，故③与题意不符．故选A．19．【答案】①观测者的脚到旗杆底端的距离，观测者的脚到标杆底端的距离，标杆的高，②AME，ANC，AM AN=EM CN20．【答案】(1)见解析(2)9米【分析】（1）根据相似即可画出影子NF；（2）如图，设AB=x m，CB=y m．构建方程组解决问题即可．（1）解：如图所示：（2）解：设AB x = CB y = ∵AB PC BC EP= AB BF MN NF = ∴ 1.20.41.81533x y x y ⎧=⎪⎪⎨⎪=⎪-+⎩∴解得93x y =⎧⎨=⎩ 经检验93x y =⎧⎨=⎩是分式方程的解 ∴9AB =答：灯AB 的高度为9米．21．【答案】货轮从A 到B 航行的距离约为30.6海里．【分析】过B 作BD ⊥AC 于D ，在Rt △BCD 中利用正弦函数求得BD =15.32海里，再在Rt △ABD 中利用含30度角的直角三角形的性质即可求解．【详解】解：过B 作BD ⊥AC 于D由题意可知∠ABE =30°，∠BAC =30°，则∠C =180°-30°-30°-70°=50°在Rt △BCD 中∠C =50°，BC =20(海里)∴BD = BC sin50°≈20×0.766=15.32(海里)在Rt △ABD 中∠BAD =30°，BD =15.32(海里)∴AB =2BD =30.64≈30.6(海里)答：货轮从A 到B 航行的距离约为30.6海里．22．【答案】古亭与古柳之间的距离AB 的长约为137m【分析】过点B 作AD 的垂线，交DA 延长线于点C ，设m AC x =，则(50)m CD x =+，分别在Rt BCD 和Rt ABC △中解直角三角形求出,BC AB 的长，再建立方程，解方程可得x 的值，由此即可得出答案．【详解】解：如图，过点B 作AD 的垂线，交DA 延长线于点C由题意得：50m,60,45AD BAC D =∠=︒∠=︒设m AC x =，则(50)m CD AC AD x =+=+在Rt BCD 中tan (50)m BC CD D x =⋅=+在Rt ABC △中tan m BC AC BAC =⋅∠=与2m cos AC AB x BAC==∠则50x +=解得25x =则250137(m)AB x ==≈答：古亭与古柳之间的距离AB 的长约为137m ．23．【答案】见解析 【分析】根据投影的概念逐个求解即可.【详解】解：从正面正投影依次为：从上面正投影依次为：【点睛】本题主要考查投影视图，解决本题的关键是要熟练掌握正投影的定义.24．【答案】6.0m【分析】根据题意画出图形，再根据三角函数可得AB =AC ÷cos24°，再代入数计算即可．【详解】解：如图：由题意得：AC =5.5米，∠A =24°AB =AC ÷cos24°=5.5÷0.914≈6.0（米）．答：斜坡上两树间的坡面距离是6.0米．25．【答案】中心【分析】根据光线的平行和相交即可判断是平行投影和中心投影．【详解】解：因为影子的顶点和大树的顶点的连线不平行所以它们的光线应该是点光源．所以是中心投影．故答案为：中心．26．【答案】163t -##316-+t 167秒或4秒 【分析】（1）根据路程=速度⨯时间，即可表示出AQ 的长度.（2）此题应分两种情况讨论．①当APQ ABC ∽时；②当APQ ACB ∽时．利用相似三角形的性质求解即可．【详解】解：（1）由题意可知：163=-AQ t（2）连接PQ∵∠PAQ =∠BAC∴当AP AQ AB AC =时，则APQ ABC ∽，即2163816t t -=，解得167t =； 当AP AQ AC AB =时，则APQ ACB ∽，即2163168t t -=，解得t=4． ∴运动时间为167秒或4秒．故答案为：163t167秒或4秒27．【答案】主视图俯视图左视图28．【答案】= > 点A3(B3)。

第二十九章投影与视图一、选择题1.下列四个几何体的俯视图中与众不同的是()A．B．C．D．2.下面几何体的主视图是()A．B．C．D．3.如图是一只茶壶，从不同方向看这只茶壶，你认为是俯视效果图的是()A．B．C．D．4.小亮在上午8时、9时、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为()A．上午12时B．上午10时C．上午9时D．上午8时5.有一圆柱形的水池，已知水池的底面直径为4米，水面离池口2米，水池内有一小青蛙，它每天晚上都会浮在水面上赏月，则它能观察到的最大视角为()A． 45°B． 60°C． 90°D． 135°6.如图，该几何体主视图是()A．B．C．D．7.如图，下列四幅图中一定有两种不同的光源同时照射下的图案是()A．B．C．D．8.在下面的四个几何体中，它们各自的主视图与左视图可能相同的是() A．B．C．D．9.下列四个立体图形中，主视图、左视图、俯视图都相同的是()A．B．C．D．10.如图是一个几何体的三视图，则这个几何体的表面积是()A． 18 cm2B． 20 cm2C． (18＋2) cm2D． (18＋4) cm2二、填空题11.如图是一个由若干个正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是________(多填或错填得0分，少填酌情给分)．12.现有m，n两堵墙，两个同学分别站在A处和B处，请问小明在哪个区域内活动才不被这两个同学发现(用阴影部分的序号表示)________．13.一块直角三角形板ABC，∠ACB＝90°，BC＝12 cm，AC＝8 cm，测得BC边的中心投影B1C1长为24 cm，则A1B1长为________ cm.14.主视图与俯视图的________一致；主视图与左视图的________一致；俯视图与左视图的________一致．15.直角坐标系内，身高为1.5米的小强面向y轴站在x轴上的点A(－10,0)处，他的前方5米处有一堵墙，已知墙高2米，则站立的小强观察y(y＞0)轴时，盲区(视力达不到的地方)范围是________．16.如图是某几何体的三视图，则该几何体的体积是_________．17.长方体、球体、三棱柱、圆柱体，这四个几何体中有三个的某一种视图都是同一种几何图形，则这一个几何体是________．18.几个棱长为1的正方体组成的几何体的三视图如图所示，则这个几何体的体积是________．19.如图是某个几何体的三视图，该几何体是_________．20.在直角坐标平面内，一点光源位于A(0,5)处，线段CD垂直于x轴，D为垂足，C(3,1)，则CD在x轴上的影子长________，点C的影子E的坐标为________．三、解答题21.如图，李平和张亮分别骑自行车从两条小胡同驶向马路，当他们分别行驶到图中的A，B位置时，哪个看到的范围更大一些？为什么？你还能举出生活中类似的例子吗？22.如图假设一座大楼高30米，观众坐在距大楼500米处，魔术师只需做一个屏障，屏障上的图画和没有大楼以后的景物一样，将屏障立在大楼前100米处，这样观众看上去好像大楼突然消失了．若要完全挡住大楼，请你找到一个方法计算出屏障至少要多高？(人身高忽略不计)23.(1)夜晚，小明在路灯下散步．已知小明身高1.5米，路灯的灯柱高4.5米．①如图1，若小明在相距10米的两路灯AB、CD之间行走(不含两端)，他前后的两个影子长分别为FM＝x米，FN＝y米，试求y与x之间的函数关系式，并指出自变量x的取值范围？②有言道：形影不离．其原意为：人的影子与自己紧密相伴，无法分离．但在灯光下，人的速度与影子的速度却不是一样的！如图2，若小明在灯柱PQ前，朝着影子的方向(如图箭头)，以0.8米/秒的速度匀速行走，试求他影子的顶端R在地面上移动的速度．(2)我们知道，函数图象能直观地刻画因变量与自变量之间的变化关系．相信，大家都听说过龟兔赛跑的故事吧．现有一新版龟兔赛跑的故事：由于兔子上次比赛过后不服气，于是单挑乌龟再来另一场比赛，不过这次路线由乌龟确定……比赛开始，在同一起点出发，按照规定路线，兔子飞驰而出，极速奔跑，直至跑到一条小河边，遥望着河对岸的终点，兔子呆坐在那里，一时不知怎么办．过了许久，乌龟一路跚跚而来，跳入河中，以比在陆地上更快的速度游到对岸，抵达终点，再次获胜．根据新版龟兔赛跑的故事情节，请在同一坐标系内(如图3)，画出乌龟、兔子离开终点的距离s与出发时间t的函数图象示意图．(实线表示乌龟，虚线表示兔子)24.从这个图形的表面上你观察到哪些平面图形？25.王芹家住在A楼5层，杨雨家住在A楼正前方的B楼里，B楼没有A楼高．一天，站在自己家窗口的王芹，看见杨雨正从B楼的正前方往自己住的楼走去，一会儿就看不见杨雨了，请你在如图所示中找出从哪点开始，王芹看不见杨雨．26.已知一个模型的三视图如图，其边长如图所示(单位：cm)．制作这个模型的木料密度为150 kg/m3，则这个模型的质量是多少kg？如果油漆这个模型，每千克油漆可以漆4 m2，需要油漆多少kg？(质量＝密度×体27.一个几何体的三视图如图所示，分别求出这个几何体的体积和表面积．28.试确定图中路灯的位置，并画出此时小明在路灯下的影子．答案解析1.【答案】B【解析】A的俯视图是第一列两个小正方形，第二列一个小正方形，B的俯视图是第一列是两个小正方形，第二列是两个小正方形，C的俯视图是第一列两个小正方形，第二列一个小正方形，D的俯视图是第一列两个小正方形，第二列一个小正方形，故选B.2.【答案】D【解析】主视图有3列，从左往右小正方形的个数为2,1,1故选D.3.【答案】A【解析】由立体图形可得其俯视图为.故选A.4.【答案】D【解析】在上午，时间越早，太阳光线与地平面的夹角越小，则物体的影长越长，所以这四个时刻中，上午8时，向日葵的影子最长．故选D.5.【答案】C【解析】利用已知条件可以推出△OBC，△OAD均为等腰直角三角形，此时再利用已知条件就很容易求得所求的角的度数．∵AB＝4，O为圆心，∴AO＝BO＝2，∵BC＝2，BC⊥AB，∴△OBC为等腰直角三角形，∴∠COB＝45°，同理∠AOD＝45°，∴∠COD＝90°.故选C.6.【答案】B【解析】三棱柱的主视图为矩形，∵正对着的有一条棱，∴矩形的中间应该有一条实线，故选B.7.【答案】C【解析】由于只有C选项有两个投影，其余三个选项都只有一个，所以C选项中的物体一定有两种光源同时照射，故选C.8.【答案】B【解析】A.此几何体主视图与左视图不相同，故此选项错误；B．立方体的主视图与左视图都是矩形，故此选项正确；B．三棱柱主视图是矩形，左视图也是矩形，矩形宽不相同，故此选项错误；D．四棱柱的主视图是矩形，左视图也是矩形，矩形宽不相同，故此选项错误；故选B.9.【答案】B【解析】∵球的主视图、左视图、俯视图都是圆，∴主视图、左视图、俯视图都相同的是B，故选B.10.【答案】C【解析】根据三视图可知，几何体是一个直三棱柱，由侧视图知，底面是边长为2 cm的等边三角形，边上的高是cm，且侧棱与底面垂直，侧棱长是3 cm，∴该几何体的表面积S＝2××2×＋3×2×3＝18＋2(cm2)，故选C.11.【答案】①②③【解析】综合左视图跟主视图，从正面看，第一行第1列有3个正方体，第一行第2列有1个或第二行第2列有一个或都有一个．第二行第1列有2个正方体．故答案为①②③.12.【答案】①②③【解析】由图可知，①②③都在AB两个视点的盲区内，因此在这三处，不会被两个同学发现，因此选①②③.13.【答案】8【解析】∵∠ACB＝90°，BC＝12 cm，AC＝8 cm，∴AB＝4，∵△ABC∽△A1B1C1，∴A1B1∶AB＝B1C1∶BC＝2∶1，即A1B1＝8cm.14.【答案】长高宽【解析】根据三视图的特征，主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图的宽相等进行填空即可．故答案为长、高、宽．15.【答案】0＜y≤2.5【解析】过D作DF⊥OC于F，交BE于H，OF＝1.5，BH＝0.5，三角形DBH中，tan∠BDH＝BH∶DH＝0.5∶5，因此三角形CDF中，CF＝DF·tan∠BDH＝1，因此，OC＝OF＋CF＝1＋1.5＝2.5.因此盲区的范围在0＜y≤2.5.16.【答案】108【解析】由三视图可知该几何体是底面边长为6，高为2的正六棱柱，由俯视图可知，梯形的高为＝3，它的体积是×(6＋12)×3×2×2＝108.故答案为108.17.【答案】球体【解析】视图是同一种几何图形的几何体是正方体或者球体，所给选项中有球体，故答案为球体．18.【答案】5【解析】综合三视图可知，这个几何体的底层应该有3＋1＝4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体所用小正方体的个数是4＋1＝5个，所以这个几何体的体积是5.故答案为5.19.【答案】三棱柱【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱．20.【答案】(，0)【解析】如图：∵CD⊥x轴，∴CD∥OA，∴△ECD∽△EAO，∴DE∶OE＝CD∶OA，∵A(0,5)，C点坐标为(3,1)，∴DE∶(DE＋3)＝1∶5，∴DE＝，∴CD在x轴上的影长E的坐标为(，0)．故答案是，(，0)．21.【答案】解B位置看到的范围大一些．实际生活中：人离窗子越远，向外眺望时此人的盲区是就变大，相反就变小．【解析】根据视角和盲区的定义直接判断得出即可，进而举出实际生活中的实例．22.【答案】解连接OA，交CD于E，由题意知，AB⊥OB，CD⊥OB，∠EDO＝∠ABO＝90°.则tan∠EOD＝tan∠AOB＝＝，故＝，解得ED＝24(m)．答：屏障至少是24 m.【解析】根据已知，得出tan∠EOD＝tan∠AOB＝＝，进而求出即可．23.【答案】解(1)∵EF∥AB，∴∠MEF＝∠A，∠MFE＝∠B.∴△MEF∽△MAB.①如图1，∴＝＝＝.∴＝，MB＝3x，BF＝3x－x＝2x.同理，DF＝2y.∵BD＝10，∴2x＋2y＝10，∴y＝－x＋5，∵当EF接近AB时，影长FM接近0；当EF接近CD时，影长FM接近5，∴0＜x＜5；②如图2，设运动时间为t秒，则EE′＝FF′＝0.8t，∵EF∥PQ，∴∠REF＝∠RPQ，∠RFE＝∠RQP，∴△REF∽△RPQ，∴＝＝＝，∴＝，∵EE′∥RR′，∴∠PEE′＝∠PRR′，∠PE′E＝∠PR′R，∴△PEE′∽△PRR′，∴＝，∴＝，∴RR′＝1.2t，∴V影子＝＝1.2米/秒．(2)如图3,【解析】(1)易证△MEF∽△MAB，根据相似三角形的对应边的比相等．可以把BF用x表示出来，同理，DF也可以用y表示出来．根据BD＝10，就可以得到x，y的一个关系式，从而求出函数的解析式．根据△REF∽△RPQ就可以求出PE与RP的比值，同理．根据△PEE′∽△PRR′，求得EE′与RR′的比值．则影子的速度就可以得到．(2)根据故事的叙述，就可以作出图象．24.【答案】解如图所示：【解析】从正面看可得到一个长方形；从左面看得到一个正方形；从上面看得到一个长方形．25.【答案】解从点P开始进入盲区，即开始看不见杨雨．【解析】根据题意画出盲区即可判断出答案．26.【答案】解模型的体积＝300×200×100＋50×80×80＝6 320 000 cm3＝6.32 m3，模型的质量＝6.32×150＝948 kg；模型的表面积＝2(100×200＋100×300＋200×300)＋2(50×80＋80×80＋50×80)－2×80×80＝236 000cm2＝23.6 m2，需要油漆：23.6÷4＝5.9 kg.答：这个模型的质量是948 kg；需要油漆5.9 kg.【解析】先计算模型的体积，再根据质量＝体积×密度，求质量，再根据需要先求模型的表面积，再求所需油漆的重量．27.【答案】解3×1×3＋3×3×1＝9＋9＝18，(3×3＋1×3)×2＋(3×3＋3×1＋3×1)×2＝(9＋3)×2＋(9＋3＋3)×2＝12×2＋15×2＝24＋30＝54.答：这个几何体的体积是18，表面积是54.【解析】观察三视图可知，这个几何体的体积＝长3宽1高3的长方体的体积＋长3宽3高1的长方体的体积；这个几何体的表面积＝长3宽1高3的长方体的侧面积＋长3宽3高1的长方体的表面积；依此列出算式计算即可求解．28.【答案】解如图所示：【解析】分别过物体的顶点及其影子的顶点作射线，两条射线的交点即为光源的位置，进而画出小明的影子即可．。

第二十九章投影与视图达标测试卷（本试卷满分120分）一、选择题（每小题3分，共30分）1.下列几何体的左视图为长方形的是（）A B C D2．下列图形能表示两根立柱所形成的投影是平行投影的是（）A B C D3．如图是一个正三棱柱的三视图，则这个三棱柱摆放方式正确的是（）A B C D第3题图第5题图第6题图4．下列结论：①同一地点、同一时刻，不同物体在阳光照射下影子的方向是相同的；②不同物体在任何光线照射下影子的方向都是相同的；③同一物体在路灯照射下影子的方向与路灯的位置有关；④物体在光线照射下影子的长短仅与物体的长短有关．其中正确的有（）A．1个B．2个C．3个D．4个5．如图，两个等直径圆柱构成如图所示的T形管道，则其俯视图是（）A B C D6.如图，一个圆柱体在正方体上沿虚线从左向右平移，平移过程中不变的是（）A．主视图B．俯视图C．左视图D．主视图和俯视图7．与图中所示的三种视图相对应的几何体是（）A B C D 第7题图8.在同一天的四个不同时刻，某学校旗杆的影子如图所示，下列选项中按时间先后顺序排列正确的是（）A.②④③①B. ②③④①C. ③④①②D. ④③①②第8题图9．应县木塔是中国现存最高最古的一座木构塔式建筑，主要借助榫卯将木构件连接起来，构件的凸出部分叫榫头，凹进部分叫卯眼．如图，甲构件带有榫头，乙构件带有卯眼，两个构件恰好可以完全咬合，根据图中标示的方向，乙构件的主视图是（）A B C D第9题图第10题图10.如图是一个几何体的三视图，其中主视图与左视图完全一样，则这个几何体的表面积是（）A．80﹣2πB．80+4πC．80 D．80+6π二、填空题（每小题3分，共18分）11．如果一个几何体的主视图、左视图都是等腰三角形，俯视图为圆，那么我门可以确定这个几何体是.12．如图是一个球吊在空中，当发光的手电筒由远及近时，落在竖直墙面上的球的影子会_________．（填“逐渐变大”或“逐渐变小”）第12题图第13题图第14题图13．一圆柱按如图所示方式放置，若其左视图的面积为48，则该圆柱的侧面积为_______．14．如图，晚上小红由路灯A走向路灯B，当她走到点P时，发现她的影子顶部正好接触到路灯B的底部，此时她与路灯A的距离为20 m，与路灯B的距离为5 m.如果小红的身高为1.2 m，那么路灯A的高度是___________m.15．已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的侧面积为．第15题图第16题图16.如图，甲楼AB高18米，乙楼CD坐落在甲楼的正北面，已知当地冬至中午12时，物高与影长的比是1:2，已知两楼相距20米，那么甲楼的影子落在乙楼上的高DE为米．（结果保留根号）三、解答题（本大题共8小题，共72分）17.（6分）画出如图所示几何体的三视图.第17题图第18题图18.（6分）如图是小明与爸爸（线段AB）、爷爷（线段CD）在同一路灯下的情景（粗线分别表示三人的影子）．请根据要求，进行作图.（不写画法，但要保留作图痕迹）.（1）在图中画出灯泡所在的位置；（2）在图中画出小明的身高．19.（8分）（1）由大小相同的小立方块搭成的几何体如图，请在如图的方格中画出该几何体的俯视图和左视图；第19题图（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在方格中所画的图一致，则这样的几何体最多要个小立方块．20. （8分）如图所示为一几何体的三视图.（1）这个几何体的名称为__________；（2）画出它的任意一种表面展开图；（3）若主视图是长方形，其长为10 cm，俯视图是等边三角形，其边长为4 cm，求这个几何体的侧面积.第20题图第21题图21.（8分）如图，在Rt△ABC中，∠ACB＝90°，投影线方向如图所示，点C在斜边AB上的正投影为点D. （1）试写出边AC，BC在AB上的投影；（2）试探究线段AC，AB和AD之间的关系；（3）线段BC，AB和BD之间也有类似的关系吗？请直接写出结论．22.（10分）某几何体的主视图和俯视图如图所示（单位：mm），求该几何体的体积．第22题图第23题图23．（12分）在一个阳光明媚的上午，数学陈老师组织学生测量小山坡上一棵大树CD的高度，山坡OM与地面ON的夹角为30°（∠MON＝30°），同一时刻站在水平地面上身高1.7米的小明AB在地面的影长BP为1.2米，此刻大树CD在斜坡上的影长DQ为5米，求大树的高度．24．（14分）如图，A，B两地相距12米，小明从点A出发沿AB方向匀速前进，2秒后到达点D，此时他（CD）在某一灯光下的影长为AD，继续按原速行走2秒到达点F，此时他（EF）在同一灯光下的影子仍落在其身后，并测得这个影长为1.2米，然后他将速度提高到原来的1.5倍，再行走2秒到达点H，此时他（GH）在同一灯光下的影长为BH（点C，E，G在一条直线上）.第24题图（1）请在图中画出灯光光源O的位置及小明位于点F时在这一灯光下的影长FM（不写画法）；（2）求小明原来的速度.投影与视图达标测试卷一、1．C 2．B 3．B 4．B 5．B 6．C 7．D 8．B 9．C 10．B二、11.圆锥 12.逐渐变大 13.48π 14.6 15.108 16.18-102三、17.解：如图所示：第17题图18.解：（1）如图所示，点O即为灯泡所在的位置.（2）如图所示，EF即为小明的身高．第18题图19. 解：（1）如图所示：第19题图（2）7 提示：由俯视图可知最底层有4个小立方块，第二层最多有3个小立方块，所以最多要4+3＝7（个）小立方块．20. 解：（1）该几何体是三棱柱.（2）展开图如图所示（答案不唯一）：第20题图（3）三棱柱的侧面展开图是长方形，长方形的长是等边三角形的周长即4×3=12（cm）.由题意，知主视图的长是三棱柱的高，所以三棱柱侧面展开图的面积为12×10=120（cm2）. 所以这个几何体的侧面积是120 cm2.21. 解：（1）边AC，BC在AB上的投影分别为AD，BD.（2）因为点C在斜边AB上的正投影为点D，所以CD⊥AB.所以∠ADC＝90°.因为∠A＝∠A，∠ADC＝∠ACB，所以△ADC∽△ACB.所以AC ADAB AC=，即AC2＝AD•AB.（3）BC2＝BD•AB．提示：同（2）可证△BCD∽△BAC，所以BC BDBA BC=，即BC2＝BD•AB．22.解：由主视图和俯视图可知，该几何体是上下两个圆柱的组合图形．所以该几何体的体积为16×π×2162⎛⎫⎪⎝⎭＋4×π×282⎛⎫⎪⎝⎭＝1088π(mm3)．23. 解：过点Q作QE⊥DC于点E.由题意，得△ABP∽△CEQ，所以AB BPCE EQ=.所以AB CEBP EQ=，即1.71.2CEEQ=．因为EQ∥NO，所以∠1＝∠2＝30°．因为QD＝5，所以DE=52，EQ=532.所以1.71.2532CE=，解得CE=85324.所以CD=CE+DE=52+85324=6085324+（米）．答：大树的高度为6085324+米．第23题图24．解：（1）灯光光源O，影长FM如图所示：第24题图（2）设小明原来的速度为x 米/秒，则AD=DF=CE=2x，AM=AF－MF=2x+2x-1.2=4x-1.2，EG=FH=2×1.5x=3x，MB=AB-AM=12－（4x－1.2）=13.2－4x.因为点C，E，G在一条直线上，CG∥AB，所以∠OCE＝∠A，∠OEC＝∠OMA，∠OEG＝∠OMB，∠OCE＝∠B.所以△OCE∽△OAM，△OEG∽△OMB.所以CE OEAM OM=，EG OEMB OM=.所以CE EGAM MB=，即234 1.213.24x xx x=--，解得x=1.5.经检验，x=1.5为原分式方程的根. 答：小明原来的速度为1.5米/秒．。

一、选择题1．如图，正方形ABCD 的边长为3cm ，以直线AB 为轴，将正方形旋转一周，所得几何体的主视图的面积是（ ）A ．29cmB ．29πcmC ．218πcmD ．218cm 2．如图所示的几何体的俯视图是（ ）A ．B ．C ．D ． 3．如图所示的几何体的主视图是（ ）A ．B ．C ．D ． 4．如图，是一个由若干个小正方体组成的几何体的主视图和左视图，则该几何体最多可由多少个小正方体组合而成？（ ）A ．12个B ．13个C ．14个D ．15个5．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（ ）A．4个B．5个C．6个D．7个6．如图，该几何体的俯视图是（）A．B．C．D．7．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A．上午8时B．上午9时30分C．上午10时D．上午12时8．小阳和小明两人从远处沿直线走到路灯下，他们规定：小阳在前，小明在后，两人之间的距离始终与小阳的影长相等．在这种情况下，他们两人之间的距离（）A．始终不变B．越来越远C．时近时远D．越来越近9．如图所示，所给的三视图表示的几何体是（）A．圆锥B．四棱锥C．三棱锥D．三棱柱10．下列命题是真命题的是（）A．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为2:3B．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9C．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为2:3D．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为4:911．如图所示的几何体的左视图是（）A．B．C．D．12．如图所示几何体的左视图是（）A．B．C．D．13．如图是由5个相同的正方体搭成的几何体，其左视图是（）A．B．C．D．14．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A．B．C．D．15．如图所示的立体图形的主视图是（）A．B．C．D．二、填空题16．一般把物体从正面看到的视图叫主视图，从左面看到的视图叫左视图，从上面看到的视图叫俯视图，一个几何体的三视图如图所示，则该几何体的侧面展开图的面积为______．17．广场上一个大型艺术字板块在地上的投影如图所示，则该投影属于_____．（填写“平行投影”或“中心投影”）18．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为30°，同一时刻，一根长为1米，垂直于地面放置的标杆在地面上的影长为2米，则树的高度为___．19．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．20．一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的底面边长是__________.21．已知一个物体由x个相同的正方体堆成，它的正视图和左视图如图所示，那么x的最大值是_____．22．一个用小立方块搭成的几何体的主视图和左视图都是图15，这个小几何体中小立方块最少有________块.23．桌上摆满了朋友们送来的礼物，小狗贝贝好奇地想看个究竟．①小狗先是站在地面上看；②然后抬起了前腿看；③唉，还是站到凳子上看吧；④最后，它终于爬上了桌子…．请你根据小狗四次看礼物的顺序，把下面四幅图片按对应字母正确排序为_________________．24．如图，体育兴趣小组选一名身高1.6m的同学直立于旗杆影子的顶端处，其他人分为两部分，一部分同学测得该同学的影长为1.2m，另一部分同学测得同一时刻旗杆影长为9m，那么旗杆的高度是__m．25．几个相同的正方体叠合在一起，该组合体的主视图和俯视图如右图所示，那么组合体中正方体的个数至多有________个．26．张师傅按1:1的比例画出某直三棱柱零件的三视图，如图所示，已知EFG中，==，45EF cm EG cm12,18∠=︒，则AB的长为_____cm．EFG参考答案三、解答题27．如图所示为一个上、下底密封纸盒的三视图，请描述图中所表示的几何体．并根据图中数据，计算这个密封纸盒的表面积．28．正方体是特殊的长方体，又称“立方体”、“正六面体”．（1）用一个平面去截一个正方体，截面可能是几边形？（写出至少两种情况）（2）下图是由几个小正方体所搭几何体的俯视图，小正方形中的数字表示该位置的小正方体的个数．请你画出这个几何体的主视图、左视图．29．阅读材料，解决下面的问题：（1）如图2，连接正六面体中相邻面的中心，可得到一个柏拉图体．①它是正面体，有个顶点，条棱；②已知该正多面体的体积与原正方体体积的比为1:6，若原正方体的棱长为3cm，该正多面体的体积为 cm3；（2）如图3，用6个棱长为1的小正方体搭成一个几何体．小明要再用一些完全相同的小正方体搭一个几何体．若要使新搭的几何体恰好能与原几何体拼成一个无空隙的正六面体，则小明至少需要个小正方体，他所搭几何体的表面积最小是；（3）小华用4个棱长为1的小正四面体搭成一个如图4所示的造型，可以看做是一个不完整的大四面体．小华发现此造型中间空缺部分也是一个柏拉图体！请写出该柏拉图体的名称：．30．画出下面图形的三视图.（请把线条加粗加黑！）。

第二十九章投影与视图一、选择题(每小题3分，共30分)1．下列光源所形成的投影不是中心投影的是()A．平面镜反射出的太阳光线B．台灯的光线C．手电筒的光线D．路灯的光线2．下列立体图形中，俯视图不是圆的是()3．如图，正三棱柱的主视图为()4．如图，表示两棵小树在同一时刻阳光下的影子的图形可能是()5．如图是某几何体的三视图，则该几何体是()A．长方体B．正方体C．圆柱D．球(第5题)(第6题) (第7题) 6．如图是某几何体的三视图及相关数据，则判断正确的是() A．a2＋b2＝c2B．a2＋b2＝4c2C．a2＋c2＝b2D．a2＋4c2＝b27．如图是由7个大小相同的小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，则这个几何体的左视图是()8．如图是某零件的三视图，根据图中数据，该零件的体积为() A．40π B．50π C．90π D．130π(第8题)(第9题) (第10题)9．一个几何体是由一些大小相同的小立方块摆成的，其主视图和俯视图如图所示，则组成这个几何体的小立方块最少有()A．3个B．4个C．5个D．6个10．如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1 m，继续往前走3 m到达E处时，测得影子EF的长为2 m，已知王华的身高是1.5 m，那么路灯A的高度AB等于()A．4.5 m B．6 m C．7.5 m D．8 m二、填空题(每小题3分，共15分)11．如图，将△ABC绕AB边所在直线旋转一周所得的几何体的主视图是图中的__________(填序号)．(第11题) (第12题)12．如图是一个长方体的主视图、左视图和俯视图，根据图中数据计算这个长方体的表面积是________．13．一竿高1.5米，影长为1米，同一时刻，该地某塔影长20米，则塔的高度是________米．14．如图，在某一时刻，太阳光线与地面成60°的角，一个皮球在太阳光照射下的投影长为10 3 cm，则这个皮球的直径是________cm.(第14题) (第15题)15．小明家的客厅有一张直径为1.2米，高0.8米的圆桌BC，在距地面2米的A 处有一盏灯，圆桌的影子为DE，依据题意建立平面直角坐标系，其中点D 的坐标为(2，0)，则点E的坐标是________．三、解答题(一)(每小题8分，共24分)16．请画出如图所示几何体的主视图、左视图和俯视图．17．如图，电线杆上有一盏路灯O，电线杆与三个等高的标杆整齐划一地排列在马路的一侧，AB，CD，EF是三个标杆．(1)请画出路灯O的位置；(2)画出标杆EF在路灯下的影子FH.18．如图是一个上、下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积．(结果保留根号)四、解答题(二)(每小题9分，共27分)19．如图，九(1)班的小明与小艳两名同学去操场测量旗杆DE的高度，已知直立在地面上的竹竿AB的长为3 m．某一时刻，测得竹竿AB在阳光下的投影BC 的长为2 m.(1)请你在图中画出此时旗杆DE在阳光下的投影；(2)在测量竹竿AB的影长时，同时测得旗杆DE在阳光下的影长为6 m，请你计算旗杆DE的高度．20．由几个相同的棱长为1的小立方块搭成的几何体的俯视图如图①所示，方格中的数字表示该位置的小立方块的个数．(1)请在上面方格纸(如图②)中分别画出这个几何体的主视图和左视图．(2)根据三视图，请你求出这个几何体的表面积．21．某地夏季中午，当太阳移动到屋顶上方偏南时，太阳光线与地面成60°角，房屋向南的窗户AB的高为1.6 m．现要在窗户外面的上方安装一个水平遮阳篷AC(如图所示)．要使太阳光线不能直接射入室内，遮阳篷AC的宽度至少为多少？五、解答题(三)(每小题12分，共24分)22．如图，一幢楼房AB背后有一台阶CD，台阶每层高0.2米，且AC＝17.2米，设太阳光线与水平地面的夹角为α，当α＝60°时，测得楼房在地面上的影长AE＝10米，现有一只小猫睡在台阶的MN这层上晒太阳．(1)求楼房的高度约为多少米．(结果精确到0.1米)(2)过了一会儿，当α＝45°时，小猫还能不能晒到太阳？请说明理由．(参考数据：3≈1.732)23．夜晚，小明在路灯下散步．已知小明的身高为1.5 m，路灯的灯柱高4.5 m.(1)如图①，若小明(EF)在相距10 m的两路灯AB，CD之间行走(不含两端)，他前后的两个影子长分别为FM＝x m，FN＝y m，试求y与x之间的函数关系式，并指出自变量x的取值范围；(2)如图②，若小明(EF)在灯柱PQ前朝着影子的方向(如箭头所示)，以0.8 m/s的速度匀速行走，试求他的影子的顶端R在地面上移动的速度．答案一、1.A 2.C 3.B 4.B 5.C 6.C7.C8.B9.B 10．B二、11.②12.5213.3014.1515.(4，0)三、16.解：如图所示．17．解：(1)如图，点O是路灯的位置．(2)如图，FH为标杆EF在路灯下的影子．18．解：由三视图可知这个密封纸盒是一个正六棱柱，且高为12 cm，底面边长为5 cm，∴侧面积为6×5×12＝360(cm2)，密封纸盒的上、下底面的面积和为12×5×⎝⎛⎭⎪⎫5×32×6×2＝75 3(cm2)，∴这个密封纸盒的表面积为(75 3＋360)cm2.四、19.解：(1)如图，线段EF就是此时旗杆DE在阳光下的投影．(2)∵DF∥AC，∴∠ACB＝∠DFE，又∵∠ABC＝∠DEF＝90°，∴△ABC∽△DEF，∴ABDE＝BCEF，∴3DE＝26，∴DE＝9 m.答：旗杆DE的高度为9 m.20．解：(1)如图所示．(2)这个几何体的表面积为(3＋4＋5)×2＝24. 21．解：连接AB，此时△ABC为直角三角形，且∠ABC＝30°，∠BAC＝90°，则AC＝AB×tan 30°＝8 315m，当遮阳篷AC的宽度大于8 315m时，太阳光线不能射入室内，所以遮阳篷AC的宽度至少为8 315m.五、22.解：(1)当α＝60°时，在Rt△ABE中，∵tan 60°＝ABAE＝AB10，∴AB＝10·tan 60°＝10 3≈10×1.73＝17.3(米)，∴楼房的高度约为17.3米．(2)当α＝45°时，小猫能晒到太阳．理由：假设没有台阶，当α＝45°时，从点B射下的光线与地面AD的交点为F，与MC的交点为H，如图．∵∠BF A＝45°，∴tan 45°＝ABAF＝1，此时的影长AF＝AB＝17.3米，∴CF＝AF－AC＝17.3－17.2＝0.1(米)，∴CH＝CF＝0.1米<0.2米，∴大楼的影子落在台阶MC这个侧面上，∴小猫能晒到太阳．23．解：(1)∵EF∥AB ，∴△MEF∽△MAB，∴MFMB＝EFAB，∴xMB＝1.54.5，∴MB＝3x m，∴BF＝BM－FM＝3x－x＝2x(m)．同理可得DF＝2y m.∵BD＝10 m，∴2x＋2y＝10，∴y＝－x＋5.∵当小明(EF)接近路灯AB时，影长FM接近0 m，当小明(EF)接近路灯CD 时，影长FN接近0 m，∴0<x<5.(2)如图，设经过t s后，小明(E′F′)走到了F′处，连接EE′，则EE′＝FF′＝0.8t m.连接PE′，并延长交地面于点R′.∵EF∥PQ，∴△REF∽△RPQ，∴RERP＝EFPQ＝1.54.5＝13，∴PERP＝23.∵EE′∥RR′，∴△PEE′∽△PRR′，∴EE′RR′＝PEPR，∴0.8tRR′＝23，∴RR′＝1.2t m，∴v影子＝1.2tt＝1.2(m/s)，故他的影子的顶端R在地面上移动的速度为1.2m/s.9。

第二十九章《投影与视图》单元练习题一、选择题1.如图，是一组几何体，它的俯视图是()A．B．C．D．2.如图是某几何体的三视图，则与该三视图相对应的几何体是()A．B．C．D．3.如图所示的四棱台，它的俯视图是下面所示的图形的()A．B．C．D．4.由下列光源产生的投影，是平行投影的是()A．太阳B．路灯C．手电筒D．台灯5.某几何体的主视图和左视图完全一样均如图所示，则该几何体的俯视图不可能是()A．B．C．D．6.如图是一个圆柱体和一个长方体组成的几何体，圆柱的下底面紧贴在长方体的上底面上，那么这个几何体的俯视图为()A．B．C．D．7.如图所示，平地上一棵树高为6米，两次观察地面上的影子，第一次是当阳光与地面成60°时，第二次是阳光与地面成30°时，第二次观察到的影子比第一次长()A． 6－3B． 4C． 6D． 3－28.下列图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是()A．B．C．D．分卷II二、填空题9.若某几何体的三视图如图所示，则该几何体是_________．10.如图，在斜坡的顶部有一铁塔AB，B是CD的中点，CD是水平的，在阳光的照射下，塔影DE 留在坡面上．已知铁塔底座宽CD＝12 m，塔影长DE＝24 m，小明和小华的身高都是1.6 m，同一时刻，小明站在点E处，影子在坡面上，小华站在平地上，影子也在平地上，两人的影长分别为2 m和1 m，那么塔高AB为________ m.11.一位工人师傅要制造某一工件，想知道工件的高，他须看到在视图的________或________．12.在下列关于盲区的说法中，正确的有________．(填序号①②等)①我们把视线看不到的地方称为盲区；②我们上山与下山时视野盲区是相同的；③我们坐车向前行驶，有时会发现高大的建筑物会被比它矮的建筑物挡住；④人们说“站得高，看得远”，说明在高处视野盲区要小些，视野范围要大些．13.如图，是小明在一天中四个时刻看到的一棵树的影子的俯视图，请你将它们按时间的先后顺序进行排列________．14.从上面看圆柱和从上面看圆锥，其形状是一样的，都是圆，但是它们的俯视图是有区别的，其区别是________________．15.主视图与俯视图的________一致；主视图与左视图的________一致；俯视图与左视图的________一致．16.一块直角三角形板ABC，∠ACB＝90°，BC＝12 cm，AC＝8 cm，测得BC边的中心投影B1C1长为24 cm，则A1B1长为________ cm.三、解答题17.看教室黑板上的同一幅画，是离黑板近，视角大；还是离黑板远，视角大呢？是离黑板近看得清还是远看得清呢？由此你可以得出一个什么样的结论？18.当你去看电影的时候，你想坐得离屏幕近一些，可是又不想为了看屏幕边缘的镜头不停地转动眼睛．如图所示，点A、B分别为屏幕边缘两点，若你在P点，则视角为∠APB.如果你觉得电影院内P点是观看的最佳位置，可是已经有人坐在那了，那么你会找到一个位置Q，使得在Q、P两点有相同的视角吗？请在图中画出来(保留画图痕迹，不写画法)．19.如图所示，太阳光与地面成60°角，一颗倾斜的大树在地面上所成的角为30 °，这时测得大树在地面上的影长约为10 m，试求此大树的长约是多少？(得数保留整数)20.如图，两棵树的高度分别为AB＝6 m，CD＝8 m，两树的根部间的距离AC＝4 m，小强沿着正对这两棵树的方向从左向右前进，如果小强的眼睛与地面的距离为1.6 m，当小强与树AB的距离小于多少时，就不能看到树CD的树顶D?21.如图所示，一段街道的两边沿所在直线分别为AB，PQ，并且AB∥PQ，建筑物的一端DE所在的直线MN⊥AB于点M，交PQ于点N，小亮从胜利街的A处，沿着AB方向前进，小明一直站在点P的位置等待小亮．(1)请你画出小亮恰好能看见小明的视线，以及此时小亮所在的位置(用点C标出)．(2)已知：MN＝30 m，MD＝12 m，PN＝36 m．求(1)中的点C到胜利街口的距离．第二十九章《投影与视图》单元练习题答案解析1.【答案】B【解析】如图摆放的位置，从上面看三棱柱可得到左右相邻的两个长方形；六棱柱为一个六边形，故选B.2.【答案】C【解析】由主视图和左视图发现应该有一个正四棱锥和正方体的组合体，根据俯视图发现正方体位于正四棱柱的右前方，故选C.3.【答案】B【解析】四棱台的俯视图是两个大小相套的正方形，全部为实线．故选B.4.【答案】A【解析】用平行光线照射物体所产生的投影为平行投影，而用路灯、手电筒、台灯等照射物体所产生的投影为中心投影．故选A.5.【答案】C【解析】几何体的主视图和左视图完全一样均如图所示则上面的几何体从正面看和左面看的长度相等，只有等边三角形不可能，故选C.6.【答案】C【解析】从上边看矩形内部是个圆，故选C.7.【答案】B【解析】利用所给角的正切值分别求出两次影子的长，然后作差即可．第一次观察到的影子长为6×tan 30°＝2(米)；第二次观察到的影子长为6×tan 60°＝6(米)．两次观察到的影子长的差＝6－2＝4(米)．故选B.8.【答案】A【解析】平行投影特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例．A．影子平行，且较高的树的影子长度大于较低的树的影子，故本选项正确；B．影子的方向不相同，故本选项错误；C．影子的方向不相同，故本选项错误；D．相同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，故本选项错误．故选A.9.【答案】长方体【解析】从正面看，是一个矩形；从左面看，是一个矩形；从上面看，是矩形，这样的几何体是长方体．10.【答案】28.8【解析】过点D作DF∥AE，如图，根据题意得＝，即＝，解得BF＝9.6；＝，即＝，解得AF＝19.2，所以AB＝AF＋FD＝19.2＋9.6＝28.8(m)．故答案为28.8.11.【答案】正视图左视图【解析】从正面看某一工件，看到的是工件的长和高，从左面看到的是工件的宽和高，从上面看到的是工件的长和宽，由此问题得解．要想知道工件的高，需从正面或左面看到高，因此需知道正视图或左视图．12.【答案】①③④【解析】盲区是指看不见的区域，仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小．②中上山和下山时盲区是不同的，要记住仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小．而①③④都是正确的，因此选①③④.13.【答案】④②①③【解析】西为④，西北为②，东北为①，东为③，故其按时间的先后顺序为④②①③.14.【答案】圆锥的俯视图圆心处有一实心点【解析】15.【答案】长高宽【解析】根据三视图的特征，主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图的宽相等进行填空即可．故答案为长、高、宽．16.【答案】8【解析】∵∠ACB＝90°，BC＝12 cm，AC＝8 cm，∴AB＝4，∵△ABC∽△A1B1C1，∴A1B1∶AB＝B1C1∶BC＝2∶1，即A1B1＝8cm.17.【答案】解根据视角的定义可得：离黑板近视角大，离黑板近看得清．结论：视角大，看得清．【解析】人眼到视平面的距离视固定的(视距)，视平面左右两个边缘到人眼的连线得到的角度就是视角．18.【答案】解作AB，AP的中垂线，交点为O，以O为圆心，OP长为半径做三角形ABP的外接圆，在圆上P点同侧找一点Q，连接AQ，BQ，则点Q即可所求点．【解析】作AB，AP的中垂线，找到交点O，然后以O为圆心，OP长为半径做三角形ABP的外接圆，圆上每一点与A，B的连线所成的角都与∠APB相等，找到一个和P点同侧的Q点连接AQ，BQ即可．19.【答案】解过B作BM⊥AC于M，∵∠A＝30°，∴BM＝BC＝5，AM＝5，又∵∠CBE＝60°，∴∠ACB＝30°，∴AB＝CB，∴CM＝AM＝5，∴AC＝10≈17.答：此大树的长约是17 m.【解析】先过B作BM⊥AC于M，构造含30°角的直角三角形，求得AM的长，再根据△ABC为等腰三角形，利用三线合一求得AC的长．20.【答案】解设FG＝x米．那么FH＝x＋GH＝x＋AC＝x＋4(米)，∵AB＝6 m，CD＝8 m，小强的眼睛与地面的距离为1.6 m，∴BG＝4.4 m，DH＝6.4 m，∵BA⊥PC，CD⊥PC，∴AB∥CD，∴FG∶FH＝BG∶DH，即FG·DH＝FH·BG，∴x×6.4＝(x＋4)×4.4，解得x＝8.8(米)，因此小于8.8米时就看不到树CD的树顶D.【解析】根据盲区的定义结合图片，我们可看出在FG之间时，是看不到树CD的树顶D的．因此求出FG就是本题的关键．已知了AC的长，BG、DH的长，那么可根据平行线分线段成比例来得出关于FG、FH、BG、DH 的比例关系式，用FG表示出FG后即可求出FG的长．21.【答案】解(1)如图所示，CP为视线，点C为所求位置．(2)∵AB∥PQ，MN⊥AB于M，∴∠CMD＝∠PND＝90°.又∵∠CDM＝∠PDN，∴△CDM∽△PDN，∴＝.∵MN＝30 m，MD＝12 m，∴ND＝18 m.∴＝，∴CM＝24(m)．∴点C到胜利街口的距离CM为24 m.【解析】本题以生活场景为载体，考查学生运用知识解决实际问题能力，本题可根据生活常识得第(1)问，第(2)问由相似三角形性质求出．。

第二十九章投影与视图29．1 投影1．李刚同学拿一个矩形木框在阳光下摆弄，矩形木框在地面上形成的投影不可能是( )2．下列投影不是中心投影的是( )3．晚上小亮在路灯下散步，在小亮由A处走到B处这一过程中，他在地上的影子( )A．逐渐变短 B．逐渐变长C．先变短后变长 D．先变长后变短4．如下图所示的四幅图中，灯光与影子的位置最合理的是( )5．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为( )A．上午12时 B．上午10时 C．上午9时30分 D．上午8时6．如图小华为了测量所住楼房的高度，他请来同学帮忙，测得同一时刻他自己的影长和楼房的影长分别是0.5米和15米，已知小华的身高为1.6米，那么他所住楼房的高度为______米．7．已知如图，AB和DE是直立在地面上的两根立柱，AB＝5 m，某一时刻AB在阳光下的投影BC＝2 m.(1)请你画出此时DE在阳光下的投影；(2)在测量AB的投影时，同时测量出DE在阳光下的投影长为6 m，请你计算DE 的长．8．晚上，小亮走在大街上，他发现：当他站在大街两边的两盏路灯之间，并且他自己被两边路灯照在地上的两个影子成一条直线时，自己右边的影子长为 3 m，左边的影子长为1.5 m，如图.又知小亮的身高为1.80 m，两盏路灯的高度相同，两盏路灯之间的距离为12 m，则路灯的高为________．9．与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD和一棵树AB.晚上幕墙反射路灯的灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图，你能确定此时路灯光源的位置吗？29.2 三视图1．两个大小不同的球在水平面上靠在一起，组成如图所示的几何体，则该几何体的左视图是( )A．两个外离的圆 B．两个外切的圆C．两个相交的圆 D．两个内切的圆2．如图所示的几何体的主视图是( )3．从不同方向看一只茶壶(如图29­2­15)，你认为是俯视效果图的是( )4．如图所示几何体：其中，左视图是平行四边形的有( )A．4个 B．3个 C. 2个 D．1个5．在下面的四个几何体中，它们各自的左视图与主视图不一样的是( )6．一个几何体的三视图如图，其中主视图和左视图都是腰长为4、底边为2的等腰三角形，则这个几何体的侧面展开图的面积为( )A ．2π B.12π C ．4π D ．8π7．如图是由一些大小相同的小立方体组成的几何体的主视图和左视图，则组成这个几何体的小立方体的个数不可能是( )A ．3个B ．4个C ．5个D ．6个8．如图是一个正六棱柱的主视图和左视图，则图中的a ＝( )A ．2 3 B. 3 C ．2 D ．19．画出如图所示几何体的三视图．29．3 课题学习 制作立体模型1．下面四个图形中，是三棱柱的平面展开图的是( )2．一个无盖的正方体盒子的平面展开图可以是图所示的( )A．(1) B．(1)(2) C．(2)(3) D．(1)(3)3．将图中的图形折叠起来围成一个正方体，可以得到( )4．如图是长方体的展开图，顶点处标有1～11的自然数，折叠成长方体时，6与哪些数重合( )A．7,8 B．7,9 C．7,2 D．7,45．用4个棱长为1的正方体搭成一个几何体模型，其主视图与左视图如图，则该立方体的俯视图不可能是( )6．如图，将七个正方形中的一个去掉，就能成为一个正方体的展开图，则去掉的小正方体的序号是________或________．7．图中的图形折叠后能围成什么图形？8．如图，将矩形纸片先沿虚线AB按箭头方向向右对折，接着对折后的纸片沿虚线CD向下对折，然后剪下一个小三角形，再将纸片打开，则打开后的展开图是( )9．图是一个立体图形的三视图，请写出这个立体图形的名称，并计算这个立体图形的体积(结果保留π)．图29­3­1310．如图它是某几何体的展开图．(1)这个几何体的名称是________；(2)画出这个几何体的三视图；(3)求这个几何体的体积(π取3.14)．。

人教版九年级数学下册第二十九章-投影与视图专项训练考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的几何体，它的左视图是（）A．B．C．D．2、如图所示的礼品盒的主视图是（）A．B．C．D．3、在下列四幅图形中，能表示两棵小树在同一时刻阳光下影子的图形的可能是( )A．A B．B C．C D．D4、下列几何体中，其三视图完全相同的是（）A．B．C．D．5、如图所示的几何体，其左视图是（）．A．B．C．D．6、如图所示的几何体的从左边看的视图是( )A．B．C．D．7、如图，这个几何体是将一个正方体中间挖出一个圆柱体后的剩余部分，该几何体的主视图是（）A．B．C．D．8、如图所示的几何体的俯视图是（）A．B．C．D．9、如图所示的几何体的俯视图是（）A．B．C．D．10、分别从正面、左面和上面三个方向看下面哪个几何体，能得到右图所示的平面图形（）A．B．C．D．第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、由一些完全相同的小正方体搭成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是_____．2、一个圆柱体的三视图如图所示，根据图中数据计算圆柱的体积为___________．（答案含 ）3、如图是一个几何体的三视图，该几何体的体积是_____．4、如图，是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何体的小正方体的个数是_____．5、下图是由若干个相同的小正方体组合而成的一个几何体的三视图，则组成这个几何体的小正方体个数是_________．三、解答题（5小题，每小题10分，共计50分）1、某工厂要加工一批无底帐篷，设计者给出了帐篷的三视图．请你按照三视图确定制作每顶帐篷所需布料的面积（图中尺寸单位：cm）．2、如图，是由5个正方体组成的图案，请在方格纸中分别画出它的从正面看、从左面看、从上面看的形状图．3、作图题：如图，是由一些棱长为单位1的相同的小正方体组合成的简单几何体．请在方格中分别画出几何体的主视图、左视图．4、如图，是由若干个完全相同的小正方体组成的一个几何体．（1）请画出这个几何体的左视图和俯视图；（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和俯视图不变，那么请画出添加小正方体后所得几何体所有可能的主视图．5、如图，是公园的一圆形桌面的主视图，表示该桌面在路灯下的影子．（1）请你在图中找出路灯的位置（要求保留画图痕迹，光线用虚线表示）；（2）若桌面直径和桌面与地面的距离均为1.2m，测得影子的最大跨度为2m，求路灯O与地面的距离．---------参考答案-----------一、单选题1、D【分析】左视图：从物体左面所看的平面图形，注意：看到的棱画实线，看不到的棱画虚线，据此进行判断即可．【详解】解：如图所示，几何体的左视图是：故选：D．【点睛】本题考查简单组合体的三视图，正确掌握观察角度是解题关键．2、B【分析】找出从几何体的正面看所得到的图形即可．【详解】解：从礼品盒的正面看，可得图形：故选：B．【点睛】此题主要考查了简单几何体的三视图，关键是掌握主视图所看的位置．3、D【分析】由太阳光是平行光线，可知同一时刻下，影子的朝向一致，由此进行求解即可．【详解】解：太阳光是平行光线，因此同一时刻下，影子的朝向是一致的．故选：D．【点睛】考查主要考查了的影子问题，解题的关键在于能够知道太阳光是平行光线．4、A【分析】找到从物体正面、左面和上面看得到的图形全等的几何体即可．【详解】解：A、球的三视图完全相同，都是圆，正确；B、圆柱的俯视图与主视图和左视图不同，错误；C、四棱锥的俯视图与主视图和左视图不同，错误；D、圆锥的俯视图与主视图和左视图不同，错误；故选A．【点睛】考查三视图的有关知识，注意三视图都相同的常见的几何体有球和正方体．5、B【分析】根据左视图的定义（一般指由物体左边向右做正投影得到的视图）求解即可．【详解】解：由左视图的定义可得：左视图为一个正方形，由于正方体内部有一个圆柱体，根据其方向可得左视图为：，故选：B．【点睛】题目主要考查三视图的作法，理解三视图的定义是解题关键．6、C【分析】根据左视图是从左面看到的图形判定则可．【详解】解：从左边看，是一个大正方形右上角有一个小正方形，．故选：C．【点睛】本题考查简单组合体的三视图，正确掌握观察角度是解题关键．7、A【分析】根据主视图的概念求解即可．【详解】解：由题意可得，该几何体的主视图是：．故选：A．【点睛】此题考查了几何体的主视图，解题的关键是熟练掌握几何体主视图的概念．8、C【分析】根据几何体的俯视图即为从几何体的上面看到的形状，判断即可．【详解】解：从上面看该几何体，所看到的图形如下：故选：C．【点睛】本题考查简单组合体的三视图，理解视图的意义，解题的关键是：掌握俯视图的画法是正确判断的前提．9、D【分析】根据从上面看得到的图形是俯视图，可得答案．【详解】从上面看得到的图形是故选D【点睛】本题考查了三视图的知识，掌握从上边看得到的图形是俯视图是关键．10、D【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是三角形可判断出此几何体为三棱柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个三角形，∴此几何体为三棱柱．故选：D．【点睛】本题主要考查了由三视图判断几何体，解题的关键是熟练掌握由主视图和左视图可得几何体是柱体，锥体还是球体，由俯视图可确定几何体的具体形状．二、填空题1、4或5【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】解：结合主视图和俯视图可知，上层最多有2个，最少1个，下层一定有3个，∴组成这个几何体的小正方体的个数可能是4个或5个，故答案为：4或5．【点睛】考查学生对三视图掌握程度和灵活运用能力，解题关键是有空间想象能力．2、24π【解析】【分析】根据主视图确定出圆柱体的底面直径与高，根据圆柱体的体积公式列式计算即可．【详解】解：由图知，圆柱体的底面直径为4，高为6，∴V圆柱=πr2h=π×22×6=24π．故答案为24π．【点睛】本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的体积公式．根据主视图确定出圆柱体的底面直径与高是解题的关键．3、4π【解析】【分析】由三视图可知。
