地下管线探测仪定位与定深方法

地下管线探测技术方案地下管线探测技术是一种非破坏性检测方法，用于确定地下管道的位置、类型和深度。

它是城市规划、建筑工程和公用设施维护等领域的重要环节。

地下管线的无标识和不准确的地图记录使得传统的地下管线探测技术受到限制。

因此，开发新的地下管线探测技术方案对现代工程建设具有重要意义。

本文将介绍几种常见的地下管线探测技术方案。

1.电磁探测技术电磁探测技术是一种常见的地下管线探测技术，它利用电磁感应原理测量地下管线。

该技术使用特殊的电磁传感器探测地下管线的电磁场，并通过信号处理和数据分析确定管线的位置、类型和深度。

电磁探测技术适用于金属管线和非金属管线的无损检测。

2.地震波探测技术地震波探测技术是一种利用地震波传播的原理来探测地下管线的方法。

该技术通过在地表上产生地震波，并利用地震仪收集地震波的信息来确定地下管线的位置和深度。

地震波探测技术适用于埋深较深的管线，如给水管道和沉积物下的管道。

3.地磁探测技术地磁探测技术是一种利用地下管线产生的磁场变化来探测地下管线的方法。

该技术通过测量地下管线周围磁场的变化来确定管线的位置和类型。

地磁探测技术适用于磁性管线，如铁管道和钢管道。

4.GPR（地下雷达）探测技术GPR是一种利用地下雷达原理来探测地下管线的方法。

它通过发射高频电磁波并接收反射信号来确定地下管线的位置、类型和深度。

GPR探测技术适用于金属和非金属管道，如电缆、地下水管、天然气管道等。

以上是几种常见的地下管线探测技术方案。

根据具体情况选择合适的技术，能够提高地下管线探测的准确性和效率，减少对地下管线的破坏和影响。

随着科技的发展和创新，地下管线探测技术将会不断完善和更新，为现代工程建设提供更好的支持。

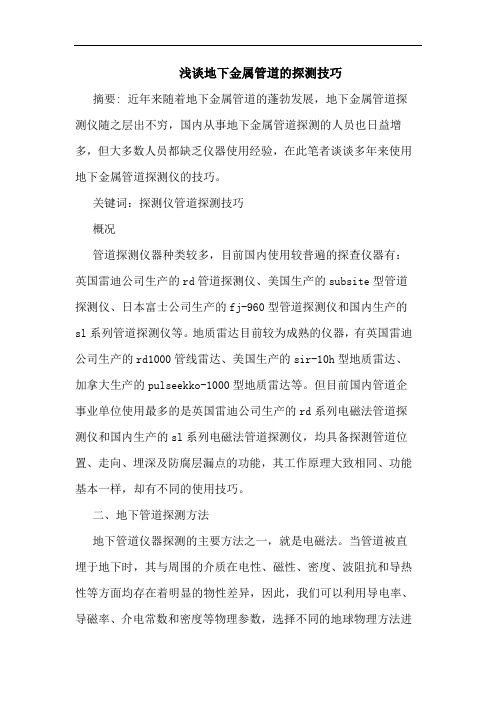

浅谈地下金属管道的探测技巧摘要: 近年来随着地下金属管道的蓬勃发展，地下金属管道探测仪随之层出不穷，国内从事地下金属管道探测的人员也日益增多，但大多数人员都缺乏仪器使用经验，在此笔者谈谈多年来使用地下金属管道探测仪的技巧。

关键词：探测仪管道探测技巧概况管道探测仪器种类较多，目前国内使用较普遍的探查仪器有：英国雷迪公司生产的rd管道探测仪、美国生产的subsite型管道探测仪、日本富士公司生产的fj-960型管道探测仪和国内生产的sl系列管道探测仪等。

地质雷达目前较为成熟的仪器，有英国雷迪公司生产的rd1000管线雷达、美国生产的sir-10h型地质雷达、加拿大生产的pulseekko-1000型地质雷达等。

但目前国内管道企事业单位使用最多的是英国雷迪公司生产的rd系列电磁法管道探测仪和国内生产的sl系列电磁法管道探测仪，均具备探测管道位置、走向、埋深及防腐层漏点的功能，其工作原理大致相同、功能基本一样，却有不同的使用技巧。

二、地下管道探测方法地下管道仪器探测的主要方法之一，就是电磁法。

当管道被直埋于地下时，其与周围的介质在电性、磁性、密度、波阻抗和导热性等方面均存在着明显的物性差异，因此，我们可以利用导电率、导磁率、介电常数和密度等物理参数，选择不同的地球物理方法进行地下管道探测。

在现有的地下管道探测方法技术中，电磁法具有探测精度高、抗干扰能力强、应用范围广、工作方式灵活、成本低、效率高等优点，也是目前最常用的方法。

采用电磁法进行管道探测，首先要使目标管道（能够导电的金属管道）带电，电流沿管道流动产生电磁场，然后使用专用仪器在地面上测量电磁异常，以此达到管道探测的目的。

原理来源：法拉第的电磁感应定律当发射机向地下管道发送特定的电磁波信号，在地下管道防腐层破损点处与大地形成回路，并向地面周围辐射，在破损点正上方辐射信号最强，随着离漏点中心远去，信号逐渐减弱。

三、地下金属管道探测技巧1.rd系列管道探测仪的探测技巧（1）管道定位探测根据现场条件的不同和实际需要，通常有以下三种探测管道的技术背景普遍应用：①快速追踪将接收机调到谷值模式可以提高追踪的速度。

地下管线探测方法地下管线探测是一项非常重要的工作，它可以帮助我们准确地了解地下管线的位置、深度和材质，为工程建设和维护提供重要的参考数据。

在进行地下管线探测时，我们需要选择合适的方法和工具，以确保探测的准确性和可靠性。

本文将介绍几种常用的地下管线探测方法，希望能对相关工作人员有所帮助。

首先，地下管线探测常用的方法之一是地面探测。

地面探测是利用地面探测仪器，通过电磁波或声波等方式，对地下管线进行探测和定位。

这种方法操作简单，成本较低，适用于一般的管线探测工作。

但是，地面探测的精度和深度受到地下环境的影响较大，对于深埋、复杂地质条件下的管线探测效果不佳。

其次，地下管线探测的另一种常用方法是地下雷达探测。

地下雷达探测是利用雷达波在地下介质中的传播特性，对地下管线进行探测和成像。

这种方法具有探测深度大、精度高的优点，适用于复杂地质条件下的管线探测工作。

但是，地下雷达探测设备成本较高，操作复杂，需要专业人员进行操作和解译，且受到地下介质的影响较大。

另外，地下管线探测还可以采用地面穿透雷达探测方法。

地面穿透雷达是一种高频电磁波探测技术，能够穿透地下介质，对地下管线进行高分辨率的成像和定位。

这种方法具有探测精度高、成像清晰的优点，适用于需要精确探测地下管线位置和材质的工作。

但是，地面穿透雷达探测设备成本较高，操作复杂，需要专业人员进行操作和解译，且受到地下介质和管线材质的影响较大。

综上所述，地下管线探测是一项重要的工作，选择合适的探测方法和工具对于工程建设和维护具有重要意义。

在实际工作中，我们应根据具体情况选择合适的探测方法，确保探测的准确性和可靠性。

希望本文介绍的地下管线探测方法能够为相关工作人员提供参考，促进工程建设和维护工作的顺利进行。

如何进行地下管线探测与定位随着城市建设的不断推进，地下管线的布设越来越密集，成为城市基础设施的重要组成部分。

然而，由于地下管线的隐蔽性和复杂性，如何准确快速地进行地下管线探测与定位成为一个亟待解决的问题。

本文将从技术手段、设备选择以及实施过程等方面，探讨如何进行地下管线探测与定位。

一、技术手段地下管线探测与定位的关键在于如何获取管线的准确位置信息。

常用的技术手段包括电磁法、地质雷达法、超声波法和地球物理勘探等。

1. 电磁法电磁法是一种基于电磁波的非侵入式探测方法，适用于大部分地下金属管线的检测。

通过发射电磁波的频率和电磁波的传播速度与回波信号的接收时间，可以确定管线的位置和深度。

2. 地质雷达法地质雷达法利用雷达波束在地下材料中的反射和传播特性，可以探测到地下障碍物和管线。

这种方法适用于较浅的埋深和非金属管线的检测。

3. 超声波法超声波法通过发射超声波，利用声波在不同材料中的传播速度和反射特性，推测地下管线的位置。

这种方法适用于金属和非金属管线。

4. 地球物理勘探地球物理勘探是一种综合利用重力、地磁、地电等物理场参数，以及声波的传播速度等多种手段进行地下管线探测与定位的方法。

它具有较高的精度和可靠性，但也需要专业设备和人员进行操作。

二、设备选择在进行地下管线探测与定位时，选择适合的设备非常重要。

不同的技术手段需要不同的设备。

1. 多功能探地仪多功能探地仪是一种集成了多种地下探测技术的设备，如电磁法、地质雷达法等。

它具有便携、操作简单、覆盖范围广的特点，适用于各种管线探测与定位的场景。

2. 地下管线雷达地下管线雷达是一种专门用于地下管线探测和定位的设备。

它通过雷达波束的发射和接收，可以精确地确定地下管线的位置和深度。

3. 超声波探测器超声波探测器是一种利用超声波进行管线探测和定位的设备。

它可以通过声波的传播速度和反射特性，判断地下管线的位置和材料。

三、实施过程地下管线探测与定位的实施过程需要严谨的操作和仔细的分析。

地下管线探测技术与探测方法地下管线探测技术和方法是指通过使用各种设备和工具，对地下埋设的管线进行定位、识别和检测的一种技术和方法。

地下管线的探测对于城市建设和维护具有重要意义，可以避免因挖掘施工引起的管线破裂、泄漏等事故，节约施工成本和时间，提高施工效率。

以下是关于地下管线探测技术和方法的详细介绍。

一、地下管线探测技术1.电磁感应技术：利用电磁感应仪器和设备，测量地下埋设金属管线的电磁场变化来定位和识别管线的位置。

这种技术适用于金属管线的探测，如电力线、自来水管、燃气管等。

2.全息地球物理探测技术：利用地震波或电磁波在地下不同介质中传播的特性，通过地面或孔隙中的测量设备来推断地下管线的位置。

这种技术可以探测非金属管线，如塑料管、混凝土管等。

3.高频雷达技术：利用高频雷达设备发射电磁脉冲波，通过地下管线对电磁波的反射和散射来探测管线的位置和形状。

这种技术适用于较浅埋设的管线探测，如通信线、光纤线等。

4.声波雷达技术：利用声波在地下传播的特性，通过地面或孔隙中的接收设备来探测地下管线的位置。

这种技术适用于非金属管线和埋深较大的管线探测。

5.激光扫描技术：利用激光测距仪和激光测绘仪器，对地面进行扫描和测量，通过地面上的特征点和地形推断地下管线的位置。

这种技术适用于地下管线的初步探测和初步定位。

二、地下管线探测方法1.地下图纸和资料查阅法：通过查阅地下管线的图纸和相关资料，了解管线的位置、类型和深度等信息，对管线进行初步探测和定位。

这种方法适用于已有管线资料的场景。

2.地磁扫描法：通过地磁仪器对地下管线产生的磁场进行扫描和测量，通过磁场的变化来探测和定位管线的位置。

这种方法适用于金属管线的探测。

3.深度探测法：通过使用深度探测仪器，对地下进行垂直向下的探测，通过探测仪器的反馈信号来判断是否存在地下管线。

这种方法适用于需要确定管线埋深的场景。

4.多传感器联合探测法：结合多种地下管线探测技术和方法，通过多种传感器和设备的联合使用来提高探测精度和准确度。

管线仪探测管线的定深方法
管线仪探测管线的定深方法有以下几种：
1. 超声波测距法：利用超声波的传播速度和传播时间差来测量管线的深度。

通过在管线上方发射超声波，并接收到反射回来的超声波，根据超声波传播速度和发送与接收之间的时间差，可以计算出管线的距离和深度。

2. 磁力法：利用磁力感应原理，测量地表上产生的磁场的变化来确定管线的位置和深度。

通过在管线附近放置磁场感应器，并测量到的磁场强度的变化，可以计算出管线的深度。

3. 电磁法：利用交变电磁场与管线互作用的原理来测量管线的深度。

通过在地表上放置电磁发射器和接收器，测量到的电磁场的强度和相位的变化，可以推断出管线的深度和位置。

4. 地质雷达法：利用地质雷达设备发射高频电磁波，通过测量地下反射回来的电磁波的特征，推断出管线的深度和位置。

地质雷达法可以非侵入性地测量地下管线，对于较深的管线也有较好的探测效果。

这些方法在管线探测中经常被使用，具体的选择视探测的管线类型、深度和环境条件来决定。

地下管线测量方案引言在城市建设和基础设施建设过程中，地下管线的布置相当密集且复杂，包括供水管道、排水管道、天然气管道等。

因此，准确测量和定位地下管线至关重要，以便在进行施工、维修或其他相关工作时避免对地下管线造成损坏。

本文将介绍一种地下管线测量方案，旨在帮助测量人员有效地测量和定位各种地下管线。

管线测量设备和工具在进行地下管线测量时，需要使用一些特殊的设备和工具，以便准确测量管线的位置和深度。

1.探地仪：探地仪是测量地下管线的常用设备之一。

它通过发射电磁信号到地下，然后接收信号反射回来的方式来探测管线的位置和深度。

探地仪可以根据信号反射的时间和强度来确定管线的准确位置。

2.电子测量仪器：电子测量仪器可以用来测量地下管线的深度。

它通常使用超声波技术或雷达技术，以非接触的方式测量管线距离地面的深度。

3.GPS定位系统：全球定位系统（GPS）可以用来确定测量点的经度和纬度坐标。

通过将测量点的坐标与管线数据进行比对，可以准确地确定管线的位置。

4.测量杆和标尺：测量杆和标尺可以用来测量地下管线距离地面的高度。

这些设备可以帮助测量人员快速准确地测量地下管线的深度。

测量步骤以下是一般的地下管线测量步骤，您可以根据具体情况进行调整和优化。

1.了解管线信息：在进行地下管线测量之前，首先需要获取管线的相关信息，包括管线的类型、直径、材质和埋深等。

这些信息可以通过向相关部门咨询和查阅相关文档获得。

2.确定测量范围：根据地下管线的布置情况，确定测量的范围。

可以根据需要选择特定的区域进行测量，或者进行全面的管线测量。

3.使用探地仪进行测量：根据测量范围的大小和复杂程度，选择合适的测量方法和探地仪器进行测量。

通过操作探地仪，对指定区域进行扫描，记录下管线的位置和深度信息。

4.使用电子测量仪器进行测量：根据需要，使用电子测量仪器进行地下管线的深度测量。

将电子测量仪器放置在地面上，使用其测量功能来获取管线距离地面的深度。

5.使用GPS定位系统进行定位：根据需要，使用GPS定位系统确定测量点的经度和纬度坐标。

RD400、RD4000地下管线探测仪使用技巧雷迪公司北京办事处一、管线仪简介RD400、RD4000管线探测仪均为由一台发射机和一台接收机组成，用于地下金属管线路由的精确定位、深度测量和长距离管线的追踪。

它采用了雷迪公司独创的双水平线圈和垂直线圈电磁专利技术，并且增加了测量目标管线电流强度和电流方向的功能，提高了管线仪定位的精度和对目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。

RD400、RD4000地下管线探测仪还有许多可选配件，从而扩展了它们的用途和应用范围。

不但可以对直埋管线的对地绝缘故障点进行准确的定位，也可以对非金属下水管道、污水管等的进行探测，还可以使用特殊夹钳（或听诊器）从很多根管线中识别单一的目标管线。

另外，雷迪公司还提供了探测深度更大的双深度天线及专门用于水下工作的水下双深度天线等配件。

二、管线仪的探测原理及方法1、原理RD400、RD4000地下管线探测仪使用的是电磁感应法。

用管线仪的发射机在地下管线上施加一个交变的电流信号I。

这个电流信号在管线中向前传输的过程中，会在管线周围产生一个交变的磁场。

其大小为I=K*I/R，方向为等势圆周上的切线方向。

将这个磁场分解为一个水平方向的磁场分量和一个垂直方向的磁场分量。

通过矢量分解可知，在目标管线的正上方时水平分量为最大，垂直分量为最小，而且它们的大小都与管线的位置和深度呈一定的比例关系。

因此，用管线仪接收机里的双水平天线和垂直天线分别测量其水平分量和垂直分量的大小，就能准确地对地下管线进行定位和测深。

2、方法RD400、RD4000地下管线探测仪都有无源工作方式和有源工作方式等两种方式。

无源工作方式用来搜索一个区域内未知的电力电缆及其它一些能主动向外幅射信号的管线。

不需要发射机对目标管线施加信号。

有电力（Power）和无线电（Radio）两种模式。

将接收机调到这两种工作模式，调节灵敏度，得到合适的读数，提着接收机在区域内进行网格搜索，并使机身面与移动方向成直线且尽可能与通过的管线呈90°，接收机有响应显示时，则表示有管线存在。

地下管线探测作业指导书一、引言地下管线探测作业是一项重要的工程任务，旨在确保施工过程中不会损坏现有的地下管线。

本指导书旨在提供详细的操作步骤和注意事项，以确保作业的安全性和高效性。

二、作业前准备1. 确定作业区域：首先，需要明确作业区域的范围，并获得相关的地图和图纸资料。

2. 收集管线信息：收集关于地下管线的信息，包括类型、直径、材料、埋深等。

这些信息可通过地方政府、管线运营商或相关机构获取。

3. 安全评估：在开始作业前，进行安全评估，确保作业人员了解潜在的危险和风险，并采取相应的预防措施。

三、设备和工具1. 探测仪器：选择适当的地下管线探测仪器，如地磁仪、电磁波探测仪等。

2. 标记工具：准备标记工具，如彩色喷漆、标志桩等，用于标记地下管线的位置。

3. 测量工具：备齐测量工具，如测量带、测量仪等，用于测量管线的深度和位置。

四、作业步骤1. 确定探测方法：根据地下管线的类型和特性，选择适当的探测方法。

常用的方法包括地磁法、电磁法和地雷达法等。

2. 仪器校准：在使用探测仪器前，进行仪器的校准，确保测量结果的准确性。

3. 划定探测区域：根据作业区域的范围，划定探测区域，并进行标记，以便后续的探测工作。

4. 进行探测作业：按照选定的探测方法，使用探测仪器进行作业。

根据仪器的指示，寻找地下管线的位置，并进行标记。

5. 测量管线深度：在标记地下管线位置后，使用测量工具测量管线的深度，并记录下来。

6. 制作探测报告：根据探测结果，制作探测报告，包括管线的位置、深度和类型等信息。

五、安全注意事项1. 事先通知：在进行地下管线探测作业前，应事先通知相关的管线运营商和地方政府，以确保作业的安全性。

2. 避免损坏：在进行探测作业时，要小心操作，避免对地下管线造成损坏。

如发现管线位置不清晰或存在障碍物，应及时停止作业并寻求专业人员的帮助。

3. 安全防护：作业人员应佩戴适当的个人防护装备，如安全帽、手套、防护眼镜等，以确保作业的安全性。
