澄清几个问题，有利于大家理解：
1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。
2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意）
3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启）
4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况）
5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用单控开关也可以；否则必须双控。

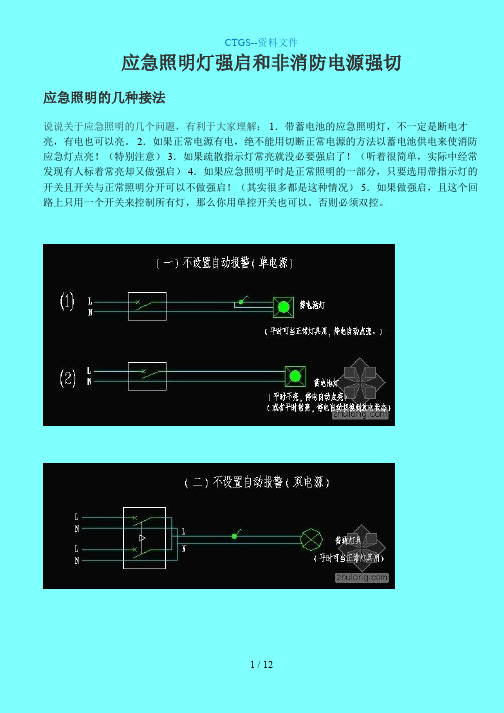

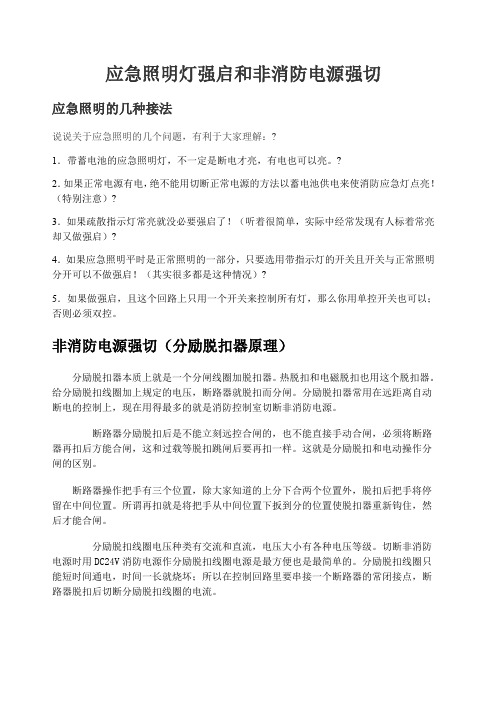

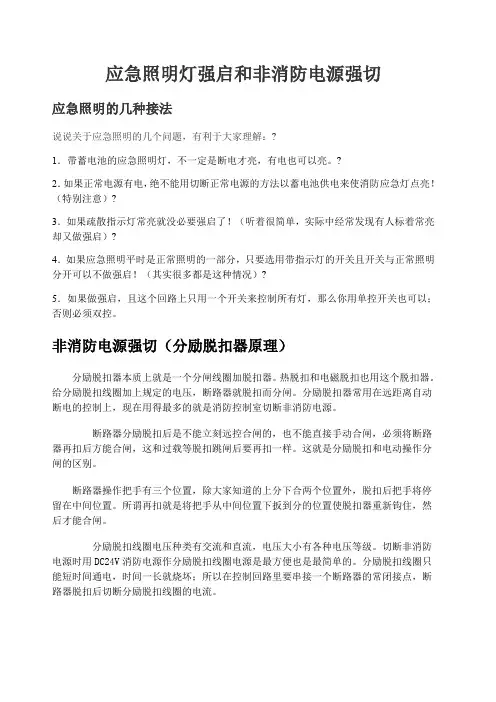

应急照明灯强启和非消防电源强切应急照明的几种接法说说关于应急照明的几个问题，有利于大家理解：1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。
2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意） 3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启） 4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况） 5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用单控开关也可以。
否则必须双控。
.非消防电源强切（分励脱扣器原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上要求的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动制作分闸的区别。
断路器制作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短进度通电，进度一长就烧坏。
所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
.分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭。
在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
应急照明灯强启和非消防电源强切应急照明的几种接法说说关于应急照明的几个问题，有利于大家理解：?1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。
?2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意）?3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启）?4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况）?5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用单控开关也可以；否则必须双控。
非消防电源强切（分励脱扣器原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭。
在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
应急照明灯强启和非消防电源强切应急照明的几种接法说说关于应急照明的几个问题，有利于大家理解：1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。
2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意）3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启）4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况）5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用单控开关也可以；否则必须双控。
非消防电源强切（分励脱扣器原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭。
在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。

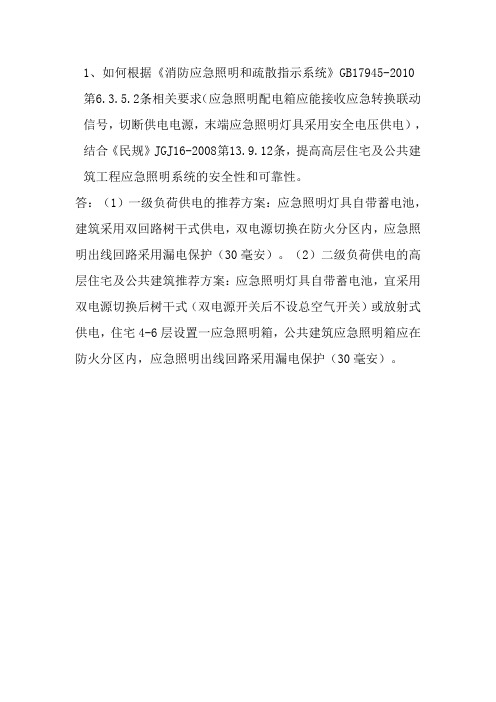

1、如何根据《消防应急照明和疏散指示系统》GB17945-2010第6.3.5.2条相关要求（应急照明配电箱应能接收应急转换联动信号，切断供电电源，末端应急照明灯具采用安全电压供电），结合《民规》JGJ16-2008第13.9.12条，提高高层住宅及公共建筑工程应急照明系统的安全性和可靠性。
答：（1）一级负荷供电的推荐方案：应急照明灯具自带蓄电池，建筑采用双回路树干式供电，双电源切换在防火分区内，应急照明出线回路采用漏电保护（30毫安）。
（2）二级负荷供电的高层住宅及公共建筑推荐方案：应急照明灯具自带蓄电池，宜采用双电源切换后树干式（双电源开关后不设总空气开关）或放射式供电，住宅4-6层设置一应急照明箱，公共建筑应急照明箱应在防火分区内，应急照明出线回路采用漏电保护（30毫安）。
澄清几个问题，有利于大家理解：
1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。
2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意）
3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启）
4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况）
5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用单控开关也可以；否则必须双控。
说说关于应急照明的几个问题，有利于大家理解：1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。
2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意）3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启）4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况）5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用单控开关也可以；否则必须双控。
非消防电源强切（分励脱扣器原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭。
在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
应急照明强启与非消防电源强切(总13页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March应急照明灯强启和非消防电源强切应急照明的几种接法说说关于应急照明的几个问题，有利于大家理解：1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。
2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意）3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启）4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况）5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用单控开关也可以；否则必须双控。
非消防电源强切（分励脱扣器原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭。

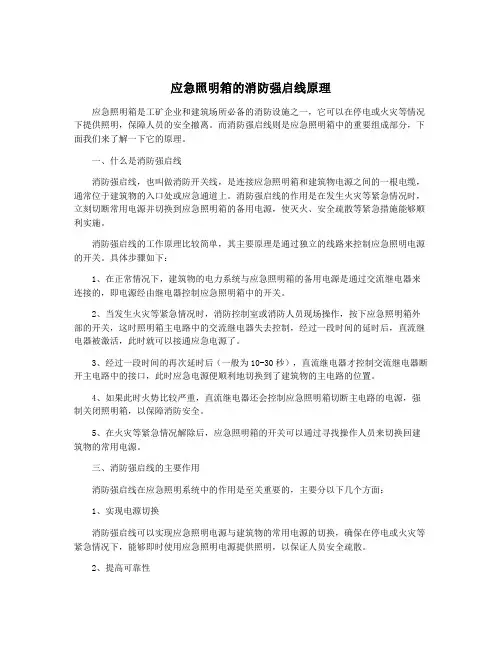

应急照明箱的消防强启线原理应急照明箱是工矿企业和建筑场所必备的消防设施之一，它可以在停电或火灾等情况下提供照明，保障人员的安全撤离。
而消防强启线则是应急照明箱中的重要组成部分，下面我们来了解一下它的原理。
一、什么是消防强启线消防强启线，也叫做消防开关线，是连接应急照明箱和建筑物电源之间的一根电缆，通常位于建筑物的入口处或应急通道上。
消防强启线的作用是在发生火灾等紧急情况时，立刻切断常用电源并切换到应急照明箱的备用电源，使灭火、安全疏散等紧急措施能够顺利实施。
消防强启线的工作原理比较简单，其主要原理是通过独立的线路来控制应急照明电源的开关。
具体步骤如下：1、在正常情况下，建筑物的电力系统与应急照明箱的备用电源是通过交流继电器来连接的，即电源经由继电器控制应急照明箱中的开关。
2、当发生火灾等紧急情况时，消防控制室或消防人员现场操作，按下应急照明箱外部的开关，这时照明箱主电路中的交流继电器失去控制，经过一段时间的延时后，直流继电器被激活，此时就可以接通应急电源了。
3、经过一段时间的再次延时后（一般为10-30秒），直流继电器才控制交流继电器断开主电路中的接口，此时应急电源便顺利地切换到了建筑物的主电路的位置。
4、如果此时火势比较严重，直流继电器还会控制应急照明箱切断主电路的电源，强制关闭照明箱，以保障消防安全。
5、在火灾等紧急情况解除后，应急照明箱的开关可以通过寻找操作人员来切换回建筑物的常用电源。
三、消防强启线的主要作用消防强启线在应急照明系统中的作用是至关重要的，主要分以下几个方面：1、实现电源切换消防强启线可以实现应急照明电源与建筑物的常用电源的切换，确保在停电或火灾等紧急情况下，能够即时使用应急照明电源提供照明，以保证人员安全疏散。
2、提高可靠性消防强启线是独立的电气线路，不会受到建筑物电力系统的影响，因此能够在系统受到故障或短路时独立继续工作，提高了应急照明系统的可靠性和稳定性。
3、提高安全性消防强启线通过独立的电源控制应急照明系统的开关，避免了因照明设备故障或其他原因造成的火灾等安全事故。
说说关于应急照明的几个问题，有利于大家理解：
1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。
2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意）
3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启）
4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况）
5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用单控开关也可以；否则必须双控。
非消防电源强切（分励脱扣器原理）
分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分
励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭。
在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理
断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
．具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
.
空气开关内部比较精密，原理却甚为简单。
它在入线和出线间串了个10几20圈的电感，电流足够时吸合带动机械杠杆而动作保护。
比较安全又不用换保险，是很好的推荐。
自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
低压断路器的结构和工作原理
自动空气开关由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
自动空气开关工作原理图如
自动空气开关工作原理图低压断路器的工作原理图1-主触点2-自由
脱扣机构3-过电流脱扣器4-分励扣器脱5-热脱扣器6-欠电压脱扣
器7-停止按钮
自动空气开关的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
三、断路器的基本结构和工作原理（补充）
断路器的基本结构和工作原理了，先附上其结构示意图如下
低压断路器一般由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等几部分组成，在投入运行时，操作手柄已经使主触头闭合，自由脱扣机构将主触头锁定在闭合位置，各类脱扣器进入运行状态。
下面就重点说说断路器的几个脱扣器：
1、电磁脱扣器
电磁脱扣器与被保护电路串联。
线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。
当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。
2、热脱扣器
热脱扣器与被保护电路串联。
线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。
若出现过载现象时，线路中电流增大，双金属片将继续弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分开，切断电路起到过载保护的作用。
3、失压脱扣器
失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用。
电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。
当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力弹簧
的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠压及零压保护作用。
当电源电压为额定电压的75%～105%时，失压脱扣器保证吸合，使断路器顺利合闸；当电源电压低于额定电压的40%时，失压脱扣器保证脱开使断路器掉闸分断。
一般还可用串联在失压脱扣器电磁线圈回路中的常闭按钮做分闸操作。
4、分励脱扣器
分励脱扣器用于远距离操作低压断路器分闸控制。
它的电磁线圈并联在低压断路器的电源侧。
需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸。
在一台低压断路器上同时装有两种或两种以上脱扣器时，则称这台低压断路器装有复式脱扣器。
在具体使用中，分励脱扣侧重于控制，失压脱扣侧重于保护。
