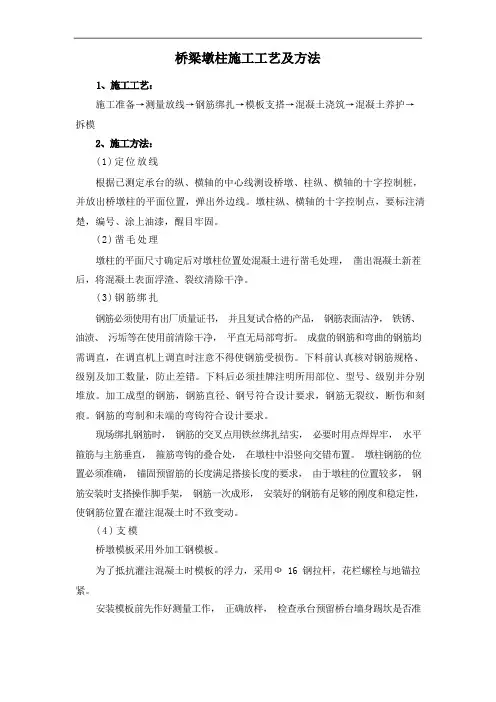

施工准备→测量放线→钢筋绑扎→模板支搭→混凝土浇筑→混凝土养护→ 拆模(1)定位放线根据已测定承台的纵、横轴的中心线测设桥墩、柱纵、横轴的十字控制桩，并放出桥墩柱的平面位置，弹出外边线。

墩柱纵、横轴的十字控制点，要标注清楚，编号、涂上油漆，醒目牢固。

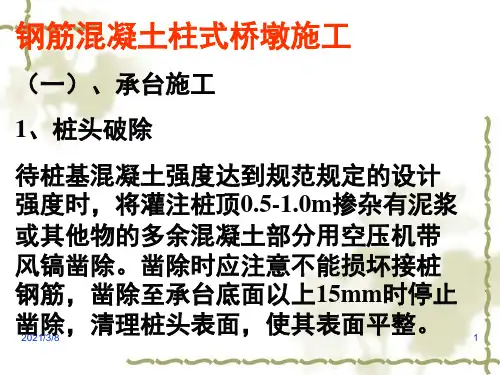

(2)凿毛处理墩柱的平面尺寸确定后对墩柱位置处混凝土进行凿毛处理，凿出混凝土新茬后，将混凝土表面浮渣、裂纹清除干净。

(3)钢筋绑扎钢筋必须使用有出厂质量证书，并且复试合格的产品，钢筋表面洁净，铁锈、油渍、污垢等在使用前清除干净，平直无局部弯折。

成盘的钢筋和弯曲的钢筋均需调直，在调直机上调直时注意不得使钢筋受损伤。

下料前认真核对钢筋规格、级别及加工数量，防止差错。

下料后必须挂牌注明所用部位、型号、级别并分别堆放。

加工成型的钢筋，钢筋直径、钢号符合设计要求，钢筋无裂纹，断伤和刻痕。

钢筋的弯制和未端的弯钩符合设计要求。

现场绑扎钢筋时，钢筋的交叉点用铁丝绑扎结实，必要时用点焊焊牢，水平箍筋与主筋垂直，箍筋弯钩的叠合处，在墩柱中沿竖向交错布置。

墩柱钢筋的位置必须准确，锚固预留筋的长度满足搭接长度的要求，由于墩柱的位置较多，钢筋安装时支搭操作脚手架，钢筋一次成形，安装好的钢筋有足够的刚度和稳定性，使钢筋位置在灌注混凝土时不致变动。

(4)支模桥墩模板采用外加工钢模板。

为了抵抗灌注混凝土时模板的浮力，采用Ф 16 钢拉杆，花栏螺栓与地锚拉紧。

安装模板前先作好测量工作，正确放样，检查承台预留桥台墙身踢坎是否准确，经检查无误后方可进行模板安装。

安装模板与钢筋绑扎工作配合进行，应在钢筋安好检查合格后进行。

配制完的模板，板面光滑平整，不得有划痕，接缝严密不漏浆，并在内侧涂刷同一规格脱模剂。

模板及支撑安装完毕后，对其平面位置、顶部标高、节点联系及纵、横向稳定性进行检查，符合要求后方可进行下一工序。

模板不得与操作脚手架发生联系，以免在脚手架上运放材料和工人操作时引起模板变形。

拆卸模板要在混凝土强度能保证其表面及棱角不致因拆模而受损坏时方可拆除。

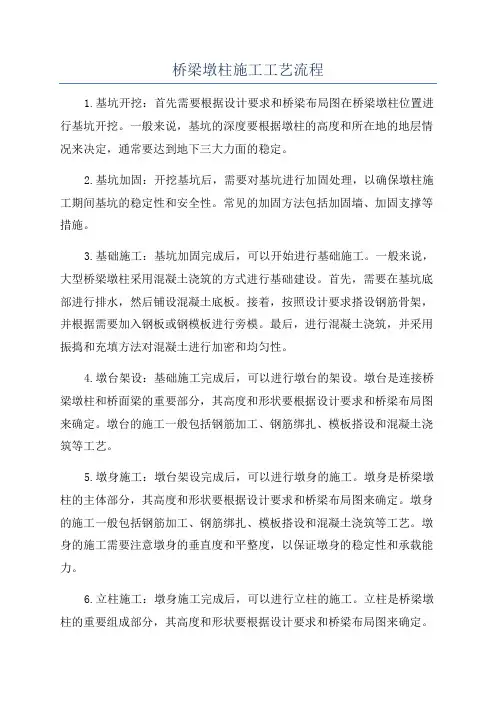

桥梁墩柱施工工艺流程1.基坑开挖：首先需要根据设计要求和桥梁布局图在桥梁墩柱位置进行基坑开挖。

一般来说，基坑的深度要根据墩柱的高度和所在地的地层情况来决定，通常要达到地下三大力面的稳定。

2.基坑加固：开挖基坑后，需要对基坑进行加固处理，以确保墩柱施工期间基坑的稳定性和安全性。

常见的加固方法包括加固墙、加固支撑等措施。

3.基础施工：基坑加固完成后，可以开始进行基础施工。

一般来说，大型桥梁墩柱采用混凝土浇筑的方式进行基础建设。

首先，需要在基坑底部进行排水，然后铺设混凝土底板。

接着，按照设计要求搭设钢筋骨架，并根据需要加入钢板或钢模板进行旁模。

最后，进行混凝土浇筑，并采用振捣和充填方法对混凝土进行加密和均匀性。

4.墩台架设：基础施工完成后，可以进行墩台的架设。

墩台是连接桥梁墩柱和桥面梁的重要部分，其高度和形状要根据设计要求和桥梁布局图来确定。

墩台的施工一般包括钢筋加工、钢筋绑扎、模板搭设和混凝土浇筑等工艺。

5.墩身施工：墩台架设完成后，可以进行墩身的施工。

墩身是桥梁墩柱的主体部分，其高度和形状要根据设计要求和桥梁布局图来确定。

墩身的施工一般包括钢筋加工、钢筋绑扎、模板搭设和混凝土浇筑等工艺。

墩身的施工需要注意墩身的垂直度和平整度，以保证墩身的稳定性和承载能力。

6.立柱施工：墩身施工完成后，可以进行立柱的施工。

立柱是桥梁墩柱的重要组成部分，其高度和形状要根据设计要求和桥梁布局图来确定。

立柱的施工一般包括钢筋加工、钢筋绑扎、模板搭设和混凝土浇筑等工艺。

立柱的施工需要注意柱身的垂直度和平整度，以及立柱之间的连接方式，以保证立柱的稳定性和承载能力。

7.桩基施工：在特殊情况下，桥梁墩柱的施工还需要进行桩基施工。

桩基是用来加固桥梁墩柱的地下部分，其施工包括钢筋加工、钢筋绑扎、模板搭设和混凝土浇筑等工艺。

桩基施工的目的是提高桥梁墩柱的承载能力和稳定性。

总结起来，桥梁墩柱施工的工艺流程主要包括基坑开挖、基坑加固、基础施工、墩台架设、墩身施工、立柱施工和桩基施工等步骤。
