第六章 控制系统的综合与校正

第六章自动控制原理自动控制系统的校正自动控制原理是指通过一系列的传感器、执行器和控制器等装置，对待控制对象进行检测、判断和调节，以实现对系统的自动调控和校正。

在自动控制系统中，校正是一个重要的环节，对于确保系统的稳定性、准确性和可靠性具有至关重要的作用。

接下来，本文将简要介绍自动控制系统的校正方法和重要性。

首先，自动控制系统的校正主要包括以下几个方面：1.传感器校正：传感器作为自动控制系统中的重要组成部分，负责将物理量转化为电信号进而进行处理。

传感器的准确性直接影响着系统的测量和控制效果，因此需要对传感器的灵敏度、精度和线性度等进行校正，以提高系统的测量准确性。

2.执行器校正：执行器主要负责将控制信号转化为物理动作，控制系统的输出效果依赖于执行器的准确性和稳定性。

因此，需要对执行器的响应速度、灵敏度和动态补偿等进行校正，以确保系统的控制精度和稳定性。

3.控制器校正：控制器是自动控制系统的核心部分，负责对传感器数据进行处理和判断，并生成相应的控制信号。

对于不同类型的控制器，需要根据系统的需求和特点进行各种参数的校正和调整，以保证系统的控制效果。

4.系统校正：系统校正是指对整个自动控制系统进行整体的校准和调整。

由于控制系统中存在着多种参数和输入信号，这些参数和信号之间的相互作用会对系统的控制效果产生影响。

因此，需要对系统的整体参数进行校正，以确保系统的稳定性和性能达到预期的要求。

其次，自动控制系统的校正具有以下几个重要性：1.提高系统的准确性：通过对传感器、执行器和控制器进行校正，可以消除误差、降低噪声的影响，提高系统的测量和控制准确性。

这对于一些对测量和控制精度要求较高的系统而言尤为重要，如飞行器、自动化生产线等。

2.提高系统的稳定性：通过对控制器和系统参数的校正和调整，可以改善系统的阻尼特性和相应速度，增强系统的稳定性和快速响应能力。

这对于一些需要频繁变动的系统而言尤为重要，如电力系统、机械运动系统等。

第六章习题答案1．答：需要校正的控制系统可分为被控对象、控制器和检测环节三个部分。

各装置除其中放大器的增益可调外，其余的结构和参数是固定的。

在系统中引进一些附加装置来改变整个系统的特性，以满足给定的性能指标，这种为改善系统的静、动态性能而引入系统的装置，称为校正装置。

而校正装置的选择及其参数整定的过程，就称为自动控制系统的校正问题。

根据校正装置在系统中的安装位置，及其和系统不可变部分的连接方式的不同，通常可分成三种基本的校正方式：串联校正、反馈校正、复合校正。

2．答：串联校正是设计中最常使用的，通常需要安置在前向通道的前端，主要适用于参数变化敏感性较强的场合。

设计较简单，容易对信号进行各种必要的变换，但需注意负载效应的影响。

3．答：反馈校正的设计相对较为复杂。

显著的优点是可以抑制系统的参数波动及非线性因素对系统性能的影响。

另外，元件也往往较少。

4．答：通过增加一对相互靠得很近并且靠近坐标原点的开环零、极点，使系统的开环放大倍数提高，以改善系统稳态性能。

5．答：通过加入一个相位引前的校正装置，使之在穿越频率处相位引前，以增加系统的相位裕量，这样既能使开环增益足够大，又能提高系统的稳定性，以改善系统的动态特性。

6．解：（1）根据误差等稳态指标的要求，确定系统的开环增益K（2）画出伯德图，计算未校正系统GO （j ω )的相位裕量（3）由要求的相角裕度γ，计算所需的超前相角（4）计算校正网络系数（5）确定校正后系统的剪切频率202)2(4lim )(lim 00==+⋅==→→K s s K s s sG K s o s v )15.0(20)2(40)(++=ωωωωωj j j j j G o ＝︒=+︒=⇒=17)(1807.6c o c ωϕγω︒=︒+︒-︒=+-=385175000εγγϕ2.438sin 138sin 1sin 1sin 1=︒-︒+-+=＝m m ϕϕα2.62.4lg 10lg 10-=-=-=∆αm L 9===T m c αωω（6）确定超前网络的转角频率ω1、ω2（7）画出校正后的伯德图，验算相角稳定裕度(画图略)（8）验算其它性能指标（9）写出校正装置的传递函数（10）提出实现形式，并确定网络参数7. 解:（1）根据给定的稳定误差或误差系数,确定系统的开环增益（2）确定未校正系统的相角稳定裕量（3）选择新的ωc4.182.4941.42.49121=⨯=======αωαωαωωm m T T 1054.01227.014.18141.42.41]11[1)(++=⎪⎪⎪⎪⎭⎫ ⎝⎛++=++=s s s s Ts s G c αα1054.01227.0)15.0(20)()()(++⋅+==s s s s s G s G s G c s 11=C 227101227.0611=⨯==-C T R 7112.4227112=-=-=αR R 5)15.0)(1(lim )(lim 00==++==→→K s s s sK s sG K s o s v )15.0)(1(5)(++=s s s s G o ︒-=⇒=⇒=201.20)(γωωc L（4）计算校正网络系数（5）选择校正网络的交接频率（6）画出校正后伯德图,验算相角裕度是否满足要求（7） 验算其它性能指标（8）写出校正装置的传递函数（9）提出实现形式，并确定网络参数8. 解:（1）根据给定的稳态误差或误差系数，确定系统的开环增益（2）确定未校正系统的相位裕量和增益裕量︒=︒+︒=︒-+=521240)205(2γγ12225.05525.090180-=⇒︒=--︒-︒=s arctg arctg c c ωωγ1086.9lg 201lg 20lg 20lg 20)(22≈=⇒-+==∆βωβωc C K L 1.055.05122====c ωτω01.0101.0121====βωβτω1s 1001s 10s G c ++=)(12=C 10010110622=⨯==-C T R 900)1(21=-=αR R 375)13757.0237(lim )(lim 2200=+⨯+==→→s s s sK s sG K s s s v 375＝K )13757.0237(375)(22+⨯+=s s s s G s 25=c ω︒35＝γ（3）超前校正环节（4）滞后校正环节在ω处滞后校正引起的滞后足够小 校正后开环传递函数（5）确定校正装置参数025.022=αT 2512)3548(=+-=m ϕcm ωω=5.225sin 125sin 1sin 1sin 12＝＝︒-︒+-+=m m ϕϕα063.0255.222===m T ωα⎪⎭⎫ ⎝⎛++=⎪⎪⎪⎪⎭⎫ ⎝⎛++=1025.01063.05.21111)(22222s s s T s T s G c ααdB K L L a c s c s 5.29845.25lg 20lg 20)()(lg 2021=+-=+-=∆=αωω7.291=a ⎪⎭⎫ ⎝⎛++⎪⎭⎫ ⎝⎛++⋅+⨯+==1s 8551s 201s 02501s 06301s 37570237s s 375s G s G s G 22c s ....).()()()(（6）校验略 422=R 422=R 5653=R 204=R 11=C 102=C。

看到别人设定的下载币5块钱一个，太黑了。

为了方便各位友友都有享受文档的权利，果断现在下来再共享第六章控制系统的校正及综合6-1什么是系统的校正？系统的校正有哪些方法？6-2试说明超前网络和之后网络的频率特性，它们各自有哪些特点？6-3试说明频率法超前校正和滞后校正的使用条件。

6-4相位滞后网络的相位角滞后的，为什么可以用来改善系统的相位裕度？6-5反馈校正所依据的基本原理是什么？6-6试说明系统局部反馈对系统产生哪些主要影响。

6-7在校正网络中，为何很少使用纯微分环节？6-8试说明复合校正中补偿的基本原理是什么？6-9选择填空。

在用频率法设计校正装置时，采用串联超前网络是利用它的（），采用串联滞后校正网络利用它的（）。

A 相位超前特性B 相位滞后特性C 低频衰减特性D 高频衰减特性6-10 选择填空。

闭环控制系统因为有了负反馈，能有效抑制（）中参数变化对系统性能的影响。

A 正向通道 B反向通道 C 前馈通道6-11 设一单位反馈系统其开环传递函数为W（s）=若使系统的稳态速度误差系数,相位裕度不小于，增益裕量不小于10dB，试确定系统的串联校正装置。

解:→所以其对数频率特性如下:其相频特性:相位裕度不满足要求设校正后系统为二阶最佳,则校正后相位裕度为,增益裕量为无穷大。

校正后系统对数频率特性如下：校正后系统传递函数为因为所以串联校正装置为超前校正。

6-12设一单位反馈系统，其开环传递函数为W（s）=试求系统的稳态加速度误差系数和相位裕度不小于35的串联校正装置。

解：所以其对数频率特性如下:其相频特性:相位裕度不满足要求，并且系统不稳定。

设校正后系统对数频率特性如上（红线所示）：则校正后系统传递函数为因为在时（见红线部分），，则→选取，则校正后系统传递函数为其相频特性:相位裕度满足要求。

校正后的对数频率曲线如下：因为所以校正装置为滞后-超前校正。

6-13设一单位反馈系统，其开环传递函数为W（s）=要求校正后的开环频率特性曲线与M=4dB的等M圆相切，切点频率w=3,并且在高频段w>200具有锐截止-3特性，试确定校正装置。

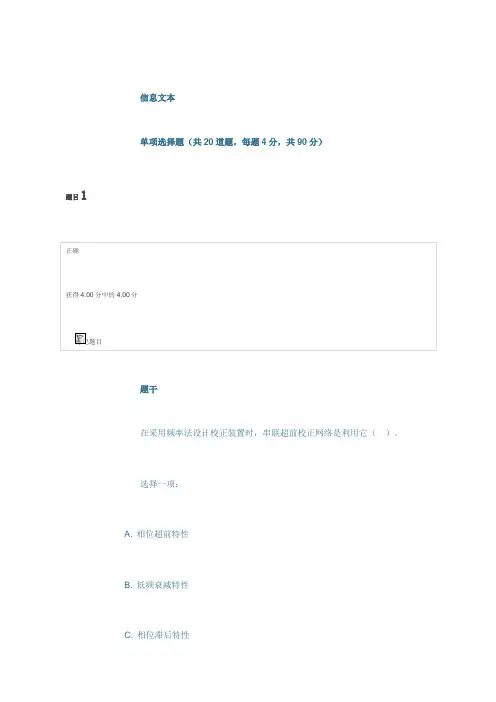

信息文本单项选择题（共20道题，每题4分，共90分）题目1标记题目题干在采用频率法设计校正装置时，串联超前校正网络是利用它（）。

选择一项：A. 相位超前特性B. 低频衰减特性C. 相位滞后特性D. 高频衰减特性反馈恭喜您，答对了。

正确答案是：相位超前特性题目2标记题目题干闭环系统因为有了负反馈，能有效地抑制（）中参数变换对系统性能的影响。

选择一项：A. 正向及反馈通道B. 反馈通道C. 前馈通道D. 正向通道反馈恭喜您，答对了。

正确答案是：正向及反馈通道题目3标记题目题干从下图所示的系统对数幅频特性来看，该系统需要校正是因为（）。

选择一项：A. 系统的抗干扰能力差，需要改变高频段特性。

B. 系统虽然稳定，但稳态和动态响应都不能满足要求，整个特性都需要改变。

C. 系统是稳定的，而且具有满意的动态性能，但稳态误差过大，应改变特性的低频段。

D. 系统是稳定的，且具有满意的稳态性能，但动态响应较差，应改变特性的中频段和高频段。

反馈恭喜您，答对了。

正确答案是：系统是稳定的，而且具有满意的动态性能，但稳态误差过大，应改变特性的低频段。

题目4正确获得4.00分中的4.00分标记题目题干从下图所示的系统对数幅频特性来看，该系统需要校正是因为（）。

选择一项：A. 系统是稳定的，且具有满意的稳态性能，但动态响应较差，应改变特性的中频段和高频段。

B. 系统是稳定的，而且具有满意的动态性能，但稳态误差过大，应改变特性的低频段。

C. 系统虽然稳定，但稳态和动态响应都不能满足要求，整个特性都需要改变。

D. 系统的抗干扰能力差，需要改变高频段特性。

反馈恭喜您，答对了。

正确答案是：系统是稳定的，且具有满意的稳态性能，但动态响应较差，应改变特性的中频段和高频段。

题目5正确获得4.00分中的4.00分标记题目题干从下图所示的系统对数幅频特性来看，该系统需要校正是因为（）。

选择一项：A. 系统是稳定的，而且具有满意的动态性能，但稳态误差过大，应改变特性的低频段。

自动控制原理第六章控制系统的校正控制系统的校正是为了保证系统的输出能够准确地跟随参考信号变化而进行的。

它是控制系统运行稳定、可靠的基础，也是实现系统优化性能的重要步骤。

本章主要讨论控制系统的校正方法和常见的校正技术。

一、校正方法1.引导校正：引导校正是通过给系统输入一系列特定的信号，观察系统的输出响应，从而确定系统的参数。

最常用的引导校正方法是阶跃响应法和频率扫描法。

阶跃响应法：即给系统输入一个阶跃信号，观察系统输出的响应曲线。

通过观察输出曲线的形状和响应时间，可以确定系统的参数，如增益、时间常数等。

频率扫描法：即给系统输入一个频率不断变化的信号，观察系统的频率响应曲线。

通过观察响应曲线的峰值、带宽等参数，可以确定系统的参数，如增益、阻尼比等。

2.通用校正：通用校正是利用已知的校准装置，通过对系统进行全面的测试和调整，使系统能够输出符合要求的信号。

通用校正的步骤通常包括系统的全面测试、参数的调整和校准装置的校准。

二、校正技术1.PID控制器的校正PID控制器是最常用的控制器之一，它由比例、积分和微分三个部分组成。

PID控制器的校正主要包括参数的选择和调整。

参数选择：比例参数决定控制系统的响应速度和稳定性，积分参数决定系统对稳态误差的响应能力，微分参数决定系统对突变干扰的响应能力。

选择合适的参数可以使系统具有较好的稳定性和性能。

参数调整：通过参数调整，可以进一步改善系统的性能。

常见的参数调整方法有经验法、试错法和优化算法等。

2.校正装置的使用校正装置是进行控制系统校正的重要工具，常见的校正装置有标准电压源、标准电阻箱、标准电流源等。

标准电压源：用于产生已知精度的参考电压，可以用来校正控制系统的电压测量装置。

标准电阻箱：用于产生已知精度的电阻，可以用来校正控制系统的电流测量装置。

标准电流源：用于产生已知精度的电流，可以用来校正控制系统的电流测量装置。

校正装置的使用可以提高系统的测量精度和控制精度，保证系统的稳定性和可靠性。

第六章系统的性能指标与校正本章目录6.1 控制系统设计的基本思路6.2 串联校正装置的结构与特性6.3 基于频率法的串联校正设计6.4 基于根轨迹的串联校正设计小结本章简介在本书第一章，曾指出控制理论学习的两大任务是系统的分析和系统的设计。

在第二章到第五章，我们从时域和频域两个角度分析了控制系统的稳定性、相对稳定性和及其性能指标。

本章考虑如何根据系统的要求或预定的性能指标对控制系统进行分析。

一个控制系统一般可分解为被控环节、控制器环节和反馈环节三个部分，其中被控部分和反馈部分一般是根据实际对象而建立的模型，不可变的，因此根据要求对控制器进行设计是控制系统设计的主要任务。

同时需要指出，由于系统设计的目的也是对系统性能的校正，因此控制器（又称补偿器或调节器）的设计有时又称控制系统的校正。

本章内容包括了无源控制器设计、有源控制器设计（PID控制器）两个内容，重点介绍控制器的结构、校正原理和设计方法。

6.1 控制系统设计的基本思路一般的控制系统均可表示为如图6－1的形式，是控制系统的不可变部分，即被控对象，为反馈环节。

未校正前，系统不一定能达到理想的控制要求，因此有必要根据希望的性能要求进行重新设计。

在进行系统设计时，应考虑如下几个方面的问题：（1）综合考虑控制系统的经济指标和技术指标，这是在系统设计中必须要考虑的。

（2）控制系统结构的选择。

对单输入、单输出系统，一般有四种结构可供选择：前馈校正、串联校正、反馈校正和复合校正，其框图如图6－2。

考虑到串联校正比较经济，易于实现，且设计简单，在实际应用中大多采用此校正方法，因此本章只讨论串联校正，典型的校正装置有超前校正、滞后校正、滞后－超前校正和PID校正等装置。

（3）控制器或校正装置的选择。

校正装置的物理器件可以有电气的、机械的、液压的和气动的等形式，选择的一般原则是根据系统本身结构的特点、信号的性质和设计者的经验，并综合经济指标和技术指标进行选择。

本书我们以电气校正装置作为控制器，详述有源和无源装置的工作原理和设计方法。
