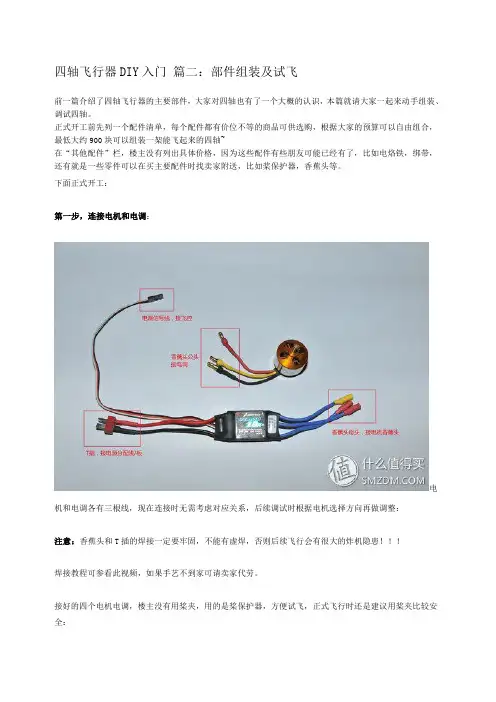

四轴飞行器DIY入门篇二:部件组装及试飞前一篇介绍了四轴飞行器的主要部件,大家对四轴也有了一个大概的认识,本篇就请大家一起来动手组装、调试四轴。
正式开工前先列一个配件清单,每个配件都有价位不等的商品可供选购,根据大家的预算可以自由组合,最低大约900块可以组装一架能飞起来的四轴~在“其他配件”栏,楼主没有列出具体价格,因为这些配件有些朋友可能已经有了,比如电烙铁,绑带,还有就是一些零件可以在买主要配件时找卖家附送,比如桨保护器,香蕉头等。
下面正式开工:第一步,连接电机和电调:电机和电调各有三根线,现在连接时无需考虑对应关系,后续调试时根据电机选择方向再做调整:注意:香蕉头和T插的焊接一定要牢固,不能有虚焊,否则后续飞行会有很大的炸机隐患!!!焊接教程可参看此视频,如果手艺不到家可请卖家代劳。
接好的四个电机电调,楼主没有用桨夹,用的是桨保护器,方便试飞,正式飞行时还是建议用桨夹比较安全:商品机架都有说明书,大家照说明书组装即可,楼主之前用的铝合金600机架好旧了,为了这篇经验,楼主做了个“日”字机架,成本大约30块钱,如果这个机架好飞,后续再考虑用碳纤管。
简单描述下制作过程:材料:两根1米长的16mm玻纤管,16mmPVC三通6个,轻木一根,绑带若干,502胶水;1.将玻纤管切为四根330mm长的短管,轻木也切为330mm长,用PVC三通连接玻纤管和轻木,连接处点上502;红色PVC三通为头位标示,蓝色PVC三通为尾部标示;2.在连接轻木的三通上钻一个孔,不要钻透,在小孔里面插一小段碳杆,滴上502固定,防止轻木移位;对了,做这一步之前最好找个水平仪矫正轻木到水平位置;3.在四个角的三通上钻孔,用来固定电机,位置如图:第三步,安装电机到机架今天没有找到合适长度的螺丝,所以暂时用扎带大法:扎带固定电调,电调T插连接电源分配线,不用分顺序;第四步,安装飞控楼主用一个5号电池盒做了一个平台,选取轻木中间的位置,用螺丝固定:电池盒盖的四角钻孔,安装4个尼龙柱:安装好飞控,调整到水平位置,然后再用尼龙柱固定,按照飞控说明书连接好接收机,电池检测线,电机、超声波等信号线:将接收机用魔术贴固定在四轴尾部的三通上:将超声波固定在四轴头部的三通上,用废旧塑料卡剪个形状托住超声波,注意:超声波发生器要和地面水平,否则影响精度;在飞控安装位的正下方垫上废旧泡面板,然后贴上魔术贴,上电池后注意重心要在飞控中心点,如果有偏差请调整电池位置:第六步,上电调试1.接收机和遥控器对码,具体方法请参考遥控器说明书,对飞控进行解锁:2.上桨调试动力系统,这里先不要固定桨,只要把桨搭在电机上即可,给油,观察桨的转动方向是否正确,如果不正确,任意调换两根电调和电机连接线的顺序即可;另外要注意安装桨的方向,桨页上有字的一面朝上:对了,由于楼主用的是便宜桨,所以在使用前最好对桨做个平衡矫正,最简易的方法就是在桨轴中穿一根碳管,碳管两头搭在架子上,观察桨是否能水平,根据实际情况在桨叶上粘透明胶,直到桨叶水平。

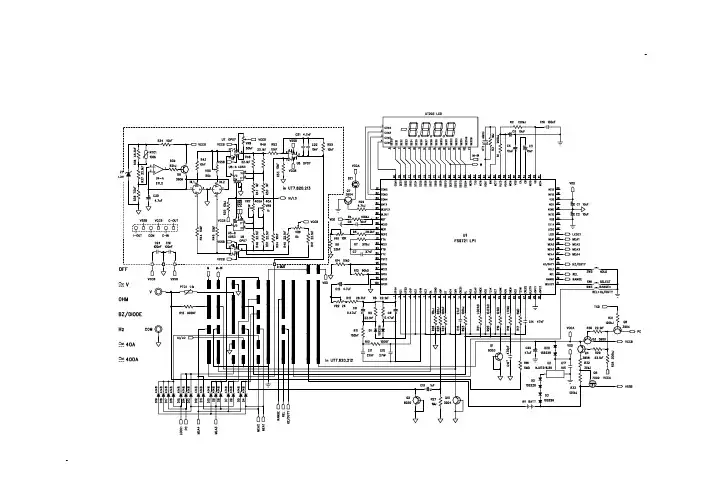

U T2.714.101D Ut33b电源理图.sch-1 - Tue Feb 14 09:59:06 2006U T2.714.116D Ut33d原理图.sch-1 - Sat Jun 25 09:38:21 2005U T51 电原理图.sch-1 - Sat Jun 25 09:58:28 2005U T52(030698E)线路原理图.SCH-1 - Sat Jun 25 09:20:35 2005UT56.SCH-1 - Sat Jun 25 09:03:39 2005U T57SMT原理图.sch-1 - Mon Jun 27 12:34:13 2005UT60D-7.sch-1 - Sat Jun 25 08:08:08 2005U T60E-1(原理图).SCH-1 - Sat Jun 25 08:06:26 2005UT70D.SCH-1 - Wed Sep 29 21:00:26 2004序 言尊敬的用户:您好!感谢您选购全新的优利德仪表,为了正确使用本仪表,请您在使用之前仔细阅读说明书全文,特别有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文,建议您将此说明书进行妥善的保管,与仪器一同放置或者放在您随时可以查阅的地方,以便在将来的使用过程中进行查阅。
有限担保和有限责任优利德公司担保本产品自购买之日起一年内,在材料和工艺上均无任何缺陷。
本担保不适用于保险丝,一次性电池,或由于意外、疏忽、误用、改装、污染及非正常操作或处理引起的损坏。
经销商无权以优利德的名义给予其它任何担保。
如在保修期内需要保修服务,请与您就近的优利德授权服务中心联系,获得产品退还授权信息; 然后将产品寄至该服务中心,并附上产品问题描述。
本项担保是您能获得的唯一补偿。
除此以外,优利德不提供任何明示或隐含的担保,例如适用于某一特殊目的的隐含担保。
同时,优利德不对基于任何原因或推测而导致的任何特殊、间接、附带或继起的损坏或损失负责。

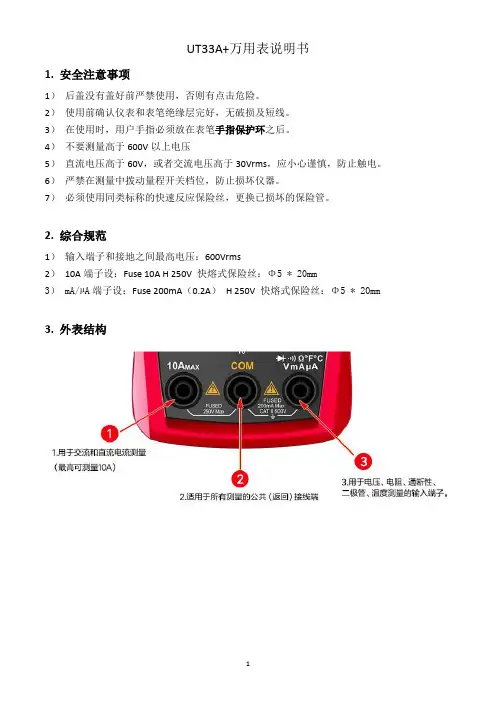

UT33A+万用表说明书1. 安全注意事项1)后盖没有盖好前严禁使用,否则有点击危险。
2)使用前确认仪表和表笔绝缘层完好,无破损及短线。
3)在使用时,用户手指必须放在表笔手指保护环之后。
4)不要测量高于600V以上电压5)直流电压高于60V,或者交流电压高于30Vrms,应小心谨慎,防止触电。
6)严禁在测量中拨动量程开关档位,防止损坏仪器。
7)必须使用同类标称的快速反应保险丝,更换已损坏的保险管。
2. 综合规范1)输入端子和接地之间最高电压:600Vrms2)10A端子设:Fuse 10A H 250V 快熔式保险丝:Φ5 * 20mm3)mA/µA端子设:Fuse 200mA(0.2A)H 250V 快熔式保险丝:Φ5 * 20mm 3. 外表结构1)SEL/REL按键:点击可以循环切换交流/直流mV量程,交流/直流电流量程,电容档相对测量量程。
每点击一次,对应的测试功能档量程交替切换(仅适用档位:mV,I,REL)2)HOLD/¤按键:点击进入数据保持/取消数据保持模式;长按大于2s,可以打开/关闭背光。
4. 量程操作说明屏幕上显示,更换电池再使用。
,这是警示你,要留意被测试的电压或电流不要超出指示数字,以确保测量安全。
1)直流电压与交流电压测量(见图2b)①将量程开关拨到交流电压档位上②将红表笔插入“VΩmA"插孔,黑表笔插入“COM"孔,并将两只表笔笔尖分别接触所测电压两端(并联到负载上)进行测量;2)电阻测量(见图2b)①将量程开关拨到电阻测量档位上②将红表笔插入“VΩmA"插孔,黑表笔插入“COM"孔,并将两只表笔笔尖分别接触所测电阻的两端,与被测电阻并联进行测量。
注意:①将当在线测量式,为避免一起损坏和伤及用户,在测量前必须将被测电路内所有电源关断,并将所有电容器上的残余电荷放尽。
②如果表笔短路时电阻值不小于0.5Ω时,应检查表笔是否有松脱或者其它异常。

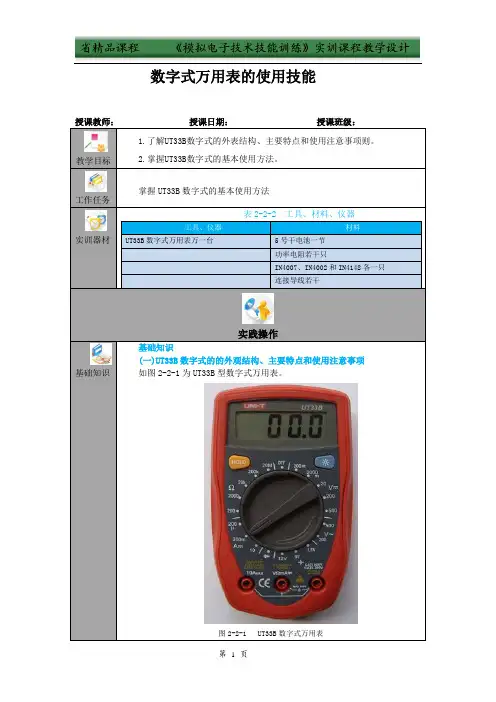

数字式万用表的使用技能教学目标1.了解UT33B数字式的外表结构、主要特点和使用注意事项则。
2.掌握UT33B数字式的基本使用方法。
工作任务掌握UT33B数字式的基本使用方法实训器材表2-2-2 工具、材料、仪器工具、仪器材料UT33B数字式万用表万一台5号干电池一节功率电阻若干只IN4007、IN4002和IN4148各一只连接导线若干实践操作基础知识基础知识(一)UT33B数字式的的外观结构、主要特点和使用注意事项如图2-2-1为UT33B型数字式万用表。

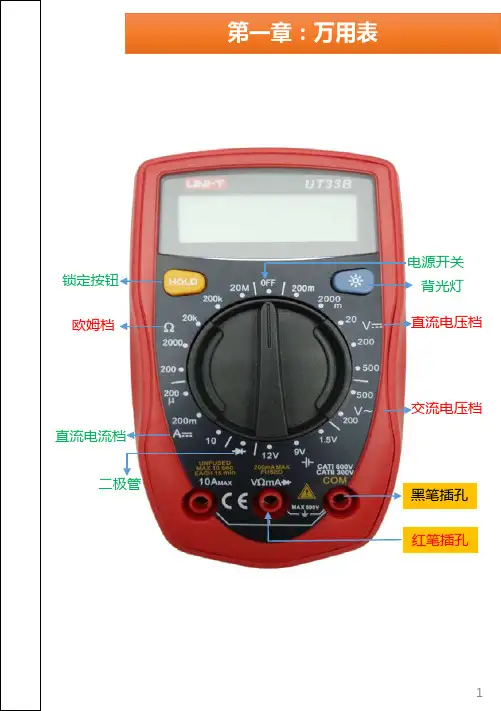

图2-2-1 UT33B数字式万用表1.UT33B数字式万用表的外观结构如图2-2-2为UT33B数字式万用表的外观结构。
各旋钮的名称和作用如表2-2-1所示。
图2-2-2 UT33B数字式万用表的外观结构表2-2-1UT33B数字式万用表面板各旋钮的名称与作用序号名称作用和使用方法1 LED显示屏用于显示被测量与标志符,最大显示1999或-1999,有自动调零及极性自动显示功能。
2 HOLD按钮保持测量值按钮。
按下此按钮即可将测量值保持,释放此按钮又即刻进入测量状态。
3 按钮可进行背光控制,按下蓝色按钮即点亮LED的背光灯,再次按一下该按钮则关闭背光灯。
4 Ω电阻档将量程开关置于电阻档的不同档位时,便可测量相应的电阻值。
5 V—直流电压档用于测量直流电压。
将量程开关置于该档的不同档位时,便可测量相应量程的直流电压。
6 量程功能开关选择不同的测量功能。
7 A—直流电流档用于测量直流电流。
将量程开关置于该挡的不同档位时,便可测量相应量程的直流电流。
8 V~交流电压档用于测量交流电压。
将量程开关置于该档的不同挡位时,便可测量相应量程的交流电压。
9二极管及蜂鸣器档将量程开关置于二极管及蜂鸣器档位时,就可以测量二极管的正向电压V F(电压单位为mV)或作通断路检测(UT33B无蜂鸣器)。
U T2.714.101D Ut33b电源理图.sch-1 - Tue Feb 14 09:59:06 2006U T2.714.116D Ut33d原理图.sch-1 - Sat Jun 25 09:38:21 2005U T51 电原理图.sch-1 - Sat Jun 25 09:58:28 2005U T52(030698E)线路原理图.SCH-1 - Sat Jun 25 09:20:35 2005UT56.SCH-1 - Sat Jun 25 09:03:39 2005U T57SMT原理图.sch-1 - Mon Jun 27 12:34:13 2005UT60D-7.sch-1 - Sat Jun 25 08:08:08 2005U T60E-1(原理图).SCH-1 - Sat Jun 25 08:06:26 2005UT70D.SCH-1 - Wed Sep 29 21:00:26 2004序 言尊敬的用户:您好!感谢您选购全新的优利德仪表,为了正确使用本仪表,请您在使用之前仔细阅读说明书全文,特别有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文,建议您将此说明书进行妥善的保管,与仪器一同放置或者放在您随时可以查阅的地方,以便在将来的使用过程中进行查阅。
有限担保和有限责任优利德公司担保本产品自购买之日起一年内,在材料和工艺上均无任何缺陷。
本担保不适用于保险丝,一次性电池,或由于意外、疏忽、误用、改装、污染及非正常操作或处理引起的损坏。
经销商无权以优利德的名义给予其它任何担保。
如在保修期内需要保修服务,请与您就近的优利德授权服务中心联系,获得产品退还授权信息; 然后将产品寄至该服务中心,并附上产品问题描述。
本项担保是您能获得的唯一补偿。
除此以外,优利德不提供任何明示或隐含的担保,例如适用于某一特殊目的的隐含担保。
同时,优利德不对基于任何原因或推测而导致的任何特殊、间接、附带或继起的损坏或损失负责。

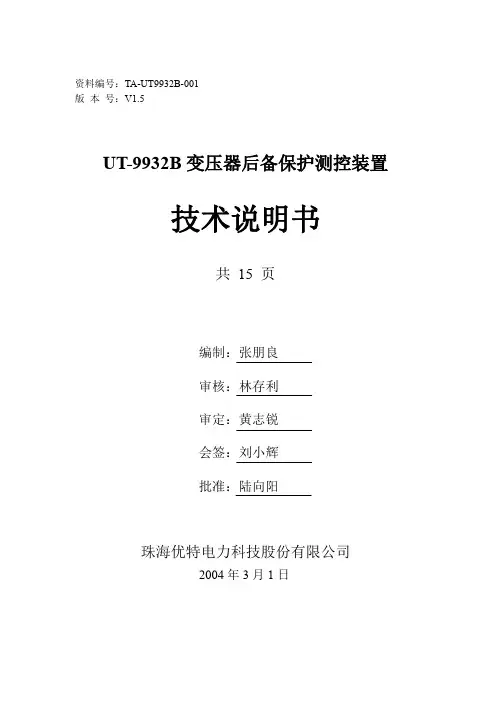

资料编号:TA-UT9932B-001版本号:V1.5UT-9932B变压器后备保护测控装置技术说明书共15 页编制:张朋良审核:林存利审定:黄志锐会签:刘小辉批准:陆向阳珠海优特电力科技股份有限公司2004年3月1日文档修改记录U T-9932B变压器后备保护测控装置技术说明书珠海优特电力科技股份有限公司2004年3月UT-9932B变压器后备保护测控装置1适用范围UT-9932B变压器后备保护测控装置主要适用于110kV及以下变压器接地侧的后备保护、测量、控制。
2装置功能2.1保护功能●四段式(Ⅰ、Ⅱ段各Ⅲ时限,Ⅲ、Ⅳ段各Ⅰ时限)复合电压闭锁方向过流保护●二段(每段三时限)式零序电压闭锁零序方向过流保护●二段(每段二时限)式零序电压保护●二段(每段二时限)式间隙零序过电流保护●零序选跳功能●过负荷告警●过负荷闭锁调压●过负荷启动风冷●保护装置事件记录,可记录最新200项保护装置动作信息●装置告警,装置可以检测出PT、保护装置定值异常等故障并能自动告警2.2测控功能●U、I、F、P、Q、COSΦ、有无功积分电度和脉冲电度●9路遥信,每路均具有记录功能●支持带反校的遥控分、合闸控制●故障录波功能,可录取故障前3个周波,故障后10S的数据●与五防闭锁系统配合功能●具有独立的操作回路3主要性能指标3.1额定数据直流电压:220V,110V 允许偏差:-20% ,+10%交流电压:100V交流电流:5A或1A频率:50Hz3.2过负载能力交流电压: 1.2倍额定电压连续工作测量电流: 1.2 倍额定电流连续工作保护电流:2倍额定电流连续工作10倍额定电流,允许10s40倍额定电流,允许1s3.3整定范围及误差电流元件整定范围:0.1~20In,级差0.01A电压元件整定范围:0.5~1.5Un (Un=100), 级差0.1V时间元件整定范围:0.1~100s,级差0.01s功率方向元件最小动作电压:0.5V最小动作电流:0.1In最大灵敏角:-45°(相间),-105°(接地)动作区:175°±2°电流电压定值误差:不大于±3%时间定值误差:整定范围在0.1~1s时, 不大于±30ms,其余不大于±3% 3.4 通信规约IEC 60870-5-1034装置原理4.1硬件说明UT-9932B变压器后备保护测控装置硬件结构见图11-1。
UT33B/C/D使用说明书一.概述UT33系列DMM是一种功能齐全,性能稳定,结构新颖,安全可靠的小型手持式3 1/2位数字万用表。
可用于测量交直流电压、直流电流、电阻、温度、二极管正向压降及电路通断等,是广大用户随身携带的理想维修工具。
本使用说明书包括有关的安全信息和警告提示等,请仔细阅读有关内容,并严格遵守所有的警告和注意事项。
二.开箱检查打开包装箱,取出仪表,请仔细检查下列附件是否缺少或损坏:1.使用说明书一本2.表笔一副3.温度探头(仅用于UT33C)一个4.保护套一个5.保用证一张如发现有任何一个项缺少或损坏,请立即与您的供应商联系。
三.安全操作准则请注意警告标识及警告字句。
警告表示对使用者构成危险、对仪表或被测设备可能造成损坏的情况或行动。
UT33系列仪表严格遵循 GB4793.1电子测量仪器安全要求以及安全标准IEC61010进行设计和生产,符合双重绝缘、过电压标准(CATⅠ600V、 CATⅡ300V)和污染等级2 的安全标准。
请遵循本手册的使用说明使用仪表,否则仪表所提供的保护功能可能会削弱或失去。
1. 使用前应检查表笔绝缘层应完好,无破损及断线。
如发现表笔线或仪表壳体的绝缘已明显损坏,或者您认为仪表已无法正常工作,请勿再使用仪表。
2. 在使用表笔时,您的手指必须放在表笔手指保护环之后。
3. 不要在仪表终端及接地之间施加500V以上的电压,以防电击和损坏仪表。
4. 被测电压高于直流60V和交流42Vrms的场合,应小心谨慎,防止触电。
5. 仪表后盖没有盖好前,严禁使用仪表,否则有电击的危险。
6. 被测信号不允许超过规定的极限值,以防电击和损坏仪表。
7. 严禁量程开关在测量中改变档位,以防损坏仪表。
8. 不允许使用电流测试端子或在电流档去测试电压。
9. 必须用同类标称规格快速反应保险丝更换已坏保险丝。
10.请勿随意改变仪表内部接线,以免损坏仪表和危及安全。
当LCD上显示符号时,应及时更换电池,以确保测量精度。
目录1安装及注意事项 (1)2产品简介 (2)3标准依据 (2)4主要技术参数 (2)5仪器结构及外形 (3)6面板功能 (3)7仪器操作 (4)8仪器校对 (11)9 维护保养 (12)10成套一览表 (12)本公司若对该产品进行更改,恕不另行通知若使用本说明书无法操作或有疑问时,请与本公司联系1.安装及注意事项1.1仪器应安放在坚固平稳的水平台面上。
1.2将仪器电源线插入仪器左后下部的电源插座,以便为仪器供电。
仪器采用220v交流电源,工作电源电压波动范围应不超出额定电压的±10%,频率为50Hz±2%。
1.3仪器使用前应将张力杆紧固旋钮松开。
1.4仪器使用前应先将大砝码(9.8N)放在仪器的张力托上,看张力指针是否指在标尺的9.8N处。
如果张力指示不对应校准弹簧张力。
2. 产品简介NZ-135 MIT式耐折度仪是我公司按国家标准QB/T 1049 《纸与纸板耐折度仪》研究开发的一种新型仪器。
仪器具有参数测试、转换、张力调节、数据显示、记忆、打印等处理功能,可直接得出各项数据的统计结果。
仪器结构紧凑、体积小、重量轻、功能全、卧台式放置、操作方便、性能稳定,适用于各种纸和纸板耐折度的测定。
仪器可实时显示双折次数。
实验完毕后,记录折断时的次数。
按“次数/对数”键,显示相应的对数值。
按“统计”键,显示标准偏差和变异系数。
按“打印”键,可打印出统计报告。
3. 标准依据QB/T 1049 纸与纸板耐折度仪GB/T457 纸和纸板耐折度的测定(MIT耐折度仪法)4.主要技术参数3.1测量范围:0 ~ 99999次3.2折叠角度135±20,折叠速度175±10次/min。
3.3折叠头宽度为19±1 mm,折口半径0.38±0.02 mm。
3.4弹簧张力4.91~14.72 N,每加9.81N的张力,弹簧压缩至少17 mm。
3.5折叠口夹缝的距离为0.25,0.50,0.75,1.00 mm。
■UT-P33 INSTRUCTION MANUAL 使用说明书目录一、简述 (1)二、规格 (1)三、操作环境及状况 (2)四、操作程序 (2)▉维护 (3)▉清洁 (3)▉保固 (3)▉维修 (3)CONTENTS1、Features (4)2、Specifications (4)3、Operating environmental conditions (5)4、Operating procedure (6)▉Maintenance (7)▉Cleaning (7)▉Warranty (7)▉Repair (7)一、简述:UT-P33差分探头提供一个安全的仪器给所有的示波器使用,它可以转换由高输入的差分电压(≤14KVPEAK TO PEAK)进入一个低电压(≤7V),并且显示波形在示波器上,使用频率高达70MHz,非常适合大电力测试、研发、维修使用。
差分探头输出标示是设计在操作示波器1MΩ的输入阻抗的相对衰减量,当使用50Ω匹配器进衰减量刚好为2倍量。
UT-P33差分探头,也建议选购本公司生产的PL-10阻抗转换器,可以延伸差分探头的应用范围-可以在电表上观测更精确的实际测量电压值(示波器精确度为1%,数位电表约精准10倍)。
二、规格:(1)频宽:DC-50MHz(1:100)DC-70MHz(1:1000)(2)衰减:x100,x1000(3)精确度:±1%(测量10V以上)(4)输入电压范围(DC+AC PEAK TO PEAK)≤1.4KVforx100,(约490V RMS或DC)≤14KVforx1000,(约4900V RMS或DC)(5)允许最高输入电压:最高差分电压:14KV(DC+AC PEAK TO PEAK)输入端及接地端间最高电压:5KV RMS(6)输入阻抗:差分:20MΩ/0.5pF单端到接地端间的输入阻抗:10MΩ/1pF(7)输出电压:≤7V(8)输出阻抗:50Ω(9)上升时间:5ns for x10007ns for x100(10)噪声抑制率:60Hz:>80dB;100Hz:>60dB;1MHz:>50dB(11)指定外接6V DC电源(12)耗电:最大耗电量150mA(0.9瓦特)三、操作环境及状况(1)尺寸及重量:245mm x84mm x36mm;(2)电子安全规范IEC1010-1双绝缘安装类目Ⅲ污染程度2相关电压或最大接地:5KV RMSCE:EN50081-1及50082-1四、操作程序将BP-250与UT-P33的输出端连接,并与示波器连结。
HC-33B三相电量采集模块V2.0.1目录一、产品介绍1.1 简介1.2 功能特点1.3 技术参数二、应用2.1 外形及安装2.2 端子定义2.3 典型接线2.4 应用说明2.5显示界面及操作三、Modbus寄存器四、通讯规约五、选型及订购一、产品介绍1.1、简介HC-33B三相电量采集模块是高度集成化的针对三相电量参数测量应用的产品,三表法准确测量三相交流电压、三相电流(真有效值测量)、总有功功率、无功功率、功率因数、各单相功率、频率、总有功电度、总无功电度、ABC各单相有无功电度等电参量,并具备2路DI、2路开关量输出、1路电能脉冲输出、1路RS-485或232通讯接口,具有极优的性价比。
HC-3系列电量采集模块可广泛应用于电力、通信、铁路、交通、环保、石化、钢铁等行业中,用于监测三相电机驱动的大型设备的电流和电量消耗情况及配电网和企业中三相电能的计量与监测。
1.2、功能特点1.2.1.采集三相电参量,包括电压、电流、功率、电能等 30多个电参量,信息全1.2.2.采用专用测量芯片,交流真有效值测量方式,测量精度高1.2.3.通信规约采用标准Modbus-RTU方式,兼容性好,方便编程1.2.4.带ESD保护电路的RS-485(可选232)通信接口1.2.5.多种供电方式可选1.2.6.宽工作电压DC10~30V,并具防接反保护功能,接反电源不会损坏模块1.2.7.采用工业级芯片,内置看门狗,并具有完善的防雷抗干扰措施,保证可靠性1.2.8.高隔离电压,电压电流输入信号采用微型精密互感器隔离,耐压达DC2500V1.2.9.多电能计量:有正反向总有无功累计电能、当日累计电能、各单相电能计量1.2.10.具有2路开关量输出、2路开关量输入1.2.11.具有1路可配置的有功或无功电能脉冲输出功能1.2.12.可配置的实时数据更新周期,方便应用于各种测量要求1.2.13.具有越限、故障等的自动上传报警功能1.2.14.带LED指示工作状态(或LCD中文液晶显示数据),便于现场安装调试1.2.15.35mm 标准DIN导轨安装,多种接线方式,方便现场安装布线1.3、技术参数1.3.1三相交流输入1)输入频率:工频,45~65Hz;2)电压量程(相电压):70V、120V、260V、450V等可选3)电流量程: 1A、5A等可选;超过5A量程需外配互感器;4)信号处理:采用专用测量芯片,24位AD,6通道4.8K同步采样;5)数据更新周期:0.04S~1.00S可配置;6)过载能力:1.2倍量程可持续;瞬间(<10周波)电流5倍,电压3倍量程不损坏;7)输入阻抗:电压通道>1 kΩ/V;电流通道≤100mΩ;1.3.2开关量输入2路,无源触点或电压型输入,0~0.5V或短接为0,+3~30V或开路为1;1.3.3开关量输出2路,集电极开路输出(50V/30mA);可设置为遥控或报警保护输出功能;1.3.4电能脉冲输出1)1路,可配置选择的三相总(绝对值和)有功或无功电能脉冲输出;2)脉冲输出宽度为50mS,负脉冲;3)每个脉冲当量为:仪表电压量程*电流量程/2400 000度;1.3.5通讯接口1)可选配1路或2路通讯接口;2)接口类型:可选RS-485接口,或RS-232接口。
UTP3313TFL-II&UTP3315TFL-II经济型直流稳压电源使用手册一、 产品概述UTP3313TFL-II&UTP3315TFL-II型系列电源,是一款品质卓越,高稳定性的经济型线性直流电源。
它拥有优异的指标,纯净可靠的输出和清晰的四位LED电压、电流显示。
具有短路、过载、反极性等保护功能,极高的稳定性,极强的可靠性,是大专院校、企业生产线、教学实验、家电维修单位等的一款理想的工具。
二、 产品规格型号输出电压输出电流LED显示位数0-30V 0-3A 0-5A 4位UTP3313TFL-II ● ●●UTP3315TFL-II ●●●三、 技术参数1、额定工作条件工作电压:AC 110V/220V ±5% 50Hz/60Hz工作条件:温度0~40℃相对湿度:≤85%RH储存条件:温度-10~40℃相对湿度:≤80%RH2、技术指标技术指标型号UTP3313TFL-II UTP3315TFL-II 额定输出电压0-30V 0-30V额定输出电流0-3A 0-5A额定输出功率90W 150W负载调节率电压:<0.01%+3mV 电压:<0.01%+5mV 电流:<0.1%+5mA 电流:<0.1%+10mA电源调节率电压:<0.01%+3mV 电压:<0.01%+3mV 电流:<0.1%+3mA 电流:<0.1%+3mA设置分辨率电压:10mV 电压:10mV 电流:1mA 电流:1mA设置精确度(25℃±5℃) 电压:<0.5%+20mV 电压:<0.5%+20mV 电流:<0.5%+5mA 电流:<0.5%+10mA纹波与噪声(20Hz~20MHz) 电压:≤1mVrms 电压:≤2mVrms 电流:≤3mArms 电压:≤3mArms显示分辨率电压:10mV 电压:10mV 电流:1mA 电流:1mA温度系数电压&电流:≤300ppm/℃恢复时间≤100μs(50%负载变化,最小负载0.5A) 显示显示类型电压&电流:4位数码管显示电源输入电源电压AC 110V/220V ±5%频率50Hz/60Hz机械规格尺寸(宽*高*深) 105mm*155mm*210mm净重3kg 4kg 四、 面板介绍1、前面板介绍1.POWER:电源开关;2. C.C稳流工作状态指示灯;在稳流工作状态下此灯点亮。

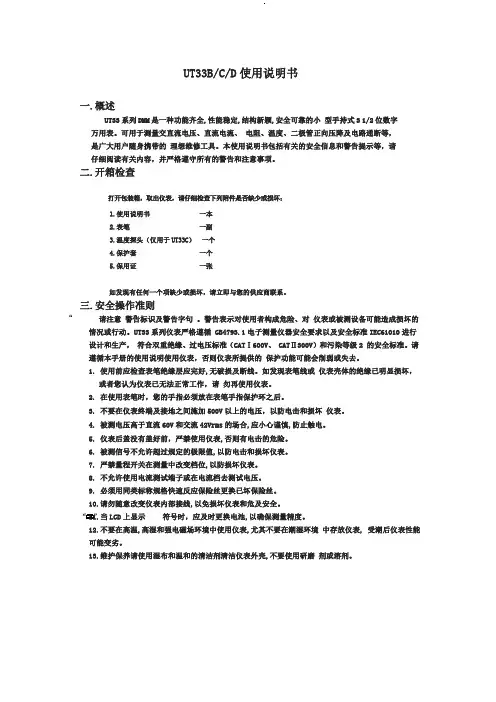

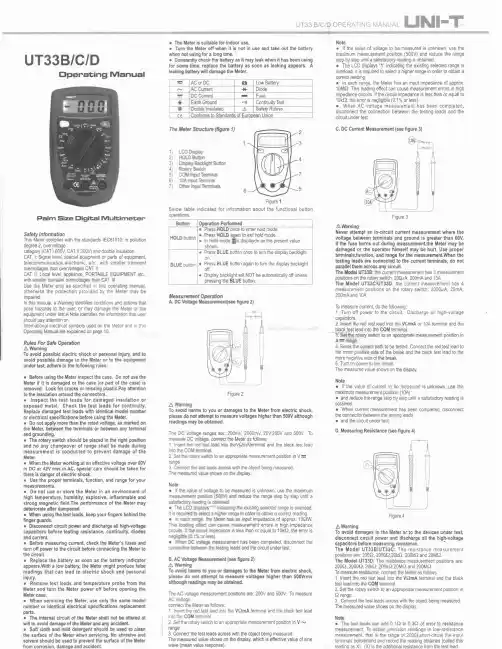

UT33B/C/D使用说明书
一.概述
UT33系列DMM是一种功能齐全,性能稳定,结构新颖,安全可靠的小型手持式3 1/2位数字万用表。
可用于测量交直流电压、直流电流、电阻、温度、二极管正向压降及电路通断等,是广大用户随身携带的理想维修工具。
本使用说明书包括有关的安全信息和警告提示等,请
仔细阅读有关内容,并严格遵守所有的警告和注意事项。
二.开箱检查
打开包装箱,取出仪表,请仔细检查下列附件是否缺少或损坏:
1.使用说明书一本
2.表笔一副
3.温度探头(仅用于UT33C)一个
4.保护套一个
5.保用证一张
如发现有任何一个项缺少或损坏,请立即与您的供应商联系。
三.安全操作准则
请注意警告标识及警告字句。
警告表示对使用者构成危险、对仪表或被测设备可能造成损坏的情况或行动。
UT33系列仪表严格遵循GB4793.1电子测量仪器安全要求以及安全标准IEC61010进行设计和生产,符合双重绝缘、过电压标准(CATⅠ600V、CATⅡ300V)和污染等级2 的安全标准。
请遵循本手册的使用说明使用仪表,否则仪表所提供的保护功能可能会削弱或失去。
1. 使用前应检查表笔绝缘层应完好,无破损及断线。
如发现表笔线或仪表壳体的绝缘已明显损坏,
或者您认为仪表已无法正常工作,请勿再使用仪表。
2. 在使用表笔时,您的手指必须放在表笔手指保护环之后。
3. 不要在仪表终端及接地之间施加500V以上的电压,以防电击和损坏仪表。
4. 被测电压高于直流60V和交流42Vrms的场合,应小心谨慎,防止触电。
5. 仪表后盖没有盖好前,严禁使用仪表,否则有电击的危险。
6. 被测信号不允许超过规定的极限值,以防电击和损坏仪表。
7. 严禁量程开关在测量中改变档位,以防损坏仪表。
8. 不允许使用电流测试端子或在电流档去测试电压。
9. 必须用同类标称规格快速反应保险丝更换已坏保险丝。
10.请勿随意改变仪表内部接线,以免损坏仪表和危及安全。
当LCD上显示符号时,应及时更换电池,以确保测量精度。
12.不要在高温,高湿和强电磁场环境中使用仪表,尤其不要在潮湿环境中存放仪表, 受潮后仪表性能可能变劣。
13.维护保养请使用湿布和温和的清洁剂清洁仪表外壳,不要使用研磨剂或溶剂。
四电气符号
五.综合指标
*.电压输入端子和地之间的最高电压:500Vrms。
*. 10A端子:无保险丝。
*. mA端子的保险丝:φ5×20-F 315mA/250V。
*.量程选择:手动。
*.背光功能:手动点亮和熄灭。
*.最大显示:1999 ,每秒更新2∽3次。
*.极性显示:负极性输入显示- 符号。
*.过量程显示:1 。
*.数据保持功能:LCD左上角显示。
*.电池不足:LCD显示符号。
*.机内电池:9V NEDA1604或6F22或006P 。
*.工作温度:0℃∽40℃(32 H∽104 H)储存温度:-10℃∽50℃(14 H∽122 H) *.外形尺寸:130mm×73.5mm×35mm。
*.重量:约156g(包括电池)。
七.按键功能
1.数据保持显示:
按下黄色HOLD 键,仪表LCD上保持显示当前测量值,再次按一下该键则退出数据保持显示功能。
2.背光控制:按下蓝色按键即点亮LCD的背光灯,再次按一下该键则关闭
背光灯,否则背光灯会长期点亮。
八.测量操作说明
首先请注意检查9V电池,将量程开关置于所需测量的位置,如果电池不足,则LCD显示屏上会出现
符号。
注意测试笔插口之旁符号,这是警告您要留意测试电压和电流不要超出指示数值。
1.直流电压测量( 图2 )
(1)将红表笔插入VΩmA 插孔,黑表笔插入COM 插孔。
(2)将功能量程开关置于直流电压档位,并将表笔并联到待测电源或负
载上。
(3)从显示器上读取测量结果。
( 图2 )
3.直流电流测量( 图3 )
(1)将红表笔插入VΩmA 或10A插孔,黑表笔插入COM 插孔。
(2)档位,并将表笔串联到待测电源或电路中。
(3)从显示器上读取测量结果。
