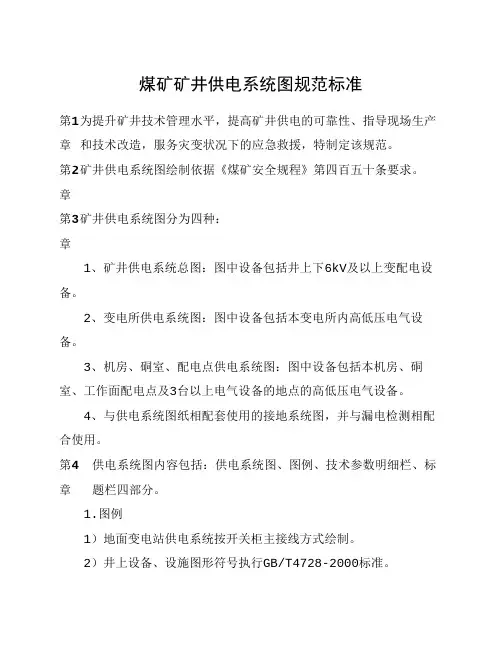

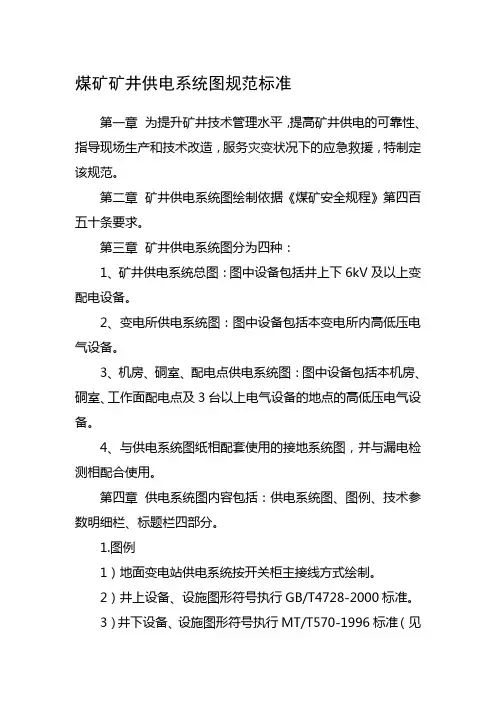

煤矿矿井供电系统图规范标准．煤矿矿井供电系统图规范标准第一章为提升矿井技术管理水平，提高矿井供电的可靠性、指导现场生产和技术改造，服务灾变状况下的应急救援，特制定该规范。
第二章矿井供电系统图绘制依据《煤矿安全规程》第四百五十条要求。
第三章矿井供电系统图分为四种：1、矿井供电系统总图：图中设备包括井上下6kV及以上变配电设备。
2、变电所供电系统图：图中设备包括本变电所内高低压电气设备。
3、机房、硐室、配电点供电系统图：图中设备包括本机房、硐室、工作面配电点及3台以上电气设备的地点的高低压电气设备。
4、与供电系统图纸相配套使用的接地系统图，并与漏电检测相配合使用。
第四章供电系统图内容包括：供电系统图、图例、技术参数明细栏、标题栏四部分。
1.图例1）地面变电站供电系统按开关柜主接线方式绘制。
）井上设备、设施图形符号执行2．GB/T4728-2000标准。
3）井下设备、设施图形符号执行MT/T570-1996标准（见附件一）。
上述标准未涵盖的新设备、设施可自行设定图例，但须在图中增设图例栏标出并说明（非标准图例）。
2.标准图幅(单位㎜)—图纸幅面的宽、长。
、LB表中图纸不留装订边时，图纸幅面与图框的间距。
e装图纸幅面与非装订边图框、 a 图纸留有装订边时，c 、订边图框的间距。
⑴尽量采用标准图幅，优先选用横幅。
⑵必要时可分幅成图，形成图册。
图册推荐A3图幅标准。
选用．标题栏3标题栏位于图纸右下角。
标题栏内容包括：如ⅹⅹ公司ⅹⅹ矿井，该名称（图纸名称及单位名称、图纸编号（专业序列编号，处须加盖单位公章）、签字区（签字栏目包成套图纸总张数、第几张）．括设计制图、校对审核、机电部长、机电副总、机电矿长、签字日期。
签字须由本人手写签）。
根据供电系统图等级不同，标题栏分为全矿供电系统图标题栏和变电所（包括配电点、采掘头面）供电系统图标题栏两种（见附件二）。
4．技术参数明细栏受图幅限制，图中设备不易标注的参数等内容，可在图上另设明细栏集中标注。
明细栏设在标题栏上方，格式可参照所须标注的参数内容自行设计。
第五条图幅与图框尺寸规定：供电系统图使用标准图幅，全矿供电系统图使用A0或A1图幅（若供电系统复杂，可采用A0加长图幅），各变电所供电系统图使用A2或A3图幅，配电点、采掘头面供电系统图使用A3图幅。
图框格式执行《GB/T 14689-2008 技术制图图纸幅面和格式》，规定如下：在图纸上必须使用粗实线画出图框，其格式为不留装订边；详见附件三。
第六条绘图总体要求1．供电系统图设备、设施成排平行布置，表示电缆的连线水平或垂直布置，连线采用单线条．表示。
2、同一区域内（变电所内、变配电点内、或图纸上）不同电压等级的、不同用途类型的设备应分排布置，不同电压等级的电缆在图中应用不同颜色的连线区分。
3、设备、线路要布局合理、排列整齐、疏密有度、标注清晰，线路尽量避免交叉。
4、同一变电所或变配电点的电气设备要用矩形点划线线框框起，途中要标注出变电所名称。
5、在图上，变电所之间、变电所与配电点之间应留有适当的距离。
6、参数标注齐全、清晰；符号、线型、字体及字号统一、规范。
要求使用AUTO CAD或与之兼容的软件绘制。
7、线型规定（1）粗实线：线宽0.5mm，使用范围：图框、标题栏外框。
（2）细实线：线宽0.25mm，使用范围：标题框，变配电设备、电（3）细虚线：线宽0.25mm变电所及断电仪断电范围。
8、图中标注一般采用仿宋体、标准样式，高的文字，根据标注文字多5mm的或3.5mm度为少，图中标注文字可适当放大和缩小；制图中所有符号、标注、文字说明等应保证大小、比例、形式一致，适于使用，不得过小或过大，布置紧密得当、美观。
9、上标、下标、字母的大小写必须符合相关规定，如单位符号：电压kV(k为小写，V为大写）；电流A（大写）；功率kW(k为小写，W为大写）等。
第七条井下供电系统图按以下规定进行标注：1、每一设备应标注型号、容量、电压、电流等主要技术参数。
2、馈电开关必须标注短路、过载（过负荷）保护的整定值、熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值。
两相短路电流值取整数，灵敏度校验值精确到小数点后两位。
矿井供电系统图的短路整定值、过载整定值等技术参数根据系统复杂程度标注在每个变电所的下部列表说明。
3、高爆开关的短路、过载整定值应标注为开关电流互感器一次侧的电流值。
高压开关要标注短路整定值和过载整定值。
．4、电缆应按上下级和进出线关系标注箭头，电缆的型号、电压、截面和长度应标注在电缆的上方或左侧，电缆型号应按供电系统图样本进行标注。
5、短路点符号箭头应指向最远点（尖对尖），变压器二次侧短路点指到出线处，同时在短路点符号处标出两相短路电流值。
6、当井下供电系统图复杂时，各变电所高爆开关的进出线可不用直线与上、下级连接，但必须在开关进出线处标明来自或到何处、上级开关系统编号；变电所、配电点等处的最下级开关还应在负荷线箭头下端标注出负荷的安装地点和容量等情况。
7、在电源进线处标注上级供电电源的出处，如“I回路来自中央变电所10（6）kVⅡ段母线ⅹⅹⅹⅹ高开（配电箱）。
”变压器（移变）必须标注出型号及变比（一次侧电压/二次侧电压）。
8、风电、瓦斯电闭锁的开关，应用虚线标注出风电、瓦斯电闭锁断电范围。
第八条标注位置1．用电设备（电动机）的相关参数标注在相应图标下方。
变电设备的相关参数标注在相关图标的右．2．侧。
3．配电设备的相关参数标注在相关图标的右上方。
4．电缆的相关参数标注在水平连线的上方及垂直连线的右侧。
5．难以在图上完全标注的参数可将部分内容以明细表的形式集中标注。
第九条供电系统图中电气设备应有设备名称和系统编号。
一、开关类设备名称即该开关所带负荷名称，如“I回路进线”、“瓦斯抽放站”等。
二、设备系统编号推荐使用如下原则：1、变电所6kV高爆开关编号：进线开关：第一回路进线开关编号为6101，第二回路进线开关编号为6201，依此类推。
联络开关：联络开关在一回路的，编号为6100，第二回路的编号为6200，依此类推。
负荷开关：第一段母线所带负荷开关编号为6102、6103、6104……，第二段母线所带负荷开关编号为6202、6203、6204……，依此类推。
2、变电所10kV高爆开关编号：进线开关：第一回路进线开关编号为1101，，依此类推。
1201第二回路进线开关编号为联络开关：联络开关在一回路的，编号为1100，第二回路的编号为1200，依此类推。
负荷开关：第一段母线所带负荷开关编号为1102、1103、1104……，第二段母线所带负荷开关编号为1202、1203、1204……，依此类推。
3、变压器编号：如一个变电所有两段母线、两台变压器，则第一段母线所带变压器编号为1号变压器，第二段母线所带变压器编号为2号变压器。
如一个变电所有多段母线或每段母线所带变压器不止一台，则变压器从第一段母线带的第一台变压器按照1号变压器、2号变压器、3号变压器等用数字序号进行编号。
4、低爆开关编号：总开关编号：1号变压器带的低总开关编号为101，2号变压器带的低总开关编号为201，依此类推。
分开关编号：（含照明综保）编号：1号变压器带的分开关编号为102、103、104……，2号变压器带的分开关编号为202、203、204……依此类推。
设备标志牌上的设备编号应为系统编号。
图纸审签要求：第十条．所有供电系统图必须由机运科供电管理人员设计、绘制，相关人员签字确认：1.全矿供电系统图标题栏需要制图人、审核人、机电部长、机电副总、机电矿长和总工程师签字。
2.变电所、采掘头面等配电点悬挂的供电系统图需要制图人、审核人、机电部长、机电副总签字。
3.审核人必须为机电部主管技术员。
4.当矿井无机电副总时，由机电矿长在机电副总栏代签。
5.所有签字必须本人手写，不得打印。
第十一条供电系统图按现场变化情况及时补充、修改、完善，要求图纸标注内容与现场一致，并做到动态管理。
1．正常生产秩序情况下，每季度甄别、更新一次。
2．下列情况应随时更新增补修订：⑴矿井技术改造、生产能力提升引发的供电系统重大变化。
⑵新增或撤除变电所、配电点。
⑶变电所、配电点增减主要设备，变更主要供电线路的电缆路数、型号、截面等。
⑷采煤工作面投产或撤采。
次以上。
3⑸供电设备局部变动导致图纸手动修改．⑹其他原因造成的供电系统变动。
3、井上下高压供电系统总图更新后报机电处备案。
附件一：煤矿电气图专用图形符号1 连接器件连接器件图形符号见表1。
表1 连接器件图形符号1 防爆插座2 防爆插头防爆插座和插一般符号3 头防爆三通接线 4 盒防爆四通接线 5 盒一般符号防爆多通接线符号中的n用6 盒接线数代替一般符号防爆高压电缆82 电能发生和转换电能的发生和转换图形符号见表2。
2 电能的发生和转换图形符号表1防爆发电机一般符号防爆电动机2电动机综合保 3护装置矿用防爆变压一般符号－0504器注：编号1与2的图形符号，当需分交直流时，在字母下加限定符号～或—。
3 开关、起动器和保护装置开关、起动器和保护装置图形符号见表3。
开关、起动器和保护装置图形符号3 表．电开关一般符号隔爆型手动开2关隔爆型插销式 3开关隔爆型负荷开一般符号 4关煤仓料位控制 5开关隔爆型电磁起 6动器i隔爆兼木质安＝全型电磁起动intrinsically(本7器质地)隔爆型手动起8 动器煤电钻组合保9 护装置4 灯和信号器件灯和信号器件图形符号见表4。
表4 灯和信号器件图形符号1防爆信号灯2防爆电喇叭一般符号防爆电铃3防爆电笛 4地面、井下变配电设施和设备5地面、井下变配电设施和设备图形符号见表5。
表5 地面、井1；变配电设施和设备图形符号102—，1111)井下变电所( 27—．采区变电所23井下配电点一般符号4 井下移动变电站5 采区高压配电点采区配电点6井下整流站78矿用高压配电箱组合式矿用高压9配电箱一般符号10 矿用低压配电箱正常合闸高压配11电箱．配电箱13 防爆电阻箱14防爆电度表箱一般符号防爆无功功率补15偿器16 井下主接地极17 井下局部接地极6 监测、控制和电信监测、控制和电信图形符号见表6。
表6 监测、控制和电信图形符号1×××：型号生产监测监控中心×M：模入数×K：开入数2 井下监测分站3井下主机一般符号4调制解调器D＝Demodulator5 断电仪断电范围6 断电仪瓦斯闭锁装电、风、7一般符号置一般符号8传感器≡GB／T14479—93一般符号矿用电话机9附件二：标题栏样本附件三：图框格式矿井供电井下电气设备布置图绘制规范井下电气设备布置图为示意图，以1：2000采掘工程平面图为依托填绘。
1.电气设备应在合适的位置用方框内加文字说明、注明相应技术参数（如位置、设备型号、用途等）。
