UTIII级2期考题 真题超声检测三级考试真题

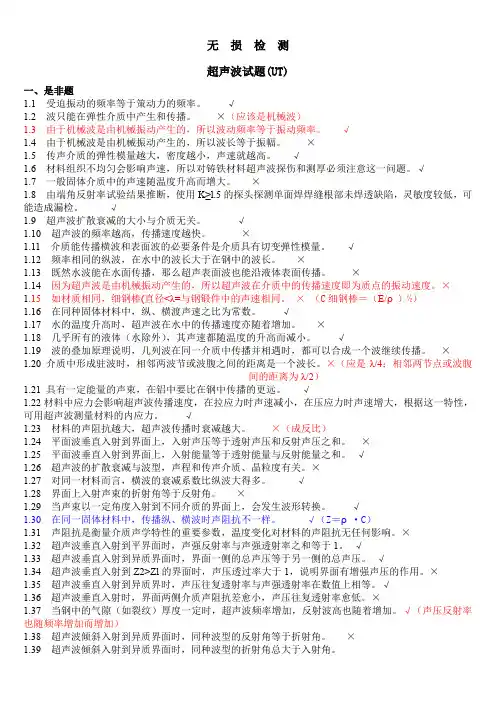

无损检测超声波试题(UT)一、是非题1.1 受迫振动的频率等于策动力的频率。

√1.2 波只能在弹性介质中产生和传播。

×（应该是机械波）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。

√1.4 由于机械波是由机械振动产生的，所以波长等于振幅。

×1.5 传声介质的弹性模量越大，密度越小，声速就越高。

√1.6 材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。

√1.7 一般固体介质中的声速随温度升高而增大。

×1.8 由端角反射率试验结果推断，使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。

√1.9 超声波扩散衰减的大小与介质无关。

√1.10 超声波的频率越高，传播速度越快。

×1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。

√1.12 频率相同的纵波，在水中的波长大于在钢中的波长。

×1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。

×1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。

×1.15 如材质相同，细钢棒(直径<λ=与钢锻件中的声速相同。

×（C细钢棒＝（E/ρ）½）1.16 在同种固体材料中，纵、横渡声速之比为常数。

√1.17 水的温度升高时，超声波在水中的传播速度亦随着增加。

×1.18 几乎所有的液体（水除外），其声速都随温度的升高而减小。

√1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。

×1.20 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。

×（应是λ/4；相邻两节点或波腹间的距离为λ/2）1.21 具有一定能量的声束，在铝中要比在钢中传播的更远。

√1.22材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增大，根据这一特性，可用超声波测量材料的内应力。

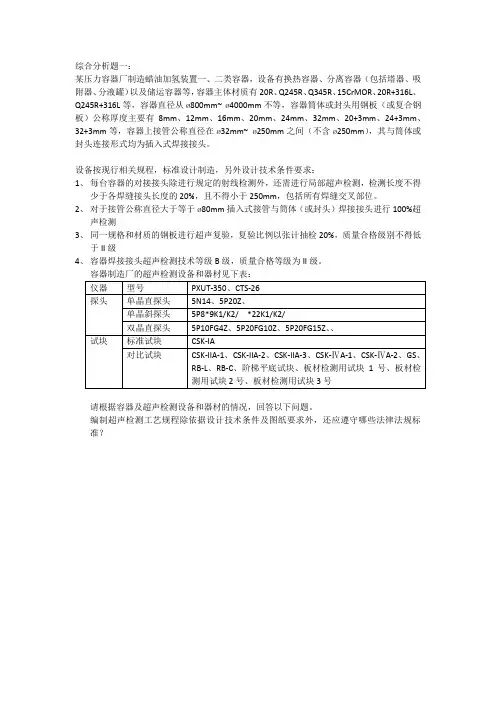

综合分析题一：某压力容器厂制造蜡油加氢装置一、二类容器，设备有换热容器、分离容器（包括塔器、吸附器、分液罐）以及储运容器等，容器主体材质有20R、Q245R、Q345R、15CrMOR、20R+316L、Q245R+316L等，容器直径从ø800mm~ø4000mm不等，容器筒体或封头用钢板（或复合钢板）公称厚度主要有8mm、12mm、16mm、20mm、24mm、32mm、20+3mm、24+3mm、32+3mm等，容器上接管公称直径在ø32mm~ø250mm之间（不含ø250mm），其与筒体或封头连接形式均为插入式焊接接头。

设备按现行相关规程，标准设计制造，另外设计技术条件要求：1、每台容器的对接接头除进行规定的射线检测外，还需进行局部超声检测，检测长度不得少于各焊缝接头长度的20%，且不得小于250mm，包括所有焊缝交叉部位。

2、对于接管公称直径大于等于ø80mm插入式接管与筒体（或封头）焊接接头进行100%超声检测3、同一规格和材质的钢板进行超声复验，复验比例以张计抽检20%，质量合格级别不得低于II级4、容器焊接接头超声检测技术等级B级，质量合格等级为II级。

请根据容器及超声检测设备和器材的情况，回答以下问题。

编制超声检测工艺规程除依据设计技术条件及图纸要求外，还应遵守哪些法律法规标准？根据压力容器制造过程超声检测的要求，填写探头和试块的用途，如不需要或不合适，如何对超声检测仪器、探头和试块进行管理，以保证检测的有效性和可靠性？操作指导书首次应用前应进行工艺验证，试以￠3200mmx32mm环缝，C级检测为例，说明如何进行工艺验证。

综合分析题二：某球罐制造安装公司制造一台2000m3环形球罐（见图1）。

规格为S￠15700mmx48mm，壳体材质为07MnNiVDR(在调质状态下使用)，盛装介质为丙烷，球片在制造厂车间压制，现场组焊，可选用的超声设备和器材有：数字超声仪PXUT-350，探头5P13*13K1/K2，*13K1/K2，*22K1/K2，、5P14Z等，试块CSK-IA、CSK-IIA系列等。

无损检测超声波二、三级考试复习题库1、超声波是一种机械震动波，描述机械震动波的特征量是（e）a.频率；b.周期；c.波速；d.波长；e.以上都是2反映超声波特征的重要物理量是（d）a.声压；b.声强；c.声阻抗；d.以上都是3、波动的形式（波形）可以分为（e）a.声压；b.声强；c.声阻抗；d.以上都是4、声波在无限大且各向同性的介质中传播时，同一时刻介质中振动相位相同的所有质点所联成的面称为（a）。

a.波振面；b.波前；c.波线；d.以上都不是5、声波在无限大且各向同性的介质中传播时，某一时刻振动所传到的距离最远的各点所联成的面称为（b）a.波阵面；b.波前；c.波线；d.以上都不是6、两列振幅相同的相干波在同一直线上沿相反方向彼此相同传播时会产生（c）现象a.叠加；b.干涉；c.驻波；d.以上都不是7、产生明显驻波的条件是（d）a. 介质厚度有限；b. 介质厚度等于半波长；c. 介质厚度为半波长的整数倍；d.以上都是8、单位时间内通过超声波传播方向垂直截面单位面积上，并且与声压的振幅平方成正比的声能称为（b）a. 声压；b.声强；c.声强；d.声能9、在有声波传播的介质中，某一点在某一瞬间所具有的压强与没有声波存在时该点的静压强之差称为（a）。

a. 声压；b.声强；c.声强；d.声能10、声压P与声强I的关系式是（c）=P/2Z；b. I=P2/Z2；c. I=P2/2Z；d. I=P2/4Z(式中Z为传声介质的声阻抗)11、声压P、介质ρ、声速C、质点振动速度V之间的关系是（d）a. P=ρ2CV；b. P=ρC2V；c. P=ρ2CV2；d. P=ρCV12、振动质点在到达振幅最大（最大位移）的位置时速度为（C）a.极大；b.极小；c. 零；d. 以上都不是13、质点作简谐振动时，其加速度方向总是指向（b）a.最大位移方向；b.平衡点位置；c.与运动方向相同14、质点作简谐振动时，其加速度的大小与振动的位移（a）a.成正比；b.成反比；c.无关；d.以上都不是15、超声波在介质中传播时，任一点的声压和该点振动速度之比称为（a）a.声阻抗；b. 介质密度；c.声速；d.声压16、超声波在两种不同介质界面上发生反射时，同一波型的超声波反射角（a）a.等于入射角；b.等于折射角；c.与使用的耦合剂有关；d.与使用频率有关17、超声波的反射特征性取决于（C）a.辐射功率；b.透过率；c.界面两侧的声阻抗差异；d.界面两侧的声速差异18、下面有关61○反射波的说法，那一点是错误的（c）a.产生61○反射时，纵波入射角与横波反射角之和为90○b.产生61○反射时，纵波入射角为61○，横波反射角为29○c.产生61○反射时，声波入射角为29○，纵波反射角为61○d.产生61○反射时，其声程是恒定的19、在横波检测中避免使用折射角30○和60○检测垂直于探测面的裂纹是因为可能存在（a）a.端角反射低谷；b.过强的端角反射；c.不需要考虑20、声程大于3N时，声程增加一倍，大平底的反射声压为原来的（a）2倍；4倍；倍；4倍21、同声程的理想大平面与平底孔回波声压的比值随频率的提高而（b）a.不变；b.降低；c.升高22、对空心圆柱体用垂直入射纵波在外圆周围上探伤时，曲底面回波声压比同声程大平面（a）a.高；b.低；c.相同23、超声波在远场区探测两个直径相同、声程相差一倍的长横孔，在不计材质衰减的情况下，两个长横孔的回波声压差为（b）；；；d. 以上都不是24、在X≥3N的距离上，声程相同时，若孔径差1倍，平底孔回波高差（d）DB；；；25、在远场区，同直径的平底孔，声程从100mm增加到300mm，若不计材质衰减，则声压减小（c）；；；26、超声波在远场区探测两个直径相同的平底孔，一个声程为200mm，另一个为300mm，在不计材质衰减的情况下，两个平底孔的回波声压差为（a）；；；d. 以上都不是27、两个不同声强间的分贝差表示为（a）a.△db=20lg(I1/I2)；b. △db=10lig(I1/I2)；c. △db=20lg(I2/I1)28、超声波从一种介质进入另一种不同介质而改变传播方向的现场叫做（c）a.散热；b.绕射；c.折射；d.反射；e.衍射29、超声波倾斜入射至两种不同介质界面时，其传播方向的改变主要取决于（b）a.界面两侧介质的声阻抗；b.界面两侧介质的声速c.界面两侧介质的衰减系数；d.以上全部30、超声波通过两种材料的界面时，如果第一介质的声阻抗比较大，但声速与第二介质相同，则折射角（c）a.大于入射角；b.小于入射角；c.与入射角相同；d.在临界角之外31、超声波倾斜通过两种材料的界面时，如果两种材料声阻抗相同，但是第一种材料的声速小于第二材料的声速（相同波型），则该波型在第二种材料中的折射角（a）a.大于入射角；b.小于入射角；c.等于入射角相同；d.等于临界角32、超声波从一种介质进入另一介质后，其声束轴线与界面法线所成的夹角称为（b）a.入射角；b.折射角；c.扩散角；d.反射角33、两种材料的声波速度之比叫做（d）a.界面声阻抗；b.杨氏模具；c.泊松比；d.折射率34、超声波从水中以5○角入射到钢内，此时的横波折射角（a）a.小于纵波折射角；b.等于纵波折射角；c.大于纵波折射角；d.为零35、要使钢中折射横波的折射角是60○，纵波在水中的入射角应约为（b）○；○；○；○36、所谓第一临界角是指（a）a.入射纵波轴线与通过入射点法线的夹角；b.入射横波轴线与通过入射点法线的夹角；c.倾斜晶片与探测面的夹角；d.入射波轴线与界面的夹角37、有机玻璃（CL =2700m/s）/钢（CL=5850m/s）界面情况下第一临界角是（a）；○；○；d.不成立38、水（CL =1500m/s）/钢（CL=5900m/s）界面情况下第一临界角是（a）a.14.7○；○；○；d.不成立39、在异质界面上斜入射纵波，如果入射角到达第二临角，降会发生（c）a.表面波全反射；b.横波45○；c.表面波；d.以上都不对40、在两种不同介质的界面上垂直入射时的声压透射率等于（b）a.（Z2-Z1）/（Z2+Z1）；b. 2Z2/（Z2+Z1）；c. （Z2-Z1）2/（Z2+Z1）2;； Z2/ Z2+Z1）241、在两种不同介质的界面上垂直入射时的声强透射率等于（d）a.（Z2-Z1）/（Z2+Z1）；b. 2Z2/（Z2+Z1）；c. （Z2-Z1）2/（Z2+Z1）2； Z2/ Z2+Z1）242、在两种不同介质的界面上垂直入射时的声压往复透过率等于（d）（Z2-Z1）/（Z2+Z1）；b. 2Z2/（Z2+Z1）；c. （Z2-Z1）2/（Z2+Z1）2； Z2/ Z2+Z1）243、在两种不同材料的界面上，声阻抗差异的存在会使得（c）a.超声波无法透过；b.声波被吸收；c.声波分为透过波和反射波两部分；d.以上都不是44、决定超声波在界面上的反射与透射能力是（c）a.声衰减；b.声速；c.声阻抗比；d.升频率超声波垂直入射到两种不同介质界面时可能发生（a）a.反射；b.折射；c.波型转换；d.以上都可能36、超声波斜入射至异界面上时，有可能发生的现象是（d）a.波型转换；b.折射；c.反射；d.以上都是37、超声波在传声介质中的扩撒衰减主要决于（a）a.波阵面的几何形状；b.材料的晶粒度；c.材料的粘滞性；d. d.以上都是38、下面的衰减类型中不属于材料特征的是（a）a.扩散衰减；b.吸收衰减；c.散射衰减；d. 以上都是39、热传导、粘滞摩擦、弹性滞后和散射是引起那种现象的四种不同的机理（a）a.衰减；b.衍射；c.声束发散；d. 以上都不是40、脉冲反射式超声波探伤仪中，产生触发脉冲的电路单元叫做（c）a.发射电路；b.扫描电路；c.同步电路；d.标距电路41、超声波检测仪在单位时间内产生的脉冲数量叫做（d）a.脉冲距离；b.脉冲恢复时间；c.超声波频率；d.脉冲的重复频率42、超声波探伤仪中，产生高压电脉冲以激发探头工作的电路单元称为（c）a.放大器；b.接收器；c. 脉冲发生器；；d.同步器43、超声波探伤仪发射脉冲的持续时间叫做（a）a.脉冲长度或脉冲宽度；b.脉冲振幅；c.脉冲形状；d.以上都不是44、对于超声波检测仪的发射电路而言，如果脉冲重复频率太高，容易导致（d）a.发射脉冲幅度减小；b.发射功率下降；c.检测临敏度降低；d.以上都对45、在脉冲反射式超声波探伤仪示波管上产生用于表征距离的可见信号的单元叫做（a）a. 扫描电路；b. 标距电路；c. 接收电路；；d.同步电路46、一台新出厂的超声波探伤仪，其水平线性误差应为（d）a.＞6分贝；b.＞1%；c.＜6分贝；d.≤1%47、发射脉冲波进入接收电路导致放大器的放大倍数降低甚至没有放大作用的现象称为（a）a.阻塞；b.脉冲后沿下降时间；c.脉冲上升时间；d.以上都不对48、一台放大线性好的仪器，在荧光屏上波幅从80%处降至5%时，应衰减（d）；；；49、一台经校准好的超声波探伤仪，其放大线性误差应为（b）a.＞5%；b≤5%；c. 20分贝；d. 6分贝50、A型脉冲反射式超声波探伤仪上的“扬制”旋钮打开对下述那个性能有影响（a）a.垂直线性；b水平线性；c.脉冲重复频率；d.延迟51、在A型脉冲反射式超声波探伤仪上，“抑制”旋钮的功能是（b）a.只仰制杂波而对缺陷波无影响；b.限制检波后的信号输出幅度，同时仰制杂波和缺陷波；c.可以改善仪器的垂直线性；d.可以提高仪器的动态范围52、调节A型脉冲反射式超声波探伤仪上的“抑制”旋钮会影响仪器的（d）a.水平线性；b.垂直线性；c.动态范围；和c53、采用A显示的仪器进行超声波检测的优点是（a）a.检测效率高；b.几乎适用于所有材料；c.缺陷显示直观；d.容易判断缺陷的性质54、在超声波检测仪器中，利用水平刻度显示缺陷位置，垂直刻度显示缺陷回波幅度的显示方法称为（a）显示；b. B显示；显示；d.三维显示55、一种超声波探伤仪可直观显示被检工件在入射截面上的缺陷分布和缺陷深度，这种仪器显示是（b）扫描显示；b. B扫描显示；扫描显示；d.以上都不是56、一种超声波探伤仪可直观显示出被检工件在探测面上投影的缺陷位置和缺陷面积，这种仪器显示是（c）扫描显示；b. B扫描显示；扫描显示；d.以上都不是57、在下述测试项目中，与评价超声波检测仪主要性能有关的是（a）a.分辨率；b.指向性和近场长度；c.折射角和入射角；d.指示长度58、下面那一组性能是超声波探伤仪最重要的性能（c）a.垂直线性、分辨率、示波管屏幕尺寸；b. 垂直线性、分辨率、盲区c.垂直线性、时间轴线性、分辨率；d.发射功率、耗电率、重量59、可用来表示超声波检测仪与探头组合性能的指标是（c）a.水平线性、垂直线性、动态范围；b.频带宽度、探测宽度、重复频率；c.灵敏度余量、盲区、分辨率；d.入射点、进场长度、扩散角60、超声波检测仪的分辨率主要与（b）有关。

UT超声波二级考试卷带答案一、选择题（每题2分，共20分）1. UT超声波检测中，声波在介质中传播时遇到缺陷会产生的现象是（）。

A. 反射B. 折射C. 衍射D. 吸收答案：A2. 以下哪种材料不适合使用UT超声波检测（）。

A. 钢B. 铝C. 塑料D. 铜答案：C3. UT超声波检测中，声波的传播速度与介质的（）有关。

A. 密度B. 温度C. 弹性模量D. 以上都是答案：D4. 在UT超声波检测中，如果探头与被测物体表面不平行，会导致（）。

A. 信号增强B. 信号减弱C. 信号不变D. 无法检测答案：B5. UT超声波检测中，探头的频率越高，其检测的（）。

A. 深度越深B. 精度越高C. 分辨率越低D. 穿透力越强答案：B6. UT超声波检测中，如果材料的厚度增加，声波在材料中的衰减会（）。

A. 增加B. 减少C. 不变D. 先增加后减少答案：A7. 在UT超声波检测中，缺陷的回波高度与缺陷的（）成正比。

A. 大小B. 形状C. 位置D. 材料类型答案：A8. UT超声波检测中，使用直探头进行检测时，探头与被测物体表面的角度是（）。

A. 0°B. 45°C. 60°D. 90°答案：A9. UT超声波检测中，如果探头的晶片尺寸增加，其检测的（）。

A. 深度增加B. 精度降低C. 分辨率降低D. 穿透力增加答案：C10. 在UT超声波检测中，材料的表面粗糙度对检测结果的影响是（）。

A. 无影响B. 增加噪声C. 减少信号D. 增加信号答案：B二、填空题（每题2分，共20分）1. UT超声波检测中，声波在介质中的传播速度可以用公式 V =________ 来计算，其中λ是波长，f是频率。

答案：λ/f2. UT超声波检测时，探头与被测物体表面之间需要涂抹适量的_______以保证声波的有效传递。

答案：耦合剂3. 在UT超声波检测中，材料的_______会影响声波的传播速度。

超声波检测二级试题库(UT)（含答案）（三）无损检测超声波测试题(ut)第三部分5.11无缝钢管缺陷分布的方向有；（）a、平行于钢管轴线B的径向分布，垂直于钢管轴线C的径向分布，平行于钢管表面D的分层分布。

上述可能为5.12。

当使用小直径钢管进行超声波检测时，探头布置方向为：（a）沿圆周方向向工件内发射超声波检测纵向缺陷B，沿轴向向工件内发射超声波检测横向缺陷C，这两个都没有破坏上述任何一个5.13小口径无缝钢管探伤中多用聚焦探头.其主要目的是：（）a、克服表面曲率引起超声散焦b、提高探伤效率c、提高探伤灵敏度d、以上都对5.14钢管原材料超探头样品中的参考反射器为：（a）、横向孔B、平底孔C、槽D和垂直孔5.15管材横波接触法探伤时.入射角的允许范围与哪一因素有关（a、探头楔块中的纵波声速b、管材中的纵横波声速c、管子的规格d、以上全部5.16管道的周向斜角探伤与板材的斜角探伤的显著区别在于（a）内表面的入射角等于折射角B，内表面的入射角小于折射角c，内表面的入射角大于折射角D5.17管材水漫法探伤中.偏心距x与入射角α的关系是（）。

（rr为管材的内外半径）..）5.18管材自动探伤设备中.探头与管材相对运动的形式是（）a、探头旋转.管材直线前进b、探头静止.管材螺旋前进c、管材旋转.探头直线移动d、以上均可5.19在以下钢管浸水探伤说明中，使用浸水纵波探头B时，哪一点错误（a）。

当探头偏离管道C的中心线且无缺陷时，荧光屏上仅显示初始波和1~2底波D，水层之间的距离应大于钢中主波声程的1/25.10钢管水浸聚焦法探伤中.下面有关点聚焦方法的叙述中.哪条是错误的？（）a、对短缺陷有较高探测灵敏度b、聚焦方法一般采用圆柱面声透镜c、缺陷长度达到一定尺寸后.回波幅度不随长度而变化d、探伤速度较慢5.21在以下线聚焦模式描述中，采用浸入式聚焦法对钢管进行探伤，哪一种是正确的？（a）探伤速度快；B.回波幅度随缺陷长度的增加而增加；C.对焦方式一般采用柱面透镜或瓦片；D.所有这些5.22使用聚焦探头对管材探伤.如聚焦点未调到与声束中心线相垂直的管半径上.且偏差较大距离.则会引起（）a、盲区增加B，管C中的折射和发散，多个波形的传播D，同一波脉冲的展宽6.1锻造过程包括：（）a、加热形变.成型和冷却b、加热.形变c、形变.成型d、以上都不全面6.2锻件缺陷包括：（）a、原材料缺陷b、锻造缺陷c、热处理缺路d、以上都有6.3锻件中的粗大晶粒可能引起：（）a、底波降低或消失b、噪声或杂波增大c、超声严重衰减d、以上都有6.4锻造过程中形成的白点是哪个阶段：（）a、加热B、变形C、成形D和冷却6.5轴锻件的主要检测方向是：（）a、轴向直探头探伤B、径向直探头探伤c、斜探头外圆面轴向探伤d、斜探头外圆面周向探伤6.6饼类锻件最主要探测方向是：（）a、直探头端面探伤b、直探头翻面探伤c、斜探头端面探伤d、斜探头侧面探伤6.7筒形锻件最主要探测方向是：（）a、直探头B端面及外圆探伤，直探头C外圆轴向探伤，角探头D外四面周向探伤，以上均为6.8。

无损检测超声波试题(UT)一、是非题1.1 受迫振动的频率等于策动力的频率。

√1.2 波只能在弹性介质中产生和传播。

×（应该是机械波）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。

√1.4 由于机械波是由机械振动产生的，所以波长等于振幅。

×1.5 传声介质的弹性模量越大，密度越小，声速就越高。

√1.6 材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。

√1.7 一般固体介质中的声速随温度升高而增大。

×1.8 由端角反射率试验结果推断，使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。

√1.9 超声波扩散衰减的大小与介质无关。

√1.10 超声波的频率越高，传播速度越快。

×1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。

√1.12 频率相同的纵波，在水中的波长大于在钢中的波长。

×1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。

×1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。

×1.15 如材质相同，细钢棒(直径<λ=与钢锻件中的声速相同。

×（C细钢棒＝（E/ρ）½）1.16 在同种固体材料中，纵、横渡声速之比为常数。

√1.17 水的温度升高时，超声波在水中的传播速度亦随着增加。

×1.18 几乎所有的液体（水除外），其声速都随温度的升高而减小。

√1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。

×1.20 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。

×（应是λ/4；相邻两节点或波腹间的距离为λ/2）1.21 具有一定能量的声束，在铝中要比在钢中传播的更远。

√1.22材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增大，根据这一特性，可用超声波测量材料的内应力。

2015年UT3级开卷（部分）工艺分析题综合题一：筒体环缝焊接前，需先把坡口边缘的复合层去除，然后焊接，焊后进行无损检测，合格后再进行补堆焊。

筒体由复合钢板（堆焊层）做的，规格：基板80mm+复合层4mm。

（1）按《TSG R0004-2009 固定式压力容器安全技术监察规程》和JB/T4730.3-2005，写出UT 应采用的检测技术级别和合格级别，确定检测用探头和试块，并画出扫查示意图。

有以下探头2.5Pφ20，2.5Pφ25, 2.5FG4, 2.5FG40,说明所选探头，试块方法和如何调节灵敏度。

复合板：100%UT复合合缝：100%UT+20%RT，B-II级合格。

对复合钢板的UT，采用2.5PFG4探头，从堆焊层侧检测，采用T3b试块。

（2）对该复合板能否按JB/T4730.3-2005 附录F 规定的方法测定声能传输损耗差？如果可以，应如何操作？如果不可以，请说明理由并给出一种可行的方法。

不可以，因为附录F规定的方法是基于同材质进行测定的，而复合板是两种不同声速的材质，在复合界面处声波会产生畸变。

（3）如果检测采用CSK-IIA 试块，请确定其最小所需尺寸，并叙述DAC 曲线的制作方法。

尺寸至少是60X80X200mm，以1/4T和2/1T孔制作DAC曲线，判废线、定量线、评定线分别是：（4）卷成筒体焊接时复合层切开成48°的一个斜面倒角来方便基板的焊接，用k2探头检测时，发现有回波，说明产生原因，该回波应该在示波屏的什么深度位置显示。

复合层异质界面产生的回波，入射到熔合面发生反射、折射和波形转换的假信号，在采用深度2：1定位，约在40mm处显示。

由于粗晶结构对超声波的衰减很大，林状回波的出现也会降低信噪比，当超声波穿过异种金属焊缝界面时所产生的折射会使超声传播路径发生畸变，焊缝的粗大晶粒和各向异性也会使超声传播路径发生畸变，这些因素都会给超声检测和缺陷定位造成困难。

（5）从理论上分析说明该回波的波形有哪些特征。

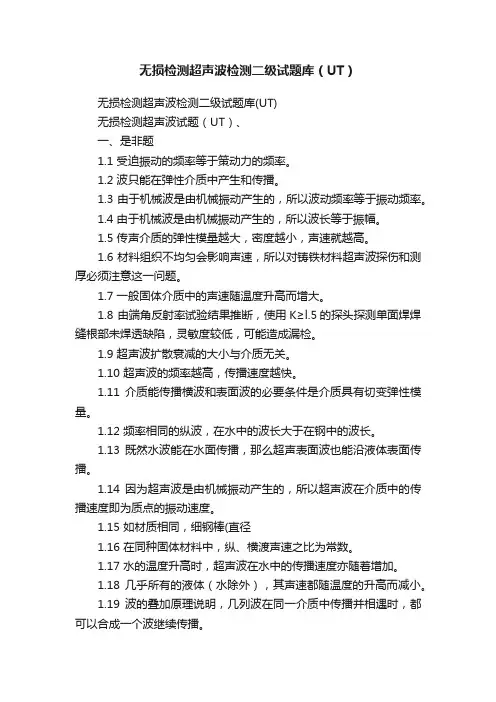

无损检测超声波检测二级试题库（UT）无损检测超声波检测二级试题库(UT)无损检测超声波试题（UT）、一、是非题1.1 受迫振动的频率等于策动力的频率。

1.2 波只能在弹性介质中产生和传播。

1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。

1.4 由于机械波是由机械振动产生的，所以波长等于振幅。

1.5 传声介质的弹性模量越大，密度越小，声速就越高。

1.6 材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。

1.7 一般固体介质中的声速随温度升高而增大。

1.8 由端角反射率试验结果推断，使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。

1.9 超声波扩散衰减的大小与介质无关。

1.10 超声波的频率越高，传播速度越快。

1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。

1.12 频率相同的纵波，在水中的波长大于在钢中的波长。

1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。

1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。

1.15 如材质相同，细钢棒(直径1.16 在同种固体材料中，纵、横渡声速之比为常数。

1.17 水的温度升高时，超声波在水中的传播速度亦随着增加。

1.18 几乎所有的液体（水除外），其声速都随温度的升高而减小。

1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。

1.20 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。

1.21 具有一定能量的声束，在铝中要比在钢中传播的更远。

1.22材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增大，根据这一特性，可用超声波测量材料的内应力。

1.23 材料的声阻抗越大，超声波传播时衰减越大。

1.24 平面波垂直入射到界面上，入射声压等于透射声压和反射声压之和。

1.25 平面波垂直入射到界面上，入射能量等于透射能量与反射能量之和。

无损检测超声波二、三级考试复习题库１、超声波就是一种机械震动波,描述机械震动波得特征量就是(e)a。

频率;b.周期;ｃ、波速;d。

波长;e。

以上都就是２反映超声波特征得重要物理量就是(d)a、声压;b.声强;c.声阻抗;d、以上都就是3、波动得形式(波形)可以分为(e)a、声压;b。

声强;ｃ、声阻抗;d、以上都就是4、声波在无限大且各向同性得介质中传播时,同一时刻介质中振动相位相同得所有质点所联成得面称为(a)。

a、波振面;b、波前;ｃ。

波线;d。

以上都不就是5、声波在无限大且各向同性得介质中传播时,某一时刻振动所传到得距离最远得各点所联成得面称为(b)ａ。

波阵面;b、波前;c、波线;ｄ.以上都不就是6、两列振幅相同得相干波在同一直线上沿相反方向彼此相同传播时会产生(c)现象a。

叠加;b、干涉;ｃ、驻波;ｄ、以上都不就是7、产生明显驻波得条件就是(d)a. 介质厚度有限;b、介质厚度等于半波长;c、介质厚度为半波长得整数倍;d、以上都就是8、单位时间内通过超声波传播方向垂直截面单位面积上,并且与声压得振幅平方成正比得声能称为(b)a、声压;b.声强;c、声强;ｄ。

声能9、在有声波传播得介质中,某一点在某一瞬间所具有得压强与没有声波存在时该点得静压强之差称为(a)。

a. 声压;b.声强;c。

声强;d。

声能10、声压P与声强I得关系式就是(c)a、I=P/2Z;b. I＝P2/Z２;c。

I=Ｐ２/2Z;ｄ.I=P2/4Ｚ(式中Z为传声介质得声阻抗)11、声压P、介质ρ、声速C、质点振动速度V之间得关系就是(d)a、P=ρ2CV;b。

P=ρＣ2V;c。

P=ρ2CV2;d、P=ρCＶ１2、振动质点在到达振幅最大(最大位移)得位置时速度为(Ｃ)a、极大;b。

极小;ｃ、零;d。

以上都不就是13、质点作简谐振动时,其加速度方向总就是指向(ｂ)a.最大位移方向;b、平衡点位置;c.与运动方向相同14、质点作简谐振动时,其加速度得大小与振动得位移(ａ)a。

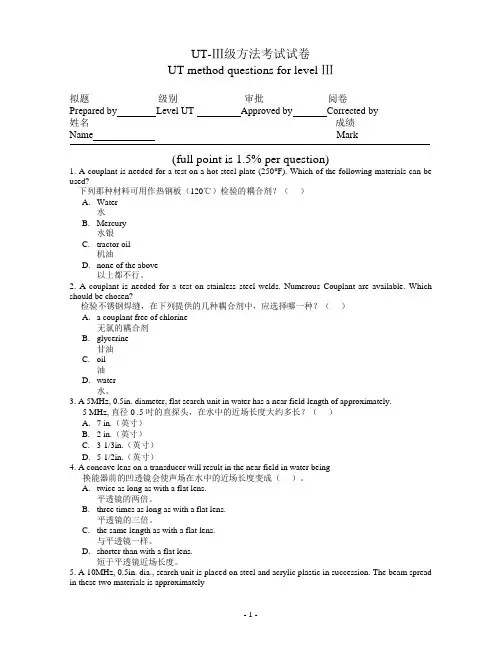

UT-Ⅲ级方法考试试卷UT method questions for level Ⅲ拟题级别审批阅卷Prepared by Level UT Approved by Corrected by__________姓名成绩Name Mark______________(full point is 1.5% per question)1. A couplant is needed for a test on a hot steel plate (250°F). Which of the following materials can be used?下列那种材料可用作热钢板（120℃）检验的耦合剂？（）A.Water水B.Mercury水银C.tractor oil机油D.none of the above以上都不行。

2. A couplant is needed for a test on stainless steel welds. Numerous Couplant are available. Which should be chosen?检验不锈钢焊缝，在下列提供的几种耦合剂中，应选择哪一种？（）A. a couplant free of chlorine无氯的耦合剂B.glycerine甘油C.oil油D.water水。

3. A 5MHz, 0.5in. diameter, flat search unit in water has a near field length of approximately.5 MHz, 直径0 .5 吋的直探头，在水中的近场长度大约多长？（）A.7 in.（英寸）B. 2 in.（英寸）C.3-1/3in.（英寸）D.5-1/2in.（英寸）4. A concave lens on a transducer will result in the near field in water being换能器前的凹透镜会使声场在水中的近场长度变成（）。

无损检测超声波检测二级(UT)试题库带答案一、选择题1. 超声波检测中，声波在材料中的传播速度与以下哪个因素无关？A. 材料的密度B. 材料的弹性模量C. 材料的温度D. 材料的成分答案：D2. 超声波检测中，探头与被检测材料的耦合剂作用是？A. 增加声波在材料中的传播速度B. 减少声波在材料中的衰减C. 增加声波在材料中的反射率D. 提高声波的穿透能力答案：D3. 在超声波检测中，以下哪个参数表示声波在材料中的传播速度？A. 脉冲重复频率B. 脉冲宽度C. 载波频率D. 波速答案：D二、填空题1. 超声波检测的基本原理是利用超声波在材料中传播时产生的________和________。

答案：反射、折射2. 超声波检测设备主要由________、________、________和________四部分组成。

答案：探头、信号发生器、示波器、耦合剂3. 超声波检测中，探头与被检测材料的距离称为________，其大小直接影响检测灵敏度。

答案：探头距离三、判断题1. 超声波检测的分辨率越高，检测灵敏度越高。

（）答案：错误2. 超声波检测时，探头与被检测材料之间的耦合剂可以任意选择。

（）答案：错误3. 超声波检测中，声波在材料中的传播速度与材料的温度无关。

（）答案：正确四、简答题1. 简述超声波检测的基本原理。

答案：超声波检测的基本原理是利用超声波在材料中传播时产生的反射和折射现象。

当超声波传播到材料内部缺陷时，部分声波会被反射回探头，通过分析反射回的声波信号，可以判断材料内部缺陷的位置、大小和形状。

2. 简述超声波检测的优点。

答案：超声波检测的优点包括：（1）检测速度快，效率高；（2）检测范围广，适用于各种材料；（3）检测设备轻便，便于现场操作；（4）对材料无损伤，不影响材料性能；（5）检测结果直观，易于分析。

3. 简述超声波检测的局限性。

答案：超声波检测的局限性包括：（1）对材料表面要求较高，表面粗糙度会影响检测效果；（2）检测盲区较大，难以检测到材料内部的微小缺陷；（3）声波在材料中的传播速度受到材料性质的影响，不同材料需要选择不同的检测参数；（4）检测过程中需要耦合剂，对环境有一定要求。

III级UT考试练习题UT高级相关知识练习题一．是非题1.波动是振动状态的传播过程，因此波动的频率和振动的频率是相同的2.超声波除了用来探测工件中的缺陷以外，还可以用来测厚、晶粒度和应力等3.超声波的能量远大于声波的能量，1M Hz的超声波的能量相当于1K Hz声波能量的100万倍4.超声波频率越高,传播速度越快。

5.液体介质中能传播纵波,也能传播横波。

6.空气中只能传播纵波，不能传播横波7.质点的振动方向与波的传播方向一致的波称为横波。

8.表面波只能在固体表面传播，不能在液体表面传播。

9.在超声波传播方向上，单位面积. 单位时间通过的超声能量叫声强。

10.声强与超声频率的平方成正比。

11.声压是指超声场中某点的压强与该点没有超声波存在时的静态压强之差。

12.声阻抗等于介质的密度与声速的乘积.13.声压差2倍，则两信号的分贝差为6dB（分贝）14.两声压或波高之比取自然对数后的单位是分贝。

15.大平底声程差1倍，则声压差6dB16.平底孔声程差1倍，则声压差12dB17.平底孔孔径差1倍，回波差12dB18.长横孔孔径差1倍，回波差3dB19.长横孔声程差1倍，回波差9dB20.超声波垂直入射到异质界面时，其声压反射率或透射率与界面两侧介质的声阻抗有关。

21.同一固体材料中传播纵波和横波时的声阻抗一样。

22.引起超声波衰减的主要原因是扩散、晶粒散射和介质吸收。

23.当超声波横波斜入射时，纵波折射角等于90°时的入射角叫第一临界角。

24.在第二介质中采用横波探伤时，要求第二介质的纵波声速要大于第一介质的纵波声速，且入射角要大于第一临界角。

25.超声波探测气孔时灵敏度低。

26.超声波频率高，传播距离远，探测灵敏度高。

27.声束指向性不仅与频率有关而且与波型有关。

28.频率越高，晶片直径越大，指向性越好。

29.因为超声波会扩散衰减，因此检测应尽可能在近场区进行。

30.如果超声波频率不变，晶片面积越大则近场长度越短。

无损检测超声波试题(UT)一、是非题1.1 受迫振动的频率等于策动力的频率。

√1.2 波只能在弹性介质中产生和传播。

×（应该是机械波）1.3 由于机械波是由机械振动产生的，所以波动频率等于振动频率。

√1.4 由于机械波是由机械振动产生的，所以波长等于振幅。

×1.5 传声介质的弹性模量越大，密度越小，声速就越高。

√1.6 材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。

√1.7 一般固体介质中的声速随温度升高而增大。

×1.8 由端角反射率试验结果推断，使用K≥l.5的探头探测单面焊焊缝根部未焊透缺陷，灵敏度较低，可能造成漏检。

√1.9 超声波扩散衰减的大小与介质无关。

√1.10 超声波的频率越高，传播速度越快。

×1.11 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。

√1.12 频率相同的纵波，在水中的波长大于在钢中的波长。

×1.13 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。

×1.14 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。

×1.15 如材质相同，细钢棒(直径<λ=与钢锻件中的声速相同。

×（C细钢棒＝（E/ρ）½）1.16 在同种固体材料中，纵、横渡声速之比为常数。

√1.17 水的温度升高时，超声波在水中的传播速度亦随着增加。

×1.18 几乎所有的液体（水除外），其声速都随温度的升高而减小。

√1.19 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。

×1.20 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。

×（应是λ/4；相邻两节点或波腹间的距离为λ/2）1.21 具有一定能量的声束，在铝中要比在钢中传播的更远。

√1.22材料中应力会影响超声波传播速度，在拉应力时声速减小，在压应力时声速增大，根据这一特性，可用超声波测量材料的内应力。

UT超声波二级真卷考试题带答案一、单项选择题（每题2分，共10题，满分20分）1. UT超声波检测中，声速的单位是：A. 米/秒B. 千米/小时C. 米/小时D. 千米/秒答案：A2. 以下哪个不是UT超声波检测的基本原理？A. 反射B. 折射C. 衍射D. 吸收答案：D3. UT超声波检测时，探头与被检测物体表面的耦合剂的作用是：A. 增加摩擦B. 减少反射C. 传递超声波D. 吸收超声波答案：C4. 在UT超声波检测中，以下哪个参数与检测深度无关？A. 频率B. 波长C. 声速D. 探头直径答案：D5. UT超声波检测中，以下哪个因素会影响超声波的传播速度？A. 材料的密度B. 材料的弹性模量C. 材料的厚度D. 材料的表面粗糙度答案：B6. UT超声波检测时，如果探头移动速度过快，可能会导致：A. 漏检B. 误判C. 检测结果不准确D. 所有选项答案：D7. UT超声波检测中，波束扩散角的大小与以下哪个参数有关？A. 探头的频率B. 探头的直径C. 材料的声速D. 材料的厚度答案：B8. 在UT超声波检测中，以下哪个参数可以用来评估缺陷的大小？A. 缺陷的回波高度B. 缺陷的回波宽度C. 缺陷的回波形状D. 所有选项答案：D9. UT超声波检测时，如果探头与被检测物体的表面不平行，可能会导致：A. 检测结果不准确B. 漏检C. 误判D. 所有选项答案：D10. UT超声波检测中，以下哪个设备不是必需的？A. 超声波探头B. 超声波发射器C. 耦合剂D. 个人电脑答案：D二、多项选择题（每题3分，共5题，满分15分）1. UT超声波检测可以应用于以下哪些材料的检测？A. 金属材料B. 非金属材料C. 复合材料D. 所有选项答案：D2. 在UT超声波检测中，以下哪些因素会影响检测结果的准确性？A. 探头的类型B. 耦合剂的质量C. 操作者的技能D. 所有选项答案：D3. UT超声波检测中，以下哪些参数可以用来评估缺陷的性质？A. 缺陷的回波高度B. 缺陷的回波宽度C. 缺陷的回波形状D. 缺陷的位置答案：D4. 在UT超声波检测中，以下哪些操作可能会导致检测结果的误判？A. 探头移动速度过快B. 探头与被检测物体表面耦合不良C. 探头角度设置不当D. 所有选项答案：D5. UT超声波检测时，以下哪些因素会影响波束的聚焦？A. 探头的频率B. 探头的直径C. 材料的声速D. 探头与被检测物体的距离答案：D三、判断题（每题1分，共5题，满分5分）1. UT超声波检测中，声波在不同介质中的传播速度是相同的。

无损检测超声波试题(UT)第三部分5.11 无缝钢管缺陷分布的方向有；（）A、平行于钢管轴线的径向分布B、垂直于钢管轴线的径向分布C、平行于钢管表面的层状分布D、以上都可能5.12 小口径钢管超探时探头布置方向为：（）A、使超声沿周向射入工件以探测纵向缺陷B、使超声沿轴向射入工件以探测横向缺陷C、以上二者都有D、以上二者都没有5.13 小口径无缝钢管探伤中多用聚焦探头.其主要目的是：（）A、克服表面曲率引起超声散焦B、提高探伤效率C、提高探伤灵敏度D、以上都对5.14 钢管原材料超探试样中的参考反射体是：（）A、横孔B、平底孔C、槽D、竖孔5.15 管材横波接触法探伤时.入射角的允许范围与哪一因素有关（）A、探头楔块中的纵波声速B、管材中的纵横波声速C、管子的规格D、以上全部5.16 管材周向斜角探伤与板材斜角探伤显著不同的地方是（）A、内表面入射角等于折射角B、内表面入射角小于折射角C、内表面入射角大雨折射角D、以上都可能5.17 管材水漫法探伤中.偏心距x与入射角α的关系是（）。

（rR为管材的内外半径）5.18 管材自动探伤设备中.探头与管材相对运动的形式是（）A、探头旋转.管材直线前进B、探头静止.管材螺旋前进C、管材旋转.探头直线移动D、以上均可5.19 下面有关钢管水浸探伤的叙述中.哪点是错误的（）A、使用水浸式纵波探头B、探头偏离管材中心线C、无缺陷时.荧光屏上只显示始波和l～2次底波D、水层距离应大于钢中一次波声程的1／25.10 钢管水浸聚焦法探伤中.下面有关点聚焦方法的叙述中.哪条是错误的？（）A、对短缺陷有较高探测灵敏度B、聚焦方法一般采用圆柱面声透镜C、缺陷长度达到一定尺寸后.回波幅度不随长度而变化D、探伤速度较慢5.21 钢管水浸聚焦法探伤时.下面有关线聚焦方式的叙述中.哪条是正确的？（）A、探伤速度轻快B、回波幅度随缺陷长度增大而增高C、聚焦方法一般采用圆柱面透镜或瓦片型晶片D、以上全部5.22 使用聚焦探头对管材探伤.如聚焦点未调到与声束中心线相垂直的管半径上.且偏差较大距离.则会引起（）A、盲区增大B、在管中折射发散C、多种波型传播D、同波脉冲变宽6.1 锻件的锻造过程包括：（）A、加热形变.成型和冷却B、加热.形变C、形变.成型D、以上都不全面6.2 锻件缺陷包括：（）A、原材料缺陷B、锻造缺陷C、热处理缺路D、以上都有6.3 锻件中的粗大晶粒可能引起：（）A、底波降低或消失B、噪声或杂波增大C、超声严重衰减D、以上都有6.4 锻件中的白点是在锻造过程中哪个阶段形成：（）A、加热B、形变C、成型D、冷却6.5 轴类锻件最主要探测方向是：（）A、轴向直探头探伤B、径向直探头探伤C、斜探头外圆面轴向探伤D、斜探头外圆面周向探伤6.6 饼类锻件最主要探测方向是：（）A、直探头端面探伤B、直探头翻面探伤C、斜探头端面探伤D、斜探头侧面探伤6.7 筒形锻件最主要探测方向是：（）A、直探头端面和外圆面探伤B、直探头外圆面轴向探伤C、斜探头外四面周向探伤D、以上都是6.8 锻件中非金属夹杂物的取向最可能的是：（）A、与主轴线平行B、与锻造方向一致C、占锻件金属流线一致D、与锻件金属流线垂直6.9 超声波经液体进入具有弯曲表面工件时.声束在工件内将会产生：（）A、与液体中相同的声束传播B、不受零件几何形状的影响C、凹圆弧面声波将收敛.凸圆弧面卢波将发散D、与C的情况相反6.10 锻钢件探测灵敏度的校正方式是：（）A、没有特定的方式B、采用底波方式C、采用试块方式D、采用底波方式和试块方式6.11 以工件底面作为灵敏度校正基准.可以：（）A、不考虑探测面的耦合差补偿B、不考虑材质衰减差补偿C、不必使用校正试块D、以上都是6.12 在使用2.5MHz直探头做锻件探伤时.如用400mm深底波调整Φ3mm平底孔度.底波调整后应提高多少db探伤？（晶片直径D=14mm）（）A、36.5dbB、43.5dbC、50dbD、28.5db6.13 在直探头探伤.用2.5MHz探头.调节锻件200mm底波于荧光屏水平基线满量度10。

UT超声波二级考试真卷带答案一、选择题（每题2分，共20分）1. 超声波的传播速度在人体软组织中约为：A. 1000m/sB. 1500m/sC. 1540m/sD. 2000m/s答案：C2. 以下哪项不是超声波的生物效应？A. 热效应B. 机械效应C. 化学效应D. 光效应答案：D3. 超声波的频率范围通常在：A. 1MHz以下B. 1MHz-10MHzC. 10MHz-100MHzD. 100MHz以上答案：B4. 超声波在介质中的衰减与以下哪项因素无关？A. 介质的密度B. 超声波的频率C. 介质的温度D. 超声波的传播距离答案：C5. 以下哪种类型的超声波探头不适合用于心脏检查？A. 相控阵探头B. 线阵探头C. 凸阵探头D. 扇形探头答案：D6. 超声波的分辨率与以下哪项因素无关？A. 探头的频率B. 探头的孔径C. 探头的焦距D. 被测物体的大小答案：D7. 超声波在液体介质中的传播速度比在固体介质中：A. 快B. 慢C. 相同D. 无法确定答案：B8. 超声波的反射系数与以下哪项因素有关？A. 介质的密度B. 介质的弹性模量C. 介质的粘度D. 介质的温度答案：A9. 超声波的多普勒效应可以用来测量：A. 物体的距离B. 物体的速度C. 物体的形状D. 物体的密度答案：B10. 超声波的穿透能力与以下哪项因素有关？A. 超声波的频率B. 超声波的能量C. 介质的密度D. 介质的温度答案：A二、填空题（每空1分，共10分）1. 超声波的波长与频率成________关系，与传播速度成________关系。

答案：反比，正比2. 当超声波遇到两种不同介质的界面时，会发生________和________现象。

答案：反射，折射3. 超声波在介质中的衰减主要由________和________引起。

答案：散射，吸收4. 超声波的聚焦可以通过改变探头的________或________来实现。
