徐工QY50B型50t汽车吊

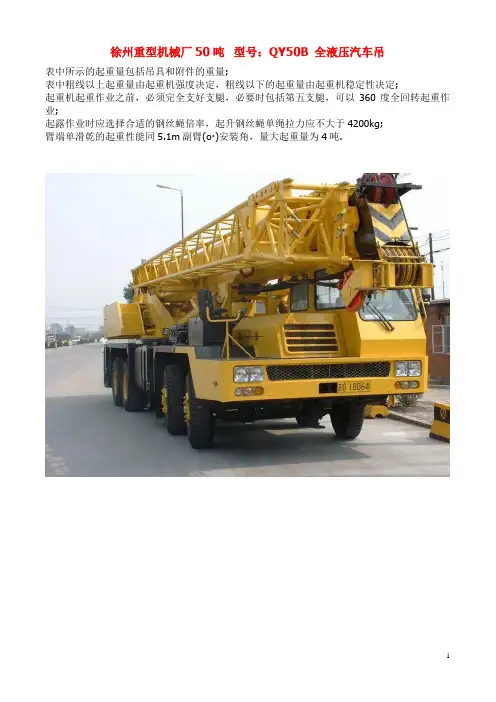

徐州重型机械厂50吨型号：QY50B 全液压汽车吊
表中所示的起重量包括吊具和附件的重量;
表中粗线以上起重量由起重机强度决定，粗线以下的起重量由起重机稳定性决定;
起重机起重作业之前，必须完全支好支腿，必要时包括第五支腿，可以360度全回转起重作业;
起露作业时应选择合适的钢丝蝇倍率，起升钢丝蝇单绳拉力应不大于4200kg;
臂端单滑乾的起重性能同5.1m副臂(o·)安装角，量大起重量为4吨.
徐州重型机械厂50吨型号：QUY50 履带式起重机
履带式起重机最大起重量50吨，主臂长13—52米、副臂长9.15—12.25米。

能够带载行驶，并可在360‘范围内全方位吊装。

主臂技术参数表
8
9
10。

徐工 50吨吊车(QY50K-Ⅱ) 参数
型号：QY50K-Ⅱ
整机尺寸：长×宽×高：13.750×2.8×3.52米(m)
轴距：mm
工作重量：0吨(t)
总配重：0吨(t)
最大行驶速度：80km/h
最小转弯半径：12米(m)
最大爬坡度：40%
接近角/离去角：17/11度(°)
最小离地间隙：291mm
额定起重量：50吨(t)
额定起重力矩：1764KN.m
额定起重力矩全伸臂：0KN.m
最小工作幅度：3米(m)
最大起升高度-基本臂：0米(m)
最大起升高度-全伸臂：0米(m)
最大起升高度-基本臂+副臂：0米(m)
起重臂截面：
起重臂长度-基本臂：11.3米(m)
起重臂长度-全伸臂：42.7米(m)
起重臂长度-基本臂+副臂：57.7米(m)
副起重臂长度：15米(m)
副起重臂安装角度：0度(°)
底盘型号：
发动机型号：WD615.334(国III)
额定功率：247kw
额定功率转速：2200rpm
起重机发动机：
起重机额定功率：kw
主卷扬最大起升速度：0m/min
副卷扬最大起升速度：0m/min
起重臂全伸时间：180秒(s) 起重臂全起/落时间：88秒(s)
起重臂仰角范围：度(°)
回转速度：2r/min
支腿跨距：纵向×横向： 5.91×6.9米(m)。

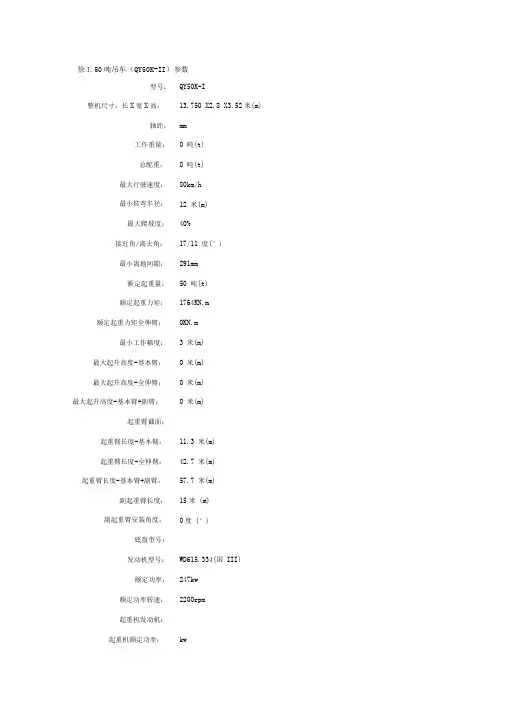

徐工50吨吊车（QY50K-II）参数
型号：QY50K-I
整机尺寸：长X宽X高：13.750 X2.8 X3.52米(m)
轴距：mm
工作重量：0 吨(t)
总配重：0 吨(t)
最大行驶速度：80km/h
最小转弯半径：12 米(m)
最大爬坡度：40%
接近角/离去角：17/11 度(°)
最小离地间隙：291mm
额定起重量：50 吨(t)
额定起重力矩：1764KN.m
额定起重力矩全伸臂：0KN.m
最小工作幅度： 3 米(m)
最大起升高度-基本臂：0 米(m)
最大起升高度-全伸臂：0 米(m)
最大起升高度-基本臂+副臂：0 米(m)
起重臂截面：
起重臂长度-基本臂：11.3 米(m)
起重臂长度-全伸臂：42.7 米(m)
起重臂长度-基本臂+副臂：57.7 米(m)
副起重臂长度：15米(m)
副起重臂安装角度：0度(°)
底盘型号：
发动机型号：WD615.334(国III)
额定功率：247kw
额定功率转速：2200rpm
起重机发动机：
起重机额定功率：kw
主卷扬最大起升速度：Om/min
副卷扬最大起升速度：Om/min
起重臂全伸时间：180 秒(s) 起重臂全起/落时间：88 秒(s)
起重臂仰角范围：度(°)
回转速度：2r/min
支腿跨距：纵向X横向： 5.91 X6.9米(m)。

徐工QY50K型汽车吊起重性能表基本臂10.70m 中长臂18.05m中长臂25.40m中长臂32.75m全伸臂缩40.10m起重量(T)升起高度(m)起重量(T)升起高度(m)起重量(T)升起高度(m)起重量(T)升起高度(m)起重量(T)升起高度(m)35010.753.545.310.513018.37441.510.232718.224.538.39.9125.518.051825.70535.59.5624.717.871825.575.530.39.1622.817.6716.725.44625.68.712117.4515.925.2910.832.90719.27.591816.9614.424.961032.65815 6.0614.616.3913.124.589.332.36739.97 912.1 3.3911.815.731224.168.632.04 6.539.72 109.514.9710.623.687.531.69 5.739.4312 6.813.057.722.55 6.630.87538.7814 4.810.35 5.821.17 5.829.88 4.538.0116 3.4 5.65 4.419.47 4.828.72 3.937.1118 3.317.35 3.827.35 3.336.0720 2.514.62325.75 2.934.8922 1.810.78 2.323.87 2.633.531.821.622.131.993.118.87 1.630.2415.34 1.228.220.925.88倍率128543吊钩重量515kg主臂最小仰角16.36°17.02°24.11°34.21°39.28°注：对表中起重量的说明：（1）表中额定起重量所表示的数值，是在平整的坚固地面上本起重机能够保证的最大起重量。

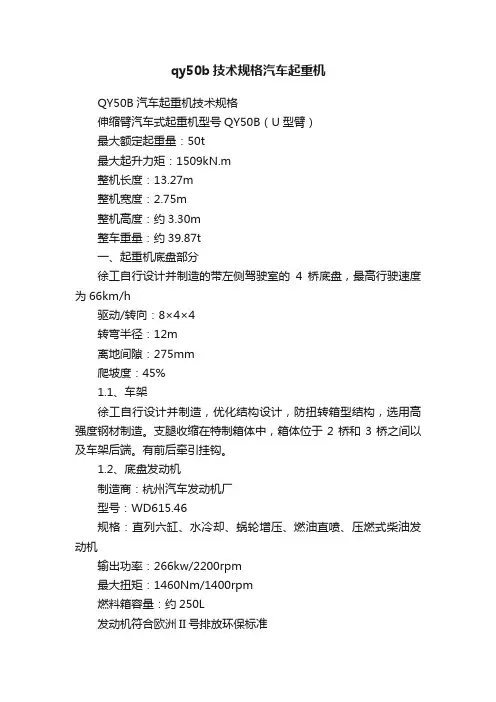

qy50b技术规格汽车起重机
QY50B汽车起重机技术规格
伸缩臂汽车式起重机型号QY50B（U型臂）
最大额定起重量：50t
最大起升力矩：1509kN.m
整机长度：13.27m
整机宽度：2.75m
整机高度：约3.30m
整车重量：约39.87t
一、起重机底盘部分
徐工自行设计并制造的带左侧驾驶室的4桥底盘，最高行驶速度为66km/h
驱动/转向：8×4×4
转弯半径：12m
离地间隙：275mm
爬坡度：45%
1.1、车架
徐工自行设计并制造，优化结构设计，防扭转箱型结构，选用高强度钢材制造。

支腿收缩在特制箱体中，箱体位于2桥和3桥之间以及车架后端。

有前后牵引挂钩。

1.2、底盘发动机
制造商：杭州汽车发动机厂
型号：WD615.46
规格：直列六缸、水冷却、蜗轮增压、燃油直喷、压燃式柴油发动机
输出功率：266kw/2200rpm
最大扭矩：1460Nm/1400rpm
燃料箱容量：约250L
发动机符合欧洲II号排放环保标准
1.3、动力传动系统
1.3.1、变速箱
手动机械操纵，9档变速箱，控制后桥驱动。

1.3.2、车桥
高强度车桥，引进国外先进技术制造，技术先进，可靠性高。

第一桥：单胎，转向但不驱动；
第二桥：单胎，转向但不驱动；
第三桥：双胎，驱动但不转向，一级主减速加轮边减速。

第四桥：双胎，驱动但不转向，一级主减速加轮边减速。

1。

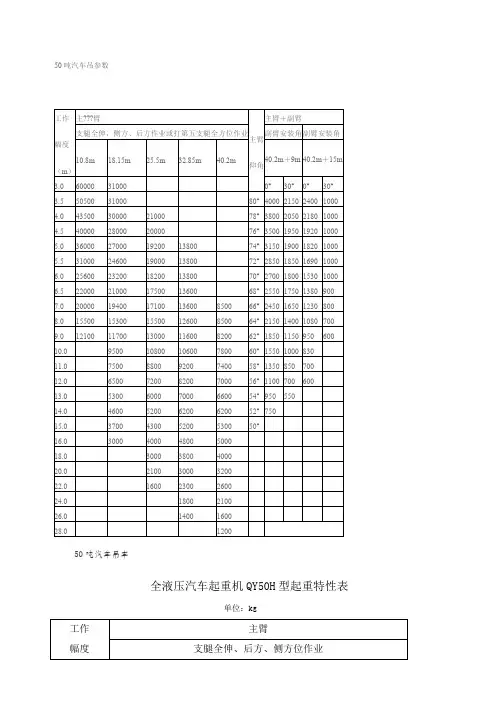

50吨汽车吊参数
50吨汽车吊车
全液压汽车起重机QY50H型起重特性表
单位：kg
说明：
●表中粗线以内数值为起重机强度所决定，粗线意外为起重机整机稳定所决定；
●表中的额定总起重量是起重机设置在坚固地面呈水平状态下的允许起吊重量，不允许在不打支腿的情况下吊重；
●使用臂端滑轮时，最大起重量不得超过单根钢丝绳允许起吊载荷4.2吨；
●表中所列数值为包括吊具在内的最大允许值（主吊钩重505kg，副吊钩120kg）；
●打好第五支腿时，表中数值适用于圆周360°作业。

全液压50吨吊车起重特性表。
