完整的液压系统设计毕业设计1. 引言液压系统在工程领域中具有广泛的应用,特别是在机械制造、航空航天、汽车制造等领域中。
本文档旨在设计一个完整的液压系统作为毕业设计,并提供系统设计的详细说明。
2. 设计目标本设计的目标是创建一个可靠、高效的液压系统,满足以下需求:•传递大量的力和动力;•控制和调节工作负载;•提供良好的工作稳定性;•实现节能和环保。
3. 系统设计3.1 系统结构我们的液压系统将包含以下主要组件:1.液压泵:负责将液体加压并输送到液压马达或液压缸;2.液压马达或液压缸:负责将液压能转化为机械能,实现力的传递及工作载荷控制;3.液体储存装置:用于储存液体并平衡系统压力;4.液压阀门:用于控制液体流动和压力,实现系统工作的调节和控制;5.传感器和仪表:用于监测和测量液压系统的压力、流量、温度等参数。
3.2 液体选择在设计液压系统时,我们需要选择合适的液体作为工作介质。
一般情况下,液压系统常采用液体油作为工作介质,因为它具有良好的润滑性、稳定性和耐高温性能。
对于不同的应用场景,需要考虑液体的黏度、温度范围、氧化稳定性以及环境友好程度等因素。
3.3 液压元件选型为了实现液压系统的设计目标,我们需要对液压元件进行合理的选型。
液压泵、液压马达或液压缸、液压阀门等元件都有不同的类型和规格可供选择。
在选型过程中,需要考虑力的传递要求、流量和压力范围、工作稳定性以及适应特定工况的能力等因素。
3.4 系统控制在液压系统设计中,系统的控制是十分重要的。
通过合理的控制方法和策略,可以实现对液体流动、压力和工作负载的准确控制。
常用的液压系统控制方法有手动控制、自动控制和比例控制等。
根据具体需求,选择适合的控制方式可以提高系统的稳定性和性能。
4. 系统优化为了提高液压系统的工作效率和节能性,我们可以进行进一步的优化。
以下是一些常见的系统优化方法:•使用高效节能的液压泵和液压马达;•优化液体流动路径,减小能量损失;•采用高效的液压阀门和控制系统,减小能量损耗;•合理设计系统布局和管路,减小摩擦损失;•控制液压系统的工作温度,在适当的范围内减小能量损失。
液压系统经典毕业设计液压系统是指以液体介质传递能量的一种动力传输系统,它具有传动平稳、力量可靠、可靠性高等特点,广泛应用于各种工业领域。
对于液压系统的研究和设计,是现代工程和科技领域的重要问题。
因此,液压系统的毕业设计有着非常重要的意义。
本文将介绍一个液压系统的经典毕业设计。
1. 设计目标本设计涉及的液压系统主要用于控制一个垂直升降平台的运动,具体的设计目标如下:(1)升降平台的升降高度为2.5m,升降速度为0.2m/s,降落速度0.3m/s。
(2)要求液压系统的升降平稳,不产生明显的颤振。
(3)液压系统的功率不得超过4KW,并满足编写标准。
(4)整个液压系统的设计应具有良好的安全性,降低工作事故的风险。
2. 设计思路液压系统的设计一般可分为以下几个方面:液压泵的选择和布置、液压缸的选型和布置、液压阀的选择和控制、液压系统的管路设计、液压油箱的布局和安装等。
在本设计中,将选择合适的液压泵、液压缸、液压阀控制器和相应的油管进行搭建,并对管路进行合理布局。
3. 设计方案(1)液压泵的选择和布置根据设计要求,我们选择了3000RPM的液压叶轮泵。
为了保证液压泵能够正常运转,还需根据实际需求对泵的流量进行最大值的预测。
由于液压泵的压力和流量是影响系统稳定性和运行效果的关键因素,因此需要进行严格的计算和分析,确定合适的液压泵型号和参数。
在液压泵的布置方面,我们采用了电机直联式布置结构,既能够减小体积,又能够提高系统的稳定性。
(2)液压缸的选型和布置液压缸是升降平台的重要组成部分,其选型要根据设计需求来进行。
对于本设计,我们采用了双柱同步作业的液压缸方案。
该液压缸的特点是能够保证升降平台上下运动的速度和稳定性,并且设有超载保护系统。
在液压缸的布置方面,我们采用了垂直布置结构,既能够减小体积,又能够提高系统的可靠性和安全性。
(3)液压阀的选择和控制液压系统控制器主要有液压溢流阀、逆止阀、压力控制阀、流量控制阀等,其中液压溢流阀、逆止阀、压力控制阀为本设计的核心控制器。

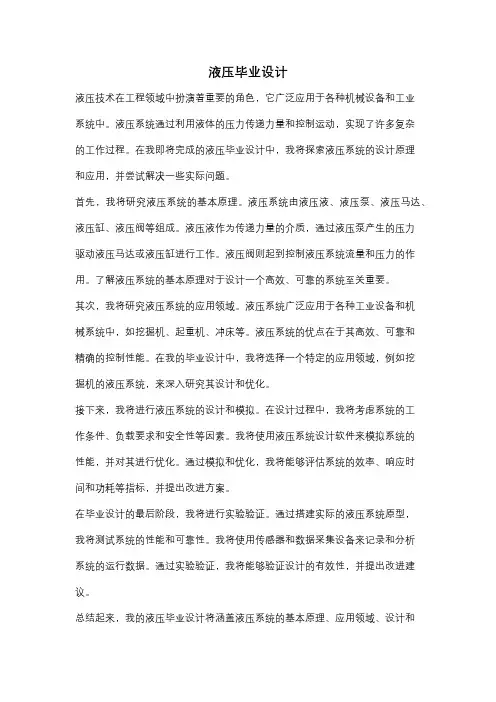

液压毕业设计液压技术在工程领域中扮演着重要的角色,它广泛应用于各种机械设备和工业系统中。
液压系统通过利用液体的压力传递力量和控制运动,实现了许多复杂的工作过程。
在我即将完成的液压毕业设计中,我将探索液压系统的设计原理和应用,并尝试解决一些实际问题。
首先,我将研究液压系统的基本原理。
液压系统由液压液、液压泵、液压马达、液压缸、液压阀等组成。
液压液作为传递力量的介质,通过液压泵产生的压力驱动液压马达或液压缸进行工作。
液压阀则起到控制液压系统流量和压力的作用。
了解液压系统的基本原理对于设计一个高效、可靠的系统至关重要。
其次,我将研究液压系统的应用领域。
液压系统广泛应用于各种工业设备和机械系统中,如挖掘机、起重机、冲床等。
液压系统的优点在于其高效、可靠和精确的控制性能。
在我的毕业设计中,我将选择一个特定的应用领域,例如挖掘机的液压系统,来深入研究其设计和优化。
接下来,我将进行液压系统的设计和模拟。
在设计过程中,我将考虑系统的工作条件、负载要求和安全性等因素。
我将使用液压系统设计软件来模拟系统的性能,并对其进行优化。
通过模拟和优化,我将能够评估系统的效率、响应时间和功耗等指标,并提出改进方案。
在毕业设计的最后阶段,我将进行实验验证。
通过搭建实际的液压系统原型,我将测试系统的性能和可靠性。
我将使用传感器和数据采集设备来记录和分析系统的运行数据。
通过实验验证,我将能够验证设计的有效性,并提出改进建议。
总结起来,我的液压毕业设计将涵盖液压系统的基本原理、应用领域、设计和模拟以及实验验证。
通过这个设计项目,我将能够深入了解液压技术,并将所学知识应用于实际工程中。
我相信这个毕业设计将为我未来的职业发展奠定坚实的基础,并为液压技术的研究和应用做出一定的贡献。

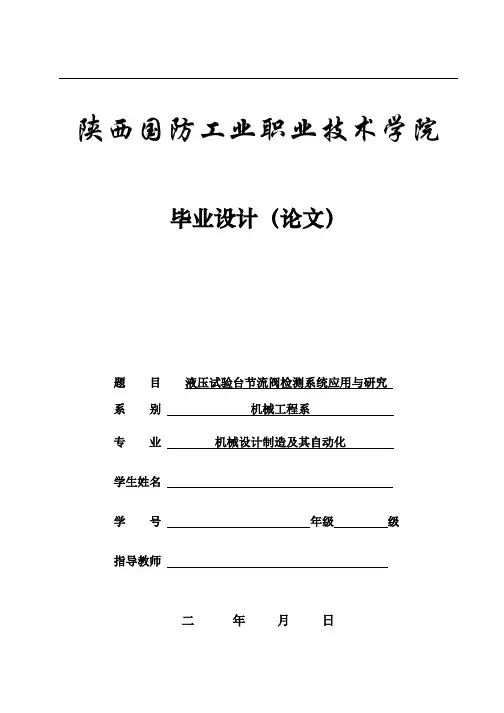

陕西国防工业职业技术学院毕业设计(论文)题目液压试验台节流阀检测系统应用与研究系别机械工程系专业机械设计制造及其自动化学生姓名学号年级级指导教师二年月日摘要液压系统目前已经广泛应用于部队武器装备、民用设备、航空航天等领域中,液压系统的故障机理分析、状态监测与故障诊断技术也日趋成熟。
但是,对液压系统分析、监测与诊断技术需要到工程实践中进行可靠性检验,一般检验周期长,成本高。
多功能液压实验台能模拟液压系统常见故障,加速设备运行,缩短检验周期,降低成本,缩短诊断理论、技术到工程应用转化时间。
下面经实验,多功能实验台运行可靠、稳定,能全面模拟液压系统、液压元件特别是液压泵、液压缸、节流阀,溢流阀等等元件的故障,并可运用嵌入在实验台中多种传感器实现多源信息采集,能有效地为液压系统的状态监测与故障关键词:液压试验台液压元件节流阀检测全套图纸,加153893706目录1绪论 (4)1.1液压传动在机械行业中的应用 (5)1.2液压试验台的基本组成 (6)1.3 液压试验台的特点 (8)1.4液压传动技术的发展及应用 (9)2液压试验台节流阀检测系统的设计 (12)2.1 液压试验台节流阀检测系统的具体设计 (14)2.1.1 检测系统的目的 (16)2.1.2 节流阀功能测试回路图的确定 (20)2.1.3 节流阀压力、流量测试的一般步骤 (20)2.2 液压液的选择 (21)2.3 电机、液压元件及附件的选择及设计 (22)2.4液压集成块的结构设计 (22)2.4.1通用集成块组的结构 (23)2.4.2集成块的特点 (23)2.4.3液压集成块及其设计 (24)2.4.4集成块设计步骤 (24)3测量系统的设计 (26)3.1正确测量的测量条件和测量方法 (27)3.2 转速转矩传感器的选择 (28)3.3测量仪表的选择 (30)3.3.1流量计的选择 (24)3.3.2真空表的选择 (25)3.3.3压力表的选择 (27)结论 (28)参考文献 (29)致谢 (30)1绪论1.1 液压传动在机械行业中的应用液压传动在实际生产中的应用有一下几部分:磨床、铣床、刨床、拉床、压力机、自动机床、组合机床、数控机床、加工中心等工程机械——挖掘机、装载机、推土机等。
液压毕业设计液压毕业设计设计题目:液压系统在机械自动化控制中的应用研究设计目的:通过研究和分析液压系统在机械自动化控制中的应用,设计一个基于液压系统的机械装置,实现特定的自动化控制功能。
设计内容:1. 分析液压系统在机械自动化控制中的优势和应用领域。
2. 研究相关液压元件和液压系统的工作原理和性能特点,选择适合本设计的液压元件和系统。
3. 设计一个基于液压系统的机械装置,实现特定的自动化控制功能。
包括设计液压系统的流程和结构,选取合适的液压元件,确定液压系统的参数和工作条件。
4. 进行液压系统的模拟仿真,验证设计方案的可行性和性能。
5. 制作液压系统的实物样机,完成系统的调试和测试。
6. 对设计方案和实物样机进行性能测试和分析,评估系统的工作性能和实用性。
7. 撰写毕业设计报告,总结设计过程和成果,提出改进意见和展望。
设计要求:1. 深入研究液压系统在机械自动化控制中的理论和实践,理解和掌握液压系统的基本原理和工作方式。
2. 结合具体应用需求,设计和选择合适的液压元件和系统,使系统具有较高的自动化控制能力和良好的可靠性。
3. 手工绘制液压系统的流程图和结构示意图,使用专业液压软件进行系统的仿真分析。
4. 熟练使用液压元件和系统的安装、调试和测试方法,能够独立完成液压系统的制作和调试。
5. 通过实验和测试,验证设计方案的可行性和性能,完成液压系统的基本要求和设计目标。
6. 着重分析和评估液压系统在机械自动化控制中的应用效果和经济效益,提出改进建议和发展展望。
本设计旨在通过液压系统在机械自动化控制中的研究和应用,提高机械装置的自动化水平和控制能力,提高生产效率和产品质量,具有一定的理论和实用价值。
同时,为毕业设计的评估提供基础和依据。
液压毕业设计
液压毕业设计是力学、机械工程、能源工程等相关专业学生的毕业设计之一。
液压技术是一种利用液体传递能量、控制能量的技术,广泛应用于机械、能源、冶金、航空航天等工业领域。
我选择液压毕业设计的原因是,液压技术在工程实践中有着广泛应用,并且具有很大的发展潜力。
通过进行液压毕业设计,我可以深入了解液压系统的原理、设计与分析方法,从而提高自己的工程素养和实践能力。
液压毕业设计的内容通常包括以下几个方面:
1. 液压系统设计:了解液压系统的基本原理,确定系统的性能要求和设计参数,然后进行系统的整体设计。
2. 液压元件的选型:根据液压系统的性能要求,选择合适的液压元件,包括液压泵、液压马达、液压缸、液压阀等。
3. 液压系统的传动系统设计:对液压系统的传动系统进行设计,包括液压泵和液压马达之间的联接,液压系统与被动装置之间的联接等。
4. 液压系统的控制系统设计:根据液压系统的工作要求,设计液压系统的控制系统,包括传感器、执行机构、控制阀等。
5. 液压系统的性能分析与优化:通过使用液压系统模拟软件或实验等方法,对液压系统的性能进行分析,然后进行设计优化。
液压毕业设计可以选择不同的方向,例如机械手的液压系统设计、液压传动机构的设计与分析等。
通过进行液压毕业设计,可以提高学生的实践能力和解决实际工程问题的能力。
同时,液压技术的应用前景广阔,具有很有发展潜力,对于学生的职业发展也具有积极的意义。
一个关于叉车液压系统的毕业设计项目是设计和制作一套叉车液压系统实验台,以下是该项目的主要功能和要求:
1. 液压系统的组成:设计并组装叉车液压系统实验台,包括液压泵、液压阀、液压缸、油箱、高压油管和各类传感器等。
2. 液压系统的控制:设计并开发液压系统控制面板,可进行液压泵、液压阀、液压缸等组件的控制和操作。
3. 系统参数的测量:通过传感器测量液压系统中的各项参数,如压力、流量、温度等,并将数据显示在监控屏幕上,方便用户实时了解系统运行情况。
4. 故障诊断和维护:设计并开发一套故障诊断和维护系统,可以检测和诊断液压系统中的故障,并提供相应的维修建议和方法。
5. 报警和保护功能:设置液压系统的报警和保护功能,确保系统运行的安全性和稳定性。
6. 操作手册和使用说明书:编写液压系统实验台的操作手册和使用说明书,方便用户进行操作和维护。
7. 性能测试和数据分析:进行系统的性能测试和数据分析,通过实验数据分析和比较,评估液压系统的性能和稳定性,并提供优化建议和方案。
以上是一个关于叉车液压系统的毕业设计项目的示例,你可以根据自己的兴趣和能力进行具体的设计和制作。
在项目中要注重理论和实践相结合,注意安全和质量控制,同时考虑系统的可维护性和可升级性。
祝你顺利完成毕业设计项目!。
摘要阻尼器是一种能够吸收、衰减冲击与振动的控制装置,随着设计和制造技术的不断提高,其应用越来越广泛.鉴于阻尼器如此广泛的使用,且其对系统的安全性起着至关重要的作用,必须确保阻尼器具备合格的性能指标和制造质量。
因此,研制阻尼器振动试验台对测试阻尼器性能,保证产品质量具有重要意义。
本文调研了阻尼器振动试验台的发展现状,在分析了各类振动试验台性能特点的基础上,提出使用液压振动试验台检测阻尼器的方法,并针对国内外液压振动试验台研究中存在的不足,研究开发了一套具备高精度、大载荷、宽频响等特点的百吨级液压振动试验台系统,并完成了系统具体设计。
对液压振动试验台的系统原理进行阐述,根据试验台的技术指标,对试验台液压系统主要元件和试验台机架进行设计,并针对试验台设计中的技术难点进行分析。
关键词:阻尼器;液压试验台;性能检测;伺服控制AbstractDamper as an absorption and attenuation of shock and vibration control device, as the design and manufacturing technology The continuous improvement of operation, its application is more and more widely. In view of the damper is so widely used, and the system Security plays an important role, must ensure that the damping apparatus for manufacturing quality and qualified performance indicators. Therefore, the development to test the tester damper vibration damper performance, ensure the quality of products is of great significance. In this paper, the research of vibration damper test bench development present situation, the analysis of the various characteristics of vibration table Based on the analysis of using hydraulic method to detect damper vibration test rig, and in view of the hydraulic vibration test at home and abroad Test platform of the insufficiency in research, the research developed a high precision, large load, bandwidth, etc The tonnage hydraulic vibration test system, and completed the system design. On the system principle of hydraulic vibration test bench, according to the technical index of the test bench, main components and hydraulic system on test bench test bed frame design, and in view of the technical difficulties in the design of test bed are analyzed. Based on the above research results, the tonnage hydraulic vibration damper test rig is developed, and in jiangsu electric power Run the installation for co., LTD The damper test showed that this paper developed test rig, Load control accurate, reliable test data, fully meet the needs of enterprises on the damper performance test.Key words: damper; Hydraulic test bench; Performance testing; Servo control目录绪论 (1)第一章液压振动试验台的现状和发展趋势分析 (2)1.1 国外液压振动试验台的发展现状 (2)1.2阻尼器性能检测方法 (4)第二章液压振动试验台的功能分析 (7)1.1 液压振动试验台研制方案的提出 (7)1.2 本文的主要研究内容 (8)1.3 论文组织架构 (9)1.4液压振动试验台的设计 (9)第三章拟定动静态液压试验台的液压原理图 (10)3.1 试验台架功能和组成 (10)3.2 液压系统 (10)3.3 效率问题 (10)3.4 动静态试验问题 (11)第四章选择液压元件 (13)4.1分类 (15)4.2 用途 (16)4.3分类功能 (17)第五章液压系统性能的验算 (18)5.1 系统冲击问题 (18)5.2 主机设计 (19)第六章伺服液压缸机械部分设计 (22)6.1 试验台的技术指标 (22)6.2 供油压力的选择 (22)6.3 机架的设计说明 (26)总结 (29)参考文献 (29)致谢 (30)沈阳化工大学科亚学院学士学位论文绪论绪论阻尼器是一种对速度反应灵敏的振动控制装置,它能够吸收、冲击能量与衰减振动,减少结构的动力反应,控制冲击性的流体振动(如主汽门快速关闭、安全阀排放、水锤、破管等冲击激扰)和地震激扰的管系振动,主要适用于核电厂、火电厂、化工厂、钢铁厂等的管道及设备的减振。
液压系统设计毕业设计1. 引言液压系统是一种通过液体传递力量和控制信号的技术,广泛应用于各个领域,包括机械工程、航空航天工程、能源工程等。
本文旨在设计一个满足特定需求的液压系统,以应用于某工程项目的毕业设计。
本文将详细介绍液压系统的设计过程和原理,包括工作原理、组成部分、性能指标和系统布局等方面。
2. 工作原理液压系统的工作原理基于两个基本定律:压力定律和帕斯卡定律。
液压系统通过液体在封闭系统中传递力量和信号。
当液体被加压时,会产生静压力,这个压力会被传递到液体中的每一个部分。
液压系统主要由以下几个组件组成:•液压泵:将电动机或发动机的动力转化为液压能量,提供液压流体的流动。
•液压缸或液压马达:通过液压系统的力量来完成工作。
•油箱:存储液压油,保持液压系统的温度和压力稳定。
•阀门:控制液体的流动,包括方向阀、流量控制阀和压力控制阀等。
•导管和连接件:连接液压系统的各个部件,传递液体。
3. 性能指标设计液压系统时,需要考虑以下性能指标:•动力输出:液压系统需要能够提供足够的动力来执行所需的工作任务。
•响应时间:液压系统的响应时间应该尽可能短,以确保工作的准确性和效率。
•系统效率:液压系统的效率应高,以减少能量损失和热量产生。
•系统可靠性:液压系统需要具备一定的可靠性,以确保长时间运行的稳定性。
•安全性:液压系统在设计上需要满足工作环境的安全要求,以防止意外事故的发生。
4. 系统布局设计在设计液压系统的布局时,需要考虑以下因素:•功能需求:根据所需的工作任务确定液压系统的功能需求,包括液压泵的选型、液压缸的布置等。
•空间约束:根据工作场地的限制,确定液压系统的尺寸和布局。
•连接方式:选择合适的连接方式和连接件,确保液压系统的连接可靠性。
•管道布置:设计合理的管道布置,避免过长或过短的管道对系统性能产生影响。
•安全设备:根据安全要求,选择合适的安全设备,如压力开关、液压阀等。
5. 结论通过本文的液压系统设计,我们能够满足特定需求的液压系统的毕业设计要求。
第五章试验台液压系统设计根据以上分析,因飞机在跑道滑行时,起落架缓冲器的负载特性较复杂,只能按道路谱提取极限参数:如最大行程、最大速度、最大激振力以及最高频率等。
由图5.6可以看出最大速度(最大速度为0.2m/s)一定时,负载特性曲线。
图5.6 最大速度一定时的负载特性曲线5.2系统方案和液压系统图5.2.4液压系统图液压系统原理如图5.8所示。
它由液位计1、吸油滤油器2、电接点温度计3、液位继电器4、电机5、内啮合齿轮泵6、单向阀7、高压滤油器8、蓄能器9、防震压力表10、溢流阀11、直动式溢流阀12、电磁换向阀13、伺服阀14、作动器15以及油源组成。
图5.8 液压系统图5.2.5液压回路原理在图5.8所示的液压系统中,采用两组油泵电机(电机5和油泵6)并联共享一个油箱的结构,两组电机可以独立运行或并联运行,运行灵活,确保系统在小流量运行时节约能量。
泵采用直线共轭内啮合齿轮泵,它的特点是,在液压行业被喻为“永不磨损的油泵”,用于高、精、尖液压系统。
与叶片泵、柱塞泵相比,直线共轭内啮合齿轮泵低噪音、无脉动、长寿命等卓越性能。
蓄能器9是用来减少压力波动。
这个蓄能器的作用主要的是在伺服阀打开时能向系统补充油液,使伺服阀进油压力少跌或基本保持不变。
如果没有蓄能器的补充,阀开启后的短时间内,阀的进口也就是泵的出口压力要低下去然后再升上来,这样就影响了阀的控制性能,这是一种稳定系统压力的主动设计。
伺服阀14属于典型位置控制系统,它的控制原理如图5.9所示。
伺服阀体与液压缸固结在一起,构成了反馈控制。
在控制过程中,首先由计算机给定输入指令,推动电液伺服阀的阀芯,液压油进行液压缸,推动其运动。
液压缸的输出位移和输出力能够不断地回输到阀体上,与滑阀的输入位移相比较,得出两者之间的位置偏差,即滑阀的开口量。
由于开口量的存在,油源的压力油就要进入液压缸,驱动液压缸运动,使阀的开口量(偏差)减小,直至输出位移与输入位移相一致时为止。
第二章液压系统飞机液压系统和其他机械设备的液压系统工作原理和组成附件基本上是相似的,只不过飞机作为飞行器对液压系统有更高的要求,例如飞机液压系统一般工作在较高压力范围:有自动卸荷机构,防止过多消耗发动机功率,传动部分有较高的灵敏性与可靠性要求等问题。
在习惯上飞机液压系统一般分为供压部分和传动部分,本文对这两部分中的重点附件和附件组成的系统分别作详细叙述,一些功用类似的简单附件,本文仅取其中较有代表性的附件作简单介绍。
在现代歼强飞机上液压系统得到广泛应用,例如;自动控制系统中的舵面传动部分;机轮液压刹车部分等。
本文仅从液压传动的角度叙述有关的附件及附件间的协同工作。
液压系统在歼、强飞机上应用范围之所以逐渐扩大,是因为液压系统有独特的优点,例如;传动迅速、换向快,附件重量轻,尺寸小;运动平稳、不易受外界负载影响:调速范围大,而且为无级;功率放大系数高;效率高.当然,液压系统也存在缺点,例如:附件结构复杂、精密;制造成本高,液压能的传递需设置专用导管等.维修工作者的任务之一就是保持液压系统性能优势,迅速、准确地排除故障,为此必须理解液压系统的工作原理,熟练掌握附件的构造和工作特性.第一节液压系统供压部分国产飞机液压系统一般采用YH—l0或YH—12液压油作为工作介质.为了保证液压系-晓具有一定的传动功率,系统中的工作油液必须有一定的压力和流量,因此,供压部分的功用是:及时向各传动部分输送具有一定流量和适当压力的油液.供压部分应满足供压(传动部分工作)、卸荷(传动部分停止工作)与散热等方面的要求,并要有亢订的可靠性.供压部分发展较快、变化较大。
早期的飞机上采用定量泵——卸荷活门供压部分,之后发展为变量菜——转换活门组的双泵源供压部分,近期较为先进的飞机上则采用变量泵“多余度”供压部分。
尽管各机种的液压系统供压部分组成形式不尽相同,但按照组成供压部分的附件功用划分类别,均可分为动力附件,控制附件和辅助附件.一、供压部分一般组成飞机供压部分一般由油箱、油泵、单向活门、安全活门面泵接通活门组成.如图2—1所示.液压油泵一般是窖积式变流量泵.当发动机工作时,液压泵不停地转动,若这时传动部分不工作,从液压泵输出的油液只能亢入蓄压器,这时压力指示设备指示的压力值从零阶跃到蓄压器初姑充气压力,之后压力逐渐上升,压力上升到供压部分的额定压力时,液压泵自动将供油量调节到零,蓄压器不再充油,液压系统压力停止上升,这时液压泵仅注出少量油液供附件散热、润滑和补充渗漏。
液压系统的毕业设计液压系统的毕业设计引言在工程领域中,液压系统被广泛应用于各种机械设备中。
它的主要工作原理是利用液体传递力量和能量,从而实现机械运动控制。
液压系统的设计是一个重要的毕业项目,它要求学生综合运用所学的理论知识和实践技能,以解决实际问题。
本文将探讨液压系统毕业设计的一些关键方面,包括设计流程、关键元素和实施过程。
设计流程液压系统的设计流程通常包括以下几个步骤:需求分析、系统设计、元件选型、系统模拟和实施验证。
首先,需要对所需的系统功能和性能进行详细的分析和定义。
这包括确定系统的工作压力、流量需求、运动速度和控制精度等。
其次,根据需求分析的结果,进行系统的整体设计。
这涉及到确定液压源、执行元件、控制元件和传感器等的布局和连接方式。
然后,根据系统设计的要求,进行元件的选型。
这需要考虑元件的性能、可靠性、成本和供应情况等因素。
接下来,可以使用液压系统的仿真软件进行系统模拟。
通过模拟,可以评估系统的性能和稳定性,并进行必要的优化。
最后,需要进行实施验证,即制作和调试实际的液压系统原型,以验证设计的正确性和可行性。
关键元素液压系统的设计中,有几个关键元素需要特别关注。
首先是液压源,通常是液压泵。
液压泵的选型要考虑到所需的流量和压力范围,以及工作环境的特殊要求。
其次是执行元件,如液压缸和液压马达。
这些元件的选型要考虑到所需的推力、速度和工作环境的特殊要求。
控制元件也是设计中的重要组成部分,如液控换向阀和比例阀等。
这些元件的选型要考虑到控制精度、响应速度和可靠性等因素。
此外,传感器的选择也是关键,它们用于监测和反馈系统的状态和性能。
传感器的选型要考虑到测量范围、精度和可靠性等因素。
实施过程在实施液压系统的毕业设计时,需要进行一系列的实验和测试。
首先,需要制作系统的原型,并进行装配和连接。
然后,进行系统的调试和测试。
这包括检查系统的密封性、泄漏情况和动作准确性等。
如果有问题,需要进行相应的调整和修正。
液压系统的设计毕业设计液压系统的设计毕业设计引言液压系统是一种利用液体传递能量的技术,广泛应用于各个领域,如工业、农业、航空航天等。
在液压系统的设计中,需要考虑多个因素,包括系统的结构、元件的选择、流体的性质等。
本文将探讨液压系统的设计过程,并介绍一些常见的设计原则和方法。
一、液压系统的基本原理液压系统的基本原理是利用液体在封闭的管路中传递力和能量。
液压系统由液压泵、执行元件、控制阀等组成。
液压泵通过机械能转化为液压能,将液体压入管路中。
控制阀通过控制液体的流动方向和流量来实现对执行元件的控制。
执行元件将液体的能量转化为机械能,完成所需的工作。
二、液压系统的设计步骤1. 确定系统的需求:在进行液压系统的设计之前,需要明确系统的工作要求和目标。
例如,需要确定系统的工作压力、流量需求、工作环境等。
2. 选择液压元件:根据系统的需求,选择合适的液压元件,包括液压泵、执行元件、控制阀等。
在选择液压元件时,需要考虑元件的性能参数、可靠性、成本等因素。
3. 设计管路布局:根据系统的工作需求和元件的选择,设计合理的管路布局。
管路布局应考虑液体的流动路径、压力损失、泄漏等因素,以确保系统的稳定性和效率。
4. 进行系统分析:通过数学模型和仿真软件对系统进行分析,评估系统的性能和可靠性。
分析过程中需要考虑液体的性质、流动特性、压力变化等因素。
5. 进行系统优化:根据系统分析的结果,对系统进行优化。
优化的目标可以包括提高系统的效率、减少能量损失、降低成本等。
6. 进行系统测试:设计完成后,进行系统的实际测试。
测试过程中需要检查系统的各个部件是否正常工作,是否满足设计要求。
三、液压系统设计的原则和方法1. 简化系统结构:在液压系统的设计中,应尽量简化系统的结构,减少元件的数量和复杂性。
简化系统结构可以提高系统的可靠性和维护性。
2. 选择合适的元件:在选择液压元件时,应考虑元件的性能参数、可靠性、成本等因素。
选择合适的元件可以提高系统的性能和效率。
液压系统毕业设计液压系统毕业设计在工程领域中,液压系统被广泛应用于各种机械设备中,其稳定性和高效性使其成为许多工程师选择的首选。
液压系统毕业设计是一个既具有挑战性又有趣的课题,它要求学生运用所学的理论知识和实践经验,设计和构建一个完整的液压系统。
液压系统毕业设计的目的是让学生深入了解液压系统的工作原理、设计过程和实际应用。
在设计过程中,学生需要考虑各种因素,如系统的压力要求、流量需求、工作环境等。
此外,学生还需要选择合适的液压元件,如液压泵、液压马达、液压阀等,并将它们组合在一起以实现系统的功能。
在液压系统毕业设计中,学生需要进行详细的系统设计和分析。
首先,他们需要确定系统的工作条件和性能要求,例如所需的压力和流量范围。
然后,学生需要选择合适的液压元件,并根据系统的需求进行布局和连接。
在这个阶段,学生需要考虑元件的尺寸、工作参数和相互之间的协调。
此外,学生还需要进行系统的动态和静态分析,以确保系统的稳定性和可靠性。
在液压系统毕业设计的实施阶段,学生需要将他们的设计转化为实际的系统。
这包括选择适当的材料和制造工艺,并进行系统的组装和测试。
在这个过程中,学生需要运用他们的实践技能和创造力,解决可能出现的问题和挑战。
他们还需要进行系统的调试和优化,以确保系统的性能符合设计要求。
液压系统毕业设计的成功与否取决于学生的综合能力和团队合作精神。
在设计过程中,学生需要充分利用他们所学的知识和技能,同时还需要与导师和同学进行密切的合作和交流。
通过合作,学生可以互相学习和借鉴,共同解决问题和提高设计的质量。
液压系统毕业设计还可以提供学生与实际工程项目的接触和经验。
通过与工程师和行业专家的合作,学生可以了解实际工程项目的需求和挑战,提高他们的工程素养和职业能力。
此外,液压系统毕业设计还可以为学生提供一个展示自己才华和创造力的机会,为他们的未来职业发展打下坚实的基础。
总之,液压系统毕业设计是一个具有挑战性和实践意义的课题。
液压泵试验台毕业设计液压泵试验台毕业设计随着工业技术的不断发展,液压系统在各个领域中得到了广泛的应用。
而液压泵作为液压系统中的核心部件之一,其性能的稳定性和可靠性对整个系统的运行起着至关重要的作用。
因此,为了确保液压泵的性能达到设计要求,液压泵试验台的设计和制造变得尤为重要。
液压泵试验台是用于测试和评估液压泵性能的设备。
通过对液压泵进行各项性能测试,可以评估泵的流量、压力、效率等参数,进而判断泵的性能是否符合设计要求。
因此,液压泵试验台的设计需要考虑到多个因素,包括试验台的结构、控制系统、数据采集与处理等。
在设计液压泵试验台时,首先需要确定试验台的结构。
试验台的结构应该能够满足泵的安装和连接需求,并且具备足够的稳定性和刚性。
同时,试验台还应该考虑到操作人员的使用便捷性,以及对试验台进行维修和维护的方便性。
在结构设计中,可以采用模块化设计的思路,将试验台划分为不同的功能模块,以便于后期的维护和升级。
其次,液压泵试验台的控制系统也是设计的重点之一。
控制系统应该能够对液压泵进行精确的控制和监测,以确保试验的准确性和可重复性。
控制系统可以采用PLC(可编程逻辑控制器)或者单片机等技术,通过编写相应的程序,实现对液压泵的控制和数据采集。
同时,控制系统还应该具备一定的安全保护功能,以防止试验过程中发生意外。
在数据采集与处理方面,液压泵试验台需要能够实时采集和记录试验数据,并对数据进行分析和处理。
通过对试验数据的分析,可以评估液压泵的性能,并及时发现问题和改进措施。
数据采集与处理系统可以采用传感器和数据采集卡等设备,将试验数据传输到计算机上进行处理。
同时,还可以通过软件开发,实现对试验数据的可视化显示和分析,以便于工程师对数据进行更加直观和全面的分析。
最后,液压泵试验台的制造和调试也是设计的重要环节。
试验台的制造需要严格按照设计要求进行,确保试验台的质量和性能达到预期。
在制造过程中,需要注意选用合适的材料和工艺,以保证试验台的稳定性和可靠性。
目录
第一章绪论 (1)
1.1课题背景及其意义 (1)
1.2 机电一体化实验台概述 (1)
1.3 国内外发展状况 (2)
1.4 课题研究的主要内容 (3)
1.5 本章小结 (3)
第二章设计任务的主要方案 (4)
2.1 本课题将要完成的主要任务 (4)
2.2 本课题的关键问题及技术路线. (4)
2.2.1 液压系统设计步骤 (4)
2.2.2 液压执行器设计压力的选取 (5)
2.2.3 制定基本方案和绘制液压系统图 (5)
2.3 本章小结 (6)
第三章液压系统执行元件的设计 (7)
3.1 执行元件类型 (7)
3.2 系统压力的初步确定 (8)
3.3 液压执行元件的主要参数 (8)
3.3.1 液压缸内径与活塞杆外径 (8)
3.3.2 刀具库旋转液压马达的选择 (10)
3.3.3活塞杆的强度计算和稳定性校核 (10)
3.3.4 液压缸壁厚,最小导向长度计算 (11)
3.3.5 液压缸的流量计算 (14)
3.4 夹具液压缸的结构设计 (14)
3.4.1 缸筒与缸盖 (15)
3.4.2 活塞与活塞杆 (16)
3.4.3 缓冲装置 (17)
3.4.4 排气装置 (17)
3.4.5 密封装置 (17)
3.5 本章小结 (18)
第四章液压系统的设计分析 (19)
4.1 拟定液压系统原理图 (19)
4.1.1 速度控制回路的选择 (19)
4.1.2 换向回路的选择 (19)
4.1.3 压力控制回路的选择 (19)
4.2 液压元件的选取 (20)
4.2.1 液压泵的选择 (20)
4.2.2 液压阀的选择 (22)
4.2.3 电机的选择 (22)
4.2.4 管件的选择 (23)
4.2.5 油箱的设计计算 (25)
4.2.6 液压油的选择 (26)
4.3 本章小结 (26)
第五章液压泵站与液压集成块 (27)
5.1 液压泵站 (27)
5.1.1 液压泵站的组成及分类 (27)
5.1.2 液压泵站的选择 (27)
5.2 液压集成块 (28)
5.2.1 块体的结构 (28)
5.2.2 集成块结构尺寸的确定 (28)
5.2.3集成块的加工 (29)
5.3 本章小结 (29)
第六章结论 (30)
致谢 (31)
参考文献 (32)
第一章绪论
1.1课题背景及其意义
机电一体化又称机械电子学,英语称为Mechatronics,它是由英文机械学Mechanics的前半部分与电子学Electronics的后半部分组合而成。
机电一体化最早出现在1971年日本杂志《机械设计》的副刊上,随着机电一体化技术的快速发展,机电一体化的概念被我们广泛接受和普遍应用。
随着计算机技术的迅猛发展和广泛应用,机电一体化技术获得前所未有的发展。
现在的机电一体化技术,是机械和微电子技术紧密集合的一门技术,他的发展使冷冰冰的机器有了人性化,智能化。
20世纪90年代后期,各主要发达国家开始了机电一体化技术向智能化方向迈进的新阶段。
一方面,光学、通信技术等进入了机电一体化,微细加工技术也在机电一体化中崭露头脚,出现了光机电一体化和微机电一体化等新分支;另一方面,对机电一体化系统的建模设计、分析和集成方法,机电一体化的学科体系和发展趋势都进行了深入研究。
同时,由于人工智能技术、神经网络技术及光纤技术等领域取得的巨大进步,为机电一体化技术开辟了发展的广阔天地,也为产业化发展提供了坚实的基础。
机电一体化主要研究目的是把机械技术与微电子技术和信息技术有机地结合为一体,实现整个系统的最优化。
机电一体化可以充分发挥机械技术、微电子技术和信息技术的各自的长处和特点,促进机械产品的更新换代。
机械电子学系统主要由机械主体、传感器、信息处理和执行机构等部分组成。
较高级的系统不但有硬件,而且还有相应的软件,利用软件技术可以实现硬件难以实现的功能,使机械系统增加柔性。
典型的机械电子系统有数控机床、加工中心、工业机器人等。
机械电子学技术除用于单个机器、设备或一般的生产系统的技术改造之外,还用于柔性制造系统、计算机集成制造系统、工厂自动化、办公自动化、家庭自动化等方面。
[17]
1.2 机电一体化实验台概述
实验是科学研究与探索的重要手段,也是学生掌握知识和基本技能的重要环节。
为培养学生具有机、电、液一定的理论知识和较强的实践技能;具有机械加工设备的初步操作技能和数控加工、数控编程的能力;具备从事机电技术必需的理论知识和综合职业能力的机电设备、自动化设备和生产线的运行与维护人员,并具有设备改造能力的高等技术综合性应用型人才。
能在机电设备制造企业、从事机电产品设计与开发、企业与车间生产技术管理等工作,以及机电一体化设备的安装、调试、维修、销售及管理;普通机床的数控化改装等[15]。
其中,机电一体化实验设备发挥了极其重要的作用,并得到了广泛应用。
如HJD-4型机电一体化教学实验设备。
机电一体化实验内容涉及机械、电气、计算机技术、通讯技术、液压等方面技术,覆盖面广,综合性强。
各功能部件敞开性好,有利于加深学生的感性认识。
通过多个模块,灵活组成各种系统。
实验过程接近实际机电产品的组装调试过程,实战性强。
学生可根据自己的构思进行创新设计。
为机电类本科生、专科生的课程设计、毕业设计及课外创新设计提供条件。
同时为教师和相关技术人员从事机电产品开发提供实验平台,培训机电一体化系统的应用与设计的工程技术人才,为企业培养机电一体化设备的维护管理人员。
图1.1 HJD-4型机电一体化教学实验设备
1.3 国内外发展状况
机电一体化的发展大体可以分为三个阶段:(1)20世纪60年代以前为第一阶段,这一阶段称为初级阶段。
在这一时期,人们自觉不自觉地利用电子技术的初步成果来完善机械产品的性能。
特别是在第二次世界大战期间,战争刺激了机械产品与电子技术的结合,这些机电结合的军用技术,战后转为民用,对战后经济的恢复起到了积极的作用。
那时,研制和开发从总体上看还处于自发状态。
由于当时电子技术的发展尚未达到一定水平,机械技术与电子技术的结合还不可能广泛和深入发展,已经开发的产品也无法大量推广。
(2)20世纪70-80年代为第二阶段,可称为蓬勃发展阶段。
这一时期,计算机技术、控制技术、通信技术的发展,为机电一体化的发展奠定了技术基础。
大规模、超大规模集成电路和微型计算机的出现,为机电一体化的发展提供了充分的物质基础。
这个时期的特点是:mechatronics一词首先在日本被普遍接受,大约到20世纪80年代末期在世界范围内得到比较广泛的承认;机电一体化技术和产品得到了极大发展;各国均开始对机电一体化技术和产品给予很大的关注和支持。
(3)20世纪90年代后期,开始了机电一体化技术向智能化方向迈进的新阶段,机电一体化进入深入发展时期。
一方面,光学、通信技术等进入机电一体化,微细加工技术也在机电一。
