下载文档原格式
手机客户端
说明书
目录：
1.安装手机客户端软件
2.客户端菜单介绍
3. 手机客户端添加设备
4. 手机客户端视频界面功能键
5. 手机客户端功能设置
5.1 WIFI设置
5.2 Ftp设置
5.3用户设置
5.4设置报警服务：移动侦测报警
5.5邮件设置
5.6 SD卡设置
5.7设备时钟设置
首先手机要保持上网状态（WIFI/3G）
支持版本苹果系统4.3以上/安卓系统2.2以上
1．安装手机客户端软件
安卓APP：扫描彩盒或者说明书上的二维码进行下载并安装。
苹果APP：扫描彩盒或者说明书上的二维码进行下载并安装。
2.客户端菜单介绍
3. 手机客户端添加设备
部的二维码来添加摄像
或者手动输入摄像机网内可以点击“搜索”按钮来添加摄，摄像机出厂默认用户名，默认密码为空，如有加密，
4.手机客户端视频界面功能键：
5.
摄像机列表显示，点击选择所需观看的摄像机，连接观看视频。
即插即用智能云网络摄像机让您一切尽收眼底iSmartViewPro（ios版）使用说明书2018-01REV5.01.iSmartViewPro简介iSmartViewPro（ios版本）是我公司基于ios系统开发的应用软件，可适用于ios手机和ios平板电脑，支持ios7.0及以上版本；iSmartViewPro软件功能特点：♦支持7.0以上系统；♦支持手机声波快速配置摄像机Wi-Fi；♦支持SmartP2P云即插即用产品；♦支持多画面观看(最多支持4画面)；♦支持手机端回放SD卡录像功能；♦支持视频控制、视频参数设置、语音监听、对讲、云台控制和拍照等功能；♦支持对局域网设备搜索并添加；♦支持设备的编辑与管理（Wi-Fi/邮件/报警/FTP等高级功能）；♦支持本地照片拍照分享摄像机指示灯说明X系列设备配置了两颗状态指示灯，红色为工作状态指示灯、蓝色为WIFI状态指示灯，但一些防水机没有暴露。
红色状态指示灯状态说明：1）开机的时候，如果供电正常，红色指示灯亮2）开机后，如果系统正常启动，红色指示灯慢闪3）如果设备连接上互联网，红色指示灯常亮4）长按复位键，红色指示灯快闪，表示恢复出厂默认值成功；固件升级过程中，红色指示灯快闪蓝色状态指示灯说明：1）开机启动后，蓝色指示灯闪烁，表示可以配置ＷＩＦＩ2）蓝色指示灯快闪，表示正在连接无线路由器3）蓝色指示灯常亮，表示已经与无线路由器建立连接4）指示灯灭，表示没有使用任何WIFI操作2.获取软件♦在App Store搜索“iSmartViewPro”下载。
♦可以使用手机二维码扫描下载扫一扫，下载iSmartViewPro3.安装软件下载“iSmartViewPro”软件到手机并安装。
安装完成后显示的图标如下图:iSmartViewPro温馨提示：在使用iSmartViewPro手机软件前，请确保您已经参照摄像机使用手册完成了网络摄像机的网络配置，并能通过局域网或者互联网访问摄像机。

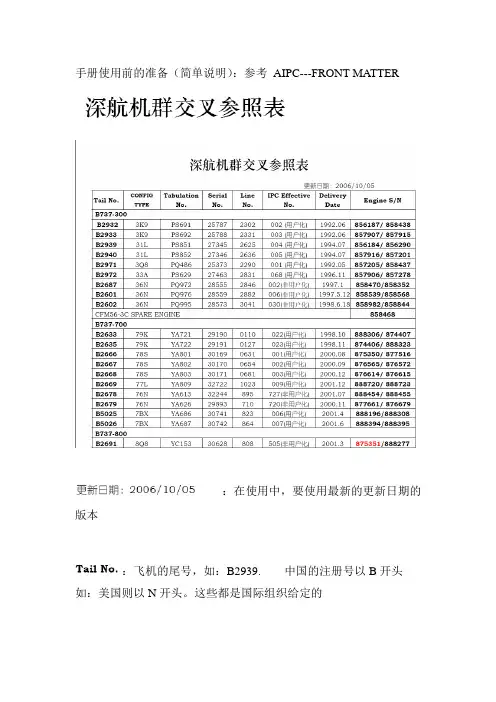

手册使用前的准备（简单说明）：参考AIPC---FRONT MATTER：在使用中，要使用最新的更新日期的版本：飞机的尾号，如：B2939. 中国的注册号以B开头如：美国则以N开头。
这些都是国际组织给定的：表示构形。
如表示为B2932为B737-300飞机，3K9中的3表示300飞机:表示造册有效号。
与WDM手册的有效性相对应，如：，查线路图册时，仅在符合PS691的飞机图册中使用：是表示波音公司生产飞机的总数的序列号，表示波音公司生产各种民用飞机中B2932是第25787架：表示波音公司生产B737-300飞机的线号，表示波音公司生产B737-300飞机中，B2932是这种类型飞机的第2302架：表示使用AIPC中的有效号，与AIPC相对应的，如：，仅在符合002的有效性的部件方可使用：表示为该机飞机的交机日期：应该是该架飞机的两台发动机的序号，如：B2932的上述是旧版(PDF)使用时要参考的某些信息，如果用PMA的话，输八飞机号就可以了，因为不可用的手册都会打斜线如：B2932的AMM/SSM/WDM在BA V公司下的B737-300手册下查，IPC在目录SHENZHEN AIRLINES737-300/400/500 的下面查，其它飞机的说明，参考查阅说明表：IPC的使用以内网手册为说明参考：B2691/B2692/B5073/B5075/B5078/B5079AIPC,D638A001-ILF-0101,20061010,34FRONT MATTER:是手册的使用说明：如：中27为章节/系统，21为大的部件，03为子部件，10为段或图号，如下图：如下图，则说明IPC表格的含义（FRONT MATTER/EXPLANATION OF PARTS LIST DATA），理解下面的内容，就基本可以使用IPC了：表示图号与项目号，如上图中的5为图号，35为部件的项目号表示件号（P/N）：表示件号的名称，1234567和小圆点对应以确定是第几级的子目录表示有效性从三位数到三位数和前面的：相对应表示每个ASSY有多少个UNITS，有的也用RF和AF表示，上面的图解有说明如何使用IPC，FRONT MATTER上有简单的说明：为了更好的说明查找件号的方法，我们下面作个例子：飞机B2691的IDG1.如果已知飞机上的IDG 件号，反查IPC确定并检查有效性就行方法为：已知飞机B2691 /有效性号为505(可在或AIPC--FRONTMATTER--中找到)/IDG 属于24章/已知件号为：*可通过B2691---AIPC---FRONT MATTER-PART NUMBER ALPHA UNMERICAL INDEX或PART NUMBER NUMERICAL ALPHAINDEX---在24-11-11中，有三个图都有IDG，它们的项目号分别为10、5、1等，再到其中24-11-11-01A 5中确定有效性/即从413到700均可用（这是手册给的方法）*我们一般在已知条件的情况下，用搜索方式来查找并确定有效性/可用2.如果不知件号，知道B2691/上述已找到有效号为505/IDG在24章*1.找到B2691---AIPC-----------到24-11-11-01----在学习IPC时，FRONT MATTER 就是手册的使用说明，其中较有用的是：（最为重点）考核内容：B2692件号的查找:ACM-----空气循环机FCU-----APU燃油控制组件EDP-----发动机驱动泵EMDP-----电动马达驱动泵EEC-----发动机电子控制器主轮、前轮发动机起动机发动机点火电嘴厕所冲洗活门机组氧气瓶etc.件号清单数据解答。
IPC 工业触控一体机IPC使用说明厦门海为科技有限公司目录一、快速入门1.开机 (3)2.关机 (3)3.重启 (3)4.注销 (3)5.锁定屏幕 (3)6.触摸屏校准 (3)7.外接鼠标 (3)8.外接键盘 (3)二、系统设置1.切换系统语言 (4)●语言设置 (4)●设置地区格式 (5)2.网络设置 (6)●连接以太网 (6)●连接WIFI (8)3.添加打印机 (8)4.屏幕保护设置 (10)●屏幕亮度 (10)●屏幕锁定 (11)5.日期/时间设置 (11)●调整日期和时间 (11)●设置时钟格式 (12)6.查看硬件信息 (12)三、工程使用1.下载工程 (13)2.运行工程 (13)3.切换全屏窗口运行 (14)4.退出工程运行 (14)四、远程控制设备1.绑定设备 (15)2.远程控制 (15)五、设备管理器1.本地管理 (16)●下载工程 (16)●上载工程 (16)●离线更新 (17)●获取PN码 (17)●检测版本 (17)●历史记录上传 (18)2.云管理 (19)●下载工程 (20)●上载工程 (20)●离线更新 (21)●检测版本 (21)●历史记录上传 (21)一、快速入门1.开机长按工控机背部的开关键即可打开设备。
2.关机①单击工控机桌面右上角的程序图标，进入程序菜单，点击【关机】，选择【关机】，关闭工控机。
②长按工控机背部的开关键，即可关闭工控机（长按开关键关机容易损坏文件，不建议使用此方法关闭工控机）。
3.重启单击工控机桌面右上角的程序图标，进入程序菜单，点击【关机】，选择【重启】，重新启动设备。
4.注销单击工控机桌面右上角的程序图标，进入程序菜单，点击【注销】，选择【登出】，注销登录。
5.锁定屏幕单击工控机桌面右上角的程序图标，进入程序菜单，点击【注销】，选择【锁定屏幕】，即可锁定屏幕，若要再次使用设备，登录设备账号即可。
6.触摸屏校准步骤1：双击工控机桌面左上角菜单栏的eGTouch工具图标，进入eGtouch界面；步骤2：选择【工具】标签，在【功能】菜单栏选择【4点校准】；步骤3：进入四点校准界面，长按图标，完成一个校准点的校准即可进入下一个校准点，依次完成“左下、右下、右上、左上”四个校准点的校准工作；步骤4：完成四个校准点的校准之后，系统将弹出四点校准确认提示框，点击【OK】即可。
怎么用手机直接看雄迈方案的网络摄像头IPC
首先要说明，雄迈方案的网络摄像机IPC没有那么大的处理能力，不能同时发送数据给多个访问设备。
所以当有电脑或NVR已经连接到这个IPC上时，我们一般用手机是看不到的。
另外就是用手机浏览时间的监控录像时建议大家使用WIFI，呵呵，要不然，我的亲，你的流量呀！！！
第一步：我们确认摄像机是不是能上网。
我们或者用IE浏览器，或者用CMS（网络视频管理软件）都能登陆到摄像机里。
首先咱们看用CMS
系统设置
监控点管理
在主界面里区域下会有这个设备。
双击，连接。
选中设备
用IE浏览器过程也是一样的，只是你事先要知道IPC的IP地址，并且要加载一个加载项。
第二步就是用手机下载手机软件了。
用手机上网查vmeye cloud，或jiaqingyun。
安卓和苹果都一样，只是有些越狱的机器要收费。
打开软件如图
点添加
下面就是量了。
呵呵！。

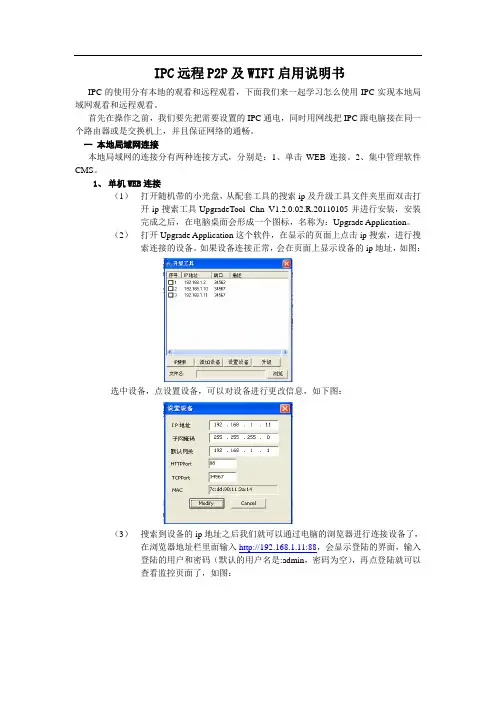

IPC远程P2P及WIFI启用说明书IPC的使用分有本地的观看和远程观看，下面我们来一起学习怎么使用IPC实现本地局域网观看和远程观看。
首先在操作之前，我们要先把需要设置的IPC通电，同时用网线把IPC跟电脑接在同一个路由器或是交换机上，并且保证网络的通畅。
一本地局域网连接本地局域网的连接分有两种连接方式，分别是：1、单击WEB连接。
2、集中管理软件CMS。
1、单机WEB连接（1）打开随机带的小光盘，从配套工具的搜索ip及升级工具文件夹里面双击打开ip搜索工具UpgradeTool_Chn_V1.2.0.02.R.20110105并进行安装，安装完成之后，在电脑桌面会形成一个图标，名称为：Upgrade Application。
（2）打开Upgrade Application这个软件，在显示的页面上点击ip搜索，进行搜索连接的设备。
如果设备连接正常，会在页面上显示设备的ip地址，如图：选中设备，点设置设备，可以对设备进行更改信息，如下图：（3）搜索到设备的ip地址之后我们就可以通过电脑的浏览器进行连接设备了，在浏览器地址栏里面输入http://192.168.1.11:88，会显示登陆的界面，输入登陆的用户和密码（默认的用户名是:admin，密码为空），再点登陆就可以查看监控页面了，如图：2 集中管理软件CMS（1）打开随机带的光盘，在配套工具的文件夹里面找到“CMS 集中管理软件”这个文件夹，打开集中管理软件CMS （此软件也可以从公司网站上下载，公司网站地址： ，在资料下载里面下载录像机及网络摄像机远程客户端CMS （11月30日更新））进行安装，CMS 的名称为“General_CMS_Chn_V3.0.9.4.T.20121102”，双击打开进行安装，安装完成之后会在电脑桌面形成一个摄像机的图标，名称为CMS 。
（2）打开CMS 软件，第一次打开软件需要进行选择显示的语言，最后点登陆就可以打开软件了。
IPC快速安装操作说明1.连接设备IPC设备的连接如下图所示。
2.通过IPClient搜索并连接设备的操作说明2.1.自动搜索并连接第一步：鼠标双击桌面上IPClient的快捷方式图标，则可打开其系统主界面，并输入正确的用户名和密码登录该系统，其图如2-1-1所示。
图2-1-1第二步：在图2-1-1所示的界面中，鼠标单击“设备管理”图标，则系统打开其对话框，其界面如图2-1-2所示。
图2-1-2第三步：在图2-1-2所示的界面中，左边列表栏中为“已搜索到的设备”，显示的是同一个局域网中的所有IPC设备，鼠标单击选择要添加的IPC设备，并单击“单个添加”按钮，即可完成单个IPC设备的添加操作，其图如2-1-3所示。
此外，若这个局域网中的所有IPC设备都需要添加，则直接单击“批量添加”按钮，即可一键完成对所有IPC设备的添加操作。
图2-1-3注：在图2-1-2所示的界面中，若有新添加的IPC设备时，只需鼠标单击“刷新”按钮，即可搜索到新添加的IPC设备。
2.2.手动添加并连接第一步：在图2-1-2所示的界面中，鼠标单击“手动添加...”按钮，则可打开其对话框，其图如2-1-4所示。
图2-1-4第二步：在图2-1-4所示的界面中，输入设备号如：A219326880，用户名为：admin，密码为：123456，鼠标单击“确定”按钮，其连接成功后的界面如图2-1-5所示。
图2-1-5第三步：鼠标单击图2-1-5界面中的“退出”按钮，即可完成手动添加单个IPC设备的操作。
3.通过IE搜索并连接设备的操作说明3.1.通过“帐号”登录并连接的操作第一步：鼠标双击桌面上的IE图标，在打开浏览器的地址栏中，输入IE监控系统的地址：，则可打开其登录界面，其图如3-1-1所示。
图3-1-1第一步：在图3-1-1所示的界面中，用户可输入已注册的帐号及其密码登录IE监控系统，其登录后的界面如图3-1-2所示。
图3-1-2第二步：在图3-1-2所示的界面中，鼠标单击右边栏中的“增加设备”按钮，即可弹出其对话框，在该对话框中输入相关信息，其图如3-1-3所示。
HIKVISION软件使用说明书软件使用说明书手机监控软件(直连模式)使用说明书版本号：V1.0文档编号：建立日期： 2008-08-08文档密级：杭州海康威视数字技术股份有限公司第一章手机监控软件(直连模式)的功能简介1.1典型应用图1-1 直连模式手机监控示意图DVR或DVS需要拥有公网的地址(通过路由映射和域名的方式都是支持的)，同时DVR或DVS需要支持子码流。
通过网络客户端对设备的子码流进行正确的参数配置。
1.2功能概述下文中所出现的手机监控软件均特指手机监控软件(直连模式)。
手机监控软件可以通过移动无线网络登陆“海康威视”的设备(包括DVR、DVS、IP Camera)，请求设备的子码流，在手机端实时浏览图像。
主要功能：1、设备管理——手机上添加、编辑和删除设备，用户添加的设备会存储在手机端，每次启动软件会自动载入这些设备，不需要用户频繁录入设备信息。
2、语言切换——该版本支持中英文两种语言，支持中英文之间的切换。
3、登陆设备——用户可以选择已添加的任一台设备登陆，登陆成功后返回该设备的通道列表；登陆失败则提示用户登陆失败的原因。
4、实时浏览——用户登陆成功后，可选择通道进行实时视频浏览，停止浏览后还可继续选择其他通道进行浏览。
5、云台控制——实时预览后，通过手机的导航键和数字键可以进行云台的操控。
1.3性能概述软件参数允许添加最多设备数：64；1.4设备配置1．确保设备在公网上，可以通过Internet访问到。
2．确保设备支持双码流(主码流和子码流)，有些设备型号，需要进入“网络”菜单去启用子码流功能。
3．使用网络客户端设置子码流参数，如下图：图1-2 设备子码流参数配置码流类型：子码流；帧类型：单P帧；I帧间隔：8；帧率：2帧/秒；分辨率：QCIF；1.5运行环境硬件环境：智能手机/PDA(支持CLDC1.0、MIDP2.0或更高版本)。
1.6安装过程安装文件包括.jad和.jar，拷贝到手机后，打开.jad文件进入安装过程。

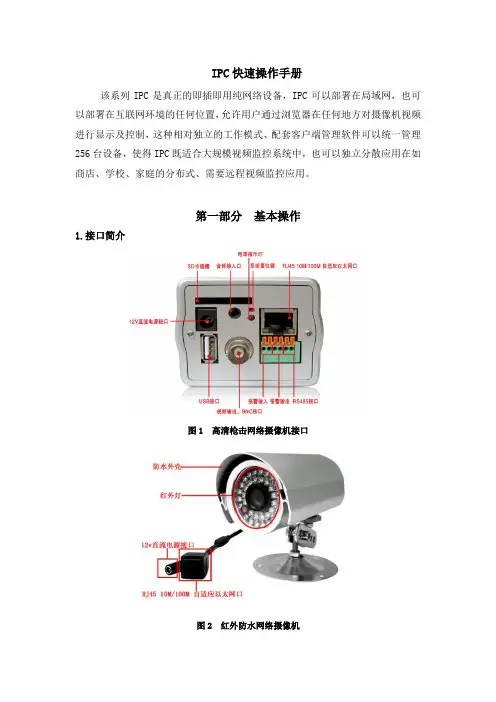

IPC快速操作手册该系列IPC是真正的即插即用纯网络设备，IPC可以部署在局域网，也可以部署在互联网环境的任何位置，允许用户通过浏览器在任何地方对摄像机视频进行显示及控制，这种相对独立的工作模式、配套客户端管理软件可以统一管理256台设备，使得IPC既适合大规模视频监控系统中，也可以独立分散应用在如商店、学校、家庭的分布式、需要远程视频监控应用。
第一部分基本操作1.接口简介图1 高清枪击网络摄像机接口图2 红外防水网络摄像机2．基本安装注：1、该手册以丰富型接口（枪击）为例介绍，其他系列相应减少接口，每个接口的定义同枪击（红外防水系列仅有电源和网络接口）;2.1 SD卡安装若要实现本地录像，需要先安装SD卡，最大可支持32G。
2.2 鼠标连接用于连接鼠标，进行本地操作，也可外扩3G、WIFI模块。
2.3报警若要实现报警，需要在后面的报警接口接入报警信号线。
2.4 音频设备在音频接口处接入音频输入信号线。
2.5 网口后面板网口接上水晶头即可（10M/100M以太网口，黄灯常亮，绿灯闪亮）。
3．开机接上电源，电源指示灯亮，录像机开机。
4．关机关闭设备，进入【主菜单】>【关闭系统】中选择【关闭】。
第二部分客户端监控1.IP设置步骤一：网线将电脑和摄像机直连（若成功，网卡灯黄色常亮，绿色闪动）;步骤二：【光盘资料】>【中文】>【配套工具】找到UpgradeTool并安装;步骤三：设置电脑的IP和摄像机的IP在同一网段内;（设备默认 IP:192.168.1.108；子网掩码;255.255.255.0;）步骤四：打开UpgradeTool，点击IP搜索，若搜索到,在列表中显示设备IP;步骤五：选中列表中的IP点击【设置设备】，在设置界面修改设备的IP，把IP设置为需要使用的路由器网段内如图3:图3 设置IP界面步骤六：修改完毕保存，即可将该摄像机接入局域网内使用。
2．远程监控在网络连接成功后，可采用两种方式进行远程监控。
手机客户端
说明书
目录：
1.安装手机客户端软件
2.客户端菜单介绍
3. 手机客户端添加设备
4. 手机客户端视频界面功能键
5. 手机客户端功能设置
5.1 WIFI设置
5.2 Ftp设置
5.3用户设置
5.4设置报警服务：移动侦测报警
5.5邮件设置
5.6 SD卡设置
5.7设备时钟设置
首先手机要保持上网状态（WIFI/3G ）
支持版本苹果系统4.3以上/安卓系统2.2以上
1． 安装手机客户端软件
安卓APP ：扫描彩盒或者说明书上的二维码进行下载并安装。
苹果APP ：扫描彩盒或者说明书上的二维码进行下载并安装。
2.客户端菜单介绍
3. 手机客户端添加设备
部的二维码来添加摄像
或者手动输入摄像机网内可以点击“搜索”按钮来添加摄，摄像机出厂默认用户名，默认密码为空，如有加密，摄像机列表显示，点击选择
所需观看的摄像机，连接观看视频。
4.手机客户端视频界面功能键：
5.手机客户端功能设置：
5.1 WIFI设置：
5.2 Ftp设置：
5.3 用户设置：
5.4 设置报警服务：移动侦测报警
5.5邮件设置：
该功能是邮件报警功能，和报警功能同时设置使用，报警功能里需勾选。
摄像机接入互联网后才有此功能。
5.6 SD 卡设置：
5.7 设备时钟设置：。
云视通分控连接IPC使用说明-图文IPC软件的调节主要是通过云视通分控客户端来完成的，下面将介绍云视通分控客户端是怎样连接IPC主控并怎样对主控端进行调节设置。
一、云视通分控客户端的安装安装】，安装完后，会在桌面上产生分控客户端的快捷方式；二、云视通分控客户端连接方式连接方式有四种：用云视通号码连接、局域网中直接检索并连接、用IP连接、直接用云视通号码进行单用户登录。
1.使用云视通号码进行单用户登录：每一台IPC在出厂时，都会在底部标有云视通号码，如A62875286；双击桌面快捷方式，在登录界面，选择【单账户】登录选项卡，在文本框中输入所要连接IPC的云视通号码，输入完后，可以进行高级设置；点击【高级】按钮进行高级设置其中网络账户、密码，是指连接主控所用的网络用户名和密码，端口是主控指定的，一般为9101。
“内网探测”功能适用于局域网连接；“开启DVR管理设备”，如果勾选，那么打开分控后，就会直接显示【设备管理】的按钮如果不选择，就不会显示这个按钮。
2.用云视通号码连接：双击桌面快捷方式，在登录界面，选择【多账户】选项卡，以默认的用户名abc，密码123登录系统；点击【系统设置】，在云视通号码中输入IPC的云视通号码：A62875286,点击【确定】，此时是设置的第一窗口的连接参数，右键第一通道，点击【连接本窗口】，3.局域网中直接检索并连接：进入分控以后，点击右端的【设备管理】->【刷新列表】，便会显示出局域网中所有的IPC设备可以看到在搜索出的设备下面有“码流1”“码流2”，这两个码流都是一个IPC，只是连接时用的分辨率不一样大，分辨率的大小可通过分控对IPC进行调节。
此时先在左边选择一个窗口，然后，双击“码流1”，输入网络用户的密码（初始密码为123），就可以连接成功了。
4.用IP连接：如上图，在检索的时候，可以检索到IPC设备的IP，这样，在分控端的系统设置中，输入IPC的IP，也可以连接成功，如下图：三、分控对主控进行远程设置连接成功后，右键窗口，选择【远程设置】，会弹出远程设置的对话框，如下图：1.系统设置系统设置中有三个大功能：系统设置、系统维护、日志管理。
IPC远程P2P及WIFI启用说明书IPC的使用分有本地的观看和远程观看，下面我们来一起学习怎么使用IPC实现本地局域网观看和远程观看。
首先在操作之前，我们要先把需要设置的IPC通电，同时用网线把IPC跟电脑接在同一个路由器或是交换机上，并且保证网络的通畅。
一本地局域网连接本地局域网的连接分有两种连接方式，分别是：1、单击WEB连接。
2、集中管理软件CMS。
1、单机WEB连接（1）打开随机带的小光盘，从配套工具的搜索ip及升级工具文件夹里面双击打开ip搜索工具UpgradeTool_Chn_V1.2.0.02.R.20110105并进行安装，安装完成之后，在电脑桌面会形成一个图标，名称为：Upgrade Application。
（2）打开Upgrade Application这个软件，在显示的页面上点击ip搜索，进行搜索连接的设备。
如果设备连接正常，会在页面上显示设备的ip地址，如图：选中设备，点设置设备，可以对设备进行更改信息，如下图：（3）搜索到设备的ip地址之后我们就可以通过电脑的浏览器进行连接设备了，在浏览器地址栏里面输入http://192.168.1.11:88，会显示登陆的界面，输入登陆的用户和密码（默认的用户名是:admin，密码为空），再点登陆就可以查看监控页面了，如图：2 集中管理软件CMS（1）打开随机带的光盘，在配套工具的文件夹里面找到“CMS 集中管理软件”这个文件夹，打开集中管理软件CMS （此软件也可以从公司网站上下载，公司网站地址： ，在资料下载里面下载录像机及网络摄像机远程客户端CMS （11月30日更新））进行安装，CMS 的名称为“General_CMS_Chn_V3.0.9.4.T.20121102”，双击打开进行安装，安装完成之后会在电脑桌面形成一个摄像机的图标，名称为CMS 。
（2）打开CMS 软件，第一次打开软件需要进行选择显示的语言，最后点登陆就可以打开软件了。
IPC中⽂版⽬录1.范围1.1范围声明1.2⽬的1.3性能分级，印制板分类及安装⽤途1.3.1性能分级1.3.2印制板类型1.3.3安装使⽤类别1.3.4采购的选择1.3.5材料、电镀⼯艺和表⾯涂覆层1.4术语及定义1.4.1由供需双⽅协商确定1.4.2覆盖层1.4.3覆盖膜1.4.4覆盖涂覆层1.4.5覆盖材料1.5对“应当”的说明1.6单位说明1.7版本修订2.适⽤⽂件2.1IPC2.2联合⼯业标准2.3其他出版物2.3.1美国材料及测试协会2.3.2国家电⼦制造商协会2.3.3 美国质量协会2.3.4 美国宇航材料规范2.3.5 美国机械⼯程师协会2.3.6 联邦标准3. 要求3.1 总则3.2 本技术规范中所使⽤的材料3.2.1 层压板和粘接材料3.2.2 外部粘接材料3.2.3 其他介电材料3.2.4 ⾦属箔3.2.5 ⾦属层/⾦属芯3.2.6 ⾦属镀层和涂覆层3.2.7 有机可焊性保护剂（OSP）3.2.8 阻焊层3.2.9 热熔液和助焊剂3.2.10 标记油墨3.2.11 填孔绝缘材料3.2.12 外部散热板3.2.13 导通孔保护3.2.14 埋⼊式⽆源材料3.3 ⽬检3.3.1 外观3.3.2 结构缺陷3.3.3 孔内的电镀层和涂覆层空洞3.3.4 连接盘起翘3.3.5 标记3.3.6 可焊性3.3.7 镀层附着⼒3.3.8板边接触⽚镀⾦层与焊料涂覆的结合3.3.9 加⼯质量3.4 尺⼨要求3.4.1 孔径，孔形精度和孔位精度3.4.2 孔环及孔破环（外层）3.4.3 ⼸曲和扭曲（仅指单独刚性或增强层部分）3.5 导体精度3.5.1 导体的宽度和厚度3.5.2 导体间距3.5.3 导体缺陷3.5.4 导电表⾯3.6 结构完整性3.6.1 热应⼒测试3.6.2附连测试板或⽣产板的显微切⽚要求3.7 阻焊要求3.7.1 阻焊覆盖层3.7.2 阻焊层固化及附着⼒3.7.3 阻焊层厚度3.8 电⽓要求3.8.1 耐电压3.8.2 电路连通性和介电性3.8.3 电路/镀通孔与⾦属基板之间的短路3.8.4 耐湿及绝缘电阻（MIR）3.9 清洁度3.9.1 施加阻焊层前的清洁度3.9.2 施加阻焊层，焊料或其他可代⽤表⾯涂覆后的清洁度3.9.3 压合前内层氧化处理后的清洁度3.10 特殊要求3.10.1 挥发物3.10.2 有机物污染3.10.3 抗霉性3.10.4 振动测试3.10.5 机械冲击3.10.6 阻抗测试3.10.7 热膨胀系数（CTE）3.10.8 热冲击3.10.9 表⾯绝缘电阻（验收时）3.10.10 ⾦属芯（⽔平显微切⽚）3.10.11 离⼦污染（溶剂萃取法测电阻率）3.10.12 模拟返⼯3.10.13 弯折测试3.10.14 耐弯曲性3.10.15 粘结强度（⾮⽀撑连接盘）3.10.16 粘结强度（增强层）3.11 维修3.11.1 电路维修3.12 返⼯4. 质量保证条款4.1 总则4.1.1 资格认证4.1.2 抽样检验4.2 验收检验和频度4.2.1 C=0零缺陷抽样计划4.2.2 仲裁测试4.3 质量⼀致性试验4.3.1 附连测试板的选⽤5. 注意5.1 订单信息5.2 所取代的技术规范附录A图图3-1 过渡区域图3-2不可接受的涂覆覆盖层图3-3 焊料芯吸和电镀渗透图3-4 孔环测量（外层）图3-5 90o和180o孔破环图3-6 导体宽度减少图3-7挠性板较⼤和较⼩余隙孔允许的相切图3-8 覆盖层黏结剂挤出和涂覆层渗出图3-9 覆盖层边缘材料脱落或碎屑粘附在挤出的黏结剂⾥图3-10导体之间不必要的铜和导体瘤图3-11 矩形表明贴装焊盘图3-12 圆形表明贴装焊盘图3-13 外层铜箔分离图3-14 裂缝定义图3-15 典型的显微切⽚评价试样图3-16 凹蚀深度允许量图3-17 去钻污允许量图3-18 负凹蚀图3-19 电镀褶皱/闭合褶皱图3-20 孔环测量（内层）图3-21旋转显微切⽚检测孔破环图3-22 显微切⽚的旋转对⽐图3-23 表⾯包裹铜测量（适⽤于所有填塞镀覆孔）图3-24 4型印制板上的包裹铜图3-25过度的研刷/平整处理去除了包裹铜（不接收）图3-26⾦属芯到镀覆孔的间距图3-27最⼩介质间距测量图3-28 弯折测试表表1-1 默认要求表3-1内层或外层⾦属层表3-2表⾯涂覆层和镀铜层的要求表3-3 涂覆层附着⼒表3-4 焊料芯吸/电镀渗透限值表3-5 增强板空洞占增强板表⾯积百分⽐限定值表3-6 镀层与涂覆层空洞的⽬视检查表3-7 板边接触⽚间隙表3-8 最⼩蚀刻孔环表3-9 覆盖层粘合剂挤出和涂覆层渗出允许值表3-10 连接盘区域的最⼩可焊接环宽表3-11 导体间距要求表3-12 热应⼒测试后镀覆孔的完整性表3-13加⼯后的内层铜箔厚度表3-14 电镀后外层导体厚度表3-15 阻焊层附着⼒表3-16 耐电压测试电压表3-17 绝缘电阻表4-1 资格认证测试表4-2 C=0各级批量板抽样计划表4-3 验收测试和频度表4-4 质量⼀致性测试IPC-6013B 挠性印制板的质量要求与性能规范1.范围1.1范围声明本技术规范涵盖了挠性印制板(印制板)的质量要求与性能规范。
高清网络摄像机快速操作指南2013-1C适用产品外观图类别型号高清枪型网络摄像机红外（中距离）防水高清网络摄像机红外（远距离）防水高清网络摄像机普通半球高清网络摄像机（红外）防爆半球高清网络摄像机- 2 -前言概述本文档主要描述了安全须知、开箱检查、设备结构、WEB客户端、设备参数等内容。
安全须知电源要求●在本产品的额定电压为DC12V电源供应或AC24V（供电电源的要求详见产品概述）。
●请在安装配线时装入易于使用的断电设备，以便必要时进行紧急断电。
●摄像机运行之前，请检查供电电源是否正确。
●请保护电源软线免受踩踏或紧压，特别是在插头、电源插座和从装置引出的接点处。
使用环境要求●请避免将设备对准强光（如灯光照明、阳光等）聚焦，否则容易引起过亮或拉光现象（这并非设备故障），也将影响感光器件CCD或CMOS的寿命。
●请在允许的湿度和温度范围内运输、使用和存储设备。
不要将设备置于潮湿、多尘、极热、极冷、强电磁辐射或照明条件不稳定等场所。
●为了避免热量积蓄，请不要阻挡设备附近的通风。
●运输、存储及安装过程中要防止重压、剧烈振动、浸泡等对产品造成的损坏。
●当运送摄像机时，需重新以出厂时的包装进行包装，或用同等品质的材质包装。
操作与保养要求●不要拆卸本摄像机，机内并无用户可自行维修的零件。
●请勿直接碰触到感光器件CCD（或CMOS），可用吹风机除去镜头表面的灰尘或污垢。
若有必要清洁，请将干布用酒精稍微润湿，轻轻拭去尘污。
●清洁机身可用柔软的干布擦拭，若遇污垢难以清除，请用干净的软布蘸取少量中性清洁剂轻轻拭去，之后再擦干。
请勿使用如酒精、苯或稀释剂等挥发性溶剂，或者强烈的、带有研磨性的清洁剂，否则会损坏表面涂层，或降低摄像机工作性能。
●半球球罩是光学器件，安装及使用时请勿直接碰触及擦拭球罩表面，如需清洁，请使用专业光学清洗方法。
对球罩的不正确清洗（如：用抹布直接擦拭等），可能会导致带红外功能摄像机红外效- 2 -果不良。
手机APP使用说明
一．软件下载与安装.
1.用户直接通过该问相关网站进行下载(目前是通过下载完全中性版软件)。
客户端软件名称为：2CU。
客户端当前版本为：V3.5.10 ；可运行在安卓
2.3以上以及苹果智能手机上.
二．注册与登陆
从www.2cu.co下载手机APP，安装成功之后启动程序，在账户管理界面点击新用户注册按钮，按提示操作获取账号，登陆按钮，进入软件主界面。
三．增加设备:
1.同区域网,摇一摇增加设备。
设备出厂时密码为空，增加时提示“当前设备没有设置密码，请创建一个新密码（监控访问密码）”
2、联系人.可将ID号码添加为固定联系人,设置好账号信息以及监控密码.保存即可
四、无线WIFI设置建立摄像机的网络连接：
1、区域网有线转无线设置：
输入WIFI密码即可
2、将红外遥控器插入手机的耳机插孔，并将红外遥控器对准摄像机的红外接收器，打开2cu>工具箱>红外遥控，点击上下左右方向按钮，如果摄像机转动表明红外遥控器正常工作，此时点击设置WIFI按钮，选择需要接入的无线网络，输入此WIFI密码和设备密码（出厂密码为空默认不填），点击设置，当听到“叮”的一声提示，表明设备成功接入此无线网络，网络灯将常亮。
五、功能演示
1.视频监控.直接通过拔号键盘或者联系人进行监控.
视频分辨率
点击图标视
频监控
声音开关按键截图键挂断键语音对讲键
2、视频回放。
3、报警设置：
报警邦定手机
ID号
报警邦定邮箱布防与消除布防：
布防状态消除布防
4、学习对码：设备可与无线探测器（选用433MHz，共支持8防区64个无线探测器）进行学习对码，构建无线报警系统。
（4.1）学习对码：登录成功后将设备添加到联系人，点击联系人名称->控制->防区设置；例如要将一个门磁设定为大厅的1号探测器，选择大厅，点击1号按钮，APP将弹出学习对码对话框，此时触发门磁，APP会提示学习成功，1号按钮将变成浅蓝色。
（2）清除对码：
清除某一组下的某一个探测器：点击对应的数字按钮，确认清除。
清除某一组下全部探测器：长按分组名称，确认清除。
