（一）试验目的一般用于测定饱和软粘土的无侧限抗压强度及灵敏度。
（二）试验原理无侧限抗压试验是三轴压缩试验的一个特例，将试样置于不受侧向限制的条件下进行的强度试验，此时试样小主应力为零，而大主应力的极限值为无侧限抗压强度。
即周围压力σ3＝0的三轴试验。
由于试样侧面不受限制，这样求得的抗剪强度值比常规三轴不排水抗剪强度值略小。

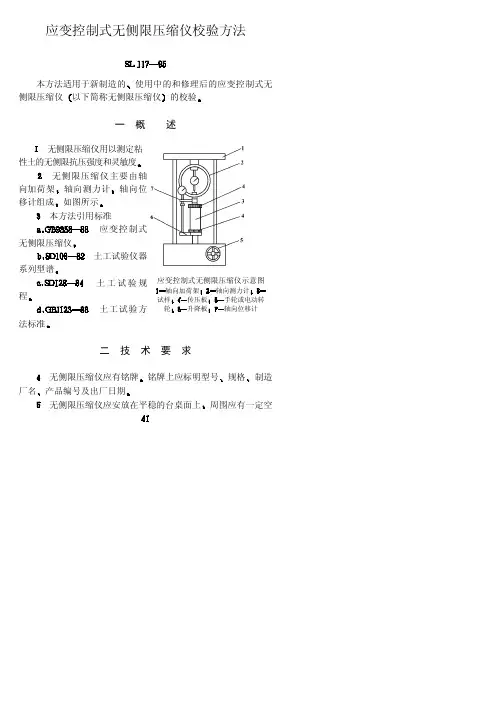

（三）试验设备1．应变控制式无侧限压缩仪：2．其它：量表、切土盘、重塑筒等（四）试验步骤1．试样制备：按三轴试验中原状试样制备进行。
试样直径可采用3.5~4.0cm，试样高度与直径之比按土样的软硬情况采用2.0~2.5。
2．安装试样：将试样两端抹一层凡士林，在气候干燥时，试样周围亦需抹一层薄凡士林，防止水分蒸发。
将试样放在底座上，转动手轮，使底座缓慢上升，试样与传压板刚好接触，将测力计调零。
3．测记读数：每分钟轴向应变为1％～3％的速度转动手轮，使升降设备上升而进行试验。
每隔一定应变，测记测力计读数，试验宜在8～10min内完成。
当测力计读数出现峰值时，停止试验，当读数无峰值时，试验进行到应变达20％为止。
4．重塑试验：当需要测定灵敏度时，应立即将破坏后的试样除去涂有凡士林的表面，加少许余土，包于塑料薄膜内用手搓捏，破坏其结构，放入重塑筒内，用金属垫板，将试样塑成与原状土样相同，然后按上述步骤进行试验。
（五）试验注意事项1．测定无侧限抗压强度时，要求在试验过程中含水率保持不变。
2．在试验中如果不具有峰值及稳定值，选取破坏值时按应变15％所对应的轴向应力为抗压强度。
3．需要测定灵敏度，重塑试样的试验应立即进行。
1．按下式计算轴向应变：（六）计算及制图e1－轴向应变，％；ho—试样起始高度，cm；△h—轴向变形，cm。
式中：2．按下式计算试样平均数面积：式中：Aa－校正后试样面积， cm3；Ao—试样初始面积，cm3。
3．按下式计算试样所受的轴向应力：式中：σ—轴向应力，kPa；C－测力计率定系数，N/0.01mm；R－测力计读数，0.01mm；10—单位换算系数。
