气体放电管过电流

气体放电管的功能引言气体放电管是一种重要的电子器件，广泛应用于电子工业、医疗设备、通信技术等领域。

本文将从气体放电管的基本原理、功能特点、应用领域和发展趋势等方面进行介绍。

一、气体放电管的基本原理气体放电管的基本原理是利用气体放电的特性来实现电路的开关和保护。

其主要由气体放电体、电极和外接电源组成。

1.气体放电体：气体放电管内部填充了一种或多种气体，如氩气、氖气等。

气体放电体的选择会影响到放电电压、放电电流和放电特性等。

2.电极：气体放电管一般有两个电极，即阳极和阴极。

当外加电压作用下，电极间的电场会激发气体放电。

3.外接电源：外接电源为气体放电管提供工作电压。

根据应用需求，外接电源可以是直流电源或交流电源。

二、气体放电管的功能特点气体放电管具有以下功能特点，使其在各个领域得到广泛应用。

1.可靠的开关功能：气体放电管在工作电压下，能够快速实现电路的开关，具有高速响应和反应灵敏的特点，可以有效保护电路。

2.高电流保护能力：由于气体放电管内部的气体放电体可以支持较高的电流，因此能够有效保护电路免受过电流损害。

3.电压调节功能：气体放电管可以通过调节工作电压来实现对电路的电压调节，特别适用于需要稳定工作电压的场合。

4.电路保护功能：气体放电管能够在过电压、过电流、瞬态电压等突发情况下迅速响应并保护电路，提高系统的稳定性和可靠性。

5.长寿命和稳定性：气体放电管具有较长的寿命和稳定的放电特性，在各种恶劣工作环境下仍能正常工作。

三、气体放电管的应用领域气体放电管由于其独特的功能特点，在多个领域得到广泛应用。

1.电子工业：气体放电管常见于电源供电电路、开关电路、保护电路等，可用于过电流保护、瞬态电压保护、电压调节等功能。

2.通信技术：气体放电管可用于通信设备的保护，防止过电压对设备的损坏。

例如，在电话线路接口处应用气体放电管可以有效防止雷电等电磁干扰的影响。

3.医疗设备：气体放电管可用于医疗设备的电源保护，防止过电流和过电压对设备和患者的伤害。

气体放电灯工作原理气体放电灯是一类利用气体放电产生光的照明设备。

常见的气体放电灯包括荧光灯、气体放电管和氙气灯等。

下面是这类灯的基本工作原理：1. 概述：-气体放电灯工作的关键是通过电流通入气体，激发气体原子或分子，使其处于激发态，当它们返回基态时释放出光。

这一过程称为气体放电。

2. 电离：-在灯管中充填有一种或多种气体，通常还包含一定量的汞蒸气或其他辅助物质。

当电流通过气体时，产生的电场引起气体分子的电离。

这些电离的分子和自由电子形成等离子体。

3. 激发态产生：-在等离子体中，气体分子的一些原子或分子被激发到高能级状态。

这个过程需要能量，通常是通过电流的能量传递来实现。

4. 激发态的衰减：-激发态的气体分子不稳定，它们会迅速返回到基态。

在这个过程中，释放出能量。

这个能量以光的形式发射，形成我们所看到的灯光。

5. 荧光物质的使用（荧光灯）：-在荧光灯中，灯管内壁涂有荧光物质（如荧光粉），这些物质能够吸收紫外线辐射并重新辐射出可见光。

因此，荧光灯中的光主要来自荧光物质的辐射。

6. 气体选择：-不同的气体和气压条件可以影响灯的颜色和光谱特性。

例如，氙气灯使用氙气来产生强烈的白色光。

7. 启动：-启动气体放电灯时，需要提供足够的电压，以克服气体的阻抗并引发放电。

启动方法可以包括电流冲击、电磁场激励、电子枪引导等。

8. 调光和稳定：-一些气体放电灯可以通过调整电流或电压来实现调光，而电子元件如镇流器可用于稳定电流和延长灯的寿命。

总体而言，气体放电灯通过电离气体、激发原子或分子、发射光辐射的过程实现光的发射。

这种技术在荧光灯、气体放电管、氙气灯等多种灯具中得到了广泛应用。

放电管介绍及选型(详解)放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管，其中气体放电管由烧结的材料不同分为玻璃气体放电管和陶瓷气体放电管，玻璃气体放电管和陶瓷气体放电管具有相同的特性。

气体放电管主要有密封的惰性气体组成，由金属引线引出，用陶瓷或是玻璃进行烧结。

其工作原理为，当加在气体放电管两端的电压达到气体电离电压时，气体放电管由非自持放电过度到自持放电，放电管呈低阻导通状态，可以瞬间通过较大的电流，气体放电管击穿后的维持电压可以低到30V以内。

气体放电管同流量大，但动作电压较难控制。

半导体放电管由故态的四层可控硅结构组成，当浪涌电压超过半导体放电管的转折电压V BO 时放电管开始动作，当放电管动作后在返送装置，的作用下放电管两端的电压维持在很低（约20V以下）时就可以维持其在低阻高通状态，起到吸收浪涌保护后级设备的作用。

半导体放电管的保护机理和应用方式和气体放电管相同。

半导体放电管动作电压控制精确，通流量较小。

放电管动作后只需要很低的电压即可维持其低阻状态，所以放电管属于开关型的SPD。

当正常工作时放电管上的漏电流可忽略不计；击穿后的稳定残压低，保护效果较好；耐流能力较大；在使用中应注意放电管的续流作用遮断，在适当场合中应有有效的续流遮断装置。

气体放电管气体放电管：气体放电管由封装在小玻璃管或陶瓷管中相隔一定距离的两个电极组成；其电气性能主要取决于气体压力，气体种类，电极距离和电极材料；一般密封在放电管中的气体为高纯度的惰性气体。

放电管主要由：电极、陶瓷管(玻璃管)、导电带、电子粉、Ag-Cu焊片和惰性气体组成。

在放电管的两电极上施加电压时，由于电场作用，管内初始电子在电场作用下加速运动，与气体分子发生碰撞，一旦电子达到一定能量时，它与气体分子碰撞时发生电离，即中性气体分子分离成电子和阳离子，电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离，从而电子数按几何级数增加，即发生电子雪崩现象，另外，电离出来的阳离子也在电场作用下向阴极运动，与阴极表面发生碰撞，产生二次电子，二次电子也参加电离作用，一旦满足： r(ead-1)=1 时放电管由非自持放电过渡到自持放电，管内气体被击穿，放电管放电，此时放电电压称为击穿电压Vs。

三极气体放电管原理及其应用一、引言三极气体放电管是一种重要的电子器件，广泛应用于各种电子设备中。

它具有独特的结构和工作原理，能够有效地保护电路免受过电压和过电流的损害。

本文将详细介绍三极气体放电管的原理、结构、特点以及应用，帮助读者更好地理解和应用这一重要的电子器件。

二、三极气体放电管的结构和工作原理1. 结构三极气体放电管由三个电极组成：阳极、阴极和控制极。

其中，阳极和阴极之间充满了气体介质，而控制极则位于阳极和阴极之间，通过控制极的电流可以控制气体放电的过程。

2. 工作原理当控制极上施加一定的电压时，气体介质中的气体分子会被电离，产生带电粒子。

这些带电粒子在电场的作用下加速运动，撞击气体分子并使其电离，从而产生更多的带电粒子。

这个过程会在极短的时间内迅速扩展，形成一个导电通道，将阳极和阴极连接起来。

当电流通过这个导电通道时，会产生一定的电压降，从而实现对电路的保护。

三、三极气体放电管的特点1. 响应速度快：三极气体放电管的响应速度非常快，能够在微秒级别内对电路进行保护。

2. 通流容量大：三极气体放电管能够承受较大的电流和电压，具有较大的通流容量。

3. 可靠性高：三极气体放电管采用气体放电原理，没有机械运动部件，因此具有较高的可靠性。

4. 体积小、重量轻：三极气体放电管的结构紧凑，体积小、重量轻，方便集成在各种电子设备中。

四、三极气体放电管的应用1. 过电压保护：三极气体放电管可以用于保护电路免受雷电、静电等过电压的损害。

当电路中的电压超过一定值时，三极气体放电管会迅速导通，将过电压引入地下或其他安全的地方，从而保护电路免受损害。

2. 过电流保护：三极气体放电管还可以用于保护电路免受短路、过载等过电流的损害。

当电路中的电流超过一定值时，三极气体放电管会迅速导通，将过电流引入地下或其他安全的地方，从而保护电路免受损害。

3. 通信设备：在通信设备中，三极气体放电管可以用于保护天线、放大器、滤波器等关键部件免受过电压和过电流的损害。

2.1气体放电管2.1.1简介气体放电管是在放电间隙内充入适当的气体介质，配以高活性的电子发射材料及放电引燃机构，通过银铜焊料高温封接而制成的一种特殊的金属陶瓷结构的气体放电器件。

它主要用于瞬时过电压保护，也可作为点火开关。

在正常情况下，放电管因其特有的高阻抗(>1000MQ)及低电容(<2pF)特性，在它作为保护元件接入线路中时，对线路的正常工作几乎没有任何不利的影响。

当有害的瞬时过电压窜入时，放电管首先被击穿放电，其阻抗迅速下降，几乎呈短路状态，此时，放电管将有害的电流通过地线或回路泄放，同时将电压限制在较低的水平，消除了有害的瞬时过电压和过电流，从而保护了线路及元件。

当过电压消失后，放电管又迅速恢复到高阻抗状态，线路继续正常工作。

气体放电管是一种间隙式的防雷保护元件，它在通信系统的防雷保护中已获得了广泛应用。

放电管常用于多级保护电路中的第一级或前两级，起泄放雷电暂态过电流和限制过电压作用。

由于放电管的极间绝缘电阻很大，寄生电容很小，对高频电子线路的雷电防护具有明显的优势。

气体放电管的基本特点是：通流量容量大，绝缘电阻高，漏电流小。

但残压高，反应时间慢(WIOOns),动作电压精度较低，有续流现象。

Figure 1气体放电外观图2.1.2气体放电的伏安特性气体放电管的伏安特性通常与管子的哪些电极间施加什么极性的电压没有关系。

现以一个直流放电电压为150V的二极放电管为例，来说明放电管伏安特性的基本特征。

下图是按电子元件伏安特性的惯用画法，即以电压为自便量，画作横坐标；以电流为应变量，画作纵坐标。

由于电流的范围很大，其变化常达几个数量级，所以电流用对数坐标表示。

如图所示的伏安特性上，当逐渐增加两电极间的电压时，放电管在A点放电，A点的电压称为放电管的直流放电电压。

在A到B之间的这段伏安特性上，其斜率(即动态电阻du/di) 是负的，称为负阻区。

如果200V的直流电压源经1MQ的电阻加到放电管上，放电管即工作在此区间，这时的放电具有闪变特征。

气体放电管的原理以及应用1. 原理气体放电管是一种能够使气体导电的装置，利用电场或电流刺激气体分子产生激发态或离子态，从而实现电流的导通。

它由两个电极构成，其间充填了一定的气体。

1.1 激发态和离子态的产生在气体放电管中，电场或电流的刺激能够将气体分子从基态激发到激发态或离子态。

当气体分子从激发态或离子态返回基态时，会释放出能量，导致气体发光。

不同气体放电管中的气体种类和气压都会影响激发态和离子态的产生。

1.2 阳极和阴极气体放电管的两个电极分别为阳极和阴极。

阳极是带有正电荷的电极，阴极则是带有负电荷的电极。

当电压施加到气体放电管上时，阳极和阴极之间会产生电场，从而引发气体分子的激发态和离子态的产生。

1.3 寿命和稳定性气体放电管的寿命和稳定性是衡量其质量的重要指标。

寿命取决于放电管内的气体种类、气压以及电流密度等因素。

稳定性则受到气体成分和温度的影响。

2. 应用气体放电管由于其独特的放电性质和光发射特点，在许多领域都有广泛的应用。

2.1 照明气体放电管广泛用于照明领域，特别是荧光灯和氙气灯。

荧光灯中使用的气体放电管通过电流的刺激，使荧光粉激发产生可见光。

氙气灯则利用氙气在放电过程中产生的可见光来提供高亮度的照明。

2.2 显示技术气体放电管被广泛应用于各种显示技术中，如彩色电视、计算机显示器和电子看板等。

在彩色电视和计算机显示器中，气体放电管作为发光二极管（LED）的一种形式，能够发射出红、绿、蓝三原色的光，用于显示各种颜色的图像。

2.3 激光器气体放电管也可以用作激光器的放电管。

通过将特定的气体充填到放电管中，并在管内产生电流放电，可以激发气体分子产生激光。

气体放电管激光器广泛应用于科研、医疗、通信等领域。

2.4 气体检测气体放电管的放电特性对气体检测具有重要的应用价值。

应用于气体检测的放电管可以通过气体分子的放电特性来检测特定的气体成分和浓度，例如空气中的臭氧浓度、燃气中的甲烷浓度等。

2.5 光谱分析气体放电管还可以用于光谱分析领域。

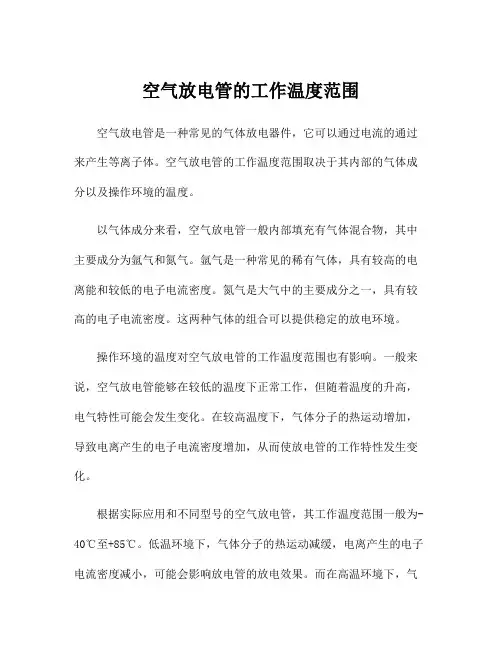

空气放电管的工作温度范围空气放电管是一种常见的气体放电器件，它可以通过电流的通过来产生等离子体。

空气放电管的工作温度范围取决于其内部的气体成分以及操作环境的温度。

以气体成分来看，空气放电管一般内部填充有气体混合物，其中主要成分为氩气和氮气。

氩气是一种常见的稀有气体，具有较高的电离能和较低的电子电流密度。

氮气是大气中的主要成分之一，具有较高的电子电流密度。

这两种气体的组合可以提供稳定的放电环境。

操作环境的温度对空气放电管的工作温度范围也有影响。

一般来说，空气放电管能够在较低的温度下正常工作，但随着温度的升高，电气特性可能会发生变化。

在较高温度下，气体分子的热运动增加，导致电离产生的电子电流密度增加，从而使放电管的工作特性发生变化。

根据实际应用和不同型号的空气放电管，其工作温度范围一般为-40℃至+85℃。

低温环境下，气体分子的热运动减缓，电离产生的电子电流密度减小，可能会影响放电管的放电效果。

而在高温环境下，气体分子的热运动增加，电离产生的电子电流密度增大，可能会引起放电管的过载和过热。

在特殊环境下，如高温、高湿度、腐蚀性气体等，空气放电管的工作温度范围可能会有所限制。

一些特殊材料和处理工艺可以提高空气放电管的耐温性能，使其适用于更宽的工作温度范围。

应注意的是，空气放电管工作温度范围的评定是基于一定的工作电压、电流和环境条件。

不同的型号和规格的空气放电管可能有不同的工作温度范围。

在实际应用中，应根据具体的需求选择适合的空气放电管，并按照其规格书中的工作温度范围进行使用。

总之，空气放电管的工作温度范围一般为-40℃至+85℃，但在特殊环境下可能会有所限制。

根据其内部气体成分和操作环境温度的不同，其工作特性可能会发生变化。

在选择和使用空气放电管时，应确保其在规定的工作温度范围内正常工作，以保证设备的稳定运行。

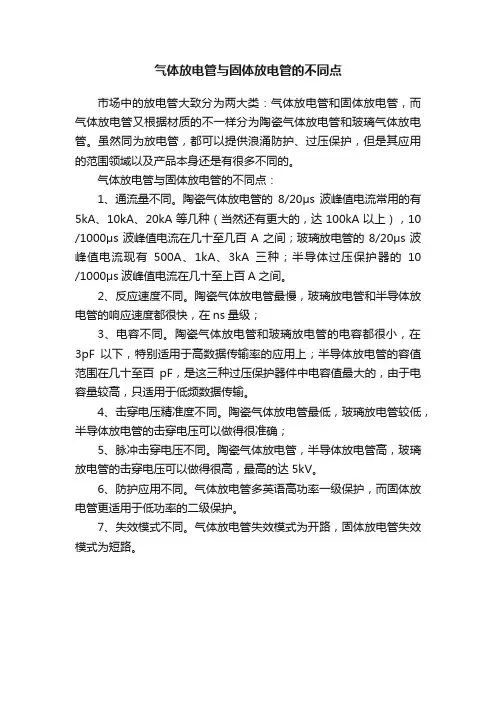

气体放电管与固体放电管的不同点
市场中的放电管大致分为两大类：气体放电管和固体放电管，而气体放电管又根据材质的不一样分为陶瓷气体放电管和玻璃气体放电管。

虽然同为放电管，都可以提供浪涌防护、过压保护，但是其应用的范围领域以及产品本身还是有很多不同的。

气体放电管与固体放电管的不同点：
1、通流量不同。

陶瓷气体放电管的8/20μs波峰值电流常用的有5kA、10kA、20kA等几种（当然还有更大的，达100kA以上），10 /1000μs波峰值电流在几十至几百A之间；玻璃放电管的8/20μs波峰值电流现有500A、1kA、3kA三种；半导体过压保护器的10 /1000μs波峰值电流在几十至上百A之间。

2、反应速度不同。

陶瓷气体放电管最慢，玻璃放电管和半导体放电管的响应速度都很快，在ns量级；
3、电容不同。

陶瓷气体放电管和玻璃放电管的电容都很小，在3pF以下，特别适用于高数据传输率的应用上；半导体放电管的容值范围在几十至百pF，是这三种过压保护器件中电容值最大的，由于电容量较高，只适用于低频数据传输。

4、击穿电压精准度不同。

陶瓷气体放电管最低，玻璃放电管较低，半导体放电管的击穿电压可以做得很准确；
5、脉冲击穿电压不同。

陶瓷气体放电管，半导体放电管高，玻璃放电管的击穿电压可以做得很高，最高的达5kV。

6、防护应用不同。

气体放电管多英语高功率一级保护，而固体放电管更适用于低功率的二级保护。

7、失效模式不同。

气体放电管失效模式为开路，固体放电管失效模式为短路。

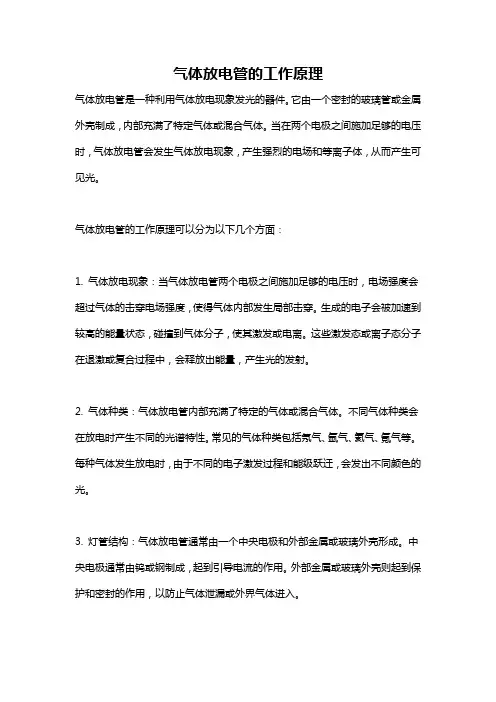

气体放电管的工作原理气体放电管是一种利用气体放电现象发光的器件。

它由一个密封的玻璃管或金属外壳制成，内部充满了特定气体或混合气体。

当在两个电极之间施加足够的电压时，气体放电管会发生气体放电现象，产生强烈的电场和等离子体，从而产生可见光。

气体放电管的工作原理可以分为以下几个方面：1. 气体放电现象：当气体放电管两个电极之间施加足够的电压时，电场强度会超过气体的击穿电场强度，使得气体内部发生局部击穿。

生成的电子会被加速到较高的能量状态，碰撞到气体分子，使其激发或电离。

这些激发态或离子态分子在退激或复合过程中，会释放出能量，产生光的发射。

2. 气体种类：气体放电管内部充满了特定的气体或混合气体。

不同气体种类会在放电时产生不同的光谱特性。

常见的气体种类包括氖气、氩气、氦气、氪气等。

每种气体发生放电时，由于不同的电子激发过程和能级跃迁，会发出不同颜色的光。

3. 灯管结构：气体放电管通常由一个中央电极和外部金属或玻璃外壳形成。

中央电极通常由钨或钢制成，起到引导电流的作用。

外部金属或玻璃外壳则起到保护和密封的作用，以防止气体泄漏或外界气体进入。

4. 放电特性：气体放电管的放电特性包括电压-电流特性和电压-光强特性。

在气体放电过程中，电流的大小与电压之间存在一定的关系，呈现出特定的V-I 曲线。

而光强与电压之间也存在一定的对应关系，通常呈现出非线性特性。

总的来说，气体放电管利用气体放电现象产生的等离子体激发气体分子，从而产生可见光。

这种光谱特性可以根据不同气体种类和气体内部压强进行调节，达到不同颜色和强度的发光效果。

因此，气体放电管具有广泛的应用领域，包括照明、显示、激光、广告等。

气体放电管的作用
气体放电管
气体放电管是一种间隙型的防雷保护组件，它在通信系统的防雷保护中已获得了广泛的应用。

放电管常用于多级保护电路中的第一级或前两级，起泄放雷电瞬时过电流和限制过电压作用，由于放电管的极间绝缘电阻很大，寄生电容很小，对高频信号线路的雷电防护有明硅的优势。

放电管保护特性的主要不足之处在于其放电时延较大，动作灵敏度不够理想，对于波头上升陡度较大的雷电波难以有效地抑制，在电源系统的雷电防护中存在续流问题。

气体放电管在浪涌中的作用
自动控制系统所需的浪涌保护系统一般由二级或三级组成，利用各种浪涌抑制器件的特点，可以实现可靠保护。

气体放电管一般放在线路输入端，做为一级浪涌保护器件，承受大的浪涌电流。

常见的8种防护电路中的元器件认识随着社会的不断进步，物联⽹的发展，电⼦产品的室外应⽤场景，持续⾼增长，电⼦产品得到了极其⼴泛的应⽤，⽆论是公共事业，还是商⽤或者民⽤，已经深⼊到各个领域，这也造成了产品功能的多样化、应⽤环境的复杂化。

随着产品功能越来越多，其功能接⼝也越来越丰富，⽐如：⽹络接⼝（带POE功能）、模拟视频接⼝、⾳频接⼝、报警接⼝、RS485接⼝、RS232接⼝等等。

通信产品在应⽤的过程中，由于雷击等原因形成的过电压和过电流会对设备端⼝造成损害，因此应当设计相应的防护电路，各个端⼝根据其产品族类、⽹络地位、⽬标市场、应⽤环境、信号类型以及实现成本等多种因素的不同所对应的防护电路也不同。

1、⽓体放电管图1 ⽓体放电管的原理图符号⽓体放电管是⼀种开关型保护器件，⼯作原理是⽓体放电。

当两极间电压⾜够⼤时，极间间隙将放电击穿，由原来的绝缘状态转化为导电状态，类似短路。

导电状态下两极间维持的电压很低，⼀般在20～50V，因此可以起到保护后级电路的效果。

⽓体放电管的主要指标有：响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容、续流遮断时间。

⽓体放电管的响应时间可以达到数百ns以⾄数ms，在保护器件中是最慢的。

当线缆上的雷击过电压使防雷器中的⽓体放电管击穿短路时，初始的击穿电压基本为⽓体放电管的冲击击穿电压，放电管击穿导通后两极间维持电压下降到20～50V；另⼀⽅⾯，⽓体放电管的通流量⽐压敏电阻和TVS管要⼤，⽓体放电管与TVS等保护器件合⽤时应使⼤部分的过电流通过⽓体放电管泄放。

因此⽓体放电管⼀般⽤于防护电路的最前级，其后级的防护电路由压敏电阻或TVS管组成，这两种器件的响应时间很快，对后级电路的保护效果更好。

⽓体放电管的绝缘电阻⾮常⾼，可以达到千兆欧姆的量级。

极间电容的值⾮常⼩，⼀般在5pF以下，极间漏电流⾮常⼩，为nA级。

因此⽓体放电管并接在线路上对线路基本不会构成什么影响。

气体放电管的工作原理
气体放电管（Gas Discharge Tube，简称GDT）是一种电路保护元件，它可以把电路中的过压、过流或者高频电磁干扰等危害降到最低，确保电路的正常运行。

它的基本工作原理是，当电路受到一定程度的电压和电流超负荷时，GDT就会发生穿透。

GDT由电缆、接线盒和气体放电管组成。

在GDT的电路中，接线盒的一端接地，另一端连接电缆，而电缆的一端连接到气体放电管的一端，另一端与电路相连。

当正常情况下，气体放电管内的电压处于低电压，因此气体放电管的两端之间的电压差是微弱的，放电管内的空气电离度极低，电流流动几乎不可能发生。

但是当电路受到一定程度的电压和电流超负荷时，GDT内的空气电离度会很快升高，从而导致电压差大幅度提高。

当电压差达到一定水平时，空气电离度会迅速升高，气体放电管就会发生穿透，这样，电路中的过压、过流或者高频电磁干扰等危害就会被有效地降低。

GDT的另一个优点是，它可以快速恢复，一旦GDT发生穿透，电路的电压和电流就会马上降下来，GDT的空气电离度也会很快恢复到原来的低水平，这样，GDT就可以重新恢复到正常工作状态，从而保护电路免受过压、过流或者高频电磁干扰等危害。

总之，气体放电管是一种电路保护元件，它的工作原理是当电路受
到一定程度的电压和电流超负荷时，GDT就会发生穿透，从而有效地降低电路中的过压、过流或者高频电磁干扰等危害，从而确保电路的正常运行。

压敏电阻和气体放电管串联使用选型指南一、压敏电阻的特点与应用压敏电阻是一种电阻值随外加电压变化的特殊电阻器件。

其主要特点如下：1. 高灵敏度：压敏电阻对外加电压的变化非常敏感，能够迅速响应并产生电阻值的变化。

2. 宽工作电压范围：压敏电阻的工作电压范围广，可在几伏至几百伏之间工作，适用于不同的电路设计。

3. 高阻值：压敏电阻的阻值可以达到几百兆欧姆，能够满足高阻值要求的应用场景。

4. 快速响应：压敏电阻的响应速度快，能够在微秒级别内完成电阻值的变化。

压敏电阻广泛应用于电子设备中的过电压保护、电压调节、传感器等领域。

例如，在电源电路中，压敏电阻用于过压保护，当电路中出现过电压时，压敏电阻会迅速变成低阻态，将过电压引向地。

二、气体放电管的特点与应用气体放电管是一种通过气体放电来实现电流限制和保护电路的器件。

其主要特点如下：1. 电流限制：气体放电管在电流达到一定值时，能够迅速开启，形成低阻态，将过电流引向地，起到限流保护的作用。

2. 快速响应：气体放电管的响应速度非常快，能够在纳秒级别内完成开启动作，有效保护电路。

3. 宽工作电压范围：气体放电管的工作电压范围广，可以在几十伏至几千伏之间工作，适用于不同电路的需求。

4. 高耐压能力：气体放电管能够承受较高的电压，可用于高压电路的过压保护。

气体放电管广泛应用于电源、通信、雷达、电视、汽车等领域，用于过电流保护、过压保护、电压调节等功能。

例如，在通信设备中，气体放电管常用于限制电路中的过电流，保护设备免受损坏。

三、压敏电阻与气体放电管的串联使用压敏电阻和气体放电管在一些特定的场景中可以进行串联使用，以实现更好的电路保护效果。

在选择适合的压敏电阻和气体放电管时，需要考虑以下几个因素：1. 工作电压范围：压敏电阻和气体放电管的工作电压范围应匹配，以保证在电路中正常工作。

2. 响应速度：压敏电阻和气体放电管的响应速度应匹配，以确保在过电压或者过电流时能够迅速响应并保护电路。

气体放电管（Gas Discharge Tube, GDT）作为保护电路中的重要组成部分，在RS485通信中发挥着关键作用。

它通过控制和保护线路中的电压，可以有效地防止由于雷击或其它电压过载导致的损坏。

在RS485通信中使用的气体放电管参数对系统的稳定性和可靠性具有重要影响。

我们来了解一下气体放电管的基本参数。

气体放电管的工作原理是利用气体的导电性，当电压超过一定的触发电压时，气体放电管内部的气体将导电，从而引导电流通过。

在选择气体放电管时，需要考虑的关键参数包括触发电压、尖顶电流、额定电压和电流、响应时间等。

针对RS485通信中使用的气体放电管，触发电压是一个至关重要的参数。

触发电压决定了气体放电管在何种电压下开始工作，因此直接影响其保护作用的有效性。

在RS485通信中，通常会选择触发电压符合通信标准和保护要求的气体放电管，从而保证通信线路在受到过高电压冲击时能够有效保护。

另外，尖顶电流也是一个需要考虑的重要参数。

尖顶电流是指气体放电管在触发后通过的最大电流，它反映了气体放电管的导电能力。

在RS485通信中，需要根据通信线路的特性和工作环境选择合适的尖顶电流，以确保气体放电管能够在电压过载时迅速导通，保护通信线路不受损坏。

除了触发电压和尖顶电流，额定电压和额定电流也是需要综合考虑的参数。

在RS485通信中，通常会根据通信线路的额定工作电压和电流选择适配的气体放电管，以保证其能够在正常工作状态下稳定运行。

在选择气体放电管的参数时，还需要考虑其响应时间。

响应时间是指气体放电管从触发到导通的时间，它影响着气体放电管对电压冲击的响应速度。

在RS485通信中，通常会选择响应时间较短的气体放电管，以便及时发挥保护作用，防止电压冲击对通信线路造成损坏。

综合考虑触发电压、尖顶电流、额定电压和电流、响应时间等参数，可以选择适配的气体放电管，从而保护RS485通信线路不受电压冲击的影响。

在实际应用中，需要根据通信线路的特性、工作环境和保护要求进行合理的选择和配置。

气体放电管的工作原理1. 引言气体放电管是一种用于产生和控制电子束的装置，广泛应用于照明、显示、通信等领域。

它是由一个密封在玻璃或金属外壳中的气体放电管组成，内部充填有特定的气体和金属蒸汽。

当施加适当的电压和电流时，气体放电管会发生放电现象，产生可见光、紫外线或其他形式的辐射。

本文将详细解释气体放电管的工作原理，包括激发态的产生、能级跃迁、辐射机制以及控制方法等内容。

2. 激发态的产生在气体放电管内部，充填有一定压强和比例的气体混合物。

当施加适当的高压和低频交流（AC）或直流（DC）电源时，气体分子会被激发到高能级。

这种激发态可以通过不同的机制产生： - 原子碰撞：在高能量电场下，正离子与自由电子碰撞会导致原子或分子中的电子被激发到高能级。

- 光电效应：光电子通过金属阴极的辐射和吸收，也可以激发气体分子的电子。

3. 能级跃迁当气体分子中的电子被激发到高能级时，它们会在短时间内返回到低能级。

这种能级跃迁会伴随着辐射或非辐射过程。

主要的能级跃迁过程包括： - 辐射跃迁：在能级跃迁时，分子会发射光子。

这些光子可以是可见光、紫外线或其他波长的电磁波。

- 非辐射跃迁：在能级跃迁时，分子不发射光子，而是通过碰撞或其他机制将能量传递给其他分子。

4. 辐射机制气体放电管产生可见光、紫外线或其他形式的辐射主要依赖于以下几种机制：4.1 激发态至基态的辐射当气体分子中的激发态电子回到基态时，会释放出能量。

这些能量以光子形式辐射出来，产生可见光或紫外线。

其具体机制包括： - 自发辐射：激发态电子在自然衰减过程中，通过辐射跃迁释放能量。

- 受激辐射：激发态电子受到外界光子的刺激，引发辐射跃迁并释放能量。

4.2 气体分子碰撞的辐射在气体放电管中，气体分子之间的碰撞也会导致能级跃迁和辐射。

这种碰撞导致的辐射主要是非辐射跃迁过程中释放出来的能量。

4.3 金属蒸汽的辐射气体放电管中常添加金属蒸汽作为助燃剂，其蒸汽也可以发生能级跃迁和产生特定波长的光线。

放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管，其中气体放电管由烧结的材料不同分为玻璃气体放电管和陶瓷气体放电管，玻璃气体放电管和陶瓷气体放电管具有相同的特性。

气体放电管主要有密封的惰性气体组成，由金属引线引出，用陶瓷或是玻璃进行烧结。

其工作原理为，当加在气体放电管两端的电压达到气体电离电压时，气体放电管由非自持放电过度到自持放电，放电管呈低阻导通状态，可以瞬间通过较大的电流，气体放电管击穿后的维持电压可以低到30V以内。

气体放电管同流量大，但动作电压较难控制。

半导体放电管由故态的四层可控硅结构组成，当浪涌电压超过半导体放电管的转折电压V BO时放电管开始动作，当放电管动作后在返送装置，的作用下放电管两端的电压维持在很低（约20V以下）时就可以维持其在低阻高通状态，起到吸收浪涌保护后级设备的作用。

半导体放电管的保护机理和应用方式和气体放电管相同。

半导体放电管动作电压控制精确，通流量较小。

放电管动作后只需要很低的电压即可维持其低阻状态，所以放电管属于开关型的SPD。

当正常工作时放电管上的漏电流可忽略不计；击穿后的稳定残压低，保护效果较好；耐流能力较大；在使用中应注意放电管的续流作用遮断，在适当场合中应有有效的续流遮断装置。

气体放电管气体放电管：气体放电管由封装在小玻璃管或陶瓷管中相隔一定距离的两个电极组成；其电气性能主要取决于气体压力，气体种类，电极距离和电极材料；一般密封在放电管中的气体为高纯度的惰性气体。

放电管主要由：电极、陶瓷管(玻璃管)、导电带、电子粉、Ag-Cu 焊片和惰性气体组成。

在放电管的两电极上施加电压时，由于电场作用，管内初始电子在电场作用下加速运动，与气体分子发生碰撞，一旦电子达到一定能量时，它与气体分子碰撞时发生电离，即中性气体分子分离成电子和阳离子，电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离，从而电子数按几何级数增加，即发生电子雪崩现象，另外，电离出来的阳离子也在电场作用下向阴极运动，与阴极表面发生碰撞，产生二次电子，二次电子也参加电离作用，一旦满足： r(ead-1)=1 时放电管由非自持放电过渡到自持放电，管内气体被击穿，放电管放电，此时放电电压称为击穿电压Vs。
