放电管工作原理
放电管，也称电气放电管，是一种能够放电、放出大量带电粒子的装置。
其工作原理可以简单描述为以下几个步骤：
1. 加电：在放电管两端施加高压电源，使管内产生电场。
2. 离子化：通过在一个金属极板上施加高电场，使得某一个金属极板上的电子得到足够大的能量，从而获得激发态，即电离。
3. 碰撞引发：由于离子化后的电子具有较高的能量，它们会继续与其他气体分子发生碰撞，将这部分能量转移给气体分子，使其进一步激发。
4. 级联激发：经过多次碰撞，一部分气体分子将获得足够的能量，由低能态跃迁到更高能态。
5. 辐射释放：当已激发的气体分子回到较低能态时，会放出电磁波能量，从而形成放电现象。
通过以上步骤，放电管能够将电能转化为辐射能，并产生明亮的光。
放电管的具体工作原理会因其具体结构和气体成分的不同而有所差异。
例如，荧光管使用放电产生紫外线，然后通过荧光粉的荧光效应将紫外线转化为可见光。
氖气管则通过放电产生氖气分子的激发态和退激发态之间的能量转移，使氖气管发出红色光线。

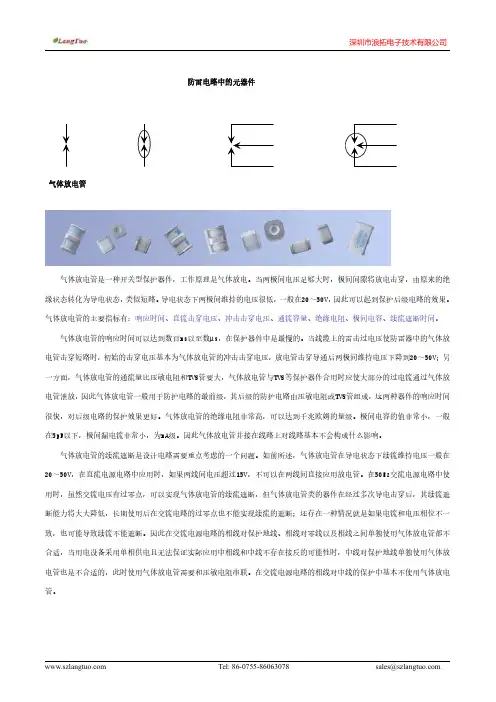

气体放电管气体放电管是一种开关型保护器件，图是气体放电管的原理图符号。
气体放电管的工作原理是气体放电。
当两极间的电压足够大时，极间间隙将被放电击穿，由原来的绝缘状态转化为导电状态，类似短路。
导电状态下两极间维持的电压很低，一般在20～50V之间，因此可以起到保护后级电路的效果。
气体放电管的主要指标有响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容及续流遮断时间。
气体放电管的响应时可以达到数百ns以至数s，在保护器件中是最慢的。
当线缆上的雷击过电压使防雷器中的气体放电管击穿短路时，初始的击穿电压基本为气体放电管的冲击击穿电压，一般在600V 以上。
放电管击穿导通后，两极间维持电压下降到20～50V。
另一方面，气体放电管的通流量比压敏电阻和TVS管要大。
气体放电管与TVS等保护器件合用时应使大部分的过电流通过气体放电管泄放，因此气体放电管一般用于保护电路的最前级，其后级的保护电路由压敏电阻或TVS管组成。
这两种器件的响应时间很快，对后级电路的保护效果更好。
气体放电管的绝缘电阻非常高，可以达到千兆欧姆的量级。
极间电容的值非常小，一般在5pF以下。
极间漏电流非常小，为nA 级。
因此气体放电管并接到线路上对线路基本不会构成什么影响。
气体放电管的续流遮断是设计电路需要重点考虑的一个问题。
如前所述，气体放电管在导电状态下续流维持电压一般为20～50V。
在直流电源电路中应用时，如果两线间电压超过15V，则不可以在两线间直接应用放电管，在50Hz交流电源电路中使用时，虽然交流电压有过零点，可以实现气体放电管的续流遮断，但气体放电管类的器件在经过多次导电击穿后，其续流遮断能力将大大降低，长期使用后，在交流电路的过零点也不能实现续流遮断。
因此，在交流电源电路的相线对保护地线、中线对保护地线单独使用气体放电管是不合适的。
在以上的线对之间使用气体放电管时需要与压敏电阻串联。
在交流电源电路的相线对中线的保护中基本不使用气体放电管。

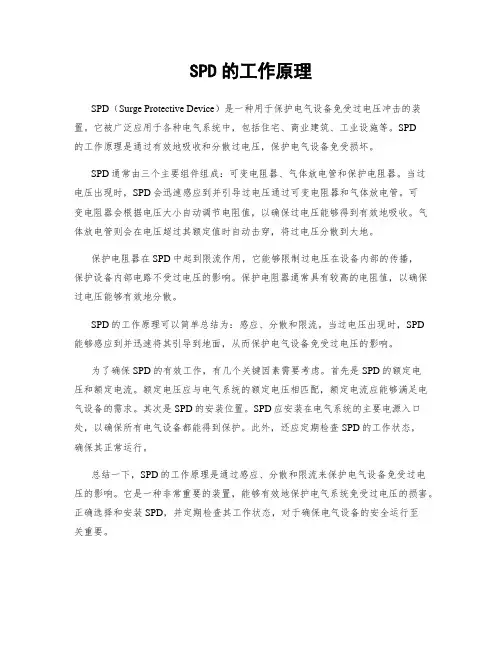

SPD的工作原理SPD（Surge Protective Device）是一种用于保护电气设备免受过电压冲击的装置。
它被广泛应用于各种电气系统中，包括住宅、商业建筑、工业设施等。
SPD的工作原理是通过有效地吸收和分散过电压，保护电气设备免受损坏。
SPD通常由三个主要组件组成：可变电阻器、气体放电管和保护电阻器。
当过电压出现时，SPD会迅速感应到并引导过电压通过可变电阻器和气体放电管。
可变电阻器会根据电压大小自动调节电阻值，以确保过电压能够得到有效地吸收。
气体放电管则会在电压超过其额定值时自动击穿，将过电压分散到大地。
保护电阻器在SPD中起到限流作用，它能够限制过电压在设备内部的传播，保护设备内部电路不受过电压的影响。
保护电阻器通常具有较高的电阻值，以确保过电压能够有效地分散。
SPD的工作原理可以简单总结为：感应、分散和限流。
当过电压出现时，SPD能够感应到并迅速将其引导到地面，从而保护电气设备免受过电压的影响。
为了确保SPD的有效工作，有几个关键因素需要考虑。
首先是SPD的额定电压和额定电流。
额定电压应与电气系统的额定电压相匹配，额定电流应能够满足电气设备的需求。
其次是SPD的安装位置。
SPD应安装在电气系统的主要电源入口处，以确保所有电气设备都能得到保护。
此外，还应定期检查SPD的工作状态，确保其正常运行。
总结一下，SPD的工作原理是通过感应、分散和限流来保护电气设备免受过电压的影响。
它是一种非常重要的装置，能够有效地保护电气系统免受过电压的损害。
正确选择和安装SPD，并定期检查其工作状态，对于确保电气设备的安全运行至关重要。
陶瓷气体放电管工作原理及选型应用、产品简述陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。
其主要特点是：放电电流大，极间电容小（≤3pF），绝缘电阻高（≥109Ω），击穿电压分散性较大（±20%），反应速度较慢（最快为0.1～0.2μs）。
按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。
其外形为圆柱形,有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡）。
2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。
其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。
这些措施使得动作电压可以调整(一般是70伏到几千伏)，而且可以保持在一个确定的误差范围内。
当其两端电压低于放电电压时，气体放电管是一个绝缘体(电阻Rohm>100MΩ)。
当其两端电压升高到大于放电电压时，产生弧光放电，气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低，大约降几十伏。
气体放电管受到瞬态高能量冲击时，它能以10-6秒量级的速度，将其两极间的高阻抗变为低阻抗，通过高达数十千安的浪涌电流。
3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压，Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。
这是放电管的标称电压，常用的有90V、150V、230V、350V、470V、600V、800V 等几种，我们有最高3000V、最低70V的。
其误差范围：一般为±20%，也有的为±15%。
②脉冲（冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。
因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。
放电管的原理及选型使１、产品简述陶瓷气体放电管（ＧaｓTuｂｅ）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷,都可以用它来将雷电流泄放入大地。
其主要特点是:放电电流大,极间电容小（≤3pF）,绝缘电阻高（≥１09Ω）,击穿电压分散性较大（±２0%），反应速度较慢(最快为０.1～0．2μs）。
按电极数分，有二极放电管和三极放电管(相当于两个二极放电管串联）两种。
其外形为圆柱形,有带引线和不带引线两种结构形式（有的还带有过热时短路的保护卡)。
2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。
其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩,并保持一定压力,电极表面涂以发射剂以减少电子发射能。
这些措施使得动作电压可以调整（一般是7０伏到几千伏),而且可以保持在一个确定的误差范围内。
当其两端电压低于放电电压时,气体放电管是一个绝缘体(电阻Roｈm＞1０0ＭΩ）。
当其两端电压升高到大于放电电压时，产生弧光放电,气体电离放电后由高阻抗转为低阻抗,使其两端电压迅速降低，大约降几十伏。
气体放电管受到瞬态高能量冲击时,它能以１0－６秒量级的速度,将其两极间的高阻抗变为低阻抗，通过高达数十千安的浪涌电流。
3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压,Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加1０0V/s的直流电压时的击穿电压值。
这是放电管的标称电压,常用的有90V、15０V、230Ｖ、３50Ｖ、４70V、6０0V、８０0Ｖ等几种，我们有最高３0０0V、最低70Ｖ的。
其误差范围：一般为±2０%,也有的为±1５%。
②脉冲(冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。
因反应速度较慢,脉冲击穿电压要比直流击穿电压高得多。
陶瓷气体放电管对低上升速率和高上升速率电压的响应如下图所示。
气体放电管选型丨原理丨应用丨放电管参数丨规格丨参数丨放电管资料丨开关管资料丨防雷元件-放电管开关管TVS管区别气体放电管原理选型及应用气体放电管按照高效率弧光放电的气体物理原理工作。
从电气的角度看，气体放电管就是压敏开关。
一旦施加到放电管上的电压超过击穿电压，毫微秒内在密封放电区形成电弧。
高浪涌电流处理能力和几乎独立于电流的电弧电压对过压进行短路。
当放电结束，放电管熄灭，内阻立即返回数百兆欧姆。
气体放电管近乎完美的满足保护性元件的所有要求。
它能将过压可靠的限制在允许的数值范围内，并且在正常的工作条件下，由于高绝缘阻抗和低电容特性，放电管对受保护的系统实际上不发生任何影响。
一般来说，当浪涌电压超过系统绝缘的耐电强度时，放电管被击穿放电，从而在短时间内限制浪涌电压及减少干扰能量。
当具有大电流处理能力的弧光放电时，由于弧光电压低，仅几十伏左右，从而防止了浪涌电压的进一步上升。
气体放电管即利用这一自然原理实现了对浪涌电压的限制。
气体放电管主要参数：1）反应时间指从外加电压超过击穿电压到产生击穿现象的时间，气体放电管反应时间一般在μs数量极。
2）功率容量指气体放电管所能承受及散发的最大能量，其定义为在固定的8×20μs 电流波形下，所能承受及散发的电流。
3）电容量指在特定的1MHz频率下测得的气体放电管两极间电容量。
气体放电管电容量很小，一般为≤1pF。
4）直流击穿电压当外施电压以500V/s的速率上升，放电管产生火花时的电压为击穿电压。
气体放电管具有多种不同规格的直流击穿电压，其值取决于气体的种类和电极间的距离等因素。
5）温度范围其工作温度范围一般在－55℃～＋125℃之间。
6）绝缘电阻是指在外施50或100V直流电压时测量的气体放电管电阻,一般>1010Ω气体放电管的应用示例1）电话机/传真机等各类通讯设备防雷应用如图3所示。
特点为低电流量，高持续电源，无漏电流，高可靠性。
图3通讯设备防雷应用2）气体放电管和压敏电阻组合构成的抑制电路图4是气体放电管和压敏电阻组合构成的浪涌抑制电路。
气体放电管（Gas Discharge Tube, GDT）作为保护电路中的重要组成部分，在RS485通信中发挥着关键作用。
它通过控制和保护线路中的电压，可以有效地防止由于雷击或其它电压过载导致的损坏。
在RS485通信中使用的气体放电管参数对系统的稳定性和可靠性具有重要影响。
我们来了解一下气体放电管的基本参数。
气体放电管的工作原理是利用气体的导电性，当电压超过一定的触发电压时，气体放电管内部的气体将导电，从而引导电流通过。
在选择气体放电管时，需要考虑的关键参数包括触发电压、尖顶电流、额定电压和电流、响应时间等。
针对RS485通信中使用的气体放电管，触发电压是一个至关重要的参数。
触发电压决定了气体放电管在何种电压下开始工作，因此直接影响其保护作用的有效性。
在RS485通信中，通常会选择触发电压符合通信标准和保护要求的气体放电管，从而保证通信线路在受到过高电压冲击时能够有效保护。
另外，尖顶电流也是一个需要考虑的重要参数。
尖顶电流是指气体放电管在触发后通过的最大电流，它反映了气体放电管的导电能力。
在RS485通信中，需要根据通信线路的特性和工作环境选择合适的尖顶电流，以确保气体放电管能够在电压过载时迅速导通，保护通信线路不受损坏。
除了触发电压和尖顶电流，额定电压和额定电流也是需要综合考虑的参数。
在RS485通信中，通常会根据通信线路的额定工作电压和电流选择适配的气体放电管，以保证其能够在正常工作状态下稳定运行。
在选择气体放电管的参数时，还需要考虑其响应时间。
响应时间是指气体放电管从触发到导通的时间，它影响着气体放电管对电压冲击的响应速度。
在RS485通信中，通常会选择响应时间较短的气体放电管，以便及时发挥保护作用，防止电压冲击对通信线路造成损坏。
综合考虑触发电压、尖顶电流、额定电压和电流、响应时间等参数，可以选择适配的气体放电管，从而保护RS485通信线路不受电压冲击的影响。
在实际应用中，需要根据通信线路的特性、工作环境和保护要求进行合理的选择和配置。
防雷电路中的元器件气体放电管气体放电管是一种开关型保护器件，工作原理是气体放电。
当两极间电压足够大时，极间间隙将放电击穿，由原来的绝缘状态转化为导电状态，类似短路。
导电状态下两极间维持的电压很低，一般在20～50V，因此可以起到保护后级电路的效果。
气体放电管的主要指标有：响应时间、直流击穿电压、冲击击穿电压、通流容量、绝缘电阻、极间电容、续流遮断时间。
气体放电管的响应时间可以达到数百ns以至数 s，在保护器件中是最慢的。
当线缆上的雷击过电压使防雷器中的气体放电管击穿短路时，初始的击穿电压基本为气体放电管的冲击击穿电压，放电管击穿导通后两极间维持电压下降到20～50V；另一方面，气体放电管的通流量比压敏电阻和TVS管要大，气体放电管与TVS等保护器件合用时应使大部分的过电流通过气体放电管泄放，因此气体放电管一般用于防护电路的最前级，其后级的防护电路由压敏电阻或TVS管组成，这两种器件的响应时间很快，对后级电路的保护效果更好。
气体放电管的绝缘电阻非常高，可以达到千兆欧姆的量级。
极间电容的值非常小，一般在5pF以下，极间漏电流非常小，为nA级。
因此气体放电管并接在线路上对线路基本不会构成什么影响。
气体放电管的续流遮断是设计电路需要重点考虑的一个问题。
如前所述，气体放电管在导电状态下续流维持电压一般在20～50V，在直流电源电路中应用时，如果两线间电压超过15V，不可以在两线间直接应用放电管。
在50Hz交流电源电路中使用时，虽然交流电压有过零点，可以实现气体放电管的续流遮断，但气体放电管类的器件在经过多次导电击穿后，其续流遮断能力将大大降低，长期使用后在交流电路的过零点也不能实现续流的遮断；还存在一种情况就是如果电流和电压相位不一致，也可能导致续流不能遮断。
因此在交流电源电路的相线对保护地线、相线对零线以及相线之间单独使用气体放电管都不合适，当用电设备采用单相供电且无法保证实际应用中相线和中线不存在接反的可能性时，中线对保护地线单独使用气体放电管也是不合适的，此时使用气体放电管需要和压敏电阻串联。

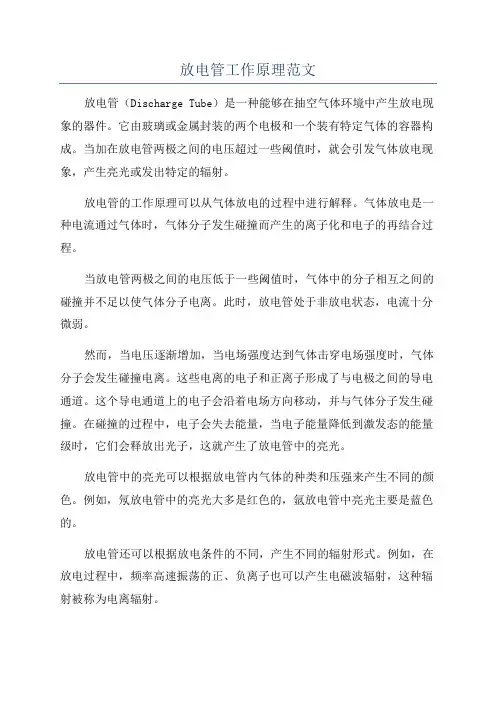

放电管工作原理范文放电管（Discharge Tube）是一种能够在抽空气体环境中产生放电现象的器件。
它由玻璃或金属封装的两个电极和一个装有特定气体的容器构成。
当加在放电管两极之间的电压超过一些阈值时，就会引发气体放电现象，产生亮光或发出特定的辐射。
放电管的工作原理可以从气体放电的过程中进行解释。
气体放电是一种电流通过气体时，气体分子发生碰撞而产生的离子化和电子的再结合过程。
当放电管两极之间的电压低于一些阈值时，气体中的分子相互之间的碰撞并不足以使气体分子电离。
此时，放电管处于非放电状态，电流十分微弱。
然而，当电压逐渐增加，当电场强度达到气体击穿电场强度时，气体分子会发生碰撞电离。
这些电离的电子和正离子形成了与电极之间的导电通道。
这个导电通道上的电子会沿着电场方向移动，并与气体分子发生碰撞。
在碰撞的过程中，电子会失去能量，当电子能量降低到激发态的能量级时，它们会释放出光子，这就产生了放电管中的亮光。
放电管中的亮光可以根据放电管内气体的种类和压强来产生不同的颜色。
例如，氖放电管中的亮光大多是红色的，氩放电管中亮光主要是蓝色的。
放电管还可以根据放电条件的不同，产生不同的辐射形式。
例如，在放电过程中，频率高速振荡的正、负离子也可以产生电磁波辐射，这种辐射被称为电离辐射。
此外，放电管还可以根据不同的工作方式分类。
常见的放电管有阴极射线管、气体放电管和高辐射放电管。
阴极射线管主要是利用电场控制电子的运动，通过操纵电场以及附带的镜片和阴极发射电子，从而控制阴极射线的位置和强度。
气体放电管主要是利用气体的电离辐射产生亮光效应。
而高辐射放电管则是通过气体中的正离子、电子的碰撞，使得放电管内的辐射强度达到很高的水平。
总结起来，放电管的工作原理是利用电场强度高于气体的击穿电场强度，使气体分子发生碰撞电离的过程，从而产生亮光和辐射。
放电管的工作原理不仅可以解释放电管产生亮光的原因，还可以用于制造各种不同种类的放电管，满足不同的应用需求。
气体放电管压敏电阻tvs的区别-回复气体放电管（Gas Discharge Tube，简称GDT）和压敏电阻（Transient Voltage Suppressor，简称TVS）是电子领域中常用的保护元件，其中GDT主要用于对高压放电保护，而TVS则用于对瞬态电压保护。
本文将从原理、结构、特性和应用等方面，逐步回答气体放电管和压敏电阻的区别。
第一部分：原理及结构差异气体放电管：气体放电管是一种利用气体放电的原理，具有高击穿电压和快速响应特性的保护元件。
其内部结构通常由一个或多个电极、一个灌装有稀薄惰性气体的玻璃管和一个外壳组成。
当外部电场达到气体放电管的击穿电压时，气体将放电并导通，从而将大部分电流引导到地，有效保护设备免受过电流损坏。
压敏电阻：压敏电阻是一种非线性电阻器件，通过压电材料和导电颗粒杂化形成。
它的内部结构主要由压电陶瓷材料、导电颗粒和金属电极组成。
当施加在压敏电阻上的电压超过其正常工作电压时，导电颗粒之间的间隙会被压缩，从而使电阻值迅速下降，形成一条低阻路径，将电流引向地。
第二部分：特性对比1. 响应速度：气体放电管由于其内部气体放电的本质，可以在纳秒级的时间内响应过压。
而压敏电阻基于电阻值的响应，其响应时间在纳秒至微秒之间。
2. 瞬态电压容量：气体放电管在导电状态下，能够承受较大的瞬态电压，通常在数千伏至几十千伏之间。
压敏电阻则通常在数百伏至几千伏之间。
3. 能量容量：气体放电管由于其大电流能力，能够吸收较大的能量冲击。
而压敏电阻的能量容量相对较低。
4. 电压保护能力：气体放电管在导电状态下有较低的电压保护电阻，所以能较好地保护设备免受过电压损害。
压敏电阻在其正常工作电压范围内有较高的电阻值，因此对于低电压的过压保护较为有效。
第三部分：应用领域气体放电管：气体放电管广泛应用于通信领域、电力设备、工业控制和雷达等领域。
其中主要为防止雷击、过电流、过压等对设备造成损坏。
压敏电阻：压敏电阻主要应用于电子产品中，作为电压保护元件。
气体放电管和压敏电阻的性能及应用本文主要介绍气体放电管和压敏电阻的工作原理、特性及其重要参数，对它们各自的优缺点进行总结，并对两种器件进行比较。
针对这两种器件的优缺点，建议在实际的设计应用中根据电路的实际需求选择不同的保护器件，同时根据实际应用对这两种元器件进行串并联的组合使用，发挥各自的优点，克服各自的缺点，从而达到最佳的保护效果和最优的安全性能指标。
气体放电管一、气体放电管的工作原理及特性气体放电管的工作原理是气体放电。
当外加电压增大到超过气体的绝缘强度时，两极间的间隙将放电击穿，由原来的绝缘状态转化为导电状态，导通后放电管两极之间的电压维持在放电弧道所决定的残压水平（20～50V）。
只有当电极间电压低于放电管的截至电压（约十几伏）或导通电流低于截至电流（约十几mA）时，气体放电管才能恢复截至状态，这就是气体放电管的续流遮断特性。
可见，在直流电源电路中应用时，如果两线间电压超过15V，不可以在两线间直接应用放电管；在50Hz交流电源电路中使用时，交流电压有过零点，可以实现气体放电管的续流遮断。
气体放电管包括二极管和三极管，电压范围从75V-3500V,超过一百种规格。
放电管常用于多级保护电路中的第一级或前两级，起泄放雷电瞬态过电流和限制过电压作用。
二、气体放电管的几个重要参数1.直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。
这是放电管的标称电压亦称为“直流点火电压”，常用的有90V、150V、230V、350V、470V、600V、800V等几种，最高可坐到3000V、最低70V。
其误差范围：一般为±20%，也有的为±15%。
2.脉冲（冲击）击穿电压Vsi：在放电管上施加1kV/μs的脉冲电压时的击穿电压值。
因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。
3.冲击耐受电流：将放电管通过规定波形和规定次数的脉冲电流，使其直流放电电压和绝缘电阻不会发生明显变化的最大值电流峰值称为管子的冲击耐受电流。
气体放电管简介气体放电管是一种间隙式的防雷保护元件，它在通信系统的防雷保护中已获得了广泛应用。
放电管常用于多级保护电路中的第一级或前两级，起泄放雷电暂态过电流和限制过电压作用。
由于放电管的极间绝缘电阻很大，寄生电容很小，对高频电子线路的雷电防护具有明显的优势。
放电管保护特性的不足之处在于其放电时延较大，动作灵敏度不够理想，对于波头上升陡度较大的雷电波难以有效地抑制。
为了改善放电管的保护特性，先进的制造工艺正应用于放电管新型产品的开发中，随着保护特性的不断改善，放电管在电子设备与电子系统防雷保护应用中的适应性正在增强。
第一节 结构简介放电管的工作原理是气体放电。
当放电管两级之间施加一定压力时，便在极间产生不均匀电场，在此电场作用下，管内气体开始游离，当外加电压增大到使极间场强超过气体的绝缘强度时，两极之间间隙将放电击穿，由原来的绝缘状态转化为导电状态，导通后放电管两极之间的电压维持在放电弧道所决定的残压水平，这种残压一般很低，从而使得与放电管并联的电子设备免受过电压的损坏。
早期的放电管是以玻璃作为管子的封装外壳，现已改用陶瓷作为封装外壳，放电管内充入电器性能稳定的惰性气体（如氩气和氖气等），放电电极一般为两个、三个或五个，电极之间由惰性气体隔开。
按电极个数的设置来划分，放电管可分为二极、三极和五极放电管。
图1给出了一个陶瓷二极放电管的结构示意图，它由纯铁电极、镍铬钴合金帽、银铜焊帽和陶瓷管体等主要部件构成。
管内放电电极上涂敷有放射性氧化物，管内内壁也涂敷有放射性元素，用于改善放电特性。
放电电极主要有针形和杯形两种结构，在针形电极的放电管中，电极与管体壁之间还要加装一个圆筒热屏，该热屏可以使陶瓷管体受热趋于均匀，不致出现局部过热而引起管断裂。
热屏内也涂敷放射性氧化物，以进一步减小放电分散性。
在杯形电极的放电管中，杯口处装有钼网，杯内装有铯元素，其作用也是减小放电分散性。
图－2给出了一个三极放电管的结构示意图，它也是由纯铁电极、镍铬钴合金帽、银铜焊帽和陶瓷管体等主要部件构成。
v2l放电原理概述：V2L(Voltage-to-Light)放电原理是一种基于电压信号触发的光发射现象。
当电压升高到预定临界值时，电流会通过气体放电管，产生可见光，并且与电压的变化呈正比。
本文将介绍V2L放电原理的基本概念、工作原理以及应用领域。
一、基本概念V2L放电原理是建立在气体放电现象的基础上。
当电压超过一定阈值时，气体放电管内部的气体分子会受到电子激发，跃迁至高能级而发射光子。
这些光子产生的光束能够通过适当的装置进行收集、放大和处理。
二、工作原理V2L放电装置通常由电源、气体放电管、驱动电路和光电传感器等组成。
当电源施加到气体放电管上时，电压逐渐升高。
当电压升高到放电管的临界值时，放电管开始放电，并产生可见光。
放电过程中，电流与电压呈正比关系。
因此，电压的变化会直接影响光的亮度。
通过控制电压的变化，可以改变光的亮度。
这样，我们就可以利用V2L放电原理来实现光的调控。
三、应用领域V2L放电原理在很多领域都具有广泛的应用。
以下是几个常见的应用领域：1. 照明和照明装置：V2L放电原理可以用于设计制造高效、节能的照明设备。
通过调控电压，可以实现灯光亮度的调节，满足不同场景下的需求。
2. 显示技术：V2L放电原理可以应用于各种类型的显示器，如液晶显示器、有机发光二极管(OLED)显示器等。
通过控制电压，可以实现显示屏亮度、对比度和颜色的调节。
3. 激光技术：V2L放电原理也广泛应用于激光技术领域。
通过控制电压和放电管内部的气体种类及压强，可以实现激光的发射和调节。
激光在医疗、通信、测量等领域具有重要的应用价值。
4. 特殊效果：V2L放电原理用于模拟光闪烁、电火花、雷电等特殊效果的装置中。
这些效果在舞台表演、电影、电视等娱乐媒体中经常使用，为观众带来震撼的视觉体验。
5. 科学研究：V2L放电原理在科学研究中也起到重要的作用。
例如，在物理学、化学等学科中，可以利用该原理来研究光与物质的相互作用，探索新的物理现象和材料性质。
485的气体放电管内部闪烁气体放电是一种在特定气氛中通过电场加速带电粒子的方法，从而产生电子碰撞电离原子或分子，形成电子轨道的一种现象。
那么，什么是485的气体放电管，它在内部为什么会闪烁呢？下面我们将详细解答这个问题。
485的气体放电管是一种专门用于显示和指示的光电设备，通常由外部金属电极和管内的气体组成。
它的工作原理是，在加上适当的电压后，电子会受到电场力的作用，加速到足够高的能量，从而与气体原子或分子发生碰撞，使原子或分子电离，产生离子和自由电子。
这些电子在电场的作用下进一步加速，并在撞击其他分子时释放出能量，导致气体分子或原子发生激发和退激发过程，产生可见光。
那么为什么485的气体放电管内部会闪烁呢？这是由气体分子或原子的电离、激发和退激发过程引起的。
当电子与气体分子或原子发生碰撞时，它们会吸收或释放能量，从而使分子或原子的能级发生变化，产生激发态和退激态。
在退激过程中，分子或原子释放出的能量以光子的形式辐射出来，形成可见光。
这些光子经过几次反射和吸收后，最终到达气体放电管的观察者眼中，形成了所谓的闪烁效果。
闪烁效果的产生与气体种类、气压、电压和电流密度等因素有关。
不同的气体具有不同的放电特性和光谱特性。
例如，用氖气填充的气体放电管会发出亮丽的红色光芒，而用氩气则会发出蓝色光芒。
电压和电流密度的增加会加强电离和激发过程，导致更多的光子发射，进而增加闪烁强度和频率。
闪烁效果的强度和频率反映了放电管内部的电离和激发过程的强度和频率。
在正常工作条件下，闪烁的强度和频率是稳定的，但如果电压过高或者电流密度过大，就可能会引起气体放电管的过载现象，闪烁会更加剧烈，并可能导致器件损坏。
总之，485的气体放电管内部闪烁是由电子与气体分子或原子发生碰撞，引起分子或原子的光致激发和退激发过程产生的。
闪烁效果的强度和频率取决于放电管内部电离和激发过程的强度和频率，以及工作条件的调整。
通过调整电压和电流密度，我们可以控制闪烁效果的强度和频率，从而实现对气体放电管的控制和应用。
荧光灯结构与工作原理
荧光灯由气体放电管、镉钡短弧荧光灯和电子镇流器三个部分组成。
气体放电管主要包括玻璃灯管、电极和发射剂。
气体放电管的工作原理是，在管内注入一定压强的气体，两端的电极加电压形成电场。
当电压达到临界值时，电场强到足以使电子撞击到气体原子或分子上，使其激发，从而发射出紫外光。
为了使荧光灯能发出可见光，管内充有荧光粉，它能吸收紫外光并转换成可见光。
荧光粉的种类和组成决定了荧光灯的发光颜色。
电子镇流器用于控制荧光灯的电流和电压，以稳定荧光灯的工作状态和延长寿命。
电子镇流器通过限流、起动和保护等功能，提供稳定和高效的电源供应给荧光灯。
气体放电管的工作原理是
气体放电管的工作原理是通过在气体中施加高压电场，使得气体分子发生电离，产生带电粒子和电子。
这些带电粒子和电子在电场作用下受到加速，并与气体分子碰撞，产生激发态和离子态的气体分子。
当这些激发态和离子态的气体分子回到基态时，会发射出电磁辐射，产生特定的光谱。
这个现象被称为放电放射。
不同的气体放电管具有不同的工作原理，包括气体放电管（如荧光灯）、气体放电激光器、气体放电显像管等。
气体放电管工作原理
气体放电管工作原理
当外加电压增大到超过气体的绝缘强度时，两极间的间隙将放电击穿，由原来的绝缘状态转化为导电状态，导通后放电管两极之间的电压维持在放电弧道所决定的残压水平。
五极放电管的主要部件和两极、三极放电管基本相同，有较好的放电对称性，可适用于多线路的保护。
（常用于通信线路的保护）两极放电管的放电分散性比较大，在使用两极放电管时，可能将共模过电压转变为差模过电压。
系统中加在放电管两端的系统正常运行电压应低于维持放电的电压，否则会产生续流问题。
维持辉光放电的电压值比维持弧光放电的电压值要大。
系统中加在放电管两端的系统正常运行电压应低于维持放电的电压，否则会产生续流问题。
维持辉光放电的电压值比维持弧光放电的电压值要大。
