全套天车滑触线安装技术交底(通用)

/product.asp?specid=11扬州市天海滑线电气有限公司一、产品特点THGH刚体滑触线由燕尾槽铜棒和高刚度工字钢构成，其嵌装工艺保证了铜棒和工字钢的紧密结合，采用高强度专用绝缘子作支撑，从而组成向各种起重机械设备馈电的移动滑触线。

其滑线截面如下图所示。

二、产品型号与规格三、刚体滑线系列配件图四、滑触线的安装滑触线的具体安装方式，我公司将根据用户设计要求及时提供详细补充材料，现就上部滑触式通常安装顺序简述如下：1)安装支架原则上支架应与行车路轨垂直安装，所有支架应与行车路轨保持水平。

安装间距为2m一套。

为了保证刚体滑线的整体直线，要求支架安装纵向误差不得超出1cm，横向误差不超过2cm。

2）安装方式滑触线的安装方式分为上面滑触、下面滑触和侧面滑触三种，通常采用上面滑触。

滑触线的安装支架一般为1.5-2米一个，特殊情况亦可采取加强措施，适当扩大距离，三根滑触线之间的相间距离为400mm，如为低阻抗滑触线，相间距离可扩大到450mm。

3）安装绝缘子组件将绝缘子组件固定在支架的预留间隙孔上，确保绝缘子整体直线。

4）连接滑线将刚体滑线两端用连接专用夹板固定，拧紧螺丝，保证滑线接头处平整即可，滑线连接夹板长度为18~22cm，连接后接头间隙为3-5(mm)。

5）安装温度补偿装置为了防止刚体因温度变化引起的膨胀，一般刚体滑线都设计温度补偿装置，本厂将按设计要求特别制作。

安装时将温度补偿装置直接固定于两刚体滑线之间，为保证刚体滑线在温度变化的情况下进行伸缩，结合现场温度，调节好膨胀间隙。

温度补偿原理是什么为消除温度的变化给电路带来的影响,使用一些温敏元件(或导线)来抵消此影响金属导体的电阻却随着温度升高而增加1.为什么一般绝缘材料的绝缘电阻随着温度的升高而减小，而金属导体的电阻却随着温度升高而增加?答：一般绝缘材料可认为是一个电阻系数很大的导电体，其导电性质是离子性的，而金属导体的导电性质是自由电子性的。

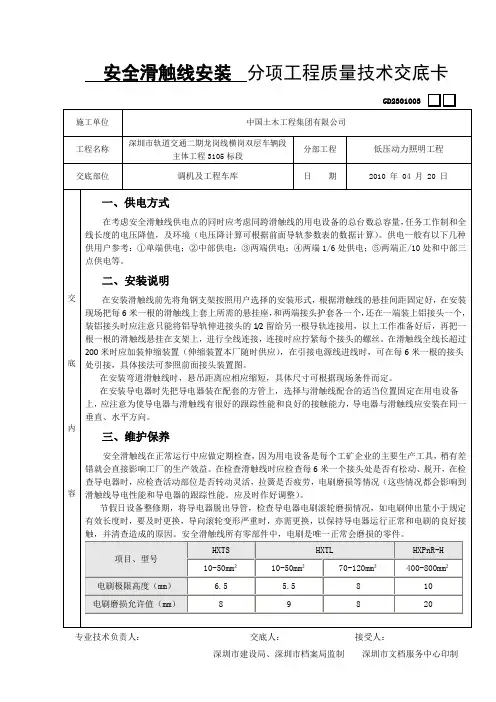

滑触线安装技术方案第一篇：滑触线安装技术方案滑触线安装技术方案烧结机主厂房、主抽风机厂房、筛分楼厂房粉尘较大、环境恶劣，为保证行车电气设备的可靠运行，满足105M2烧结车间的正常生产，急需对105M2烧结厂房安全滑触线进行改造：一、滑触线使用环境恶劣，建议使用铝护套，以防止粉尘侵入，保证滑触线经久耐用、正常运行。

二、针对烧结厂房维修期间吊运更加频繁，无法停电维修的情况下，可将滑触线安装位置改在驾驶室侧厂房，确保行车的正常使用。

但请将行车滑触线的电源线迁到驾驶室侧厂房，以保证改造的顺利进行。

三、滑触线安装分案：a.先安支架定出几个水平点，用水平线从头拉到尾，必须用软的水平线沿水平线按顺序安装支架（支架不能上下高低不平，支架要固定牢固）。

b.吊挂夹和连接板螺栓拧紧不能松动，连接盒两半要对称，用自攻螺钉固定好。

滑触线必须调直，三线间距必须一致。

c.安装集电器方式，槽钢尺寸为140*10，焊接在行车上，必须垂直直线，集电器方钢焊接在槽钢上，水平直角90 º，上下左右必须一致。

滑触线底部至方钢的上菱尺寸7-8cm的距离.第二篇：安全滑触线安全滑触线又称安全滑线，滑触线，滑线。

安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。

相间距为80mm，防护外壳为工程塑料和铝塑合金型两种材料，导体为铝合金(内镶不锈钢条)或纯铜。

不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环境。

300A以下规格可根据用户需要制作各种半径的圆、弧线。

安全滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。

目前普遍采用安全滑触线（管式，封闭），单极组合滑触线，刚体滑触线，多级管式安全滑触线，无接缝安全滑触线，电缆安全滑触线，工字钢电缆滑车等，在防护等级、绝缘方面有很大改进，安全可靠。

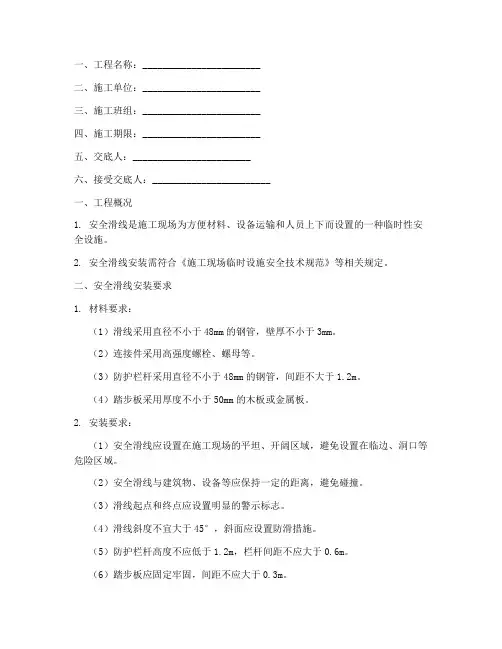

一、工程名称：________________________二、施工单位：________________________三、施工班组：________________________四、施工期限：________________________五、交底人：________________________六、接受交底人：________________________一、工程概况1. 安全滑线是施工现场为方便材料、设备运输和人员上下而设置的一种临时性安全设施。

2. 安全滑线安装需符合《施工现场临时设施安全技术规范》等相关规定。

二、安全滑线安装要求1. 材料要求：（1）滑线采用直径不小于48mm的钢管，壁厚不小于3mm。

（2）连接件采用高强度螺栓、螺母等。

（3）防护栏杆采用直径不小于48mm的钢管，间距不大于1.2m。

（4）踏步板采用厚度不小于50mm的木板或金属板。

2. 安装要求：（1）安全滑线应设置在施工现场的平坦、开阔区域，避免设置在临边、洞口等危险区域。

（2）安全滑线与建筑物、设备等应保持一定的距离，避免碰撞。

（3）滑线起点和终点应设置明显的警示标志。

（4）滑线斜度不宜大于45°，斜面应设置防滑措施。

（5）防护栏杆高度不应低于1.2m，栏杆间距不应大于0.6m。

（6）踏步板应固定牢固，间距不应大于0.3m。

（7）连接件应采用高强度螺栓、螺母连接，确保连接牢固。

三、安全滑线安装步骤1. 施工准备：（1）根据设计图纸，确定安全滑线的起点、终点和斜度。

（2）准备安装材料、工具和设备。

（3）对施工人员进行安全技术交底。

2. 搭设支架：（1）根据设计图纸，在安全滑线起点和终点处搭设支架。

（2）支架采用直径不小于48mm的钢管，间距不大于1.2m。

（3）支架底部应与地面固定牢固。

3. 安装滑线：（1）将钢管沿支架铺设，确保滑线与支架平行。

（2）连接钢管，采用高强度螺栓、螺母连接。

（3）检查滑线水平度和斜度，确保符合要求。

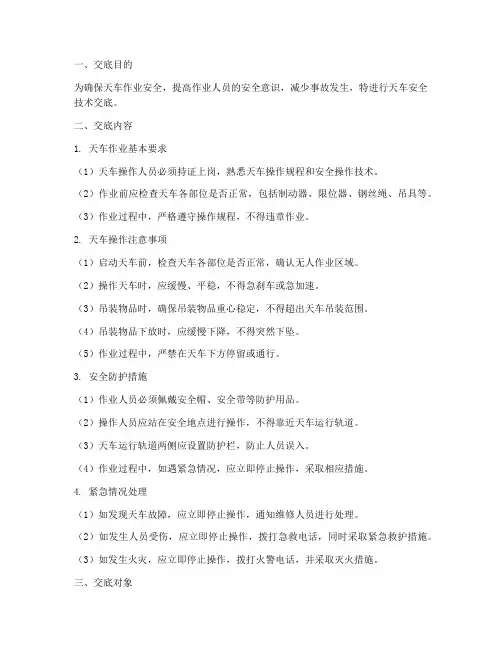

一、交底目的为确保天车作业安全，提高作业人员的安全意识，减少事故发生，特进行天车安全技术交底。

二、交底内容1. 天车作业基本要求（1）天车操作人员必须持证上岗，熟悉天车操作规程和安全操作技术。

（2）作业前应检查天车各部位是否正常，包括制动器、限位器、钢丝绳、吊具等。

（3）作业过程中，严格遵守操作规程，不得违章作业。

2. 天车操作注意事项（1）启动天车前，检查天车各部位是否正常，确认无人作业区域。

（2）操作天车时，应缓慢、平稳，不得急刹车或急加速。

（3）吊装物品时，确保吊装物品重心稳定，不得超出天车吊装范围。

（4）吊装物品下放时，应缓慢下降，不得突然下坠。

（5）作业过程中，严禁在天车下方停留或通行。

3. 安全防护措施（1）作业人员必须佩戴安全帽、安全带等防护用品。

（2）操作人员应站在安全地点进行操作，不得靠近天车运行轨道。

（3）天车运行轨道两侧应设置防护栏，防止人员误入。

（4）作业过程中，如遇紧急情况，应立即停止操作，采取相应措施。

4. 紧急情况处理（1）如发现天车故障，应立即停止操作，通知维修人员进行处理。

（2）如发生人员受伤，应立即停止操作，拨打急救电话，同时采取紧急救护措施。

（3）如发生火灾，应立即停止操作，拨打火警电话，并采取灭火措施。

三、交底对象天车操作人员、现场管理人员、施工负责人等相关人员。

四、交底时间根据实际作业需求，可随时进行安全技术交底。

五、交底要求1. 作业人员应认真听取安全技术交底内容，确保掌握安全操作技术。

2. 作业人员应严格遵守操作规程，确保天车作业安全。

3. 现场管理人员应加强对天车作业的监督检查，确保作业安全。

4. 施工负责人应定期组织安全技术交底，提高作业人员的安全意识。

六、附则1. 本安全技术交底模板适用于天车作业。

2. 如有特殊情况，可根据实际情况进行修改。

3. 本安全技术交底模板自发布之日起实施。

（注：以上模板仅供参考，具体内容可根据实际情况进行调整。

）。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改天车轨道安装安全技术交底(通用版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.天车轨道安装安全技术交底(通用版)天车轨道安装安全注意事项：1.所有施工人员必须熟悉本次施工的工程内容和施工方法。

2.施工人员必须遵守各自工种的安全操作规程，进入施工现场必须带安全帽，登高作业必须系安全带穿防滑鞋。

3.严禁双重作业，登高作业所有的工具、物料必须用系绳索的工具袋传递，不准抛掷。

4.吊装前必须仔细检查起重所有工具、绳索、索具和起吊环的完好性及强度，不合格的严禁使用。

5.吊装时在起重机作业面范围内应设警戒线，不准在受力索具附近停留或通过，严禁在起吊物下站人，更不准站在起重物上，并设专人监护看管。

6.吊装前会同吊车司机先到施工现场勘察场地，讲情吊装方案，求得吊车司机认同。

7.在正式起吊前，应将机件设备试吊离地200mm左右，检查钢丝绳受力情况，重心是否适当，确认无问题后才能正式起吊。

8.起重作业使用的索具安全系数：捆绑绳大于8倍，牵引绳大于5倍，缆风绳大于3.5倍，钢丝绳与吊物尖角接触处必须垫胶扳或木板加以保护，严防尖锐物切断钢丝绳。

9.起吊作业时作业人员必须信号统一，明确专人指挥。

10.电氧焊人员应持证上岗，遵守其操作规程，现场应配置灭火器2个和沙箱以防火灾，及时清理施工现场废旧杂物，消除火灾隐患，要文明施工。

11.临时用电应由专业电工负责接线维护，临时用电的停电的停送电要遵守《电业安全规程》的规定。

多级管式滑线一、产品概述DHG、DHGJ安全滑接输电装置（安全滑触线）是目前发达国家日益重视的一种安全、可靠、新颖的移动输电装置，是替代钢质裸滑线和电缆卷筒等供电的理想产品。

DHG、DHGJ装置是在特殊配置的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，导管内装有配合紧凑、移动灵活的集电器，能在地哦那个受电设备如起重机、电动葫芦、悬挂输送机等设备的拖动下同步移动，同时通过在集电器上配置的多极电刷在铜导轨上华东接触，将铜导轨上的电源或信号可靠地输送给移动手电设备。

产品适应于输送交流660V以下，直流1000V以下，可作动力或信息传输用。

产品特点：安全：该产品外壳防护等级可达IP23级，防雨雪冰冻、放异物触及、产品经过多种试验环境、绝缘性能的严格考核，操作、维护人员触及输电导管的外部无任何危险。

可靠：该产品集电器在导管内行走，输电铜导轨嵌在导管中，所以集电器行走轨道与铜导轨相对位置恒定，集电器电刷与铜导轨始终在恒压状况下接触，保证了接触的可靠性。

电刷由具有高导电性能、高耐磨性能的金属陶瓷材料制成。

集电器移动灵活，定向性能好，能有效控制接触电弧和串弧现象。

经济：该产品结构简单，由于以铜代钢导电，与铜质裸线相比节点15%，且大大节省材料和安装费用。

方便：DHG与DHGJ装置集多极母线于一根导管中，安装简便，其固定支架、连接、悬吊装置均以标准件提供，装拆、调整、维修十分方便。

产品用途：DHG与DHGJ滑接输电装置适用于以下场合传输电能和控制信息：电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备；移动式电动工具、照明器具、自动生产线、检测线等一切需移动受电的设施与场所。

产品型号和类别：a.输电导管：b.集电器：二、滑接导管界面和技术参数A.铝合金外壳三、主要技术指标环境温度：普通型：-15℃-55℃海拔高度：≤2000m安装类别；Ⅲ类周围空气湿度：<90% -40℃-85℃-40℃-105℃四、产品组件介绍1.直线型输电导管：承载电流，提供直线移动轨道（图4.1）铝合金外壳与工程塑料外壳导管标准长度4米2.弧形输电导管：承载电流，提供弧形移动轨道（图4.2）以下各种规格导管可提供弧形段：3.悬吊与固定部件（图4.3）A、固定悬吊夹：（a）镀锌钢件，根据需要配置。

滑触线的安装与使用安装说明在安装滑触线前先将角钢支架依据用户选择的安装形式，依据滑触线的悬挂间距固定好，在安装现场把每6米一根的滑触线上套上所需的悬挂座，和两端接头护套各一个，还在一端装上铝接头一个，装铝接头时应留意只能将铝导轨伸进接头的1/2留给另一根导轨连接用，以上工作预备好后，再把一根一根的滑触线悬挂在支架上，进行全线连接，连接时应拧紧每个接头的螺丝。

在滑触线全线长超过200米时应加装伸缩装置（伸缩装置本厂随时供应），在引接电源线进线时，可在每6米一根的接头处引接。

在安装弯道滑触线时，悬吊距离应相应缩短，详细尺寸可依据现场条件而定。

在安装导电器时先把导电器装在配套的方管上，选择与滑触线协作的适当位置固定在用电设施上，应留意为使导电器与滑触线有很好的跟踪性能和良好的接触力量，导电器与滑触线应安装在同一垂直、水平方向。

维护保养为了保证滑触线正常运行，延长其使用寿命，扬州市大中电气认为在滑触线投入运行后，应对其进行定期检修。

1、电刷：应依据移动用电设施使用状况每1—3个月检查一次。

重点检查集电器电刷的磨损状况，若磨损量25mm时，必需更换。

检查时若发觉电刷松动或发生磨损偏斜时，应查明缘由，准时处理。

2、集电器：至少每季度检查一次。

重点检查紧固件有无松动、移位及塑料件和活动件磨损状况，检查弹簧拉力（集电器电刷与导轨的接触压力应保持肯定压力（见下表发觉问题准时处理。

3、连接件：至少每年检查一次。

重点检查紧固螺栓、焊缝及支撑件是否松动、锈蚀、移位等，发觉问题，准时处理。

4、日常检查：重点检查轨道的平直度有无明显偏差（大于20mm）、错位，绝缘爱护件有无脱落、断裂、破损，不锈钢“V”型槽有无翘起；轨道上有无异物及导电粉尘等。

必要时应检测其绝缘电阻是否符合要求（相间绝缘电阻应25MQ）O特殊对行车轨道重合度、轨距、倾斜度等偏差较大，使用频繁、车间粉尘过大、温度较高及有水、酸、碱、雾和室外使用的环境，必需加强日常检查与维护。

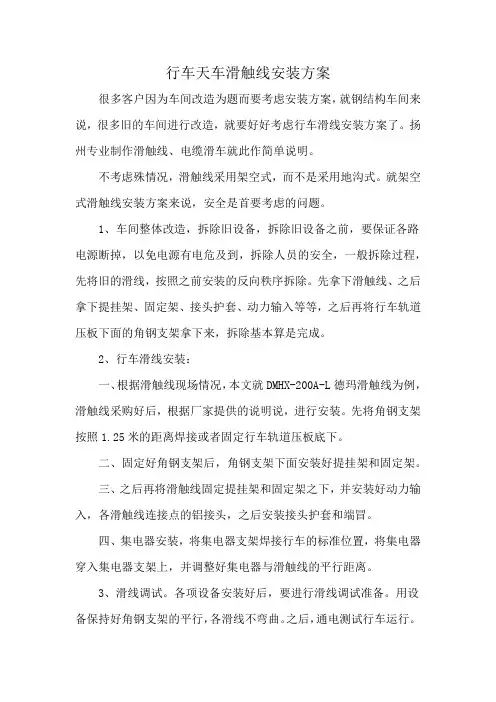

行车天车滑触线安装方案
很多客户因为车间改造为题而要考虑安装方案，就钢结构车间来说，很多旧的车间进行改造，就要好好考虑行车滑线安装方案了。

扬州专业制作滑触线、电缆滑车就此作简单说明。

不考虑殊情况，滑触线采用架空式，而不是采用地沟式。

就架空式滑触线安装方案来说，安全是首要考虑的问题。

1、车间整体改造，拆除旧设备，拆除旧设备之前，要保证各路电源断掉，以免电源有电危及到，拆除人员的安全，一般拆除过程，先将旧的滑线，按照之前安装的反向秩序拆除。

先拿下滑触线、之后拿下提挂架、固定架、接头护套、动力输入等等，之后再将行车轨道压板下面的角钢支架拿下来，拆除基本算是完成。

2、行车滑线安装：
一、根据滑触线现场情况，本文就DMHX-200A-L德玛滑触线为例，滑触线采购好后，根据厂家提供的说明说，进行安装。

先将角钢支架按照1.25米的距离焊接或者固定行车轨道压板底下。

二、固定好角钢支架后，角钢支架下面安装好提挂架和固定架。

三、之后再将滑触线固定提挂架和固定架之下，并安装好动力输入，各滑触线连接点的铝接头，之后安装接头护套和端冒。

四、集电器安装，将集电器支架焊接行车的标准位置，将集电器穿入集电器支架上，并调整好集电器与滑触线的平行距离。

3、滑线调试。

各项设备安装好后，要进行滑线调试准备。

用设备保持好角钢支架的平行，各滑线不弯曲。

之后，通电测试行车运行。

4、行车滑线安装突况，如果遇到行车调试运行时，集电器打火花，需要检查一下导轨接头，适当磨合电刷，同时要保证60%接触面积。

天车滑触线基础知识与安装多级管式滑线一、产品概述DHG、DHGJ安全滑接输电装置（安全滑触线）是目前发达国家日益重视的一种安全、可靠、新颖的移动输电装置，是替代钢质裸滑线和电缆卷筒等供电的理想产品。

DHG、DHGJ装置是在特殊配置的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，导管内装有配合紧凑、移动灵活的集电器，能在地哦那个受电设备如起重机、电动葫芦、悬挂输送机等设备的拖动下同步移动，同时通过在集电器上配置的多极电刷在铜导轨上华东接触，将铜导轨上的电源或信号可靠地输送给移动手电设备。

产品适应于输送交流660V以下，直流1000V以下，可作动力或信息传输用。

产品特点：安全：该产品外壳防护等级可达IP23级，防雨雪冰冻、放异物触及、产品经过多种试验环境、绝缘性能的严格考核，操作、维护人员触及输电导管的外部无任何危险。

可靠：该产品集电器在导管内行走，输电铜导轨嵌在导管中，所以集电器行走轨道与铜导轨相对位置恒定，集电器电刷与铜导轨始终在恒压状况下接触，保证了接触的可靠性。

电刷由具有高导电性能、高耐磨性能的金属陶瓷材料制成。

集电器移动灵活，定向性能好，能有效控制接触电弧和串弧现象。

经济：该产品结构简单，由于以铜代钢导电，与铜质裸线相比节点15%，且大大节省材料和安装费用。

方便：DHG与DHGJ装置集多极母线于一根导管中，安装简便，其固定支架、连接、悬吊装置均以标准件提供，装拆、调整、维修十分方便。

产品用途：DHG与DHGJ滑接输电装置适用于以下场合传输电能和控制信息：电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备；移动式电动工具、照明器具、自动生产线、检测线等一切需移动受电的设施与场所。

产品型号和类别：a.输电导管：b.集电器：二、滑接导管界面和技术参数A.铝合金外壳三、主要技术指标环境温度：普通型：-15℃-55℃海拔高度：≤2000m安装类别；Ⅲ类围空气湿度：<90% -40℃-85℃ -40℃-周105℃四、产品组件介绍1.直线型输电导管：承载电流，提供直线移动轨道（图4.1）铝合金外壳与工程塑料外壳导管标准长度4米2.弧形输电导管：承载电流，提供弧形移动轨道（图4.2）以下各种规格导管可提供弧形段：3.悬吊与固定部件（图4.3）A、固定悬吊夹：（a）镀锌钢件，根据需要配置。

【最新精选】天车滑触线安装技术交底行车滑触线安装技术交底一前言:转炉炼钢工程中最重要的起重设备是转炉车间行车(天车)。

其中给行车供电的滑触线的安装质量是保证行车正常运行的关键施工工序。

二滑触线的安装:(一):产品特点:根据目前在高温、高湿、高灰尘的恶劣环境下或需要高电压、大电流的供电方式，如炼钢、铸造等，采用普通的安全滑线已不能满足要求,使用轻轨滑触线进行供电，安装空间大且阻抗大，浪费严重。

本工程采用DKF型复合式刚体滑触线。

运行可靠,不会发生电源断电故障.主要特点是:适用于高温.高粉尘.高腐蚀气体等恶劣环境.机械强度大,不宜弯曲变形.能耐受强大的短路冲击电流. 采用铜质导体,可大幅度降低电能损耗.可通过添加辅助电缆的方式来减小电抗.安装、维修更加方便，维修次数明显减少。

1分低压型和高压型两种.广泛应用于炼焦\炼钢\铸造等高温场合. (二)钢体滑触线安装安装流程图施工准备支架制作、安装滑触线安装备装集电器安装电缆连接1( 滑触线支架的制作与安装滑触线通过绝缘子被固定在滑触线支架上,桥式起重机滑触线支架固定在起重机结构钢梁上,安装支架时,先装好两端两个支架，终端支架距滑触线末端应不大于800mm.(支架安装距离:直线部分为1.5m.)在两支架中间拉条细钢丝,依次按顺序装上中间支架,使水平和垂直都达到质量要求. 滑触线的支架制作图见附图:滑触线支架等非带电金属部件，均应涂防锈漆2( 绝缘子的安装绝缘子.绝缘套不应有机械损伤或缺陷,表面应清洁，绝缘性能良好.2320T天车滑触线电源采用3KV电压供电，为此采用FJY—145高压型绝缘子。

将支座和绝缘子安装在滑触线支架上固定直。

由于采用3KV电压供电,因此在安装支持件(由支座和绝缘子组成)前,需要对绝缘子和集电器进行绝缘耐压试验，进行检测.确保绝缘正常. 3. 滑触线的安装固定根据设计图纸,滑触线采用三相四线制DKF型复合式刚体低阻抗铜滑线,侧装侧滑式安装. 高压安装时，相间距不得小于450mm。

起重机安全滑触线安装安全滑触线，起重机滑触线，天车滑触线，行车滑触线又称滑触线，滑线，安全滑线。

安全滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/ 根或者 6 米/ 根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。

起重机安全滑触线安装：一、根据滑触线现场情况，滑触线采购好后，根据厂家提供的说明说，进行安装。

先将角钢支架按照 1.25 米的距离焊接或者固定在行车轨道压板底下。

二、固定好角钢支架后，在角钢支架下面安装好提挂架和固定架。

三、之后再将滑触线固定在提挂架和固定架之下，并安装好动力输入，各滑触线连接点的铝接头，之后安装接头护套和端冒。

四、集电器安装，将集电器支架焊接在行车的标准位置，将集电器穿入集电器支架上，并调整好集电器与滑触线的平行距离。

作为可以给起重的大、小车供电的重要部分，起重机安全滑触线的安装只是知道安装方法是不够的，安装时还应符合相关安装要求，如：一：位置。

首先是起重机安全滑触线安装的位置选择。

应尽量选择靠近传动机构的区域，并且和移动被供电设施在同一边来作为起重机安全滑触线的安装位置。

同时，还要确保该区域不会有剧烈震动、异物冲击等情形发生，并远离高温高热源点。

二：通道方便。

为了安全起见，起重机安全滑触线的安装应尽量避免对人员和运输物料造成通行障碍。

鉴于设备可能会发生故障，安装时还要考虑到维修人员在维修设备时是否方便。

三：检查。

安装前要先检查起重机安全滑触线的组件是否符合要求，不合格的一律更换掉。

安装好后也要注意检查以免存在潜在隐患或是有遗漏。

安装好之后还要进行调试：各项设备安装好后，要进行滑线调试准备。

用专用设备保持好角钢支架的平行，各滑线不弯曲。

之后，通电测试行车运行。

还有一点，选单梁、双梁起重机安全滑触线推荐你选择质量好、品牌好、信誉好的企业，如前卫滑触线。

多级管式滑线一、产品概述DHG、DHGJ安全滑接输电装置（安全滑触线）是目前发达国家日益重视的一种安全、可靠、新颖的移动输电装置，是替代钢质裸滑线和电缆卷筒等供电的理想产品。

DHG、DHGJ装置是在特殊配置的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，导管内装有配合紧凑、移动灵活的集电器，能在地哦那个受电设备如起重机、电动葫芦、悬挂输送机等设备的拖动下同步移动，同时通过在集电器上配置的多极电刷在铜导轨上华东接触，将铜导轨上的电源或信号可靠地输送给移动手电设备。

产品适应于输送交流660V以下，直流1000V以下，可作动力或信息传输用。

产品特点：安全：该产品外壳防护等级可达IP23级，防雨雪冰冻、放异物触及、产品经过多种试验环境、绝缘性能的严格考核，操作、维护人员触及输电导管的外部无任何危险。

可靠：该产品集电器在导管内行走，输电铜导轨嵌在导管中，所以集电器行走轨道与铜导轨相对位置恒定，集电器电刷与铜导轨始终在恒压状况下接触，保证了接触的可靠性。

电刷由具有高导电性能、高耐磨性能的金属陶瓷材料制成。

集电器移动灵活，定向性能好，能有效控制接触电弧和串弧现象。

经济：该产品结构简单，由于以铜代钢导电，与铜质裸线相比节点15%，且大大节省材料和安装费用。

方便：DHG与DHGJ装置集多极母线于一根导管中，安装简便，其固定支架、连接、悬吊装置均以标准件提供，装拆、调整、维修十分方便。

产品用途：DHG与DHGJ滑接输电装置适用于以下场合传输电能和控制信息：电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备；移动式电动工具、照明器具、自动生产线、检测线等一切需移动受电的设施与场所。

产品型号和类别：a.输电导管：b.集电器：二、滑接导管界面和技术参数A.铝合金外壳三、主要技术指标环境温度：普通型：-15℃-55℃海拔高度：≤2000m安装类别；Ⅲ类周围空气湿度：<90% -40℃-85℃-40℃-105℃四、产品组件介绍1.直线型输电导管：承载电流，提供直线移动轨道（图4.1）铝合金外壳与工程塑料外壳导管标准长度4米2.弧形输电导管：承载电流，提供弧形移动轨道（图4.2）以下各种规格导管可提供弧形段：3.悬吊与固定部件（图4.3）A、固定悬吊夹：（a）镀锌钢件，根据需要配置。

1580m3高炉项目天车滑触线技术规格书总设计师室审审核设计XXX有限公司2011年9月一、总则1、本技术规格书适用于XXX有限公司1580m3高炉项目滑触线及配套附件。

它提出了对设备本体及附件的功能设计、结构、性能、安装等方面的技术要求及供货范围。

2、本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准、国家标准和本规格书的优质产品。

3、如果卖方没有以书面形式对本规格书的条文提出异议，则意味着卖方提供的设备完全符合本规格书的要求。

4、本规格书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

5、本技术规格书未尽事宜，由买、卖双方协商确定。

二、标准和规范包括卖方向其他厂商购买的所有组件和设备，都应是符合相应的标准规范或法规的最新版本或其修正本的要求。

三、环境条件环境温度：-10℃～﹢50℃相对湿度：＜95％海拔高度：＜1000m地震烈度：8度污秽等级：3级防污安装地点：户内（外）四、技术要求1、刚体滑触线⑴刚体滑触线采用铜钢复合型，由燕尾槽铜棒和高钢度“工”字钢构成，镶嵌工艺须保证铜棒和“工”字钢的紧密结合，以提高滑线的强度、刚度和使用寿命。

⑵采用全绕性连杆结构集电器并能保证与滑触线的可靠接触运行可靠，绝不发生电源中断故障。

⑶可使用于高温、高湿、高粉尘、高腐蚀等恶劣环境。

⑷机械强度大，不易弯曲变形，能承受强大的短路冲击电流。

⑸导电体采用铜导体，电阻值小，单位长度的电压压降低，保证导线电能损耗少。

⑹添加辅助电缆后，可组成低阻抗滑触线，线路阻抗成倍降低。

⑺滑触线散热面大，结构紧凑简单，安装维修方便。

⑻滑触线导体材质为含铜量为99.95%以上的电工用紫铜，铜截面为梯形，标称面积不小于85mm2，误差范围不大于国标，额定电流不小于300A，额定电压400V，绝缘电压660V，滑触线极端取电位置电压压降小于5%。

导体导电率为98%，布氏硬度HB最小为65，抗拉强度为：206-380牛/毫米平方以上。

滑触线如何安装滑触线安装首先熟悉所有起重机的概况,结构特点,然后根据现场动力输入点设置车间长度再进行安装,以下以单极滑触线为例列出安装程序和要求:1.安装滑触线支架,用焊接或膨胀螺栓按规定间距把角钢支架安装在轨道梁上.支架的架设是滑触线安装质量的关键,是保证滑触线平整性和使用性的重要环节,必须保证支架在整条线上的平整性,角钢的伸出尺寸一致,角钢要平行不能歪斜.有长方孔角钢的平面在一个水平面内,厂方孔要在一条线上.一般可用钢丝拉线找平找正.轻型滑触线两支架间距1.5m2.把提挂架安装在角钢支架上.此时螺母不要拧紧,待滑触线安装调整后再打紧.3.安装滑触线接头护套.把滑触线装入提挂架的卡口内卡住(重型线的提挂夹已安装在导线上).滑触线装好后调平,旋紧挂架的螺母.把接头装入第一组导线的另一端,同样方法安装第二组滑触线.用接头将两根滑触线连接好,装上接头护套,将滑触线调平,紧固.依此装好全部滑触线.注意接头处应平滑,间隙&lt;0.5mm.4.安装动力输入段.按照设计好的供电方式安装动力输入段,一定要旋紧,再装上护罩.5.装护套固定夹. 按设计方案安装固定夹,一线两个6.装端头护套. 在滑触线的两头安装端套,也可在吊挂前提前装上.7.检查. 整条滑触线安装好后应认真检查,滑触线要平直,间距要一致,且滑触线应与起重机道轨平行,偏差≤5mm,悬挂要旋紧,接头处要平滑.8.安装集电器及其支架. 滑触线安装好后,即可安装集电器,(1)集电器支架中心线必须与滑触线下部护套低平面的距离为H=155mm,即集电器触靴放入滑触线︿型槽时,集电器连杆必须水平.(2)M座必须安装水平且与滑触线平行.(3)滑触线︿型槽槽尖必须与集电器垂直中心线在同一垂直平面内.9.集电器的电缆线与用电设备的电缆线接好. 注意在接线前,应按常规检查电机的各项绝缘要求是否符合要求,若发现异常应检修或更换.10.接电源. 把电源线牢固的接在动力输入段上,注意压紧.11.试车. 先应空载试车,往复运行几个来回,若无异常应立即停车,切断电源,进行检查,排除故障.。

行车滑触线安装技术交底一前言:转炉炼钢工程中最重要的起重设备是转炉车间行车（天车）。

其中给行车供电的滑触线的安装质量是保证行车正常运行的关键施工工序。

二滑触线的安装:（一）：产品特点：根据目前在高温、高湿、高灰尘的恶劣环境下或需要高电压、大电流的供电方式，如炼钢、铸造等，采用普通的安全滑线已不能满足要求,使用轻轨滑触线进行供电，安装空间大且阻抗大，浪费严重。

本工程采用DKF型复合式刚体滑触线。

运行可靠,不会发生电源断电故障.主要特点是:适用于高温.高粉尘.高腐蚀气体等恶劣环境.机械强度大,不宜弯曲变形.能耐受强大的短路冲击电流.采用铜质导体,可大幅度降低电能损耗.可通过添加辅助电缆的方式来减小电抗.安装、维修更加方便，维修次数明显减少。

分低压型和高压型两种.广泛应用于炼焦\炼钢\铸造等高温场合.（二）钢体滑触线安装安装流程图1． 滑触线支架的制作与安装滑触线通过绝缘子被固定在滑触线支架上,桥式起重机滑触线支架固定在起重机结构钢梁上,安装支架时,先装好两端两个支架，终端支架距滑触线末端应不大于800mm.（支架安装距离:直线部分为1.5m.）在两支架中间拉条细钢丝,依次按顺序装上中间支架,使水平和垂直都达到质量要求. 滑触线的支架制作图见附图：滑触线支架等非带电金属部件，均应涂防锈漆2． 绝缘子的安装绝缘子.绝缘套不应有机械损伤或缺陷,表面应清洁，绝缘性能良好.320T天车滑触线电源采用3KV电压供电，为此采用FJY—145高压型绝缘子。

将支座和绝缘子安装在滑触线支架上固定直。

由于采用3KV电压供电,因此在安装支持件(由支座和绝缘子组成)前,需要对绝缘子和集电器进行绝缘耐压试验，进行检测.确保绝缘正常.3. 滑触线的安装固定根据设计图纸,滑触线采用三相四线制DKF型复合式刚体低阻抗铜滑线,侧装侧滑式安装. 高压安装时，相间距不得小于450mm。

在支撑件上安装刚体滑触线.安装滑触线需要根据安装图纸,事先计算好尺寸,确定滑触线温度补偿装置、滑线供电位置、检修段隔离装置及辅助电缆接线板位置.为了使集电器碳刷磨损均匀不致出现沟槽现象，滑线按齿形方案进行安装,如图。
