第十章 机件的表达方法

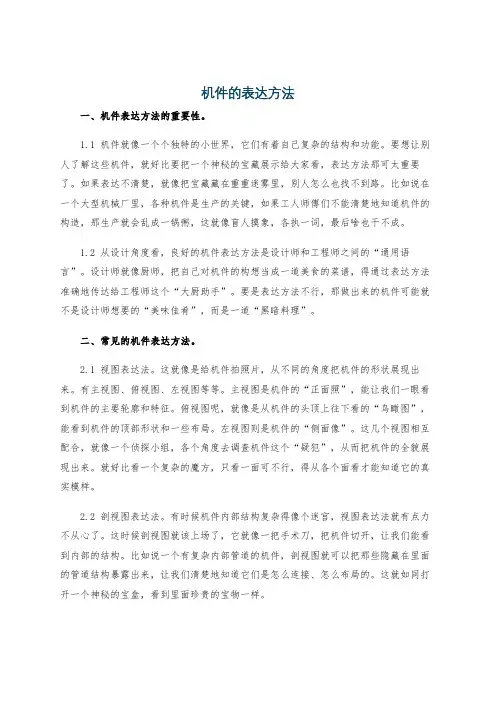

机件的表达方法一、机件表达方法的重要性。

1.1 机件就像一个个独特的小世界，它们有着自己复杂的结构和功能。

要想让别人了解这些机件，就好比要把一个神秘的宝藏展示给大家看，表达方法那可太重要了。

如果表达不清楚，就像把宝藏藏在重重迷雾里，别人怎么也找不到路。

比如说在一个大型机械厂里，各种机件是生产的关键，如果工人师傅们不能清楚地知道机件的构造，那生产就会乱成一锅粥，这就像盲人摸象，各执一词，最后啥也干不成。

1.2 从设计角度看，良好的机件表达方法是设计师和工程师之间的“通用语言”。

设计师就像厨师，把自己对机件的构想当成一道美食的菜谱，得通过表达方法准确地传达给工程师这个“大厨助手”。

要是表达方法不行，那做出来的机件可能就不是设计师想要的“美味佳肴”，而是一道“黑暗料理”。

二、常见的机件表达方法。

2.1 视图表达法。

这就像是给机件拍照片，从不同的角度把机件的形状展现出来。

有主视图、俯视图、左视图等等。

主视图是机件的“正面照”，能让我们一眼看到机件的主要轮廓和特征。

俯视图呢，就像是从机件的头顶上往下看的“鸟瞰图”，能看到机件的顶部形状和一些布局。

左视图则是机件的“侧面像”。

这几个视图相互配合，就像一个侦探小组，各个角度去调查机件这个“疑犯”，从而把机件的全貌展现出来。

就好比看一个复杂的魔方，只看一面可不行，得从各个面看才能知道它的真实模样。

2.2 剖视图表达法。

有时候机件内部结构复杂得像个迷宫，视图表达法就有点力不从心了。

这时候剖视图就该上场了，它就像一把手术刀，把机件切开，让我们能看到内部的结构。

比如说一个有复杂内部管道的机件，剖视图就可以把那些隐藏在里面的管道结构暴露出来，让我们清楚地知道它们是怎么连接、怎么布局的。

这就如同打开一个神秘的宝盒，看到里面珍贵的宝物一样。

2.3 局部放大图表达法。

当机件上有一些细小的部分，就像芝麻里的针尖一样小却又很关键的时候，局部放大图就派上用场了。

这就好比我们用放大镜去看那些小细节，把这些容易被忽略的部分放大展示出来。

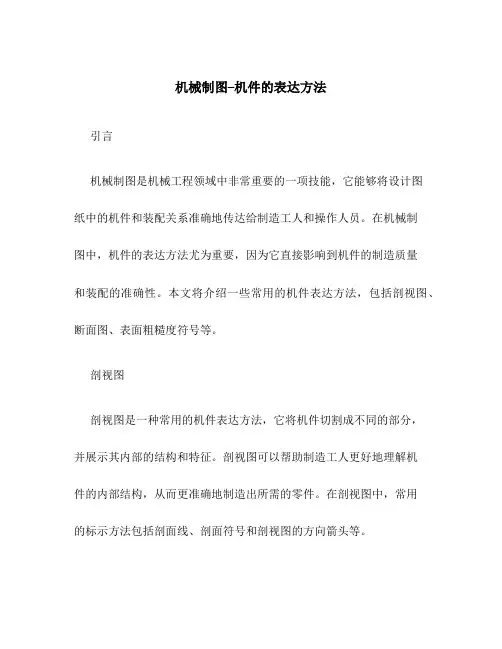

机械制图–机件的表达方法引言机械制图是机械工程领域中非常重要的一项技能，它能够将设计图纸中的机件和装配关系准确地传达给制造工人和操作人员。

在机械制图中，机件的表达方法尤为重要，因为它直接影响到机件的制造质量和装配的准确性。

本文将介绍一些常用的机件表达方法，包括剖视图、断面图、表面粗糙度符号等。

剖视图剖视图是一种常用的机件表达方法，它将机件切割成不同的部分，并展示其内部的结构和特征。

剖视图可以帮助制造工人更好地理解机件的内部结构，从而更准确地制造出所需的零件。

在剖视图中，常用的标示方法包括剖面线、剖面符号和剖视图的方向箭头等。

剖视图的制作需要遵循一些基本原则。

首先，剖视图的切面应该选择在最具代表性的位置，以展示机件的内部结构特征。

其次，剖视图的表达应该简洁明了，避免冗余和多余的信息。

最后，剖视图需要清晰标注尺寸和注释，以确保制造工人能够准确理解和执行。

断面图断面图是一种将机件的某一部分切开，并在图纸上展示其内部结构的表达方法。

与剖视图类似，断面图也能够帮助制造工人更好地理解机件的结构特征。

不同的是，断面图通常针对机件的某一特定部分，而不像剖视图展示整个机件。

在制作断面图时，需要注意一些要点。

首先，断面图应该选择在最具关键性的位置进行切割，以突出展示该部分的结构特点。

其次，断面图需要明确标示剖面线和断面符号，以帮助制造工人准确理解该部分的结构。

最后，断面图需要清晰标注尺寸和注释，以确保制造工人能够准确理解和执行。

表面粗糙度符号在机械制图中，表面粗糙度符号是用来表示机件表面粗糙度要求的一种图形符号。

它能够准确地传达设计师对于机件表面质量的要求，以便制造工人能够根据符号标示选择合适的工艺和加工方法。

表面粗糙度符号通常由一些线条、符号和数字组成。

其中，线条表示表面的特征，符号表示加工方法，数字表示表面粗糙度的数值。

常用的表面粗糙度符号有光洁度要求符号、加工方法符号和粗糙度数值符号等。

在制作表面粗糙度符号时，需要遵循国际标准和相关规范，确保符号的统一和准确。

机件的常用表达方法机件在工程领域那可是相当重要的存在呢，就像一个个小明星，得有合适的方式来表达它们的样子、结构啥的。

一、视图。

视图就像是给机件拍照片啦。

有基本视图，像从不同方向给机件来个特写，正前方的主视图，能让你一眼看到机件前面的模样，还有俯视图、左视图等等，就像从头顶和左边给机件拍照。

这些视图组合起来，就能让你对机件的整体形状有个大致的了解。

而且呀，视图之间还有一些投影规律呢，就像它们之间有个小默契，长对正、高平齐、宽相等，是不是听起来很有趣？就像它们在玩一种整齐划一的小游戏。

二、剖视图。

有时候机件内部结构很复杂，视图看不太清楚，这时候剖视图就闪亮登场啦。

它就像是把机件切开，让你看看里面的构造。

全剖视图呢，就从机件的中间一分为二，把内部结构完全暴露出来，就像打开一个神秘的盒子，把里面的宝藏都展示给你看。

半剖视图就比较含蓄一点，只切开一半，既能看到机件的外部形状，又能看到内部结构，就像犹抱琵琶半遮面的感觉，是不是很俏皮？局部剖视图则是只切开机件的一部分，把最想让你看到的内部结构展现出来，就像在机件上开个小窗户，偷偷看一眼里面的小秘密。

三、断面图。

断面图就像是从机件上切下一片来观察。

有移出断面图，就把切下来的那片单独拿出来给你看，就像从机件身上摘下一片小树叶，然后放在你面前仔细端详。

还有重合断面图，这个更有趣，就直接把断面图和视图重合在一起，就像给机件穿上了一件有特殊图案的衣服，这个图案就是断面图啦。

四、局部放大图。

当机件上有些小细节，小到在普通视图里看不清楚的时候，局部放大图就像一个放大镜一样。

它把那些小细节放大，让你能清楚地看到上面的纹路、小孔之类的。

就像你拿着放大镜看小昆虫身上的花纹一样，很神奇呢。

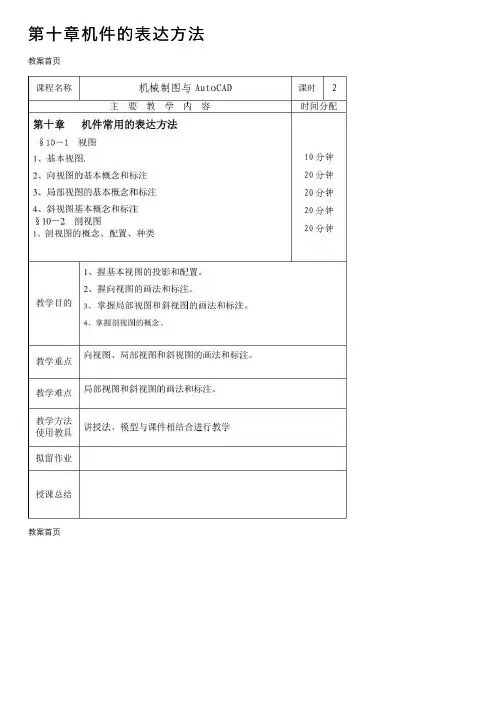

第⼗章机件的表达⽅法教案⾸页教案⾸页济源职业技术学院教案⾸页第⼗章机件常⽤的表达⽅法⼀、本章重点：1．基本视图、向视图、局部视图、斜视图的画法和标注。

2．斜视图的概念，全剖、半剖、局部剖视图的画法和标注。

3．断⾯图的概念、种类、画法和标注以及肋的规定画法。

⼆、本章难点：1．斜视图的概念，斜剖视图的画法与标注。

2．阶梯剖、旋转剖、复合剖的画法和标注。

3．移出断⾯和重合断⾯图的画法和标注。

三、本章要求：通过本章的学习，要掌握基本视图的画法，常⽤剖视图的画法和标注，断⾯图的画法和标注，⼀些简化画法和规定画法。

对机件的表达，做到：选择视图选择恰当，表达合理完整。

四、本章内容：§10－1 视图视图分为基本视图、向视图、局部视图和斜视图，主要⽤于表达机件的外形。

⼀、基本视图；当机件的外形复杂时，为了清晰地表⽰出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。

在原来的三个投影⾯的基础上，再增加三个互相垂直的投影⾯，从⽽构成⼀个正六⾯体的六个侧⾯，这六个侧⾯为基本投影⾯。

将机件放在正六⾯体内，分别向各基本投影⾯投射，所得的视图称为基本视图。

当六个基本视图按展开配置，⼀律不标注视图名⼆、向视图；在同⼀张图纸内，六个基本视图按配置时，可不标注视图的名称，如果不能按配置视图时，应在视图的上⽅标出名称（如“A”、“B”等），并在相应的视图附近⽤箭头指明投射⽅向，注上同样的字母，称为向视图，如图下所⽰。

三、局部视图；当采⽤⼀定数量的基本视图后，该机件上仍有部分结构尚未表达清楚，⽽有没有必要画出完整的基本视图时，可单独将这⼀部分的结构向基本投影⾯投影，所得的视图是⼀不完整的基本视图，称为局部视图。

局部视图尽可能的配置在箭头指明投影⽅向的这⼀边，并注上同样的字母。

当局部视图按投影关系配置，中间⼜没有其它视图时可省略标注。

在实际绘图时，⽤局部视图表达机件可使图形重点突出，清晰明确。

机件常用的表达方法
〔1〕局部剖视图一般用波浪线将未剖开的视图部分与局部剖部分分开。

波浪线可以看作
局部视图波浪线正确、错误画法局部结构为回转体的局部剖
是机件断裂处的轮廓线。

因此，波浪线不能超出机件的轮廓线，不能穿过中空处，不能与其它图线重合。

〔2〕当被剖切的局部结构为回转体时，允许以该结构的中心线作为局部剖视与视图的分界线。

〔3〕剖切位置明显的局部剖视图可以省略标注。

〔4〕假设中心线与粗实线重合，不宜采用半剖，宜采用局部剖。

剖切平面后面的结构应按原来的位置进行绘制。

(a) (b)
．几个平行的剖切平面
用几个平行于某一基本投影面的剖切平面剖开机件的方法称为阶梯剖。

为了表达上部的小孔和下部的空心圆柱体，只用一个剖切平面是不能表达清楚的，要用两个相互平行的剖切平面，分别通过上部小孔和下部空心圆柱体的轴线，剖开以后把左视图画成剖视图，这样，就可以在同一个剖视图上将小孔和空心圆柱体的结构表达清楚了。

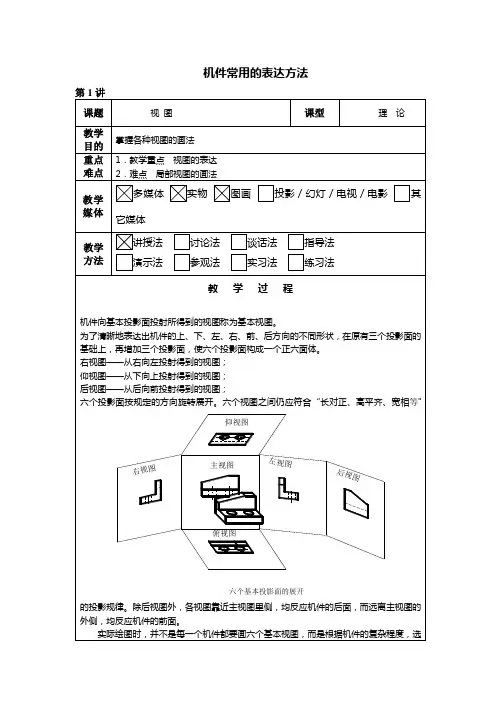

一、基本视图和其他视图教学过程：1、课前复习提问：三视图的“三等”关系与方位关系。

2、讲授新课：六个基本视图当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。

就得到六个视图，这六个视图是向基本投影面投影得到的视图，称为基本视图。

如下图。

尺寸关系：六个基本视图的尺寸仍符合“三等”关系：主视图、俯视图、仰视图长对正；主视图、左视图、右视图、后视图高平齐；左视图、右视图、俯视图、仰视图宽相等。

方位关系：（见上图）围绕主视图配置的视图，靠近主视图的一面均为后面。

其他视图：1、局部视图定义：将机件的某一部分向基本投影面投影所得的视图。

是一个不完整的基本视图。

画法：在图上方，标出“╳”向（其中“╳”为大写字母）并在相应的视图附近指明投影方向和相同的字母。

局部视图最好画在有关视图附近，并直接保持投影关系。

也可画在图纸内的其他地方，当表示投影方向的箭头标注在不同的视图上时，同一部位的局部视图图形可能不同。

局部视图的范围用波浪线表示。

当所表示的图形结构完整、而外轮廓线呈封闭时，则波浪线可省略。

2、斜视图：定义：机件向不平行任何基本投影面的平面进行投影所得的视图。

画法：只画出机件倾斜部分的真形，其余部分用波浪线断开。

当所表达的倾斜部分的结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。

画法一般按箭头所指的方向且符合投影关系配置。

但也可旋转画，标注为“╳向旋转”。

3、旋转视图定义：当机件某一部分的结构是倾斜的而该部分又具有回转轴线时，可将其旋转至与投影面平行的位置再进行投影。

一般不加任何标注。

作用：用于表达机件具有回转轴线的倾斜部分的外形。

（1）（2）教学过程：复习提问：剖视图的概念。

金属材料剖切符号的画法。

讲授新课：常见的几种剖视图按剖切范围分类，可分为全剖视图、半剖视图、局部剖视图三种。

1、全剖视图（1）定义：用剖切平面完全剖开机件所得的剖视图。
