本科电视原理试题及答案一、选择题（每题2分，共20分）1. 电视信号中的图像信号通常采用哪种调制方式？A. AMB. FMC. PMD. VSB-AM答案：D2. 下列哪种扫描方式是彩色电视中使用的？A. 逐行扫描B. 隔行扫描C. 顺序扫描D. 随机扫描答案：B3. 电视信号中的伴音信号通常采用哪种调制方式？A. AMB. FMC. PMD. SSB答案：B4. 电视接收机中的高频头主要作用是什么？A. 放大信号B. 频率变换C. 检波D. 调制答案：B5. 电视信号中的色差信号是如何产生的？A. 通过Y/C分量分离B. 通过RGB分量分离C. 通过模拟计算D. 通过数字计算答案：A6. 电视接收机中的行扫描电路主要负责什么？A. 水平方向的扫描B. 垂直方向的扫描C. 信号放大D. 信号调制答案：A7. 下列哪项不是电视信号中的色度信号？A. 亮度信号B. 色差信号C. 色同步信号D. 色度副载波答案：A8. 电视接收机中的显像管是如何工作的？A. 通过电子束撞击荧光屏B. 通过电磁场控制电子束C. 通过热能激发荧光粉D. 通过光能激发荧光粉答案：A9. 电视接收机中的中频放大器主要作用是什么？A. 提高信号的信噪比B. 降低信号的失真度C. 提高信号的稳定性D. 所有上述选项答案：D10. 下列哪项不是电视信号传输过程中的干扰？A. 电离层干扰B. 大气干扰C. 太阳黑子干扰D. 人为干扰答案：C二、填空题（每题2分，共20分）11. 电视信号中的________信号负责传输图像信息。
答案：视频12. 电视信号中的________信号负责传输声音信息。
答案：音频13. 电视接收机中的________电路负责将接收到的信号解调成视频和音频信号。
答案：解调14. 在电视技术中，________是指电视图像的垂直清晰度。
答案：线数15. 电视信号的________是指信号的频率范围。
答案：带宽16. 电视接收机中的________电路负责将天线接收到的微弱信号放大。
电视机原理与现代电视系统期末考试复习资料（参考）填空部分1.电子扫描的概念：将组成一帧图像的像素，按顺序转换成电信号的过程（或逆过程）称为扫描。
2.彩色三要素：彩色光通常可由亮度、色调和色饱和度三个物理量来描述，这三个量常被称为彩色三要素。
3.NTSC制、PAL制副载波的间置方式：NTSC制是1/2行间置，PAL制是1/4行间置。
4.图像信号、伴音信号的调制方式：图像信号的调制采用调幅调制方式，伴音信号的调制采用调频调制方式。
5.分辨率（字母含义）6.液晶高清数字电视接收系统由哪些部分组成：调谐器、数字电视信号解调单元、误码修正（FEC）、解密（DES）、解复用（Demux）、MPEG-2解码。
7.图像信号各种成分采用同步检波方法分离。
选择部分1.电视机在工作中突然停止，主要故障是什么：开关电源。
2.解码器所完成的任务是：将三个基色信号解调出来。
3.行场振荡的波形：行振荡器产生的行振荡信号的波形为矩形波；场振荡器产生的场振荡信号的波形为锯齿波。
4.PAL制带通滤波器色度信号的载波是4.43MHz。
PAL制解码器中4.43MHz带通滤波器的作用是从彩色全电视信号中取出色度和色同步信号。
5.逐行扫描、隔行扫描的概念：每一帧图像由电子束顺序地一行接着一行连续扫描而成，这种扫描方式称为逐行扫描。
把每一帧图像通过两场扫描完成则是隔行扫描，所谓隔行扫描，就是在每帧扫描行数仍未625行不变的情况下，将每帧图像分为两场来传送，这两场分别称为奇数场和偶数场。
6.色同步信号出现在什么位置：行消隐后肩。
7.遥控电路由遥控发射、遥控接收、微处理器及存储器电路组成，其核心电路是微处理器（CPU）。
8.PAL制解码器、梳状滤波器的作用：分离色度信号。
PAL的特殊电路是梳状滤波器，由它将色度信号中的两个分量Fv与±Fv分离。
这样可有效地消除简单解码电路中未能解决的亮、色串扰。
9.高频头为图像通道提供图像信号。
解答部分1.模拟电视系统的构成及工作原理的阐述。

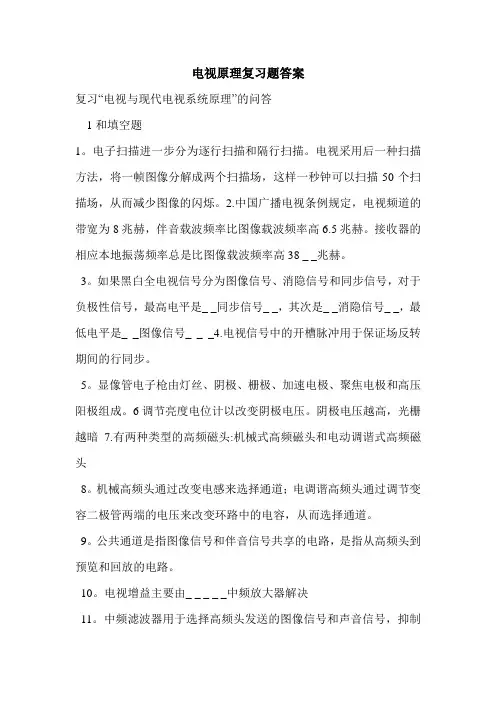

电视原理复习题答案复习“电视与现代电视系统原理”的问答1和填空题1。
电子扫描进一步分为逐行扫描和隔行扫描。
电视采用后一种扫描方法，将一帧图像分解成两个扫描场，这样一秒钟可以扫描50个扫描场，从而减少图像的闪烁。
2.中国广播电视条例规定，电视频道的带宽为8兆赫，伴音载波频率比图像载波频率高6.5兆赫。
接收器的相应本地振荡频率总是比图像载波频率高38 _ _兆赫。
3。
如果黑白全电视信号分为图像信号、消隐信号和同步信号，对于负极性信号，最高电平是_ _同步信号_ _，其次是_ _消隐信号_ _，最低电平是_ _图像信号_ _ _4.电视信号中的开槽脉冲用于保证场反转期间的行同步。
5。
显像管电子枪由灯丝、阴极、栅极、加速电极、聚焦电极和高压阳极组成。
6调节亮度电位计以改变阴极电压。
阴极电压越高，光栅越暗7.有两种类型的高频磁头:机械式高频磁头和电动调谐式高频磁头8。
机械高频头通过改变电感来选择通道；电调谐高频头通过调节变容二极管两端的电压来改变环路中的电容，从而选择通道。
9。
公共通道是指图像信号和伴音信号共享的电路，是指从高频头到预览和回放的电路。
10。
电视增益主要由_ _ _ _ _中频放大器解决11。
中频滤波器用于选择高频头发送的图像信号和声音信号，抑制相邻通道的干扰信号。
液晶元件在早期的电视机中通常用于形成中频滤波器，现在表面声波滤波器基本上用于形成中频滤波器。
12。
中频放大电路不仅放大信号，还具有视频检测功能。
13。
预览和回放电路主要分配信号，将音频信号发送到音频通道，并将视频信号发送到视频和回放电路。
预览和回放电路具有很强的负载能力，因为它使用了电压跟随器。
14.自动增益控制电路可分为高放大自动增益控制和中放大自动增益控制，前者用于控制高频头的高放大增益，后者用于控制图像中的放大增益15。
音频通道鉴别器的功能是从6.5兆赫音频调频信号中检测音频信号16.通常有两种自动增益控制操作模式，称为正向自动增益控制和反向自动增益控制17。

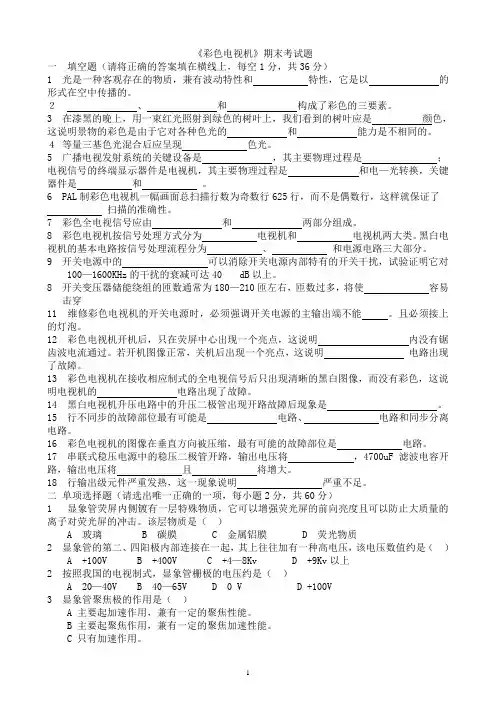

《彩色电视机》期末考试题一填空题（请将正确的答案填在横线上，每空1分，共36分）1 光是一种客观存在的物质，兼有波动特性和特性，它是以的形式在空中传播的。
２、和构成了彩色的三要素。
3 在漆黑的晚上，用一束红光照射到绿色的树叶上，我们看到的树叶应是颜色，这说明景物的彩色是由于它对各种色光的和能力是不相同的。
４等量三基色光混合后应呈现色光。
5 广播电视发射系统的关键设备是，其主要物理过程是；电视信号的终端显示器件是电视机，其主要物理过程是和电—光转换，关键器件是和。
6PAL制彩色电视机一幅画面总扫描行数为奇数行625行，而不是偶数行，这样就保证了扫描的准确性。
7 彩色全电视信号应由和两部分组成。
8 彩色电视机按信号处理方式分为电视机和电视机两大类。
黑白电视机的基本电路按信号处理流程分为、和电源电路三大部分。
9 开关电源中的可以消除开关电源内部特有的开关干扰，试验证明它对100—1600KHz的干扰的衰减可达40 dB以上。
8开关变压器储能绕组的匝数通常为180—210匝左右，匝数过多，将使容易击穿11 维修彩色电视机的开关电源时，必须强调开关电源的主输出端不能。
且必须接上的灯泡。
12 彩色电视机开机后，只在荧屏中心出现一个亮点，这说明内没有锯齿波电流通过。
若开机图像正常，关机后出现一个亮点，这说明电路出现了故障。
13 彩色电视机在接收相应制式的全电视信号后只出现清晰的黑白图像，而没有彩色，这说明电视机的电路出现了故障。
14 黑白电视机升压电路中的升压二极管出现开路故障后现象是。
15 行不同步的故障部位最有可能是电路、电路和同步分离电路。
16 彩色电视机的图像在垂直方向被压缩，最有可能的故障部位是电路。
17 串联式稳压电源中的稳压二极管开路，输出电压将，4700uF滤波电容开路，输出电压将且将增大。
18 行输出级元件严重发热，这一现象说明严重不足。
二单项选择题（请选出唯一正确的一项，每小题2分，共60分）1 显象管荧屏内侧镀有一层特殊物质，它可以增强荧光屏的前向亮度且可以防止大质量的离子对荧光屏的冲击。

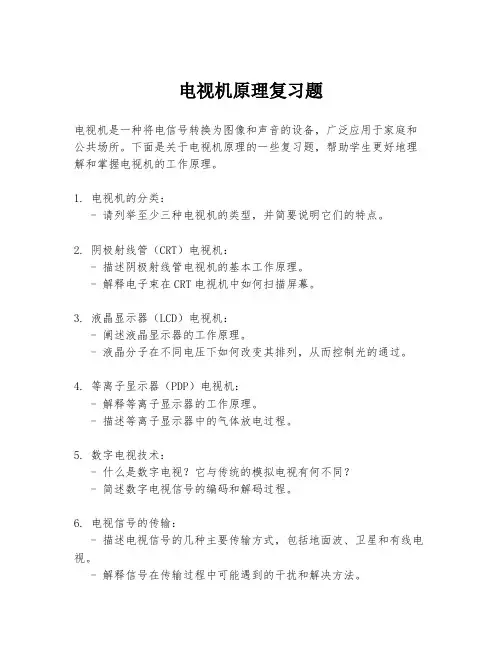

电视机原理复习题电视机是一种将电信号转换为图像和声音的设备，广泛应用于家庭和公共场所。
下面是关于电视机原理的一些复习题，帮助学生更好地理解和掌握电视机的工作原理。
1. 电视机的分类：- 请列举至少三种电视机的类型，并简要说明它们的特点。
2. 阴极射线管（CRT）电视机：- 描述阴极射线管电视机的基本工作原理。
- 解释电子束在CRT电视机中如何扫描屏幕。
3. 液晶显示器（LCD）电视机：- 阐述液晶显示器的工作原理。
- 液晶分子在不同电压下如何改变其排列，从而控制光的通过。
4. 等离子显示器（PDP）电视机：- 解释等离子显示器的工作原理。
- 描述等离子显示器中的气体放电过程。
5. 数字电视技术：- 什么是数字电视？它与传统的模拟电视有何不同？- 简述数字电视信号的编码和解码过程。
6. 电视信号的传输：- 描述电视信号的几种主要传输方式，包括地面波、卫星和有线电视。
- 解释信号在传输过程中可能遇到的干扰和解决方法。
7. 彩色电视的工作原理：- 阐述彩色电视如何产生彩色图像。
- 解释三基色原理在彩色电视中的应用。
8. 声音的传输：- 描述电视声音信号的传输方式。
- 简述立体声和环绕声技术在电视中的应用。
9. 电视接收机的组成：- 列举电视接收机的主要组成部分。
- 描述各部分的功能和它们如何协同工作。
10. 电视的未来发展：- 讨论当前电视技术的发展趋势，例如4K、8K分辨率和OLED技术。
- 预测未来电视可能采用的新技术或功能。
通过这些复习题，学生应该能够对电视机的工作原理有一个全面而深入的理解，为进一步学习电视技术和相关领域打下坚实的基础。
光、色、人眼1、可见光谱：电磁波的波谱范围包括无线电波、红外线、可见光谱、紫外线、X 射线、r射线等。
其中又有能被人眼看到的那一部分叫做光，或称可见光。
可见光的波长范围为380nm~780nm 。
780nm （波长大） 380nm(波长小)2、色温：等效于某温度的完全辐射体光谱。
单位是开[尔文]（K ）部吸收，加热后辐射全部光谱）5、能量相同，555nm （绿色）亮度最大6、彩色三要素：亮度：光作用于人眼时所引起的明亮程度的感觉。
正比于辐射功率色调：反映了颜色的类别。
与光谱分布有关饱和度：指彩色光所呈现彩色的深浅程度（或浓度）。
是否含白光7、三基色原理：自然界中几乎所有的彩色光都可由三个彼此独立的基色光按照不同的比例进行合成，合成彩色光的亮度由三个基色光的亮度之和决定，合成彩色光的色度由三个基色光分量的比例关系决定，这就是三基色原理。
物理三基色RGB 计算三基色XYZ 显像三基色ReGeBe8、混色方法： 部位 应用光谱混色：相加于屏幕 外界相混 投影电视空间混色：小于视角分辨角 眼内 彩色显像管时间混色：小于人眼响应时间 细胞内 早期“彩电”生理混色：两眼同时、分别看不同颜色的同一景物 大脑内 （试播的立体电视）9、配色“单位”：将能混配标准白光的三个基色光的量，规定为红、绿、蓝3个基色的单位，并分别用[R]、[G]、[B]表示。
总量代表亮度，比例代表色度。
10、显像三基色选取原则：1.在色度图中，由显像三基色构成的三角形面积要尽可能的大2.基色的亮度要足够大11、亮度公式：Y=0.30R+0.59G+0.11B 计算顺序传送原理1、 逐行扫描：一行紧跟一行的扫描方式。
每帧图象分解为若干（Z ）行，从上到下逐行扫过，Tv = Z TH fH = Z fv2、 隔行扫描：将一帧（一幅）电视图像分成两场进行扫描。
第1场（奇数场）扫除光栅的第1、3、5等奇数行，第2场（偶数场）扫第2、4、6等偶数行。
一、填空题(每空1分，共10分)1.电视系统传送图象细节的能力称为______。
2.正交平衡调幅的已调色度信号是一个既调幅又调相的波形。
它的振幅反映了彩色的______，相角反映了彩色的______。
3.PAL制色同步信号是一串等幅的正弦信号，其频率为______，初相位：NTSC行______，PAL行______。
4.我国广播电视规定：一个电视频道的带宽是____MHz，图象载频比伴音载频______(高/低)______MHz；接收机相应的本振频率总比图象载频高______MHz。
二、名词解释(每小题1分，共6分)1.亮度2.PAL制3.VCXO4.ABL5.AFC6.平衡调幅三、判断题(判断下列各小题，正确的在题后括号内打“√”，错的打“√”。
每小题1分，共10分)1.电视机的垂直分解力直接取决于扫描行数，它等于标称扫描行数。
( )2.PAL制的主要特点是对F信号进行逐行倒相，从而克服NTSC制相位敏感性的缺点。
( )3.彩色电视信号与黑白电视信号的不同之处，在于后者只有亮度信号，而前者还有色度信号。
( )4.彩色电视机与黑白电视机一样，不必恢复亮度信号中的直流成份。
( )5.PAL制色同步信号是一串频率为4.43MHz的正弦信号，在行扫描逆程行消隐后肩传递，初相位逐行跳变。
( )6.如果一台彩色电视机出现无彩色现象，则可肯定故障部位在彩色介码器色度通道部分。
( )7.对于负极性电视信号，其幅度越大，表明图象亮度越黑。
( )8.电视接收机中亮度的调节是通过改变显像管栅一阴极间的电视信号的幅度来实现的。
( )9.所谓正交调幅是指两个相位相差90°的色差信号分别对副载波实行调幅，然后相加。
( )10.彩电行输出管及阻尼管在扫描逆程期间承受的最大脉冲电压是8Ec。
( )四、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共10分) 1.彩色电视机中同步分离电路是将复合同步信号从全电视信号中分离出来，它常采用( )的方式。
电视原理期末考试
一、选择题
1. 下列关于电视机原理的叙述中，错误的是：
A. 电视机的显示原理是利用电子束在屏幕上描绘图像
B. 电视机的图像信号是通过无线电波传播
C. 电视机的图像分辨率是通过像素点数来表示
D. 电视机的声音信号是通过扬声器输出
2. 以下关于电视机显示屏幕的叙述中，错误的是：
A. 电视机的显示屏幕是由荧光物质组成的
B. 电视机的显示屏幕可以发射光线
C. 电视机的显示屏幕由红、绿、蓝三种颜色的荧光物质组合而成
D. 电视机的显示屏幕通过电子束扫描来形成图像
3. 电视机的图像信号通过无线电波传播的方式是因为：
A. 无线电波可以穿透物体传播
B. 无线电波传播距离远，信号不容易衰减
C. 通过无线电波传播可以实现远程接收
D. 传统有线传输方式限制了电视机的使用范围
二、简答题
1. 请简要说明电视机的显示原理。
2. 请说明电视机图像的分辨率是如何表示的。
3. 电视机的声音信号是如何产生和输出的？
三、计算题
1. 已知某电视机的图像分辨率为1920×1080，那么计算该电视机的总像素点数有多少？
四、解答题
1. 请说明电视机信号传输中需要考虑的噪声问题，并提出相应的解决措施。
2. 请简要说明电视机的色彩原理。
1、浅橙色的电视图像三基色信号为VR=3,VG=2，VB=1。
2、PAL制V平衡广调幅器输入的被调制副载波在NTSC行为COSwsct 。
3、PAL制色同步信号在PAL行的相位是22 5 °。
4 、我国电视射频图像信号的发送方式是残留边带。
5 、我国电视伴音信号的调制方式是调频。
6 、在电视机中频电路中，属于干扰信号的频率是 30MHz 。
7 、传送白色图像时，色差信号值为零。
8 、在PAL制行边程期间传送的信号是行同步脉冲。
9 、在电视接收机高频调谐器中，控制调谐频段的电压是 BH 。
10 、PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号 V分量不同。
11 、根据三基色原理，自然界中绝大多说彩色均可由三种基色光混合而成，合成光的亮度等于各基色亮度之比例。
12 、NTSC制采用的传输信号是 Y.I.Q 。
13 、广播电视采用和行扫描的目的是压缩通频带。
14 、关于NTSC制的优点，错误的是色度信号的相位失真不会明显影响色调。
15 、彩色全电视信号由亮度信号、色度信号、复合同步信号、复合消隐信号以及色同步信号组成。
16 、彩色电视机色度通道中Fu、Fv信号的分离采用的是频率与相位双重分离。
17 、高频调谐器不包含同步检波器。
18 、彩色电视机中同步分离电路是将复合同步信号从全电视信号中分离出来，它常采用幅度分离的方式。
19 、彩色亮度通道中不应该设置 AFC 电路，可以设置 ABL电路、钳位电路、 4.43mHz陷波。
20 、彩色显像管栅级与所加图像信号极性之间的关系是栅极接地、阴极加负极性信号。
一、当某彩色电视接收机接受彩色电视信号时，全频为红图像，而接收标Array准彩色信号时，重现彩条如下表所示。
请说明产生这种现象的原因何在？答：由题提供的信息可知：此彩色电视接收机故障出现在基色解码矩阵之后的绿基和蓝基通道上或基色解码矩阵未解出绿基信号和蓝基信号只有红基信号。
二、当电路发生下述故障时屏幕上重现图像会产生什么异常现象。
电视机原理理论考核试复习题一一、填空1、我国电视机的图像信号采用发射。
2、同步分离电路的作用是从视频信号中分离出信号。
3、电视兼容是指彩色电视系统与黑白电视系统可以收看。
4、为了色差信号只能“插”到信号频谱空隙传送，这称为频谱交叉技术。
5、显像管的灯丝的作用是烘烤，使之发射电子。
6、色纯度是指彩色显像管显示光栅的纯净程度。
7、遥控彩色电视机是以作为载体来传送遥控信息。
8、微处理器的工作条件是稳定的电压、正常的时钟振荡、复位端子必须加入正确的复位脉冲信号。
9、采用I2C总线控制，只用两条控制线就能对挂接在总线上的实施控制。
10、大屏幕彩电新技术采用了来实现亮度信号和色度信号的分离。
11、组成图像的基本单元是；模拟电视信号采用的是的方式发送。
12、彩色可以用亮度、、色饱和度三个物理量来描述；对彩色的分辨力比对亮度信号的分辨力要低。
13、静会聚是指R、G、B电子束在没有进行时的会聚。
14、从全电视信号中分离复合同步信号采用分离电路；从复合同步信号中分离行场同步信号采用宽度分离电路。
15、微处理器的工作条件之一是。
16、彩色电视机的遥控是采用红外线为来传送信息。
17、所谓准分离式伴音系统，是采用两个声表面滤波器SAWF1和SAWF2，将中频和中频分开，分别送到各自独立中频通道进行处理。
二、单项选择1、彩色电视机出现无光栅、无图像、无伴音故障现象的可能部位是（）。
A、场扫描电路B、伴音电路C、开关电源D、A与C2、彩色电视机解码器输出的信号是（）。
A、彩色全电视信号B、三个基色信号C、亮度信号D、B与C3、PAL制解码器中，梳状滤波器的作用是（）。
A、ACC检波B、色同步分离C、色同步选通D、将Fu、Fv/Y分离。
4、行输出管工作于（）状态。
A、开关B、放大C、截止D、饱和5、电视机中，场扫描电路停止工作时，将会出现（）的故障现象。
A、无光栅B、有光栅无图像C、水平一条亮线D、垂直一条亮线6、PAL制电视机对图像信号的解调采用的是（）。
2020-2021《电视机原理与技术》期末课程考试试卷适用专业：考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、填空题（每空2分，共20分）：1、彩色三要素指的是、、，我国彩色电视系统采用光源作为标准白光源。
2、采用分离的方法将色度信号和色同步信号分开；采用分离的方法将亮度信号和同步信号分开。
3、我国广播电视扫描参数中，规定行频为，场频为，帧周期为。
4、日本的电视制式规定：每幅画扫描525行，隔行扫描，场频60Hz，则其行频为。
二、选择题：（共5空，每空2分，共10分）1、以下各种芯片中，属于中放集成电路的是（），属于伴音集成电路的是（），属于扫描集成电路的是（）。
A、μPC1O31H2B、D7176PC、D7611PD、D7609P2、对中频通道频率特性要求中，为使保留残留边带信号解调后不失真，必须要求38MHz对准特性斜边中点相对幅度--------处，即衰减---------处（）；伴音中频处在相对幅度------------处，即衰减-------------处（）。
A、50%，6dBB、50%，26dBC、5%，26dBD、5%，6dB三、简答题（每题10分，共40分）1、什么是频谱交错？实际PAL制选择的彩色副载波是多少？2、什么是三基色原理？彩色相加混色有哪几种？3、说明彩色与黑白电视机在高频调谐部分、中放和视频检波部分对于电路的指标要求的不同点。
4、为什么要在亮度通道中设置4.43MHz陷波器、0.6µs延时电路、箝位电路和轮廓校正电路？四、故障分析题（15分）根据电视机原理构成图，判断下列故障可能出现在哪一部分。
1）有光栅，无图象，无伴音2）无光栅，无图象，有伴音3）有伴音，荧光屏上只有一条水平亮线五、论述题（15分）画出PAL D解码器的原理方框图，并说明它的工作原理。
四.简答题1、像素的传送具有以下两个特点:第一是要求传送速度快。
第二是传送要准确。
2、光电导摄像管,属电真空器件。
它主要由镜头、光电靶、聚焦线圈和偏转线圈组成。
3、也就是说像素的亮度又是时间的函数。
可见，像素亮度既是空间（二维）函数，同时又是时间函数。
4、黑白全电视信号由“图像信号”和确保扫描同步的“复合同步信号”以及消除扫描逆程回扫线的“复合消隐信号”等辅助信号而构成的。
5、图像信号及其特征⑴图像信号具有直流成分，其数值确定了图象的背景亮度，是单极性信号。
⑵对于一般活动图像，相邻两行或相邻两帧信号间具有较强的相关性，信号差别极小，可近似认为是周期信号。
6、亮度，通常是指单位面积的光通量。
因为单位面积光通量愈大，人眼感觉愈明亮，所以也可以说，亮度是人眼对光的明暗程度的感觉。
亮度常以B 表示，光通量的单位是烛光(cd)，亮度的单位是尼持(nit)或熙提(sb)。
7、对比度，是客观景物最大亮度B max与最小亮度B min之比。
当以K表示对比度时K=B max/B min。
电视图像的亮度一般都低于原景物亮度，考虑到人眼的适应性，只要保持重现图像的对比度与原景物的对比度接近相等即可。
图像信号的黑、白电平差别愈大，则对比度愈高。
8、灰度，即亮度级差或称亮度层次。
它反映电视系统所能重现的原图像明、暗层次的程度。
通常电视台发送一个具有10级灰度的阶梯信号(或称级差信号)，接收系统经调整后在重现图像中能加以区分的从黑到白的层次数，称其为该系统具有的灰度级。
由于显像管调制特性的非线性，电视接收机一般都达不到10级灰度，一般只要能达到6级灰度，就可收看到明、暗层次较满意的图像了。
9、将图像信号、复合同步、复合消隐、槽脉冲和均衡脉冲等叠加，即构成黑白全电视信号，通常也称其为视频信号。
我国现行电视标推规定：以负极性全电视的同步信号顶电平作为100％；则黑色电平和消隐电平的相对幅度为75％；白色电平相对幅度为10％～12.5％；图像信号电平介于白色电平与黑色电平之间。
《电视原理与现代电视系统》复习题及答案一、填空题1.电子扫描又分为逐行扫描和隔行扫描，电视机采用后一种扫描方式，这种方式将一帧图像分解成两场扫描，这样可在一秒钟内扫描 50 场，从而减少图像的闪烁感。
2.我国广播电视规定：一个电视频道的带宽是__8_MHz，伴音载频比图像载频高6.5___MHz；接收机相应的本振频率总比图象载频高_38___MHz。
3. 若将黑白全电视信号分为图像信号、消隐信号、同步信号，对于负极性信号来说，电平最高的是__同步信号___，其次是__消隐信号__，电平最低的是_图像信号_______。
4. 电视信号中的开槽脉冲的作用是保证__场逆程____期间的行同步。
5.显像管电子枪由灯丝、阴极、栅极、加速极、聚焦极和高压阳极组成。
6调节亮度电位器可以改变阴极电压，阴极电压越高，光栅越暗。
7.高频头有两种：__机械式_高频头和_电调谐__高频头。
8.机械高频头是通过改变电感进行频道选择的；电调谐高频头是通过调节变容二极管两端的电压来改变回路中的电容进行频道选择的。
9.公共通道是指图像信号和伴音信号共用的电路，它是指从高频头到预视放之间的电路。
10.电视机的增益主要靠_____中频__放大器解决。
11.中频滤波器是用来选取高频头送来的图像信号和伴音信号，并抑制邻频道干扰信号，早期电视机常用LC元件构成中频滤波器，现在基本上采用声表面波滤波器构成中频滤波器。
12.中频放大电路除了能放大信号外，还具有视频检波功能。
13.预视放电路主要是分配信号，将伴音信号送到伴音通道，将视频信号送到视放电路，预视放具有很强的带负载能力，这是因为它采用了电压跟随器。
14.AGC电路可分为高放AGC(RFAGC)和中放AGC(IFAGC),其中前者用来控制高频头的高放级增益，后者用来控制图像中放增益。
15.伴音通道鉴频器的作用是从 6.5MH Z伴音调频信号中检出伴音信号。
16.通常有两种AGC工作方式，称为正向AGC 和反向AGC 。
电视原理复习题
1.什么叫隔行扫描？
2.为什么要“频譜交错”，什么叫“频譜交错”？
3．射频电视信号的频谱有何特点？
4. 为什么要设置自动消色电路（ACK）？
5．勾边电路有何作用？
6．如何实现“同步检波”？
7．为什么AGC（自动增益控制）电路常采用逐级延迟式？
8. PAL制电视有何优点？
9．电调谐高频头有哪些特点？
10．设置AFT电路对彩色电视接收机有何意义？
11．为什么要设置黑色电平箝位电路？
12．为什么要设置副载波恢复电路？
13．基色矩阵电路是如何工作的？
14、真空显像管要有哪些供电电压？它们各有何用途？
15．画出中放通道幅频特性曲线，指出各关键频率点的位置及要求，并解释理由。
16、场扫描电路工作状态及其负载有何特点？其输出级为什么常采用双电源（泵电源）供电方式？
17、画出行扫描输出级的原理电路，扼要阐明行扫描线圈中锯齿波电流的产生过程。
《电视机原理》(上册)期末考试试题一、填空题（每空 1 分，共 20 分）1、视频信号包括、和信号。
2、显像管的作用是将还原成信号。
3、行扫描正程前半段的电流是由导通提供，正程后半段的电流是由导通提供。
行扫描正程后半段非线性失真是利用在行偏转回路中串接来实现；正程前半段电流的非线性失真是采用或来校正。
4、天线的作用是把转换成。
并通过送入电视机。
专用的馈线有和两种。
5、图像信号的最末一级放大电路是，该级电路输出的信号可采用耦合、耦合和耦合几种形式。
6、高频调的作用是选频、放大和。
二、选择题（选出唯一正确答案，每题 2 分，共 10小题，共 20 分）1、视频信号中波形随输入内容而改变的是（）A）图像信号 B）消隐信号 C）同步信号 D）行消隐信号、2、下列集成电路中属场扫描专用电路的是（）A、D7609P B）µPC 1366C C）D7176P D）µPC1031H3、显像管内部的主要构造是电子枪和（）A）灯丝 B）管颈 C）管脚 D）荧光屏4、高频调输出的伴音中频信号的频率是（）A）38MHZ B）6.5MHZ C)8MHZ D)31.5MHZ5、电视机出现有图像无伴音的现像应检查( )A)电源 B)公共通道 C)场扫描 D)伴音通道6、稳压电源如果出现烧交流保险，故障原因可能是（）A）调整管击穿 B）稳压二极管开路C）行管击穿 D）整流二极管击空7、如果电视机屏幕上出现有图像也有水平方向细白亮线的现象，产生的原因是（）A）场消隐电路出问题 B）视放管不工作C）公共通道不工作 D）显像管不工作8、如果电视机的图像是上部拉长下部压缩，这种现象是（）失真A）上线性失真 B）下线性失真C）枕形失真 D）梯形失真9、稳压电路中，如果稳压二极管开路，则输出电压会（）A）升高 B）降低 C）不变 D）不稳定10、如果图像在水平方向和垂直方向都不同步，则应检查（）A）行振荡 B）场振荡 C）积分电路 D）同步分离电路三、判断题（对的打“√”，错的打“×”每小题1分，共20分）1、如果电视机出现无图像有回扫线的现象，故障可能出在视放输出级。
光、色、人眼1、可见光谱：电磁波的波谱范围包括无线电波、红外线、可见光谱、紫外线、X 射线、r射线等。
其中又有能被人眼看到的那一部分叫做光，或称可见光。
可见光的波长范围为380nm~780nm 。
780nm （波长大） 380nm(波长小)2、色温：等效于某温度的完全辐射体光谱。
单位是开[尔文]（K ）部吸收，加热后辐射全部光谱）5、能量相同，555nm （绿色）亮度最大6、彩色三要素：亮度：光作用于人眼时所引起的明亮程度的感觉。
正比于辐射功率色调：反映了颜色的类别。
与光谱分布有关饱和度：指彩色光所呈现彩色的深浅程度（或浓度）。
是否含白光7、三基色原理：自然界中几乎所有的彩色光都可由三个彼此独立的基色光按照不同的比例进行合成，合成彩色光的亮度由三个基色光的亮度之和决定，合成彩色光的色度由三个基色光分量的比例关系决定，这就是三基色原理。
物理三基色RGB 计算三基色XYZ 显像三基色ReGeBe8、混色方法： 部位 应用光谱混色：相加于屏幕 外界相混 投影电视空间混色：小于视角分辨角 眼内 彩色显像管时间混色：小于人眼响应时间 细胞内 早期“彩电”生理混色：两眼同时、分别看不同颜色的同一景物 大脑内 （试播的立体电视）9、配色“单位”：将能混配标准白光的三个基色光的量，规定为红、绿、蓝3个基色的单位，并分别用[R]、[G]、[B]表示。
总量代表亮度，比例代表色度。
10、显像三基色选取原则：1.在色度图中，由显像三基色构成的三角形面积要尽可能的大2.基色的亮度要足够大11、亮度公式：Y=0.30R+0.59G+0.11B 计算顺序传送原理1、 逐行扫描：一行紧跟一行的扫描方式。
每帧图象分解为若干（Z ）行，从上到下逐行扫过，Tv = Z TH fH = Z fv2、 隔行扫描：将一帧（一幅）电视图像分成两场进行扫描。
第1场（奇数场）扫除光栅的第1、3、5等奇数行，第2场（偶数场）扫第2、4、6等偶数行。
这样既保持了逐行扫描的清晰度，又克服了帧间图像闪烁和图像信号带宽之间的矛盾。
优点：隔行扫描可在保证图像分解力无甚下降和画面无大面积闪烁的前提下，大面积闪烁变为行间闪烁，将信号的带宽减小一半。
缺点：（行间闪烁及奇偶场光栅镶嵌不理想时的局部并行甚至完全并行等现象，而且当物体沿水平方向运动速度足够大时，图像的垂直边沿会产生锯齿现象。
）行间闪烁：高亮度、近距离、大视野尤著并行真并：垂直同步不良时假并：看垂直运动物体时垂直边沿锯齿化：看水平运动物体时爬行：传输失真时3、视觉惰性——场频（0.1S，40-50Hz）视觉分辨率——行数625行4、黑白信号分为：图像信号，消隐信号，同步信号消隐信号作用：消去电子束回头时的轨迹，以免干扰同步信号作用：使接收端和扫描点有一一对应的几何位置问题一：场同步期间无行同步解决方法：在场同步上开槽问题二：奇偶场积分波形不对称解决方法：开双倍的槽，加前后均衡6、前后均衡脉冲与开槽脉冲的作用是使各场场同步脉冲的积分起始电平相同和经过积分电路后两场输出信号的波形也一致，从而保证了两场的时间间隔相同。
7、参数：电视图像幅型比：4:3 下一代电视幅型比：16:9场频50Hz垂直分辨率与行数：有关，不等于，垂分<行数，垂直清晰度（按我国标准）：M = k(1+β)Z ≈0.75(1-8%)625 = 431（线）576个象素水平分辨率与通频带：频率增加，花纹减小（小花纹，低频率），选水平清晰度与垂直清晰度相当最为合理N = KM = 4/3 ×M ≈4/3 ×431 = 575（线）图象信号最高频率：6MHz 最低频率：0Hz行数：625（标准行数）9、黑白显象管造成亮度非线性失真：亮度层次的几何阶梯的级差发生变化彩色显象管造成色度非线性失真：因为三基色未必相同，失真不同，影响比例！（总量代表亮度，比例代表色度）结论：色度图中，颜色向边线顶角移动，所以黑白电视系统必须对亮度进行校正，彩色电视系统必须对三基色分别校正，因为人眼对色调变化特别敏感，彩色校正要求很严格10、r校正：r反映了电视系统的非线性系数，r=1时，重现图像亮度与被摄景物亮度成正比，无亮度层次是真。
实际的r不为1，摄像器件和显像器件特性无法改变，可改变的是传输通道的r值，可使系统的总r值r=1.这一级放大级成为r校正级，对黑白显像管：1/1*2.2=0.45 电视信号1、典型电视信号波形（同步、消隐、黑白电平）P61全黑——高电平（直流）全白——低电平（直流）上白下黑横条——50Hz方波四条黑白横条——100Hz方波左白右黑竖条——15625Hz方波四条黑白竖条——31250Hz方波亮度递减的竖条——行频及高次谐波规律：横条越多，场频的高次谐波越多；竖条越多，行频的高次谐波越多2、图像信号频谱特征（行频整数倍为中心）电视图象信号是一簇簇以行频谐波为中心的离散谱线。
中间有空隙！3、色差信号的优点：带宽窄，恢复三基色易4、混合高频原理：从信号频带来看，为传送代表亮度信息的信号应占有全部视频带宽，而传送代表色度信息的信号可用较窄的频带。
这样，在接收端所恢复的3个基色信号也就只包含较低的频率分量，它们的高频部分都用同一亮度信号的高频部分来补充，这就是高频混合原理，既可以节省频带，又可以减轻传送亮度和色度信息的两种信号因共用频带而产生的相互干扰。
5、标准彩条信号是由彩色信号发生器产生的一种测试信号，常用来对彩色电视系统的传输特性进行测试和调整。
标准彩条信号是用电的方法形成的一种电信号，它可以在接收机或监视器屏幕上显示出8条等宽的竖条。
自左至右：白黄青绿品红蓝黑。
彩条信号可以用四个数字来标志，对应为a－b－c－d或a / b / c / d.。
其中，a为白条的电平，b为黑条的电平，c为基色条的高电平值，d为基色条的低电平值，它们都是校正后的值。
于是100％饱和度、100％幅度的彩条信号记作100－0－100－0或100 / 0 / 100 / 0；100％饱和度、75％幅度的EBU彩条信号记作100－0－75－0或100 / 0 / 75 / 0。
例：白条包含红绿蓝，黑白范围在0-100%变化Y白=1×0.30+1×0.59+1×0.11=1.00R-Y=1.00-1.00=0，B-Y=1.00-1.00=0黄条包含红绿，彩色范围也在0-100%Y黄=1×0.30+1×0.59+0×0.11=0.89R -Y=1.00-0.89=0.11，B-Y=0-0.89=-0.89以此类推制式1、兼容制的特性：（1）兼容性和逆兼容性：彩色电视信号能为普通黑白电视机接收二显示出通常质量的黑白图像的特性称为兼容性；彩色电视接收机能够以显示黑白图像的方式收看黑白电视广播的特性称为逆兼容性。
（2）相应的黑白电视制式的特性：如扫描频率、频带宽度、伴音载频和图像载频的频率及二者之间的间距、行同步与场同步信号的各项指标等。
2、兼容制彩色电视除了传送与黑白电视相同的亮度信号外，还要在同一频带内携带色度信息的色度信号。
3、三种制式的共同点：1.用Y信号作兼容信号，占全部频带 2.选色差信号压缩带宽3.色差信号用副载波传送（小孩）亮度信号高频区空隙较大（把小孩抱到这里挤一挤）把色度信号“搬移”到高频段——调制；不是电视台发射的载波——称“副载波”4、NTSC（P106，图3-11、3-12）美国频分复用两个要点：正交平衡调幅，频谱交错为兼容，传亮度和色差（色度幅度压缩）为压带宽，用Q、I信号组织Q、I信号一个沿最敏感方向一个沿最不敏感方向依然垂直，旋转33º数学处理，重新组合：Y Q IQ信号带宽：0.5MHz I 信号带宽：1.5MHzQ用DSB，不会串入I I 用残留边带，0.5M以下是DSB，不串0.5-1.5M是单边带会串入Q，但可以滤除色度正交平衡调幅：平衡调幅：就是DSB（双边带）AM：（1+MacosΩt）• cosωct DSB：cosΩt • cosωct 特点：载波0º的点代表信息优点：没有载波项，插在亮度中干扰小；如果是黑白部分，信号为O缺点：不能用简单的包络检波器解调，但“正交”本来就不能用包络检波器与亮度fH/2频谱交错送色同步供副载波恢复主要优点：信号简单，处理容易主要缺点：易产生色调畸变信道失真：1．微分增益失真：不同的电平有不同的增益影响幅度（饱和度）2.微分相位失真：不同的电平有不同的相移影响相位（色调）5、PAL（P258图、P299图）德国频分复用利用相位交变改进NTSC制的失真又叫逐行倒相的NTSC制为兼容，传亮度和色差（色度幅度压缩）V信号逐行倒相（现象：矢量图有两张，目的：相邻行失真相反，可抵消）根据矢量图，相位代表色调，因为v 轴在U轴之前以紫色为例：相角超前代偏红，相角落后代表偏蓝，当U 轴在v轴之前，则代表的意义完全相反！最终结果，相角（色调）不变，振幅（饱和度）稍小注意：只能倒v轴，不能同时再倒u轴，否则相序没有改变人眼平均：彩色分辨力小于黑白，只能看到两行的平均色缺点：亮度有偏差会被看出（恒定亮度失效），奇偶场还不一样——出现爬行（百叶窗效应）电路平均：先记住上一行的信号（用延迟线）相加得U（V信号两行相反被抵消），相减得V（U信号两行相同被减掉）正交平衡调幅与亮度fH/4频谱交错（为什么？）Fv信号被乘了“±”，频谱上多了开关函数，所以不能fH/2频谱交错，只能fH/4频谱交错选fsc = (n±¼) fH，称fH/4偏置fsc还要尽量靠近高频端，取fsc =（284- ¼ ）fH 副谱线间距50Hz，¼fH总共可容78根副谱线，余6.25Hz，中心空隙12.5Hz。
把Y信号往旁边挪一挪？——半场频偏置fsc =（284- ¼ ）fH + fV/2 = 4433618.75Hz 简称4.43MHz送色同步供副载波恢复、PAL识别（ 135°）把色同步做成不一样：相位：±135º时间：消隐后肩形状：9-10个周期看成两个分量叠加：定相分量180º识别分量±90º频谱交错可以理解为特殊的频分复用，可以用特殊的（梳状）滤波器进行分离。
普及型彩电和黑白电视机并未这样滤波，色副载波加在亮度上必然显示为亮度干扰。
频率越高，干扰点越细小，能见度越小；频谱交错，不是行频的整数倍，上下行花纹不会排列整齐，能见度小。
亮度对色度的干扰相类似。
梳状滤波器：时域，对相邻行取平均频域，呈梳状相应（分离FuFv）梳状滤波器的组成加法器永远是U信号，减法器永远是±V信号实际延迟线倒相，加减号互换梳状滤波器的作用：（1）对相邻行色度信号进行平均，以消除传输误差对色调的影响（2）将U、V信号分离梳状滤波器的频响：当τ=64 μs，频响为行频的整数倍，可分离NTSC制的亮度信号P123 当τ=63.943 μs，fd上升，梳齿拉长，峰值延伸到Fv信号主要优点：传输失真小主要缺点：解调复杂，接收机造价高频谱交错原理：由于电视信号通过逐行、逐场和逐帧扫描而形成，使电视信号具有一定的周期性，所以其频谱具有离散性，因此可将通过副载波调制后的色度信号的频谱安插到亮度信号频谱的空隙中去，使两者的主谱线群和副谱线群交错起来，不产生重迭。
