微波技术传输线的阻抗匹配

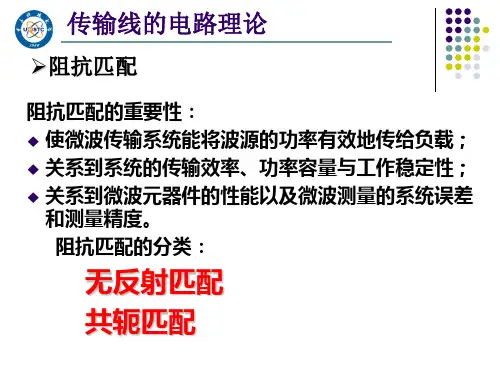

阻抗匹配概念阻抗匹配概念阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。

对于不同特性的电路，匹配条件是不一样的。

在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。

当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。

这种匹配条件称为共扼匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。

改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。

最大功率传输定理，如果是高频的话，就是无反射波。

对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。

阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。

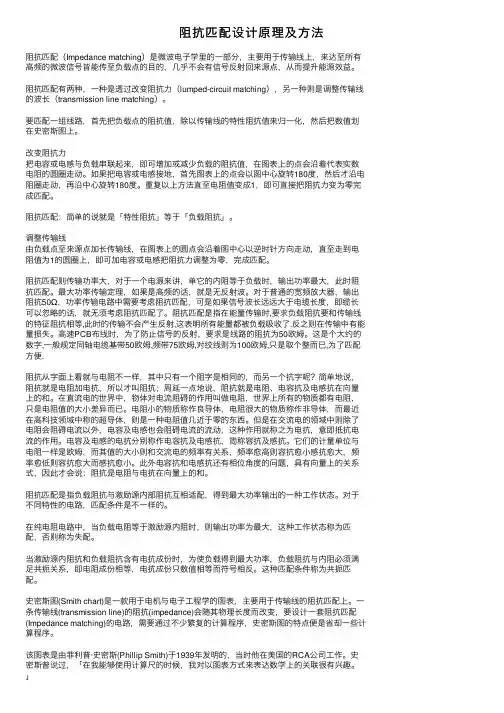

阻抗匹配设计原理及⽅法阻抗匹配（Impedance matching）是微波电⼦学⾥的⼀部分，主要⽤于传输线上，来达⾄所有⾼频的微波信号皆能传⾄负载点的⽬的，⼏乎不会有信号反射回来源点，从⽽提升能源效益。

阻抗匹配有两种，⼀种是透过改变阻抗⼒（lumped-circuit matching），另⼀种则是调整传输线的波长（transmission line matching）。

要匹配⼀组线路，⾸先把负载点的阻抗值，除以传输线的特性阻抗值来归⼀化，然后把数值划在史密斯图上。

改变阻抗⼒把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿着代表实数电阻的圆圈⾛动。

如果把电容或电感接地，⾸先图表上的点会以图中⼼旋转180度，然后才沿电阻圈⾛动，再沿中⼼旋转180度。

重复以上⽅法直⾄电阻值变成1，即可直接把阻抗⼒变为零完成匹配。

阻抗匹配：简单的说就是「特性阻抗」等于「负载阻抗」。

调整传输线由负载点⾄来源点加长传输线，在图表上的圆点会沿着图中⼼以逆时针⽅向⾛动，直⾄⾛到电阻值为1的圆圈上，即可加电容或电感把阻抗⼒调整为零，完成匹配。

阻抗匹配则传输功率⼤，对于⼀个电源来讲，单它的内阻等于负载时，输出功率最⼤，此时阻抗匹配。

最⼤功率传输定理，如果是⾼频的话，就是⽆反射波。

对于普通的宽频放⼤器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远⼤于电缆长度，即缆长可以忽略的话，就⽆须考虑阻抗匹配了。

阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产⽣反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。

⾼速PCB布线时，为了防⽌信号的反射，要求是线路的阻抗为50欧姆。

这是个⼤约的数字,⼀般规定同轴电缆基带50欧姆,频带75欧姆,对绞线则为100欧姆,只是取个整⽽已,为了匹配⽅便.阻抗从字⾯上看就与电阻不⼀样，其中只有⼀个阻字是相同的，⽽另⼀个抗字呢？简单地说，阻抗就是电阻加电抗，所以才叫阻抗；周延⼀点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。

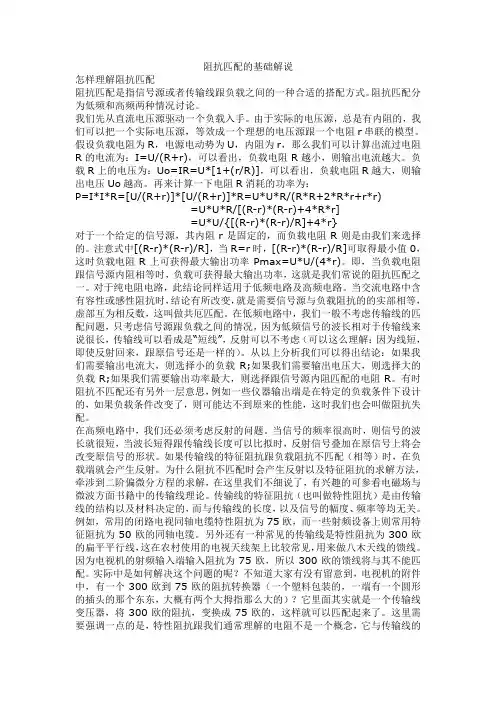

阻抗匹配的基础解说怎样理解阻抗匹配阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。

阻抗匹配分为低频和高频两种情况讨论。

我们先从直流电压源驱动一个负载入手。

由于实际的电压源，总是有内阻的，我们可以把一个实际电压源，等效成一个理想的电压源跟一个电阻r串联的模型。

假设负载电阻为R，电源电动势为U，内阻为r，那么我们可以计算出流过电阻R的电流为：I=U/(R+r)，可以看出，负载电阻R越小，则输出电流越大。

负载R上的电压为：Uo=IR=U*[1+(r/R)]，可以看出，负载电阻R越大，则输出电压Uo越高。

再来计算一下电阻R消耗的功率为：P=I*I*R=[U/(R+r)]*[U/(R+r)]*R=U*U*R/(R*R+2*R*r+r*r)=U*U*R/[(R-r)*(R-r)+4*R*r]=U*U/{[(R-r)*(R-r)/R]+4*r}对于一个给定的信号源，其内阻r是固定的，而负载电阻R则是由我们来选择的。

注意式中[(R-r)*(R-r)/R]，当R=r时，[(R-r)*(R-r)/R]可取得最小值0，这时负载电阻R上可获得最大输出功率Pmax=U*U/(4*r)。

即，当负载电阻跟信号源内阻相等时，负载可获得最大输出功率，这就是我们常说的阻抗匹配之一。

对于纯电阻电路，此结论同样适用于低频电路及高频电路。

当交流电路中含有容性或感性阻抗时，结论有所改变，就是需要信号源与负载阻抗的的实部相等，虚部互为相反数，这叫做共厄匹配。

在低频电路中，我们一般不考虑传输线的匹配问题，只考虑信号源跟负载之间的情况，因为低频信号的波长相对于传输线来说很长，传输线可以看成是“短线”，反射可以不考虑（可以这么理解：因为线短，即使反射回来，跟原信号还是一样的）。

从以上分析我们可以得出结论：如果我们需要输出电流大，则选择小的负载R;如果我们需要输出电压大，则选择大的负载R;如果我们需要输出功率最大，则选择跟信号源内阻匹配的电阻R。

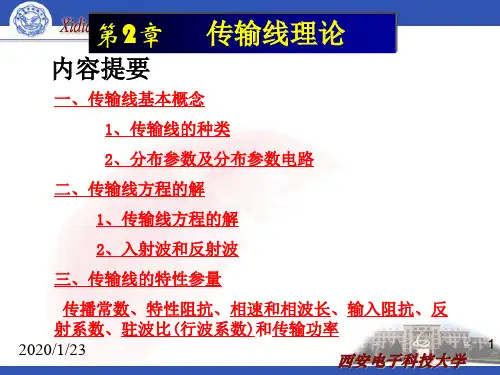

第二章传输线理论与阻抗匹配微波传输线理论（或长线理论）是微波技术的基础。

本章首先从“路论”的观点研究普通的TEM波传输线，给出传输线的基本概念、传输特性、计算公式，这一节是微波传输线的基础；然后介绍阻抗匹配理论及其匹配方法。

2.1 传输线基本概念（1）什么是传输线？传输线的作用是什么？广义地讲，凡是能够导引电磁波沿一定方向传输的导体、介质或由它们共同组成的导波系统，都可以称为传输线。

传输线是微波技术中最重要的基本元件之一，这是因为它不仅可以把电磁波的能量从一处传输到另一处，而且还可用它作为基本组成部分来构成各种用途的微波元(器)件。

（2）传输线有哪几类？具体传输线的种类是很多的，而且可按不同的标准分类。

若按传输线所导引的电磁波的波型（亦称模、场结构或场分布）来划分，则可分为三种类型，图2.1-1给出了这三种类型传输线中比较典型和常用的传输线的结构简图，但并非是传输线的全部。

图2.1-1 传输线的种类(1)TEM波和准TEM波传输线；(2)TE波和TM波传输线；(3)表面波传输线。

(a)平行双导线；(b)同轴线；(c)带状线；(d)微带线；(e)矩形波导；(f)圆形波导；(g)脊形波导；(h)椭圆波导；(i)介质波导；(j)镜像线；(k)单根表面波传输线①TEM波传输线，如双导线、同轴线、带状线和微带线（严格地讲，是准TEM波）等，它们都属于双导体传输系统，多导体系统也可以传输TEM波；②TE波和TM波传输线，如矩形、圆形、脊形和椭圆形波导等，它们是由空心金属管构成的，属于单导体传输系统（双导体和多导体传输系统在一定条件下，例如，当传输线的横向尺寸与工作波长相比足够大时，也可以传输TE和TM 波，但一般不常用，常用的是主模TEM波）；③表面波传输线，如介质波导(包括光波导)，介质镜像线，以及单根的表面波传输线等，电磁波聚集在传输线内部及其表面附近沿轴线方向传播，一般的是混合波型（TE波和TM波的叠加），某种情况下也可传播TE或TM波。

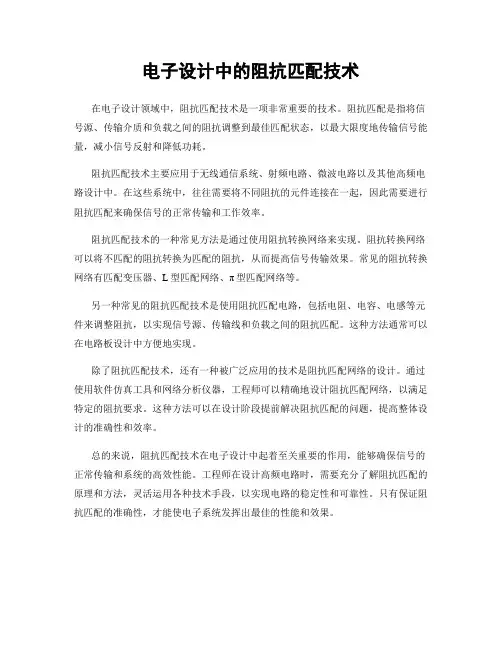

电子设计中的阻抗匹配技术
在电子设计领域中，阻抗匹配技术是一项非常重要的技术。

阻抗匹配是指将信号源、传输介质和负载之间的阻抗调整到最佳匹配状态，以最大限度地传输信号能量，减小信号反射和降低功耗。

阻抗匹配技术主要应用于无线通信系统、射频电路、微波电路以及其他高频电路设计中。

在这些系统中，往往需要将不同阻抗的元件连接在一起，因此需要进行阻抗匹配来确保信号的正常传输和工作效率。

阻抗匹配技术的一种常见方法是通过使用阻抗转换网络来实现。

阻抗转换网络可以将不匹配的阻抗转换为匹配的阻抗，从而提高信号传输效果。

常见的阻抗转换网络有匹配变压器、L型匹配网络、π型匹配网络等。

另一种常见的阻抗匹配技术是使用阻抗匹配电路，包括电阻、电容、电感等元件来调整阻抗，以实现信号源、传输线和负载之间的阻抗匹配。

这种方法通常可以在电路板设计中方便地实现。

除了阻抗匹配技术，还有一种被广泛应用的技术是阻抗匹配网络的设计。

通过使用软件仿真工具和网络分析仪器，工程师可以精确地设计阻抗匹配网络，以满足特定的阻抗要求。

这种方法可以在设计阶段提前解决阻抗匹配的问题，提高整体设计的准确性和效率。

总的来说，阻抗匹配技术在电子设计中起着至关重要的作用，能够确保信号的正常传输和系统的高效性能。

工程师在设计高频电路时，需要充分了解阻抗匹配的原理和方法，灵活运用各种技术手段，以实现电路的稳定性和可靠性。

只有保证阻抗匹配的准确性，才能使电子系统发挥出最佳的性能和效果。

微波的测量实验报告微波的测量实验报告引言：微波技术是一门应用广泛的电磁波技术，它在通信、雷达、医疗等领域发挥着重要作用。

本实验旨在通过测量微波信号的传输特性和功率传输特性，探索微波的性质和应用。

实验一：微波信号的传输特性在实验一中，我们使用了一台微波信号发生器、一根微波传输线和一台微波功率计。

首先，我们将微波信号发生器的输出端连接到微波传输线的输入端，然后将微波传输线的输出端连接到微波功率计。

接下来，我们调节微波信号发生器的频率，并通过微波功率计测量微波信号的功率。

实验结果表明，微波信号的传输特性与频率密切相关。

当微波信号的频率增加时，传输线上的功率损耗也会增加。

这是因为微波信号在传输过程中会受到传输线的阻抗匹配、衰减和反射等因素的影响。

因此，在实际应用中，我们需要根据传输线的特性和工作频率来选择合适的传输线，以确保信号传输的稳定和可靠。

实验二：微波功率传输特性在实验二中，我们使用了一台微波信号发生器、一根微波传输线、一台微波功率计和一个负载。

首先，我们将微波信号发生器的输出端连接到微波传输线的输入端，然后将微波传输线的输出端连接到负载。

接下来，我们调节微波信号发生器的功率，并通过微波功率计测量微波信号在传输线和负载上的功率。

实验结果表明，微波功率的传输特性与功率和负载的阻抗匹配程度密切相关。

当功率和负载的阻抗匹配较好时，微波功率能够有效地传输到负载上，并且功率损耗较小。

然而，当功率和负载的阻抗不匹配时，微波功率会发生反射和衰减，导致功率损耗增加。

因此，在微波电路设计中，我们需要注意功率和负载的阻抗匹配问题，以提高功率传输效率。

实验三：微波的应用微波技术在通信、雷达、医疗等领域有着广泛的应用。

在通信领域，微波信号可以传输大量的数据，并且具有较高的传输速率和稳定性。

在雷达领域，微波信号可以用于探测和测量目标物体的距离、速度和方位。

在医疗领域，微波信号可以用于医学成像和治疗，如MRI和微波消融术等。
