专题7.2、动力学之三大基本模型
题型一、过程分析之板块模型
由滑块和木板组成的相互作用的系统一般称之为“木板—滑块模型”,简称'板块模型'。
此类问题涉及的相关知识点包括：静摩擦力、滑动摩擦力、运动学规律、牛顿运动定律、动能定理、能量转化与守恒等多方面的知识。此类问题涉及的处理手段包括：受力分析、运动分析、临界条件判断、图像法处理、多过程研究等多种方法。因此对大家的综合分析能力要求极高,也是高考的热点之一。
“滑块——木板”模型
【解题方略】
两种类型如下：
例1、如图所示，质量为M=8kg的小车放在光滑的水平面上，在小车左端加一水平推力F=8N，当小车向右运动的速度达到v0=1.5m/s时，在小车前端轻轻放上一个大小不计、质量为m=2kg的小物块，物块与小车间的动摩擦因数μ=0.2。已知运动过程中，小物块没有从小车上掉下来，取g=10m/s2。求：
（1）经过多长时间两者达到相同的速度；
（2）小车至少多长，才能保证小物块不从小车上掉下来；
（3）当小车与物块达到共速后在小车合物块之间是否存在摩擦力？
（4）从小物块放上小车开始，经过t=1.5s小物块通过的位移大小为多少；
（5）二者共速后如果将推力F 增大到28N ，则二者的加速度大小分别为；
【答案】（1）1s.(2)0.75m. (3)有，1.6N .(4)2.1m （5）2m/s2. 8m/s2
【解析】
对木块受力分析得：
对小车受力分析得：
解得：
分别对两车进行运动分析：假设经过时间t两车达到共速，且达到共速时物块恰好到达木板的左端；
对物块：
对小车：
根据题意：
联立1、2、3、4、5、6式得：t=1s， l=0.75，v共=2m/s
（3）当物块与小车共速后对整体受力分析：
此时小车与物块之间的摩擦力转化为静摩擦力，隔离物块对物块受力分析得：。所以当二者共速后在小车物块之间存在静摩擦力大小为：1.6N .
（4）二者共速后将以0.8m/s2的加速度继续前进，所以在1.5s内物块经历了两段运动（0-1s与1-1.5s），对物块进行运动分析得：
代入参数得：，
m
x1.2
（5）当外力F增加到28N 时，需要先判断，物块与小车之间是否发生相对运动是处理该问的关键；
设：当外力F增大到F0时。小车与物块之间刚好发生相对运动，此时AB之间的静摩擦力达到最大值；结合叠加体临界问题的求解方法（见专题06）可得：
代入相关参数联立：9、10、11关系式可得：
所以当F 增大到等于28N 时小车与物块之间将发生相对运动； 对物块受力分析得：
对小车受力分析得：
方法总结：
选用整体法和隔离法的策略
(1)当各物体的运动状态相同时，宜选用整体法；当各物体的运动状态不同时，宜选用隔离法。 (2)对较复杂的问题，通常需要多次选取研究对象，交替应用整体法与隔离法才能求解。 技巧秘诀
应用整体法、隔离法应注意的三个问题
(1)实际问题通常需要交叉应用隔离法与整体法才能求解。
(2)对于两个以上的物体叠加组成的物体系统，在进行受力分析时，一般先从受力最简单的物体入手，采用隔离法进行分析。
(3)将整体作为研究对象时，物体间的内力不能列入牛顿第二定律方程中。
例2、【2015新课标II-25】25.（20分）下暴雨时，有时会发生山体滑坡或泥石流等地质灾害。某地有一倾角为θ=37°的山坡C ，上面有一质量为m 的石板B ，其上下表面与斜坡平行；B 上有一碎石堆A （含有大量泥土），A 和B 均处于静止状态，如图所示。假设某次暴雨中，A 浸透雨水后总质量也为m （可视为质量不变的滑块），在极短时间内，A 、B 间的动摩擦因数μ1减小为
8
3
，B 、C 间的动摩擦因数μ2减小为0.5，A 、B 开始运动，此时刻为计时起点；在第2s 末，B 的上表面突然变为光滑，μ2保持不变。已知A 开始运动时，A 离B 下边缘的距离l=27m ，C 足够长，设最大静摩擦力等于滑动摩擦力。取重力加速度大小g=10m/s2。求：
（1）在0~2s 时间内A 和B 加速度的大小 （2）A 在B 上总的运动时间
【答案】3m/s2 1m/s2 4s
【解析】选择0-2s作为研究过程，对物体进行受力分析；
对A受力分析:
对B 受力分析：
解得：
选择0-2s作为研究过程对物体进行运动分析：
设2s末A的速度大小为V1，B 的速度大小为V2，在该段时间里A 走的位移大小为X1，B走的位移大小为X2；
联立4、5、6、7得：
选择2s以后作为研究过程对物体进行受力分析：
对A 受力分析：
对B 受力分析：
解得：
设经过时间t，B物体停止，此时A 的速度大小为v3，在该时间里A 走的位移大小为x3，B 走的位移大小为x4；
对A：对B：
对A ：对B ：
解得：
x 走完剩余位移所用的时间为t、；
选择3s以后作为研究过程：设剩余位移的大小为
3
对A ：
故A在B上运动的总时间为t=2+1+1=4s (18)
例3、(2015·新课标全国Ⅰ，25)一长木板置于粗糙水平地面上，木板左端放置一小物块；在木板右方有一墙壁，木板右端与墙壁的距离为4.5 m，如图(a)所示。t＝0时刻开始，小物块与木板一起以共同速度向右运动，直至t＝1 s时木板与墙壁碰撞(碰撞时间极短)。碰撞前、后木板速度大小不变，方向相反；运动过程中小物块始终未离开木板。已知碰撞后1 s时间内小物块的v－t图线如图(b)所示。木板的质量是小物块质量的15倍，重力加速度大小g取10 m/s2。求：
(1)木板与地面间的动摩擦因数μ1及小物块与木板间的动摩擦因数μ2；
(2)木板的最小长度；
(3)木板右端离墙壁的最终距离。
【答案】
（1）μ2＝0.4，μ1＝0.1
（2）6m
（3）6.5m
【解析】选择0-1s作为研究过程对整体分析得：
设0-1s内整体的位移大小为x0，所以有；
联立1、2、3可得：0.11=μ
选择1-2s 作为研究过程分别对AB 进行受力分析和运动分析 对A 进行受力分析：
对B 进行受力分析：
对AB 进行运动分析；设1-2s 末A 的位移为x 1B 的位移为x 2，2s 末A 、B 的速度大小分别为v 1，v 2；
联立5、6、7式得：
将0.11=μ代入可得：0.42=μ (8)
联立将a1、a2代入联立9、10、11、12式可得：
22/38s m v = ...21m x = ...3102m x = m x 3
161=?
选择2s 以后作为研究过程；对AB 分别进行受力分析，两物体各自的加速度大小未变。对AB 进行运动分析，设经过时间t2两物体共速，共速的速度大小为v 共，该过程AB 两物体各自产生的位移分别为x3、x4；
解得：
联立：14、15、16、17得：
选择2.5s以后作为研究过程；AB 以共同大小的加速度a，以v共为初速度做匀减速运动，设经过时间t3停止；
X=6.5m (21)
方法总结：
处理多体多过程问题的基本步骤：
1、确定物体的运动过程并分段处理；将复杂的运动过程分解成若干个小的过程进行研究。
2、在已经选好的研究过程中根据不同的运动状态选择合理的研究对象；
3、根据题中的关键条件，对物体进行受力分析和运动分析，书写各过程的力学关系式，以及运动学关系式，求未知物理量。
4、注意如果是连续分段的思维切记过程的衔接；
技巧秘诀
分析滑块－木板模型时要抓住一个转折和两个关联。

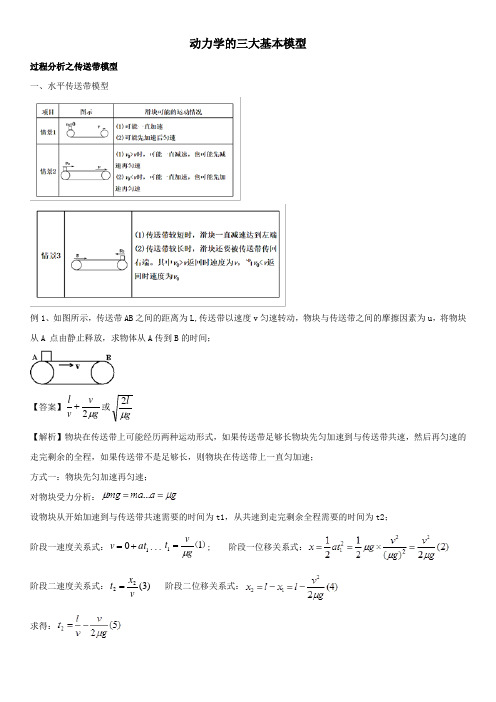

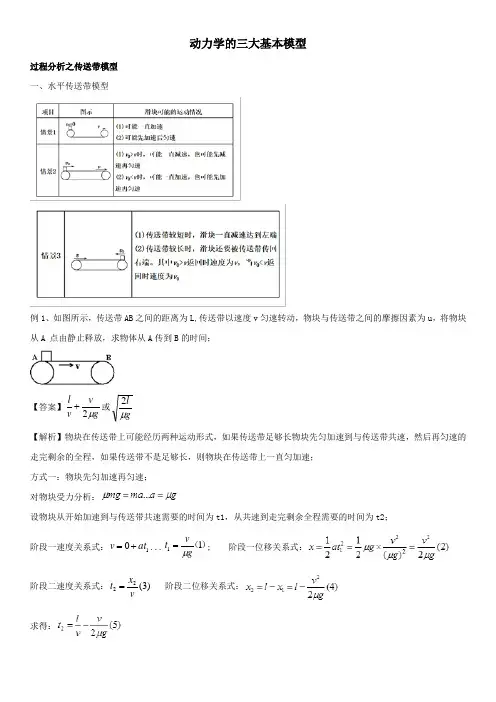

题型二、过程分析之传送带模型
一、水平传送带模型
例4、如图所示，传送带AB 之间的距离为L,传送带以速度v 匀速转动，物块与传送带之间的摩擦因素为u ，将物块从A 点由静止释放，求物体从A 传到B 的时间；
【答案】
g v v l μ2+或g
l μ2 【解析】物块在传送带上可能经历两种运动形式，如果传送带足够长物块先匀加速到与传送带共速，然后再匀速的走完剩余的全程，如果传送带不是足够长，则物块在传送带上一直匀加速； 方式一：物块先匀加速再匀速； 对物块受力分析：
设物块从开始加速到与传送带共速需要的时间为t1，从共速到走完剩余全程需要的时间为t2； 阶段一速度关系式：10at v +=...）（11g
v
t μ=
; 阶段一位移关系式：
阶段二速度关系式：)3(2
2v
x t =
阶段二位移关系式：
求得：
所以从AB 传送到B 的总时间为：
方式二、物块在传送带上一直匀加速到另一端； 对物块受力分析：
对物体进行运动分析，如果传送带不是足够长，物块在传送带上一直匀加速；
2
21at l =
得g
l
t μ2=，所以物块从A 传送到B 的时间为g
l
t μ2=或g v v l t μ2+=
方法总结：
如图所示是物块在传送带上的两种运行模式，分析可知，在传送带的长度一定时，把物块从A 运送到B 端的两种方式中，t0 结论是：如果能够保证物体在传送带上一路匀加速，那么物体到达右端所需的时间更短. 例5、如图所示，一平直的传送带以速度v ＝2m/s 匀速运动，传送带把A 处的工件运送到B 处，A 、B 相距L ＝10m ，从A 处把工件无初速地放到传送带上，经过时间t ＝6s ，能传送到B 处，求： （1）工件在传送带上加速运动过程中的加速度大小及加速运动的时间； （2）欲用最短的时间把工件从A 处传送到B 处，求传送带的运行速度至少多大？ 【答案】（1）1m/s2 （2）52 【解析】对工件受力分析： 对工件进行运动分析：假设工件从静止释放到与传送带共速共需要经历的时间为t 速度关系：)1...(at v =代入得2=at t=2s 位移关系：，代入相关参数得：a=1m/s 2 如果工件在传送带上一路匀加速刚好到达B 端时的速度为V ，且刚好与传送带共速，此时传送带的速度即为其临界的最小速度。 例6、如图所示，倾角为θ的斜面，传送带AB之间的距离为L,传送带以速度v匀速转动，物块与传送带之间的摩擦因素为u，将物块从A点由静止释放，求物体从A传到B的时间； 【答案】或 【解析】要想将物体传上去有一个要求： 对物块受力分析： 运动分析：与水平类型完全一致；物体的运动有两种可能，先匀加速后匀速，或一直匀加速； 一直匀加速：代入相关参数得： 先匀加速后匀速：参考上一例题可知：代入相关参数得： 例7、如图所示，一皮带输送机的皮带以v＝13.6 m/s的速率做匀速运动，其有效输送距离AB＝29.8 m，与水平方向夹角为θ＝37°.将一小物体轻放在A点，物体与皮带间的动摩擦因数μ＝0.1，求物体由A到B所需的时间．(g取10 m/s) 【答案】3s 【解析】本题的关键要注意两点： 1、开始时传送带运动的速度大于物块的速度，所以物块受到传送带沿斜面向下的滑动摩擦力； 2、当物块与传送带共速后物块的运动不一定是匀速的，需要进行相应的判断； 到达共速前阶段一受力分析： 代入相关参数得a1=6.8m/s2 设经过时间t1物块与传送带共速：s t a v 211==，物体产生的位移为： 当物体与传送带达到共速后的阶段二对物体进行受力分析：需要先判断比较的大小关 系，从而确定物体在第二阶段的运动情况； 对物体受力分析得： 代入相关参数得a2=5.2m/s2 对第二阶段的物体进行运动分析得：；代入相关参数得：t2=1s 总时间t=t 1+t 2=3S; 对本题说明：在第二阶段中比较的关系是非常重要的；当时， 物体将匀速走完剩余的全程；当时，物体将以加速度a2继续前行； 处理传送带模型的万能模板 题型三、过程分析之弹簧模型 在处理涉及弹簧类问题时需要注意弹簧最重要的特点就是弹力的大小是不能突变的，所以当外界状态变化时，连接在物体上的弹簧弹力是不变的；把握住弹簧的这一特点，分析问题时就与常规的力学问题是一样的。 例8如图所示，竖直放置在水平面上的轻质弹簧上叠放着两物块A 、B ，两者的质量均为2kg ，它们处于静止状态．若突然将一个大小为10N 、方向竖直向下的力施加在物体A 上，则此瞬间A 对B 的压力大小为：（g=10m/s2）（ ） A ．10N B ．25N C ．20N D ．30N 14． 【答案】B 【解析】开始时AB 处于静止状态，对AB 整体受力分析得： 代入求得：..40N F 弹 施加一个竖直向下的10N 的外力后AB 整体不再平衡受力分析得： 施加力的前后F 弹的大小不变，代入相关参数得：10=4a.. a=2.5m/s 2 ; 隔离A 物体受力分析得：;代入相关参数得: F BA =25N; 例9、如图所示，物体P 放在水平地面上，劲度系数为k ＝250 N/m 的轻弹簧左端固定在竖直墙壁上、右端固定在质量为m ＝1 kg 的物体P 上，弹簧水平。开始时弹簧为原长，P 从此刻开始受到与水平面成θ＝37°的拉力作用而向右做匀加速运动。某时刻F ＝10 N ，弹簧弹力大小为T ＝5 N ，P 向右的加速度大小为a ＝1 m/s2，此时撤去F ，已知sin 37°＝0.6、cos 37°＝0.8，重力加速度g ＝10 m/s2。求： 【答案】 (1)0.2 m/s 方向水平向右 (2)10 m/s2 方向水平向左 【解析】(1)根据胡克定律可知，从开始到撤去F ，弹簧伸长量x ＝T k ＝0.02 m 应用速度－位移关系式可知，撤去F 时P 的速度v ＝2ax 解得v＝0.2 m/s，方向水平向右 (2)撤去F前的瞬间P做加速运动的加速度a＝1 m/s2，弹簧被拉长，设P与水平面间的动摩擦因数为μ，对P应用牛顿第二定律得F cos θ－μ(mg－F sin θ)－T＝ma 撤去F瞬间P的加速度大小为a′，应用牛顿第二定律有 μmg＋T＝ma′ 联立解得a′＝10 m/s2，方向水平向左 弹簧阻尼系统动力学模 型a m s仿真 集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY- 震源车系统动力学模型分析报告一、项目要求 1）独立完成1个应用Adams软件进行机械系统静力、运动、动力学分析问题，并完成一份分析报告。分析报告中要对所计算的问题和建模过程做简要分析，以图表形式分析计算结果。 2）上交分析报告和Adams的命令文件，命令文件要求清楚、简洁。 二、建立模型 1）启动admas，新建模型，设置工作环境。 对于这个模型，网格间距需要设置成更高的精度以满足要求。在ADAMS/View菜单栏中，选择设置（Setting）下拉菜单中的工作网格（WorkingGrid）命令。系统弹出设置工作网格对话框，将网格的尺寸(Size)中的X和Y分别设置成750mm和500mm，间距（Spacing）中的X和Y都设置成50mm。然后点击“OK”确定。如图2-1所表示。 图2-1设置工作网格对话框 2）在ADAMS/View零件库中选择矩形图标，参数选择为“onGround”，长度（Length）选择40cm高度Height为1.0cm，宽度Depth为30.0cm，建立系统的平台，如图2-2所示。以同样的方法，选择参数“NewPart”建立part-2、part-3、part-4，得到图形如2-3所示， 图2-2图2-3创建模型平台 3）施加弹簧拉力阻尼器，选择图标，根据需要输入弹簧的刚度系数K和粘滞阻尼系数C，选择弹簧作用的两个构件即可，施加后的结果如图2-4 图2-4创建弹簧阻尼器 4）添加约束，选择棱柱副图标，根据需要选择要添加约束的构件，添加约束后的模型如2-5所示。 图2-5添加约束 至此模型创建完成 三、模型仿真 1)、在无阻尼状态下，系统仅受重力作用自由振动，将最下层弹簧的刚度系数K设置为10，上层两个弹簧刚度系数均设置为3，小物块的支撑弹簧的刚度系数为4，阻尼均为0，进行仿真，点击图标，设置EndTime为5.0，StepSize为0.01，Steps为50，点击图标，开始仿真对所得数据进行分析。 选择物块的位移、速度、加速度与时间的图像如图3-1、3-2、3-3所示，经过傅里叶变换之后我们可以清楚地看到系统的各阶固有频率。 图3-1位移与时间图像以及FFT变换图像 图3-2速度与时间图像以及FFT变换图像 图3-3加速度与时间图像以及FFT变换图像 通过傅里叶变换，从图中可以看出系统为三阶系统，表现出三阶的固有频率，通过测量得到w1=2.72，w2=4.29，w3=6.15.。 2）为了更进一步验证系统的各阶固有频率，我们给系统施加一定频率的正弦激振力，使系统做受迫振动，观察系统的振动情况， （a）F1=50*sin(2*3.14*w1*time)时，物块振动的速度与时间的图像如3-4所示。 图3-4 F1作用下速度与时间图像以及FFT变换图像 第10章系统动力学模型 系统动力学模型(System Dynamic)是社会、经济、规划、军事等许多领域进行战略研究的重要工具，如同物理实验室、化学实验室一样，也被称之为战略研究实验室，自从问世以来，可以说是硕果累累。 1 系统动力学概述 2 系统动力学的基础知识 3 系统动力学模型 第1节系统动力学概述 1.1 概念 系统动力学是一门分析研究复杂反馈系统动态行为的系统科学方法，它是系统科学的一个分支，也是一门沟通自然科学和社会科学领域的横向学科，实质上就是分析研究复杂反馈大系统的计算仿真方法。 系统动力学模型是指以系统动力学的理论与方法为指导，建立用以研究复杂地理系统动态行为的计算机仿真模型体系，其主要含义如下： 1 系统动力学模型的理论基础是系统动力学的理论和方法； 2 系统动力学模型的研究对象是复杂反馈大系统； 3 系统动力学模型的研究内容是社会经济系统发展的战略与决策问题，故称之为计算机仿真法的“战略与策略实验室”； 4 系统动力学模型的研究方法是计算机仿真实验法，但要有计算 机仿真语言DYNAMIC的支持，如：PD PLUS，VENSIM等的支持； 5 系统动力学模型的关键任务是建立系统动力学模型体系； 6 系统动力学模型的最终目的是社会经济系统中的战略与策略决策问题计算机仿真实验结果，即坐标图象和二维报表； 系统动力学模型建立的一般步骤是：明确问题，绘制因果关系图，绘制系统动力学模型流图，建立系统动力学模型，仿真实验，检验或修改模型或参数，战略分析与决策。 地理系统也是一个复杂的动态系统，因此，许多地理学者认为应用系统动力学进行地理研究将有极大潜力，并积极开展了区域发展，城市发展，环境规划等方面的推广应用工作，因此，各类地理系统动力学模型即应运而生。 1.2 发展概况 系统动力学是在20世纪50年代末由美国麻省理工学院史隆管理学院教授福雷斯特（JAY.W.FORRESTER）提出来的。目前，风靡全世界，成为社会科学重要实验手段，它已广泛应用于社会经济管理科技和生态灯各个领域。福雷斯特教授及其助手运用系统动力学方法对全球问题，城市发展，企业管理等领域进行了卓有成效的研究，接连发表了《工业动力学》，《城市动力学》，《世界动力学》，《增长的极限》等著作，引起了世界各国政府和科学家的普遍关注。 在我国关于系统动力学方面的研究始于1980年，后来，陆续做了大量的工作，主要表现如下： 1）人才培养 基于齿轮传动的机械动力学研究文献综述 摘要：本文结合相关文献对机械动力学中齿轮传动动力学部分的研究进行了综述。综合文献对齿轮传动动力学研究现状和发展趋势有了整体把握。 关键词：动力学；齿轮传动；综述； The Literature Review of Mechanical Dynamics based on gear transmission Abstract：In this paper, the studies of mechanical dynamics of gear transmission were reviewed. On the whole, we grasp the studies status and development trend of gear transmission. Keywords: Dynamics；Gear transmission；Review 1.前言 随着机械向高效、高速、精密、多功能方向发展，对传动机械的功能和性能的要求也越来越高，机械的工作性能、使用寿命、能源消耗、振动噪声等在很大程度上取决于传动系统的性能。因此必须重视对传动系统的研究。机械系统中的传动主要分为机械传动、流体传动(液压传动、液力传动、气压传动、液体粘性传动和高等优点机械传动的形式也有多种，如各种齿轮传动、带(链)传动、摩擦传动等。 齿轮传动是机械传动中的主要形式之一。在机械传动中占有主导地位。由于它具有速比范围大、功率范围广、结构紧凑可靠等优点，已广泛应用于各种机械设备和仪器仪表中。成为现有机械产品中所占比重最大的一种传动。齿轮从发明到现在经历了无数次更新换代，主要向高速、重载、平稳性、体积小、低噪等方向发展。 2. 齿轮动力学的发展概述 齿轮的发展要追溯到公元前，迄今已有3000年的历史。虽然自古代人们就使用了齿轮传动，但由于动力限制了机器的速度。因此齿轮传动的研究迟迟未发展到动力学研究的阶段。 第一次工业革命推动了机器速度的提高，Euler提出的渐开线齿廓被广泛运用，这属于从齿轮机构的几何设计角度来适应速度的提高。 系统动力学模型介绍 1.系统动力学的思想、方法 系统动力学对实际系统的构模和模拟是从系统的结构和功能两方面同时进行的。系统的结构是指系统所包含的各单元以及各单元之间的相互作用与相互关系。而系统的功能是指系统中各单元本身及各单元之间相互作用的秩序、结构和功能，分别表征了系统的组织和系统的行为，它们是相对独立的，又可以在—定条件下互相转化。所以在系统模拟时既要考虑到系统结构方面的要素又要考虑到系统功能方面的因素，才能比较准确地反映出实际系统的基本规律。系统动力学方法从构造系统最基本的微观结构入手构造系统模型。其中不仅要从功能方面考察模型的行为特性与实际系统中测量到的系统变量的各数据、图表的吻合程度，而且还要从结构方面考察模型中各单元相互联系和相互作用关系与实际系统结构的一致程度。模拟过程中所需的系统功能方面的信息，可以通过收集，分析系统的历史数据资料来获得，是属定量方面的信息，而所需的系统结构方面的信息则依赖于模型构造者对实际系统运动机制的认识和理解程度，其中也包含着大量的实际工作经验，是属定性方面的信息。因此，系统动力学对系统的结构和功能同时模拟的方法，实质上就是充分利用了实际系统定性和定量两方面的信息，并将它们有机地融合在一起，合理有效地构造出能较好地反映实际系统的模型。 2.建模原理与步骤 (1)建模原理 用系统动力学方法进行建模最根本的指导思想就是系统动力学的系统观和方法论。系统动力学认为系统具有整体性、相关性、等级性和相似性。系统内部的反馈结构和机制决定了系统的行为特性，任何复杂的大系统都可以由多个系统最基本的信息反馈回路按某种方式联结而成。系统动力学模型的系统目标就是针对实际应用情况，从变化和发展的角度去解决系统问题。系统动力学构模和模拟的一个最主要的特点，就是实现结构和功能的双模拟，因此系统分解与系统综合原则的正确贯彻必须贯穿于系统构模、模拟与测试的整个过程中。与其它模型一样，系统动力学模型也只是实际系统某些本质特征的简化和代表，而不是原原本本地翻译或复制。因此，在构造系统动力学模型的过程中，必须注意把握大局，抓主要矛盾，合理地定义系统变量和确定系统边界。系统动力学模型的一致性和有效性的检验，有一整套定性、定量的方法，如结构和参数的灵敏度分析，极端条件下的模拟试验和统计方法检验等等，但评价一个模型优劣程度的最终标准是客观实践，而实践的检验是长期的，不是一二次就可以完成的。因此，一个即使是精心构造出来的模型也必须在以后的应用中不断修改、不断完善，以适应实际系统新的变化和新的目标。 (2)建模步骤 系统动力学构模过程是一个认识问题和解决问题的过程，根据人们对客观事物认识的规律，这是一个波浪式前进、螺旋式上升的过程，因此它必须是一个由粗到细，由表及里，多次循环，不断深化的过程。系统动力学将整个构模过程归纳为系统分析、结构分析、模型建立、模型试验和模型使用五大步骤这五大步骤有一定的先后次序，但按照构模过程中的具体情况，它们又都是交叉、反复进行的。 第一步系统分析的主要任务是明确系统问题，广泛收集解决系统问题的有关数据、资料和信息，然后大致划定系统的边界。 第二步结构分析的注意力集中在系统的结构分解、确定系统变量和信息反馈机制。 第三步模型建立是系统结构的量化过程(建立模型方程进行量化)。 第四步模型试验是借助于计算机对模型进行模拟试验和调试，经过对模型各种性能指标的评估不断修改、完善模型。 第五步模型使用是在已经建立起来的模型上对系统问题进行定量的分析研究和做各种政策实验。 3.建模工具 系统动力学软件VENSIM PLE软件 4.建模方法 因果关系图法 在因果关系图中，各变量彼此之间的因果关系是用因果链来连接的。因果链是一个带箭头的实线(直线或弧线)，箭头方向表示因果关系的作用方向，箭头旁标有“+”或“-”号，分别表示两种极性的因果链。 系统动力学优化方法案例研究 1研究背景 农业生态系统是由自然生态系统和社会经济系统组成的复杂系统，它的发展受人类、社会、经济、政策、科技和自然等因素综合作用，呈现高度非线性、多回路、复杂的动态特性。农业生态系统的优化管理就是对农业生产进行合理的人为干预，通过政策实施和技术支撑，对系统结构和功能进行合理调控，使农业生态系统处于安全与健康状态，为人类提供持续的生态服务、满足人类生存和发展需求。 禹城农业生态系统为县级尺度的生态系统。全市拥有耕地52927 hm2，全市总人口499755人，其中农业人口415913人。土地平坦，水资源丰富，适合农业生产，经济以农业为主，农业长期以种植业为主，20世纪90年代，粮食单产稳定在12000kg/hm2以上，畜牧业有了较快发展，逐步呈现农牧结合的良好态势，到2000年种植业产值和畜牧业产值在农业生产总产值中分别占到65.0%和29.8%。种植业以小麦、玉米为主，部分为棉花、蔬菜、瓜果等经济作物，养殖业以牛、猪、鸡为主。目前，随着我国农业发展进入新阶段，面临新一轮农业结构调整，根据区域资源特点及我国优势农产品区划，禹城市既是粮食生产优势产区，同时也是畜牧业生产的优势产区，种植业子系统和养殖业子系统是禹城市农业生态系统两个最主要的子系统，种植业和养殖业的结合也是农业生产最基本的形式。养殖业在农业生态系统中的重要作用，一方面主要表现为提供营养丰富的动物性食品和增加经济收入，另一方面则表现为充分利用种植业副产物，并为种植业提供大量有机肥从而可适当减少化肥用量。种植业和养殖业的有机结合，有利于减少工业辅助能的投入，能够提高抵抗自然灾害和社会经济风险的能力，可以增加系统的稳定性。运用系统动力学方法优化并调控种植业和养殖业内部组分结构比例，协调种植业和养殖业两个子系统之间的相互关系，探讨实现系统的整体高效和良性循环的途径。 2模型的建立与检验 （1）建模思路 应用系统动力学模型对禹城市农牧结合生态系统发展趋势进行动态模拟，并 第10 章系统动力学模型 系统动力学模型(System Dynamic)是社会、经济、规划、军事等许多领域进行战略研究的重要工具，如同物理实验室、化学实验室一样，也被称之为战略研究实验室，自从问世以来，可以说是硕果累累。 1 系统动力学概述 2 系统动力学的基础知识 3 系统动力学模型 第1 节系统动力学概述 1.1 概念系统动力学是一门分析研究复杂反馈系统动态行为的系统科学方法，它是系统科学的一个分支，也是一门沟通自然科学和社会科学领域的横向学科，实质上就是分析研究复杂反馈大系统的计算仿真方法。 系统动力学模型是指以系统动力学的理论与方法为指导，建立用以研究复杂地理系统动态行为的计算机仿真模型体系，其主要含义如下： 1 系统动力学模型的理论基础是系统动力学的理论和方法； 2 系统动力学模型的研究对象是复杂反馈大系统； 3 系统动力学模型的研究内容是社会经济系统发展的战略与决策问题，故称之为计算机仿真法的“战略与策略实验室” ； 4 系统动力学模型的研究方法是计算机仿真实验法，但要有计算 机仿真语言DYNAMIC勺支持，如：PD PLUS VENSIM等的支持； 5 系统动力学模型的关键任务是建立系统动力学模型体系； 6 系统动力学模型的最终目的是社会经济系统中的战略与策略决策问题计 算机仿真实验结果，即坐标图象和二维报表； 系统动力学模型建立的一般步骤是：明确问题，绘制因果关系图，绘制系统动力学模型流图，建立系统动力学模型，仿真实验，检验或修改模型或参数，战略分析与决策。 地理系统也是一个复杂的动态系统，因此，许多地理学者认为应用系统动力学进行地理研究将有极大潜力，并积极开展了区域发展，城市发展，环境规划等方面的推广应用工作，因此，各类地理系统动力学模型即应运而生。 1.2 发展概况 系统动力学是在20世纪50年代末由美国麻省理工学院史隆管理学院教授福雷斯特（JAY.W.FORRESTERI出来的。目前，风靡全世界，成为社会科学重要实验手段，它已广泛应用于社会经济管理科技和生态灯各个领域。福雷斯特教授及其助手运用系统动力学方法对全球问题，城市发展，企业管理等领域进行了卓有成效的研究，接连发表了《工业动力学》，《城市动力学》，《世界动力学》，《增长的极限》等著作，引起了世界各国政府和科学家的普遍关注。 在我国关于系统动力学方面的研究始于1980 年，后来，陆续做了大量的工作，主要表现如下： 1 ）人才培养 自从1980年以来，我国非常重视系统动力学人才的培养，主要采用“走出去，请进来”的办法。请进来就是请国外系统动力学专家来华讲学，走出去就是派留学生，如：首批派出去的复旦大学管理学院的王其藩教授等，另外，还多次举办了全国性的讲习班。 2 ）编译编写专著 （一） 直齿圆柱齿轮传动的扭转振动模型 若忽略传动轴的扭转变形，只考虑齿轮副处的变形，则得到最简单的扭转振动模型，如图1所示。其中r b1、r b2为主从动齿轮的基圆直径，k v 为齿轮副的综合啮合刚度，并且考虑齿轮副的啮合阻尼系数c v 以及齿廓误差e 的作用，主动轮上作用与转动方向相同的驱动力矩T 1，从动轮上作用与转动方向相反的阻力矩T 2 图1 齿轮副的扭转振动模型 啮合线上的综合变形δi 可写为： 1122i b b i r r e δθθ=-- (1) 设重合度小于2，啮合齿对为i ，法向啮合力可以表示为： ()()() 11221122i vi i vi i vi b b i vi b b i i i i F F k c k r r e c r r e δδθθθθ??==+=--+--??∑∑∑&&&& (2) 式中：i 为参与啮合的齿对序号，i =1,2；k vi 、c vi 为齿对i 在啮合点位置的综合啮合刚度和阻尼系数。 主、从动齿轮的力矩平衡方程为： 12111222 b b J T r F J T r F θθ=-=-&&&& (3) 将(2)带入(1)中得到： ()() ()() 111112211221222112211222 b vi b b i vi b b i i b vi b b i vi b b i i J r k r r e c r r e T J r k r r e c r r e T θθθθθθθθθθ??+--+--=????---+--=-??∑∑&&&&&&&&&& (4) 由此式可看出，即使主动齿轮转速以及传动载荷恒定，由于时变综合刚度k v 的变化，也会使从动轮的转动出现波动，即造成齿轮的圆周振动。为了方便讨论时变综合刚度k v 对振动方程(4)的影响，定义啮合线上两齿轮的相对位移x 为： 1122b b x r r θθ=- (5) 不考虑齿轮传动的效率，齿轮的静态啮合力为： 12 01 2 b b T T F r r = = (6) 将式(5)、(6)带入方程(4)中，则可将其简化为一元微分方程： e v v d m x c x k x F ++=&&& (7) 式中，m e 称为系统的当量质量： 12 22 2112 e b b J J m J r J r = + (8) 激振力为： 0d vi i vi i i i F F c e k e =++∑∑& (9) 根据方程(9)可以将一对齿轮的振动视为单自由度系统的振动，如图2所示。可以看出时变综合刚度k v 和齿廓误差e i 都是随时间变化的量，也即是齿轮系统的刚度激励和误差激励。 图2 齿轮传动的单自由度模型 与方程(7)对应的系统的固有频率可以表示为： n f = = (10) （二） 直齿圆柱齿轮副啮合耦合型振动分析 在不考虑齿面摩擦的情况下，典型的直齿圆柱齿轮副的啮合耦合型动力学模型如图4所示。 第四章 系统动力学仿真模型 由于上海地区的汽车市场只是全国市场的一部分，其供应系统除了上海本地汽车生产企业之外，还有全国各地的汽车企业。随着加入WTO ，汽车产业逐步放开，将使我国的汽车市场成为国际市场的一部分，而价格也将与国际市场接轨。另外世界汽车市场上潜在的生产能力极大，总体上已经形成生产过剩的卖方市场。因此上海地区的汽车市场主要是需求问题。研究上海市私车发展的主要问题也将是需求问题。本文建立上海地区私车变化的系统动力学模型，从需求方面来研究上海市的私车发展。 §4.1 系统分析 §4.1.1 系统边界的确定 系统动力学分析的系统行为是基于系统内部要素相互作用而产生的，并假定系统外部环境的变化不给系统行为产生本质的影响，也不受系统内部因素的控制。因此系统边界应规定哪一部分要划入模型，哪一部分不应划入模型，在边界内部凡涉及与所研究的动态问题有重要关系的概念模型与变量均应考虑进模型；反之，在界限外部的那些概念与变量应排除在模型之外。 图4-1 上海市私家车系统组成结构图 根据系统论原理，一个完整的城市居民私家车消费系统不仅包括汽车的流通、交换和消费等环节，而且还包括城市人口、经济、社会环境和消费政策、公交等其他指系统，它是一个复杂的社会经济大系统（图4-1）。只有建立一个适合于该系统的动态分析模型，才可能全面准确地研究系统中各因素间的相互作用关系和它们对系统行为的影响。 根据系统建模的目的，本文研究系统的界限大体包括以下内容： 私车的需求量 私车的报废量 私车的市场保有量 私车的价格 私车的使用费用 私车的上牌费用 牌照限额 居民人均可支配收入 上海市人口数量 上海市总户数 私车发展系统 城市公交系统 城市市政系统 汽车市场系统 人口经济系统 1.2.1 齿轮系统动力学研究 从齿轮动力学的研究发展来看，先后进行了基于解析方法的非线性齿轮动力学研究、基于数值方法的齿轮非线性动力学研究、基于实验方法的齿轮系统的非线性动力学研究和考虑齿面摩擦及齿轮故障的齿轮系统的非线性动力学研究。其中，解析方法包括谐波平衡法、分段技术法和增量谐波平衡法等；数值方法则不胜枚举，包括Ritz法、Parametric Continuation Technique方法等。[1]齿轮系统间隙非线性动力学的研究起始于1967年K.Nakamura的研究。[2]在1987年，H. Nevzat ?zgüven等人对齿轮系统动力学的数学建模方法进行了详细的总结。他分别从简化的动力学因子模型、轮齿柔性模型、齿轮动力学模型、扭转振动模型等几个方面分类，详细总述了齿轮动力学的发展进程。[3]1990年，A. Kaharman等人分析了一对含间隙直齿轮副的非线性动态特性，考虑了啮合刚度、齿侧间隙和静态传递误差等内部激励的影响，考察了啮合刚度与齿侧间隙对动力学的共同影响。[4] 1997年，Kaharaman和Blankenship对具有时变啮合刚度、齿侧间隙和外部激励的齿轮系统进行了实验研究，利用时域图、频域图、相位图和彭家莱曲线等揭示了齿轮系统的各种非线性现象。[5]同年，M. Amabili和A. Rivola研究了低重合度单自由度的直齿轮系统的稳态响应及其系统的稳定性。 [6]2004年，A. Al-shyyab等人用集中质量参数法建立了含齿侧间隙的直齿齿轮副的非线性动力学模型，利用谐波平衡阀求解了方程组的稳态响应，并研究了啮合刚度、啮合阻尼、静态力矩和啮合频率对齿轮系统振动的影响。[7]2008年，Lassaad Walha等人建立了两级齿轮系统的非线性动力学模型，考虑了时变刚度、齿侧间隙和轴承刚度对动力学的影响。对非线性系统分段线性化并用Newmark迭代法进行求解，研究了齿轮脱啮造成的齿轮运动的不连续性。[8]2010年，T. Osman 和Ph. Velex在齿轮轻微磨损的情况下，建立了动力学模型，通过数值模拟揭示了齿轮磨损的非对称性。[9]2011年，Marcello Faggioni等人通过分析直齿轮的非线性动力学特性及其响应，建立了以齿轮振动幅值的目标函数，利用Random–Simplex优化算法优化了齿廓形状。[10]2013年，Omar D. Mohammed等人对时变啮合刚度的齿轮系统动力学进行了研究，对于裂纹过长所带来的有限元误差问题，提出了一种新的时变啮合刚度模型。通过时域方面的故障诊断数据和FEM结果对比，证明了新模型能够更好地解长裂纹问题。[11] 国内研究齿轮系统动力学也进行了大量的研究。2001年，李润芳等人建立了具有误差激励和时变刚度激励的齿轮系统非线性微分方程，利用有限元法求得齿轮的时变啮合刚度和啮合冲击力，研究了齿轮系统在激励作用下的动态响应。 [12]2006年，杨绍普等人研究了考虑时变刚度、齿轮侧隙、啮合阻尼和静态传递误差影响下的直齿轮副的非线性动力学特性，利用增量谐波平衡法对系统方程进行了求解，研究了系统的分岔特性以及阻尼比和外激励大小对系统幅频曲线的影响。[13]2010年，刘国华等人建立了考虑齿轮轴的弹性、齿侧间隙、油膜挤压刚度和时变啮合刚度等因素的多体弹性非线性动力学模型，研究了齿廓修形和轴的扭转刚度对动力学特性的影响。[14] 2013年，王晓笋，巫世晶等人建立了含有非线性齿侧间隙、内部误差激励和含磨损故障的时变啮合刚度的三自由度齿轮传动系统平移—扭转耦合动力学方程。采用变步长Gill积分、GRAM—SCHMIDT方法，得到了系统对应的分岔图和李雅普诺夫指数谱，研究发现了系统内部丰富的非线性现象，而系统进入混沌运动的途径也是多样的。[15] 系统动力学与案例分析 一、系统动力学发展历程 （一）产生背景 第二次世界大战以后，随着工业化的进程，某些国家的社会问题日趋严重，例如城市人口剧增、失业、环境污染、资源枯竭。这些问题范围广泛，关系复杂，因素众多，具有如下三个特点：各问题之间有密切的关联，而且往往存在矛盾的关系，例如经济增长与环境保护等。 许多问题如投资效果、环境污染、信息传递等有较长的延迟，因此处理问题必须从动态而不是静态的角度出发。许多问题中既存在如经济量那样的定量的东西，又存在如价值观念等偏于定性的东西。这就给问题的处理带来很大的困难。 新的问题迫切需要有新的方法来处理；另一方面，在技术上由于电子计算机技术的突破使得新的方法有了产生的可能。于是系统动力学便应运而生。 （二）J.W.Forrester等教授在系统动力学的主要成果： 1958年发表著名论文《工业动力学——决策的一个重要突破口》，首次介绍工业动力学的概念与方法。 1961年出版《工业动力学》(Industrial Dynamics)一书，该书代表了系统动力学的早期成果。 1968年出版《系统原理》(Principles of Systems)一书，论述了系统动力学的基本原理和方法。 1969年出版《城市动力学》(Urban Dynamics)，研究波士顿市的各种问题。 1971年进一步把研究对象扩大到世界范围，出版《世界动力学》(World Dynamics)一书，提出了“世界模型II”。 1972年他的学生梅多斯教授等出版了《增长的极限》(The Limits to Growth)一书，提出了更为细致的“世界模型III”。这个由罗马俱乐部主持的世界模型的研究报告已被翻译成34种语言，在世界上发行了600多万册。两个世界模型在国际上引起强烈的反响。 1972年Forrester领导MIT小组，在政府与企业的资助下花费10年的时间完成国家模型的研究，该模型揭示了美国与西方国家的经济长波的内在机制，成功解释了美国70年代以来的通货膨胀、失业率和实际利率同时增长的经济问题。(经济长波通常是指经济发展过程中存在的持续时间为50年左右的周期波动) （三）系统动力学的发展过程大致可分为三个阶段： 1、系统动力学的诞生—20世纪50-60年代 由于SD这种方法早期研究对象是以企业为中心的工业系统，初名也就叫工业动力学。这阶段主要是以福雷斯特教授在哈佛商业评论发表的《工业动力学》作为奠基之作，之后他又讲述了系统动力学的方法论和原理，系统产生动态行为的基本原理。后来，以福雷斯特教授对城市的兴衰问题进行深入的研究，提出了城市模型。 2、系统动力学发展成熟—20世纪70-80年代 这阶段主要的标准性成果是系统动力学世界模型与美国国家模型的研究成功。这两个模型的研究成功地解决了困扰经济学界长波问题，因此吸引了世界范围内学者的关注，促进它在世界范围内的传播与发展,确立了在社会经济问题研究中的学科地位。 3、系统动力学广泛运用与传播—20世纪90年代-至今 在这一阶段,SD在世界范围内得到广泛的传播,其应用范围更广泛,并且获得新的发展.系统动力学正加强与控制理论、系统科学、突变理论、耗散结构与分叉、结构稳定性分析、灵敏度分析、统计分析、参数估计、最优化技术应用、类属结构研究、专家系统等方面的联系。许多学者纷纷采用系统动力学方法来研究各自的社会经济问题，涉及到经济、能源、交通、环境、生态、生物、医学、工业、城市等广泛的领域。 （四）国内系统动力学发展状况 20世纪70年代末系统动力学引入我国，其中杨通谊，王其藩，许庆瑞，陶在朴，胡玉奎等专家学者是先驱和积极倡导者。二十多年来，系统动力学研究和应用在我国取得飞跃发展。我国成立国内系统动力学学会，国际系统动力学学会中国分会，主持了多次国际系统动力学大会和有关会议。 目前我国SD学者和研究人员在区域和城市规划、企业管理、产业研究、科技管理、生态环保、海洋经济等应用研究领域都取得了巨大的成绩。 二、系统动力学的原理 系统动力学是一门分析研究信息反馈系统的学科。它是系统科学中的一个分支，是跨越自然科学和社会科学的横向学科。系统动力学基于系统论，吸收控制论、信息论的精髓，是一门认识系统问题和解决系统问题交叉、综合性的新学科。从系统方法论来说，系统动力学的方法是结构方法、功能方法和历史方法的统一。 系统动力学是在系统论的基础上发展起来的，因此它包含着系统论的思想。系统动力学是以系统的结构决定着系统行为前提条件而展开研究的。它认为存在系统内的众多变量在它们相互作用的反馈环里有因果联系。反馈之间有系统的相互联系，构成了该系统的结构，而正是这个结构成为系统行为的根本性决定因素。 1.1 海洋资源可持续开发研究综述 海洋可持续发展包括三层含义，即海洋经济的持续性、海洋生态的持续性和社会的持续性，海洋的可持续发展以保证海洋经济发展和资源永续利用为目的，实现海洋经济发展与经济环境相协调，经济、社会、生态效益相统。运用海洋可持续发展理论和海域承载力理论研究海洋资源开发的可持续性，从我国的海洋产业入手，分析我国海洋资源开发利用的状况，从海洋产业结构和产业布局、海洋管理和海洋开发技术等方面总结我国海洋开发的问题，并针对这些问题，提出切实可行的实现海洋可持续发展的途径和措施。国外学者对海洋资源的发展和研究进行研究，建立相应的模型，认为技术在海洋资源发展过程中起到极其重要的作用。国内学者则以具体省份为例研究海洋资源可持续发展，对辽宁省所拥有的海洋资源进行概述后，分析了辽宁海洋资源开发与海洋生态环境保护之间的关系，提出开展海域资源价值折损评估，采用政策调控和市场机制保护海洋生态环境。利用我国重要海洋产业数据，分析我国海洋资源开发利用的状况，并从海洋产业结构和布局及管理等角度总结海洋资源开发存在的问题，提出实现海洋资源可持续发展的途径。学者从海洋资源与环境保护角度分析，研究开发海洋的过程中，存在着海洋环境污染、海洋渔业资源衰退等问题。 1.2 系统动力学模型研究综述 到20 世纪70 年代初系统动力学被用来解决很多领域的问题，成为比较成熟的学科，系统动力学到20 世纪70 年代初所取得的成就使人们相信它是研究和处理诸如人口、自然资源、生态环境、经济和社会等相互连带的复杂系统问题的有效工具。基于市场均衡论和信用风险理论，完善运用于分析代际消费计划的系统动力学机制模型，并提出可替换选择。国内学者将系统动力学运用于研究资源与 1.2.1齿轮系统动力学研究 从齿轮动力学的研究发展来看，先后进行了基于解析方法的非线性齿轮动力学研究、基于数值方法的齿轮非线性动力学研究、基于实验方法的齿轮系统的非线性动力学研究和考虑齿面摩擦及齿轮故障的齿轮系统的非线性动力学研究。其中，解析方法包括谐波平衡法、分段技术法和增量谐波平衡法等；数值方法则不胜枚举，包括Ritz 法、Parametric Continuation Technique方法等。⑴ 齿轮系统间隙非线性动力学的研究起始于1967年K.Nakamura的研究。⑵ 在1987年，H. Nevzat ?zg u ven等人对齿轮系统动力学的数学建模方法进行了详细的总结。他分别从简化的动力学因子模型、轮齿柔性模型、齿轮动力学模型、扭转振动模型等几个方面分类，详细总述了齿轮动力学的发展进程。[3] 1990年，A. Kaharman等人分析了一对含间隙直齿轮副的非线性动态特性，考虑了啮合刚度、齿侧间隙和静态传递误差等内部激励的影响，考察了啮合刚度与齿侧间隙对 动力学的共同影响。⑷1997年，Kaharaman和Biankenship对具有时变啮合刚度、 齿侧间隙和外部激励的齿轮系统进行了实验研究，利用时域图、频域图、相位图 和彭家莱曲线等揭示了齿轮系统的各种非线性现象。[5]同年，M. Amabili和A. Rivola研究了低重合度单自由度的直齿轮系统的稳态响应及其系统的稳定性。⑹2004年，A. Al-shyyab等人用集中质量参数法建立了含齿侧间隙的直齿齿轮副的非线性动力学模型，利用谐波平衡阀求解了方程组的稳态响应，并研究了啮合 刚度、啮合阻尼、静态力矩和啮合频率对齿轮系统振动的影响。⑺2008年, Lassaad Walha等人建立了两级齿轮系统的非线性动力学模型，考虑了时变刚度、齿侧间隙和轴承刚度对动力学的影响。对非线性系统分段线性化并用Newmark迭代法 进行求解，研究了齿轮脱啮造成的齿轮运动的不连续性。⑹2010年，T. Osman 和Ph. Velex在齿轮轻微磨损的情况下，建立了动力学模型，通过数值模拟揭示了齿轮磨损的非对称性。[9]2011年，Marcello Faggioni等人通过分析直齿轮的非线性动力学特性及其响应，建立了以齿轮振动幅值的目标函数，利用Random-Simplex 优化算法优化了齿廓形状。[10]2013 年，Omar D. Mohammed等人对时变啮合刚度的齿轮系统动力学进行了研究，对于裂纹过长所带来的有限元 误差问题，提出了一种新的时变啮合刚度模型。通过时域方面的故障诊断数据和FEM 结果对比，证明了新模型能够更好地解长裂纹问题。[11] 国内研究齿轮系统动力学也进行了大量的研究。2001年，李润芳等人建立 了具有误差激励和时变刚度激励的齿轮系统非线性微分方程，利用有限元法求得 齿轮的时变啮合刚度和啮合冲击力，研究了齿轮系统在激励作用下的动态响应。[12]2006年，杨绍普等人研究了考虑时变刚度、齿轮侧隙、啮合阻尼和静态传递误差影响下的直齿轮副的非线性动力学特性，利用增量谐波平衡法对系统方程进行了求解，研究了系统的分岔特性以及阻尼比和外激励大小对系统幅频曲线的影响。[13]2010年，刘国华等人建立了考虑齿轮轴的弹性、齿侧间隙、油膜挤压刚度和时变啮合刚度等因素的多体弹性非线性动力学模型，研究了齿廓修形和轴的扭转刚度对动力学特性的影响。[14] 2013年，王晓笋，巫世晶等人建立了含有非线性齿侧间隙、内部误差激励和含磨损故障的时变啮合刚度的三自由度齿轮传动 系统平移一扭转耦合动力学方程。采用变步长Gill积分、GRAM —SCHMIDT方 法，得到了系统对应的分岔图和李雅普诺夫指数谱，研究发现了系统内部丰富的 非线性现象，而系统进入混沌运动的途径也是多样的。[15] 动力学方程拟合模型 动力学方程拟合模型主要分为幂函数型模型和双曲线型模型。 在幂函数型动力学方程中，温度和浓度被认为是独立地影响反应速率的，可以表示为： 在双曲线型动力方程中强调模型方程中的吸附常数不能靠单独测定吸附性质来确定，而必须和反应速率常数一起由反应动力学实验确定。这说明模型方程中的吸附平衡常数并不是真正的吸附平衡常数，模型假设的反应机理和实际反应机理也会有相当的距离。双曲线型动力学方程的一般表达形式为 上述两类动力学模型都具有很强的拟合实验数据的能力，都既可用于均相反应体系，也可用于非均相反应体系。对气固相催化反应过程，幂函数型动力学方程可由捷姆金的非均匀表面吸附理论导出，但更常见的是将它作为一种纯经验的关联方式去拟合反应动力学的实验数据。虽然，在这种情况中幂函数型动力学方程不能提供关于反应机理的任何信息，但因为这种方程形式简单、参数数目少，通常也能足够精确地拟合实验数据，所以在非均相反应过程开发和工业反应器设计中还是得到了广泛的应用。 1.幂函数拟合 刘晓青[1]等人研究了HNO3介质中TiAP萃取Th（Ⅳ）的动力学模式和萃取动力学反应速率方程。 对于本萃取体系，由反应速率方程的一般形式可知： 可用孤立变量法求得各反应物的分反应级数a、b与c，从而确立萃取动力学方程。 第一步：分级数的求算 1.求a 固定反应物中TiAP和HNO3的浓度， 当TiAP的浓度远远大于体系中Th的初始浓 度时，可以认为体系中TiAP浓度在整个萃 取过程中没有变化而为一定値，则速率方程 可以简化为 两边取对数后得： ln{-d[Th-]/dt}=aln[Th]+ln1，用ln{-d[Th-]/dt} 对ln[Th]作图得到一条直线(r=0.9973)，其斜率即为a。结果如图1所示，从图中可知斜率为1.05，即此动力学速率方程中Th（Ⅳ）的分反应级数a=1.05。 2.求b和c 同求Th（Ⅳ）分反应级数类似，固定反应物中Th（Ⅳ）和HNO3的浓度，则速率方程可以简化为 固定反应物中Th（Ⅳ）和TiAP的浓度，则速率方程可以简化为 画图可得： 系统动力学模型介绍 1、系统动力学的思想、方法 系统动力学对实际系统的构模与模拟就是从系统的结构与功能两方面同时进行的。系统的结构就是指系统所包含的各单元以及各单元之间的相互作用与相互关系。而系统的功能就是指系统中各单元本身及各单元之间相互作用的秩序、结构与功能,分别表征了系统的组织与系统的行为,它们就是相对独立的,又可以在—定条件下互相转化。所以在系统模拟时既要考虑到系统结构方面的要素又要考虑到系统功能方面的因素,才能比较准确地反映出实际系统的基本规律。系统动力学方法从构造系统最基本的微观结构入手构造系统模型。其中不仅要从功能方面考察模型的行为特性与实际系统中测量到的系统变量的各数据、图表的吻合程度,而且还要从结构方面考察模型中各单元相互联系与相互作用关系与实际系统结构的一致程度。模拟过程中所需的系统功能方面的信息,可以通过收集,分析系统的历史数据资料来获得,就是属定量方面的信息,而所需的系统结构方面的信息则依赖于模型构造者对实际系统运动机制的认识与理解程度,其中也包含着大量的实际工作经验,就是属定性方面的信息。因此,系统动力学对系统的结构与功能同时模拟的方法,实质上就就是充分利用了实际系统定性与定量两方面的信息,并将它们有机地融合在一起,合理有效地构造出能较好地反映实际系统的模型。 2、建模原理与步骤 (1)建模原理 用系统动力学方法进行建模最根本的指导思想就就是系统动力学的系统观与方法论。系统动力学认为系统具有整体性、相关性、等级性与相似性。系统内部的反馈结构与机制决定了系统的行为特性,任何复杂的大系统都可以由多个系统最基本的信息反馈回路按某种方式联结而成。系统动力学模型的系统目标就就是针对实际应用情况,从变化与发展的角度去解决系统问题。系统动力学构模与模拟的一个最主要的特点,就就是实现结构与功能的双模拟,因此系统分解与系统综合原则的正确贯彻必须贯穿于系统构模、模拟与测试的整个过程中。与其它模型一样,系统动力学模型也只就是实际系统某些本质特征的简化与代表,而不就是原原本本地翻译或复制。因此,在构造系统动力学模型的过程中,必须注意把握大局,抓主要矛盾,合理地定义系统变量与确定系统边界。系统动力学模型的一致性与有效性的检验,有一整套定性、定量的方法,如结构与参数的灵敏度分析,极端条件下的模拟试验与统计方法检验等等,但评价一个模型优劣程度的最终标准就是客观实践,而实践的检验就是长期的,不就是一二次就可以完成的。因此,一个即使就是精心构造出来的模型也必须在以后的应用中不断修改、不断完善,以适应实际系统新的变化与新的目标。 (2)建模步骤 系统动力学构模过程就是一个认识问题与解决问题的过程,根据人们对客观事物认识的规律,这就是一个波浪式前进、螺旋式上升的过程,因此它必须就是一个由粗到细,由表及里,多次循环,不断深化的过程。系统动力学将整个构模过程归纳为系统分析、结构分析、模型建立、模型试验与模型使用五大步骤这五大步骤有一定的先后次序,但按照构模过程中的具体情况,它们又都就是交叉、反复进行的。 第一步系统分析的主要任务就是明确系统问题,广泛收集解决系统问题的有关数据、资料与信息,然后大致划定系统的边界。 第二步结构分析的注意力集中在系统的结构分解、确定系统变量与信息反馈机制。 第三步模型建立就是系统结构的量化过程(建立模型方程进行量化)。 第四步模型试验就是借助于计算机对模型进行模拟试验与调试,经过对模型各种性能指标的评估不断修改、完善模型。 第五步模型使用就是在已经建立起来的模型上对系统问题进行定量的分析研究与做各种政策实验。 3、建模工具 系统动力学软件VENSIM PLE软件 4、建模方法 因果关系图法 在因果关系图中,各变量彼此之间的因果关系就是用因果链来连接的。因果链就是一个带箭头的实线(直线或弧线),箭头方向表示因果关系的作用方向,箭头旁标有“+”或“-”号,分别表示两种极性的因果链。 a.正向因果链A→+B:表示原因A的变化(增或减)引起结果B在同一方向上发生变化(增或减)。 MTG反应动力学模型 1.模型建立 MTG反应属于复杂反应体系，其体系中具有50个反应，山西煤化所经过研究认为，甲醇制备汽油在ZSM-5分子筛催化剂作用下，是一个包含多个反应步骤、涉及多种组分、得到多种烃类产物的复杂反应过程，其机理反应如下[15]： （1）甲醇反应 （2）由：CH2与轻质烯烃反应，使其增加一个C原子而变成高级烯烃 （3）由：CH2与含氧化合物反应生成轻质烯烃 （4）水蒸气变换反应生成CO （5）由：CH2与H2反应生成CH4。 （6）烯烃生成碳正离子 （7）碳正离子与轻质烯烃反应，使轻质烯烃碳原子数增加，生成高级烯烃 （8）碳正离子与高级烯烃反应，生成烷烃和二烯烃 （9）碳正离子与二烯烃反应生成烷烃和环二烯烃 （10）碳正离子与环二烯烃反应生成烷烃和芳烃 （11）芳烃缩聚反应 （12）芳烃和甲醇进行烷基化反应 （13）烷烃发生脱甲基反应生成烯烃和甲烷 采用等温积分反应器，来得到这50个反应的数值表达式。对于等温 流动积分反应器有： Q：反应器中单位时间内组分的总体积流量（L/s）； Ci：组分i的摩尔浓度（mol/L）； Wcat：ZSM-5分子筛催化剂的重量（g）； Vi：组分i的生成速度（mol/s）。 对上反应而言，则有 Vj′：第i个反应的反应速率（mol/s） Kj ：第j个反应的速率常数 aij ：第j个反应中组分i的化学计量系数 ms：生成或消耗组分i的反应个数 P：体系压力（Pa） R：常数，R=8.314 T：温度（K）； n：物质的量（mol） ni：组分i的物质的量（mol） 山西煤化所对以上50个反应方程的动力学作了研究，得出其平衡常数和活化能如下表[31]，认为自由基反应活化能为0。 2.集总模型建立 对复杂反应体系的处理方法一般有两种，一种是通过对组分空间进行线性变换来解除组分间的偶联，另一种是通过对组分进行集总，然后开发此种简化反应网络的动力学模型。（集总就是把反应体系中所有的化合物按某种原则，例如沸点、烃族、碳原子数等，归并成若干种成为集总组分 《基于系统动力学的博弈建模仿真及案例实践》教学大纲 一、课程信息 课程编号： 课程中文名称：基于系统动力学的博弈建模仿真及案例实践 课程英文名称：Modeling and Simulation of Game based on System Dynamics and Case Study 适用专业：计算机软件与理论、计算机应用技术 开课时间：2015.3 总学时： 60（其中理论学时：16，实践学时：44） 总学分： 二、课程内容简介 课程主要介绍了系统科学与复杂理论在经济学博弈论的应用，以及基于系统动力学的社会科学计算机模型。简单介绍系统科学与复杂理论、博弈论方法，及其学科前沿的应用，重点介绍系统动力学基本理论及其应用，针对目前动态博弈的建模仿真问题进行案例讨论。 三、教学目标 该门课程主要培养学员的数学建模思想与计算机仿真手段的综合应用能力，提高学员在各个领域的计算机应用能力，能综合利用计算机仿真手段，分析现实社会中的某些复杂的现象，从而为分析解决现实中的这些问题提供决策支持。该门课程对于计算机网络、数据挖掘、公共安全甚至是社会信息经济等领域等的理论建模方面具有重要的作用。 通过本课程的学习，学员能够学习到以下几点： 1、了解系统科学与复杂理论的基本知识及其应用 2、熟悉博弈论基本理论和经典案例，系统动力学的应用 3、了解基于系统动力学的动态博弈建模仿真的技术实现路线 四、教学方法 课程的讲解从生活中的博弈论引入，以分析解决某个博弈案例为前提，在过程组织上，先介绍案例背景，再阐述分析方法与过程，最后完成博弈案例的建模和仿真的顺序进行，在介绍建模过程的同时穿插系统科学与复杂理论基本知识，简单的动手操作训练，加深理解和掌握。 五、及教学重难点 本课程的重点是系统科学的视角下，利用系统动力学分析动态博弈演化过程，难点是针对具体应用的分析建模、技术实现路线。 六、教学内容及学时安排弹簧阻尼系统动力学模型ams仿真
