1）《建筑基坑支护技术规程》（JGJ 120-2012）；
2）《高层建筑岩土工程勘察规程》（JGJ 72-2004 J3662004）；
3）《建筑地基基础工程施工质量验收规范》（GB 50202-2002）；
4）《建筑基坑工程监测技术规范》（GB 50497-2009）。
精选PPT课件
8
影响基坑稳定的主要因素包括：
精选PPT课件
5
4）对综合性知识、经验要求较高
基坑工程的设计与施工不仅需要岩土工程方面的知识， 也需要结构工程方面的知识。基坑工程中设计和施工 是密不可分的。设计计算理论的不完善和施工中的不 确定因素会增加基坑工程失效的风险，所以，需要设 计施工人员具有丰富的现场实践经验。
精选PPT课件
6
基坑工程设计原则
12
基 坑 塌 方
精选PPT课件
13
2014年7月9日，延安一工地河水倒灌，致使地下停车场厢 式建筑整体发生倾斜位移
精选PPT课件
14
2014年7月19日宁波一工地塌方 一人被埋
精选PPT课件
15
2005年7月21日中午12时许，广州一建筑工地基坑挡土墙突然发
生坍塌，邻近的海员宾馆和一幢8层居民楼发生倾斜，事故造
精选PPT课件
1
概述
基坑：为进行建（构）筑物基础、地下建（构）筑物 的施工所开挖的地面以下空间。
基坑工程的最基本作用是为了给地下工程的顺利施工 创造条件。
从地表开挖基坑的最简单办法是放坡大开挖，既经济 又方便，在空旷场地优先采用。但经常由于场地的局 限性，在基坑平面以外没有足够的空间放坡，人们不 得不采用附加结构体系的开挖支护系统，以保证施工 的顺利进行。
开挖岩土体和地下水特征、基坑深度及放坡坡度、基 坑周边环境条件、施工因素、气象因素等。

基坑工程安全管控课件

基坑工程安全管控课件
土石方工程应编制专项施工安全方案，并严格按照方案实施。
施工前应针对安全风险进行安全教育及安全技术交底。特种作业人员必须持证上岗， 机械操作人员应经过专业技术培训。 施工现场发现危及人身安全和公共安全的隐患时，必须立即停止作业，排除隐患后方 可恢复施工。 基坑支护结构必须在达到设计要求后，方可开挖下层土方，严禁提前开挖和超挖。施 工过程中，严禁设备或重物碰撞支撑、腰梁、锚杆等基坑支护结构，亦不得在支护结 构上放置或悬挂重物。
一级
1. 地面最大沉降量≤0.1%H 围护

2. 墙最大水平位移≤0.14%H
3. Ks≥2.2
二级
1. 地面最大沉降量≤0.2%H
2. 围护墙最大水平位移≤0.3%H 3. Ks≥2.0
三级
1. 地面最大沉降量≤0.5%H 围
2. 护墙最大水平位移≤0.7%H
3. Ks≥1.5
基坑周边以外0.7H范围内有地铁、
序号
名称
1 《建筑地基基础工程施工质量验收规范》
2 《建筑基坑支护技术规程》 3 《建筑施工土石方工程安全技术规范》 4 《建筑深基坑工程安全技术规范》 5 《建筑基坑支护技术规程》 6 《危险性较大的分部分项工程安全管理办法》
编号 GB50202-2002
JGJ120-2012 JGJ180-2009 JGJ311-2013 DB11/489-2007 建质【2009】87号
适用于地下水位以上或经降水的非软土基坑，且基坑深度不宜大于12m；
适用于地下水位以上或经降水的非软土基坑，且基坑深度不宜大于15m； 用于非软土基坑时，基坑深度不宜大于12m；用于淤泥质土基坑时，基坑深度不宜大于 6m；不宜用在高水位的碎石、砂土、粉土层中。 适用于地下水位以上或经降水的基坑，用于非软土基坑时，基坑深度不宜大于12m；用 于淤泥质土基坑时，基坑深度不宜大于6m；

深基坑工程管理培训课件课件(PPT40页)

深基坑工程管理培训课件课件(PPT40页)

第五章 深基坑工程设计
降水和抗浮要求
◆ 设计降水系统时，必须考虑坑 内外降水对邻近建筑物、构筑 物、道路、地下管线等可能产 生的不利影响，并有相应的措 施避免造成结构性损坏
◆ 建筑物设计单位应进行工程抗 浮验算，建筑施工图中应明确 基坑停止降水时的层数
深基坑工程管理培训课件(PPT40页)工 作培训 教材工 作汇报 课件管 理培训 课件安 全培训 讲义PP T服务 技术
第四章 深基坑工程地质勘察
勘察地质报告
勘察单位在地质报告中，对围护结构的选型、地下水控 制方法、水位变化对围护结构和基坑周边环境的影响、 现场监测的项目、开挖过程中应注意的问题及防治措施 等提出建议。
深基坑工程管理培训课件(PPT40页)工 作培训 教材工 作汇报 课件管 理培训 课件安 全培训 讲义PP T服务 技术
深基坑工程管理培训课件(PPT40页)工 作培训 教材工 作汇报 课件管 理培训 课件安 全培训 讲义PP T服务 技术
深基坑工程管理培训课件(PPT40页)工 作培训 教材工 作汇报 课件管 理培训 课件安 全培训 讲义PP T服务 技术
第五章 深基坑工程设计
设计方案
◆ 深基坑工程设计方案应当包 括围护结构、挖土、降水、 环境保护、监测等内容，并 符合规定的设计文件编制深 度的要求
本规定所称深基坑工程，包括 工程勘察、围护结构设计、围 护结构施工、地下水控制、基 坑监测、土方挖填等内容
第一章 总 则
坍塌事故主要原因
放坡不够，没按土的类别和坡度的容许值，按规定的 高宽比进行放坡
第一章 总 则
基坑边坡顶部超载或由于震动，破坏了土体的内聚力， 引起土体结构破坏
施工方法不正确，开挖程序不对、超标高挖土、支撑 设置或拆除不正确、或排水措施不力及解冻时造成坍 塌

深基坑相关知识培训课件(PPT)

深基坑相关知识培训课件(PPT)
基坑降排水：深基坑安全事故中，约90％的事故与水压力有关，在施工过程中要对 水有正确的认识并给予高度的重视。水压力会使土体产生渗流现象，渗流会破坏土体： 一是在渗流力的作用下，土体颗粒流失或局部土体产生移动； 二是由于渗流作用水压力 发生变化使土体或结构物失稳。故要高度重视基坑排水问题。
基坑监测：基坑从开挖至基坑回填期间都必须对基坑进行监测，基坑监测需对支护 结构和周边环境进行监测。基坑监测对基坑支护状态进行及时预报，通过对监测数据的 分析，可确保基坑内的人、机、物的安全，也可为后续工作提供可靠的保障。然而，实 际施工中，管理人员为降低基坑运行成本，往往未请第三方单位基坑进行实时监测，当 基坑一旦出现变形预警值时，往往会错过最佳抢险时间，从而造成巨大的经济损失。本 项目需要第三方检测机构时时监测。
支
护
在饱和含水层（特别是有砂层、粉砂层或者其他的夹层等透水性较好的地层），由于围护墙的止水效
果不好或止水结构失效，致使大量的水夹带砂粒涌入基坑，从而导致基坑侧壁破坏。
对可能影响基坑稳定性的地下管线进行重点调查
经验教训
对影响基坑稳定性的地下水进行重点调查 对影响基坑稳定性的特殊土体进行重点勘察
对施工场地环境条件限制进行重点建议
1
一、基坑工程概念
2
二、基坑工程风险管控
3
三、基坑工程事故类型
4 四、基坑工程安全专项规范
5 五、施工组织设计

6 六、围护结构施工质量控制
7
七、地下水处理
8
八、基坑开挖与支撑
9 10
九、重视监控量测 十、隐患排查治理
基坑事故分类
基坑周边环境破坏
基坑支护体系破坏
土体渗透破坏
其他原因引起事故

基坑工程安全培训(PPT版)

基坑工程安全培训(PPT版)

有≥1：1放坡条件且 止水要求不高
止水要求不高
支挡式支护
不满足
重力式水泥土墙
基坑 等级 一级
二级
三级
地面最大沉降量及围护墙水平位移控制 要求
1. 地面最大沉降量≤0.1%H 2. 围护墙最大水平位移≤0.14%H 3. Ks≥2.2
1. 地面最大沉降量≤0.2%H 2. 围护墙最大水平位移≤0.3%H 3. Ks≥2.0
5 当有地下水时，应查明各含水层的埋深、厚度和分布，判断地 下水类型、补给和排泄条件；有承压水时，应分层测量其水头高度；
6 应对基坑开挖与支护结构使用期内地下水位的变化幅度进行分 析；
7 当基坑需要降水时，宜采用抽水试验测定各含水层的渗透系数 与影响半径；勘察报告中应提出各含水层的渗透系数；
8 当建筑地基勘察资料不能满足基坑支护设计与施工要求时，应 进行补充勘察。
二、各阶段管控要点-设计
1、基坑支护的设计使用期限不应小于一年。 2、基坑支护应满足下列功能要求（强条）：
1 保证基坑周边建(构)筑物、地下管线、道路的安全和正常使用； 2 保证主体地下结构的施工空间 3、支护结构设计时应采用下列极限状态： 1 承载能力极限状态 2 正常使用极限状态 4、支护结构构件按承载能力极限状态设计时，作用基本组合的综合分项系数不应小于 1．25。对安全等级为一级、二级、三级的支护结构，其结构重要性系数分别不应小于 1.1、1.0、0.9。 5、当基坑开挖影响范围内有建筑物时，支护结构水平位移控制值、建筑物的沉降控制值 应按不影响其正常使用的要求确定，并应符合现行国家标准《建筑地基基础设计规范》 GB 50007中对地基变形允许值的规定；当基坑开挖影响范围内有地下管线、地下构筑 物、道路时，支护结构水平位移控制值、地面沉降控制值应按不影响其正常使用的要求 确定，并应符合现行相关标准对其允许变形的规定； 6、当支护结构构件同时用作主体地下结构构件时，支护结构水平位移控制值不应大于主 体结构设计对其变形的限值； 7、基坑支护应按实际的基坑周边建筑物、地下管线、道路和施工荷载等条件进行设计。 设计中应提出明确的基坑周边荷载限值、地下水和地表水控制等基坑使用要求。 8、基坑支护设计应满足下列主体地下结构的施工要求： 1 基坑侧壁与主体地下结构的净空间和地下水控制应满足主体地下结构及其防水的 施工要求； 2 采用锚杆时，锚杆的锚头及腰梁不应妨碍地下结构外墙的施工； 3 采用内支撑时，内支撑及腰梁的设置应便于地下结构及其防水的施工。 9、支护结构按平面结构分析时，应按基坑各部位的开挖深度、周边环境条件、地质条件 等因素划分设计计算剖面。对每一计算剖面，应按其最不利条件进行计算。对电梯井、 集水坑等特殊部位，宜单独划分计算剖面。

基坑工程安全管控培训课件

基坑工程安全管控培训课件

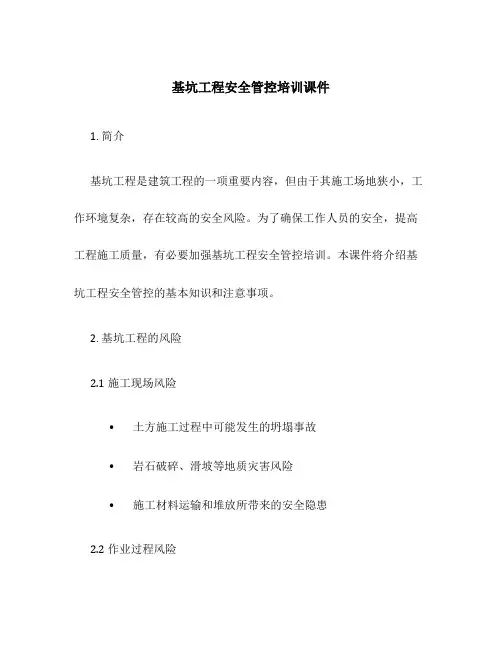

基坑工程安全管控培训课件1. 简介基坑工程是建筑工程的一项重要内容，但由于其施工场地狭小，工作环境复杂，存在较高的安全风险。

为了确保工作人员的安全，提高工程施工质量，有必要加强基坑工程安全管控培训。

本课件将介绍基坑工程安全管控的基本知识和注意事项。

2. 基坑工程的风险2.1 施工现场风险•土方施工过程中可能发生的坍塌事故•岩石破碎、滑坡等地质灾害风险•施工材料运输和堆放所带来的安全隐患2.2 作业过程风险•机械设备操作不当导致的事故风险•吊装作业的安全隐患•高空作业过程中可能出现的坠落事故3. 基坑工程安全管控措施3.1 施工前的准备工作•制定详细施工方案，并进行评估和风险分析•确定施工现场各个区域的安全标识和警示标志•对施工人员进行培训，提高安全意识和自我保护能力3.2 施工现场的安全管理•设置围护栏和警示线，限制施工区域•对施工现场进行定期巡视和检查，及时发现和处理安全隐患•采取必要的防护措施，如安装防护网、设置安全防护沟、加装护栏等3.3 作业过程中的安全措施•严格执行施工方案，遵守操作规程，确保工艺过程安全•对机械设备进行定期检查和维护，保证其工作状态良好•按照操作规范进行吊装作业，确保作业安全顺利进行4. 安全应急预案4.1 基本应急预案•发生事故时立即通知相关部门和人员•对伤者进行紧急救治，并联系急救人员到场•制定疏散方案，确保人员的安全撤离4.2 事故调查和分析•对发生的事故进行调查和分析，找出事故原因并采取相应措施防止再次发生•完善事故报告制度，及时报告事故情况并向相关部门汇报5. 工程质量和安全的关系•安全工程是高质量工程的基础，两者密不可分•通过加强安全管控可以预防事故发生，提高施工质量•安全检查和质量检查应常态化，相互促进，共同维护工程的高品质6. 总结基坑工程安全管控是保障施工人员安全、提高工程质量的重要措施。

通过本课件的学习，您应该了解到基坑工程的风险以及相应的管控措施。

基坑工程安全管理PPT

基坑工程安全管理PPT
楼最近距离为3.36m，西侧距住宅（24层）为6.9m；
天津仁爱濠景庄园基坑实景
铁四院科研大楼基坑实景
北京财源国际中心项目基坑
2. 基坑工程支护结构型式
• 2.1 放坡； • 2.2 土钉墙； • 2.3 重力式水泥土墙； • 2.4 支挡式结构；
2.1 放坡
• 适用条件：设计安全等级三级且具备放坡条件； • 坡度：垂直高度：水平宽度；
1.3 基坑工程的特点 —综合性知识经验要求高
• 岩土工程知识和经验：分析报告、设计计算、开挖影响判断；
• 建筑结构和力学知识：主体与基坑关系 ；
• 施工经验：施工方法、流程与设备选择 ，质量、工期与造价对比；
• 工程所在地施工条件和经验：当地施工技术水平，成败经验；
1.3 基坑工程的特点 —环境效应
1.3 基坑工程的特点 —制约因素多
• 气象条件：施工时期的气温、降水、台风等； • 工程条件：如软土，膨胀土，冻土等土性差异； • 水文地质：地下潜水位高低，承压水头高低等； • 周边环境：建（构）筑物、管线、道路距离远近及保护要求；
1.3 基坑工程的特点 —计算理论不完善
• 岩土体自身的复杂性； • 岩土体所处地质环境的复杂性； • 人类目前认识的局限性；
1.1 基坑工程基本概念 —施工安全等级
• 依据：（1）地基基础设计等级； （2）基坑本体安全； （3）工程桩基与地基施工安全； （4）侧壁土层与荷载条件； （5）环境安全；
• 安全等级： （1）一级：两层地下室、超过15米、 逆作 法施工、地铁沿线、爆破拆撑等等；
（2）二级：一级以外的基坑工程；
基坑工程安全管理
目录
1
基坑工程基本知识
2
基坑工程支护结构型式

基坑作业安全培训PPT精选文档

基坑作业安全培训PPT精选文档
基坑内宜设置供施工人员上下的专用梯道。梯道应设扶手栏杆,梯道 的宽度不应小于1.0m。梯道的搭设应符合相关安全规范的要求。
三、深基坑工程施工单位安全管理要点
（二）施工单位安全管理工作要点 检查降、排水措施及施工情况：
➢ 是否按设计要求及现场实际设置有效的降、排水设施；检查施工现场。
基坑边坡的顶部应设排水措施。基坑底四周宜设排水沟和集水井,并及 时排除积水。基坑挖至坑底时应及时清理基底并浇筑垫层。
年限，视监测及现场勘测结果进行补强
基坑使用完毕，回填
基坑施工安全准备
二、深基坑施工安全准备
1、建设单位应当向设计及施工单位提供施工现场及毗邻区域内供、排水、 供电、供气、供热、通信、广播电视等地下管线资料，气象和水文观测 资料，相邻建筑物和构筑物、地下工程等有关资料，并保证资料的真实、 准确、完整。
• 基坑支护结构施工要注意：
• （1）桩的深度及桩身质量能否达到设计要求。要通过检测来进
➢ 是否有防止临近建筑危险沉降的措施；检查设计文件、施工方案。
土方开挖前,应查明基坑周边影响范围内建(构)筑物、上下水、电缆、 燃气、排水及热力等地下管线情况,并采取措施保护其使用安全。在电 力管线、通信管线、燃气管线2m范围内及上下水管线1m范围内挖土 时，应有专人监护。
基坑临边防护栏杆搭设示意图
危险性较大的基坑：
（一）开挖深度超过3m（含3m）或虽未超过3m但地质条件和周边环 境复杂的基坑（槽）支护、降水工程。 超过一定规模的危险性较大的基坑：
（一）开挖深度超过5m（含5m））开挖深度虽未超过5m，但地质条件、周围环境和地下 管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土 方开挖、支护、降水工程。
三、深基坑工程施工单位安全管理要点

基坑工程安全管理要点讲座PPT

基坑工程安全管理要点讲座PPT

银泰中心工程基坑
桩锚支护剖面
2020/6/8
9
锚杆钻机施工
锚 杆 张 拉
锚 索 （ 钢 绞 线 ）
2020/6/8
10
混 凝 土 支 撑
钢 支 撑
钢
钢 板
板 桩
+
桩
钢
支
撑
2020/6/8
11
连续墙+混凝土支撑支护
连续墙+钢支撑支护
2020/6/8
12
财 源 国 际 中 心 基 坑
3、锚杆不宜用在软土层和高水位的碎石、砂土层中；
4、当临近基坑有建筑物地下室、地下构筑物等，锚杆有效长度不足
时，不采用锚杆；
单一土钉墙
土
预应力锚杆复合 土钉墙
钉
墙 水泥土桩复合土
钉墙
微型桩复合土钉 墙
放坡
二级、三 适用于地下水位以上或经降水的非软土基坑，且基坑深度不宜大于
级
12m；
适用于地下水位以上或经降水的非软土基坑，且基坑深度不宜大于 15m；
三、需要组织危大论证的基坑： 开挖深度超过5m(含5m)的基坑（槽）,或开挖深度虽未超过5m,但地质条件、周围
环境和地下管线复杂，或影响毗邻建（构）筑物安全的基坑。
2020/6/8
4
基坑工程发 生事故的概率 往往大于主体 工程，根据工 程实际调查， 基坑工程事故 概率可达到 20%。（注：数据来
源于《建筑深基坑工程施工 安全技术规范理解与应用》
颁布单位
住建部、质 监总局
住建部
3 《建筑施工土石方工程安全技术规范》
JGJ180-2009
住建部
4 《建筑深基坑工程安全技术规范》 5 《建筑基坑支护技术规程》

基坑开挖工程安全质量控制精品PPT课件

基坑开挖工程安全质量控制精品PPT课件
（5）钻孔灌注桩施工必须按照设计要求配筋，为了保证钢筋笼吊装过程中的整 体稳定及刚度，要求钢筋笼必须在同一平台上整体制作或预拼装，纵向钢筋接头 位置应相互错开，相邻两列钢筋的搭接接头均应错开35d设置，纵向受力钢筋与横 向加强钢筋相交处全部采用点焊，箍筋与主筋交点需不小于50 ％交错点焊。
（6）钢筋笼在起吊、运输和安装过程中应采用措施防止变形，钢筋笼就位后顶 面、底面的标高误差均不得大于50mm。
（ 5) 围护体系所受水土压力的复杂性 基坑围护结构都要承受水、土压力的作用。作用在挡土结构上的土压力是与
挡土结构的位移有关的。静止土压力是指挡土结构物静止不动，土体处于弹性平衡 状态时的土压力。主动土压力是当挡土结构物向离开土体方向偏移至挡土结构物后 土体达到极限平衡状态时的土压力。被动土压力是当挡土结构物向土体方向偏移至 挡土结构物前土体达到极限平衡状态时的土压力。
基坑围护结构承受的土压力一般是介于主动土压力和静止土压力之间或介于 被动土压力和静止土压力之间。 (6) 基坑工程具有较强的时空效应
基坑的深度和平面形状对基坑围护体系的稳定性和变形有较大影响，在基坑 围护体系设计中要注意基坑工程的空间效应。
土体是蠕变体，特别是软粘土，具有较强的蠕变性。作用在围护结构上的土 压力随时间变大，蠕变将使土体强度降低，将使土坡稳定性变小。基坑工程具有很 强的时间效应。
（7）由于本工程桩端入土深度较大，施工中应严格按照相关规范进行二次清孔 操作，并采取必要的施工措施，以减少桩底沉淤。在钢筋笼沉放到位且浇筑混凝 土前测孔底中心点的沉淤厚度，沉淤厚度＜100mm。钢筋笼放入后要尽快浇灌混凝 土，并应连续灌注直至桩完成。确保混凝土的强度和密实性的要求，并做好每根 桩的成桩原始记录。内容主要包括：钻孔，一、二次清孔，沉淤厚度，泥浆比重 ，水下混凝土灌注等项目质量检验评定。
