第二章机床知识

机床培训手册第一部分机床基础知识第一章机床概述机床是一种用于加工金属、塑料等材料的设备，它能够通过切削、磨削、冲压等方式对工件进行加工。

机床通常包括床身、主轴、进给系统、控制系统等部分。

在工业生产中，机床是一个至关重要的设备，因此掌握机床的使用和操作技能对于机械加工工作者来说至关重要。

第二章主要机床种类1.车床2.铣床3.刨床4.镗床5.磨床6.钻床7.冲床第三章机床的基本构造1.机床床身2.主轴3.进给系统4.电气控制系统第四章机床的操作演示通过图文、视频等形式展示各类机床的操作过程，包括开机、调速、换刀、加工操作等内容。

第二部分机床操作技能第五章机床安全操作1.安全防护装置的使用2.紧固件的检查3.操作规程的掌握4.应急处理方法第六章机床操作技巧1.刀具插装与调整2.定位、夹紧工件3.调节进给速度与切削速度4.加工平面、孔加工、螺纹加工等常见操作技巧第七章机床维护与保养1.设备日常保养2.定期润滑3.保持清洁4.紧固件检查与更换5.故障排除与维修第三部分机床编程与数控操作第八章机床编程基础1.G代码与M代码的概念2.坐标系统选择3.基本指令格式4.常见编程示例第九章数控机床操作1.数控系统简介2.手动操作与自动操作切换3.常用操作指令4.加工程式的输入第十章数控编程实例通过具体实例，讲解数控编程的方法和技巧，包括平面加工、孔加工、螺纹加工等内容。

结语机床培训手册通过系统、全面的方式，向机械加工行业的从业人员介绍了机床的基础知识、操作技能和数控编程。

希望读者能够通过学习本手册，掌握机床的基本操作技能，提高生产效率，为企业的发展贡献力量。

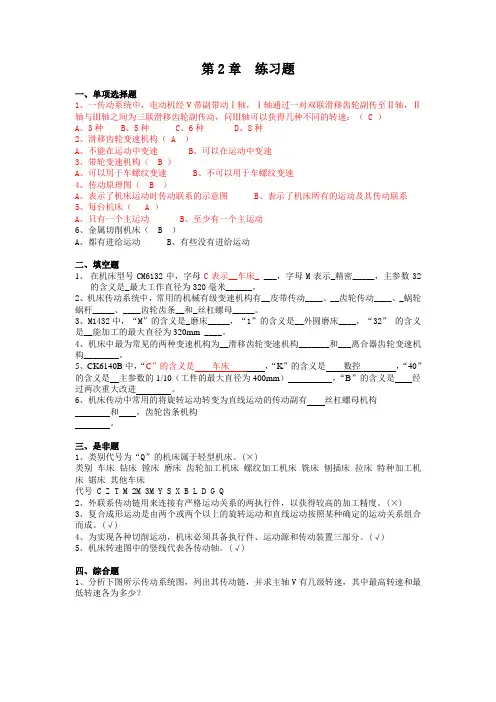

第2章练习题一、单项选择题1、一传动系统中，电动机经V带副带动Ⅰ轴，Ⅰ轴通过一对双联滑移齿轮副传至Ⅱ轴，Ⅱ轴与Ⅲ轴之间为三联滑移齿轮副传动，问Ⅲ轴可以获得几种不同的转速：（ C ）A、3种B、5种C、6种D、8种2、滑移齿轮变速机构（ A ）A、不能在运动中变速B、可以在运动中变速3、带轮变速机构（ B ）A、可以用于车螺纹变速B、不可以用于车螺纹变速4、传动原理图（ B ）A、表示了机床运动时传动联系的示意图B、表示了机床所有的运动及其传动联系5、每台机床（ A ）A、只有一个主运动B、至少有一个主运动6、金属切削机床（ B ）A、都有进给运动B、有些没有进给运动二、填空题1、在机床型号CM6132中，字母C表示__车床_ ___，字母M表示_精密_____，主参数32的含义是_最大工作直径为320毫米______。

2、机床传动系统中，常用的机械有级变速机构有__皮带传动____、__齿轮传动____、_蜗轮蜗杆_____、____齿轮齿条__和_丝杠螺母_____。

3、M1432中，“M”的含义是_磨床_____，“1”的含义是__外圆磨床____，“32”的含义是__能加工的最大直径为320mm ____。

4、机床中最为常见的两种变速机构为__滑移齿轮变速机构_______和___离合器齿轮变速机构________。

5、CK6140B中，“C”的含义是车床，“K”的含义是数控，“40”的含义是主参数的1/10（工件的最大直径为400mm），“B”的含义是经过两次重大改进。

6、机床传动中常用的将旋转运动转变为直线运动的传动副有丝杠螺母机构和，齿轮齿条机构。

三、是非题1、类别代号为“Q”的机床属于轻型机床。

(×)类别车床钻床镗床磨床齿轮加工机床螺纹加工机床铣床刨插床拉床特种加工机床锯床其他车床代号 C Z T M 2M 3M Y S X B L D G Q2、外联系传动链用来连接有严格运动关系的两执行件，以获得较高的加工精度。

16
9
机械制造工艺装备
出版社
理工分社
图2.60 多件联动夹紧机构
10
机械制环节的结构类型
11
机械制造工艺装备
出版社
理工分社
（2）定心夹紧机构 当加工尺寸的工序基准是中心要素（轴线、 中心平面等）时，为为使基准重合以减少定位误 差，可以采用定心夹紧机构，所以，定心夹紧机 构主要用于要求准确定心或对中的场合。 1）定心夹紧机构的工作原理 同时实现对工 件定心定位和夹紧两个作用的机构称为定心夹紧 机构。它是利用定位、夹紧元件的等速移动或均 匀弹性变形的方式，使定位基准面的尺寸偏差相 对工序基准对称分布，从而消除其对定位的影响， 保证定心定位。
3
机械制造工艺装备
出版社
理工分社
2.4.5 其他夹紧机构 （1）联动夹紧机构 在夹紧结构设计中，有时需要对一个工件上 的几个点或对多个工件同时进行夹紧，此时，为 了减少工件装夹时间，简化机构，常常采用各种 联动夹紧机构。这种机构要求从一处施力，可同 时在几处（或几个方向上）对一个或几个工件同 时进行夹紧。这种利用一个原始作用力实现单件 或多件的多点、多向同时夹紧的机构称为联动夹 紧机构。
4
机械制造工艺装备
出版社
理工分社
1）单件联动夹紧机构 单件联动夹紧机构多 用于大型工件或具有特殊结构的工件。只需操作 一个手柄，就能从各个方向均匀地夹紧一个工件， 图2.59（a）为对向侧夹紧联动夹紧机构。当液压 缸中的活塞杆3向下移动时，通过双臂铰链使浮动 压板2相对转动，最后将工件1夹紧；图2.59（b） 所示为双向浮动四点联动夹紧机构，由于摇臂 5 可以转动并与摆动压块4，6铰链连接，因此，当 拧紧螺母7时，便可以从两个相互垂直的方向上实 现四点联动夹紧。

机床的技术性能指标
表 常用机床主参数和第二主参数
机床名称 主参数 第二主参数
普通车床
立式车床 升降台铣床 摇臂钻床 卧式镗床 坐标镗床 外圆磨床 矩台平面磨床 滚齿机
床身上工件最大回转直径
最大车削直径 工作台工作面宽度 最大钻孔直径 主轴直径 工作台工作面宽度 最大磨削直径 工作台工作面宽度 最大工件直径
转速图(有级变速)
竖线：轴（标明轴号） 圆点：轴所能有的转速 转速值：等比数列，对数坐标 两轴(竖线)之间的线段：一对传 动副，并在线旁标明带轮直径之 比或齿轮的齿数比 两竖线之间的一组平行线：同一 对传动副 上斜的线：升速传动 下斜的线：降速传动 作用：从转速图上很容易找出各 级转速的传动路线和各轴、齿轮 的转速范围
通用机床 按机床的通 用性程度分 专门化机床 专用机床
普通机床 按机床工 作精度分
精密机床
高精度机床
按机床重量和尺寸分
仪表机床 中型机床 大型机床 10t 重型机床 30t 超重型机床 100t
按自动化程度分
手动 机动 半自动 自动
按主要工作器官的数目
单轴机床 多轴机床 单刀机床 多刀机床
2. 机床的技术参数与尺寸系列
机床的技术参数是表示机床的尺寸大小和加工 能力的各种数据， 一般包括：主参数，第二主参数，主要工作部件的 结构尺寸，主要工作部件的移动行程范围，各种运 动的速度范围和级数，各电机的功率，机床轮廓尺 寸等。
2、机床的技术参数与尺寸系列
主参数是反映机床最大工作能力的一个主要 参数，它直接影响机床的其他参数和结构大小。
《金属切削机床》
（3）相切法：
利用刀具边旋转边作轨迹运动来对工件进 行加工的方法。
