数控机床控制系统与数控机床技术(ppt 42张)

数控编程的方法
数控编程的方法包括手工编程和自动编程两 种。手工编程是依靠人工进行编程，适用于 简单的零件加工；自动编程是利用计算机进 行编程，适用于复杂的零件加工。
CNC系统的插补原理
插补的概念
插补是指在两个已知坐标点之间进行数据点 的密化处理，生成中间点的坐标数据。
插补的方法
插补的方法包括直线插补和圆弧插补两种。 直线插补是在两点之间进行直线插补，生成 一系列中间点的坐标数据；圆弧插补是在两 点之间进行圆弧插补，生成一系列中间点的
润滑保养
按照机床制造商的推荐，定期对 数控机床的滑动部分和传动部件 进行润滑，以减少磨损和摩擦。
数控机床的故障分类与诊断方法
硬件故障
包括电气元件损坏、线路故障等，需 要通过检查和更换损坏部件来解决。
软件故障
由于程序错误或系统设置不当引起的 故障，需要修正程序或调整系统设置 。
机械故障
如传动部件卡滞、轴承损坏等，需要 修复或更换损坏的机械部件。
误差补偿的方法包括温度补偿、非 线性补偿、重复定位误差补偿等， 根据具体的应用场景和要求选择合 适的补偿方法。
06 数控机床的维护 与故障诊断
数控机床的日常维护与保养
定期检查
对数控机床进行定期检查，包括 电气系统、机械部件、冷却系统 等，确保各部分正常工作。
清洁保养
保持数控机床的清洁，定期清理 灰尘和杂物，以防止对机床精度 和寿命造成影响。
坐标数据。
04 数控机床伺服系 统
伺服系统的组成与分类
要点一
伺服系统的组成
伺服系统是数控机床的重要组成部分，主要由伺服驱动器 、伺服电机和反馈装置等组成。
要点二
伺服系统的分类
根据控制方式的不同，伺服系统可以分为开环控制、半闭 环控制和全闭环控制三种类型。

（4）PMC软件组成
PMC软件分为初始化、运行和关闭三 个组成部分。
3．加工中心的基本功能程序段
加工中心的基本功能包括轴运动控制、 手轮、归零、各种工作方式转换、主轴准 停、手动调整操作面板的管理等功能。
（1）工作方式转换程序段 （2）主轴速度修调
3.3.4 PMC典型子模块举例
Z轴去换刀位； 主轴准停； 刀库前进； Y轴去换刀位； X轴去换刀位； 松刀吹气；

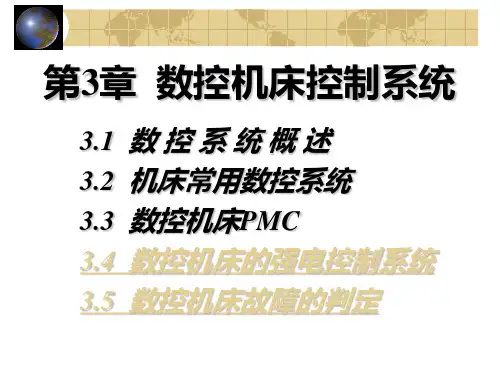

3.2 机床常用数控系统
3.2.1 SIEMENS数控系统
SINUMERIK 840D共设置有10个数控 通道，具有同时处理10组加工数据的能力； 最多可控制24个NC轴和6个主轴。标准配 备的以太网接口具有很强的通信功能 。
3.2.2 FANUC数控系统
FANUC 16/18系列数控系统具有多主轴、 多控制轴控制功能，数控铣床可以构成具有 三轴联动和五轴联动功能的加工中心；具有 与计算机联网组成柔性制造系统的能力。
•
1、想要体面生活，又觉得打拼辛苦；想要健康身体，又无法坚持运动。人最失败的，莫过于对自己不负责任，连答应自己的事都办不到，又何必抱怨这个世界都和你作对？人生的道理很简单，你想要什么，就去付出足够的努力。
•
5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。
•
6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。
•
7、生命的美丽，永远展现在她的进取之中;就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中;像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中;像江河的美丽，是展现在它波涛汹涌一泻千里的奔流中。

5.3.5主轴驱动装置的特性
一、交流主轴驱动装置的特性 感应电动机与变频装置配合，其工作特性图5.11所示。 在其基本转速下，为恒转矩输出，在其基本转速以上，为恒
功率负载。
二、交流伺服主轴装置的特性 交流伺服主轴装置除具有交流主轴装置的基本特
性外还应具有以下特性 1.足够大的转矩过载能力； 2.具有高分辨率的位置、速度、电流检测能力； 3.采用更快的生微处理器，采样周期更快； 4.主轴电动机的转矩响应关至5ms以内； 5.具有四象限运行能力，具有足够的制动能力。 驱动电动机若使用感应式电动机，要求其控制方式
波是等效的。如果对正弦波的负半周也做同样处理，即可得到 相应的2N个脉冲，这就是与正弦波等效的正弦脉宽调制波，如 图所示。
a)正弦波的正半波 b)等效的SPWM波形 与正弦波等效的SPWM波形
②产生SPWM波形的原理 SPWM波形可用计算机产生，即对给定的正弦波用计 算机算出相应脉冲的宽度，通过控制电路输出相应波 形，还可用专门集成电路产生，如产生三相SPWM波 形的专用集成电路芯片有HEF4752、SLE4520等；也 可用模拟电路产生，其方法是以正弦波为调制波，对 等腰三角
5.3.4直接转矩控制
直接转矩控制技术，是利用空间矢量、定子磁场 定向的分析方法，直接在定子坐标系下分析异步电动 机的数学模型，计算与控制异步电动机的磁链和转 矩，采用离散的两点式调节器（Band—Band控 制），把转矩检测值与转矩给定值作比较，使转矩波 动限制在一定的容差范围内，容差的大小由频率调节 器来控制，并产生PWM脉宽调制信号，直接对逆变器 的开关状态进行控制，以获得高动态性能的转矩输出。
SPWM变频器属于交一直一交变频器，其原理 框图见图4.23b)。基本工作过程是先将50Hz交流电经 整流变压器变压得到所需电压，经二极管整流和电容 滤波，形成恒定直流电压，然后送入由大功率晶体管 构成的逆变器主电路，输出三相电压和频率均可调整 的等效于正弦波的脉宽调制波(SPWM波)，即可拖动 三相电机运转。这种变频器结构简单，电网功率因数 接近于1，系统动态响应快，输出波形好，因此，在数 控机床的交流驱动中广泛使用。

6 ．数控电火花成形机床
数控电火花成形机床——利用两个不同极性的电极 在绝缘液体中产生放电现象，去除材料进而完成加工。
7．数控线切割机床
数控线切割机床——工作原理同电火花成形机床， 其电极是电极丝，加工液一般采用去离子水。
§1－3 数控机床的加工特点
一、加工精度高 二、对加工对象的适应性强 三、自动化程度高 四、生产效率高 五、良好的经济效益 六、有利于现代化管理
在机床移动部件上直接安装直线位移检测装置，将测量的 实际位移值反馈到数控装置中，与输入的指令位移值进行比较， 用比较的差值对机床进行控制，直至差值消除为止，使移动部 件按照实际需要的位移量运动。
工作台
直线位移 检测装置
指令值＋比较 放大 器 电闭环控制数控机床
在伺服电动机的轴或数控机床的传动丝杠上装有角度检测 装置，通过检测丝杠的转角间接地检测移动部件的实际位移， 然后反馈到数控装置中去，与输入的指令位移值进行比较，用 比较的差值对机床进行控制。
1）工件旋转运动，则刀具离开工件的方向为X坐标的正方向。 2）刀具做旋转运动，分两种情况： Z坐标水平时，观察者 沿刀具主轴向工件看时，+X运动方向指向右方；Z坐标垂直时， 观察者面对刀具主轴向立柱看时，+X运动方向指向右方。
Y坐标——在确定X、Z坐标的正方向后，按照右手直角 坐标系来确定Y坐标的方向。
主要有： 数控车床 数控铣床 加工中心
2．按伺服系统的特点分类
（1）开环控制数控机床 控制系统不带反馈装置。数控装置发出的脉冲指令通过
步进驱动电路，使步进电动机转过相应的步距角，再经过传 动系统带动工作台或刀架移动。
工作台
进给脉冲步进电动机 步进 驱动线路 电动机
（2）闭环控制数控机床
