九年级物理全册 第14章 了解电路 第5节 测量电压(知识点) 沪科版

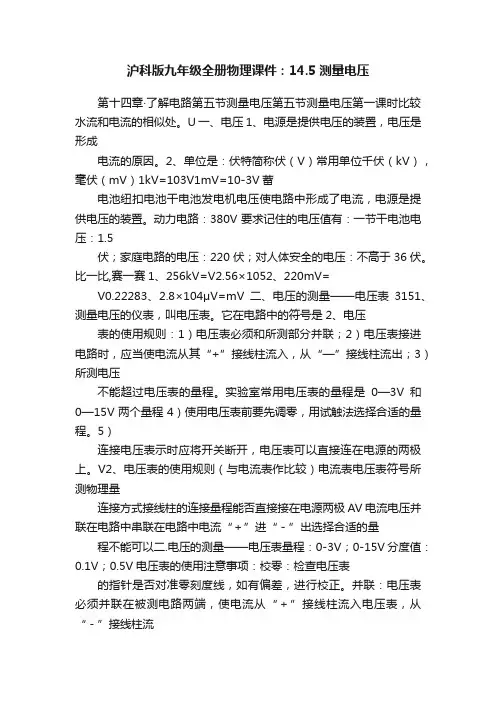

沪科版九年级全册物理课件：14.5测量电压第十四章·了解电路第五节测量电压第五节测量电压第一课时比较水流和电流的相似处。

U一、电压1、电源是提供电压的装置，电压是形成电流的原因。

2、单位是：伏特简称伏（V）常用单位千伏（kV），毫伏（mV）1kV=103V1mV=10-3V蓄电池纽扣电池干电池发电机电压使电路中形成了电流，电源是提供电压的装置。

动力电路：380V要求记住的电压值有：一节干电池电压：1.5伏；家庭电路的电压：220伏；对人体安全的电压：不高于36伏。

比一比,赛一赛1、256kV=V2.56×1052、220mV=V0.22283、2.8×104μV=mV二、电压的测量——电压表3151、测量电压的仪表，叫电压表。

它在电路中的符号是2、电压表的使用规则：1）电压表必须和所测部分并联；2）电压表接进电路时，应当使电流从其“+”接线柱流入，从“—”接线柱流出；3）所测电压不能超过电压表的量程。

实验室常用电压表的量程是0—3V和0—15V两个量程4）使用电压表前要先调零，用试触法选择合适的量程。

5）连接电压表示时应将开关断开，电压表可以直接连在电源的两极上。

V2、电压表的使用规则（与电流表作比较）电流表电压表符号所测物理量连接方式接线柱的连接量程能否直接接在电源两极AV电流电压并联在电路中串联在电路中电流“＋”进“－”出选择合适的量程不能可以二.电压的测量——电压表量程：0-3V；0-15V分度值：0.1V；0.5V电压表的使用注意事项：校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。

并联：电压表必须并联在被测电路两端，使电流从“＋”接线柱流入电压表，从“－”接线柱流出电压表。

被测电压不超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。

二.电压的测量——电压表1、关于电压的说法，正确的是（）A、电路两端有电压，电路中就一定有电流。

第十四章了解电路单元总结知识要点一、电荷【知识详解】1．电荷：一些物体被摩擦后，能够吸引轻小物体。

人们就说这些摩擦后的物体带了“电”或者说带了电荷。

2．摩擦起电：用摩擦的方法使物体带电，叫做摩擦起电。

3．正电荷：丝绸摩擦过的玻璃棒带的电荷叫正电荷。

4．负电荷：毛皮摩擦过的橡胶棒上带的电荷叫负电荷。

5．电荷相互作用的规律：同种电荷互相排斥，异种电荷互相吸引。

要点诠释：（1）带电体能够吸引轻小物体，这个吸引是相互的，轻小物体也会吸引带电体。

轻小物体是指质量和体积都很小的物体如：通草球，轻质小球、碎纸屑、泡沫、毛发、细小水流等。

（2）摩擦起电的实质，由于不同物体的原子核对于核外电子的束缚能力不同，在相互摩擦中，束缚能力弱的物体失去电子而带正电，束缚能力强的物体得到电子而带负电。

摩擦起电的过程是电荷的转移过程，而非创造了电荷。

【典例分析】例1.（2017•成都模拟）有一不带电的验电器，当用一根与丝绸摩擦过的玻璃棒跟它接触后，验电器带电，若再用另一带电体与之接触后，验电器的箔片先闭合后张开，则这一带电体带电，验电器后来带电。

【答案】正；负；负【解析】与丝绸摩擦过的玻璃棒带正电荷，验电器的金属球跟玻璃棒跟它接触后，金属箔片上的电子转移到玻璃棒上，金属箔片因缺少电子而带正电荷；若用另一带电体与验电器接触后，验电器的箔片闭合，则说明验电器上所带正电荷的数量因发生中和而减少，所以该带电体带负电荷；当带电体上的负电荷将验电器上的正电荷全部中和后，由于金属箔片上重新带上负电荷而相互排斥，所以金属箔片重新张开。

【技巧总结】本题主要考查对验电器使用原理及电荷间作用规律的了解和分析能力。

验电器是根据电荷间的作用规律制作的。

它是用来检验物体是否带电的一种仪表。

验电器金属箔片张角的大小跟验电器金属箔片所带电荷的多少有关，所带电荷越多，张角越大。

知识要点二、电路及电路的连接方式【知识详解】1.电路的构成：电源、用电器，再加上导线，往往还有开关，组成了电流可以流过的路径——电路。

第五节测量电压第一课时电压及电压表的使用知能·提升训练知能提升1.下图是四个用电压表测量灯L1两端电压的实物连接图,其中正确的是()2.在如图所示电路中,开关闭合后电压表测量的是()A.L1两端的电压B.L1和L2两端的电压C.L3和电源两端电压D.电源两端电压3.关于电流表和电压表的使用,下列说法错误的是()A.使用前都应检查指针是否指零B.若有两个量程,一般都先用大量程“试触”C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出4.在如图所示的电路中a、b是电表,闭合开关要使电灯发光,则()A.a、b都是电流表B.a、b都是电压表C.a是电流表,b是电压表D.a是电压表,b是电流表5.在如图所示的电路中,L1和L2是相同的灯泡,闭合开关后,L1不亮,L2发光,电路故障可能是()A.L1断路B.L1短路C.电压表断路D.电压表短路6.如图所示,开关S闭合后,L1和L2都不发光,将电压表并联在ab之间时,电压表示数为0,将电压表并联在bc之间时,电压表示数较大,若电路中只有一处故障,则该故障可能是()A.L2断路B.L2短路C.L1断路D.L1短路7.(2022·山东烟台中考)如图所示,电源电压不变,闭合开关S,电压表V1的示数为6 V,电压表V2的示数为2 V。

下列说法正确的是()A.L1两端电压为2 VB.电源两端电压为4 VC.断开开关,只将电压表V2换成电流表,则L1与L2串联D.断开开关,将两个电压表都换成电流表,则L1与L2并联8.如图所示,当闭合开关后,能直接测量小灯泡两端电压或电流的电路图是()9.在用电压表测某电阻两端的电压时,若选用0~3 V的量程,测得的电压值为2.2 V;若选用0~15 V的量程,测得的电压值为2.0 V,那么该电阻两端电压的大小应是()A.2.2 VB.2.0 VC.2.1 VD.无法确定10.在家庭电路中,冰箱、空调、彩电等用电器工作时,它们的连接方式是;用电要注意安全,人体的安全电压是。
