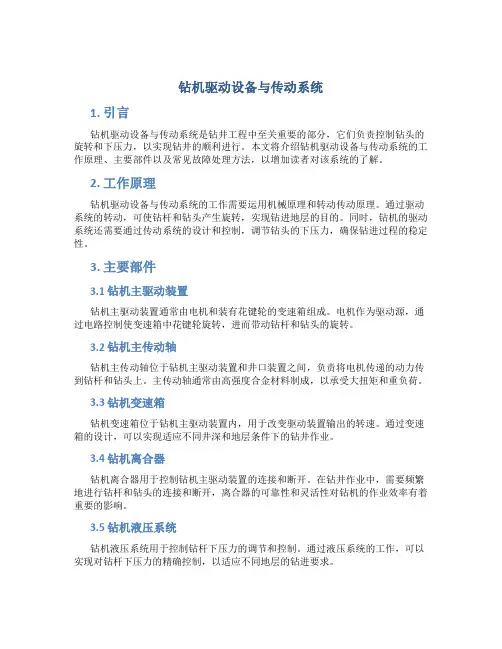

钻机驱动设备与传动系统1. 引言钻机驱动设备与传动系统是钻井工程中至关重要的部分，它们负责控制钻头的旋转和下压力，以实现钻井的顺利进行。
本文将介绍钻机驱动设备与传动系统的工作原理、主要部件以及常见故障处理方法，以增加读者对该系统的了解。
2. 工作原理钻机驱动设备与传动系统的工作需要运用机械原理和转动传动原理。
通过驱动系统的转动，可使钻杆和钻头产生旋转，实现钻进地层的目的。
同时，钻机的驱动系统还需要通过传动系统的设计和控制，调节钻头的下压力，确保钻进过程的稳定性。
3. 主要部件3.1 钻机主驱动装置钻机主驱动装置通常由电机和装有花键轮的变速箱组成。
电机作为驱动源，通过电路控制使变速箱中花键轮旋转，进而带动钻杆和钻头的旋转。
3.2 钻机主传动轴钻机主传动轴位于钻机主驱动装置和井口装置之间，负责将电机传递的动力传到钻杆和钻头上。
主传动轴通常由高强度合金材料制成，以承受大扭矩和重负荷。
3.3 钻机变速箱钻机变速箱位于钻机主驱动装置内，用于改变驱动装置输出的转速。
通过变速箱的设计，可以实现适应不同井深和地层条件下的钻井作业。
3.4 钻机离合器钻机离合器用于控制钻机主驱动装置的连接和断开。
在钻井作业中，需要频繁地进行钻杆和钻头的连接和断开，离合器的可靠性和灵活性对钻机的作业效率有着重要的影响。
3.5 钻机液压系统钻机液压系统用于控制钻杆下压力的调节和控制。
通过液压系统的工作，可以实现对钻杆下压力的精确控制，以适应不同地层的钻进要求。
4. 常见故障与处理方法4.1 电机故障当钻机主驱动电机发生故障时，往往会导致钻机无法正常工作。
处理方法包括检查电源线路是否正常连接，检查电机是否过热，以及检查是否存在电机绕组短路等问题。
4.2 变速箱故障变速箱是钻机驱动传动系统中的关键部件之一，一旦发生故障，会影响钻井作业的顺利进行。
常见的变速箱故障包括齿轮磨损、轴承故障等。
处理方法通常是对故障部件进行更换或修理。
4.3 钻机离合器故障钻机离合器的故障会导致钻杆和钻头的连接和断开无法正常进行。

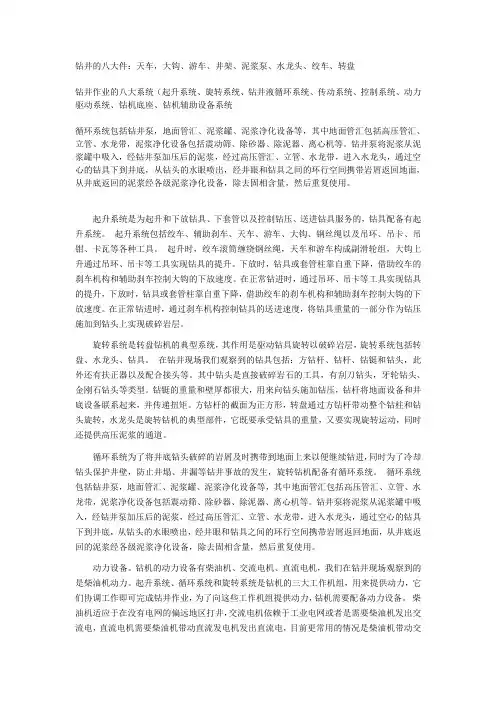

钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘钻井作业的八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统循环系统包括钻井泵，地面管汇、泥浆罐、泥浆净化设备等，其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。
钻井泵将泥浆从泥浆罐中吸入，经钻井泵加压后的泥浆，经过高压管汇、立管、水龙带，进入水龙头，通过空心的钻具下到井底，从钻头的水眼喷出，经井眼和钻具之间的环行空间携带岩屑返回地面，从井底返回的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用。
起升系统是为起升和下放钻具、下套管以及控制钻压、送进钻具服务的，钻具配备有起升系统。
起升系统包括绞车、辅助刹车、天车、游车、大钩、钢丝绳以及吊环、吊卡、吊钳、卡瓦等各种工具。
起升时，绞车滚筒缠绕钢丝绳，天车和游车构成副滑轮组，大钩上升通过吊环、吊卡等工具实现钻具的提升。
下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。
在正常钻进时，通过吊环、吊卡等工具实现钻具的提升，下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。
在正常钻进时，通过刹车机构控制钻具的送进速度，将钻具重量的一部分作为钻压施加到钻头上实现破碎岩层。
旋转系统是转盘钻机的典型系统，其作用是驱动钻具旋转以破碎岩层，旋转系统包括转盘、水龙头、钻具。
在钻井现场我们观察到的钻具包括：方钻杆、钻杆、钻铤和钻头，此外还有扶正器以及配合接头等。
其中钻头是直接破碎岩石的工具，有刮刀钻头，牙轮钻头、金刚石钻头等类型。
钻铤的重量和壁厚都很大，用来向钻头施加钻压，钻杆将地面设备和井底设备联系起来，并传递扭矩。
方钻杆的截面为正方形，转盘通过方钻杆带动整个钻柱和钻头旋转，水龙头是旋转钻机的典型部件，它既要承受钻具的重量，又要实现旋转运动，同时还提供高压泥浆的通道。

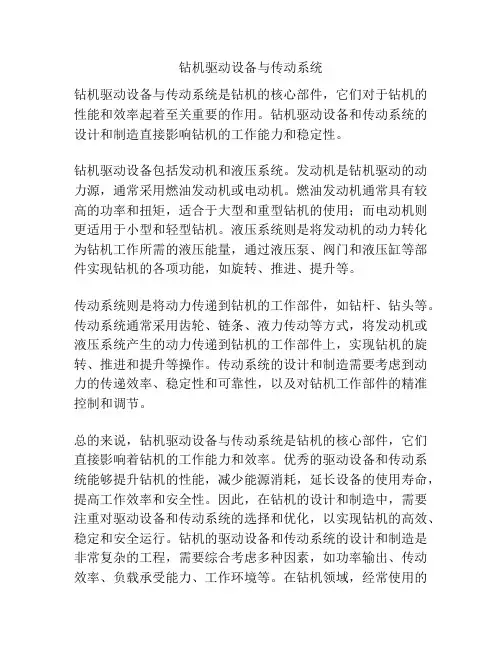

钻机驱动设备与传动系统钻机驱动设备与传动系统是钻机的核心部件，它们对于钻机的性能和效率起着至关重要的作用。
钻机驱动设备和传动系统的设计和制造直接影响钻机的工作能力和稳定性。
钻机驱动设备包括发动机和液压系统。
发动机是钻机驱动的动力源，通常采用燃油发动机或电动机。
燃油发动机通常具有较高的功率和扭矩，适合于大型和重型钻机的使用；而电动机则更适用于小型和轻型钻机。
液压系统则是将发动机的动力转化为钻机工作所需的液压能量，通过液压泵、阀门和液压缸等部件实现钻机的各项功能，如旋转、推进、提升等。
传动系统则是将动力传递到钻机的工作部件，如钻杆、钻头等。
传动系统通常采用齿轮、链条、液力传动等方式，将发动机或液压系统产生的动力传递到钻机的工作部件上，实现钻机的旋转、推进和提升等操作。
传动系统的设计和制造需要考虑到动力的传递效率、稳定性和可靠性，以及对钻机工作部件的精准控制和调节。
总的来说，钻机驱动设备与传动系统是钻机的核心部件，它们直接影响着钻机的工作能力和效率。
优秀的驱动设备和传动系统能够提升钻机的性能，减少能源消耗，延长设备的使用寿命，提高工作效率和安全性。
因此，在钻机的设计和制造中，需要注重对驱动设备和传动系统的选择和优化，以实现钻机的高效、稳定和安全运行。
钻机的驱动设备和传动系统的设计和制造是非常复杂的工程，需要综合考虑多种因素，如功率输出、传动效率、负载承受能力、工作环境等。
在钻机领域，经常使用的驱动设备包括内燃机、电动机和液压驱动系统。
这些驱动设备再通过传动系统，将动力传递到钻机工作部件上，完成各项工作。
首先，内燃机是一种经常应用于钻机中的驱动设备。
它通常具有较高的功率和扭矩输出，适用于大型和重型钻机。
内燃机的优点在于其功率密度高、适应性广、使用寿命长。
它能够为钻机提供足够的动力，使钻机能够在各种地质条件下完成各项作业。
然而，内燃机的使用也会带来一定的挑战，如功率输出不稳定、噪音和振动较大、维护成本高等问题。
钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘钻井作业的八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统循环系统包括钻井泵，地面管汇、泥浆罐、泥浆净化设备等，其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。
钻井泵将泥浆从泥浆罐中吸入，经钻井泵加压后的泥浆，经过高压管汇、立管、水龙带，进入水龙头，通过空心的钻具下到井底，从钻头的水眼喷出，经井眼和钻具之间的环行空间携带岩屑返回地面，从井底返回的泥浆经各级泥浆净化循环系统。
循环系统包括钻井泵，地面管汇、泥浆罐、泥浆净化设备等，其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。
钻井泵将泥浆从泥浆罐中吸入，经钻井泵加压后的泥浆，经过高压管汇、立管、水龙带，进入水龙头，通过空心的钻具下到井底，从钻头的水眼喷出，经井眼和钻具之间的环行空间携带岩屑返回地面，从井底返回的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用。
动力设备。
钻机的动力设备有柴油机、交流电机、直流电机，我们在钻井现场观察到的是柴油机动力。
起升系统、循环系统和旋转系统是钻机的三大工作机组，用来提供动力，它们协调工作即可完成钻井作业，为了向这些工作机组提供动力，钻机需要配备动力设备。
柴油机适应于在没有电网的偏远地区打井，交流电机依赖于工业电网或者是需要柴油机发出交流电，直流电机需要柴油机带动直流发电机发出直流电，目前更常用的情况是柴油机带动交流发电机发出交流电，再经可控硅整流，将交流电变成直流电。
传动系统。
传动系统将动力设备提供的力和运动进行变换，然后传递和分配给各工作机组，以满足各工作机组对动力的不同需求。
传动系统一般包括减速机构、变速机构、正倒车机构等。
由柴油机直接驱动的钻井多采用统一驱动的形式，6．水龙头16．指重表26．节流管汇36．储水罐7．吊卡17．司钻控制台27．泥浆-天然气分离器37．发电机8．方钻杆18．井场值班室28．脱气装置38．防喷器组9．方钻杆补心19．水龙带29．泥浆储备池10．方补心20．蓄能装置30．泥浆池1.钻井上所说的一开，二开，三开是什么意思？怎么区分？（1）第一次开钻（一开）：1.钻表层，下表层套管，固井；2.装井口；3.试压；4.防喷设备的安装。
石油工程概论复习重点—钻井部分题型：名词解释(20分)；判断题(20分) ；简答题(60分)绪论1、 石油的定义：一种以液态形式存在于地下岩石孔隙中的可燃性有机矿产，是以碳-氢化合物为主体的复杂混合物。
没有确定的化学成分和物理常数。
又称原油。
2、 天然气的定义：与石油有相似产状的、通常以烃类为主的气体，指油田气、气田气、凝析气和煤层气。
甲烷成分CH4>80%3、 石油工程的定义：石油工程是根据油气和储层特性建立适宜的流动通道并优选举升方法，经济有效地将深埋于地下油气从油气藏中开采到地面所实施的一系列工程和工艺技术的总称。
包括油藏、钻井、采油和石油地面工程等4、 石油工程的任务：勘探发现具有工业油气流的含油气构造；制定合理的开发方案；进行合理的钻井设计和科学的钻井施工；制定采油工程方案，确定采油工艺技术；开发的动态监测与开发调整；采取有效措施，提高原油采收率5、 石油工程的目标：经济有效地提高油田产量和原油采收率第一章 岩石的工程力学性质1、 岩石的类型：根据成因分为三类：岩浆岩、沉积岩、变质岩。
钻井中常遇到的是沉积岩2、 岩石各向异性的概念：如果物体的某一性质随方向的不同而不同,则称物体具有各向异性岩石一般具有各向异性的性质。
如在垂直于或平行于层理面的方向上，岩石的力学性质（弹性、强度等）有较大的差异。
岩石的各向异性性质是由岩石的构造特点所决定的。
结晶矿物的定向排列、层理、片理、节理等使得岩石具有各向异性的特点。
3、 不均质性: 如果物体中不同部分的物理、化学性质不同，称该物体是不均质的。
4、 强度：岩石在外力作用下发生破坏时所承受的最大应力5、 抗压强度—岩石单纯受压缩应力破坏时的强度6、 岩石的硬度是岩石抵抗其它物体表面压入或侵入的能力7、 硬度与抗压强度区别：前者只是固体表面的局部对另一物体压入或侵入时的阻力，而后者则是固体抵抗固体整体破坏时的阻力。
％地质储量采出的油气总量油气采收率＝100前者反映岩石颗粒的硬度，其对钻进过程中工具的磨损起重大影响；后者反映岩石的组合硬度，其对钻进时岩石破碎速度起重大影响8、 塑性系数：岩石破碎前耗费的总功AF 与岩石破碎前弹性变形功AE 的比值9、 应力应变曲线：主要掌握塑脆性10、 影响岩石力学性质的因素：岩石结构；井底各种压力；载荷性质的影响11、 岩石可钻性：指岩石破碎的难易程度，可以理解为在一定的钻头规格、类型及钻井工艺条件下岩石抵抗钻头破碎的能力。
钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘钻井作业的八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。
在正常钻进时，通过吊环、吊卡等工具实现钻具的提升，下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。
在正常钻进时，通过刹车机构控制钻具的送进速度，将钻具重量的一部分作为钻压施加到钻头上实现破碎岩层。
旋转系统是转盘钻机的典型系统，其作用是驱动钻具旋转以破碎岩层，旋转系统包括转盘、水龙头、钻具。
在钻井现场我们观察到的钻具包括：方钻杆、钻杆、钻铤和钻头，此外还有扶正器以及配合接头等。
其中钻头是直接破碎岩石的工具，有刮刀钻头，牙轮钻头、金刚石钻头等类型。
钻铤的重量和壁厚都很大，用来向钻头施加钻压，的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用。
动力设备。
钻机的动力设备有柴油机、交流电机、直流电机，我们在钻井现场观察到的是柴油机动力。
起升系统、循环系统和旋转系统是钻机的三大工作机组，用来提供动力，它们协调工作即可完成钻井作业，为了向这些工作机组提供动力，钻机需要配备动力设备。
柴油机适应于在没有电网的偏远地区打井，交流电机依赖于工业电网或者是需要柴油机发出交流电，直流电机需要柴油机带动直流发电机发出直流电，目前更常用的情况是柴油机带动交流发电机发出交流电，再经可控硅整流，将交流电变成直流电。
传动系统。
传动系统将动力设备提供的力和运动进行变换，然后供钻井操作场所。
井架用来安装天车、悬挂游车、大钩、水龙头和钻具，承受钻井工作载荷，排放立根；底座用来安装动力机组、绞车、转盘、支撑井架，借助转盘悬持钻具，提供转盘和地面之间的高度空间，以安装必要的防喷器和便于泥浆循环。
辅助设备。
为了保证钻井的安全和正常进行，钻机还包括其他的辅助设备，如防止井喷的防喷器组，为钻井提供照明和辅助用电的发电机组，提供压缩空气的空气压缩设备以及供水、供油设备等。
第一章钻井的工程地质条件1.简述地下各种压力的基本概念及上覆岩层压力、地层孔隙压力和基岩应力三者之间的关系。
答：静液压力：是由液柱自身的重力所引起的压力，它的大小与液体的密度、液柱的垂直高度或深度有关。
地应力：钻井工程施工之前存在于地下某点的应力状态为原地应力状态。
地层孔隙压力：岩石孔隙中流体所具有的压力。
也称地层压力。
上覆岩层压力：是指由上覆岩层重力产生的铅垂方向的地应力分量。
该处以上地层岩石基质和岩石孔隙中流体的总重力所产生的压力。
基岩应力：是指由岩石颗粒间相互接触支撑的那一部分上覆岩层压力。
也称有效上覆岩层压力或骨架应力。
地层破裂压力：地层某深度处的井壁产生拉伸破坏时的应力地层坍塌压力：地层某深度处的井壁产生剪切破坏时的应力上覆岩层的重力是由岩石基质（基岩）和岩石孔隙中的流体共同承担的，即上覆岩层压力是地层压力与基岩应力的和2、简述地层沉积欠压实产生异常高压的机理。
答：在稳定沉积过程中，若保持平衡的任意条件受到影响，正常的沉积平衡就被破坏。
如果沉积速度很快，岩石颗粒就没有足够的时间去排列，孔隙内流体的排出受到限制，基岩无法增加它的颗粒与颗粒之间的压力。
由于上覆岩层继续沉积，负荷增加，而下面基岩的支撑能力没有增加，孔隙中的流体必然开始部分地支撑本来应由岩石颗粒所支撑的那部分上覆岩层压力，从而导致了异常高压。
3、简述在正常压实的地层中岩石的密度、强度、孔隙度、声波时差和dc指数随井深变化的规律。
答：所以随井深的增加，地层中岩石密度逐渐变大，而岩石的孔隙度变小。
随着井深的增加，岩石的强度增大。
在正常地层压力井段，随着井深增加，岩石的孔隙度减小，声波速度增大，声波时差减小。
在正常地层压力情况下，机械钻速随井深增加而减小，d指数随井深增加而增大。
所以dc指数也随井深的增加而增大。
4、解释地层破裂压力的概念，怎样根据液压实验曲线确定地层破裂压力。
答：在井下一定深度的裸露地层，承受流体压力的能力是有限的，当液体压力达到一定数值时会使地层破裂，这个液体压力称为地层破裂压力。
