STC12C5A60S2 内部ADC转换串口显示程序

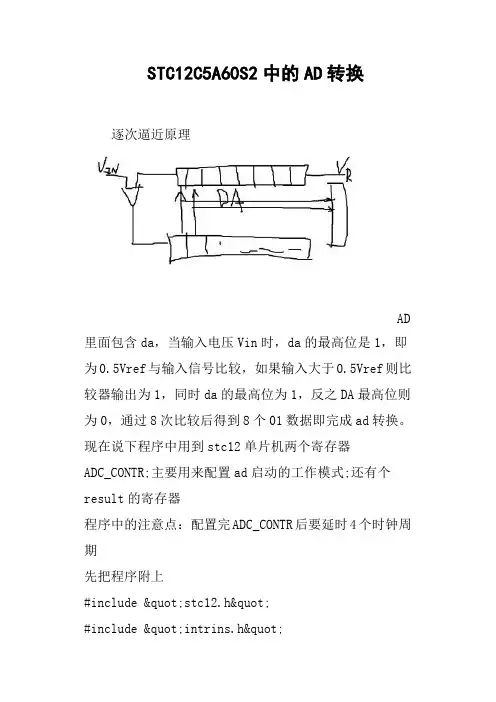

STC12C5A60S2中的AD转换逐次逼近原理AD 里面包含da，当输入电压Vin时，da的最高位是1，即为0.5Vref与输入信号比较，如果输入大于0.5Vref则比较器输出为1，同时da的最高位为1，反之DA最高位则为0，通过8次比较后得到8个01数据即完成ad转换。

现在说下程序中用到stc12单片机两个寄存器ADC_CONTR;主要用来配置ad启动的工作模式;还有个result的寄存器程序中的注意点：配置完ADC_CONTR后要延时4个时钟周期先把程序附上#include &quot;stc12.h&quot;#include &quot;intrins.h&quot;#include &quot;ad.h&quot;uint ad;#define ADC_POWER 0X80 //ADC最高位给adc部分供电，类似于片选#define ADC_START 0X08 //模数转换启动控制位#define ADC_FLAG 0x10 //ad转换需要时间，这个是转换完成标志位#define ADC_SPEEDLL 0X00 //540 clock#define ADC_SPEEDL 0X20 //360 clock#define ADC_SPEEDH 0X40 //180 clock#define ADC_SPEEDHH 0X60 //90 clockuchar ADCresult(uchar aa) //这里的参数是哪个口来ad转换{P1ASF=0X01; //这里的选择和用哪一个P1口作为ad采样ADC_CONTR=ADC_POWER|ADC_SPEEDLL|ADC_START|aa;//ADC_CONTR=0X88|aa;_nop_();_nop_();_nop_();_nop_();//设置ADC_CONTR寄存器后需加4个CPU时钟周期的延时，才能保证值被写入ADC_CONTR寄存器while (!(ADC_CONTR & ADC_FLAG)); //等待ADC_CONTR，这里的ADC_FLAG相当于一个常数，不是寄存器里面的某个位//while(!ADC_FLAG);//ADC_FLAG=0;ADC_CONTR &= ~ADC_FLAG; //Close ADC 将标志位清零等待下次硬件置1ad=(ADC_RES<<2)+ADC_RESL; //打开10位AD采集功能如果用8位AD 屏掉这句把下一句改为Vo=(float)(ADC_RESL)*500/256; 即可//ADC_RES结果寄存器的高2位；ADC_RES结果寄存器的低8位ad=(float)(ad)*5*100/1024; //Return ADCresult（为显示整数，这里将电压值扩大了十倍）//10位AD采集即2的10次方满值为1024 这里用1024表示5伏的电压//那么用采集到的数量值除以1024 在乘以5 得到的值就是采集的电压数值//这里又*100 是为了扩大100倍显示小数位//ADC_RES*（5/256）为采集的电压值然后扩大10倍便于计算return ad;}这里只是个ad.c源文件，这里有几个问题想说一下1.怎么知道是10位还是8位的ad结果；你可以在ADCresult(uchar aa)最前面加一条AUXR1&=0x04;什么意思呢，转换结果的低2位放在ADC_RES，高8位ADC_RESL 中2为什么不用//while(!ADC_FLAG);//ADC_FLAG=0;这两条因为ADC_FLAG相当于常量前面用宏定义而头文件里只有ADC_CONTR的地址映射；但是如果在头文件中用sbit ADC_FLAG=ADC_CONTR^4会出现错误，具体原因还不清楚先说到这吧。

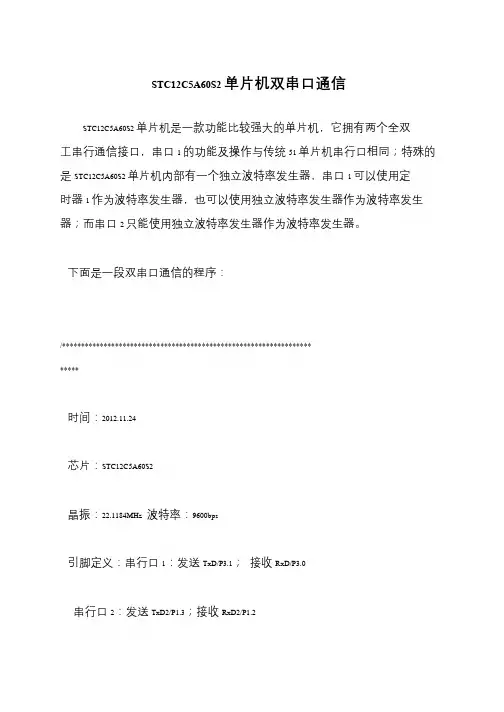

STC12C5A60S2 单片机双串口通信STC12C5A60S2 单片机是一款功能比较强大的单片机，它拥有两个全双工串行通信接口，串口1 的功能及操作与传统51 单片机串行口相同；特殊的是STC12C5A60S2 单片机内部有一个独立波特率发生器，串口1 可以使用定时器1 作为波特率发生器，也可以使用独立波特率发生器作为波特率发生器；而串口2 只能使用独立波特率发生器作为波特率发生器。

下面是一段双串口通信的程序：/***********************************************************************时间：2012.11.24芯片：STC12C5A60S2晶振：22.1184MHz 波特率：9600bps引脚定义：串行口1：发送TxD/P3.1；接收RxD/P3.0串行口2：发送TxD2/P1.3；接收RxD2/P1.2功能描述：STC12 双串口通信（中断方式）当串行口1 接收数据后，将此数据由串行口2 发送出去当串行口2 接收数据后，将此数据由串行口1 发送出去******************************************************************* ****/#include#define S2RI 0x01//串口2 接收中断请求标志位#define S2TI 0x02//串口2 发送中断请求标志位unsigned char flag1,flag2,temp1,temp2;/****************串行口初始化函数****************/void InitUART(void){TMOD = 0x20; //定时器1 工作在方式2 8 位自动重装SCON = 0x50; //串口1 工作在方式1 10 位异步收发REN=1 允许接收TH1 = 0xFA; //定时器1 初值TL1 = TH1;TR1 = 1; //定时器1 开始计数EA =1;//开总中断ES =1;//开串口1 中断S2CON = 0x50; //串口2 工作在方式1 10 位异步收发S2REN=1 允许接收BRT = 0xFA; //独立波特率发生器初值AUXR = 0x10; //BRTR=1 独立波特率发生器开始计数IE2 =0x01;//开串口2 中断ES2=1}/****************串行口1 发送****************/void UART_1SendOneByte(unsigned char c){SBUF = c;while(!TI); //若TI=0，在此等待TI = 0;}/****************串行口2 发送****************/void UART_2SendOneByte(unsigned char c){S2BUF = c;while(!(S2CON&amp;S2TI)); //若S2TI=0，在此等待S2CON&amp;=~S2TI; //S2TI=0}/*****************主函数******************/void main(void){InitUART();//串行口初始化while(1){//如果串口1 接收到数据，将此数据由串口2 发送if(flag1==1){flag1=0;UART_2SendOneByte(temp1);}//如果串口2 接收到数据，将此数据由串口1 发送if(flag2==1){flag2=0;UART_1SendOneByte(temp2);}}}/************串行口1 中断处理函数*************/ void UART_1Interrupt(void) interrupt 4{if(RI==1){RI=0;flag1=1;temp1=SBUF;}}/************串行口2 中断处理函数*************/ void UART_2Interrupt(void) interrupt 8{if(S2CON&amp;S2RI){S2CON&amp;=~S2RI;flag2=1;temp2=S2BUF;}}12C5A60S2.h 的头文件如下：//--------------------------------------------------------------------------------//新一代1T 8051 系列单片机内核特殊功能寄存器C51 Core SFRs// 7 6 5 4 3 2 1 0 Reset Valuesfr ACC = 0xE0; //Accumulator 0000,0000sfr B = 0xF0; //B Register 0000,0000sfr PSW = 0xD0; //Program Status Word CY AC F0 RS1 RS0 OV F1 P 0000,0000//-----------------------------------sbit CY = PSW;sbit AC = PSW;sbit F0 = PSW ;sbit RS1 = PSW;sbit RS0 = PSW;sbit OV = PSW ;sbit P = PSW;//-----------------------------------sfr SP = 0x81; //Stack Pointer 0000,0111sfr DPL = 0x82; //Data Pointer Low Byte 0000,0000sfr DPH = 0x83; //Data Pointer High Byte 0000,0000//-------------------------------------------------------------------------------- //新一代1T 8051 系列单片机系统管理特殊功能寄存器// 7 6 5 4 3 2 1 0 Reset Valuesfr PCON = 0x87; //Power Control SMOD SMOD0 LVDF POF GF1 GF0 PD IDL 0001,0000// 7 6 5 4 3 2 1 0 Reset Valuesfr AUXR = 0x8E; //Auxiliary Register T0x12 T1x12 UART_M0x6 BRTR S2SMOD BRTx12 EXTRAM S1BRS 0000,0000//-----------------------------------sfr AUXR1 = 0xA2; //Auxiliary Register 1 - PCA_P4 SPI_P4 S2_P4 GF2 ADRJ - DPS 0000,0000/*PCA_P4:0, 缺省PCA 在P1 口1，PCA/PWM 从P1 口切换到P4 口: ECI 从P1.2 切换到P4.1 口，PCA0/PWM0 从P1.3 切换到P4.2 口PCA1/PWM1 从P1.4 切换到P4.3 口SPI_P4:0, 缺省SPI 在P1 口1，SPI 从P1 口切换到P4 口: SPICLK 从P1.7 切换到P4.3 口MISO 从P1.6 切换到P4.2 口MOSI 从P1.5 切换到P4.1 口SS 从P1.4 切换到P4.0 口S2_P4:0, 缺省UART2 在P1 口1，UART2 从P1 口切换到P4 口: TxD2 从P1.3 切换到P4.3 口RxD2 从P1.2 切换到P4.2 口GF2: 通用标志位ADRJ:0, 10 位A/D 转换结果的高8 位放在ADC_RES 寄存器, 低2 位放在ADC_RESL 寄存器1，10 位A/D 转换结果的最高2 位放在ADC_RES 寄存器的低2 位, 低8 位放在ADC_RESL 寄存器DPS: 0, 使用缺省数据指针DPTR01，使用另一个数据指针DPTR1*///-----------------------------------sfr WAKE_CLKO = 0x8F; //附加的SFR WAK1_CLKO/*7 6 5 4 3 2 1 0 Reset ValuePCAWAKEUP RXD_PIN_IE T1_PIN_IE T0_PIN_IE LVD_WAKE _ T1CLKO T0CLKO 0000,0000Bb7 - PCAWAKEUP : PCA 中断可唤醒powerdown。

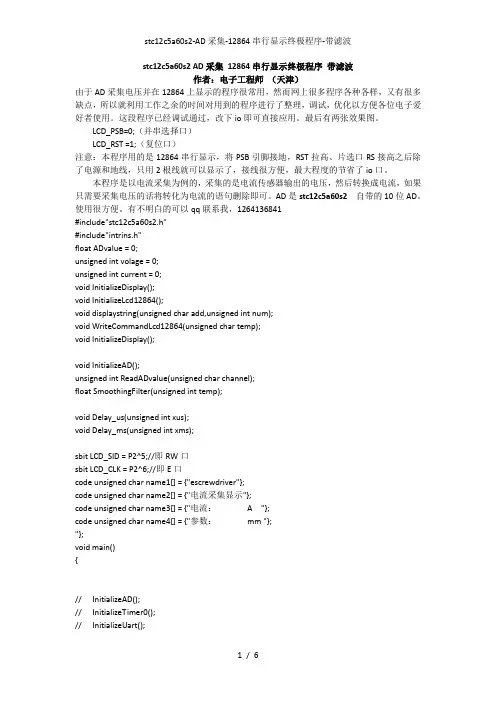

注意：本程序用的是12864串行显示，将PSB引脚接地，RST拉高、片选口RS接高之后除了电源和地线，只用2根线就可以显示了，接线很方便，最大程度的节省了io口。
本程序是以电流采集为例的，采集的是电流传感器输出的电压，然后转换成电流，如果只需要采集电压的话将转化为电流的语句删除即可。AD是stc12c5a60s2自带的10位AD。使用很方便。有不明白的可以qq联系我，1264136841
WriteCommandLcd12864(0x01);//清屏
}
void WriteByteLcd12864(unsigned char temp)
{
unsigned char i;
LCD_CLK = 0;
for(i=0;i<8;i++)
{
if(temp&0x80)
LCD_SID = 1;
else
LCD_SID = 0;
}
void WriteStringAddress(unsigned char add,unsigned char length,unsigned char *temp)
{
WriteCommandLcd12864(add);
for(;length>0;length--)
{
WriteDataLcd12864(*temp);
temp++;
}
}
/***显示电压和电流***/
void displaystring(unsigned char add,unsigned int num)
{
unsigned char buf[10],i;
buf[0] = num/10000;
buf[1] = num%10000/1000;

STC12C5A60S2两路AD采集用LCD1602显示#include#include#include "stdio.h"#define ulong unsigned long#define uint unsigned int#define uchar unsigned charuchar data adc _at_ 0x30;uchar data adc1 _at_ 0x31;sbit E=P2^7; //1602使能引脚sbit RW=P2^6; //1602读写引脚sbit RS=P2^5; //1602数据/命令选择引脚void SendByte(unsigned char dat);void SendStr(unsigned char *s);void L1602_string(uchar hang,uchar lie,uchar *p);void L1602_char(uchar hang,uchar lie,char sign);uchar AD();uchar AD1();void DelayUs2x(unsigned char t){while(--t);}/*------------------------------------------------mS延时函数，含有输入参数unsigned char t，无返回值unsigned char 是定义无符号字符变量，其值的范围是0~255 这里使用晶振12M，精确延时请使用汇编------------------------------------------------*/void DelayMs(unsigned char t){while(t--){//大致延时1mSDelayUs2x(245);DelayUs2x(245);}}void delay(){_nop_();_nop_();}void Delay(uint del){uint i,j;for(i=0;i<del;i++)< p="">for(j=0;j<=148;j++){}}/************************************************************** ******* 名称: bit Busy(void)* 功能: 这个是一个读状态函数，读出函数是否处在忙状态* 输入: 输入的命令值* 输出: 无*************************************************************** ********/ void Busy(void){bit busy_flag = 1;P0 = 0xff;RS = 0;delay();RW = 1;delay();E = 1;//Delay(1);while(1){busy_flag = (bit)(P0 & 0x80);if(busy_flag == 0){break;}}E = 0;}/************************************************************** ******* 名称: wcmd(uchar del)* 功能: 1602命令函数* 输入: 输入的命令值* 输出: 无*************************************************************** ********/ void wcmd(uchar del){RS = 0;delay();RW = 0;delay();E = 0;delay();P0 = del;delay();E = 1;delay();E = 0;}/************************************************************** ******* 名称: wdata(uchar del)* 功能: 1602写数据函数* 输入: 需要写入1602的数据* 输出: 无*************************************************************** ********/void wdata(uchar del){delay();RS = 1;delay();RW = 0;delay();E = 0;delay();P0 = del;delay();E = 1;delay();E = 0;}/************************************************************** ******* 名称: L1602_init()* 功能: 1602初始化，请参考1602的资料* 输入: 无* 输出: 无*************************************************************** ********/ void L1602_init(void){Delay(15);wcmd(0x38);Delay(5);wcmd(0x38);Delay(5);wcmd(0x38);wcmd(0x38);Busy();wcmd(0x08);Busy();wcmd(0x01);Busy();wcmd(0x06);Busy();wcmd(0x0c);}/************************************************************** ******* 名称: L1602_char(uchar hang,uchar lie,char sign)* 功能: 改变液晶中某位的值，如果要让第一行，第五个字符显示"b" ，调用该函数如下L1602_char(1,5,'b')* 输入: 行，列，需要输入1602的数据* 输出: 无*************************************************************** ********/void L1602_char(uchar hang,uchar lie,char sign){uchar a;if(hang == 1){a = 0x80;}if(hang == 2){a = 0xc0;}a = a + lie - 1;Busy();wcmd(a);Busy();wdata(sign);}/************************************************************** ******* 名称: L1602_string(uchar hang,uchar lie,uchar *p)* 功能: 改变液晶中某位的值，如果要让第一行，第五个字符开始显示"ab cd ef" ，调用该函数如下L1602_string(1,5,"ab cd ef;")* 输入: 行，列，需要输入1602的数据* 输出: 无*************************************************************** ********/ void L1602_string(uchar hang,uchar lie,uchar *p) {uchar a;if(hang == 1){a = 0x80;}if(hang == 2){a = 0xc0;}a = a + lie - 1;while(1){Busy();wcmd(a);Busy();wdata(*p);a++;p++;if((*p == '\0')||(a==0x90)||(a==0xd0)){break;}}}uchar AD(){ulong i;uchar star;ADC_CONTR|=0x80;for(i=0;i<10000;i++);P1ASF=0x01;ADC_CONTR|=0XE1;for(i=0;i<10000;i++); while(1){ADC_CONTR|=0x08; star=0;while(star==0){star=ADC_CONTR&0x10; }ADC_CONTR&=0x00; adc=ADC_RES;//adc<<=2;//adc+=ADC_RESL; return adc;}}uchar AD1(){ulong i;uchar star;ADC_CONTR|=0x80;for(i=0;i<10000;i++);P1ASF=0;ADC_CONTR|=0XE0;for(i=0;i<10000;i++);while(1){ADC_CONTR|=0x08;star=0;while(star==0){star=ADC_CONTR&0x10; }ADC_CONTR&=0x00;adc1=ADC_RES;// adc1<<=2;// adc1+=ADC_RESL; return adc1;}}void main(){float i,j;unsigned char a[16]; unsigned char b[16];L1602_init();while(1){{i=AD()*5/256;sprintf(a," DA1=%4.2f v",i); L1602_string(2,0,a); DelayMs(1);j=AD1()*5/256;sprintf(b," DC2=%4.2f v",j);L1602_string(1,0,b); }}}</del;i++)<>。
