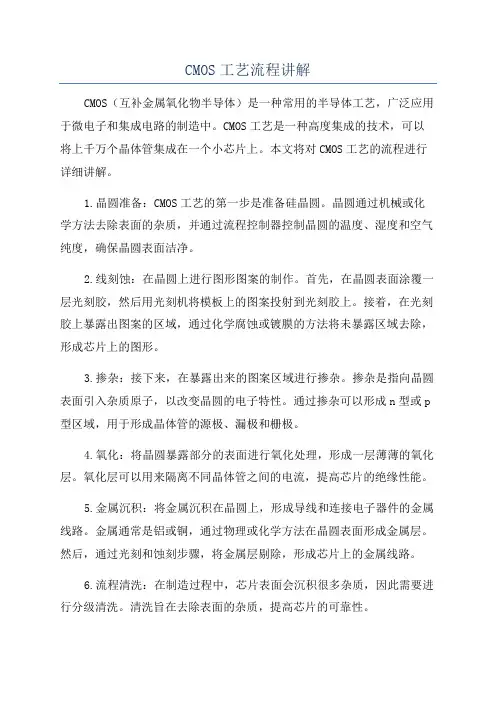

CMOS工艺流程讲解CMOS（互补金属氧化物半导体）是一种常用的半导体工艺，广泛应用于微电子和集成电路的制造中。
CMOS工艺是一种高度集成的技术，可以将上千万个晶体管集成在一个小芯片上。
本文将对CMOS工艺的流程进行详细讲解。
1.晶圆准备：CMOS工艺的第一步是准备硅晶圆。
晶圆通过机械或化学方法去除表面的杂质，并通过流程控制器控制晶圆的温度、湿度和空气纯度，确保晶圆表面洁净。
2.线刻蚀：在晶圆上进行图形图案的制作。
首先，在晶圆表面涂覆一层光刻胶，然后用光刻机将模板上的图案投射到光刻胶上。
接着，在光刻胶上暴露出图案的区域，通过化学腐蚀或镀膜的方法将未暴露区域去除，形成芯片上的图形。
3.掺杂：接下来，在暴露出来的图案区域进行掺杂。
掺杂是指向晶圆表面引入杂质原子，以改变晶圆的电子特性。
通过掺杂可以形成n型或p 型区域，用于形成晶体管的源极、漏极和栅极。
4.氧化：将晶圆暴露部分的表面进行氧化处理，形成一层薄薄的氧化层。
氧化层可以用来隔离不同晶体管之间的电流，提高芯片的绝缘性能。
5.金属沉积：将金属沉积在晶圆上，形成导线和连接电子器件的金属线路。
金属通常是铝或铜，通过物理或化学方法在晶圆表面形成金属层。
然后，通过光刻和蚀刻步骤，将金属层剔除，形成芯片上的金属线路。
6.流程清洗：在制造过程中，芯片表面会沉积很多杂质，因此需要进行分级清洗。
清洗旨在去除表面的杂质，提高芯片的可靠性。
7.封装测试：最后，将芯片封装在塑料或陶瓷包装中，以保护芯片。
同时，对芯片进行测试，确保芯片的功能和性能达到要求。
综上所述，CMOS工艺是一个高度复杂的半导体制造过程，包括晶圆准备、线刻蚀、掺杂、氧化、金属沉积、流程清洗和封装测试。
通过这些步骤，可以在芯片上集成大量的晶体管和电子器件，实现高度集成的集成电路的制造。
CMOS工艺的发展使得半导体技术在现代电子产品中得到广泛应用。
cmos工艺流程cmos工艺流程如下：1、初始清洗将晶圆放入清洗槽中，利用化学或物理方法将在晶圆表面的尘粒或杂质去除，防止这些杂质尘粒对后续制造工艺造成影响。
2、前置氧化利用热氧化法生长一层二氧化硅（Si02）薄膜，目的是为了降低后续生长氮化硅（Si3N4）薄膜工艺中的应力。
氮化硅具有很强的应力，会影响晶圆表面的结构，因此要在这一层Si3N4及硅晶圆之间生长一层Si02薄膜，以此来减缓氧化硅与硅晶圆间的应力。
3、淀积Si3N4利用低压化学气相沉积（LPCVD）技术，沉积一层Si3N4，用来作为离子注入的掩模板，同时在后续工艺中定义p阱的区域。
4、p阱的形成将光刻胶涂在晶圆上后，利用光刻技术，将所要形成的p型阱区的图形定义出来，即将所要定义的p型阱区的光刻胶去除。
5、去除Si3N4利用干法刻蚀的方法将晶圆表面的Si3N4去除。
6、p阱离子注入利用离子注入技术，将棚打入晶圆中，形成P阱，接着利用无机榕液（硫酸）或干式臭氧烧除法将光刻胶去除。
7、p阱退火及氧化层的形成将晶圆放入炉管中进行高温处理，以达到硅晶圆退火的目的，并顺便形成层n阱的离子注入掩模层，以阻止后续步骤中（n阱离子注入）n型掺杂离子被打入p阱内。
8、去除Si3N4利用热磷酸湿式蚀刻方法将晶圆表面的Si3N4去除掉。
9、n阱离子注入利用离子注入技术，将磷打入晶圆中，形成n阱。
而在p阱的表面上，由于有一层Si02膜保护，所以磷元素不会打入p阱中。
10、n阱退火离子注入后，会严重破坏硅晶圆晶格的完整性。
所以掺杂离子注入后的晶圆必须经过适当的处理以回复原始的晶格排列。
退火就是利用热能来消除晶圆中晶格缺陷和内应力，以恢复晶格的完整性，同时使注入的掺杂原子扩散到硅原子的替代位置，使掺杂元素产生电特性。
11、去除Si02利用湿法刻蚀方法去除晶圆表面的Si02。
12、前置氧化利用热氧化法在晶圆上形成一层薄的氧化层，以减轻后续Si3N4沉积工艺所产生的应力。

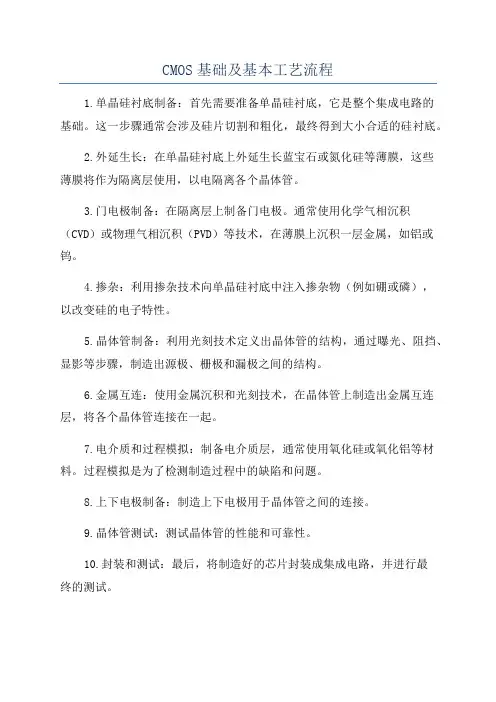

CMOS基础及基本工艺流程
1.单晶硅衬底制备：首先需要准备单晶硅衬底，它是整个集成电路的
基础。
这一步骤通常会涉及硅片切割和粗化，最终得到大小合适的硅衬底。
2.外延生长：在单晶硅衬底上外延生长蓝宝石或氮化硅等薄膜，这些
薄膜将作为隔离层使用，以电隔离各个晶体管。
3.门电极制备：在隔离层上制备门电极。
通常使用化学气相沉积（CVD）或物理气相沉积（PVD）等技术，在薄膜上沉积一层金属，如铝或钨。
4.掺杂：利用掺杂技术向单晶硅衬底中注入掺杂物（例如硼或磷），
以改变硅的电子特性。
5.晶体管制备：利用光刻技术定义出晶体管的结构，通过曝光、阻挡、显影等步骤，制造出源极、栅极和漏极之间的结构。
6.金属互连：使用金属沉积和光刻技术，在晶体管上制造出金属互连层，将各个晶体管连接在一起。
7.电介质和过程模拟：制备电介质层，通常使用氧化硅或氧化铝等材料。
过程模拟是为了检测制造过程中的缺陷和问题。
8.上下电极制备：制造上下电极用于晶体管之间的连接。
9.晶体管测试：测试晶体管的性能和可靠性。
10.封装和测试：最后，将制造好的芯片封装成集成电路，并进行最
终的测试。
以上是CMOS基本工艺流程的主要步骤，每个步骤都需精确控制和复杂操作，以确保芯片的性能和可靠性。
CMOS技术由于其功耗低、稳定性好和集成度高等优点，被广泛应用于各种电子设备中，如微处理器、存储器、传感器等。
