如何看地勘报告(367)

地勘报告怎么看地勘报告是在工程勘察阶段由专业人员根据实地勘察和实验室分析结果撰写的一份评估地质条件、土壤性质和地下水情况等的报告。

对于建筑、交通等工程项目来说，地勘报告的准确性和全面性至关重要。

然而，对于非专业人士来说，如何看懂地勘报告是一项挑战。

本文将介绍一些看地勘报告的基本方法和技巧。

首先，要了解地勘报告的结构和内容。

一份地勘报告通常包括项目概况、勘探区域的地质背景、勘探方法与过程、实地勘察结果、实验室测试结果以及最终评估和建议等内容。

在阅读报告时，可以按照这个结构进行阅读，以便更好地理解报告的内容。

其次，要重点关注地质背景和实地勘察结果。

地质背景一般包括地层划分、断层走向和倾角等信息。

这些信息对于评估地质灾害风险和基础设计都有重要的指导意义。

实地勘察结果包括钻孔、试坑等数据，可以通过这些数据了解地下土层的性质、厚度以及地下水位等信息。

这些信息对于地基处理和基础设计有很大的影响。

接下来，要仔细阅读实验室测试结果。

实验室测试结果通常包括土壤颗粒分布、土壤质量指标、压缩性和剪切性等数据。

这些数据可以帮助判断土壤的力学性质，从而为工程设计和施工提供依据。

此外，需要关注报告中是否提及了地下水的情况，包括地下水位、水质和渗透性等。

地下水是工程设计中重要的因素之一，对于地下结构和防水措施都有影响。

此外，还要关注报告的评估和建议部分。

地勘报告的最终目的是为项目提供地质勘察及工程建设方面的评估和建议。

评估部分通常包括地质灾害风险评估和地基处理方案评估等内容。

建议部分则提供了针对该工程项目的具体建议和措施。

这些评估和建议是地勘报告的重要部分，读者应该重点关注，并根据自己的需要进行理解和应用。

最后，要根据自身需求和条件对地勘报告进行全面、客观的评估。

地勘报告是根据实地勘察和实验室测试等数据得出的结论，但也存在一定的不确定性。

因此，在参考地勘报告时，需要结合其他信息进行分析和判断。

如果条件允许，最好咨询专业人士对报告进行解读和评估，以确保理解和应用的准确性。

地勘报告怎么看地勘报告对房地产购买者来说可能是一个陌生的术语。

但对于开发商和房地产中介人员来说，这份报告非常重要。

作为购房者，我们应该如何读懂地勘报告呢？首先，我们需要了解地勘报告的基本结构，以及报告中包含的内容。

一份典型的地勘报告包括以下几个部分：1.背景介绍：这部分概述了报告的目的、范围、编制依据等内容。

2.现场调查：这部分包括了调查人员对土地现场进行的勘测、采样、分析等内容。

3.分析结论：这部分是报告的核心，其中包含了各类地质数据的分析和结论，如土层分布、地下水位、地震波速、土壤承载力等。

4.建议意见：这部分通常是报告的结论和建议，包括了对所调查土地的适宜性、建设条件、风险评估等内容。

读懂地勘报告需要能够理解和解读上述内容。

不过，如果我们不是土木工程专业人员，就需要借助一些工具和技巧来帮助我们更好地理解报告。

首先，我们可以关注报告中的图片和图表。

这些图表可以帮助我们更直观地了解报告中的数据和结论。

例如，一张地质剖面图可以显示土层的分布和厚度，一张钻孔等深示意图可以帮助我们了解不同层次的土壤特性。

其次，我们需要研究一些常用的地质术语和概念。

例如，如果我们想了解土壤的承载力，就需要熟悉一些与土壤物理力学、地下水力学相关的概念，如"土层合理性"、“松散层”、“密实层”、“混凝土强度”等。

最后，我们需要注意报告中的结论和建议。

在紧急的情况下，可以请专业的地质或建筑工程师对报告进行分析，以帮助我们更好地理解和应对报告中的结论和建议。

总之，地勘报告对于购房者非常重要。

通过理解报告中的结构和内容、借助图片和图表、学习地质术语和概念、留意报告中的结论和建议等方法，我们可以更好地应对报告，并为购买房产做出正确的决策。

看懂工程地质勘察报告结构设计人员拿到工程地质勘察报告后，我们需要有针对性地对地勘资料进行阅读理解，具体如下：一、确认地勘的有效性：确认地勘是否有效，关键看三个章：第一个为地勘公司（单位）公章；第二个为地勘单位专业人员的“中华人民共和国注册土木工程师（岩土）”章；第三个为“施工图审查合格专用章”。

三章均齐，有效；否则无效。

二、结合勘探点平面布置图，了解工程概况1、根据勘探点平面布置图及建筑总图，看清楚地勘的平面图和我们手里的建筑总图是否一样。

如果一样，很好；如果不一样，说明建筑总图已经修改了，地勘单位不了解，我们要问清楚。

2、核对地勘的钻孔位置是否合理，钻孔的距离一般我们就不看了，主要看钻孔的平面是否将我们要设计的建筑外轮廓（含地下室外轮廓）包含了没有，如果没有包住，就要提请甲方要求地勘公司进行补勘。

有时候也会发生个别建筑没有布置钻孔的情况，处理方法同上。

3、顺便看看钻孔的勘探深度够不够，因为做桩基础数据用得到。

尤其是开始建议不用做桩基础，后来发现得做桩基础时。

4、确认钻孔的定位坐标是否以黄海高程系为基准。

如：地勘采用了一个假定的黄海高程标高，但在工程地质剖面图中的竖向坐标栏书写的是“黄海高程”，设计人员在进行基础设计的时候没有发现这一问题，现场基坑开挖至设计标高后仍然没有到达持力层…，其结果是：地基方案不合理了，不适合采用天然地基。

三、物理力学特性统计表土的力学特性都有哪些？1、含水量ω：2、重度γ：3、空隙比e:4、塑性指数Ip：5、液性指数IL:：6、压缩系数а1-2：7、压缩模量Es1-28、内摩擦角φ：9、粘聚力C:四、水文地质条件1、确定场地抗浮设防水位标高，初步估算是否需要进行结构的抗浮验算。

2、确定地下水、土的腐蚀性：腐蚀性的等级分为微腐蚀、弱腐蚀、中等腐蚀、强腐蚀。

针对不同的腐蚀等级，都需要采取何种对应的措施，需要大家进一步学习掌握。

3根据地下水位标高正确进行地基承载力修正。

五、场地地震效应1、地勘上有本工程的地震参数。

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

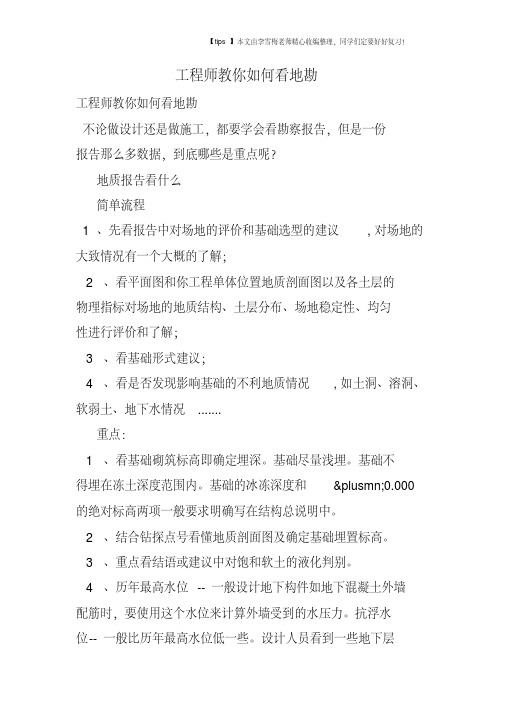

工程师教你如何看地勘
工程师教你如何看地勘
不论做设计还是做施工，都要学会看勘察报告，但是一份
报告那么多数据，到底哪些是重点呢？
地质报告看什么
简单流程
1、先看报告中对场地的评价和基础选型的建议,对场地的大致情况有一个大概的了解；
2、看平面图和你工程单体位置地质剖面图以及各土层的
物理指标对场地的地质结构、土层分布、场地稳定性、均匀
性进行评价和了解；
3、看基础形式建议；
4、看是否发现影响基础的不利地质情况,如土洞、溶洞、软弱土、地下水情况.......
重点：
1、看基础砌筑标高即确定埋深。

基础尽量浅埋。

基础不
得埋在冻土深度范围内。

基础的冰冻深度和±0.000的绝对标高两项一般要求明确写在结构总说明中。

2、结合钻探点号看懂地质剖面图及确定基础埋置标高。

3、重点看结语或建议中对饱和软土的液化判别。

4、历年最高水位--一般设计地下构件如地下混凝土外墙
配筋时，要使用这个水位来计算外墙受到的水压力。

抗浮水
位--一般比历年最高水位低一些。

设计人员看到一些地下层。

教你看懂⼯程地质勘察报告结构设计⼈员拿到⼯程地质勘察报告后，我们需要有针对性地对地勘资料进⾏阅读理解，具体如下：⼀、确认地勘的有效性：确认地勘是否有效，关键看三个章：第⼀个为地勘公司（单位）公章；第⼆个为地勘单位专业⼈员的“中华⼈民共和国注册⼟⽊⼯程师（岩⼟）”章；第三个为“施⼯图审查合格专⽤章”。

三章均齐，有效；否则⽆效。

此时，作为⼀名优秀的结构⼯程师，需要做的是神马？等待？暂停？还是……（A这么差的地勘，⽼⼦不⼲了; B兄弟没地勘都能做，我忍了；C⼲⼀遍拿⼀遍钱，签你字盖他章，让我咋⼲我咋⼲）？⼆、结合勘探点平⾯布置图，了解⼯程概况1、根据勘探点平⾯布置图及建筑总图，看清楚地勘的平⾯图和我们⼿⾥的建筑总图是⼀样的吗？如果⼀样，很好！如果不⼀样，作为⼀名优秀的结构⼯程师，需要做的⼜是神马？等待？暂停？还是…（A靠，⼜让我忍啊！B 地勘那哥们⼉太远，我让建筑mm改总图；C 数钱中…）？为啥有不⼀样的时候？答：建筑总图改了，地勘不知道或….2、核对地勘的钻孔位置是否合理，钻孔的距离⼀般我们就不看了，主要看钻孔的平⾯是否将我们要设计的建筑外轮廓（含地下室外轮廓）包含了没有，如果没有包住，就要提请甲⽅要求地勘公司进⾏补勘。

有时候也会发⽣个别建筑没有布置钻孔的情况，处理⽅法同上。

3、顺便看看钻孔的勘探深度够不够，尤其是要做桩基础时，再尤其是开始建议不⽤做桩基础，后来发现得做桩基础时。

（要勘多深才够？答：这么深奥的问题，千万别问我，⾃⼰查查勘察规范吧，记得回来告我⼀下。

）作为⼀名优秀的结构⼯程师，要能够发现地勘的不⾜4、确认钻孔的定位坐标是否以黄海⾼程系为基准。

在很久很久以前，有⼀个⼯程，地勘采⽤了⼀个假定的黄海⾼程标⾼，该标⾼在⽂字部分有说明（为假定黄海⾼程），但在⼯程地质剖⾯图中的竖向坐标栏书写的是“黄海⾼程”，设计⼈员在进⾏基础设计的时候没有发现这⼀问题，现场基坑开挖⾄设计标⾼后仍然没有到达持⼒层…，其结果是：地基⽅案不合理了，不适合采⽤天然地基，但已经开挖4⽶深了，⼆次处理成本明显增加，基础⽅案也要进⾏修改…（该优秀结构⼯程师每每想起这件事就会说：唉，假定标⾼害死⼈啊！）三、物理⼒学特性统计表⼟的⼒学特性都有哪些？具体对我们作为优秀结构⼯程师的设计都有哪些指导作⽤？1、含⽔量ω：2、重度γ：3、空隙⽐e:4、塑性指数Ip：5、液性指数IL:6、压缩系数а1-2：7、压缩模量Es1-2：8、内摩擦⾓φ：9、粘聚⼒C:etc…（我滴亲娘呀，这么多，学没学过啊，没⼏个会玩了，注册还没过的多学学啊，）四、⽔⽂地质条件1、确定场地抗浮设防⽔位标⾼，初步估算是否需要进⾏结构的抗浮验算；翻开地勘报告⼀看，怎么⼜是⽬前⽔位，⼜是最⾼⽔位，还有近3~5年的，⽼⼦就要⼀个抗浮⽔位，痛快点，⾏不？还是咱是经过⾼考的，选择题咱拿⼿，很容易地判断出哪些是⼲扰答案。

工程地质勘察报告怎么看？道路设计时要看工程地质勘察报告，有了工程地质勘察报告，如何做好城市道路设计？吴祖德教授（建设工程施工图设计审查中心）对此进行了讲解，希望对道路设计朋友们有帮助。

注意：由于系统识别是有问题，把px换成cm是正确的。

1 前言城市道路进行工程勘察前，设计单位应提出本工程的“工程勘察要求书”，重点提出对本工程勘察的注意事项和要求，其内容包括：（一）工程概况；（二）勘察范围；（三）勘察内容；（四）勘察要求；（五）提供成果以及其他要求。

未尽事宜按《市政工程勘察规范》（CJJ 56-2012）执行。

主要是更好地为本工程施工图设计提供针对性的工程地质勘察报告，如：当路基较宽时，除路中心布孔外，路边适当交叉布孔；高程系统的采用，应与道路设计的相同，便于直接采用，不再进行换算；根据土质分布情况，提出布孔间距，土质不好的路段可适当加密。

其中勘察孔的深度宜达到设计路面以下2～3m，实测地下水位钻孔应达到初见水位以下0.5m，而管道勘察探深要求达到管底设计标高以下1～3m。

所以两者深度要结合考虑，避免勘察深度不够而重复工作。

设计应结合管线设计埋置深度，提出本工程的勘察孔深度要求。

个别勘察点要进行地震液化评价时，要满足不小于设计路面以下15m或20m的深度要求；要求提供电子版的地质纵剖面图（要求横向比例1:1000，竖向比例1:100，便于直接拷贝在道路设计的纵断面图上；同样事先应与工程勘察联系好，工程勘察的桩号，与道路设计的桩号一致，对设计使用更为方便），建议施工图设计时，当道路设计或地质复杂时，不把工程地质纵剖面图附在道路纵断面设计图中，可另出一份有地质剖面图的道路设计纵断面图，根据道路设计标高，可直观地看出在不同填挖高度路段时的地质情况，示出路基处理方案，针对性地进行地基处理，可一目了然，便于设计、校核，以及施工，举例如下图:有时道路还附有挡土墙、驳岸工程，其提供的勘察数据应能满足设计的需要，设计图纸上应附有地质勘察剖面柱状图。

结构设计人员拿到工程地质勘察报告后，我们需要有针对性地对地勘资料进行阅读理解，具体如下：一、确认地勘的有效性：确认地勘是否有效，关键看三个章：第一个为地勘公司（单位）公章；第二个为地勘单位专业人员的“中华人民共和国注册土木工程师（岩土）”章；第三个为“施工图审查合格专用章”。

三章均齐，有效；否则无效。

此时，作为一名优秀的结构工程师，需要做的是神马？等待？暂停？还是……（A这么差的地勘，老子不干了; B兄弟没地勘都能做，我忍了；C 干一遍拿一遍钱，签你字盖他章，让我咋干我咋干）？二、结合勘探点平面布置图，了解工程概况1、根据勘探点平面布置图及建筑总图，看清楚地勘的平面图和我们手里的建筑总图是一样的吗？如果一样，很好！如果不一样，作为一名优秀的结构工程师，需要做的又是神马？等待？暂停？还是…（A靠，又让我忍啊！B 地勘那哥们儿太远，我让建筑mm改总图；C 数钱中…）？为啥有不一样的时候？答：建筑总图改了，地勘不知道或….2、核对地勘的钻孔位置是否合理，钻孔的距离一般我们就不看了，主要看钻孔的平面是否将我们要设计的建筑外轮廓（含地下室外轮廓）包含了没有，如果没有包住，就要提请甲方要求地勘公司进行补勘。

有时候也会发生个别建筑没有布置钻孔的情况，处理方法同上。

3、顺便看看钻孔的勘探深度够不够，尤其是要做桩基础时，再尤其是开始建议不用做桩基础，后来发现得做桩基础时。

（要勘多深才够？答：这么深奥的问题，千万别问我，自己查查勘察规范吧，记得回来告我一下。

）作为一名优秀的结构工程师，要能够发现地勘的不足4、确认钻孔的定位坐标是否以黄海高程系为基准。

在很久很久以前，有一个工程，地勘采用了一个假定的黄海高程标高，该标高在文字部分有说明（为假定黄海高程），但在工程地质剖面图中的竖向坐标栏书写的是“黄海高程”，设计人员在进行基础设计的时候没有发现这一问题，现场基坑开挖至设计标高后仍然没有到达持力层…，其结果是：地基方案不合理了，不适合采用天然地基，但已经开挖4米深了，二次处理成本明显增加，基础方案也要进行修改…（该优秀结构工程师每每想起这件事就会说：唉，假定标高害死人啊！）三、物理力学特性统计表土的力学特性都有哪些？具体对我们作为优秀结构工程师的设计都有哪些指导作用？1、含水量ω：2、重度γ：3、空隙比e:4、塑性指数Ip：5、液性指数IL:6、压缩系数а1-2：7、压缩模量Es1-2：8、内摩擦角φ：9、粘聚力C:etc…（我滴亲娘呀，这么多，学没学过啊，没几个会玩了，注册还没过的多学学啊，）四、水文地质条件1、确定场地抗浮设防水位标高，初步估算是否需要进行结构的抗浮验算；翻开地勘报告一看，怎么又是目前水位，又是最高水位，还有近3~5年的，老子就要一个抗浮水位，痛快点，行不？还是咱是经过高考的，选择题咱拿手，很容易地判断出哪些是干扰答案。

如何识读地勘报告（1）基础持力层土质，地基承载力特征值、地基变形参数一般地勘报告中有地层岩性，从上到下分层描述，并会给出建议持力层，提供承载力特征值、地基变形参数等数据，基础计算需用到这些参数。

（2）结合勘探点看懂地质剖面图及确定基础埋置标高首先看勘探点平面位置布置图，再根据勘探点名称找出该点的剖面图，剖面图中显示各地层岩性及各层分布厚度，根据设计时需注意的要点，确定合理的基础埋深。

同一建筑物，基础埋深可能存在局部没达到持力层深度，这就需要地基处理，一般采取局部换填（级配砂或素混凝土）处理。

（3）场地地震效应查找本工程的地震参数：基本地震烈度，加速度、反应谱特征周期、设计地震分组、场地土类别等信息，这些计算和图纸都需要用到。

（4）存在饱沙土和饱和粉土的地基，看是否有液化判别液化等级分为轻微、中等、严重三个等级，不同的液化指数对应不同的液化等级。

对不同的液化等级采用不一样的处理措施。

（5）地下水、土的腐蚀性一般地勘报告中有地基土对混凝土、混凝土中钢筋的腐蚀性判别，地下水埋深比较浅的有地下水对混凝土、混凝土中钢筋的腐蚀性判别，根据腐蚀性等级采用不同的防腐措施。

（6）地下水水位在地下水位埋深较浅的地区，地勘报告会给出地下水类型及地下水位埋深，并给出设计水位埋深建议。

（7）标准冻深和最大冻深在严寒和寒冷地区，地勘报告一般会给出本地区的标准冻结深度和最大冻结深度数值，此数值也是影响基础埋深的一个重要因素。

（8）不良地质情况地勘报告中需描述场地范围内是否在存不良地质，如有不良地质，需给出不良地质作的类型、成因、分布范围、发展趋势和危害程度，并提出整治方案的建议。

（9）基础方案建议根据地质情况，地勘报告中会提出基础方案建议：如什么基础适合做天然地基，其持力层在哪个土层等；如不适合采用天然地基，地勘报告也会给出建议的基础形式，设计人员根据地勘建议及当地实际情况，合理选取基础方案。

（10）其他有些地勘报告中会提出设计和施工时需要特别注意的警示语句，如“建议对基础沉降变形进行长期观测”“严禁扰动基地持力层土”等，设计人员根据情况进行设计或写入基础说明中。
