电力铁塔型号代码

输电线路铁塔型号编制规则中华人民共和国国家标准输电线路铁塔型号编制规则GB 2695—81 国家标准总局发布1982年2月1日实施中华人民共和国电力工业部提出鞍山铁塔厂铁塔研究所起草本标准适用于输电线路铁塔产品型号编制。

本标准所指的型号系以名称代号表达。

对通用设计或标准设计铁塔产品代号编制规则，由主管设计部门另行规定。

1 铁塔产品型号编制规则型号中的用途、型式、组立方式用汉语拼音字母表示；电压等级及设计序号用阿拉伯数字表示。

1.1 表示铁塔用途分类的代号Z——直线线塔ZJ------直线转角塔N——耐张塔 .J——转角塔.F——分支塔 .K——跨越塔.H——换位塔 .1.2 表示铁塔外形或导线、避雷线布置型式的代号S——上字型 .C——叉骨型.M——猫头型 .Yu ——鱼叉型.V—— V.字型J——三角型 .G——干字型.Y——羊角型 .Q——桥型 .B——酒杯.型Me——门型 .Gu——鼓型 .S Z——正伞型.T——田字型 .W——王字型 .1.3 表示铁塔组立方式的代号L——拉线式自立式可不表示。

1.4 表示线路电压的代号按电压等级分为：35、110、220、330、500、750（千伏）等。

5、按线路回路分为：双回路（S）、单回路（不表示）1.5 表示设计序号的代号1、2、3、..表示同类型号由1开始的设计序号。

2 铁塔产品型号的表示方法2.1 铁塔产品型号表示示例如下：铁塔产品型号表示示例：2.2 在一般正式公文、技术文件中书写型号时必须用全名，工厂为了生产上的方便，可以用缩写的简称。

附录型式的名称、代号命名规范注：自本标准实施之日起，原水利电力部基建司发下的《送电线路铁塔通用设计制图要求》“附录四铁塔名称代号”作废。

在野外看铁塔如何判别线路的电压等级大体的方法数绝缘子片数：海拔1000米以下悬垂：35KV的4片、110的7片、220的13片、330的17片、500的25片。

耐张的相应+1片，500KV+2片。

输电线路铁塔型号编制规则中华人民共和国国家标准输电线路铁塔型号编制规则GB 2695—81 国家标准总局发布1982年2月1日实施中华人民共和国电力工业部提出鞍山铁塔厂铁塔研究所起草本标准适用于输电线路铁塔产品型号编制。

本标准所指的型号系以名称代号表达。

对通用设计或标准设计铁塔产品代号编制规则，由主管设计部门另行规定。

1 铁塔产品型号编制规则型号中的用途、型式、组立方式用汉语拼音字母表示；电压等级及设计序号用阿拉伯数字表示。

1.1 表示铁塔用途分类的代号Z——直线线塔ZJ------直线转角塔N——耐张塔 .J——转角塔.F——分支塔 .K——跨越塔.H——换位塔 .1.2 表示铁塔外形或导线、避雷线布置型式的代号S——上字型 .C——叉骨型.M——猫头型 .Yu ——鱼叉型.V—— V.字型J——三角型 .G——干字型.Y——羊角型 .Q——桥型 .B——酒杯.型Me——门型 .Gu——鼓型 .S Z——正伞型.T——田字型 .W——王字型 .1.3 表示铁塔组立方式的代号L——拉线式自立式可不表示。

1.4 表示线路电压的代号按电压等级分为：35、110、220、330、500、750（千伏）等。

5、按线路回路分为：双回路（S）、单回路（不表示）1.5 表示设计序号的代号1、2、3、..表示同类型号由1开始的设计序号。

2 铁塔产品型号的表示方法2.1 铁塔产品型号表示示例如下：铁塔产品型号表示示例：2.2 在一般正式公文、技术文件中书写型号时必须用全名，工厂为了生产上的方便，可以用缩写的简称。

附录型式的名称、代号命名规范注：自本标准实施之日起，原水利电力部基建司发下的《送电线路铁塔通用设计制图要求》“附录四铁塔名称代号”作废。

在野外看铁塔如何判别线路的电压等级大体的方法数绝缘子片数：海拔1000米以下悬垂：35KV的4片、110的7片、220的13片、330的17片、500的25片。

耐张的相应+1片，500KV+2片。

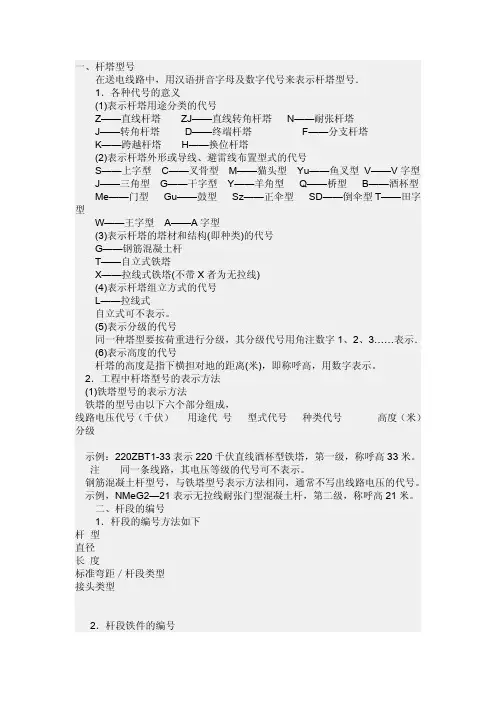

一、杆塔型号在送电线路中，用汉语拼音字母及数字代号来表示杆塔型号．1．各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔ZJ——直线转角杆塔N——耐张杆塔J——转角杆塔D——终端杆塔F——分支杆塔K——跨越杆塔H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型C——叉骨型M——猫头型Yu——鱼叉型V——V字型J——三角型G——干字型Y——羊角型Q——桥型B——酒杯型Me——门型Gu——鼓型Sz——正伞型SD——倒伞型T——田字型W——王字型A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式自立式可不表示。

(5)表示分级的代号同一种塔型要按荷重进行分级，其分级代号用角注数字1、2、3……表示．(6)表示高度的代号杆塔的高度是指下横担对地的距离(米)，即称呼高，用数字表示。

2．工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成，线路电压代号（千伏）用途代号型式代号种类代号高度（米）分级示例：220ZBT1-33表示220千伏直线酒杯型铁塔，第一级，称呼高33米。

注同一条线路，其电压等级的代号可不表示。

钢筋混凝土杆型号，与铁塔型号表示方法相同，通常不写出线路电压的代号。

示例，NMeG2—21表示无拉线耐张门型混凝土杆，第二级，称呼高21米。

二、杆段的编号1．杆段的编号方法如下杆型直径长度标准弯距／杆段类型接头类型2．杆段铁件的编号直径类型说明：(1)拔梢杆编号时，直径用梢径。

(2)杆型的代表符号：B——拔梢杆，D——等径杆。

(3)计量单位：长度用米表示，直径用厘米表示，标准弯矩用吨*米表示。

(4)关于杆段的接头类型及杆段铁件的类型，目前常用的有两类，即：钢板圈(用1表示)和法兰盘(用2表示)。

示例：(1)拔梢杆，梢径19厘米，杆长9米，标准弯矩6.0吨·米，杆段类型“I”，接头类型为钢板圈，则杆段的编号为：B-19-09—6／I-1。

杆塔型号中各种代号的
意义
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
杆塔型号中各种代号的意义
一、表示杆塔用途分类的代号：
——直线转角杆塔； N——耐张杆塔；
Z——直线杆塔； Z
J
J——转角杆塔； D ——终端杆塔； F——分支杆塔；
K——跨越杆塔； H——换位杆塔。

二、表示杆塔外形或导线、避雷线布置形式的代号：
S——上字形； C——叉骨形； M——猫头形； Yu——鱼叉形；
V——V字形； J——三角形； G——干字形； Y——羊角形；
Q——桥形； B——酒杯形； Me——门形； Gu——鼓形；
Sz——正伞形； S D——倒伞形； T——田字形； W——王子形；
A——A字形
三、表示杆塔的塔材和结构（即种类）的代号：
G——钢筋混泥土杆； T——自立式铁塔； X——拉线式铁塔。

四、表示杆塔组立方式的代号：
L——拉线式；自立式可不表示。

五、表示分级的代号：
同一种塔形要按荷重进行分级，其分级代号用脚注数字1、2、3……表示。

六、表示高度的代号：
杆塔高度是指下横担对地的距离(米)，即呼程高，用数字表示。

七、工程中杆塔型号的表示方法：
线路电压
代号(KV) 呼程高
用途代号分级形式代号种类代号
66KV赤峰阳光科技输电线路
LGJ——钢芯铝绞线；
240/30——铝股标称截面积为240mm2，钢芯标称截面积为30mm2。

LGJ－150/25导线中各种代号的意义LGJ——钢芯铝绞线；
150/25——铝股标称截面积为150mm2，钢芯标称截面积为25mm2。
