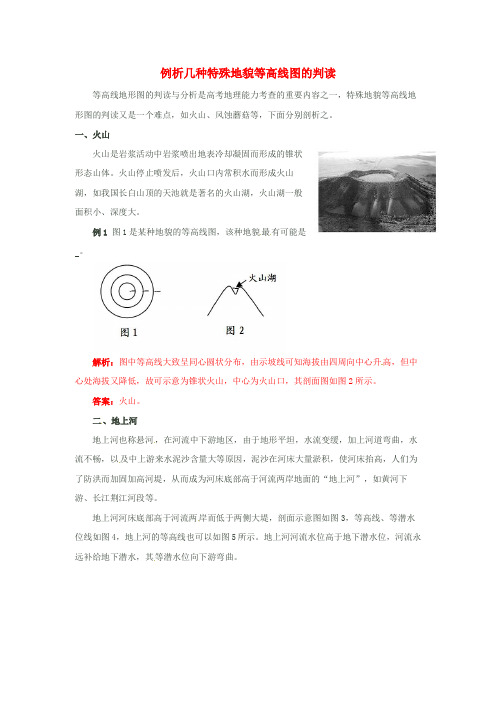

高考地理例析几种特殊地貌等高线图的判读复习

例析几种特殊地貌等高线图的判读等高线地形图的判读与分析是高考地理能力考查的重要内容之一，特殊地貌等高线地形图的判读又是一个难点，如火山、风蚀蘑菇等，下面分别剖析之。

一、火山火山是岩浆活动中岩浆喷出地表冷却凝固而形成的锥状形态山体。

火山停止喷发后，火山口内常积水而形成火山湖，如我国长白山顶的天池就是著名的火山湖，火山湖一般面积小、深度大。

例1 图1是某种地貌的等高线图，该种地貌最有可能是。

解析：图中等高线大致呈同心圆状分布，由示坡线可知海拔由四周向中心升高，但中心处海拔又降低，故可示意为锥状火山，中心为火山口，其剖面图如图2所示。

答案：火山。

二、地上河地上河也称悬河，在河流中下游地区，由于地形平坦，水流变缓，加上河道弯曲，水流不畅，以及中上游来水泥沙含量大等原因，泥沙在河床大量淤积，使河床抬高，人们为了防洪而加固加高河堤，从而成为河床底部高于河流两岸地面的“地上河”，如黄河下游、长江荆江河段等。

地上河河床底部高于河流两岸而低于两侧大堤，剖面示意图如图3，等高线、等潜水位线如图4，地上河的等高线也可以如图5所示。

地上河河流水位高于地下潜水位，河流永远补给地下潜水，其等潜水位向下游弯曲。

例2 图6为我国南方某地区等高线示意图，请据图说明河流甲、乙段的典型特征。

解析：图中河流甲、乙段登高线分布符合地上河等高线特征，故示意为地上河，等潜水位向下游弯曲，河水补给地下水。

答案：甲、乙河段位于平原上，水流平缓，是地上河，河水补给地下水，无支流汇入。

三、凹坡、凸坡、等齐斜坡等高线地形图中关于两点间的“通视”问题，是学生难以理解和容易出错的一个知识点，了解几种坡的等高线分布特征有助于突破这一难点。

凹坡是坡度由大到小（先陡后缓）的坡，等高线分布特征为先密后疏；凸坡是坡度由小到大（先缓后陡），等高线分布特征为先疏后密；等齐斜坡是坡度变化小的坡，等高线分布均匀。

例3图7中，从A点观察a、b、c各点，不能观察到的点是。

解析：a点所在坡面Aa，其等高线间距沿A→a由密到疏，应为凹坡，转化为地形剖面图如图8，凹坡Aa两间完全通视；b点所在坡面Ab，其等高线间距沿A→b由疏到密，应为凸坡，转化为地形剖面图如图9，可知，凸坡Ab两点不通视；c点所在坡面Ac，其等高线间距沿A→c分布均匀，应为等齐斜坡，转化为地形剖面图如图10.可知，等齐斜坡Ac两间完全通视。

特殊地貌等高线地形图仅供学习与交流，如有侵权请联系网站删除 谢谢2典型地貌等高线地形图的判读等高线地形图是高考考查中最为常见的图形，对于最基本的图形，学生大多都能较好地判读，但对于特殊地貌的等高线地形图，学生往往感到无从下手，下面简要分析一下特殊地貌的等高线地形图。

1、冲积扇等高线地形图:冲积扇是河流（山间洪流）在出山口处因洪流流速减小摆脱了侧向约束，其携带物质便铺散沉积而形成的扇形堆积体。

冲积扇的地面由扇顶到扇缘坡度由陡变缓，扇体之间为较大的干河床，扇体表面往往被砾石覆盖。

一般情况下，在冲积扇底部的平缓河谷中有常年河。

冲积扇的等高线多呈圆弧形，并上密下疏。

等高线通过干河床时多为“V ”字形。

2、 鞍部等高线地形图：鞍部是位于两座相连山脉中间部位，地势较为低平，形似马鞍的地貌。

又称作垭口、关隘、山口。

在山区常常是道路经过的地方。

等高线图表现为处在一对山脊线和一对山谷线的中间部位。

相对一对山脊而言，鞍部是最低点，而相对一对山谷而言，鞍部是最高点。

如图中鞍部海拔高度75m ～80m 之间。

3、绝壁、陡崖、悬崖等高线地形图：山坡坡度在70°以上近于垂直的山坡，称为陡崖。

极其陡峭上下垂直，难以攀援的山崖叫绝壁，也称断崖。

崖口倾斜到陡崖外侧而悬空，称为悬崖。

其成因多是地壳剧烈升降运动，再加之自然风化与崩塌造成的，在中学阶段一般三者不作具体的区分。

陡崖等高线地形图表现为在陡崖处等高线非常密集，但不会重叠相交。

绝壁（断崖）等高线地形图表现为多条等高线重叠相交，常用锯齿状陡崖符号表示出来。

悬崖等高线地形图表现为等高线密集，且因悬崖海拔高处向外倾斜，在等高线图上高处的等高线覆盖了地处的等高线图。

估算断崖的高度问题：首先读出等高距、断崖处相交的等高线条数以及与断崖相交处海拔最低和最高等高线的海拔高度。

后用公式计算以下三个问题：（若假设等高距为d，崖断相交处的等高线条数为 n，与断崖相交的等高线最低值为H 低，最高值为H高）①断崖底部的高度（海拔高度）H底，则（H低－d）< H底≤H低②断崖顶部的高度H顶，则H高< H顶≤（H高+d）③断崖的相对高度△H ，其公式为：（n 一 1）d≤<△H（n+1）d4、风蚀蘑菇等高线地形图：风蚀蘑菇是由风蚀柱演变而成的。

典型地貌等高线地形图的判读等高线地形图是高考考查中最为常见的图形，对于最基本的图形，学生大多都能较好地判读，但对于特殊地貌的等高线地形图，学生往往感到无从下手，下面简要分析一下特殊地貌的等高线地形图。

1、冲积扇等高线地形图:冲积扇是河流（山间洪流）在出山口处因洪流流速减小摆脱了侧向约束，其携带物质便铺散沉积而形成的扇形堆积体。

冲积扇的地面由扇顶到扇缘坡度由陡变缓，扇体之间为较大的干河床，扇体表面往往被砾石覆盖。

一般情况下，在冲积扇底部的平缓河谷中有常年河。

冲积扇的等高线多呈圆弧形，并上密下疏。

等高线通过干河床时多为“V”字形。

2、鞍部等高线地形图：鞍部是位于两座相连山脉中间部位，地势较为低平，形似马鞍的地貌。

又称作垭口、关隘、山口。

在山区常常是道路经过的地方。

等高线图表现为处在一对山脊线和一对山谷线的中间部位。

相对一对山脊而言，鞍部是最低点，而相对一对山谷而言，鞍部是最高点。

如图中鞍部海拔高度75m～80m之间。

3、绝壁、陡崖、悬崖等高线地形图：山坡坡度在70°以上近于垂直的山坡，称为陡崖。

极其陡峭上下垂直，难以攀援的山崖叫绝壁，也称断崖。

崖口倾斜到陡崖外侧而悬空，称为悬崖。

其成因多是地壳剧烈升降运动，再加之自然风化与崩塌造成的，在中学阶段一般三者不作具体的区分。

陡崖等高线地形图表现为在陡崖处等高线非常密集，但不会重叠相交。

绝壁（断崖）等高线地形图表现为多条等高线重叠相交，常用锯齿状陡崖符号表示出来。

悬崖等高线地形图表现为等高线密集，且因悬崖海拔高处向外倾斜，在等高线图上高处的等高线覆盖了地处的等高线图。

估算断崖的高度问题：首先读出等高距、断崖处相交的等高线条数以及与断崖相交处海拔最低和最高等高线的海拔高度。

后用公式计算以下三个问题：（若假设等高距为 d，崖断相交处的等高线条数为 n，与断崖相交的等高线最低值为H低，最高值为H高）①断崖底部的高度（海拔高度）H底，则（H低－d）< H底≤H低②断崖顶部的高度H顶，则H高< H顶≤（H高+d）③断崖的相对高度△H ，其公式为：（n －1）d≤△H <（n+1）d4、风蚀蘑菇等高线地形图：风蚀蘑菇是由风蚀柱演变而成的。

等高线地形图的判读与应用等高线地形图判读是中学地理学习中的一处重点，更是难点，先试从难点突破方面做点总结，希望对学生有所帮助。

一、山脊和山谷的判断方法：图中AB线为山谷线，CD线为山脊线方法一：横向地势比较法如果对山脊和山谷作横向比较，即图中MN方向和XY方向，我们可以发现，山脊处（XY方向）为中间高两侧低；而山谷处（MN方向）为中间低两侧高。

结论：中间高两侧低——山脊；中间低两侧高——山谷。

方法二：纵向地貌比较法如果对山脊和山谷作纵向比较，即图中AB方向和CD方向，我们可以发现，山脊处（CD方向）等高线由高处弯向低处；而山谷处（AB方向）等高线由低处弯向高处。

结论：凸高为谷，凸低为脊。

战略通法：由等值线：“高高低低”判读：由高海拔（值）先低海拔（值）弯曲，说明此处高（值）（山丘）；由低海拔（值）向高海拔（值）弯曲，说明此处为低海拔（值）（山谷）二、等高线地形图中鞍部的剖面特征在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。

沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。

三、有关定量计算1．相对高度的计算:公式：（n－1）×Δd≤ΔH＜（n＋1）×Δd n：悬崖处重合的等高线条数Δd：等高距理解：2．悬崖绝对高度的计算（1）悬崖崖顶的绝对高度：大≤H＜大＋Δd 大：指重合等高线中高度最大的。

（2）悬崖崖底的绝对高度：小－Δd＜H≤小小：指重合等高线中高度最小的。

理解：【例题】下图为我国南方某地等高线，读图完成1-2题1．陡崖A处的高度为（）A．10米B．20米C．20米以上D．20米以下2．公路选择在该地形区通过的原因是（）A．该部位是山脊，地势较高B．该部位是山谷，工程量较小C．该部位是鞍部，地势较低D．该部位岩层软弱，易于开挖【解题】1、陡崖A处有3条等高线重合，根据计算公式可得到其相对高度为20~40米之间。

高考地理等值线图的判读高考地理等值线图的判读一、考点释要所谓等高线，确实是把高度相等的点连接起来的线。

从地理意义上的等值线概念是等高线概念的延伸和拓宽。

包括等深线、等压线、等气温线（水温顺气温）、等盐度线、太阳辐射等值线、等降水线、人口等密度线、等震线、地层年龄等值线、大气中某种污染物分布的等值线……。

通过等值线的形式，能够从以下一些角度考查地理问题。

1、通过判读等高线来判定地势的种类（山地、盆谷、轮廓、山脊线、山谷线、悬崖）、坡度的陡与缓，确定山脉的走向，选择水库大坝的位置、修建公路线的走向选择、地势剖面图的绘制及工程土方的估量等。

2、通过判读等深线来判定海洋地势的种类如大陆架、海沟、海盆、海岭、海底火山等；甚至判定地势图所在的具体海域。

3、通过判读大气等压线来判定气压中心的名称：如气旋、反气旋、高压脊、低压糟、轮廓；判定不同部位的天气特点，风向与风力大小。

也能够从全球范畴的等压线图来判定典型的气压中心名称。

4、通过判读大气等温线来判定所在地的南北半球、季节与天气、以及该季节时大陆与海洋上的气压中心、季风盛行方向（亚州东部和南部）。

5、通过判读海洋等水温线判定洋流的性质，洋流的南北半球位置及大陆东西岸位置，以及洋流对环境的阻碍。

6、通过判读等深水线结合具体的地势轮廓判定山地的迎风坡与背风坡，具体离海远近、山脉走向等。

7、通过判读太阳辐射等值线，判定回答太阳辐射极大值、极小值显现的地区及缘故，分布的总体规律及对人类的阻碍。

8、通过判读等震线判定地表某点地震的烈度、震源位置及震中距等。

9、通过判读海底岩石年龄等值线判定海岭、海沟的位置，及海底张裂地带与碰撞地带的位置与走向。

10、通过判读人口密度等值线分析某地区人口分布的规律及其阻碍的自然、历史、社会、经济诸因素。

二、考题举要：1、读下面地势图、完成以下要求。

（1）、图中等高线所表示的地势种类是，判定理由是：海拔高度在米以上，以下；相对高度在米以下。

2020届高三地理复习讲解：等高线地形图的判读方法一、知识讲解对于所有等高线地形图来讲，其判读方法具有一致性，一般从以下五个方面判读。

二、跟踪训练“坪”是指山区中局部的平地。

下图示意我国某地地形图。

读图，完成1－2题。

1. 下列各村的村名中最可能含有“坪”的是()A. ①村B. ②村C. ③村D. ④村2. 下列各村通往M镇的公路中起伏最大的是()A. ①村B. ②村C. ③村D. ④村【答案】1. C 2. B【解析】1.“坪”是指山区中局部的平地。

根据等高线分布形态，各村中，④村海拔较高，且等高线较稀疏，最可能居于“坪”上，D对。

①村位于山谷中河流沿岸，A错。

②村、③村等高线密集，位于陡坡上，B、C错。

2.图示公路线穿过等高线条数越多，地势起伏越大。

各村通往M镇的公路中，穿过等高线条数最多的是①村，起伏最大的是①村，A对。

②村、③村、④村穿过等高线条数少，地势起伏小，B、C、D错。

3.下图示意某小区域地形。

图中等高距为100米，瀑布的落差为72米。

据此完成下题。

桥梁附近河岸与山峰的高差最接近()A. 260米B. 310米C. 360米D. 410米【答案】C【解析】【详解】图中山峰海拔580米，图中等高距为100米，围绕山峰等高线数值是500米。

桥梁附近海拔范围是200-300米之间，瀑布的落差为72米，桥梁位于瀑布下游，附近河岸海拔范围是200-228米之间，与山峰的高差范围是352-380米之间，最接近360米，C对。

A、B、D错。

如图为我国某地区等高线地形图。

据此完成4－5题。

4．该地区南部山地坡度较陡的原因是A．流水侵蚀剧烈B．古冰川作用C．断层相对上升D．岩层褶皱隆起5．②河比①河A．结冰期短B．水能丰富C．含沙量大D．航运价值高【答案】4．C5．C【解析】4．由图示经纬度可判断南部山地是秦岭，北部是渭河平原；南部山地坡度较陡与北部地区形成明显的台阶，秦岭属于断层中相对上升的岩块，为地垒地质构造。

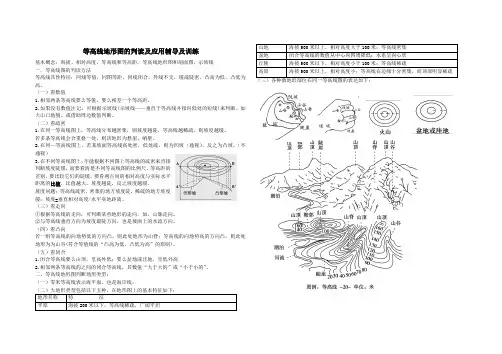

等高线地形图的判读及应用辅导及训练基本概念：海拔、相对高度，等高线和等高距，等高线地形图和剖面图，示坡线一．等高线图的判读方法等高线共性特征：同线等值，同图等距，同线闭合，异线不交，缓疏陡密，凸高为低，凸低为高。

（一）看数值1.相邻两条等高线要么等值，要么相差一个等高距。

2.如果没有数值注记，可根据示坡线(示坡线——垂直于等高线并指向低处的短线)来判断。

如火山口地貌。

或借助周边数值判断。

（二）看疏密1.在同一等高线图上，等高线分布越密集，则坡度越陡，等高线越稀疏，则坡度越缓。

若多条等高线会合重叠一处，则该地形为悬崖、峭壁。

2.在同—等高线图上，若某坡面等高线高处密，低处疏，则为凹坡（通视），反之为凸坡。

（不通视）3.在不同等高线图上，不能根据不同图上等高线的疏密来直接判断坡度陡缓，而要看清楚不同等高线图的比例尺、等高距的差别。

要比较它们的陡缓，要看两点间的相对高度与实际水平距离的比值，比值越大，坡度越陡，反之坡度越缓。

坡度问题：等高线疏密，密集的地方坡度陡，稀疏的地方坡度缓；坡度=垂直相对高度/水平实地距离。

（三）看走向①根据等高线的走向，可判断某些地形的走向，如，山脉走向。

②与等高线垂直方向为坡度最陡方向，也是坡面上的水流方向。

（四）看凸向若一组等高线的向地势低的方向凸，则此处地形为山脊；等高线的向地势高的方向凸，则此处地形为为山谷(符合等值线的“凸高为低，凸低为高”的原则)。

（五）看闭合1.闭合等高线要么山顶，里高外低；要么盆地或洼地，里低外高2.相邻两条等高线的之间的闭合等高线，其数值“大于大的”或“小于小的”。

二、等高线地形图判断地形类型：（一）零米等高线表示海平面，也是海岸线；地形名称特征平原海拔200米以下；等高线稀疏，广阔平坦山地海拔500米以上，相对高度大于100米；等高线密集盆地闭合等高线的数值从中心向四周降低；水系呈向心状丘陵海拔500米以下，相对高度小于100米；等高线稀疏高原海拔500米以上，相对高度小；等高线在边缘十分密集，而顶部明显稀疏（三）各种微地形部位在同一等高线图的表达如下：三、等高线图上相关数值判读和计算（一）等高线海拔高度判读1.有数据读数据2.无数据参考有数据等高线和等高距进行计算3.相邻等高线之间的闭合等高线数值或取高值或取低值4.点的海拔高度判读（1）线上点高度即所在线高度；（2）两线间点的高度：低于高的，高于低的（3）上线之上点的高度：高于或等于该线高度，低于更高一个等高距的值（4）下线之下点的高度：低于或等于该线高度，高于更低一个等高距的值（二）相对高度计算1.两条等高线上两点之间的相对高度：（n—1）h，n表示相隔等高线条数，h为等高距2.线上点与线外点之间的相对高度范围：①任意两地的相对高度△H ：(n－1)h≤△H<nh，n为两地之间不同的等高线条数，h为等高距。

高三地理复习讲解：等高线地形图的判读方法一、知识讲解对于所有等高线地形图来讲，其判读方法具有一致性，一般从以下五个方面判读。

“坪”是指山区中局部的平地。

下图示意我国某地地形图。

读图，完成1－2题。

1. 下列各村的村名中最可能含有“坪”的是()A. ①村B. ②村C. ③村D. ④村2. 下列各村通往M镇的公路中起伏最大的是()A. ①村B. ②村C. ③村D. ④村【答案】1. C 2. B【解析】1.“坪”是指山区中局部的平地。

根据等高线分布形态，各村中，④村海拔较高，且等高线较稀疏，最可能居于“坪”上，D对。

①村位于山谷中河流沿岸，A错。

②村、③村等高线密集，位于陡坡上，B、C错。

2.图示公路线穿过等高线条数越多，地势起伏越大。

各村通往M镇的公路中，穿过等高线条数最多的是①村，起伏最大的是①村，A对。

②村、③村、④村穿过等高线条数少，地势起伏小，B、C、D错。

3.下图示意某小区域地形。

图中等高距为100米，瀑布的落差为72米。

据此完成下题。

桥梁附近河岸与山峰的高差最接近()A. 260米B. 310米C. 360米D. 410米【答案】C【解析】【详解】图中山峰海拔580米，图中等高距为100米，围绕山峰等高线数值是500米。

桥梁附近海拔范围是200-300米之间，瀑布的落差为72米，桥梁位于瀑布下游，附近河岸海拔范围是200-228米之间，与山峰的高差范围是352-380米之间，最接近360米，C对。

A、B、D错。

如图为我国某地区等高线地形图。

据此完成4－5题。

4．该地区南部山地坡度较陡的原因是A．流水侵蚀剧烈B．古冰川作用C．断层相对上升D．岩层褶皱隆起5．②河比①河A．结冰期短B．水能丰富C．含沙量大D．航运价值高【答案】4．C5．C【解析】4．由图示经纬度可判断南部山地是秦岭，北部是渭河平原；南部山地坡度较陡与北部地区形成明显的台阶，秦岭属于断层中相对上升的岩块，为地垒地质构造。

选C正确。

例析几种特殊地貌等高线图的判读等高线地形图的判读与分析是高考地理能力考查的重要内容之一，特殊地貌等高线地形图的判读又是一个难点，如火山、风蚀蘑菇等，近期的高三复习与做题中，我们遇到一些特殊地貌等高线图，学生觉得有些难。

我将这些图及其判读方法总结如下：一、火山火山是岩浆活动中岩浆喷出地表冷却凝固而形成的锥状形态山体。

火山停止喷发后，火山口内常积水而形成火山湖，如我国长白山顶的天池就是著名的火山湖，火山湖一般面积小、深度大。

例1 图1是某种地貌的等高线图，该种地貌最有可能是。

解析：图中等高线大致呈同心圆状分布，由示坡线可知海拔由四周向中心升高，但中心处海拔又降低，故可示意为锥状火山，中心为火山口，其剖面图如图2所示。

二、地上河地上河也称悬河，在河流中下游地区，由于地形平坦，水流变缓，加上河道弯曲，水流不畅，以及中上游来水泥沙含量大等原因，泥沙在河床大量淤积，使河床抬高，人们为了防洪而加固加高河堤，从而成为河床底部高于河流两岸地面的“地上河”，如黄河下游、长江荆江河段等。

地上河河床底部高于河流两岸而低于两侧大堤，剖面示意图如图3，等高线、等潜水位线如图4，地上河的等高线也可以如图5所示。

地上河河流水位高于地下潜水位，河流永远补给地下潜水，其等潜水位向下游弯曲。

例2. 图6为我国南方某地区等高线示意图，请据图说明河流甲、乙段的典型特征。

解析：图中河流甲、乙段等高线分布符合地上河等高线特征，故示意为地上河，等潜水位向下游弯曲，河水补给地下水。

答案：甲、乙河段位于平原上，水流平缓，是地上河，河水补给地下水，无支流汇入。

三、凹坡、凸坡、等齐斜坡等高线地形图中关于两点间的“通视”问题，是学生难以理解和容易出错的一个知识点，了解几种坡的等高线分布特征有助于突破这一难点。

凹坡是坡度由大到小（先陡后缓）的坡，等高线分布特征为先密后疏；凸坡是坡度由小到大（先缓后陡），等高线分布特征为先疏后密；等齐斜坡是坡度变化小的坡，等高线分布均匀。

等高线的判读方法和技巧1、等高线地形图的判读第一，要掌握等高线的基本知识，这是识别等高线图的关键。

①同线等高同一条等高线上的各点等高，并以海平面作为零米。

相邻的两条等高线，其高差也相同。

②等高距全图一致等高距即指两条相邻等高线之间的高度差。

例如三条等高线的海拔为500米、600米、700米，则等高距为100米。

③等高线是封闭的曲线，无论怎样迂回曲折，终必环绕成圈，但在一幅图上不一定全部闭合。

④两条等高线绝不能相交因为一般情况下，同一地点不会有两个高度。

但在垂直壁立的峭壁悬崖，等高线可以重合。

⑤等高线疏密反映坡度缓陡等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡。

⑥等高线与山脊线或山谷线垂直相交等高线穿过山脊线时，山脊线两侧的等高线略呈平行状。

等高线穿过河谷（山谷线或集水线）时，向上游弯曲，成反V字形。

⑦两对等高线凸侧互相对称时，为山岳的鞍部，也叫山的垭口。

⑧示坡线表示降坡方向示坡线是与等高线垂直相交的短线，总是指向海拔较低的方向，有时也叫降坡线。

⑨几条特殊的等高线，0米线表示海平面，也是海岸线；200米线区分平原个低丘；500米、1000米线显示低山丘陵或高原；2000米、3000米反映中山和高原；4000米反映青藏高原和高山的特征。

第二，掌握等高线的判读方法①看等高线的数值大小通过等高线的数值，可以读出任一点的海拔高度；比较两点的海拔高度可换算温差；以两地的图上距离测算实地水平距离；根据比例尺，测算出两点坡度的大小。

②看等高线的等高距同一图上，等高线间的等高距是一定的，地面相对高差愈大，等高线的条数就愈多，特别是山区，地图上的等高线非常密集。

不同图上，图幅大小相同，比例尺越大，表示的实际范围越小，选择的等高距应该越小，相反，等高距越大；在表示的实际范围一定的情况下，地势起伏越大，选择的等高距应该越大，相反，等高距应该越小，只有这样才能较准确地表示地面起伏状况。

③看等高线的疏密程度同一图上，等高线越密，表示坡度愈陡；等高线愈稀，表示坡度愈缓。

例析几种特殊地貌等高线图的判读等高线地形图的判读与分析是高考地理能力考查的重要内容之一，特殊地貌等高线地形图的判读又是一个难点，如火山、风蚀蘑菇等，下面分别剖析之。

一、火山火山是岩浆活动中岩浆喷出地表冷却凝固而形成的锥状形态山体。

火山停止喷发后，火山口内常积水而形成火山湖，如我国长白山顶的天池就是著名的火山湖，火山湖一般面积小、深度大。

例1 图1是某种地貌的等高线图，该种地貌最有可能是。

解析：图中等高线大致呈同心圆状分布，由示坡线可知海拔由四周向中心升高，但中心处海拔又降低，故可示意为锥状火山，中心为火山口，其剖面图如图2所示。

答案：火山。

二、地上河地上河也称悬河，在河流中下游地区，由于地形平坦，水流变缓，加上河道弯曲，水流不畅，以及中上游来水泥沙含量大等原因，泥沙在河床大量淤积，使河床抬高，人们为了防洪而加固加高河堤，从而成为河床底部高于河流两岸地面的“地上河”，如黄河下游、长江荆江河段等。

地上河河床底部高于河流两岸而低于两侧大堤，剖面示意图如图3，等高线、等潜水位线如图4，地上河的等高线也可以如图5所示。

地上河河流水位高于地下潜水位，河流永远补给地下潜水，其等潜水位向下游弯曲。

例2 图6为我国南方某地区等高线示意图，请据图说明河流甲、乙段的典型特征。

解析：图中河流甲、乙段登高线分布符合地上河等高线特征，故示意为地上河，等潜水位向下游弯曲，河水补给地下水。

答案：甲、乙河段位于平原上，水流平缓，是地上河，河水补给地下水，无支流汇入。

三、凹坡、凸坡、等齐斜坡等高线地形图中关于两点间的“通视”问题，是学生难以理解和容易出错的一个知识点，了解几种坡的等高线分布特征有助于突破这一难点。

凹坡是坡度由大到小（先陡后缓）的坡，等高线分布特征为先密后疏；凸坡是坡度由小到大（先缓后陡），等高线分布特征为先疏后密；等齐斜坡是坡度变化小的坡，等高线分布均匀。

例3图7中，从A点观察a、b、c各点，不能观察到的点是。

解析：a点所在坡面Aa，其等高线间距沿A→a由密到疏，应为凹坡，转化为地形剖面图如图8，凹坡Aa两间完全通视；b点所在坡面Ab，其等高线间距沿A→b由疏到密，应为凸坡，转化为地形剖面图如图9，可知，凸坡Ab两点不通视；c点所在坡面Ac，其等高线间距沿A→c分布均匀，应为等齐斜坡，转化为地形剖面图如图10.可知，等齐斜坡Ac两间完全通视。

等高线地形图的判读与应用一、等高线图的基本特点1、同一条等高线上高度相等。

2、等高距全图一致。

3、等高线均为闭合曲线，只是有的不能在一幅图上完全呈现出来。

4、等高线一般不相交、不重叠，但在悬崖峭壁处，等高线可以重合。

5、等高线疏密反映坡度陡缓，而等高线之间间距愈大，等高线愈稀疏，则坡度愈缓。

6、等高线与山脊、山谷线重直相交，等高线穿过河谷时，向上游弯曲，成为“V〞字形。

7、示坡线表示坡降方向，它总是指向海拔较低的方向。

二、判读方法〔一〕判读等高线的数值。

1、计算两点的相对高度和温度差。

读出任何两点的海拔高度，计算出这两点的相对高度，还可以进一步求出它的气温差〔每升高100m，气温下降0.6℃〕。

2、估算陡崖的相对高度。

等高线重叠或相交的地方，表示为陡崖。

陡崖的相对高度为：〔n-1〕d≤h＜〔n+1〕d其中n为两地不同等高线的条数，d为等高距。

3、判别局部小X围闭合等高线的高度。

如不在正常X围内，则判别规律为“低于低值，高于高值〞，即如果闭合等高线海拔与两侧等高线中较低的海拔相等，则闭合区域内的海拔低于这条等高线的海拔，此地可能为小盆地；如果闭合等值线海拔与两侧等高线中较高的海拔相等，则闭合区域内海拔高于这条等高线的海拔，此地可能为小山峰。

4、计算两点相对高度的X围。

〔1〕确定两点的海拔高度的X围。

〔2〕确定最大可能值和最小可能值。

〔二〕判读等高线的形状特征。

1、根据等高线疏密，判断坡度陡缓。

等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡，等高线上疏下密表示凸形坡，等高线上密下疏表示凹形坡。

2、等高线的数值由中心向四周降低，表示为山地或丘陵。

3、等高线的数值由中心向四周升高，表示为盆地。

4、等高线的凸出部分指向低处表示山脊，其最大弯曲处的点的连线，表示为山脊线，也叫分水线。

5、等高线凸出部分指向高处，表示为山谷，其最大弯曲处点的连线，表示为山谷线，也叫集水线。

6、相邻两个小山顶之间呈马鞍型的低地部位为鞍部，也叫垭口。

知识解析等高线地形图的判读等高线地形图判读的九点突破等高线地形图的判读一直是高考地理的重难点，本文旨在通过总结相关题型作答技巧，为同学们提供更系统的解题思维，希望能够对大家有所帮助。

【战略篇】等高线地形图判读是中学地理学习中的一处重点，更是难点，先试从难点突破方面做点总结。

一、山脊和山谷的判断方法：图中AB线为山谷线，CD线为山脊线方法一：横向地势比较法如果对山脊和山谷作横向比较，即图中MN方向和XY方向，我们可以发现，山脊处（XY方向）为中间高两侧低；而山谷处（MN方向）为中间低两侧高。

结论：中间高两侧低——山脊；中间低两侧高——山谷。

方法二：纵向地貌比较法如果对山脊和山谷作纵向比较，即图中AB方向和CD方向，我们可以发现，山脊处（CD方向）等高线由高处弯向低处；而山谷处（AB方向）等高线由低处弯向高处。

结论：凸高为谷，凸低为脊。

战略通法：由等值线：“高高低低”判读：由高海拔（值）先低海拔（值）弯曲，说明此处高（值）（山丘）；由低海拔（值）向高海拔（值）弯曲，说明此处为低海拔（值）（山谷）二、等高线地形图中鞍部的剖面特征:在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。

沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。

三、有关定量计算：1.相对高度的计算:公式：（n－1）×Δd≤ΔH＜（n＋1）×Δd n：悬崖处重合的等高线条数Δd：等高距理解：2.悬崖绝对高度的计算:1、悬崖崖顶的绝对高度：大≤H＜大＋Δd大：指重合等高线中高度最大的。

2、悬崖崖底的绝对高度：小－Δd＜H≤小小：指重合等高线中高度最小的。

理解：【例题】下图为我国南方某地等高线，读图完成1-2题1．陡崖A处的高度为（）A．10米B．20米C．20米以上D．20米以下2．公路选择在该地形区通过的原因是（）A．该部位是山脊，地势较高B．该部位是山谷，工程量较小C．该部位是鞍部，地势较低D．该部位岩层软弱，易于开挖【解题】1、陡崖A处有3条等高线重合，根据计算公式可得到其相对高度为20~40米之间。
