H248基本配置

  • 格式：doc
  • 大小：140.50 KB
  • 文档页数：4

WEB
1．H248基本配置，设置MGC地址和MGC端口（2944）；有备份MGC设置备份MGC地址端口；MG本地域名设置为MGC验证的内容（IP、域名，MAC地址，默认为网关IP）
2. H248高级配置，临时RTP终节点前缀（一般为RTP/）；后缀起始编号：临时RTP终节点编号开始的值，如0开始设置为0，00020开始设置为20；后缀编号步长：编号递增的值（一般为1）；后缀编号长度：临时RTP终节点位数，如RTP/00001为5位.
用户端口:端点名称：MGC分配的TID；电话号码：功能无作用，起端口号码标记作用
全局参数
Admin/config/h248>
Mgc IP 如：h248 mgc 222.51.248.162
Localnane TID前缀(失效) 如：localname A localname AG589
Localdomain 域名如localdomain
Rtpprefix RTP/ 起始编号步长编号长度例：rtpprefix RTP/ 0 0 0；rtpprefix RTP/ 0 1 5 Admin/config/line 0>tid A0
Show h248
backupmgc - Set h248 backup mgc address and port.
bkmgcenable - Switch on/off backup mgc.
dm - H248 digitmap operation.
hbenable - Switch on/off MG heart beat.
hbinterval - Set MG heart beat interval(seconds).
macasgw - Switch on/off mac as gateway name.
mgc - Set h248 mgc address and port.
localname - Set h248 local name.
localport - Set h248 local port.
localdomain - Set h248 local domain name.
keepalive - Set h248 keepalive time(seconds).
rtpprefix - Set h248 rtp prefix and length.
service - Set H248 service state. action(coldboot|warmboot|outofservice) show - Show h248 config parameter.
timerlen - Set H248 timer length.
Show line 0。

合集下载

广州高科H248协议IAD快速配置手册

广州高科H248协议IAD快速配置手册

高科IAD H.248协议快速配置手册对于32口IAD（无LAN口，4个网口皆可作为W AN口）：出厂默认IP地址：138.0.60.1（255.255.0.0）默认用户名/密码：admin/admin对于16口IAD：出厂W AN口默认IP地址：138.0.60.1（255.255.0.0），对应第1，2网口。

出厂LAN口默认IP地址：192.168.1.1（255.255.255.0），对应第3个网口。

默认用户名/密码：super/super1．网络参数配置图1-1 网络参数配置页面如图1-1所示，为静态IP地址配置方式。

需要设置：WAN口IP地址、例：113.16.170.254WAN口子网掩码、例：255.255.255.252使用默认网关、默认网关地址例：113.16.170.253如需启用PPPoE或者DHCP动态获取IP，请选择图1-1右边列表相应选项，便可弹出相应配置页面，分别见图1-2和1-3：图1-2 PPPoE配置页面图1-3 DHCP配置页面2．H.248协议参数配置H.248协议参数配置包括协议基本参数配置和端点参数配置。

基本参数配置如图2-1所示：图2-1 H.248基本参数配置页面一般情况下，只需配置“网关名称”、“MGC IP地址”。

对于中兴软交换平台，“网关名称”一般配置设备MAC地址。

设备MAC地址可见设备底部标签或者图1-1中的“WAN口MAC地址”。

例：000EB403AA46（中间的减号不要填写）如果平台支持心跳机制，建议开启心跳机制，心跳周期建议设置为20秒。

其他参数使用默认即可。

端点参数配置如图2-2所示：图2-2 端点参数配置页面端点参数配置需要配置物理终结点和临时终结点（亦称媒体流）。

对于南宁电信中兴平台，需要：（1）将“临时终结点ID编号字符串显示位数”改为5；（2）将“临时终结点ID编号个数”，对于16口IAD，设置为16；对于32口IAD，设置为32。

H248协议、BICC协议简介

H248协议、BICC协议简介

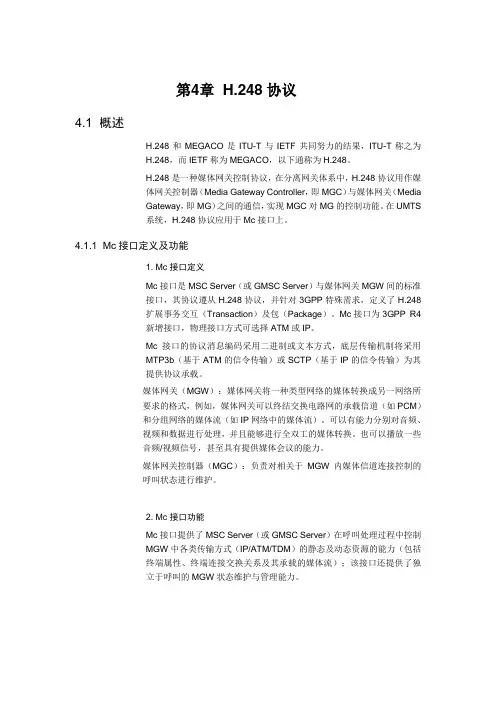

第4章 H.248协议4.1 概述H.248和MEGACO是ITU-T与IETF共同努力的结果，ITU-T称之为H.248，而IETF称为MEGACO，以下通称为H.248。
