四川省PLC与控制技术试题
一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）
1、高频大功率晶体管(PNP型锗材料)管用__表示。

A．3BA
B．3AD
C．3DA
D．3AA
2、对液压系统进行手控检查各个__部件运动是否正常。

A．电气
B．液压驱动
C．气动
D．限位保护
3、在一个程序中，同一地址号的线圈__次输出，且继电器线圈不能串联只能并联。

A．只能有1
B．只能有2
C．只能有3
D．无限
4、铁磁物质的相对磁导率μr__。

A．＞1
B．＜1
C．>>l
D．
5、电流的方向就是__。

A．负电荷定向移动的方向
B．电子定向移动的方向
C．正电荷定向移动的方向
D．正电荷定向移动的相反方向
6、逻辑保护电路中如果uR、uF不同时为1，__输出高电平1。

A．或门
B．与门
C．与非门
D．或非门
7、由一组逻辑电路判断控制整流器触发脉冲通道的开放和封锁，这就构成了__可逆调速系统。

A．逻辑环流
B．逻辑无环流
C．可控环流
D．可控无环流
8、电子测量装置电源变压器采用三层屏蔽防护。

一次侧屏蔽层应连向__。

A．装置的金属外壳
B．大地
C．装置内的防护地
D．中线
9、企业生产经营活动中，要求员工遵纪守法是__。

A．约束人的体现
B．保证经济活动正常进行所决定的
C．领导者人为的规定
D．追求利益的体现
10、桥式起重机接地体安装时，接地体埋设位置应距建筑物3m以上，桥式起重机接地体的制作距进出口或人行道__以上，应选在土壤导电性较好的地方。

A．1m
B．2m
C．3m
D．5m
11、中性点不接地或经消弧线圈的高压系统的接地电阻值应不超过__Ω。

A．0.5
B．4
C．10
D．30
12、F系列可编程序控制器常闭点用__指令。

A．LD
B．LDI
C．OR
D．ORI
13、S功能设定有两种输出方式供选择：分别是__。

A．编码方式和数字方式
B．逻辑式和数字方式
C．编码方式和逻辑式
D．编制方式和数字方式
14、把放大电路的输出信号电压或电流的一部分或全部通过反馈电路，送回到输入端的过程叫__。

A．交流反馈
B．直流反馈
C．截止
D．反馈
15、在步进电动机驱动电路中，脉冲信号经__放大器后控制步进电动机励磁绕组。

A．功率
B．电流
C．电压
D．直流
16、在振动较大的场所宜采用（）。

A．白炽灯
B．荧光灯
C．卤钨灯
D．高压汞灯
17、__阶段把逻辑解读的结果，通过输出部件输出给现场的受控元件。

A．输出采样
B．输入采样
C．程序执行
D．输出刷新
18、下列电器属于主令电器的是__。

A．刀开关
B．接触器
C．熔断器
D．按钮
19、在要求零位附近快速频繁改变转动方向时，位置控制要求准确的生产机械，往往用可控环流可逆系统，即在负载电流小于额定值__时，让α＜β，人为地制造环流，使变流器电流连续。

A．1%～5%
B．5%～10%
C．10%～15%
D．15%～20%
20、数控机床的几何精度检验包括__。

A．工作台的平面度
B．各坐标方向移动的垂直度
C．x，z坐标方向移动时工作台面的平行度
D．以上都是
21、三相鼠笼式异步电动机，当采用延边三角形起动时，每相绕组的电压__。

A．比Y—△起动时大，比全压起动时小
B．等于全压起动时的电压
C．是全压起动时的3倍
D．是全压起动时的1/3倍
22、公差带出现了交叠时的配合称为__配合。

A．基准
B．间隙
C．过渡
D．过盈
23、真空三极管具有阳极、__和栅极。

A．控制极
B．集电极
C．阴极
D．阳极
24、硅稳压管稳压电路中，若稳压管稳定电压为10V，则负载电压为__。

A．等于10V
B．小于10V
C．大于10V
D．无法确定
25、SINUMERIK850/880系统是西门子公司开发的高自动化水平的机床及柔性制造系统，具有__的功能。

A．智能人
B．机器人
C．PLC
D．工控机
二、多项选择题（共25 题，每题2分，每题的备选项中，有 2 个或 2 个以上符合题意，至少有1 个错项。

错选，本题不得分；少选，所选的每个选项得0.5 分）
1、在三相半波可控整流电路中，其最大移相范围为__，每个晶闸管最大导通角为120°。

A．60°
B．90°
C．120°
D．150°
2、在商业活动中，不符合待人热情要求的是__。

A．严肃待客，表情冷漠
B．主动服务，细致周到
C．微笑大方，不厌其烦
D．亲切友好，宾至如归
3、当控制电路要求延时精度较高时，选用__时间继电器。

A．电磁式
B．电动式
C．空气阻尼式
D．晶体管
4、不属于传统步进电动机的驱动电源的是__。

A．单电源驱动电路
B．双电源驱动电路
C．低压电流斩波电源
D．高压电流斩波电源
5、两极三相异步电动机定子绕组的并联支路数为（）。

A．1或2
B．3或4
C．2
D．4
6、当锉刀拉回时，应__，以免磨钝锉齿或划伤工件表面。

A．轻轻划过
B．稍微抬起
C．抬起
D．拖回
7、电磁离合器的文字符号是__
A．YH
B．YT
C．YL
D．YC
8、外部环境检查时，当湿度过大时应考虑装__。

A．风扇
B．加热器
C．空调
D．除尘器
9、兆欧表的额定转速为__r/min。

A．80
B．100
C．120
D．150
10、三相变压器的连接组别可以说明__。

A．原边线电压与副边线电压的相位关系
B．原边线电压与副边线电压的倍数关系
C．原边相电压与副边相电压的倍数关系
D．原边线电流与副边线电流的倍数关系
11、带电灭火应使用不导电的灭火剂，不得使用（）灭火剂。

A．二氧化碳
B．1211
C．干粉灭火剂
D．泡沫灭火剂
12、对于变压器耦合式振荡器电路，在振荡电路接通电源的瞬间，在集电极电路中激起一个微小的__变化。

A．电容
B．电阻
C．电压
D．电流
13、小容量晶闸管调速电路要求__，抗干扰能力强，稳定性好。

A．可靠性高
B．调速平滑
C．设计合理
D．适用性好
14、正常时每个输出端口对应的指示灯应随该端口__。

A．无输出或无输出而亮或熄
B．有、无输出而亮或熄
C．有无输入而亮或熄
D．有无输入均亮
15、劳动者的基本义务包括__等。

A．遵守劳动纪律
B．获得劳动报酬
C．休息
D．休假
16、根据磁路欧姆定律可知，__。

A．磁通与磁通势成正比
B．磁通与磁通势成反比
C．磁通与磁阻成正比
D．磁通势与磁阻成反比
17、晶体三极管内部PN结的个数有__个。

A．1
B．2
C．3
D．4
18、用手电钻钻孔时，要带__，穿绝缘鞋。

A．口罩
B．帽子
C．绝缘手套
D．眼镜
19、型号为1811的绝缘材料是（）。

A．有溶剂浸渍漆
B．电缆胶
C．硅钢片漆
D．漆包线漆
20、逻辑保护电路一旦出现()的情况，与非门立即输出低电平，使均被箝位于“0”，将两组触发器同时封锁。

A．uR=1、uF＝0
B．uR=0、uF＝0
C．uR=0、uF＝1
D．uR=1、uF＝1
21、反接制动电流一般为电动机额定电流的__倍。

A．4
B．6
C．8
D．10
22、进行MGB1420万能磨床试机的调试时，将__开关转到“试”的位置，中间继电器KA1接通电位器RP6，调节电位器使转速达到200～300r/min，将RP6封住。

A．SA1
B．SA2
C．SA3
D．SA4
23、采用热装法安装滚动轴承时，首先将轴承放在油锅里煮，轴承约煮__。

A．2min
B．3～5min
C．5～10min
D．15min
24、并联谐振式逆变器的换流__电路并联。

A．电感与电阻
B．电感与负载
C．电容与电阻
D．电容与负载
25、Z535钻床__前准备时，将有关图样和安装、调试、使用、维修说明书准备好。

A．起动
B．调试
C．检查
D．检修。

合集下载

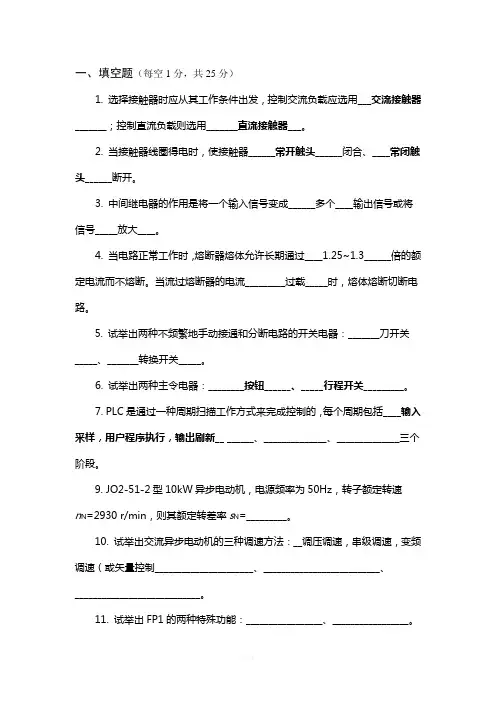

电气控制及PLC试题库和答案.(DOC)

电气控制及PLC试题库和答案.(DOC)

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。

每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

plc与电气控制试题

plc与电气控制试题


•
• 1、机电控制低压电器中按钮开关、接触器、继电器、定 时器的触点都是有限的( ) • 2、功能指令主要由功能指令助记符和操作元件两大部分 组成。（ ） • 3、PLC机中的用户程序执行的结果能直接驱动输出设备。 （×） • 4、低压断路器不具有失压保护的功能。( ) 5、PLC的工作过程是周期循环扫描，基本分成三个阶段进 行，既输入采样阶段、程序执行阶段和输出刷新阶段() 6、失压保护的目的是防止电压恢复时电动机自起动。( ) • 7、PLC机锂电池电压即使降至最低值，用户程序也不会 丢失。（ ） • 8、在使用编程器时，必须先将指令转变成梯形图，使之 成为PLC能识别的语言。（ ） • 9、PLC机型的选择主要是指在功能上如何满足自己需要， 而不浪费机器容量。（ ）
•
• •
• • • • • •
• • • • •
1、PLC的基本系统需要（ ）模块组成 A. CPU模块 B. 存储器模块 C. 电源模块和输入输出模块 D. 以上都是 2、PLC内部只能由外部信号驱动的器件是（ ）。 A、内部继电器 B、输入继电器 C、输入继电器 3、PLC的特殊辅助继电器指的是（ ） A. 提供具有特定功能的内部继电器 B. 断电保护继电器 C. 内部定时器和计数器 D. 内部状态指示继电器和计数器 4、PLC的输出方式为晶体管型时，它适用于( )负载。 A.感性 B.交流 C.直流 D.交直流 5、FX系列PLC中RST表示什么指令( ) A. 下降沿 B. 上升沿 C. 复位 D. 输出有效 6、 FX系列PLC中表示Run监视常闭触点的是（ ） A、M8011 B、M8000 C、M8014 D、M8015 正确答案：B 7、 PLC 的输入继电器是（ ） A. 装在输入模块内的微型继电器 B. 从输入端口到内部的线路 C. 实际的输入继电器 D. 模块内部输入的中间继电器线路 8、自锁控制电路具有失压保护功能，实现该功能的电器是（ ）。 A．按钮 B. 热继电器 C. 熔断器 D. 接触器 9、重复接地的作用是降低漏电设备外壳的对地电压，减轻（ ）断线时的危险。 A.地线 B.相线 C.零线 D.设备 正确答案：C A. 硬件设计 B. 软件设计 C. 控制功能 D. 输出设备 10、PLC机的主要特点是（ ）。 A、可靠性高 B、编程方便 C、运算速度快 D、环境要求低 E、与其它装置连接方便 正确答案：ABCDE
PLC电气工程期末必考题 四川理工学院

PLC电气工程期末必考题 四川理工学院

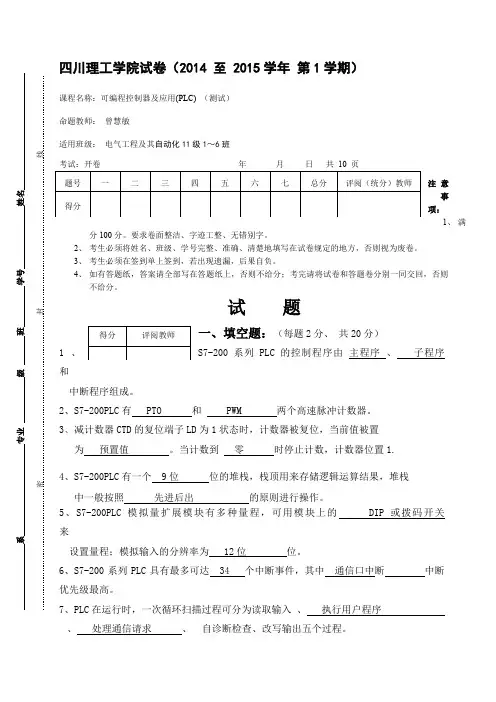

四川理工学院试卷（2014 至 2015学年 第1学期） 课程名称：可编程控制器及应用(PLC) （测试） 命题教师： 曾慧敏适用班级： 电气工程及其自动化11级1～6班 考试：开卷 年 月 日 共 10 页 注意事项： 1、 满分100分。
